Как рассчитать угол наклона крыши: используем калькулятор

Для наглядности — треугольник в приложении к крыше дома

Так, если необходимо «плясать» от четко установленной высоты подъёма конька, то отношением tg. = .. несложно будет определить угол.

По полученному делением числу в таблице тангенсов находят угол в градусах. Тригонометрические функции часто бывают заложены в инженерные калькуляторы, они есть в обязательном порядке в таблицах Exel (для тех, кто умеет работать с этим удобным приложением. Правда, там расчет ведется не в градусах, а в радианах). Но чтобы нашему читателю не приходилось отвлекаться на поиски нужных таблиц, приведем значение тангенсов в диапазоне от 1 до 80°.

Угол	Значение тангенса	Угол	Значение тангенса	Угол	Значение тангенса	Угол	Значение тангенса
tg(1°)	0.01746	tg(21°)	0.38386	tg(41°)	0.86929	tg(61°)	1.80405
tg(2°)	0.03492	tg(22°)	0.40403	tg(42°)	0.9004	tg(62°)	1.88073
tg(3°)	0.05241	tg(23°)	0.42447	tg(43°)	0.93252	tg(63°)	1.96261
tg(4°)	0.06993	tg(24°)	0.44523	tg(44°)	0.96569	tg(64°)	2.0503
tg(5°)	0.08749	tg(25°)	0.46631	tg(45°)	1	tg(65°)	2.14451
tg(6°)	0.1051	tg(26°)	0.48773	tg(46°)	1.03553	tg(66°)	2.24604
tg(7°)	0.12278	tg(27°)	0.50953	tg(47°)	1.07237	tg(67°)	2.35585
tg(8°)	0.14054	tg(28°)	0.53171	tg(48°)	1.11061	tg(68°)	2.47509
tg(9°)	0.15838	tg(29°)	0.55431	tg(49°)	1.15037	tg(69°)	2.60509
tg(10°)	0.17633	tg(30°)	0.57735	tg(50°)	1.19175	tg(70°)	2.74748
tg(11°)	0.19438	tg(31°)	0.60086	tg(51°)	1.2349	tg(71°)	2.90421
tg(12°)	0.21256	tg(32°)	0.62487	tg(52°)	1.27994	tg(72°)	3.07768
tg(13°)	0.23087	tg(33°)	0.64941	tg(53°)	1.32704	tg(73°)	3.27085
tg(14°)	0.24933	tg(34°)	0.67451	tg(54°)	1.37638	tg(74°)	3.48741
tg(15°)	0.26795	tg(35°)	0.70021	tg(55°)	1.42815	tg(75°)	3.73205
tg(16°)	0.28675	tg(36°)	0.72654	tg(56°)	1.48256	tg(76°)	4.01078
tg(17°)	0.30573	tg(37°)	0.75355	tg(57°)	1.53986	tg(77°)	4.33148
tg(18°)	0.32492	tg(38°)	0.78129	tg(58°)	1.60033	tg(78°)	4.70463
tg(19°)	0.34433	tg(39°)	0.80978	tg(59°)	1.66428	tg(79°)	5.14455
tg(20°)	0.36397	tg(40°)	0.8391	tg(60°)	1.73205	tg(80°)	5.67128

В случае, наоборот, когда за основу берется угол наклона кровли, высота расположения конька определяется по обратной формуле:

. = . × tg.

Теперь, имея значения двух катетов и угла наклона кровли, очень просто вычислить и требуемую длину стропила от конька до карнизного свеса. Можно применить теорему Пифагора

. = √ (.² + .²)

Или же, что, наверное, проще, так как уже известна величина угла, применить тригонометрическую зависимость:

. = .sin.

Значение синусов углов — в таблице ниже.

Угол	Значение синуса	Угол	Значение синуса	Угол	Значение синуса	Угол	Значение синуса
sin(1°)	0.017452	sin(21°)	0.358368	sin(41°)	0.656059	sin(61°)	0.87462
sin(2°)	0.034899	sin(22°)	0.374607	sin(42°)	0.669131	sin(62°)	0.882948
sin(3°)	0.052336	sin(23°)	0.390731	sin(43°)	0.681998	sin(63°)	0.891007
sin(4°)	0.069756	sin(24°)	0.406737	sin(44°)	0.694658	sin(64°)	0.898794
sin(5°)	0.087156	sin(25°)	0.422618	sin(45°)	0.707107	sin(65°)	0.906308
sin(6°)	0.104528	sin(26°)	0.438371	sin(46°)	0.71934	sin(66°)	0.913545
sin(7°)	0.121869	sin(27°)	0.45399	sin(47°)	0.731354	sin(67°)	0.920505
sin(8°)	0.139173	sin(28°)	0.469472	sin(48°)	0.743145	sin(68°)	0.927184
sin(9°)	0.156434	sin(29°)	0.48481	sin(49°)	0.75471	sin(69°)	0.93358
sin(10°)	0.173648	sin(30°)	0.5	sin(50°)	0.766044	sin(70°)	0.939693
sin(11°)	0.190809	sin(31°)	0.515038	sin(51°)	0.777146	sin(71°)	0.945519
sin(12°)	0.207912	sin(32°)	0.529919	sin(52°)	0.788011	sin(72°)	0.951057
sin(13°)	0.224951	sin(33°)	0.544639	sin(53°)	0.798636	sin(73°)	0.956305
sin(14°)	0.241922	sin(34°)	0.559193	sin(54°)	0.809017	sin(74°)	0.961262
sin(15°)	0.258819	sin(35°)	0.573576	sin(55°)	0.819152	sin(75°)	0.965926
sin(16°)	0.275637	sin(36°)	0.587785	sin(56°)	0.829038	sin(76°)	0.970296
sin(17°)	0.292372	sin(37°)	0.601815	sin(57°)	0.838671	sin(77°)	0.97437
sin(18°)	0.309017	sin(38°)	0.615661	sin(58°)	0.848048	sin(78°)	0.978148
sin(19°)	0.325568	sin(39°)	0.62932	sin(59°)	0.857167	sin(79°)	0.981627
sin(20°)	0.34202	sin(40°)	0.642788	sin(60°)	0.866025	sin(80°)	0.984808

Для тех же читателей, кто просто не хочет погружаться в самостоятельные тригонометрические расчеты, рекомендуем встроенный калькулятор, который быстро и точно определит длину ската кровли (без учета карнизного свеса) по имеющимся значениям высоты конька и длины горизонтальной проекции ската.

Калькулятор расчета длины ската кровли по известному значению высоты конька

Умелое использование тригонометрических формул позволяет, при нормальном пространственном воображении и при умении выполнять несложные чертежи, провести расчеты и более сложным по конструкции крыш.

Информация по назначению калькулятора

Онлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла
наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала
для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как
керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и
воздействия».

Двускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными
скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с
точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их
пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются
фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с
помощью небольших фронтонных окон.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация.
.

Далее представлен полный список выполняемых расчетов с кратким описанием каждого
пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Оптимальные показатели расчета угла наклона крыши в один скат

Как же рассчитать угол наклона односкатной крыши самостоятельно? Начнем с определения нагрузок на будущую кровлю, а затем, выберем оптимальный угол уклона кровли.

1. Расчет нагрузок на кровлю

Нужно учесть постоянные и переменные нагрузки. К постоянным отнесем вес всех строительных материалов и оборудования (антенны, вентиляция и пр.). Переменные нагрузки – это осадки, ветер и вес работников с оборудованием, если вдруг понадобится ремонт крыши.

I. Снег. Если зима в вашем районе проходит почти без снега, то смело можно выбирать минимальный угол ската. В условиях снежной зимы, крыша в 20-25 градусов испытывает снежные нагрузки около 150 кг/м2. В такой местности специалисты советуют делать скат с уклоном 45 градусов, чтобы обеспечить постоянное и равномерное схождение снега с крыши. Средняя зима (центр и средняя полоса России) позволяет выбирать оптимальный уклон в 30-35 градусов. Однако эта цифра будет зависеть от следующего фактора:

II. Ветер. В местности, где преобладают сильные ветра, крышу с крутым уклоном может легко сорвать. В этом случае низ ската лучше располагать к ветру. Для расчета уклона кровли в ветреных районах лучше воспользоваться специальной картой ветровых нагрузок:

III. Дождь и град. Сила падающего града и дождевых капель также оказывает давление на крышу. Крутой уклон сглаживает эти нагрузки, защищая кровельный материал от повреждений в регионах, где часто встречается непогода.

Делаем вывод: несмотря на то, что минимальный уклон 10-20 градусов упрощает работу и удешевляет расходы, оптимальным считается скат под 35-45 градусов, при котором кровля надежно защищена от нагрузок и погодных катаклизмов.

2. Определяем оптимальный уклон

Технические и эстетические характеристики на стороне крутой односкатной крыши, так как пологие скаты могут пропускать влагу, удерживать снег и мусор. Однако для хозяйственных построек, гаражей и небольших домиков крутой уклон совершенно не обязателен, ведь убрать снег и грязь можно и вручную, а обезопасить кровлю от протекания помогут современные герметики. Итак, если мы выбираем:

• Маленький уклон 3-11 градусов. Нам необходима усиленная стропильная система, сплошная обрешетка в виде листов влагостойкой фанеры, надежная герметизация стыков и качественная гидроизоляционная мембрана под кровельный материал. Для такой крыши лучше выбрать мягкий кровельный материал, особенно, если это – жилое помещение;
• Средний уклон 12-25 градусов. Такой скат – оптимальный выбор для любых регионов нашей страны. Стыки в этом случае можно не герметизировать, но нахлест кровельного материала лучше сделать в 20 см. Для данного уклона отлично подойдет металлочерепица, профнастил, шифер и пр.;
• Крутой уклон около 45 градусов. Выбирается для регионов с большим количеством осадков в год. Для такой крыши подходят любые твердые кровельные материалы.

3. Базовые расчеты

Чтобы обеспечить нужный уклон, нам необходимо рассчитать длину стропильной ноги и высоту поднятия несущей стены. Воспользуемся известными формулами, которые применяют все строители.

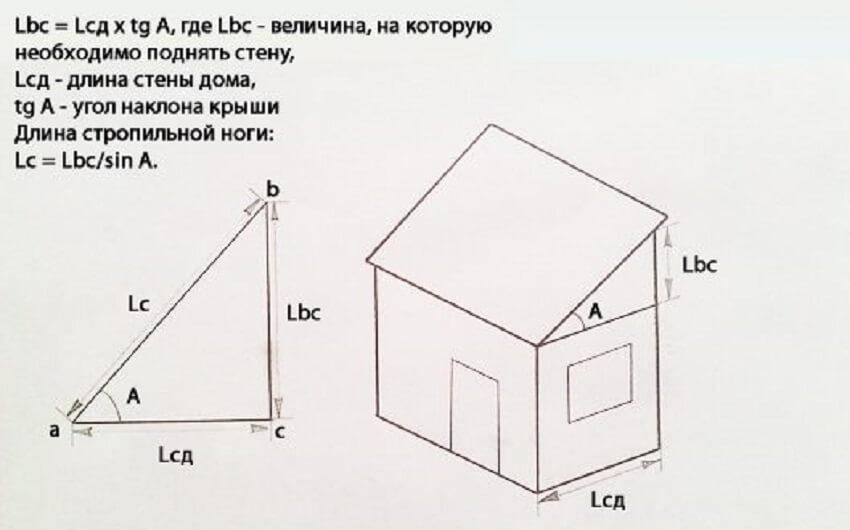

Lbc=Lсд x tgA, где Lbc – высота, на которую нужно поднять стену; Lсд – длина стены дома (без учета дополнительного подъема для ската); А – выбранный угол наклона кровли.

Длину стропильной ноги (Lc) найдем по такой формуле: Lc=Lbc/sinA.

Рассчитаем длину стропильных ног (Lc) и высоту фасадной стены Lbc, которую необходимо поднять. Допустим, что мы выбрали угол наклона ската (A) в 25 градусов, а длина нашей обычной стены (Lсд) — 3 м.

Определяем высоту, на которую необходимо поднять лицевую стену по такой схеме: Lbc=3 x tg25=0,47 x 3=1,41 м. Тогда длина стропильной ноги Lc=1,41/0,42=3,36 м. Так, наша нижняя стена будет равна 3 метрам, а верхняя – 3+1,41=4,41 м.

Расчет стропильной системы

Перед сборкой кровельной конструкции, необходимо сделать расчет стропильной системы и правильно подобрать сечение всех строй-элементов.

В зависимости от ширины строения и требуемого сечения стропильной ноги, для проектируемого пролета, выбирают следующее конструктивное решение:

Расчет длины стропильных ног

Стропильная система односкатной крыши ‒ Подбор сечения

Во время строительства здания профессиональными строителями, согласно утвержденному проекту, производиться расчет по двум предельным состояниям. Такой подход, позволит определить высоту и ширину, несущих балок по двум требованиям:

1. Прочности.
2. Жесткости.

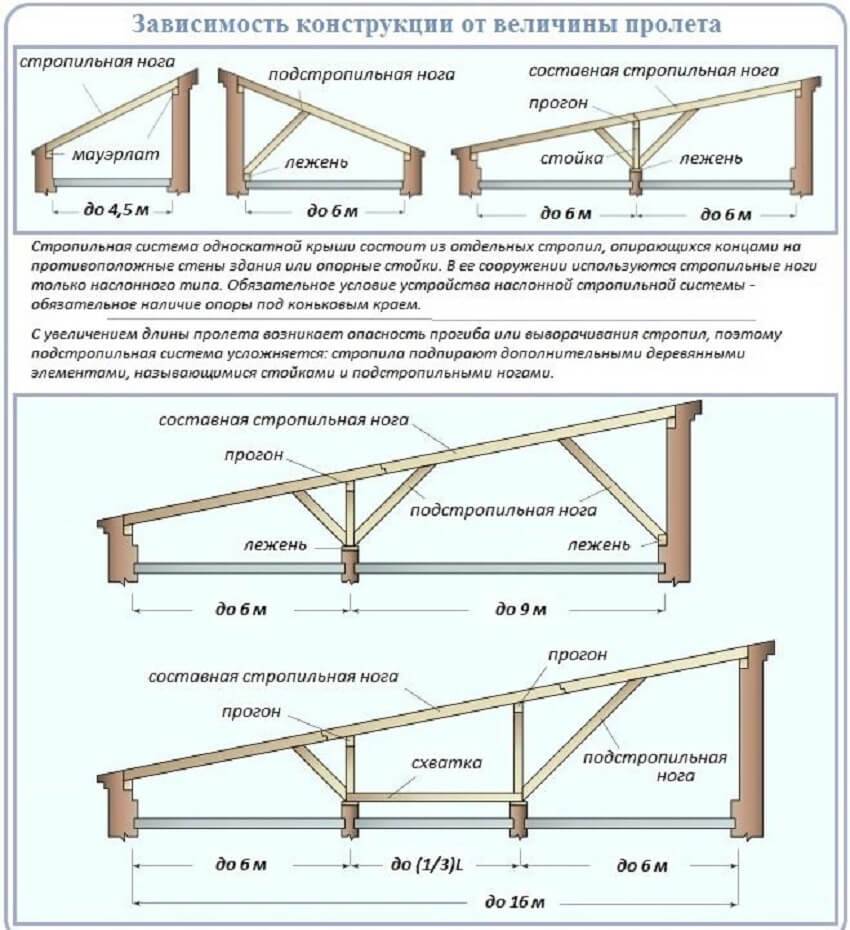

Зависимость конструкции от величины пролета

Расчет кровли, при строительстве частного дома

При строительстве частного дома самостоятельно, расчет кровли можно не производить, но все-же, следует учесть, проверенные временем, рекомендации:

1. Пролет до 4,5 метров. Это расстояние, предполагает использование цельных стропильных ног, без раскрепления подкосами или стойками. Так-же, если планируется обустройство мансарды, за счет отсутствия промежуточных опор, позволяет увеличить свободное пространство. Желательное сечение стропил, при шаге 0,6 м – 50 на 150 мм, а для шага 1,1 м, рекомендуется увеличить до 75 на 175 мм.
2. Пролет до 6 метров. При этом расстояние, все зависит от угла наклона и пролета. В основном, хватает стандартной длины доски или бруса – 6 м. Если-же угол наклона больше и пролет приближен к 6 м, как правило, требуется стыковать стропильные ноги по длине. В качестве дополнительных опор, применяют подкосы (подстропильные ноги). В месте стыка подкоса и стропил, стыкуют ногу по длине. Желательное сечение при шаге 0,6 м – 50 на 200 мм, а при шаге 1,1 м – 100 на 200 мм.
3. Пролет более 6 метров. Подобное расстояние, предполагает обустройство промежуточных стоек, которые возьмут часть нагрузки на себя и уменьшат провисание балки. Требуется устанавливать опоры так, чтобы каждый пролет стропильной ноги, был менее 6 метров. Расчет, как правило, выполняют как для многопролетной балки, с учетом промежуточных опор. При самостоятельном строительстве, сечение берут так-же, как и для пролета до 6 метров. Все стропила, в этой конструкции, являются составными.

Если меж стропилами планируется укладывать теплоизолятор, то при расчете, требуется учитывать минимальную высоту балок.

Если делается укладка минеральной ваты, то дополнительно обустраивается вентиляционный зазор в 5 см. Частично, такой зазор, обеспечивают за счет несущих балок, а частично, за счет контробрешетки, которую, как правило, монтируют поверх них.

Подбор шага для стропильных ног

Оптимальный шаг стропильных ног, в основном, зависит от следующих факторов:

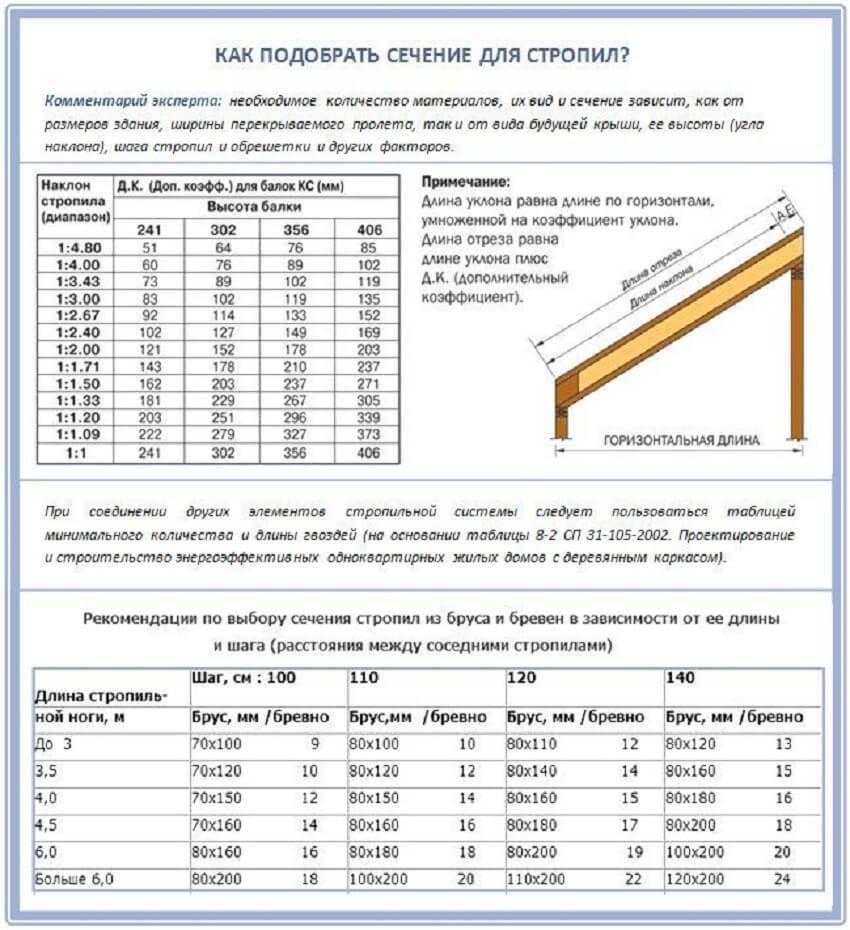

Таблица сечения стропил

1. Нагрузка на покрытие и пролет;
2. Тип теплоизолятора;
3. Наличие мансардных окон.

В первом случае, зависимость обратно пропорциональная. Конструкция односкатной крыши, при увеличение пролета или нагрузки, предполагает уменьшение шага строповки. Для теплоизолятора-же, можно утвердить, следующие рекомендуемые значения расстояния, меж стропилами в свету (в частоте):

• Экструдированный пенополистирол и пенопласт – 0,6 метров;
• минеральная вата – 0,58 метров;
• пенополиуретан – шаг от утеплителя не зависит.

При сооружение мансарды и использование, в качестве природного источника света, мансардных окон, необходимо в местах монтажа, обеспечить шаг стропил на 4-6 см больше ширины окна.

Стропильная система односкатной крыши своими руками ‒ Угол наклона

Угол наклона ската

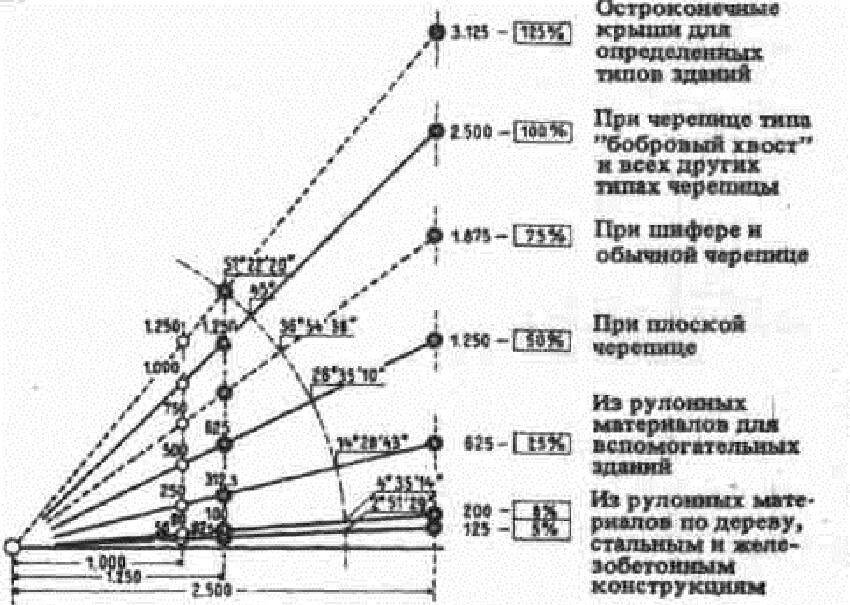

В зависимости от вида кровельного покрытия, допускается разные углы наклона ската крыши. Ниже, приведены значения для наиболее популярных стройматериалов

Важно понимать, что чем круче скат, тем меньше нагрузка на элементы, а значит, меньше вероятность протечки. Но увеличение наклона, на много усложняет строительство и требует возведение высокой продольной стены

1. Керамическая черепица. Наиболее оптимальный угол наклона – 30-45°, допустимый – 12-65°.
2. Битумная (мягкая) черепица. Самый оптимальный – 20-45°, допустимый – от 6°.
3. Металлическая черепица. Более оптимальный – 20-45°, допустимый – от 12°.
4. Оцинкованная кровельная сталь. Допустимый – от 14°.
5. Шифер. Допустимый – 6-27°.

Вес снега на квадратный метр крыши в зависимости от региона

Количество осадков — показатель, напрямую зависящий от географии региона. Более южные районы снега почти не видят, более северные имеют постоянное сезонное количество снеговых масс.

При этом, высокогорные районы, вне зависимости от географической широты, имеют высокие показатели по количеству выпадающего снега, что, в сочетании с частыми и сильными ветрами, создает массу проблем.

Строительные Нормы и Правила (СНиП), соблюдение положений которых является обязательным к выполнению, содержат специальные таблицы, отображающие нормативные показатели количества снега на единицу поверхности в разных регионах.

ОБРАТИТЕ ВНИМАНИЕ!

Следует учитывать обычное состояние снеговых масс в данном районе. Мокрый снег в несколько раз тяжелее сухого.

Эти данные являются основой расчетов снеговых нагрузок, поскольку они вполне достоверны, а также приводятся не в средних, а в предельных значениях, обеспечивающих должный запас прочности при строительстве крыши.

Тем не менее, следует учитывать устройство кровли, ее материал, а также — наличие дополнительных элементов, вызывающих скопления снега, поскольку они могут существенно превышать нормативные показатели.

Вес снега на квадратный метр крыши в зависимости от региона на схеме ниже.

Расчёт стропил при помощи онлайн-программ

Сделать расчёт стропил при помощи онлайн-калькулятора проще всего. Вы задаёте исходные данные, а программа просчитывает нужные параметры. Существующие программы различны по своим функциональным возможностям. Ряд из них имеет комплексный характер и вычисляют множество параметров стропильной системы, другие гораздо проще и предполагают просчёт одного-двух показателей. Среди комплексных сервисов следует выделить серию стройкалькуляторов Stroy-calc для расчёта параметров стропил крыш с одним, двумя скатами, мансардой и вальмами.

Калькулятор Stroy-calc используется для расчёта параметров стропил крыш с одним, двумя скатами, мансардой и вальмами

Программа также учитывает кровельный материал, т. е. вместе с расчётом стропильной системы можно получить данные о необходимом количестве финишного покрытия из:

• керамической черепицы;
• цементно-песчаной черепицы;
• битумной черепицы;
• металлочерепицы;
• шифера (асбестоцементных плит);
• стальной фальцевой кровли;
• битумного шифера.

С целью получения требуемого результата вводится следующая информация:

• характеристики крыши: кровельный материал, ширина основания, длина основания, высота подъёма, длина свеса;
• характеристики стропил: шаг стропил, сорт древесины для стропил;
• характеристики обрешётки: ширина, толщина доски, расстояние между рядами;
• снеговая нагрузка на стропила: выбор региона снеговой нагрузки по карте.

В программе имеются рисунки типов крыш, на которых в графической форме показаны параметры ввода данных. В качестве результата выводится информация по:

• крыше — угол наклона, площадь поверхности, примерный вес кровельного материала;
• стропилам — длина, минимальное сечение, количество, объём бруса для стропил, их примерный вес, раскладка (чертёж);
• обрешётке — количество рядов, расстояние между досками, количество досок, их объём, примерный вес.

Ещё один довольно удобный онлайн-калькулятор стропил крыши считает меньше параметров, но также весьма полезен в работе. Необходимо задать ширину стропила, высоту от конька до свеса крыши, проекцию свеса на горизонтальную плоскость, ширину крыши без свесов и размер запила под узел крепления с мауэрлатом. В качестве результата программа выдаёт длину стропила до свеса, размер свеса, полную длину стропила, угол среза, расстояние от грани стропила до начала запила.

Среди мини-программ для расчёта отдельных элементов стропил удобно пользоваться калькулятором расчёта длины стропил двускатной крыши.

Беседки с двускатной кровлей

Двухскатные кровли, исходя из названия, состоят из двух плоскостей под наклоном, соединенных между собой коньковым узлом.

Конструкции таких кровель в свою очередь также имеют несколько вариантов исполнения:

• Стандартная, с углом наклона скатов 45 градусов.
• С разными скатами.
• С большим выносом.
• С фронтонами.

Популярные статьи Описание и особенности выращивания ириса сибирского Пинк Парфейт

Устройство кровли беседки

Двускатная крыша для беседки своими руками обычно устраивается в стандартном исполнении или с разными скатами. Хоть это и один из простых способов покрытия, он наравне с другими требует тщательных расчетов вычерчивания конструкций.

Для закупки строительных материалов на сооружение, определяем площадь крыши. Расчет материалов покрытия ведется с учетом укладки практически всех материалов внахлест.

Из какого бы материала не возводилась двухскатная кровля, конструкция стропильной системы состоит из одинаковых элементов:

1. Мауэрлат — опорный брус, принимающий и распределяющий на несущие конструкции нагрузки от кровли. На мауэрлат в зависимости от конструкции, опираются стропильные ноги или балки перекрытия.

При правильной конструкции кровли, вы можете сделать не просто навес над беседкой, а целую комнату отдыха

1. Стропильные ноги задают форму кровли (треугольника). Они непосредственно образуют стропильную систему, располагаясь по обе стороны кровли, друг, напротив друга, соединяясь в районе конька.

Размеры стропил и их шаг (расстояние между соседними стропилами, лежащее обычно в диапазоне от 600 до 1200 мм) зависят от:

• Габаритов беседки.
• Снеговой и ветровой нагрузки в вашем регионе.

1. Стойки — вертикальные элементы, служат для поддержки стропильных ног. Стойки устанавливают посередине стропильной системы (под коньком), а при ширине кровли 8 м и более, дополнительно между карнизом и коньком.

Все элементы следует соединять металлическим крепежом (как на фото)

1. Лежень — опорный брус, на который устанавливаются стойки.
2. Прогоны — горизонтальные бруски служат для поддержки стропильной системы. Они опираются на стойки и располагаются параллельно мауэрлату.
3. Затяжки — брусья, смонтированные перпендикулярно мауэрлату для скрепления стропильных ног.
4. Всю систему венчает кровельное покрытие и конек.

Вот таким образом устраивается беседка с двускатной крышей своими руками.

На данном рисунке вы можете ознакомиться с всевозможными вариантами крепления стропил

Нюансы устройства кровель для беседок

И в завершение, что касается устройства кровель дачных строений, тут есть несколько правил.

Это не инструкция, которой следует строго придерживаться, скорее советы рекомендательного характера, способные существенно облегчить и упростить процесс возведения и эксплуатации беседки:

• Тяжелые материалы кровельной системы потребуют возведения более мощных несущих конструкций. Посему используйте по возможности облегченные варианты кровель.
• Если вы планируете устанавливать встроенный или переносной мангал в беседке, побеспокойтесь о защите кровельных материалов от воздействия открытого огня.

При выборе того или иного кровельного материала используйте только специализированный крепеж

• Покрывая кровлю металлическими материалами, приготовьтесь к тому, что ливень и тем более град будут гулко отдаваться во внутреннем пространстве беседки.
• При расчете уклона кровли следует учесть и снеговую нагрузку, атакующую сооружение зимой и ветровую, воздействующую круглый год. Слишком большой уклон для быстрого схода осадков, может стать угрозой повреждения кровли сильным ветром и потребует установки специальных элементов разделяющих воздушные потоки. От этого увеличится и общая цена беседки, и поработать придется больше.
• Обязательно выполните защиту кровельных элементов от воздействия влаги и возможных биологических атак (вредителей, грибков), обработав их антисептиками и гидрофобными составами.

Используйте оцинкованные саморезы – они значительно превосходят по прочности привычные металлические гвозди

Компоненты кровли

Но прежде чем приступать к математическим расчетам, необходимо понимать, какие составляющие конструкции могут повлиять на конечный результат.

К ее элементам относятся:

• обрешетка (служит основой);
• слой тепло, гидро и пароизоляции;
• стропильная система;
• кровельный материал.

Кроме того, следует учитывать:

• климатические особенности региона;
• предназначение постройки;
• возможные нагрузки;
• прочность используемого материала для настила.

Если же при расчетах оптимального угла наклона односкатной крыши учесть все вышеперечисленные факторы, владельцы смогут продлить срок эксплуатации постройки, сократить расход материалов, тем самым экономя денежные средства.

Поэтому в регионах с большой ветровой и снеговой нагрузкой рекомендуется создавать конструкцию кровли под минимальным уклоном, дабы обеспечить стойкость здания к воздействию внешней среды.

Что нужно не забыть при создании стропильной системы?

Правильный монтаж и сборка каждой части кровли – гарантия надежности устройства на долгие годы.

В сооружении системы стропил стоит учесть несколько важных нюансов:

1. В качестве сырья рекомендуется брать хвойное дерево (сосну, ель).
2. Лаги следует предварительно обработать специальными влагостойкими и антисептическими растворами.
3. Начальный этап монтажа стропил – укладка бруса по всей длине несущей стены (мауэрлат), который крепится анкерными болтами.
4. В местах, где будут уложены стропила, нужно не забыть сделать гнезда, предварительно рассчитав их размер.
5. Стропила крепятся к мауэрлату и брусу с помощью шиферных гвоздей.
6. Если же ширина постройки более 4 м, стропила рекомендуется подпереть, во избежание перекоса.

Важно! Для того чтобы определить верный размер гнезд стоит учесть сечение стропил. Это поможет избежать ненужных зазоров между частями конструкции

Укладка обрешетки, гидро и пароизоляции

Следующим шагом в создании односкатной крыши станет изготовление обрешетки. Расстояние между досками не должно быть больше 0,15 метра. Их укладка проводится строго перпендикулярно стропильной системе.

Дальше нужно прикрепить строительным степлером пароизоляционную пленку, а уже сверху наносить утеплитель.

Следующим слоем станет настил гидроизоляционного материала. Каждую полосу из рулона желательно делать с нахлестом к другой, а места стыков обработать герметиком.

Заключительные этапы – это расчет угла наклона и настил крыши.

Как определить уклон с одним скатом

Для односкатных и двускатных кровель – μ=1, если угол менее 40°, и μ=0, если наклон более 70°. Для переходных обозначений – μ считают по уравнению: μ = (70°−α)/(70°−40°), где α — это угол наклона кровельной поверхности.

Согласно Строительным нормам п. 4.3 СП 17.1333, от 2011 г. измеряется минимальный уклон плоской кровли в процентах и составляет 1,5-10% или 1-6°. Если крыша здания покатая, менее 40°, то по нормативам на нее воздействует вес снега, как и на плоскость. Максимальный уклон кровли в процентах составляет 100 процентам и 45°.

Чтобы быстро определить показатели в процентах и градусах, используют специальные таблицы. Измерение в градусах показывает определение угла, который образуется между плоским основанием и кровельным перекрытием.

При крутых скатах, более 60°, масса снега не учитывается.

Как рассчитать уклон в градусах с учетом веса снежного покрова? Пример:

• для 4-й снежной области с Sg = 2 kH/м²;
• общая неизменная нагрузка на крышу — 50 кг/м²;
• опоры здания выдерживают до 250 кг/м²;

Посчитаем нагрузку снега при μ=1:

S0 =2·1=2 kH/м²

Для перевода kH/м² в кгс/м², необходимо умножить на 101,9. Поэтому вес снега равняется 203,9 кг/м²

Складываем с неизменным весом, 253,9 кг/м², получилось больше чем выдерживают опоры, но не принимаем во внимание предполагаемые порывы ветров

Поэтому угол необходимо увеличить, чтобы уменьшить массу. Для вычисления из несущих особенностей опорных строений отнимаем неизменный вес, выходит 200 кг/м². Учитываем давление ветров — 20 кг/м², получается — 180 кг/м². И нагрузку тела человека, для расчистки крыши от снега — 70 кг.

С учетом данного показателя вычисляем μ:

2·101,9· μ =110 кгс/м² → μ = 0,49

Подставляем значение в уравнение и посчитаем минимальный угол наклона:

0,49 = (70°−α)/(70°−30°) → α = 40°

Угол скатов поверхности крыши нужно установить более 40°, с запасом. При наклоне в 45° вес снега равняется:

S0 =2·101,9·0,5=101,9 кН/м2

Как посчитать уклон кровли с несколькими скатами

Это значение появляется, если угол 15° ≤ α ≤ 40°. Значит, коэффициент μ нужно умножить на 1,25. Таким образом, он будет иметь значение 1,25, если угол менее 40°, если более уравнение для его вычисления меняется: μ = 1,25·(70°−α)/(70°−40°),

В строительстве частного сектора μ с коэффициентом 0,75 зачастую не учитывается.

Специфика расчета веса на конструкцию с двумя скатами и ее уклона относится к пологим крышам, у которых по коньку установлены воздухообменные или проветривающие приспособления. Это не очень правильное решение, т.к. вычисление нагрузки снежного покрова в данном случае осуществляется по схеме.

Необходимый минимальный уклон для используемых покрытий

Для материалов, кроме тех, что предназначены для покатых кровель, существуют нормы для минимального угла скатов. Также есть ограничения для максимального значения.

Рекомендованный уклон в градусах для разных типов кровельных материалов во избежание течей:

• для черепичного покрытия – min 20°, max 60°;
• цементно-песчаной черепицы – min 20°, max 60°;

• битумной черепицы – min 7°;
• металлочерепичной – min 10°;

• профнастил – min 9°;
• фальцевая кровля – min 8°

• для шифера – min 23°, max 40°;
• ондулина – 05°.

Также необходимо хорошо загерметизировать конструкцию, чтобы избежать проникновения влаги. Для этого делают нахлесты между листовыми покрытиями, стыки уплотняют герметиком. При вычислении также нужно учитывать дополнительную тяжесть вспомогательных материалов.

Учет подкровельного пространства

Если предусмотрено построить чердачное помещение, тогда уклон кровли не учитывается

Если планируется оборудовать жилое помещение, тогда этот показатель принимается во внимание, и особенно пространство под односкатной кровлей. Для двускатной, вальмовой, шатровой наклон важен, если опоры здания дома имеют высоту 150-200 см
