Автоматизация въездных и гаражных ворот: как сделать автоматическое открытие ворот

Виды гаражных ворот

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

Секционные ворота

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Около частного дома

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

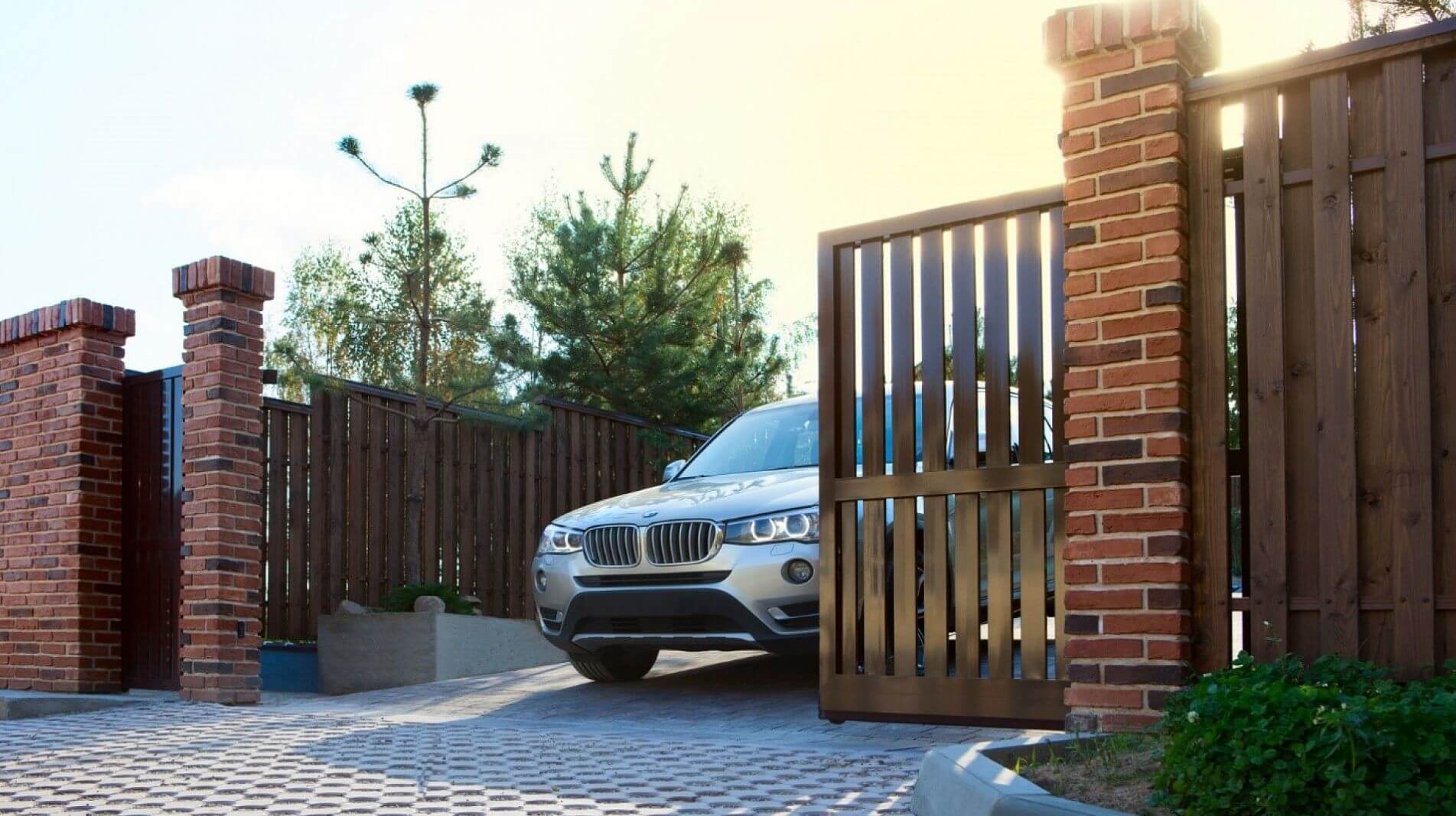

На фото представлен распашной вариант конструкции.

На загородном участке

Откатные ворота

Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

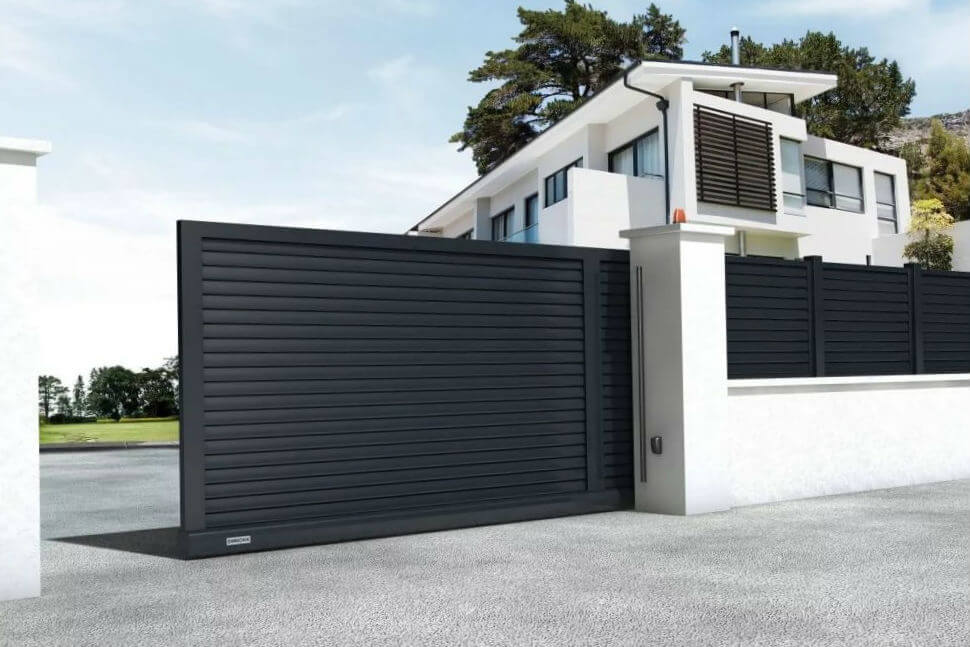

Откатной вариант

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

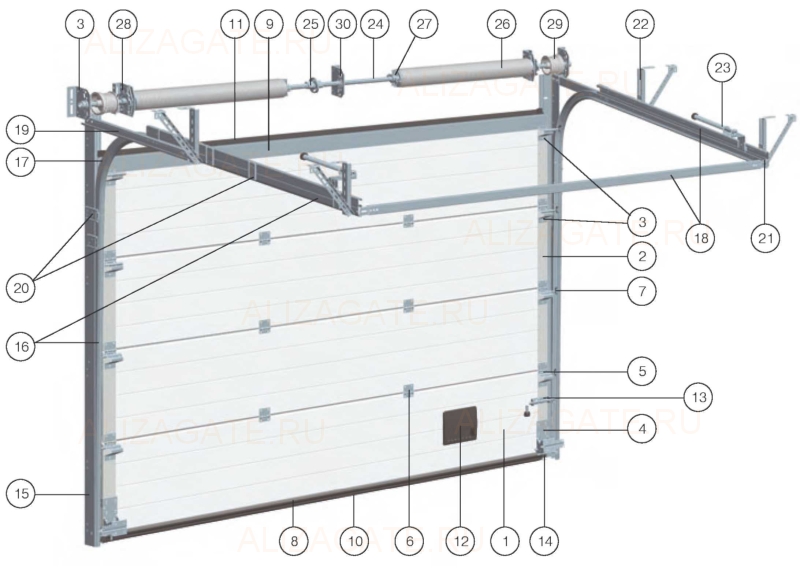

Перечень элементов

Плюсы и минусы автоматических распашных ворот

По конструкционному типу автоматические ворота бывают четырех видов:

• подъемно-поворотные;
• откатные;
• секционные;
• распашные.

Каждый из них обладает достоинствами и недостатками.

Распашной вариант с автоматикой отличается от стандартных только наличием автоматической системы, с которой они могут открыться и закрыться посредством управления пультом. Плюсы распашного варианта:

• для установки могут использоваться ограниченные пространства: ворота занимают много места, но со стороны дороги конструкция не вызывает трудностей с въездом или выездом транспортных средств благодаря минимуму необходимой территории с фасадной части;
• при сравнении с остальными типами обходятся недорого;
• допускается открывание во внутреннюю и наружную стороны;
• разнообразие технических «начинок» (которые интегрируются с учетом каждого нюанса в конструкциях построений);
• есть возможность использования любых отделочных и декоративных материалов, чтобы получить в итоге оригинальные ворота;
• при желании может быть установлена подсветка, которая будет освещать территорию;
• скорость открытия и закрытия лежит в интервале от 12 до 15 секунд;
• электрический привод обеспечивает хорошую фиксацию;
• низкий уровень шума при работе;
• створки блокируются, это обеспечивает дополнительную меру безопасности;
• если отсутствует электричество, возможна работа в ручном режиме посредством перевода специальным ключом;
• являются надежными, универсальными, долговечными.

Такие системы не лишены из изъянов – отрицательные стороны все же присутствуют:

• вариант конструкции является устаревшим;
• с течением времени имеют свойство провисать: необходим систематический мониторинг состояния столбов и петель, или же в результате провисания откажет автоматический привод;
• система, отвечающая за запирание, – недолговечна;
• очень чувствительны к появляющимся препятствиям и легко могут быть деформированы;
• установка автоматических распашных ворот требует очень большого внимания, терпения, не приемлет ошибок;
• схема установки и подключения к электрическому обеспечению должна в мельчайших деталях соответствовать характеристикам приборов и электросети;
• требуются профилактические работы для хорошей работы долгие годы.

Как снять блокировку с рольставней

Существует всего один правильный способ открыть ворота в условиях аварии, при отключении электроэнергии – этому способствует механизм автоматической разблокировки с воротком. Он должен быть предусмотрен конструкцией вального привода. Вороток способствует поднятию, опусканию рольставней, но процесс займет больше времени, чем обычно. Существует альтернативный способ – следует применять частичный демонтаж элементов привода. Особенности даются ниже.

Раскрыть короб

Все важные элементы управления находятся внутри верхнего короба. В нем установлен привод, проходят коммуникации. Чтобы получить возможность пройти через ворота, нужно раскрыть короб.

Разъединить блокирующие подвесы

Главный элемент – вальный привод, от него отсоединяют так называемые ригеля или блокирующие подвесы. Это откроет возможности для ручного подъема полотна.

Потянуть полотно вверх

Процесс несложный – нужно потянуть ворота по направлению вверх. Процедура проводится с помощником – он должен держать полотно с другой стороны, если они тяжелые. Это затрудняет процесс, может занять время. Недостатком метода является высокий риск повреждения конструкции, использовать его следует, только если нет другого выхода.

Подвесные раздвижные

Подвесные откатные створки не дают больших нагрузок на опоры и поэтому служат очень долго. Если механизм исправен, створки будут сдвигаться вечно. Зачастую можно видеть, как работают подвесные конструкции еще довоенной постройки.

Использование подвесных створок является весьма рационально и удобно. В случаях, когда над въездом расположена какая-либо конструкция, конек навеса или что-нибудь подобное, это позволяет замаскировать рейку и механизм сдвигания. Балки подвесных створок остаются на месте, тогда консоли, закрепленные на опорах, перемещают створки. Балки опираются на три точки – как правило, три столба. Чаще всего балки монтируются на уже установленные опоры или перекрытия навеса. Под них не обязательно сооружать мощный фундамент. Тяжелые подвесные створки вполне свободно перемещаются по балке.

Подвесные гаражные створки двигаются на роликах по балке

Преимущества подъемных конструкций

Когда на вашем гараже появятся подъемные ворота, изготовленные своими руками, вы сможете оценить их достоинства. К числу самых важных относятся следующие:

• экономия места. Для подъема створок у таких конструкций используется место под потолком, а драгоценные метры в непосредственной близости от входа в гараж остаются свободными;
• створки таких ворот представляют собой цельное полотно, что позволяет обеспечить надежную защиту от проникновения в сооружение для хранения автомобиля посторонних лиц. К тому же у вас будет возможность утеплить шторки, чтобы обеспечить более комфортную температуру даже в холодное время года. В большинстве случаев владельцами для утепления используется такой популярный материал, как пенополистирол;
• владелец гаража имеет возможность установить систему автоматического привода, что позволит легко открывать ворота в гараж. Отметим, что систему подъема, работающую в автоматическом режиме, можно установить не только в одинарных, но и в двойных гаражах;
• у подъемных конструкций может быть абсолютно любая внешняя отделка. Здесь все во многом зависит от ваших предпочтений. Правильно подобрав материал, можно получить ворота эстетичного вида, которые станут прекрасным дополнением к вашему гаражу.

Руководство по установке привода

Обустройство железобетонной основы

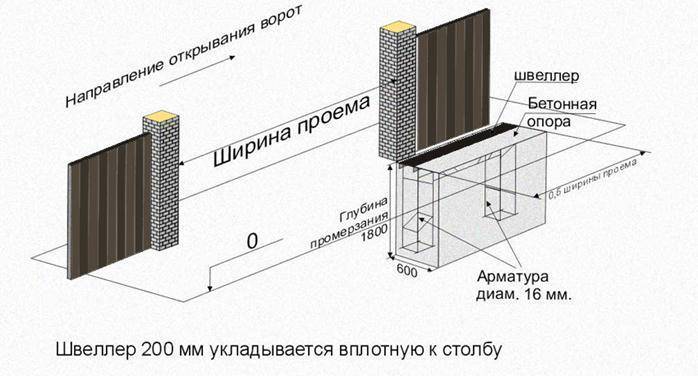

Фундамент под откатные ворота представляет собой глубоко заглубленную бетонную ленту с армирующим поясом. На монтажное основание устанавливают болты, и фиксируют их гайками. Помните про горизонтальность и строгую параллельность створке ворот. Монтажное основание немного вдавливают (топят) в фундаменте, предварительно заложив в основании футляры для электрических кабелей.

В конце очистите поверхность монтажной основы от следов цемента и других стройматериалов. Подождите 7-14 дней, пока бетон застынет и затвердеет.

Установка привода

Автоматика на откатные ворота – это в первую очередь работа привода, который следует устанавливать согласно инструкции производителя. Общая схема представляет собой:

Общий план подключения конструкции

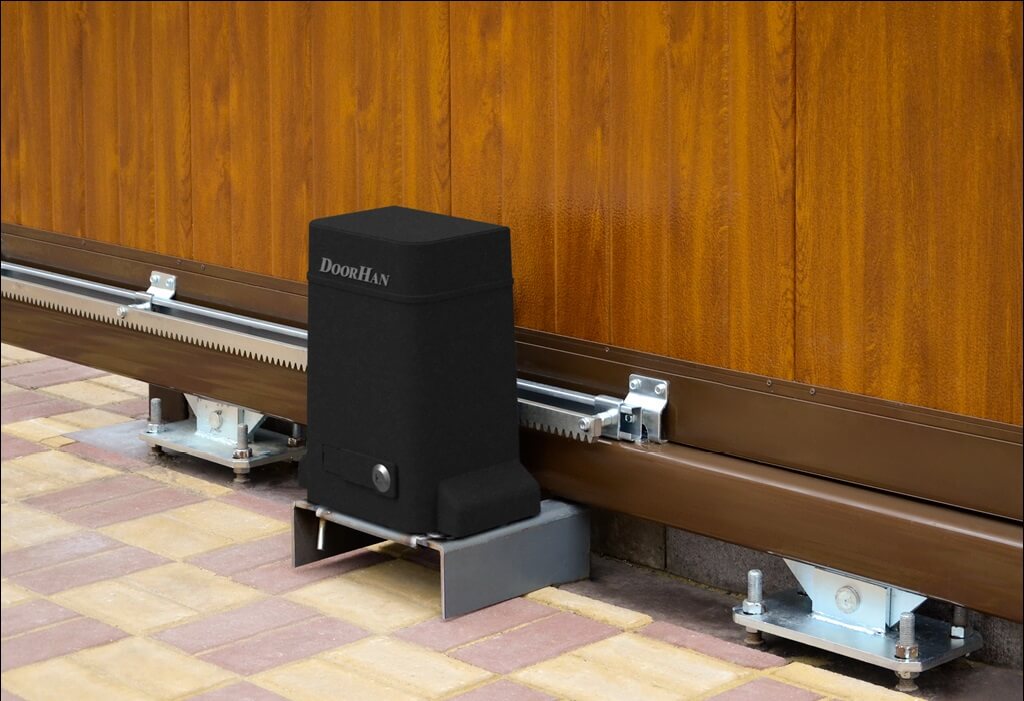

Фиксация зубчатой рейки

Корректная фиксация зубчатой рейки — важное условие безопасной и бесшумной работы всей конструкции. Сначала устанавливают на секции такие принадлежности из комплекса, как болты и гайки (в центре отверстий на рейке), которые обеспечат в дальнейшем регулировку положения. Затем помещают 1-ю секцию зубчатой рейки на шестерню корпуса мотора, прижимают крепежные втулки к полотну створки

Выдерживая зазор между рейкой и шестерней приблизительно 2-3 мм, закрепляют зубчатую планку равномерно на воротах

Затем помещают 1-ю секцию зубчатой рейки на шестерню корпуса мотора, прижимают крепежные втулки к полотну створки. Выдерживая зазор между рейкой и шестерней приблизительно 2-3 мм, закрепляют зубчатую планку равномерно на воротах.

Монтаж зубчатой рейки

Намечают места закрепления 2-й секции, и фиксируют ее на створке. Последующие секции зубчатой рейки монтируют аналогично до полного обхвата створки. Лишнюю часть в конце отрезают.

Работа выполнена хорошо, если при ручном движении портала шестерня находится в сцеплении с зубчатой рейкой, и обеспечен необходимый зазор.

Подключение привода

Монтаж автоматики на откатные ворота и разводка начинается с разблокировки привода. Проверяют, чтобы в открытом положении срабатывал выключатель конечного положения — на модуле управления должен погаснуть светодиод «OP.L», а в закрытом — светодиод «CL.L».

Блок управления воротами

Поставьте створку портала в промежуточное положение, и заблокируйте привод. Подайте команду управления движение створки в необходимом направлении, при открытии должна быть индикация «

», при закрытии « ». Если не совпадает с вышеописанным, то следует поменять местами провода на клеммах, обозначенных L1 и L2, заранее обесточив проводку.

Схема подключение к модулю управления

Режимы управления движением разделяют на:

Электронный модуль управления

Въездные ворота

Данные конструкции должны соответствовать довольно строгим требованиям

Покупателям важно, чтобы они были не только привлекательными, но и обеспечивали надежную защиту от посторонних лиц, а также были устойчивы к атмосферным факторам и механическим повреждениям. И конечно, изделие должно быть простым в эксплуатации, чтобы пользоваться им было комфортно

Въездные ворота оснащаются встроенной или отдельной калиткой. А по способу открывания они различаются на откатные и распашные.

Распашные ворота

Конструкция состоит из двух сегментов – створок. Они крепятся к столбам при помощи петель. Чтобы сделать автоматические распашные ворота своими руками, для изготовления створок нужно использовать высоконадежные материалы. Обычно применяется качественная сталь или алюминий. Створки могут открываться наружу или внутрь – вариант зависит от предпочтений владельца.

В более качественных моделях ворот крепеж выполняется скрытым, что обеспечивает дополнительную защиту конструкции. Для обработки полотна применяются защитные покрытия, которые предотвращают образование ржавчины на поверхности изделий.

Распашные ворота привлекательны тем, что при необходимости можно не открывать их полностью, а только одну створку. Также через них удобно заходить, как через калитку.

Автоматизация распашных ворот

Если вы хотите сделать распашные автоматические ворота своими руками, нелишним будет знать некоторые их особенности. Оборудование управляется с помощью пульта. Функционал электропривода может отличаться у разных моделей и производителей. Популярные функции – плавный старт, неравномерное движение створок (можно настроить скорость для каждой), остановка ворот. У некоторых механизмов есть режим калитки. Также при необходимости может создаваться усилие при начале движения створок или в конце.

Все эти опции делают автоматизированные распашные ворота более комфортными в эксплуатации. Плюс, для них могут использоваться вспомогательные элементы, например:

• Лампа с возможностью настройки (чтобы она была включена постоянно или мигала);
• Клавиатура (проводная или радиокодовая);
• Сканер карт для контроля доступа и т. д.

Откатные ворота

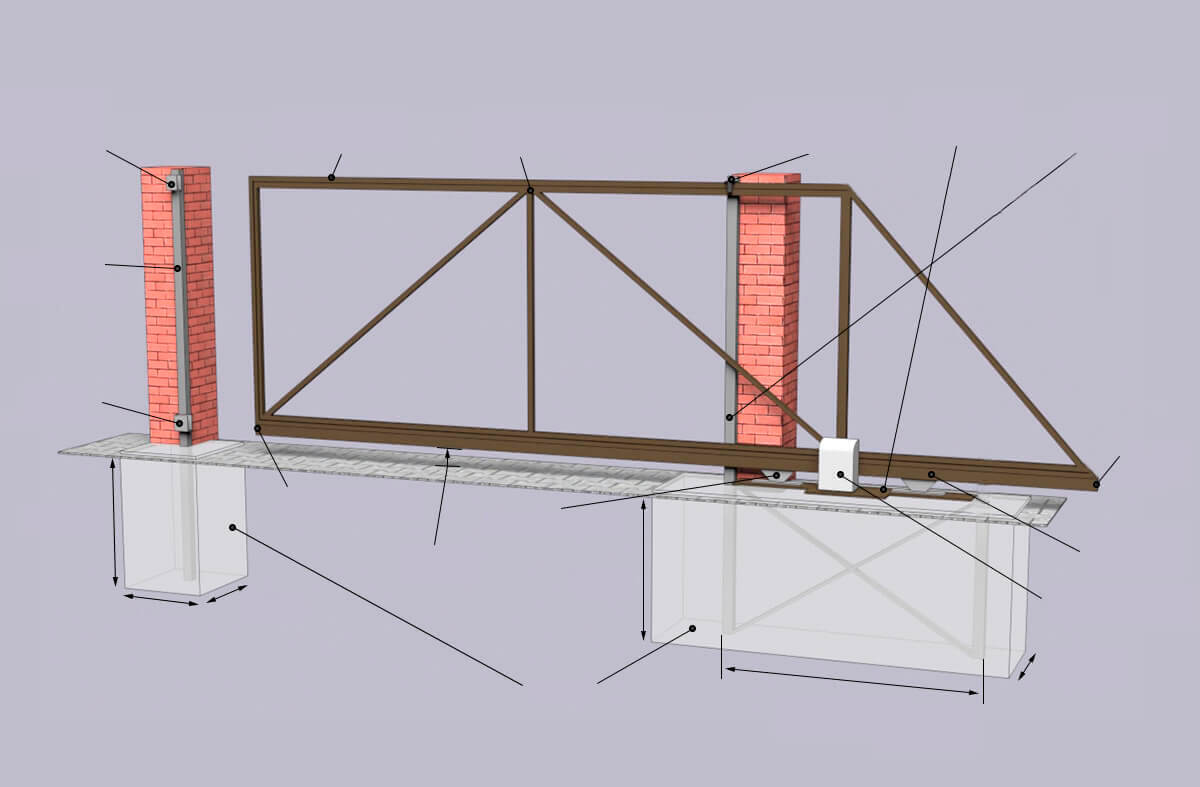

Это конструкции, в которых полотно смещается в одну из сторон. Для этого оно крепится на роликовых опорах, расположенных за проемом.

Преимущество моделей – экономия места, так как полотно двигается вдоль забора, а не открывается наружу или внутрь.

Чтобы сделать автоматические откатные ворота с дистанционным управлением своими руками, в качестве основы нужно применять алюминиевый профиль или другой надежный материал

Важно, чтобы каркас обеспечивал необходимую жесткость

В качественных изделиях поверхность обрабатывается защитным составом, который предохраняет полотно от коррозии.

Автоматизация откатных ворот

Приводы таких ворот легко устанавливать, использовать и обслуживать. И конечно, автоматика дополнена функцией аварийной разблокировки.

А для исключения взлома при установке автоматических ворот для гаража своими руками конструкция оснащается редуктором, который блокирует устройство при попытке открыть ворота нестандартным способом.

Электрический привод в современных моделях защищен от перегрева. А все механические элементы выполняются из металла. Благодаря этому обеспечивается надежность и долговечность изделия.

Другая полезная функция, полезная для ворот, которые эксплуатируются зимой – усиление нагрузки на полотно при начале движения. Это необходимо, чтобы даже при подмораживании ворот снизу они легко открывались.

Желательно для монтажа автоматических откатных ворот своими руками выбирать модели приводов, которые дополняются пультом управления. Такие устройства более комфортные в эксплуатации.

Также откатные ворота могут дополняться светильниками, нагревательными устройствами, фотоэлементами, клавиатурой и внешним приемником.

Большинство современных моделей работает от нагрузки 230 В. А если в системе нет электричества (например, при сбоях в питании), ворота можно разблокировать для их открытия вручную.

Особенности устройства

Из особенностей распашных ворот выделяются:

• традиционное крепление створок положительно сказывается на долговечности конструкции;
• благодаря угловому соединителю исключается возможность провисания профиля;
• специальное покрытие профиля, которое является защитой от ржавчины;
• скрытые крепежи, благодаря чему обеспечивается красивый вид и снаружи, и внутри;
• обширный набор расцветок конструкции.

Важная особенность устройств автоматики – расчет на ту или иную массу ворот.

Прежде, чем выбирать электропривод, учтите такие факторы:

Размер створок

Главный показатель электромотора – мощность, она рассчитана на габариты створок. Ориентируйтесь не на средние, а на максимально возможные величины. В другом случае оборудование без запаса прочностных характеристик, быстро выйдет из строя.

Например, если створка более 100 кг, а электродвигатель выбирается на 200 кг, она прослужит недолго. Особенно возрастет нагрузка на движок при ветрах. Запас по весу нужно выбирать трех-четырех кратный. В случае со 100-кг воротами это 600-800 кг. Эти автоматические системы дорогие, но вам не придется ремонтировать установленное устройство.

Частота открытий/закрытий

Обычный жилой дом вполне обеспечить привод с интенсивностью 30 процентов. Если автоматика выбирается для промышленных территорий, рассматривайте приводы до 50 процентов запаса на интенсивность.

Стоимость движка для распашных створок должна соответствовать особенностям мощности, прочности и надежности. При желании сэкономить умельцы выбирают самостоятельное изготовление автоматики. Для работ используются готовые профлисты и рычажная приводная система. Если распашные ворота и забор во дворе уже установлены, то необходимо чтобы при их работе была легкой, без трудностей.

Самостоятельное изготовление привода возможно со следующими узлами и запасными частями:

• двумя поворотными движками доводчиками от Газели 3302 Катран с электроуправлением;
• питающим кабелем с двужильным сечением 2,5мм, его длины должно хватить до точек установки блока питания и соединителей Wago -4 шт;
• блоком питания – можно использовать компьютерный;
• радиоканалом управления – настраивается при помощи простого реле – одно или двухканального;

Механизмы движков крепятся кронштейном из уголка 40-20 мм. Конструкция редуктора соединяется с верхней частью ворот при помощи рычага, который изготавливается из газовой опоры-стойки.

Если электромеханический привод покупный, перед установкой устройство переводят в режим ручного управления. Для этого используется ключ, который обычно прилагается к устройству. Такое действие облегчит смену положения штока. После этого переместите механизм до максимальной отметки и укрепите на опорах створки ворот.

Подведите электропровода и перейдите к испытательному этапу. Когда механизмы будут отлажены на нужное автозакрытие, оборудуйте ворота замком-шпингалетом. В случае затруднения работы электромеханики, с открытием створок можно будет справиться вручную,.

Пошаговая инструкция изготовления

1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.

2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

   Сварка стыков элементов рамы

3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
5. Привариваем к верхним углам в торец, кронштейны с роликами.
6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.

8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

   Проверка правильности работы ворот

9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

   Монтирование створки ворот

10. Установка и регулировка пружин на свои местах и проверка функциональности.
11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

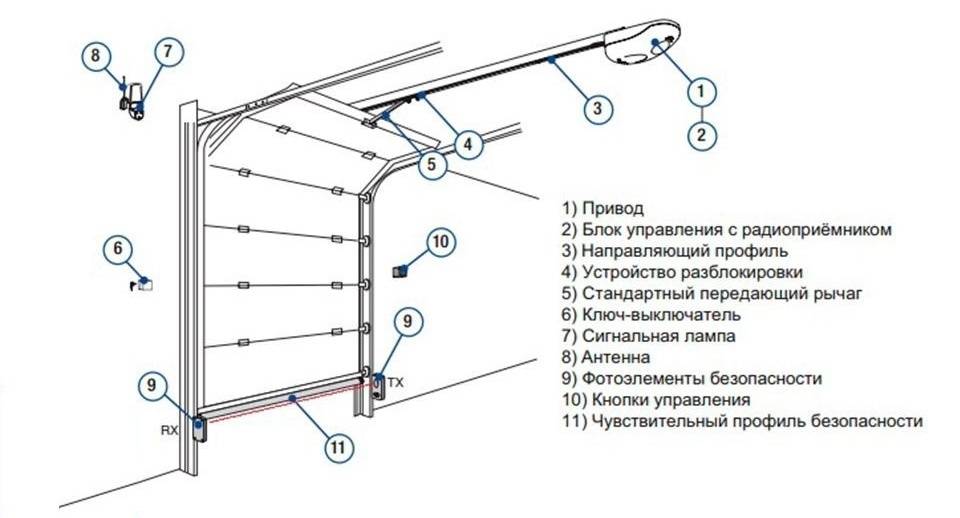

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот

Также периодически уделяйте внимание смазке рычажной системы и опорных роликов

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Оборудуем ворота автоматикой

Гаражные автоматические ворота с электроприводом встречаются наиболее часто и установка автоматических приводов – задача достаточно сложная, требующая определенной квалификации, аккуратности, а также точности.

Существует большое количество фирм, которые на протяжении долгого времени выпускают автоматические гаражные ворота, причем довольно качественные. Поэтому, если у вас есть необходимая сумма, лучше всего приобрести электропривод.

Если установка створок – задача не самая сложная и ее можно выполнить своими силами, то автоматика для распашных ворот должна быть оборудована с учетом большого количества норм. Установка автоматических гаражных ворот подразумевает правильный выбор и монтаж привода. Он задаст качественную работу конструкции.

Монтаж привода распашных автоматических ворот имеет свои особенности, когда учитывается:

• Использование створочных упор, если автоматику применяют без концевых включателей;
• Положение створки по отношению к столбу.

• Помимо этого, автоматика обладает большим количеством электрических приводов и устанавливаемых параметров работы на плате. Это снижает вероятность того, что механизм будет правильно установлен людьми, не обладающими должным опытом.
• К плюсам сооружения такого вида относят универсальность, прочность, а также долговечность работы. Механизм подобного сооружения прост и неприхотлив, ворота открываются со скоростью до пятнадцати секунд. К недостаткам можно отнести то, что наличием преград по ходу движения может привести к тому, что электропривод и сама автоматика дадут сбой, вследствие чего створки заклинятся. Чтобы автоматика для распашных ворот работала правильно, а электропривод не выходил из строя, нужно тщательным образом следить за отсутствием преград перед проемом.
• Самым оптимальным способом предотвращения возможных сбоев в работе является осуществление профилактики. Все части, которые необходимо смазывать, с определенной периодичностью нужно собственными силами хорошо обрабатывать смазкой. Если автоматика отказывается работать, то не рекомендуется прикладывать усилия, чтобы открыть или закрыть створки. Если неприятность все же произошла, то к ремонту автоматического привода следует подойти со всей ответственностью.

Выбираем электропривод для распашных ворот

Разберем производителей, продукция которых, судя по отзывам, отличается качеством, надежностью, длительным сроком службы.

Doorhan

Отечественная компания-производитель. Начало деятельности ‒ 1994 год. Занимается выпуском, реализацией ворот, входных дверей, автоматики и других комплектующих к ним.

В продаже доступны ворота:

• распашные;
• откатные;
• рулонные.

Компания выполняет индивидуальные заказы на изготовление ворот для промышленных объектов, где длина полотна достигает 20 м.

Весомое преимущество автоматических систем управления «Дорхан» ‒ бесперебойное функционирование даже в сильные морозы при температуре до ‒40 градусов, что не предусмотрено в автоматике импортных производителей.

Пользователи отмечают современный дизайн продукции, продуманность пультов дистанционного управления. Последние с помощью светового индикатора сообщают владельцу, закрыты ворота или нет.

Faac

Один из лидеров рынка по выпуску автоматических систем. Итальянский концерн FAAC Group существует больше 50 лет. Имеет 32 филиала и 80 официальных дилеров в разных странах.

Среди преимуществ его автоматики стоит выделить:

1. Возможность подключения к резервному источнику питания (при отсутствии электричества).
2. Ворота можно открыть вручную. Нужно просто снять блокировку.
3. В наличии подземные приводы, которые не портят дизайн кованых, деревянных ворот. Кроме того, такой привод не занимает места с наружной части створок.

Nice

Появилась на рынке в 1990 году.

В перечень выпускаемой продукции входят:

• автоматические системы управления входными дверями, воротами, роллетами;
• шлагбаумы и комплектующие к ним;
• маркизные системы;
• сигнализации;
• системы видеонаблюдения;
• механизмы для контроля освещения.

Для самооткрывающийся распашных ворот выпускаются три типа привода (принцип их работы описан в разделе выше):

• линейный;
• рычажный;
• подземный (скрытый).

Все приводы изготовлены из высококачественного материала и имеют продуманный дизайн.

Came

Начало деятельности немецкой компании ‒ 1972 год.

Специализация:

1. Выпуск, обслуживание автоматических систем для ворот частных гаражей, ограждений, в промышленных целях.
2. Разработка и реализация систем контроля доступа.
3. Продажа различных моделей сигнализаций, видеонаблюдения.
4. Выпуск систем типа умный дом.

Для распашных ворот приводы представлены следующими сериями:

1. Рычажные. Получили названия Stylo, Ferni, Flex, Fast.
2. Линейные. В продаже доступны Krono, Amico, Ati, Axo.
3. Подземные (скрытые). Реализуются Myto, Frog, Frog-J, Super Frog.
