Как сделать дренаж участка своими руками: делаем правильно дренаж, изучив проекты и виды систем

Виды дренажных систем

В зависимости от остроты проблемы затопления участка можно выделить несколько способов как сделать дренаж вокруг частного дома.

Поверхностный дренаж

К этому типу можно отнести ливневую канализацию (ливнёвка). Преимущество такого дренажа в том, что его обустройство более простое и доступно после выполнения большинства видов работ на участке. Поверхностные дренажные системы позволяют отвести только дождевую и талую воду, справится с грунтовой водой им не под силу.

Существует два вида поверхностного устройства дренажа: линейный и точечный.

Линейный дренаж

Ориентирован на отвод ливневых или талых вод со всего участка и от дома, в частности. Вода стекает в каналы, вырытые в грунте и отводится в дренажный колодец. Как правило, каналы имеют прямую линейную форму и закрываются решетками.

Точечный дренаж

Ориентирован на быстрый отвод воды, образующейся из локальных источников (например, под водостоками крыши, поливочными кранами и т.д.). Точечные дренажи закрывают декоративными металлическими решетками, чтобы исключить засорение канала мусором и листьями. От каждой точки прокладываются дренажные трубы, которые соединяют с основной магистральной трубой, ведущей к дренажному колодцу.

По способу устройства дренаж может быть открытым и закрытым

Открытый дренаж

Система траншей, желобов, водостоков или водосборных лотков.

Такой дренаж представляет собой траншею, которая предназначена для отвода ливневой и талой воды от дома и с участка.

Принцип устройства открытой дренажной системы

Вдоль всех сторон участка и вокруг дома выкапывается канава шириной до полуметра и глубиной 50-60см. Все эти траншеи соединяются с общей водоотводной траншеей.

Для того, чтобы вода беспрепятственно стекала в траншею со стороны дома в канаве делают скос под углом 30о, а уклон в сторону главной водозаборной траншеи (или сливного колодца) позволит самотеком отводить воду в нужном направление.

Плюсом открытой системы дренажа можно назвать низкую стоимость и высокую скорость выполнения работ. Но, если требуется отвод большого количества талой и дождевой воды, то придется устраивать глубокую водоотводную линию, в которую может кто-то упасть. Необустроенные стенки канав разрушаются. Такая система портит внешний вид участка.

Увеличить срок службы и повысить безопасность такой системы можно посредством использования специальных лотков (из пластики или бетона), которые сверху закрываются решетками.

Открытый дренаж вокруг дома

Закрытый дренаж

Имеет более эстетичный вид, по сравнению с предыдущим, так как оснащается защитной решеткой, но приемная канава гораздо уже и мельче. Их виды представлены на фото.

Закрытый дренаж вокруг дома

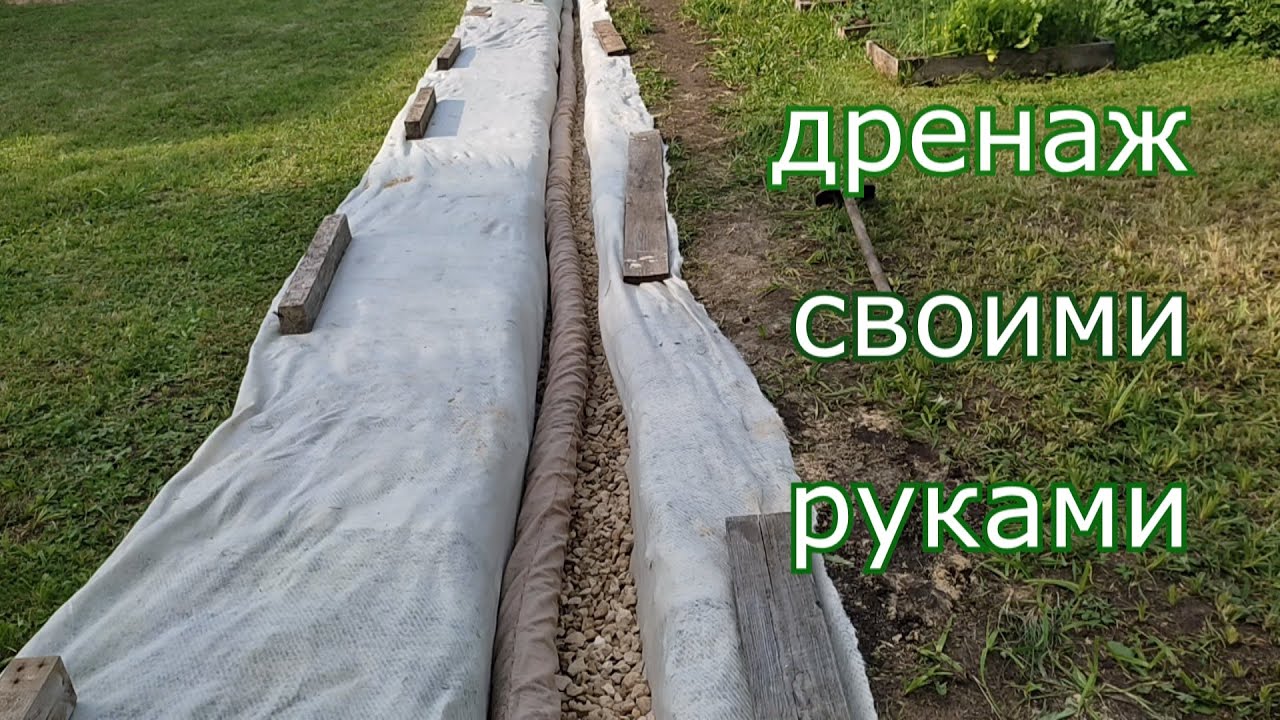

Засыпной дренаж – система засыпанных траншей

Используется в том случае, когда площадь участка невелика, и сделать открытый дренаж невозможно или нецелесообразно. Недостаток этой системы в невозможности проводить обслуживание траншеи после обустройства без демонтажа.

Правильный дренаж вокруг дома такого типа обустраивается в несколько этапов.

выкапывается траншея на глубину около метра с обязательным соблюдением уклона в сторону сливного (дренажного) колодца;

на дно траншеи укладывается геотекстиль;

траншея засыпается гравием, щебнем и т.п.;

сверху укладывается слой дерна. Этот этап необязателен, но позволяет придать участку более эстетичный вид.

Засыпной дренаж

Глубинный дренаж

Отведение большого количества грунтовых вод требует устройства основательной системы – глубинный дренаж участка. Устройство глубинной дренажной системы применяют на участках с глинистой почвой, расположенных в низине и характеризующихся высоким уровнем грунтовых вод.

Процесс устройства трудоемкий и заключается в прокладке труб (диаметр зависит от количества отводимой воды) с перфораций в глубокие траншеи (зависит от высоты расположения почвенных вод).

Дренаж на дачном участке: самый простой способ устройства для конкретных условий

Перед тем, как сделать дренажную систему на участке, необходимо выбрать ее тип, исходя из эксплуатационных особенностей. Стоит рассмотреть наиболее оптимальные варианты устройства систем отвода воды, которые пользуются популярностью при определенных условиях.

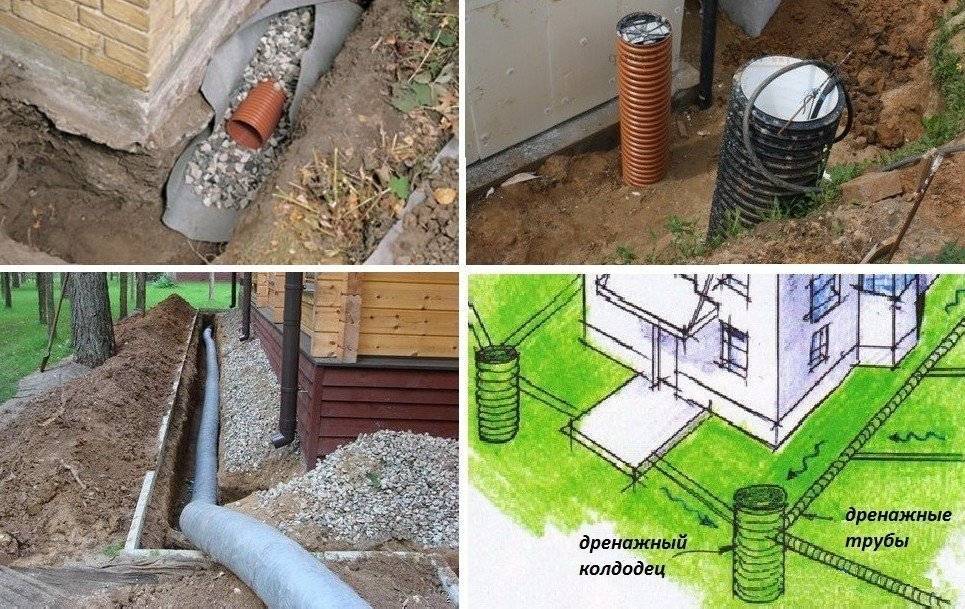

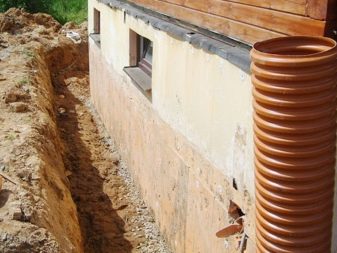

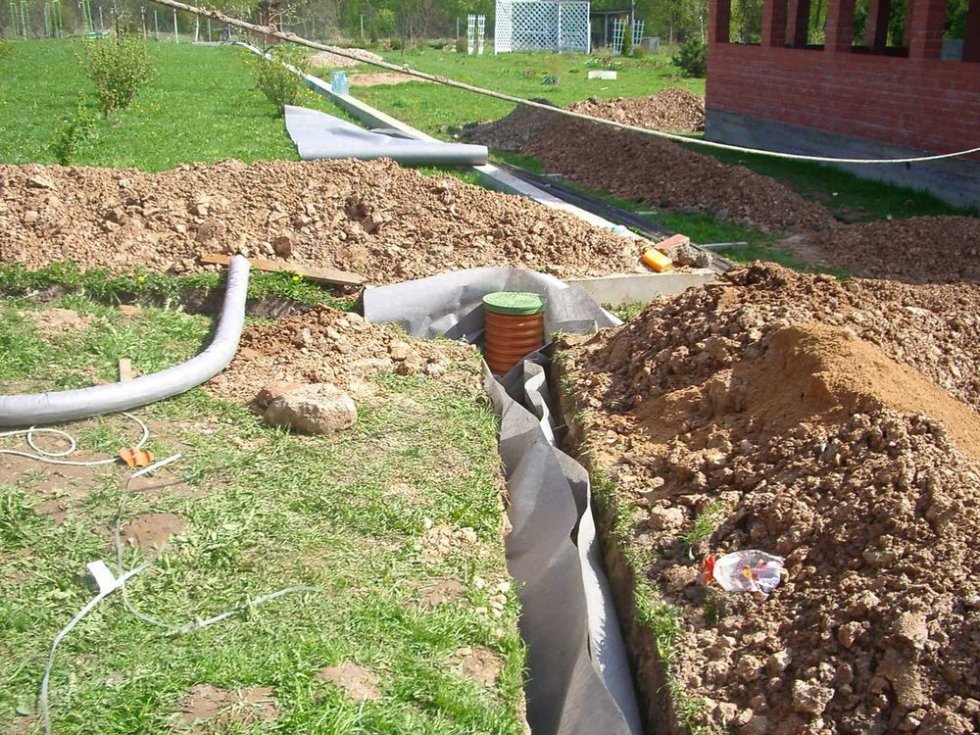

Ведется создание водоотвода от фундамента дома

Пример дренажа участка при высоком уровне грунтовых вод

При близком залегании грунтовых вод оптимальным вариантом может стать глубинная система линейного типа. Она будет отводить влагу со всего участка в сточный колодец, овраг или канаву, расположенную уровнем ниже. В качестве основных элементов предлагается использовать перфорированные пластиковые трубы в фильтре геотекстиль.

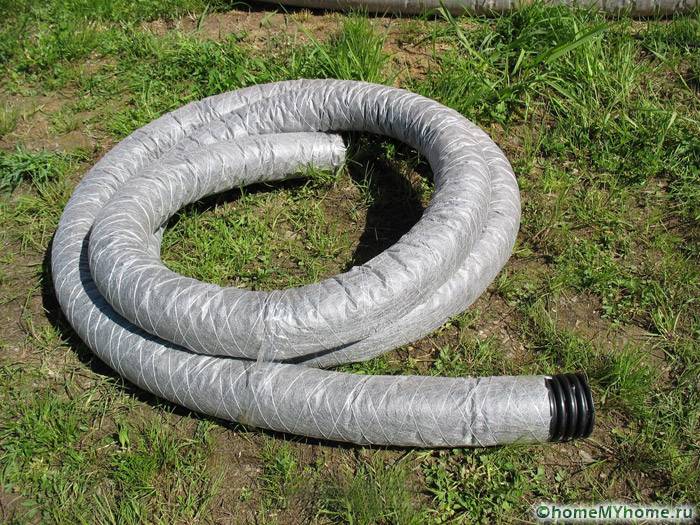

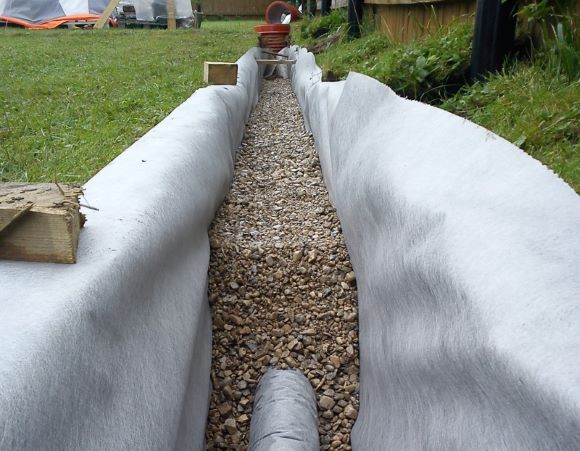

Специальный трубопровод с перфорацией и геотекстилем

Один из самых простых способов дренажа на дачном участке при грунтовых водах, расположенных рядом с поверхностью, сводится к следующей схеме:

• Вырывается траншея на расстояние промерзания грунта. Ее наклон должен составлять 2 см на погонный метр в сторону точки сбора жидкости. Для выравнивания насыпается слой песка.
• На подготовленное дно расстилается геотекстиль так, чтобы бы его края накладывались на стенки ямы не менее чем на 1-2 м. Сверху насыпается небольшой слой гравия.
• Далее укладываются пластиковые трубы, после чего снова засыпаются примерно таким же пластом гравия. Концы геотекстиля сворачиваются, образуя защитный барьер. Остальная часть траншеи засыпается грунтом.

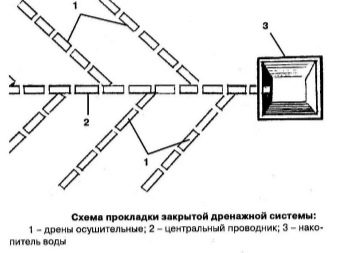

Наглядная схема дренажа закрытого типа с линейным сбором

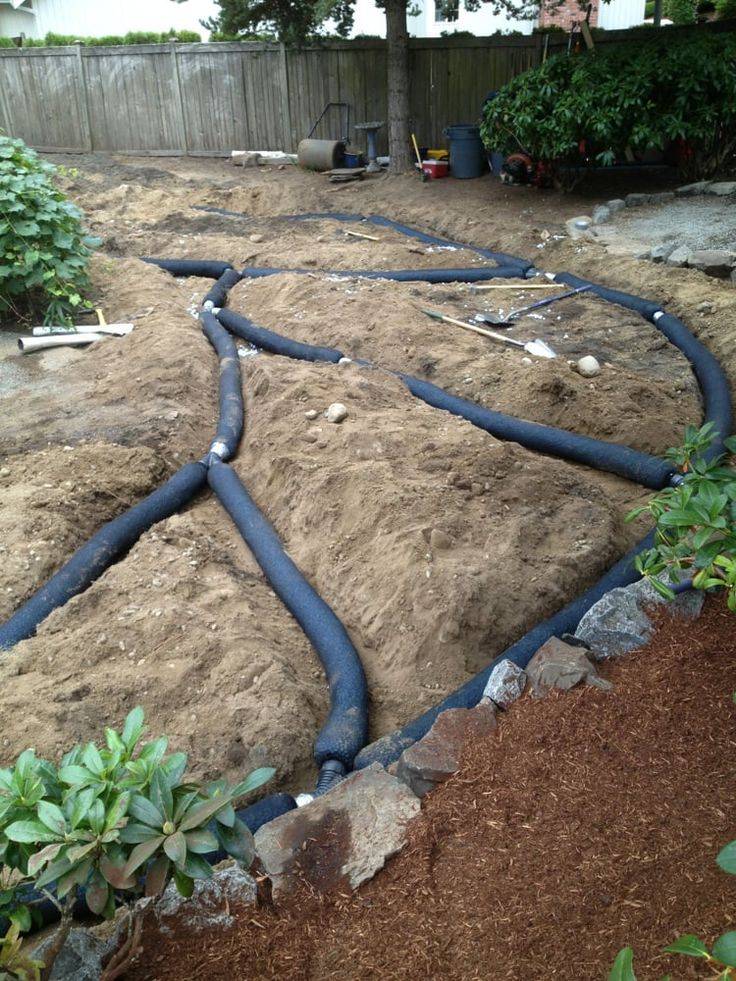

При высоком УГВ дренажная система принимает древовидный вид

Статья по теме:

Устройство открытого дренажа своими руками на участке с глинистой почвой

Для земельных участков с глинистым грунтом больше подходит система с открытым расположением каналов. При закрытой системе трубопроводов вода не сможет просачиваться сквозь такую почву и уходить в специализированные отстойники или другие подходящие места.

Ведутся земельные работы по устройству водоотвода

В местах скопления воды роются канавы глубиной не менее 50 см. Их ширина должна увеличиваться по мере приближения к месту приема. Самой широкой необходимо делать траншею, которая собирает воду из канав, прилегающих к ней. Чтобы облегчить слив и защитить края от обрушения, боковые стенки срезаются под углом 30 градусов.

Так как открытый вид траншей портит внешний вид участка, необходимо произвести их декорирование. Оно не только позволяет повысить эстетические свойства, но и укрепить боковые поверхности открытых линий. В связи с этим эксплуатация системы существенно увеличивается.

Процесс декорирования открытых каналов камнем

В качестве материала для украшения ям можно использовать камни разной величины. Самые крупные из них должны укладываться на дно, а средние и мелкие – сверху. При наличии неплохих финансовых возможностей поверхность можно засыпать мраморной крошкой, что придаст отводным линиям респектабельный вид.

Если с денежными средствами туго, то неплохим вариантом для оформления может стать обычный хворост. Необходимо найти сухие ветки любых пород древесины, которые произрастают поблизости. Их следует связать пучками и уложить на специальные подставки, установленные на дне канавы.

Линии в невидимой части участка можно укрепить обычным шифером

Толщина связок хвороста должна быть не более 30 см. Ветки лучше разместить так, чтобы более крупные из них лежали в центре, а небольшие – по краям.

Статья по теме:

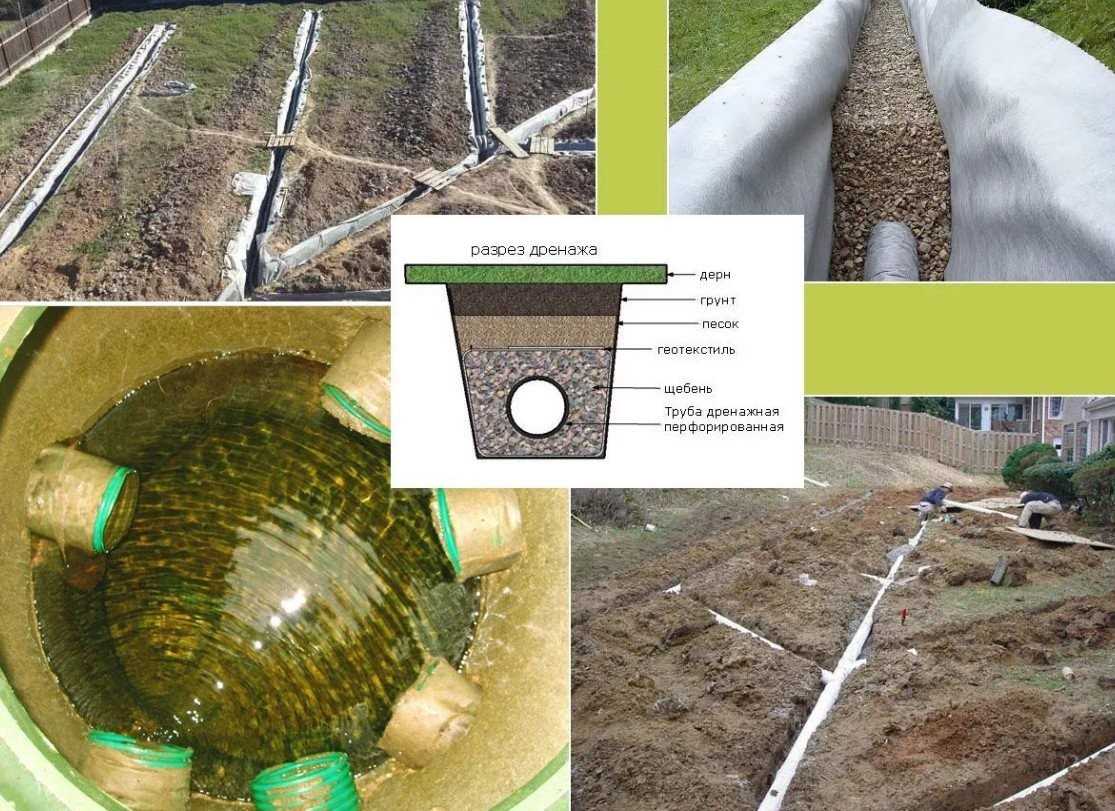

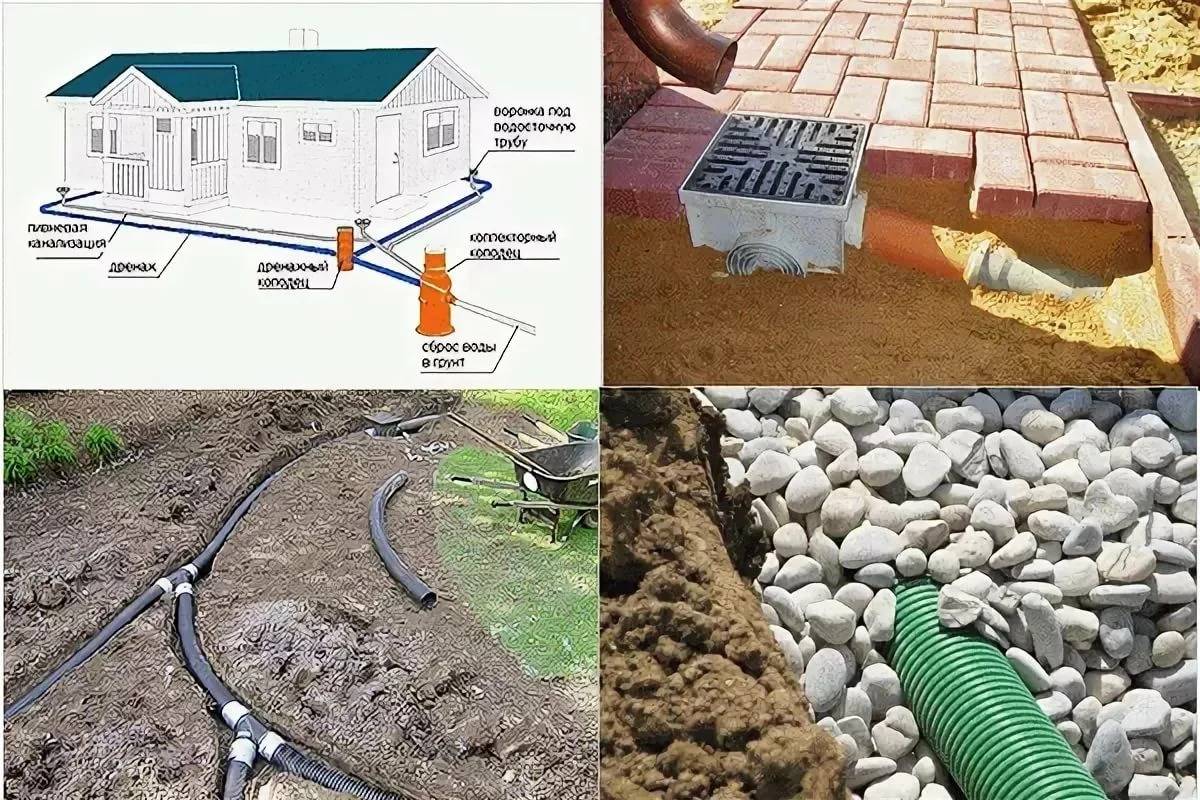

Основные схемы устройства дренажных систем

Кроме того, что дренажные системы делятся на поверхностные и глубинные, по типу исполнения они бывают:

• кольцевыми;
• лучевыми или систематическими;
• пристенными;
• пластовыми.

Когда требуется защитить фундамент, то производится устройство дренажа вокруг дома кольцевого типа. В этом случае трубы представляют собой замкнутую систему вокруг объекта (дома). По исполнению не представляет сложности, но такой дренаж весьма трудоемок и затратен по финансам, так как требуется уложить трубы ниже фундамента, поэтому глубина может быть весьма большой.

Систематическая схема используется для всего участка: при этом способе дрены (дренажные трубы) располагаются лучами к центру, в роли которого может выступать труба или колодец.

Важно при расчетах правильно рассчитать шаг расположения труб, а для определения центра можно использовать геологические особенности участка, обеспечивая необходимый наклон для самотека воды.

Этот тип наиболее рационально монтировать на этапе планировки участка, когда на нем отсутствуют строения и другие объекты.

Пристенный тип дренажа необходим для отвода воды от каких-либо объектов. Прокладывается он не впритык к стенам, а на некотором удалении от них, в среднем от 1,5 до 2,5 м. Основное назначение такой системы – защита подвальных этажей дома от затопления, поэтому трубы рекомендуется располагать на глубине ниже уровня пола этих помещений.

При этом в расчет принимается не верхний уровень пола, а его нижняя точка, даже если она располагается внизу толстого слоя щебеночной подушки.

На сложных в геологическом плане участках с большой вероятностью затопления паводковыми и/или дождевыми водами для защиты фундамента в виде монолитной плиты используется пластовый дренаж, устройство которого производится до того, как будет залито основание. Представляет собой слоистую систему из песка, щебня (или гравия), гидроизоляции.

Дополнительно может укладываться геотекстильное полотно для предотвращения смешения слоев и обеспечения эффективной работы каждого из них.

И только после того, как эти работы будут завершены, можно приступать к устройству фундамента: устраивается подушка, монтируется арматурный каркас и заливается бетон.

https://youtube.com/watch?v=zGw6j7Qgb34

Самостоятельное изготовление формы для искусственного камня

В основе процесса изготовления искусственного камня лежит литейная технология. Она состоит в том, что жидкий, но густой раствор заливается в форму, внутренняя зона которой повторяет форму будущего изделия. После застывания раствор становится точной копией изделия.

Технология литья в форму или матрицу (для профессиональных литейщиков имеются некоторые различия между понятиями «матрица» и «форма», но в данном контексте они несущественны) основана на физическом свойстве жидкости затекать в твёрдые ёмкости, заполняя всё их свободное пространство. После застывания жидкость образует твёрдую отливку, идентичную во всех деталях поверхности матрицы. Литейная форма, по терминологии профессиональных литейщиков, — это система элементов, образующих рабочую полость, при заливке которой расплавленная жидкость формирует после застывания отливку. Материал, применённый для изготовления формы, определяет качество полученного искусственного камня. Кроме этого, необходимо соблюдать определённые правила.

Самостоятельному изготовлению искусственного камня предшествует изготовление литейных форм. Сначала необходимо приобрести:

• набор из жидкого силикона и отвердителя;
• несколько исходных образцов плитки (будущего камня);
• материал для опалубки: ламинированная ДСП или МДФ, саморезы;
• герметик на основе силикона;
• специальный разделительный состав, мыльный раствор;
• кисть и шпатель.

Деревянные формы

Формы нужны для отливки камней. Сначала изготавливается деревянная опалубка высотой на 3 см выше формы. Каркас опалубки собирается из ламинированных досок на саморезах, все зазоры необходимо заполнить герметиком или пластилином.

Формы из силикона

Когда готова опалубка, начинается изготовление силиконовой формы для отливки камня. Работа состоит из нескольких операций:

1. Установка опалубки на ровную поверхность.
2. Промазка внутренней поверхности разделителем.
3. Смазка герметиком образцов плитки.
4. Укладка плиток-образцов в короб опалубки и их приклейка.
5. Подготовка смеси по инструкции (она должна отстояться для выхода воздуха).
6. Заливка матрицы приготовленным раствором.
7. Разборка опалубки и выемка образцов через сутки после заливки.
8. Извлечение форм, готовых к использованию.

Также готовые формы для различных видов камней можно купить в строительных магазинах. Это недорого, к тому же значительно ускорит работу.

Матрицы из полиуретанового компаунда

Матрица в данном случае является вспомогательным приспособлением для изготовления литейных форм. Рекомендуется изготавливать её комплексную для заливки целой партии изделий за один цикл заливки. Это существенно повысит производительность труда. Полиуретановый компаунд заливается в матрицу, подготовленную к изготовлению нескольких форм.

Подбор материалов для создания дренажа

До недавнего времени подбор и замена комплектующих к дренажным системам производилась за рубежом и представляла собой определенные трудности в их приобретении. В настоящее время отечественный рынок представлен их широким разнообразием, при этом качество продукции не уступает зарубежным аналогам.

Лотки

Лотки водоотводные представлены различными материалами и водопропускной способностью. Они бывают:

• бетонными;
• полимербетонными;
• пластиковыми.

Решетки к ним также изготавливают из различных материалов:

• стальные;
• оцинкованные;
• чугунные;
• пластиковые.

Пропускная способность их также различна (от 1,5 до 25 тонн). Эти показатели формируют цену лотков.

Пескоуловители

Эти дренажные комплектующие используются в дренажах для улавливания сора. Устанавливают их на конце лотковой линии. Отличаются различной способностью к отводу воды, зависящей от размеров изделия и материалов изготовления. Способны выдержать нагрузку до 1,5 т.

Трубы

Они бывают изготовлены из разных материалов, имеют различные размеры. В их функцию входит отведение воды от фундамента домов, построек и участков с глинистыми и торфяными почвами. Трубы имеют круглую перфорацию, используются в дренажных системах.

Геотекстиль

Это синтетический текстильный материал, имеющее тканую и нетканую структуру. Он находит широкое применение в устройстве дренажных систем всех видов. Выполняет защитные и фильтрующие функции. Защищает дренажные системы от засорения и заиливания, разделяя фильтрующиеся слои.

Колодцы

Они бывают трех видов (поворотными, водоприемными, поглотительными). В функции дренажных колодцев входит сбор в емкость, находящуюся под землей, избытков воды с заболоченных участков. Она стекает туда по трубам или закачивается насосами, уходит в грунт или используется в качестве резервуара для полива огорода.

Создание дренажного колодца своими руками

В этом списке приведены отличия разных видов колодцев:

• Поворотный (смотровой), диаметром 340 (460) мм – используется в угловых точках трассы.
• Ревизионный (925 мм) – обладает сравнительно большим диаметром для свободного доступа, осмотра, очистки.
• Поглотительный. В таком колодце нет дна. Нижняя часть заполняется гранулированным материалом. Такое сооружение устанавливают на песчаных грунтах для достаточно быстрого впитывания воды.
• Накопители – герметичные емкости. В них собирают воду для последующего применения, полива растений, технических нужд.
• Септики относятся к очистным сооружениям. При соответствующем оснащении они способны качественно удалять загрязнения даже из канализационных стоков.

Следующая простая инструкция объясняет, как сделать дренажный колодец своими руками:

• Эти изделия устанавливают на поворотах, через каждые 18-25 метров на прямых участках трасс.
• В отмеченных местах выкапывают котлованы. Глубина дренажного колодца устанавливается в зависимости от назначения.
• Ранее применяли исключительно бетонные, тяжелые и дорогие конструкции. Сегодня можно приобрести готовые изделия из пластика.
• В нужных местах сверлят отверстия, уплотняют соединения с трубопроводами специальными резиновыми манжетами.

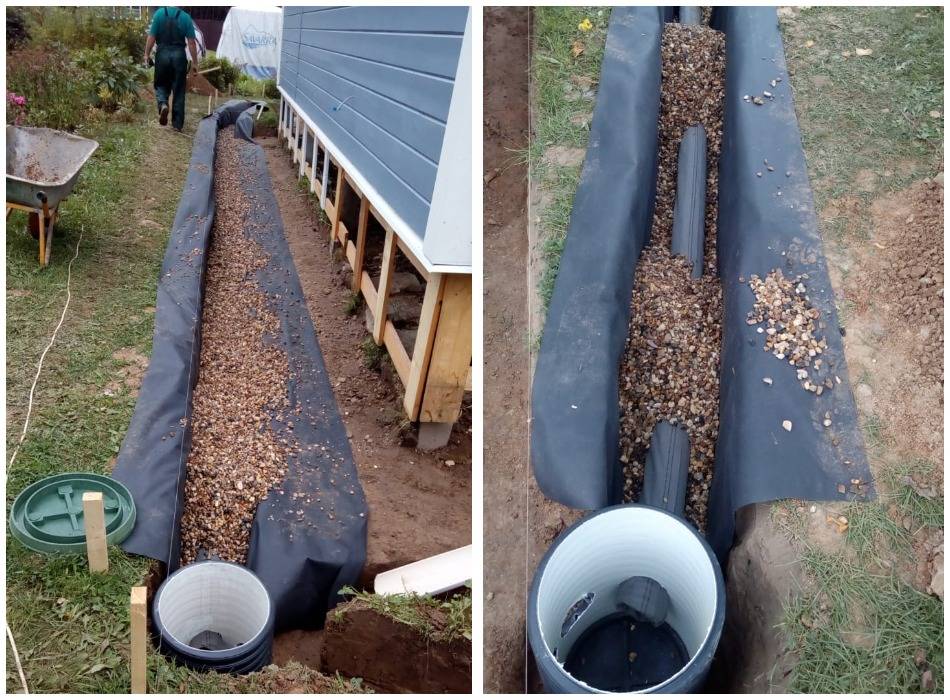

Части сборной конструкцииУстановленный колодец

Статья по теме:

Назначение и виды систем

Способы организации дренажных систем на участке отличаются в зависимости от количества осадков, уровня грунтовых вод, характеристик типа грунта, рельефа участка, месторасположения дома и других факторов.

Дренаж по способу установки может делиться на два вида.

• Совершенная дренажная система устанавливается на уровне естественного стекания воды. В дрены влага попадает сквозь отверстия, располагающиеся по бокам, а также через верх труб.
• Несовершенная дренажная система устанавливается выше, чем уровень воды. Влага проникает в дрены снизу, сверху и по бокам. Для укрепления сторон данной конструкции используется дренажная подушка из песка и щебня.

По тому, каким способом устроен дренаж, он делится на открытый и закрытый.

Открытый

Дренаж представляет собой систему желобов, траншей, водостоков, водосборных лотков. Организовывается данная система без труб. Выглядит такой дренаж, как траншея шириной 0.5 метров и глубиной 0.5-0.6 метров, предназначенная для отвода талой и ливневой воды от дома или с участка. Траншея обязательно имеет уклон в сторону основной водозаборной траншеи, чтобы осуществлялся отвод воды в нужном направлении самотеком.

Основные преимущества такой дренажной системы заключаются в ее низкой стоимости и быстроте создания. Однако для того чтобы отвести большое количество воды из-за осадков, потребуется глубокая водоотводная линия, что небезопасно. К тому же, если стенки канав не обустроить, то они будут быстро разрушаться. Еще один недостаток такой системы в том, что из-за нее участок выглядит менее аккуратным и эстетически непривлекательным.

Для повышения безопасности и увеличения срока службы данного варианта дренажа используют специальные бетонные или пластиковые лотки, закрывающиеся сверху решетками. Открытый дренаж чаще всего применяется в сельском хозяйстве, чтобы отводить воду с уже возделанных территорий.

Закрытый

Подземный дренаж представляет собой систему труб. Имеет более симпатичный вид по сравнению с предыдущим, так как оснащается защитной решеткой, но приемная канава гораздо уже и мельче. Закрытые схемы дренажа используются для защиты фундамента, подвальных помещений от воздействия грунтовых вод и увеличения срока их службы.

Особенно закрытый дренаж подойдет заболоченным участкам, а также территориям, близ которых есть естественные водоемы или располагающимся в низине. При этом закрытый дренаж лучше всего дополнить ливневой канализацией. Подземный дренаж еще называют глубинным.

Подземный дренаж делят на два вида:

• пристенный;
• траншейный.

пристенный

траншейный

Если дом уже полностью готов, то стоит остановить свой выбор на траншейной кольцевой дренажной системе. Но стоит учитывать, что она подойдет только для домов без цокольного этажа. На небольших участках, где нет необходимости в открытом дренаже, применяют засыпной дренаж. Система таких засыпных траншей не обслуживается без демонтажа после полного обустройства. В этом и заключается ее главный недостаток. Организация засыпного дренажа проводится в несколько этапов.

Как грамотно сделать дренаж на участке

Дренажные траншеи должны быть обустроены таким образом, чтобы они сводились с основной трубе стока. Вывод грунтовых вод обустраивается в сторону расположение кювета.

Труба сверху засыпается щебнем, его слой должен составлять 20 сантиметров.

Если предполагается направить водосток в противоположную сторону от улицы, то в этом случае нужно вкапать емкость в грунт.

На обустройство дренажной системы уходит много времени и различных материалов, по этой причине возрастает стоимость проведения этой работы. Но исключать строительство этой системы никак нельзя, так как это может отрицательно сказаться на фундаменте.

Как придать камню нужный цвет?

Пигмент лучше добавлять при замешивании массы.

Также разведённый пигмент наносят на форму перед заливкой раствора.  Форму закрашивают не полностью, а отдельными фрагментами. Это придаёт плитке индивидуальный рисунок, что помогает создать качественную имитацию натурального камня.

Обратите внимание на то, что вам нужен именно пигмент, а не обычный колер для красок.  Пигменты — это железооксидные неорганические красители.  Пигменты фирмы Hermann Ter Hell & CO Gmbh (Германия) имеют чистый цвет, легко разводятся водой и хорошо перемешиваются с компонентами раствора. Различные цвета допускается перемешивать между собой. При нанесении пигмента непосредственно на форму, краска перемешивается с ещё не схватившимся раствором и проникает вглубь камня на 2-3 мм

Этого достаточно, чтобы краска не смывалась и не шелушилась

При нанесении пигмента непосредственно на форму, краска перемешивается с ещё не схватившимся раствором и проникает вглубь камня на 2-3 мм. Этого достаточно, чтобы краска не смывалась и не шелушилась.

Количество пигмента добавляется методом проб. Увидеть, какой цвет у вас получится можно только после полного просыхания раствора. Сделайте первый замес с пигментом на одну форму, после просушки определитесь, сколько нужно добавлять пигмента. Не забывайте о том, что его доля в составе не должна превышать 3% от общей массы раствора.

Достоинства искусственного камня

Непростая процедура формирования отливки из искусственного камня зачастую ставит владельцев в тупик, стоит ли вообще связываться с установкой каменной столешницы, если можно заказать и установить обычную полку из сосновой доски, лакированную полиуретановым лаком или облицованную МДФ пленкой.

Основные преимущества каменной столешницы перед деревянной плитой становятся очевидными уже через несколько дней после окончания монтажных и отделочных работ:

• Теплостойкость и высокая устойчивость поверхности к механическим повреждениям;
• Прочность каменной столешницы значительно выше, чем деревянной;
• Возможность проведения местного ремонта без необходимости перелакировки всей поверхности плиты;
• Высокая устойчивость к влаге и конденсату.

Плита из искусственного камня получается значительно безопаснее и долговечнее, в большинстве случаев падение предметов, хранящихся в настенных шкафах кухни, не оставляет даже царапин, тогда как на лаке возможно серьезное повреждение.

Столешница из искусственного каменного литья выдерживает непростые условия ванной комнаты не хуже сантехнического фаянса. Установленная вместо традиционной пластиковой или деревянной полки широкая панель из искусственного камня прослужит в 3-4 раза дольше конкурентов и одновременно украсит интерьер красивым каменным рисунком.

Заказчикам очень нравится тот факт, что на столешницу из искусственного камня можно без особой опаски ставить горячий чайник, посуду из духовки, и в некоторых случаях даже рубить мясо. По отзывам владельцев, полка из каменного литья в первую очередь ценится за отличный внешний вид, неприхотливость и огромный запас прочности конструкции.

При выборе нужно учитывать тот факт, что не все материалы выдерживают высокие температуры, тем более что искусственный камень изготавливается на основе полимеров. Например, полиэфирная матрица легко выдержит температуру в 200-250оС, тогда как акриловая смола химического отверждения – максимум 150-170оС. Поэтому, перед тем как пытаться сделать плиту из каменного литья, необходимо составить для себя точное представление о размерах и планируемом материале для изготовления столешницы.

Подводя итоги

После полностью обустроенной качественной системы какое-то время не стоит перемещаться по нему тяжелыми видами техники. Это необходимо , чтобы система не продавилась, соответственно не вышла из строя. Все строительные работы на территории загородного участка стоит завершить до создания дренажной системы, так как восстанавливать ее будет намного сложнее, чем потом создать что-то новое. Это распространяется на все виды почвы, а также не имеет значения, в какое время осуществлялась разработка качественной и функциональной дренажной системы.

Если некоторые моменты по обустройству дренажной системы не очень понятны, можно ознакомиться с данным видео.

При полном соблюдении определенных правил, связанных с установкой функциональной системы , можно гарантированно получить конструкцию, которая будет эффективно выводить с участка лишнюю влагу, полностью защищая его от неприятного заболачивания. Самостоятельно строить качественный дренаж на загородной территории своими силами вполне реально.
