Как выбрать теплый пол для укладки под плитку
Стоит сказать, что в качестве укладки под плитку подойдет не каждый вид теплого пола.
Наиболее распространенные на сегодняшний день на рынке виды теплых полов – это электрические и водяные.
Электрические полы подразделяются еще на пленочные и кабельные. И те или те подвиды активно применяются при укладке под плитку, но многие специалисты строительного рынка советуют использовать кабельные полы, и причины такого совета следующие:
- пленка имеет гладкую поверхность и не сможет каждый раз удерживать тонкий раствор или же плиточный клей, вследствие чего плитка не сможет плотно прилегать к поверхности. Чтобы не допустить подобное, положите под плитку дополнительно слой цементного раствора на 5 см, но такое решение подойдет не для каждого помещения;
- в основе кабельных полов лежат кабельные маты и нагреватели. Они отличаются в зависимости от высоты поднятия пола после укладки напольного покрытия, т.е. в нашем случае плитки. Минимальный уровень поднятия составляет 3 см цементного раствора, а маты нужно заливать самовыравнивающимся раствором в минимальном количестве.
Однако независимо от того, какой вид теплого пола вы укладываете под плитку, специальный плиточный клей должен иметь узкое назначение, то есть быть предназначенным конкретно для укладки плитки на теплые полы.

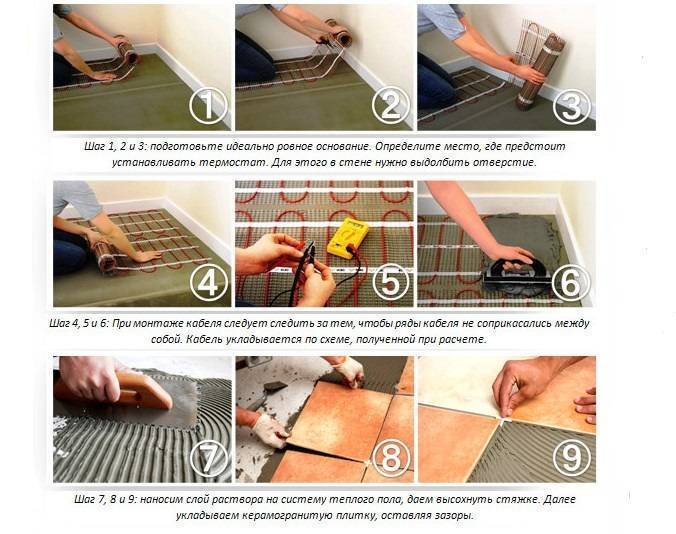

Укладка плитки на электрические теплые полы
Укладка напольного покрытия является одним из окончательных этапов ремонтных работ. Конкретно нет четких рамок, в какой последовательности стоит выполнять строительный процесс, и будет укладка напольного покрытия завершающим этапом, или нет. Но, тем не менее, этот момент весьма важен и ответственен, особенно если в роли напольного покрытия выступает керамическая плитка
Стоит обратить особое внимание, если она кладется на электрический теплый пол, для выполнения этой работы требуется квалифицированный специалист.Укладка плитки на кабельные электрические теплые полы включает в себя ряд важных этапов:1) Во-первых, необходимо использовать специальный плиточный клей для теплого пола, который бы выдерживал температуру хотя бы в 50-60 градусов. Так как при первом включении нагревательного элемента, температуру на терморегуляторе выставляют максимальную, и она может составлять 40-50 градусов
Нужно быть уверенным, что клей ее выдержит
Нужно быть уверенным, что клей ее выдержит.
2) Во-вторых, датчик пола от терморегулятора должен быть обязательно в гофре. Под гофру штробиться канва, которая при помощи клея замазывается таким образом, чтобы уровень нагревательного кабеля был везде одинаковым.
3) В-третьих, если в качестве теплого пола используется нагревательный мат, многие специалисты рекомендуют предварительно затянуть его тоненьким слоем плиточного клея. Это делается для того, чтобы в процессе укладки плитки случайно не повредить нагревательный кабель, иначе весь пол полностью выйдет из строя. И только после полного высыхания можно приступать к следующему этапу работы.
4) Прежде чем приступить к работе с плиткой, стоит рассчитать с какого места начинать. Если есть рисунок, то отталкиваться необходимо от него (он должен быть в центральной части помещения), если плитка переходит из одной комнаты в другую, тогда не должно быть видно перехода и подрезки плитки в районе дверного проема. Рекомендуется рассчитывать таким образом, чтобы было, как можно меньше подрезки, и она располагалась в самых не заметных местах.5) Клей при помощи гребенки в 7-8 мм наноситься на рабочую поверхность, а также на плитку. Ее внутреннюю сторону предварительно при необходимости протирают влажной тряпкой, для того чтобы обеспылить (в противном случае велика вероятность того, что плитка может быстро отойти из-за отсутствия должного сцепления). При этом всегда нужно следить за уровнем пола, удаляя при необходимости излишки клея, а также для сохранения одинакового расстояния между плитками использовать крестики, которые в свою очередь имеют разный размер.
6) После высыхания клея можно приступать к заделыванию швов. Для этого используются специальные замазки, разных цветовых гамм. Если это производственное помещение и красота не столь важна, или наблюдается ограничение в финансах, в качестве замазки можно использовать тот же плиточный клей. Все швы предварительно при помощи ножа очищаются от пыли, при необходимости используется промышленный пылесос. Клей наноситься с помощью специального гибкого (резинового) шпателя. Спустя 10-20 минут (в зависимости от температуры воздуха в помещении) все излишки вытираются влажной губкой (тряпкой). После этого ходить по плитке запрещается до полного высыхания швов, как минимум пару часов.
Еще одним важным моментом является то, что теплые полы ни в коем случае нельзя включать до полного высыхания плиточного клея. Если при укладки плитки, черновая стяжка была полностью сухая, тогда систему теплый пол можно водить в эксплуатацию не раньше чем через 14-16 дней. Если перед этим стяжка утеплялась и заливалась, тогда срок высыхания увеличивается до месяца. При включении теплого пола ранее указанных сроков, в большинстве случаев плитка может отойти от основания.
«Сделай сам – своими руками » — сайт интересных самоделок, сделанных из подручных материалов и предметов в домашних условиях. Пошаговые мастер-классы с фото и описанием, технологии, примеры работ — все, что нужно для рукоделия настоящему мастеру или просто умельцу. Поделки любой сложности, большой выбор направлений и идей для творчества.
Укладка теплого пола под плитку: особенности выбора системы
- является ли система теплых полов основным источником отопления или же она будет использоваться только как дополнительная;
- предусмотрена ли бетонная стяжка и если да, то какую толщину она имеет;
- автономная или центральная система отопления предусмотрена в доме.
Ответив на эти вопросы и рассмотрев характеристики и преимущества каждого варианта, можно сделать и провести максимально эффективную установку теплого пола под плитку. Рассмотрим все доступные на сегодняшний день варианты.
Специальные маты для системы теплого пола исполняют роль теплоизолятора, который компенсирует более низкую температуру плитки
Инфракрасный пленочный пол под плитку
- Инфракрасная пленка отличается низкой адгезией (сцеплением с поверхностью) и если поверх нее положить ПВХ или керамическую плитку под стяжку, то весь слой попросту «поплывет». Если на такой пол случайно уронить тяжелый предмет, то стяжка с большой вероятностью треснет. Для увеличения адгезии пленочного инфракрасного пола между швами плитки делают вырезы и засечки, которые впоследствии нужно долго и кропотливо изолировать.
- Все разновидности клеевых составов и растворов для стяжки содержат щелочь. Это приводит к постепенному разъеданию пленочного нагревательного покрытия вне зависимости от толщины слоя. В результате повышается вероятность замыкания нагревательного контура электрополов.
- Биметаллический пленочный инфракрасный пол вообще не сочетается с керамической плиткой, под ней инфракрасное излучение теряет ряд своих полезных качеств.

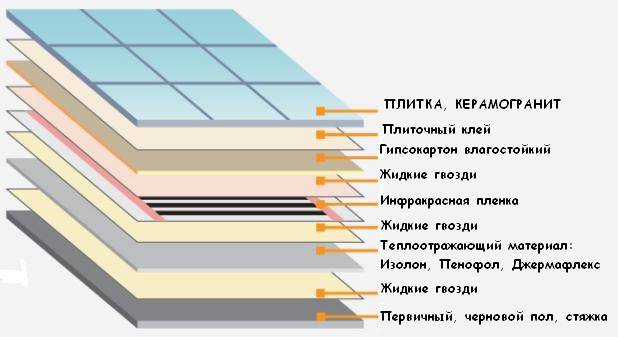

Несмотря на сложности с обустройством пленочного теплого пола под кафель, существует технология монтажа, которую можно использовать при укладке плитки своими руками. Расходы на монтаж окупаются незначительным энергопотреблением пленочного ИК-пола, так на электроподогрев 1 кв. м. пола расходуется 35-55 Вт.
Монтаж пленочного теплого пола
- Укладывается утеплитель (лучше всего использовать пенофол с одной фольгированной стороной).
- Укладка электрополов инфракрасного типа своими руками выполняется отражающим слоем кверху. Продолжается монтаж скреплением листов лавсановым скотчем.
- Пленку нужно аккуратно укладывать медной полосой вниз, двухсторонним скотчем скрепляя находящиеся рядом полоски. Укладка нагревательного пленочного контура выполняется одним слоем.
- На срезе пленки крепятся клеммы, обеспечивающие контакт с кабелем питания.
- На стене своими руками крепится терморегулятор. Это устройство должно быть расположено неподалеку от проводки.
- К клеммам на пленке подключаются провода питания.
- Пленка соединяется с питающими проводами, к клеммам подводятся провода питания и в местах соединения обжимаются пассатижами.
- Устанавливается устройство для измерения температурного режима.
- Выполняется подключение нагревательного пленочного контура к сети.
Укладка плитки своими руками
Технология, с ориентировкой на которую выполняется укладка пленочного ИК-пола под плитку своими руками, требует соблюдения алгоритма:
- Производится установка гипсокартона или строительной ячеистой сетки. Толщина гипсокартонного листа не должна быть менее 4 мм.
- Размечается поверхность пола с ориентировкой на схему размещения ПВХ или кафельной плитки. Устройство инфракрасного теплого пола под плитку позволяет укладывать ее как по диагонали комнаты, так и параллельно стенам.
- Инструкция по укладке плитки своими руками позволяет начинать ее размещение с середины комнаты. В некоторых условиях допустимо смещать изначальную точку укладки облицовочного материала.
- Выполняется подготовка плиточного клея, который должен быть совместим с системой теплых полов.

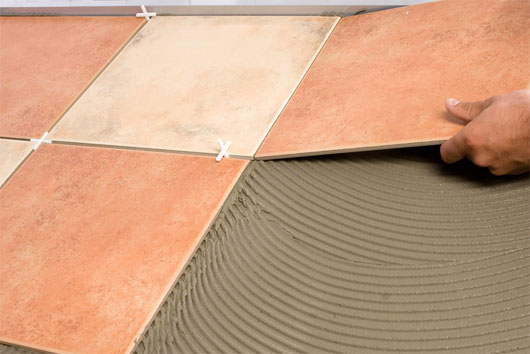

- Учитывая разметку, начинается укладка плитки, можно начинать монтаж не только с середины комнаты, но и от наиболее удаленной от входа стены.
- С помощью мягкого зубчатого шпателя клеевой состав наносится на плитку и пол, при этом слой клея должен быть тонкий – 3-4 мм.
- Изделие плотно прижимается к поверхности пола и таким способом выполняется укладка всего напольного покрытия.
- Для регулировки одинакового расстояния между плиткой используется специальный разделитель. Выступающий на швах клей сразу же вытирается.
- У самой стены необходимо оставить небольшой зазор без плитки (около 0,5 см, так называемый «термический шов»)
Читать также: Счетчик на отопление: как работает, выбор, установка и поверка
В процессе укладки с помощью уровня нужно периодически проверять ровность плитки относительно друг друга.
Пошаговое обустройство теплого пола

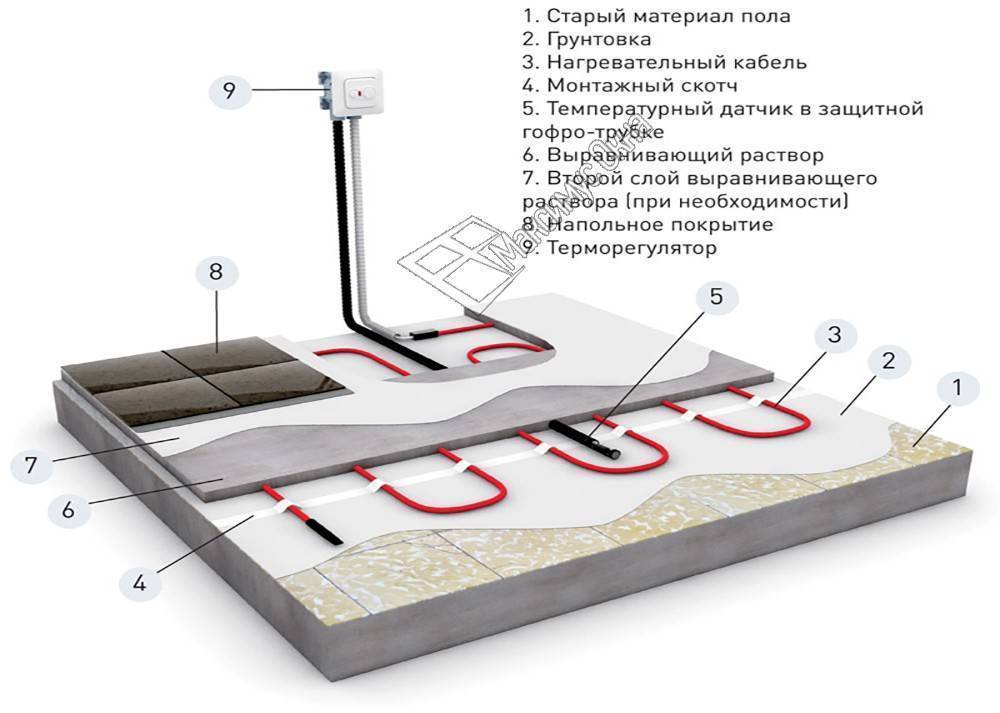

Любая конструкция тёплого пола под плитку состоит из нескольких слоёв: гидроизоляция, теплоизоляция, отражатель, непосредственно трубы, основание под кафель и собственно сама плитка.
Первые три слоя представляют собой базовое покрытие, на которое укладываются отопительные контуры. Иногда применяется организация водяного тёплого пола под плитку без стяжки.
Обратите внимание!
Итальянская плитка для пола и стен: фото красивого дизайна плитки в ванной комнате и на кухне. Выбор цвета, стиля и размера плитки
Плитка под мрамор для ванной комнаты: ТОП-200 фото оригинального дизайна, идеи для комбинирования и сочетания
Душевая из плитки своими руками поэтапно: инструкция, алгоритм действий, размеры, схемы раскладки, фото душевой с поддоном и без
Виды электрических теплых полов под плитку
На первом этапе выбора полов следует определиться, что нам необходимо? Это будет полноценный теплый пол, который способен заменить систему отопления или нам необходим всего лишь дополнительный подогрев для комфортного нахождения в комнате. Ведь от этого зависит тип теплых полов, который мы выберем.
Теплый пол в качестве основного вида отопления
Так как мы рассматриваем теплые полы электрические под плитку, то нам сразу придётся откинуть идею установки нагревательных кабелей. Ведь их монтаж возможет только в слое стяжки. Остаются варианты нагревательных матов, инфракрасного стержневого и пленочного теплого пола.
Давайте рассмотрим каждый из вариантов отдельно:
Начнем с нагревательных матов. В качестве нагревательного элемента в них выступает все тот же нагревательный кабель, только уменьшенного диаметра. Благодаря этому толщина мата колеблется в пределах 2,5 – 5 мм. Это позволяет укладывать его непосредственно в слой плиточного клея.
- Кабель в таком мате уложен в специальную сетку, которая обеспечивает допустимые условия изгибания кабеля и препятствует его излому. За счет разрезания данной сетки можно выполнить настил мата по поверхности любой сложности.
- Нагревательные маты могут быть двух видов – выполненные из одножильного и двухжильного кабеля. Второй вариант оставляет больше возможностей для маневра во время монтажа пола.
Стержневые инфракрасные теплые полы
Инфракрасные стержневые теплые полы изготовлены из специального углеродного покрытия. По форме такой теплый пол очень напоминает веревочную лестницу, из-за чего достаточно часто называется теплым полом лестничного типа. Шаг нагревательных элементов обычно около 10 см.
- Монтаж такого теплого пола вполне возможно выполнить своими руками. Ведь для этого достаточно размотать конструкцию и уложить. В то же время если требуется изгибание такого теплого пола для придания формы комнаты, то выполнить такое достаточно сложно.
- Дело в том, что пленочное покрытие имеет плохую адгезию даже со специальным плиточным клеем для теплого пола. В связи с этим укладка плитки непосредственно на пленку невозможна – плитка будет просто отслаиваться.
- Инструкция по монтажу пленочных теплых полов предполагает применение специальной армирующей сетки. Причем сетка должна в обязательном порядке быть прибита к полу. Еще один вариант предполагает применение листов гипсокартона, которые укладывают поверх тёплого пола и уже на них укладывают плитку.
Монтаж пленочных теплых полов под плитку
Теплый пол в качестве дополнительного вида отопления
Но электрические теплые полы под плитку могут применяться и в качестве дополнительного обогрева. На эту роль хорошо подойдут все приведенные выше виды теплых полов, а также аморфно металлические ленты и капельные теплые полы.
- Наиболее широко применяются аморфно металлические ленты. Принцип их действия основан на применении быстрозамороженных металлов. Такие металлы имеют особые свойства, которые и нашли применение в системах отопления. Толщина такой ленты всего 20 – 25мкм.
- Монтаж такого теплого пола очень прост, энергопотребление ниже чем у других видов теплых полов, а структура позволяет применять практически для любых видов покрытий. Единственное почему он нами отнесен в качестве дополнительного вида отопления, это максимальная температура, которая редко превышает 40⁰С. Это обусловлено структурой материала.
- Для обогрева полов 40⁰С вполне достаточно и данный вид полов вполне можно применять в качестве основного обогрева. Но только в случае качественного утепления дома. В противном случае данной температуры будет мало.
Аморфно металлическая лента под плитку
- Последним видом являются капиллярные теплые полы. Их принцип действия основан на нагревании воды прокачиваемую через контур специальных труб малого диаметра. Благодаря этому суммарный объем воды в таком контуре не превышает 10 – 20 литров. Откуда и пошло название капиллярный теплый пол.
- Нагревательный блок и насос для прокачки воды устанавливается на стене. Конструктивно он выполнен в одном корпусе с терморегулятором. К нему же подключаются трубки теплых полов. Тепловая мощность таких устройств достаточно мала и для полноценного отопления их точно не хватит. А вот для создания комфортных условий вполне достаточно.
Технология укладки теплого электрического пола
Верная сборка отдельных элементов электрического теплого пола позволяет получить надежную систему, работающую без нареканий на протяжении длительного времени.
Итак, основные этапы монтажа электрического теплого пола своими руками под плитку.
Определение схемы укладки
Желательно определиться с расположением нагревательных элементов на этапе заливки чернового пола или во время капитального ремонта квартиры. Для этого на плане помещения вычерчивают схему укладки, отмечают место подключения кабеля, расположение термодатчика и терморегулятора (термостата).
В случае если в той или иной комнате установлены сантехнические приборы или стационарная мебель, то подобные участки можно исключить из зоны обогрева. Это приведет к снижению в дальнейшем расхода электроэнергии, уменьшению используемых комплектующих системы.
О необходимости теплоизолирующего слоя
Известно, что уложенные без теплоизолирующего слоя нагревательные элементы могут впустую расходовать до 30% вырабатываемой тепловой энергии (она может «уходить» вниз в холодный подвал и др.).
О специфике крепления нагревательных кабелей
Как правило, выкладывание этих элементов выполняют при помощи стальной сетки либо специальной монтажной ленты. В первом случае кабель закрепляют посредством пластиковых хомутов.
Данный способ хорош тем, что сетка делает цементную стяжку более прочной, одновременно препятствуя вминанию теплового кабеля в предварительно уложенный слой изоляции. Монтажная же лента – это особый гибкий материал, который уже имеет крепления для фиксации укладываемого кабеля.
Нанесение разметки
На поверхности пола отмечают места расположения мебели и сантехнических приборов. Оставшуюся поверхность пола размечают для дальнейшей прокладки кабеля
На этом этапе важно помнить:
- о местах фиксации термостата и датчиков,
- о соблюдении оптимального расстояния между рядами кабеля,
- о недопустимости перекрестной его укладки.
Монтаж кабеля
При монтаже нагревательного кабеля следует придерживаться номинальной мощности системы, рассчитанной на 1 м.кв. Исходя из данной величины, производят укладку комплекта с предусмотренным инструкцией шагом между полосами. Муфта «SPLICE» фиксирует границу соединения электрического и теплового кабелей. Данное место должно располагаться максимально близко к термостату и находиться в зоне цементной стяжки.
Расстояние от стены должно составлять от 20-30 см, а сам узел обязан сохранять прямолинейную форму без перегибов и изломов.
Установка терморегулятора
Данный элемент служит для настройки температурного режима системы «теплый пол». Его установку выполняют в соответствии с инструкцией изготовителя. Как правило, крепят его на расстоянии 0,8-1 м от уровня пола.
В случае комплектации термостата термодатчиком (датчик температуры пола) последний следует размещать внутри гофротрубки (облегчает замену элемента при необходимости), при этом его местоположение должно быть одинаково удалено от соседствующих витков нагревательного кабеля.
Заливка стяжки
Прежде всего, уложенный кабель необходимо протестировать на соответствие величины сопротивления расчетному значению. Кроме того, проводится контроль положения сочленяющей муфты «SPLICE», всегда находящейся в зоне стяжки. Подготовленный раствор максимально равномерно распределяют по поверхности пола. Обычно высота стяжки, выполняемой на стандартном бетонном основании, варьируется в пределах 3-7 см. Необходимо избегать образования пустот в процессе заливки пола, поскольку это может стать причиной снижения теплоотдачи системы, локального (местного) перегрева отдельных элементов и нарушения их нормального функционирования. По завершении заливки следует проверить целостность кабеля при помощи электротестера. Застывшая стяжка укрывается подходящим напольным покрытием (ламинатом, линолеумом, ковролином, или кафельной плиткой)
При этом нужно с осторожностью относиться к натуральным древесным материалам (паркету, паркетной доске и пр.), сверяя номинальные температуры работы системы «теплый пол» с допустимыми температурами нагрева подобных оснований
P.S. А на десерт предлагаю посмотреть видео-ролик: Самостоятельный монтаж электрического теплого пола
Достоинства сочетания теплого пола и плитки
Монтаж обогревающей конструкции делает пол из плитки (керамической, метлахской) очень тёплым и комфортным в быту. К другим очевидным достоинствам укладки тёплого пола под плитку специалисты относят:
- Быстрое высыхание влаги на поверхности пола (например, после проведения влажной уборки).
- Сочетание постоянного обогрева и керамики полностью исключает риск развития патогенного грибка и других микроорганизмов.
- Комфорт и удобство для жителей дома. Такое напольное покрытие может использоваться в любой комнате: детской или взрослой спальне, кухне и столовой зоне, в коридоре или ванной комнате.
- Монтаж водяного тёплого пола под плитку своими руками довольно выгоден в финансовом плане, позволяя сэкономить семейный бюджет.
Керамика отличается хорошими практическими показателями: длительный срок эксплуатации, высокая прочность, устойчивость к воздействию влаги, моющих составов, дезинфицирующих средств. Особенностью также является абсолютная безопасность декоративного покрытия.
Виды систем обогрева полов
Строительная промышленность предлагает потребителям несколько видов теплых полов, каждый из них имеет свои положительные и отрицательные стороны. Для облегчения выбора необходимо кратко ознакомиться с их техническими данными, это даст возможность подбирать правильную схему подключения систем.
Таблица. Виды систем теплого пола
| Вид системы подогрева | Описание технических и эксплуатационных особенностей |
|---|---|
Пленочный инфракрасный | Самая современная система, пользуется заслуженной популярностью и потребителей. Изготавливается из современных инновационных материалов, для проводников применяются карбоновые полосы. Это тонкие, гибкие и очень долговечные элементы, герметично защищенные от негативного влияния внешних факторов термопрочной полиэтиленовой пленкой. |
Термоматы | Такие системы предшествовали появлению пленочных вариантов подогрева пола. Тепло выделяют проводники уменьшенного диаметра, за счет этого их можно сгибать и резать по нужным размерам. |
Кабельный | Под полом монтируется электрический кабель с точным сечением и очень прочными оболочками. Температура нагрева изменяется за счет регулирования длины проводника. Довольно устаревшие конструкции, но самые дешевые их всех электрических систем подогрева пола. Универсального назначения, не имеют ограничения по применению. |
Водяной | Под полом устанавливаются трубопроводы для циркуляции горячей воды. Забор теплоносителя может делаться из центральной системы отопления или от отдельного котла. Конкретное решение принимается на месте после анализа технических характеристик здания, видов и возможностей существующих отопительных систем. |
Метод подключение теплого пола зависит только от вида теплоносителя: электрическая энергия или вода. Все остальные системы делаются по одинаковым схемам и никакого влияния на параметры пола с подогревом не оказывают.
Подбор мощности теплого пола
Подготовка основания
Схема укладки электрического теплого пола
Укладка выбранных элементов происходит после окончания всех черновых работ – штукатурки стен, потолков, заливки стяжки и других. Чтобы уложить данные конструкции для устройства теплого пола, необходимо тщательно очистить основание. Нужно удалить пыль, грязь, застигшие частицы раствора после оштукатуривания поверхностей.
Для подготовки основания своими руками рекомендуют использовать шпатель или специальный растворитель, который устранит все лишнее. После этого поверхность пола нужно увлажнить водой и очистить при помощи щетки или веника.
Укладывание матов
Монтаж нагревательных матов происходит по всей поверхности пола. В процессе установки часто возникает необходимость разрезать полотно. Это нужно делать максимально аккуратно, чтобы не повредить кабель. Также при развороте полотна или во время обхода любых препятствий необходимо обеспечить расстояние между витками не меньше 5-6 см.
Схема монтажа нагревательных матов
После укладывания матов происходит их финишное закрепление. Это можно сделать при помощи клейкой ленты. Некоторые производители нагревательных матов выпускают их с самоклеящейся поверхностью. В данном случае, чтобы прикрепить конструкцию достаточно снять защитное покрытие и зафиксировать на полу.
Только после этого наверх укладывают слой из плиточного клея. Его толщина должна составлять не больше 2-3 см. После высыхания клея переходят к укладке плитки.
