Как сделать канализацию в доме: делаем монтаж канализации своими руками

Особенности обустройства внутренней канализация

Сливная система внутри дома имеет типовую конструкцию: от вертикального стояка отходят горизонтальные трубы. Стояк аккумулирует все стоки, поэтому сечение тубы больше, чем у обычных труб. Стояки от стояка направляются в систему канализации снаружи здания, трубы которой имеют еще больший размер. По трубам вода попадает в септики либо накопительные колодцы и т.д.

Стояк располагают в определенном месте согласно правилам, в определенном удалении от линий, подведенных к нему. Мокрые зоны располагают рядом друг с другом, к примеру, туалет около ванной, либо кухня рядом с туалетом. Часто туалет с ванной располагают в одном помещении.

Если расположить канализационную трубу недалеко от стояка, то сточные воды смогут стекать к нему самотеком, и не придется устанавливать циркуляционный насос.

Стояк принято устанавливать недалеко от выхода канализационных труб из здания. Самым близким сантехническим устройством по отношению к стояку становится унитаз. При отделении туалета от стояка, например, ванной приведет к постоянному высасыванию сифона во время смыва унитаза. Трубы надо укладывать под уклоном для обеспечения самотека, параметр наклона напрямую зависит от сечения используемых труб. Требования прописанные в СНиП, не стоит нарушать.

Дачи, как правило, имеют разводку с минимальным количеством подведенных к ней приборов. Это унитаз, мойка, душевая кабинка.

Справка! Поворот трубопровода под прямым углом выполняют с помощью двух комплектующих деталей, имеющих угол 45 градусов, при наличии пространства поворот обеспечивают тремя коленами из 30 градусов.

Мокрые зоны следует располагать максимум через перегородку друг от друга, это тоже планируют при составлении схемы. Если расположить части канализации рядом, то это обеспечит более долгую качественную работу системы. В СНиП 02.04.01-85 прописаны требования к монтажу канализационных и водопроводных труб, которые надо изучить во избежание ошибок.

Из чего состоит канализационная система

Итак, любой каркасный дом, который строится своими руками или силами профессионалов, должен иметь систему канализации. При этом ее монтаж нужно запланировать заранее, во время составления проекта всего дома.

Очень важно иметь готовый проект канализации до начала строительства, ведь часть труб может проходить под фундаментом, поэтому их нужно проложить заблаговременно. Если же дом построен, а оборудованной канализационной системы нет, сделать ее можно, но это будет достаточно дорогим мероприятием

Процесс самостоятельного возведения системы канализации можно подразделить как минимум на две части – установку внутренней канализации и внешней.

Внутреннюю канализацию начинают возводить с установки всех санузлов и построения сети труб, которые на выходе из дома соединяются в одну. Внешняя канализация состоит элементов, при помощи которых стоки доходят от дома до отстойника

При этом неважно, автономная используется система или централизованная

В случае невозможности подключения к централизованной канализации, необходимо обеспечить наличие септика или выгребной ямы, а также аппаратов фильтрации и дренажа. Кроме этого, следует упомянуть некоторые детали:

• элементы системы канализации каркасного дома зависят от его усадки;
• объем емкости для сбора сточных вод зависит от предназначения здания и количества проживающих людей;
• внешнюю часть канализации устанавливают по общепринятым правилам вне зависимости от типа строения.

Таким образом, канализация в каркасном доме – это совокупность всех систем, при помощи которых стоки собираются, передвигаются к месту хранения и сохраняются до окончательной утилизации.

Как правильно сделать канализацию своими руками

Строительство должно происходить по утвержденному проекту. В проекте обязательно наличие схемы внутренней и внешней разводки канализации.

Внутренняя канализация состоит из стояков, магистрали и зоны подключения сантехники ( ванна, раковина, унитаз, душевая кабина).

Эта система заканчивается на уровне фундамента в виде выходного патрубка.

Обустройство наружной канализации своими руками, подразумевает схему участка с наружным трубопроводом, накопительным или очистительным оборудованием.

После утверждения проекта, следует перейти к приобретению нужного оборудования и подобрать канализационный коллектор.

При строительстве опирайтесь на СНиП – это поможет избежать ошибок и правильно провести канализацию в частный дом.

Выбор места

Важным вопросом при строительстве канализации считается выбор места под септик. Его расположение зависит от :

• уровня пролегания грунтовых вод;
• рельеф участка;
• уровень промерзания почвы;
• расположение источников питьевой воды;
• особенности грунта.

Почва с большим количеством песка рыхлая, легко пропускает влагу, велика вероятности загрязнения грунтовых вод.

При монтаже септиков необходимо выдержать нормы.

1. Удаленность от дома от 5 метров
2. Расстояние от источника воды от 30 метров
3. Расстояние от зеленых насаждений от 3 метров.

Необходимо оставить подъезд для ассенизаторского оборудования.

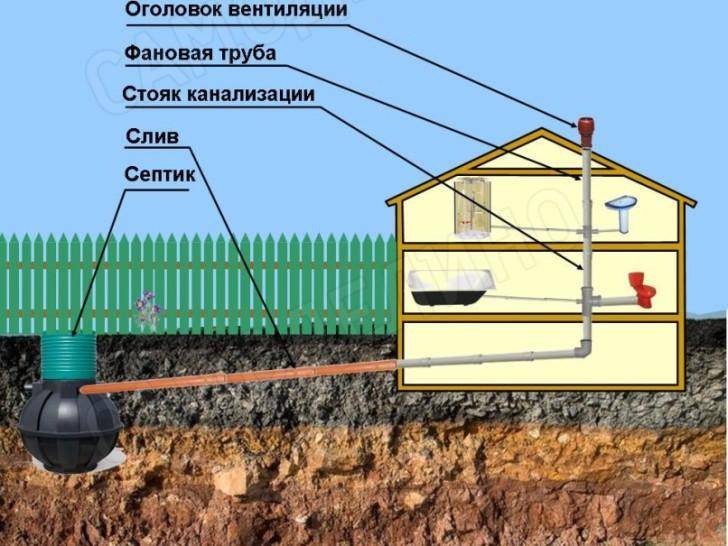

Внутренняя канализация

На схеме внутренней канализации необходимо выделить все точки системы.

1. Монтаж центрального стояка. Лучший вариант труба с диаметром 110мм. Она обеспечит свободный выход газов. Стояк выводится на чердак или крышу. Расстояние от ближайшего окна не менее 4 метров.
2. Горизонтальный трубопровод. Установка ревизионных люков. Элементы монтируются в самой низкой точке канализации и над унитазом.
3. Вся сантехника должна иметь сифон с водным затвором. При монтаже избегать углов в 90 градусов. Сильно усложняет сток воды.
4. Патрубок унитаза подключается к системе напрямую.
5. Магистраль делается под углом, для лучшего перемещения жидкости.
6. В фундаменте делается заготовка под отверстие для вывода системы наружу. На трубе необходимо установить обратный клапан, поможет избежать движения сточных вод в обратном направлении.

При неизбежности поворотов в 90 градусов, соорудите ее из двух углов по 45 градусов.

Подготовка к установке

1. Вырывается котлован глубиной 3 м. нужного объема
2. На дне сделать подушку из песка до 15см.
3. Организовать опалубочную конструкцию из ДСП или досок. При необходимости усилить поясом изготовленным из металлических прутьев.
4. Сделать два отверстия в опалубке, в них установить обрезки труб. Это зона входа магистрали и переливной трубы, для соединения секций.
5. Опалубочкая конструкция подлежит монолитному бетонированию (заливается один раз) . Для равномерного распределения раствора используется виброинструмент.

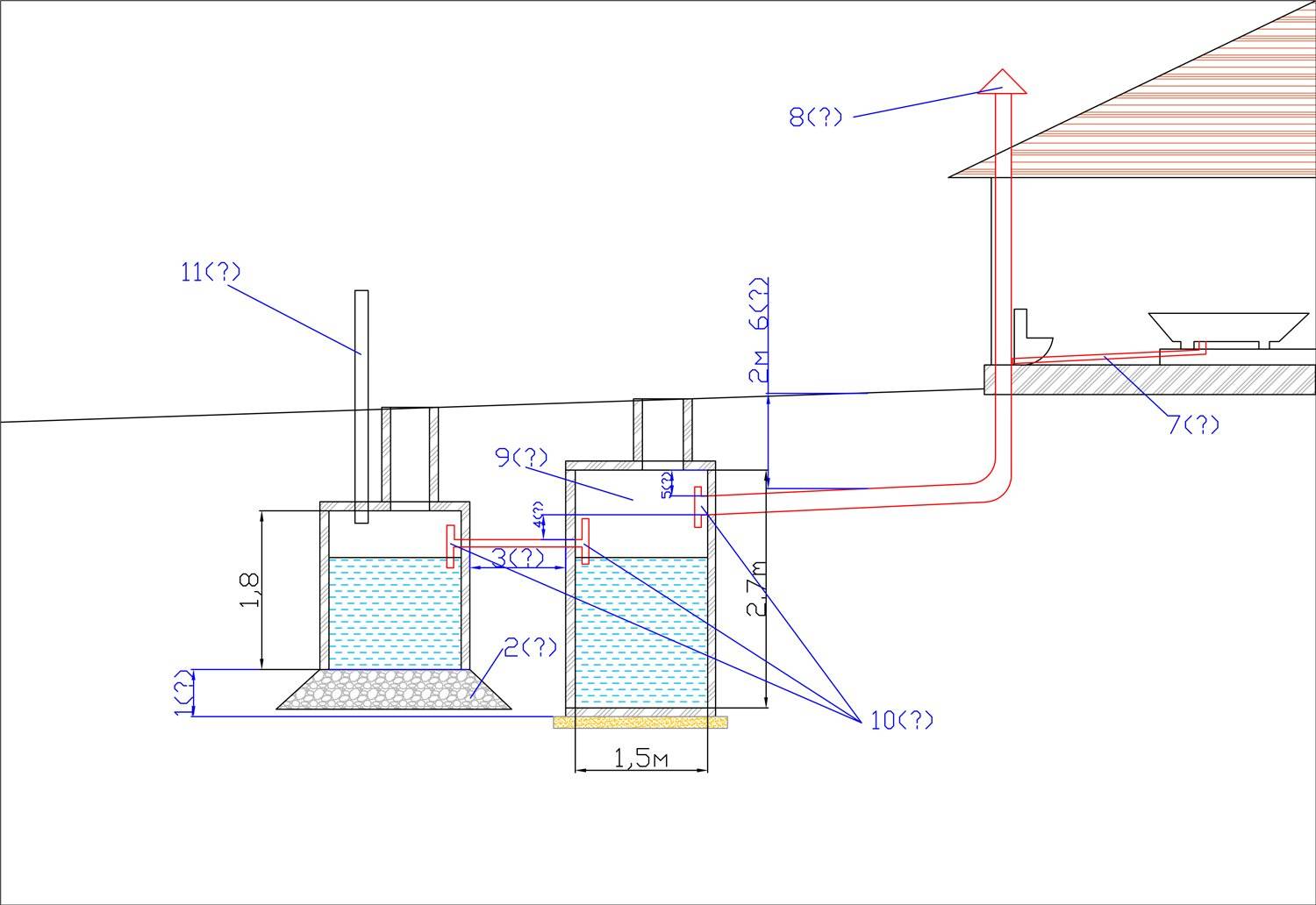

Монтаж внешней канализации

1. Первый отсек формируется заливкой бетона. Получается герметичный отстойник. В этой секции крупные фракции оседают на дно. Сверху скапливается осветленная, частично очищенная вода. По соединяющей трубе она попадает в соседний отсек.
2. Второй отсек изготавливается из бетонных колец, дно формируется толстой природной подушкой , для которой подойдут щебень, галька, гравий.
3. Отсеки соединяются переливной трубой. Устанавливать ее нужно на уровне верхней трети отсека, под узлом 30мм на каждый метр трубы. Обычно устанавливают двухсекционную конструкцию, можно сделать септик с большим количеством секций, что позволит качественнее очистить воду.
4. Для перекрытия септика можно применить опалубочную конструкцию и бетон. Также использовать плиты из железобетона. Необходимо установить смотровой люк.
5. Засыпать котлован грунтом или песком.

Отстойник следует чистить раз в 2-3 года.

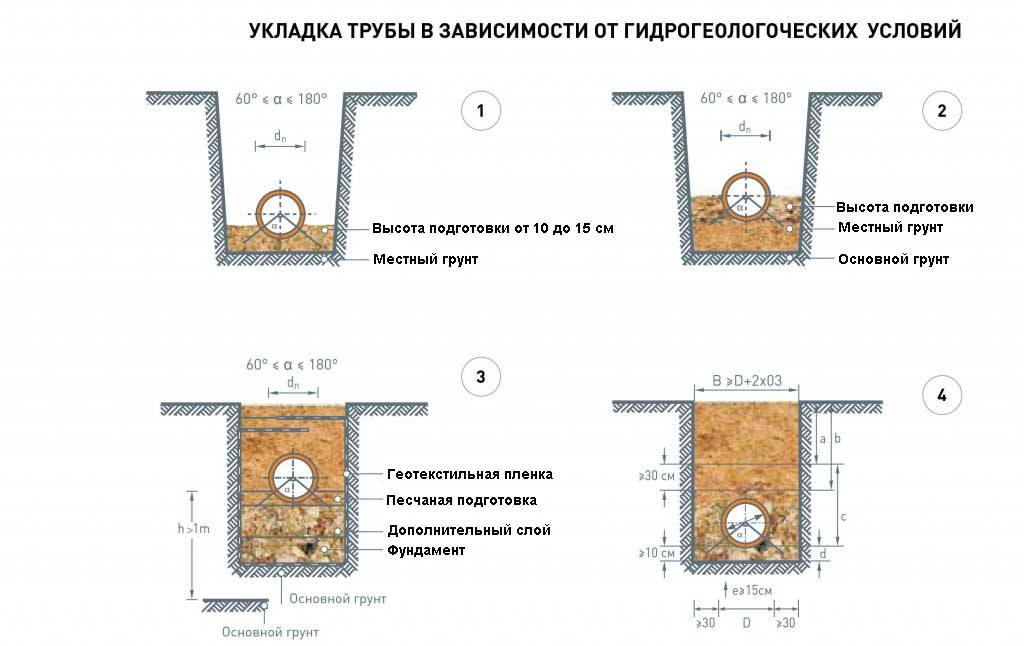

Как правильно проложить трубы

Чем шире труба в диаметре, тем меньший угол наклона .

Глубина установки канализации в частном доме определяется показателем промерзания почвы. В среднем – это 1 метр. В более холодных регионах глубину стоит увеличить до 1,5м. Дно траншеи перед установкой засыпою песком и хорошо его утрамбовывают. Это поможет уберечь  магистраль от разрушения при смещении грунта.

Идеальный вариант — прямой трубопровод от дома до коллектора. Для наружной канализации подойдут трубы из чугуна или пластика диаметром 110мм.

Места стыков необходимо сделать герметичными. Траншея с трубопроводом засыпается песком, а потом грунтом.

Видео: монтаж наружной канализации ↑

Отчет об установке локальной наружной канализации без помощи профессиональных строителей.

Что дешевле: выполнять монтаж канализации самостоятельно или доверить установку наружной разводки специалисту? Сэкономить не удастся: слишком много нюансов, от которых зависит, будет ли система нормально работать. Малейшие промахи в определении наклона, глубины приведут к тому, что всю канализацию нужно будет переделывать. А ремонт неправильно проложенного трубопровода обойдется дороже, чем профессиональный монтаж – придется разбирать трубопровод, менять траекторию укладки, регулировать наклон. Самостоятельно провести коммуникации без ошибок удастся только на идеально ровном участке при небольшой длине ветки.

Особенности устройства внутренней канализации

При проектировании следует учитывать, что монтаж канализации в частном доме, по возможности, должен выполняться с соблюдением таких правил:

• устанавливать стояки нужно исключительно вертикально и не допускать наличия поворотных, ответвляющих элементов;
• соблюдать расстояние расположения сантехники, руководствуясь принципом: приборы с бо?льшим выпуском должны монтироваться максимально близко к стояку, с меньшим – могут иметь некоторый отступ. Но всегда надо стремиться к тому, чтобы расположить сантехнические приборы максимально близко к стояку;
• при выборе труб нужно учитывать, что их диаметр должен совпадать с размером выходных патрубков прибора, поэтому подключение унитаза к канализации производится трубой 100-110 мм. Также нужно учитывать, что максимальное удаление унитаза от стояка не должно превышать 1 м и при этом подключение его должно быть прямым, без изгибов, и выполнено в самой нижней точке конкретной магистрали, для недопущения обратного попадания сточных вод в канализацию, а тем более в другие приборы;
• при проектировании разводки внутренней канализации нужно исключить наличие острых угловых соединений, чтобы не допускать засорения труб или, если другой вариант невозможен, предусмотреть установку ревизионного отверстия;
• увеличение размеров труб происходит по направлению от сантехнического прибора к стояку;
• обязательно должен быть предусмотрен монтаж фановой трубы, служащей для вентиляции канализации и недопущения попадания неприятных запахов в помещение.

Профилактика недопущения запахов канализации в помещение

Конечно, гидрозатвор для канализации, более знакомый как сифон, является препятствием для поступления запахов в помещение, но без наличия фановой трубы обеспечить чистый и свежий воздух в доме очень сложно.

Фановая труба служит для:

проветривания канализации, удаления собирающихся газов, что особенно важно при эксплуатации в системе септика;
регулирования давления.

Как итог, наличие фановой трубы способствует увеличению срока эксплуатации канализации и требует меньших затрат на ее обслуживание.

Конструктивно, фановая труба подсоединяется к стояку или служит его продолжением и выводится на крышу здания, но при этом следует учитывать, что от нее до ближайшего окна дома должно быть расстояние не менее 4 м.

Ни в коем случае, не допускается ее объединение с вентиляционной системой дома, а тем более дымоходом – с ними она должна располагаться на разных уровнях.

В том случае, если канализация работает нормально, в ней нет засоров, но неприятные запахи периодически просачиваются в дом, проблема может заключаться в разрежении воздуха в трубе, в результате чего выдавливается вода из гидравлических затворов обратно в прибор, например, при одновременном поступлении сливных вод в систему.

Именно для ликвидации таких ситуаций и служит фановая труба, которая, однако, в некоторых случаях может не справиться с задачей, например, при пиковом выбросе или при ее промерзании.

Справиться с такой проблемой поможет воздушный клапан для канализации, представляющий собой устройство для выравнивания давления в системе. На рынке представлен в двух размерах – 50 и 110 мм.

Первые в основном используются для эксплуатации с отдельными приборами, а вторые можно монтировать на стояк.

В некоторых случаях использование воздушного клапана позволяет эксплуатировать канализацию даже без наличия фановой трубы.

Но иногда имеет место одновременная эксплуатация, например, при наличии большого количества сантехнических приборов, что для частного загородного дома совсем не редкость, так как часто каждая спальная комната дополнительно оборудуется ванным помещением. Кроме того, следует учитывать и подключение к канализации таких приборов, как посудомоечные и стиральные машины, слив бассейна или бани и т. д.

Канализационные стояки

Как правило, частные дома не очень больших размеров, поэтому вполне достаточно одного вертикального стояка, но бывают и исключения, которые могут требовать два таких стояка или ни одного, в случае если дом одноэтажный с небольшим подвалом. Если вертикальный стояк частному дому не нужен, то, как правило, можно обойтись обычной магистральной веткой, с которой стыкуются выводные трубы от сантехнических приборов. В случае наличия вертикального стояка именно в него сходятся трубы меньшего диаметра.

Схема разводки внутренней канализации с использованием различных видов фитингов.

Если при проектировании определено наличие вертикального стояка, то в нем, помимо точек входа труб меньшего диаметра от сантехники, нужно обязательно предусмотреть точку вывода вентиляционной трубы и точку соединения с выводной трубой или коллектором. Как правило, точка вывода для вентиляции делается в самой верхней части стояка, а соединение с коллектором — в нижней части.

Если вертикального стояка не предусмотрено, то в этом случае для вентиляции располагают вывод в самой высокой точке. Фановый выход вертикального стояка можно поднять в уровень или чуть выше уровня крыши дома. При проектировании систем канализации следует помнить еще один категорический запрет: на совмещение системы вентиляции канализации с общей и относящейся к дымоходу или с любыми частями газовых труб и газоотводных систем.

Связано это с тем, что в процессе эксплуатации в канализационной системе может скапливаться взрывоопасный газ — метан. При прокладке канализационных труб большой длины следует задуматься о специальном клапане на вентиляционном отверстии. Такой клапан будет препятствовать созданию эффекта разреженного воздуха. Если общая протяженность сетей невелика, то такой клапан будет не нужен.

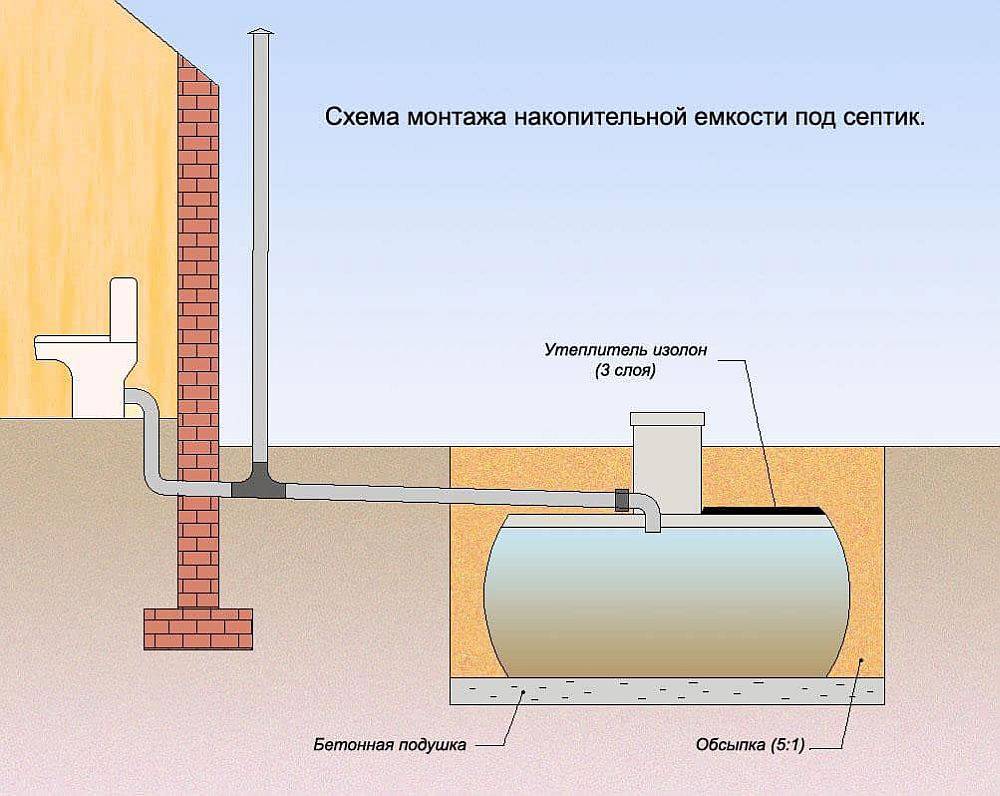

Устройство септика

Септики могут быть одно- либо двухкамерными. Однокамерные по форме выглядят как яма для отходов с фильтрующими материалами на дне. У двухкамерных септиков обязательно имеется два колодца без дна или с герметичным дном. Первый вариант – по своей сути фильтр, второй – отстойник.

Однокамерный септикВид двухкамерного септика

Очень важно обращать внимание на трубы, а точнее, на материал, из которого они сделаны. Надежнее всего пластиковые. Диаметр подбирается в зависимости от количества источников сливных вод

Чтобы трубы не замерзли, следует провести теплоизоляцию

Диаметр подбирается в зависимости от количества источников сливных вод. Чтобы трубы не замерзли, следует провести теплоизоляцию.

Даже учитывая значительное поднятие воды в грунте, можно вполне сделать канализацию при использовании био-септика (станции, в которой происходит естественное очищение). Оборудование не из дешевых, поэтому приобретать его следует только у проверенных изготовителей, уточнив основные параметры.

В первой камере отстаивается вода, во второй анаэробные микроорганизмы разлагают органические остатки. Третья сепарирует воду, четвертая разлагает органику.

Монтаж внутренней канализации

Порядок выполнения работ:

1. Установка стояков в близости от унитаза с выводом их концов на кровельное перекрытие и в подвальное помещение. В подвальном помещение производят их соединение с наклонной трубой с наружным выходом в емкость септика, а верхние концы – открыты или снабжены обратными клапанами.
2. Отдельные подводы от унитаза к стояку.
3. Подсоединение другого оборудования к стоякам выше входов унитаза.
4. Установка сифонов на все саноборудование.
5. Соединение сифонов с подводками.

Должна быть соблюдена плотность стыков и жесткость крепления системы к стеновым перекрытиям, не должно иметься трубных расхождений

При этом важно соблюдение правил:

• Сборка комплектующих стояков на 90° осуществляется из 2-ух пластиковых колен на 45°. При установке чугунного трубопровода в ход идут 2 отвода на 135°.
• Для устранения засорения встраивается косой тройник на 45° из пластика или чугуна с заглушкой и 1 колено или отвод из чугуна.
• Отводы, расположенные под потолком подвальных помещений, соединяют со стояками крестовинами или косыми тройниками. Расстояние от низа горизонтального раструба тройника или прямой крестовины до половой поверхности до 2 см.
• Для поворотов на стояках или переходах на горизонт применяют крестовины на 90° или прямые тройники.
• Для устранения неприятных ароматов делается вытяжка, для чего производят вывод фановой трубы через кровельное перекрытие на высоту до 0,7 м без соединения ее с дымоходом или вентиляцией. При невозможности установки фановой трубы делается монтаж воздушного канализационного клапана.
• Диаметры стояка и вытяжки равны. Объединение 2-х стояков возможно одной вытяжкой в верхних помещениях. Горизонтальные участки закрепляют подвесными кронштейнами.
• На стояках без отступов устанавливаются канализационные ревизии, чья высота стандартно – 1 м. При установке детали в угол, ее разворачивают под 45° относительно стеновой панели.
• При протяжении пластиковых конструкций через перекрытия их обустраивают в металлические гильзы. Верх выступает при этом на 2 см от половой поверхности, а низ – заподлицо с потолочным перекрытием.
• Установка стояка идет с надетой гильзой, закрепленной проволокой за верхний раструб крестовины или тройника.
• При последовательном подключении туалета и другого оборудования на горизонтальном участке между ними должен быть канализационный переходник. Разворот пластиковых деталей проводится на половину раструба тройника в сторону стеновой панели.
• Для закрепления применяют хомуты – 1 шт. на 0,5 – 1 м длины магистрали.
• Крепление чугунных труб производится стальными кронштейнами с загибом на конце под все элементы около раструба.
• Закрепление стояков к боковым панелям 1-2 хомутами на этаже.

По окончании монтажа проверяется герметичность системы.

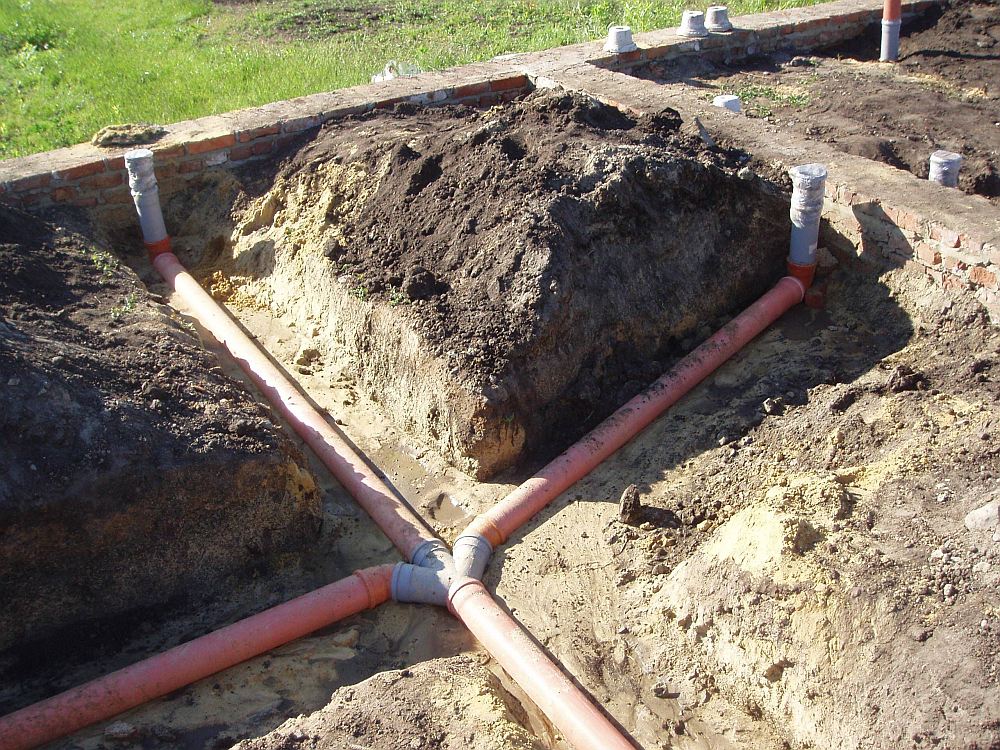

Внешняя канализация частного дома. Вид канализации снаружи

Принцип работы колпаковой печи

Колпаковая печь Кузнецова (в народе именуемая «Кузнецовка») получила название в честь своего создателя – И.В. Кузнецова, который занялся разработкой новой схемы отопления еще в начале 60-х годов прошлого столетия. Уникальная технология «свободного движения горячих газов» сразу же получила признание и стала пользоваться большой популярностью во всем мире.

Колпаковая печь Кузнецова: принцип работы

Особенность «Кузнецовки» заключается в том, что нагретые газы проходят и циркулируют по трубе благодаря собственной силе тяжести, в отличие от «принудительного» движения по дымоходу. Все мы знаем из уроков физики, что теплый воздух поднимается вверх, вытесняя холодный. Но, в отличие от канальных прототипов, здесь тепло не выходит из трубы, а собирается под колпаком. Постепенно он там остывает, и его вытесняют порывы борее горячего воздуха, поднимающиеся вверх.

Основным отличием канальной печи от колпаковой считается принцип движения горячего газа. В первой – дым как-бы вытягивается по трубе вверх, а в колпаковой – выталкивается. Сам колпак может служить емкостью для нагрева воды, приготовления пищи, сушилки и т.д. Таким образом, колпаковая печь может выполнять двойную функцию.

Печь «Кузнецовка»

То есть по функциональной характеристике, «кузнецовки» можно разделиться на:

• банные печи;
• печи для приготовления еды (хлебные, варочные, под казан, барбекю, гриль и т.д.);
• камин;
• печи для отопления;
• комбинированный тип.

Самыми распространенными являются именно комбинированные типы с возможностью приготовления еды и обогревом всего дома. Несмотря на возможность вариации стиля и формы, принцип действия колпаковой печи остается неизменным.

Схема движения газов в печи

Чтобы легче было понять основной принцип работы печи Кузнецова, представьте костер, разожженный на открытом воздухе. Из-за неограниченного доступа воздуха к огню, костер дает небольшое тепло. А теперь попробуем этот костер накрыть металлическим колпаком, оставив небольшой просвет снизу, чтобы совсем не загасить пламя. Горячий воздух пойдет вверх, нагревая стенки. Постепенно охлаждаясь, воздух начнет опускать к оставленному проему в то время, как его место занимает новая порция горячего воздуха. Это и есть принцип свободного движения горячих газов, который И.В. Кузнецов успешно применил в своей разработке.

Особенности конструкции

Сегодня в Сети можно найти более 150 разновидностей конструкции, но какой бы формы, стиля исполнения они ни были, все печи построены по одной методике. Конструктор, создавая схему кладки колпаковой печи, ставил перед собой две задачи: продуктивность и эффективность отопительной системы.

Возвести такую конструкцию не так-то просто. Необходимо четко придерживаться разработанной Кузнецовым И.В. порядовки

Изобретатель большую роль и внимание уделяет расположению внутренних каналов колпаковой печи

Колпак представляет собой отдельную камеру для задержки нагретого газа, что способствует экономии топлива и повышению КПД работы печи.

Стандартная конструкция «кузнецовки» предполагает наличие двух колпаков. Нижний объединен с топочной камерой, а второй колпак находится в верхней части печи. Задача первого колпака – разделить газы на холодные и горячие потоки. Именно это выгодно отличает колпаковую печь от канальной, где нагретый воздух, под действием тяги, свободно выходит наружу. Здесь же, горячий поток газа, выходящий из топки, стремится вверх, где задерживается под первым колпаком и долго аккумулирует тепло.

Дальше, поток стремится через проход во вторую камеру, где тоже задерживается под вторым потолком, так как проход находится у основания. Вследствие этого, горячий воздух, прежде, чем выйти по дымоходу, долго аккумулирует тепло в печи. Это дает высокий КПД – до 95 %. Если сравнить с эффективностью работы традиционной русской печи (канальной), то это больше на 45-50%.

Кроме свободного движения газа, колпаковая печь предполагает и механическое управление потоками. Для этого в конструкции устанавливаются задвижки. Они, по мере необходимости, могут задерживать и перенаправлять горячие потоки. «Летняя» задвижка предназначена для теплого времени года, когда печь используется в качестве варочной поверхности для приготовления еды. Открыв летнюю задвижку, поток горячего воздуха устремится вверх по дымоходу, не заходя под второй колпак.

Колпаковая печь для отопления дома

Какие выбрать трубы для канализации

Выбирая трубы для устройства канализации, следует учитывать такие их характеристики:

• стойкость к высоким и низким температурам, с учетом условий их эксплуатации;

• устойчивость к агрессивным средам;

• тип и качество внутренней поверхности, а именно, склонность к образованию илистых отложений.

Немаловажным фактором является и сложность работы с ними и прежде всего выполнение соединений.

Исходя из этих критериев, трубы пвх для канализации чаще всего используются для устройства системы внутри дома, а небольшую конкуренцию им составляют трубы ПП.

При этом для стояков и лежаков в основном применяются изделия размеров 110 мм, а для отводов – 50 мм.

Данный вид труб нельзя использовать для наружной канализации, для которой до недавнего времени практически единственным вариантом были чугунные изделия. Но теперь на смену им пришли гофрированные двухслойные трубы из полипропилена (ПП) или полихлорвинила (ПВХ).

Их отличает большая жесткость, способная выдерживать нагрузки как от грунта, так и от движения людей или транспорта. В зависимости от глубины заложения следует выбирать изделия с соответствующей кольцевой жесткостью.

Кроме труб, прокладка канализации выполняется и с использованием специальных комплектующих и фасонных изделий:

• отводов, для выполнения поворотов в системе;
• переходников;
• фитингов;
• муфт для соединения труб с разным диаметром;
• ревизионных люков;
• комплектов резиновых уплотнителей.

При использовании труб ПВХ или ПП обязательно должна устанавливаться противопожарная муфта на канализацию – ее функции сводятся к преграждению пути для огня, а также для поступления воздуха в помещение, в котором начался пожар и, таким образом, она служит пассивной противопожарной защитой.

Устанавливаются противопожарные муфты (ППМ) на стояки в перекрытиях и за счет специального вещества могут при нагревании увеличиваться в 8-10 раз, при этом расширение происходит как с внешней стороны трубы, так и внутри нее.

Конструктивно данное устройство имеет вид цилиндра и легко может быть установлено даже самостоятельно. Срок ее эксплуатации превышает 50 лет, но при возникновении нештатной ситуации способна на протяжении 3 часов оказывать противодействие огню.
