Как сделать мансарду: процесс монтажа своими руками

Мансардный этаж (мансарда) своими руками – строительство, устройство, монтаж + фото-видео

Использовать чердачное помещение более рационально можно, если там обустроить жилые комнаты, которые носят название мансарда.

Мансардный этаж может занимать всю площадь дома или только его часть (или гаража). Иногда мансардный этаж служит заменой второму этажу.

Мансардный этаж своими руками

Что такое мансардный этаж?

Если просто – жилая комната(ы) на чердаке (т.е. помещение чердачного типа)

Согласно строительной терминологии – мансарда (или этаж мансардный) — это жилое помещение, расположенное на последнем этаже дома, имеющего мансардную крышу (т.е. фасад мансарды частично или полностью ограничен поверхностями крыши).

Отличие мансарды от второго этажа – сравнительные характеристики

Если попытаться сравнить что лучше, мансарда или второй этаж, то получится примерно следующая картина.

ПараметрМансардаВторой этаж

Стоимость	Ниже. Величина экономии зависит от вида мансарды	Выше
Длительность работ	Ниже по сравнению со строительством этажа	Высокая
Высота вертикальных стен	До 1,5 м.п.	Свыше 1,5 м.п.
Нагрузка на фундамент и несущие стены	Ниже	Выше
Объем воздуха	Ниже за счет скошенных стен	Выше
Площадь	Полезная площадь меньше за счет «глухих» зон в месте примыкания кровли к стене	Выше
Планировка помещения	Планировка мансардного этажа осуществляется с учетом наличия глухих зон	Свободная
Площадь участка	Не изменяется	Не изменяется
Освещенность	Лучше, за счет наклонных окон света проникает больше	Зависит от количества и места расположения окон. Кроме того, глубокий откос окна задерживает 2/3 солнечного света
Площадь остекления	На 25% меньше, нежели при использовании вертикальных окон	Минимум 1:8 к площади поверхностей стен (зависит от месторасположения)
Окна	Наклонные мансардные	Вертикальные
Температурный режим	При правильном выполнении всех этапов работ практически одинаковый	При правильном выполнении всех этапов работ практически одинаковый
Потери тепла	Выше	Ниже
Потребность в теплоизоляционном материале	Ниже	Выше. Перекрытие над этажом нужно утеплять
Эстетичность строения	Дом с мансардным этажом смотрится более элегантно и необычно	Типовая конструкция

Однако стоит отметить, что есть случаи, когда нельзя строить мансардный этаж. Например:

несущие стены и фундамент могут не выдержать дополнительной нагрузки;

стены построены из пористых материалов, которые могут разрушиться.

малые габариты дома. При обязательной высоте в 2,3 м. (по санитарным нормам, СНиП ограничивается 1,5 м) трудно обустроить полноценное жилое помещение при незначительной площади поверхности. Если ширина дома менее 5 м.п. возводить мансарду нет смысла. Полученная площадь будет незначительна, а затраты на нее велики.

Считается ли мансарда вторым этажом?

Согласно нормам градостроительства, надстройка мансарды не влияет на этажность здания. Т.е., частный дом, в котором устроен второй этаж мансардный считается (является) одноэтажным домом.

Документация, регламентирующая расчет и строительство второго этажа мансардного типа.

Надстройка мансардного этажа регулируется положениями следующих нормативных документов:

1. СНиП «Жилые здания»;
2. СНиП II-3-79 «Строительная теплотехника» (нормирует обустройство ограждающих конструкций, в т.ч. кровли);

Дизайн мансарды своими руками. Сильные стороны мансарды

Если оборудование и оформление чердака было проведено на необходимом уровне, то пребывание там не будет разниться от нахождения в любой другой части дома. А значит, на мансарде можно создать комнату с любыми функциями, от гостиной или спальни до ванной или гардеробной.

Основными достоинствами мансарды являются:

Дополнительная жилплощадь по низкой стоимости .

Доказано на практике, что стройка еще одного этажа или пристройка комнаты по финансам обойдется вдвое дороже, чем полноценное оборудование жилой мансарды.

Экономия свободного пространства участка .

Оформление чердака на даче позволяет сильно сэкономить пространство и оставить больше места для других нужд.

Эстетическая сторона и необычность .

Внешне дома с мансардной надстройкой более интересны, изящны и существенно отличаются от невзрачных соседних строений.

Возможность воплощения дизайнерских решений .

Дизайн комнаты на чердаке целиком зависит от воображения и оригинальности хозяев дома. Зачастую мансарду обустраивают уже в жилом строении, поэтому делают ее со знанием дела и учетом всех возможных достоинств и недостатков. Как правило, именно дизайн делает затем это помещение для домочадцев самым привлекательным и уютным для отдыха.

Слабые стороны мансарды

Перед тем как обустроить чердак в доме, следует провести необходимые расчеты и быть готовым к серьёзным финансовым вложениям. Строительство полноценной мансарды предполагает большую площадь крыши, нежели в обычном строении со стандартным чердаком. Следовательно, строительных материалов понадобится тоже больше.

Добавьте сюда необходимость проведения дополнительных строительных работ по обшиванию, прокладке электропроводки и монтажу вентиляции, а также внутренние отделочные работы.

При строительстве мансарды следует учесть возможные проблемы:

Больший вес конструкции .

Термоизоляция и увеличение площади крыши (для удобного пользования внутренним подкровельным пространством) приводят к утяжелению крыши в полтора, а иногда и два, раза. Поэтому следует заняться укреплением фундамента и каркаса.

§ Переделываем чердак под мансарду: отделка стен

Для черновой отделки стен используют гипсокартон. Если в дальнейшем планируется устройство вертикальных стенок или встроенных шкафов в нижней зоне подкровельного пространства, то для обшивки подойдут «потолочные» гипсокартонные листы толщиной всего 9,5 мм (от $4 за лист 1200 × 2500 мм) . Однако стены рекомендуется облицовывать более солидным гипсокартоном – толщиной 12 мм. К тому же черновую отделку часто выполняют в два слоя.

Согласно нормативным требованиям, перед облицовкой стен монтируют электропроводку и пр. коммуникации. В обшивке обязательно делают отверстия под розетки и выключатели. Гипсокартон прикручивают саморезами, расстояние между которыми не должно превышать 16 см. Между гипсокартонными листами оставляют зазор 6-8 мм. В дальнейшем стыки грунтуют, проклеивают серпянкой (особой сеткой) и шпаклюют. Когда шпаклёвка высохнет, швы шлифуют наждачной бумагой. В результате получается совершенно ровное основание под чистовую отделку – покраску, оклеивание обоями. Возможна также облицовка керамической плиткой. Правда, в этом случае надо использовать влагостойкий гипсокартон или гипсоволоконные плиты. Перед отделочными работами стены покрывают соответствующей грунтовкой.

1. Монтаж обшивки начинают с потолка. Листы гипсокартона прикручивают к планкам саморезами.

2. Листы укладывают со сдвигом на 25 см друг от друга. Саморезы прикручивают с помощью шуруповёрта или дрели со специальной насадкой – ограничителем глубины хода, что обеспечивает одинаковое положение головок (почти заподлицо с поверхностью обшивки). Для удобства используют самодельную подпорку, которая удерживает лист в наклонном положении.

3. Выступающую кромку горизонтального откоса подгоняют рубанком под обшивку.

4. Используя вспомогательную доску, размечают заготовки и по разметке раскраивают вертикальные откосы.

5. Саморезами крепят вертикальные и нижние горизонтальные откосы. Углы укрепляют уголковым перфорированным профилем.

6. Стыки и углы обрабатывают шпаклёвкой для гипсокартона.

4.95 Рейтинг 4.95 (10 Голосов)

Что почитать по теме:

• 17/11/2015 — Интересное решение дома на консолях. Пример строительства
• 17/11/2015 — Коттедж из бревен. Особенности строительства бревенчатых коттеджей
• 17/11/2015 — Как установить камин правильно. Пожарная безопасность каминов
• 17/11/2015 — Правильная укладка пола плиткой своими руками. Варианты решения
• 17/11/2015 — Металлическая профилированная (из профлиста) кровля. Ее устройство

Основные работы

Весь процесс формирования дополнительного помещения можно разделить на несколько основных этапов:

Укрепления фундамента

Строительство стоит начать с самого важного этапа – укрепления фундамента и стен. Этот процесс сделает здание наиболее безопасным для проживания

Все работы можно разделить на несколько основных этапов:

• Дом нужно освободить от всей мебели, которая в нем находилось;
• Здание следует поднять на небольшое расстояние при помощи домкрата;
• С внешней стороны фундамента требуется натянуть специальныйармопояс. В первую очередь, следует сделать мощную подушку из песка, уложив его под низ траншеи. Далее, поверх старого фундамента требуется сделать обрешетку из деревянного перекрытия. В последнюю очередь нужно натянуть арматуру. Благодаря этой хитрость, конструкцию можно нагружать еще более, чем на 200 килограмм;
• С внешней и внутренней стороны дома нужно укрепить стены, выстроив дополнительные деревянные балки в зонах перекрытия;
• Со стороны внешнего каркаса также выстраиваются дополнительные балки в горизонтальном направлении по всему периметру.

Сразу же после укрепления здания, можно приступить к основным работам по формированию второго этажа.

Строительство дополнительного этажа

1. Первое, что нужно сделать – это подготовить крышу к новым работам. Сначала, требуется снять все кровельное покрытие. После чего, необходимо аккуратно демонтировать строительный каркас и изъять все несущие балки;
2. Как только этот процесс завершен, можно поднять весь необходимый материал на второй этаж при помощи специального подъемного крана;
3. Теперь, можно приступить к процессу создания будущих стен. Для этого вдоль площади периметра требуется установить вертикальные продольные балки. Впоследствии к ним будут прикреплены стропила;
4. Теперь, можно приступить к формированию стен, сделав обшивку из панелей ДСП. При необходимости можно дополнительно уплотнить их утеплителем или изоляционным материалом;
5. На каркасе крыше обустраивается обрешетка, на которую будет наложен кровельный материал.

Вся основная работа выполнена, теперь, останется обустроить пол, стены и потолок в новом помещении.

Проем и лестница

Перед началом работы, стоит определить, где будет располагаться лестница на второй этаж и проемы для будущих окон.

Для их формирования стоит сделать несколько основных шагов:

• С внешних сторон требуется заранее сделать проемы, в которых будут сформированы окна, в соответствии с их параметрами;
• Внешние перекрытия лучше сделать из сплошных панелей ДСП, в них впоследствии легче будет сделать проемы под межкомнатные двери;
• В последнюю очередь, формируется лестница, позволяющая перемещаться с первого этажа на второй.

Конечно же, построение полноценного второго этажа – это задача трудоемкая. Формирование мансарды займет в несколько раз меньше времени и усилий.

Особенности постройки мансарды

Существует несколько особенностей построения мансарды. Такие нехитрые правила помогут значительно облегчить процесс формирования.

Кроме этого, новый этаж получится качественным и долговечным:

Пошаговый план проведения работ

Стандартный алгоритм работ включает этапы:

Заложение межэтажного перекрытия, с обязательной изоляцией потолка нижнего этажа, установкой лестницы и заполнением возможных пустот шумо- и теплоизолирующими материалами. На этом же этапе настилается черновое покрытие пола мансарды.
Возведение вертикальных несущих стен. С современными облегченными материалами просто работать, стены закладываются из сип-панелей (каркасные конструкции) или легких блоков. Сложности возникают лишь при работе с брусом или наличии в проекте треугольных фронтонов. В таких случаях возможны два пути действий – строительство стены ступеньками с последующей изоляцией пустот, или затратная и трудоемкая, но более надежная сборка фронтона из распиленных элементов.
Установка силовой стропильной конструкции. Предпочтение отдается древесине, но в ряде случаев владельцу проще собрать каркас кровли из согнутого холодным способом металлопрофиля на болты и заклепки. Вне зависимости от выбранного способа, первыми монтируются основные опоры – мауэрлат, вертикальные стойки (при наличии), следующими – стропила и лишь потом – дополнительные опоры. В ходе этих работ проверяется уровень и надежность крепления каждого элемента.
Закрепление рам мансардных окон (при наличии).
Утепление и звукоизоляция кровли. Данные работы проще вести на этапе строительства, набив с внутренней стороны парозащитную пленку и черновой настил, заложив в межстропильное пространство утеплитель и закрыв его полотнищами гидроизоляции. Между утеплителем и наружным изоляционным слоем предусматривается обязательный вентзазор в 1-2 см, с возможностью отвода конденсата вниз за пределы кровли. На этом же этапе проводится закладка вентиляционных каналов для проветривания кровли.
Настил основания под кровельные материалы и само покрытие крыши мансарды

На данном этапе важно не забыть о необходимости аэраторов, конька и карнизных продух, потребности в усиленной изоляции проблемных зон (ендовы, окна, проходные конструкции) и монтаже системы сбора и отвода воды.
Внутреннее обустройство мансарды, а именно – заложение систем освещения и обогрева, отделка полов, потолка и стен, установка стеклопакетов, дверей. В ряде случаев на мансардном этаже собираются и облицовываются легкие перегородки.
Наружная отделка стен и монтаж дополнительных элементов.

Как сделать мансарду в готовом доме. Мансардная крыша своими руками

Мансардная крыша — крыша, под которой находится отапливаемое жилое помещение. Она добавляет зданию еще один эксплуатируемый уровень, увеличивает полезную площадь, придает дому оригинальность и уменьшает потери тепла.

Сделать мансардную крышу своими руками несложно. Нужно знать правила выбора материалов и порядок монтажа. Об этом и расскажем.

Конструкция мансардной крыши может быть разной. Главное требование — пространство под скатами должно быть жилым.

От чердака мансарда отличается:

• потолком, который по высоте пригоден для комфортного нахождения людей;
• естественным освещением, то есть наличием окон;
• утеплением, вентиляцией (не во всех случаях).

Самые практичные варианты мансардной крыши:

Двускатная . Классический вариант, состоит из двух скатов. Чем больше уклон крыши, тем больше полезная площадь мансарды. Чтобы увеличить внутреннюю площадь, стропильные элементы размещают ближе к стенам. Крутые скаты делают боковины непригодными для обычной эксплуатации. Но выход есть — часто там создают шкафы и полки.

Ломанная. Нередко используют именно такую конструкцию. Это тоже вариант двускатной крыши, но у которой скаты имеют различные углы наклона. Но в местности с сильными ветрами лучше отдавать предпочтение более пологим кровлям — у них меньше парусность.

Ломаная крыша дает возможность сделать потолки выше и увеличить жилую площадь мансарды. Снег и вода на ней не задерживаются. Однако возводить её сложнее, стропильная система будет массивнее, профессиональных навыков потребуется больше.

Односкатная . Самая простая по конструкции, однако смотрится оригинально. Состоит из одного ската, опорами для которого служат разноуровневые стены здания. Угол наклона ската должен быть достаточно острым находиться — от 35 до 45 градусов. При меньшем уклоне зимой на крыше будет задерживаться снег, а это дополнительная нагрузка на опору.

Также на высокой стене обычно делают большое окно. Оно обеспечивает естественное освещение и делает дом более интересным.

Выбор материалов сводится к определению, какие лучше взять:

• кровельные материалы;
• материалы для утепления.

Кровельные материалы — финишные покрытия для крыши. Их выбирают, исходя из эксплуатационных, декоративных и ценовых характеристик.

Варианты отделки мансарды своими руками, фото стен и потолков

Частично или полностью стенами мансардной комнаты является крыша. Если дом изначально строится с мансардой, то и утепление следует проводить непосредственно после возведения стропильной системы. Для этого снизу к стропильным ногам подшивают доски или фанеру, а сверху на них укладывают пароизоляционную мембрану.

Сделать это нужно правильно, прочитав на упаковке, какой стороной ее следует стелить. Поверх мембраны укладывают утеплитель, крепят его, а на стропильные ноги прибивают рейки обрешетки под кровельный материал. Все это закрывают ветрозащитной пленкой и монтируют кровлю.

Полноценная квартира-студия, обустроенная на чердаке частного дома

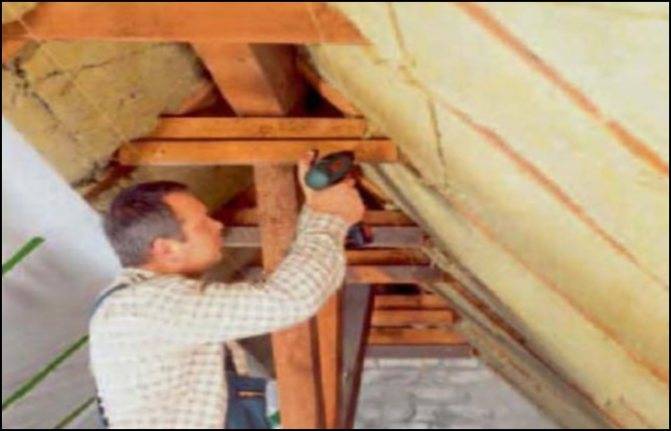

В результате этого скаты крыши будут иметь хорошую теплоизоляцию. В другом варианте отделка мансарды своими руками (фото не даст слукавить) производится уже после возведения дома. В этом случае утеплитель подшивают изнутри, а уже на него делают стены из гипсокартона, многослойной фанеры или иного листового материала. Утепление фронтонных стен мансарды производится аналогично.

Широкие пластиковые окна обеспечивают естественное солнечное освещение в мансарде

Оформление мансарды гипсокартонными листами

При проведении отделки стен на мансарде гипсокартоном мы многократно выигрываем, так как он позволяет сразу выравнивать и утеплять стены, его легко обрабатывать и монтировать, его можно оформить любым отделочным материалом, даже обоями. Кроме того, гипсокартон позволяет создавать различные архитектурные «излишества» вроде ниш, арок и колонн. Технология отделки мансарды листами ГКЛ ничем не отличается от способа отделки любого другого помещения.

С помощью гипсокартона можно создать идеально ровные поверхности стен и потолка

Финишная отделка стенового и потолочного пространства

Одним из мэйнстримных направлений в дизайне мансардного этажа, является отделка его евровагонкой. Хотя это один из самых старых способов, он не потерял актуальности у современных дизайнеров. Если вы изначально планируете обшивать мансардный этаж древесиной, то вам не нужно создавать стены из гипсокартона.

Достаточно будет подшить к стропилам доски вплотную торцами друг к другу. Еще лучше, если у них будет паз и гребень, как у половой рейки. Евровагонку в этом случае можно будет крепить непосредственно на стены, не возводя дополнительного каркаса.

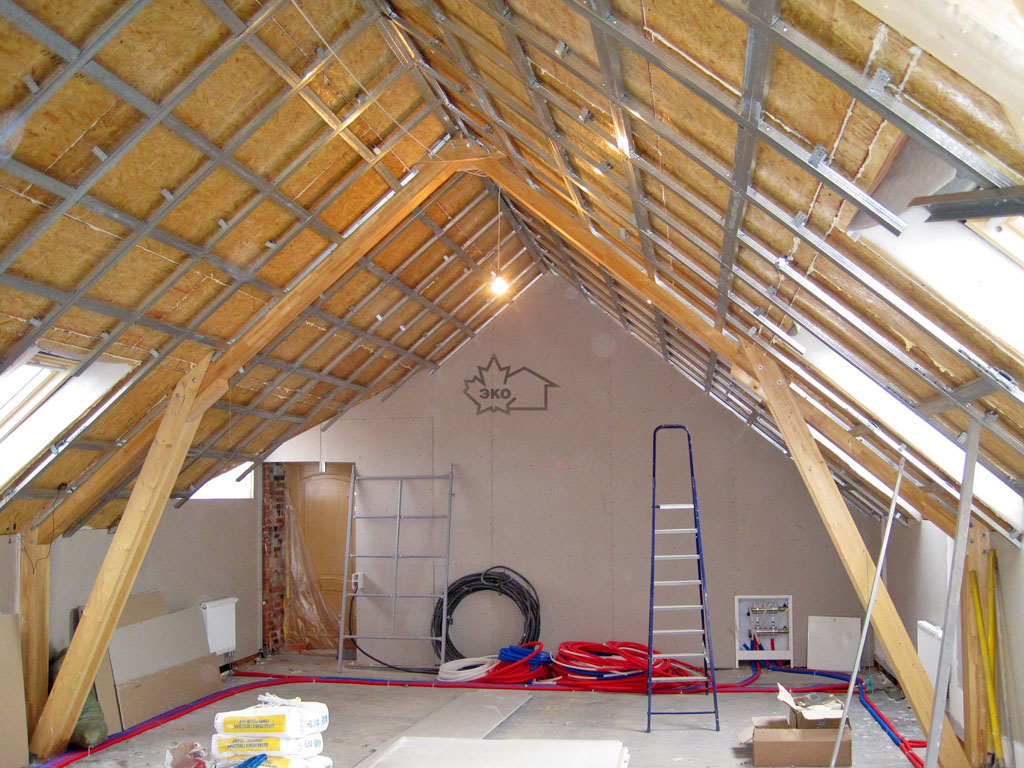

Под листы гипсокартона можно монтировать теплоизолирующий материал

Богатство вариантов деревянного декора позволяет использовать вагонку совершенно различным образом:

• покраска досок вагонки светлыми тонами вперемешку с темными очень эффектно выделит эту декоративную облицовку в интерьере;
• если использовать блок-хаус, то можно весьма изящно разделить помещение на различные зоны. При этом видимые детали стропильной системы могут контрастировать со стенами. Их можно окрасить морилкой наиболее подходящего цветового оттенка;

Отделка стен мансарды декоративными панелями из МДФ

• очень к месту будут обои с шелкографией на фанерном основании по всей стене. Это украшение нужно обрамлять декоративным молдингом;
• особо эффектно сочетается с подобными стенами антикварная мебель «под старину».

Стены чердачного помещения оклеены обоями и облицованы ПВХ-панелями

Технология облицовки евровагонкой

Для некоторых крепление евровагонки на каркас является предпочтительнее других вариантов отделки мансарды своими руками. Фото этого процесса могут последовательно проиллюстрировать порядок проведения всех работ:

• покупаем самые светлые породы евровагонки, к которым можно отнести: клен, ясень, пихту, ель. Это визуально слегка увеличит пространство;
• нам будут необходимы рейки 5-15 см шириной;
• соединяем их между собой готовым пазом и гребнем;

Деревянная вагонка — экологичный материал, он подходит для отделки детских комнат

• перед тем, как начать монтаж на стены набиваем каркас из рейки 15х45 мм через промежуток 50 см;
• вагонку крепим специальными скобами или мелкими гвоздями к построенному правильно каркасу;
• затем покрываем поверхность реек защитной пленкой. В этих целях используем лак, морилку или мастику.

Евровагонка в сочетании с элементами стропильной системы на чердаке

Стены и потолок мансардного помещения облицованы пластиковыми панелями

Как мы видим, существую многочисленные варианты отделки мансарды своими руками. Фото многих из них говорят нам, что сделать подобное мы тоже в состоянии. Главное здесь — проявить фантазию и аккуратность. При этом не нужно забывать о тех рекомендациях, которые мы вам дали. Именно отделка мансарды внутри позволит расширить территорию до светлого и просторного личного кабинета, отличной бильярдной, тренажерного зала или жилой комнаты.

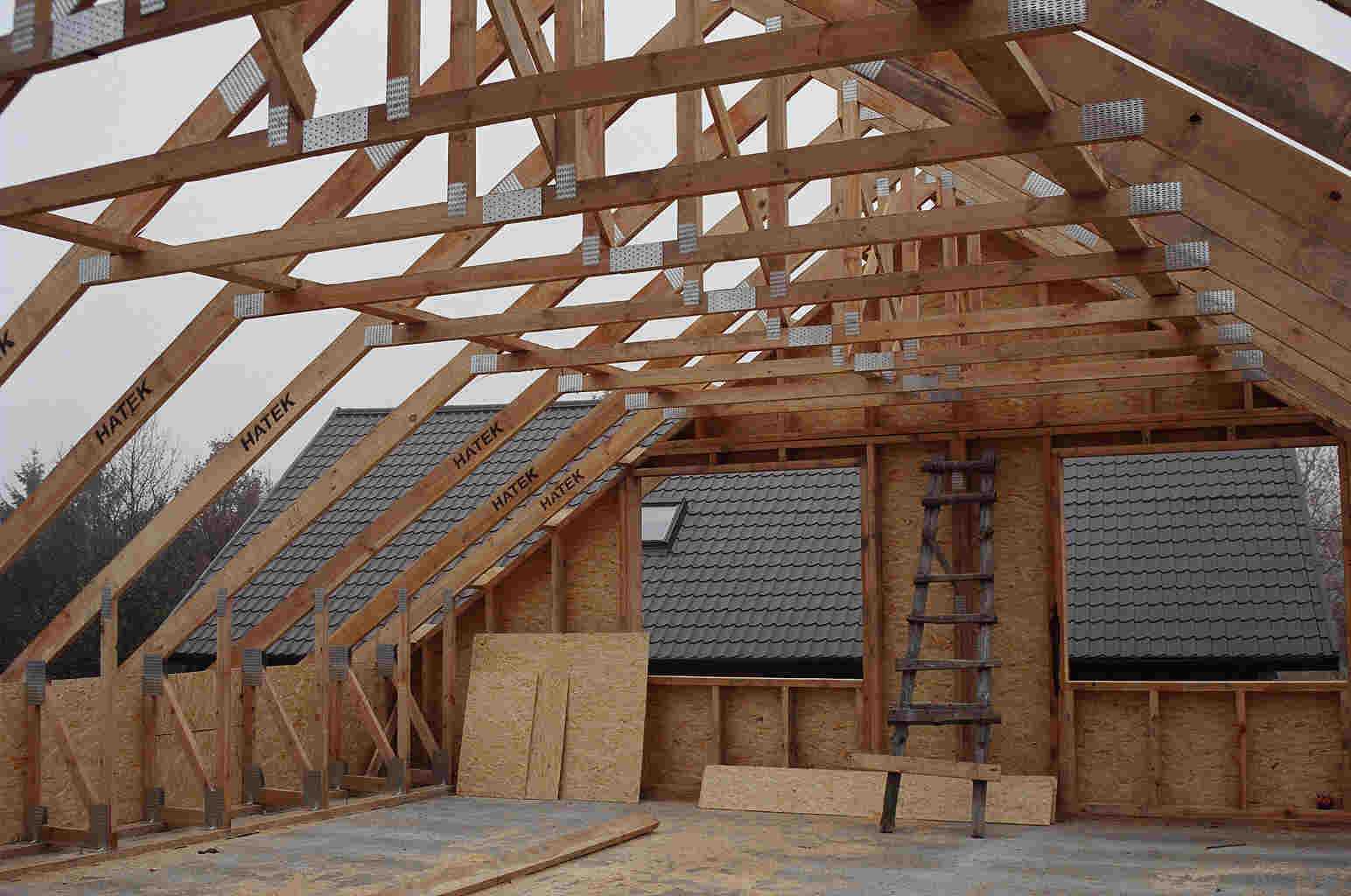

Стропильная система

Угол наклона

Классический вариант углов наклона крыши

Угол наклона скатов влияет не только на высоту конька. От его величины зависит степень снеговой и ветровой нагрузки. Чем меньше этот показатель, тем большую нагрузку оказывает снеговой покров на несущие конструкции здания. При увеличении угла наклона снеговая нагрузка уменьшается, а вот ветровая увеличивается.

Виды стропильных систем ломаных крыш

Существует два основных типа конструкции стропильных систем.

Висячая конструкция

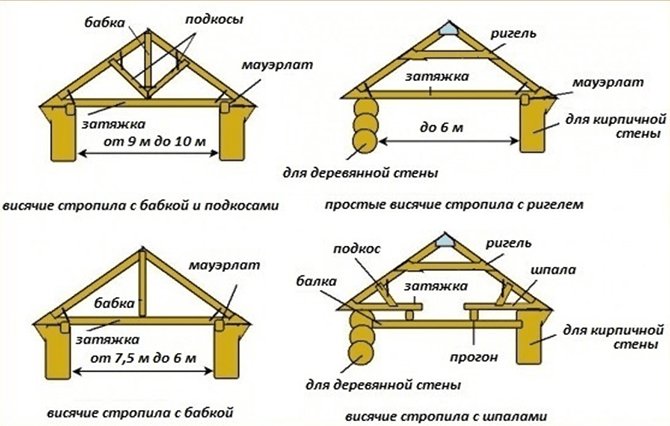

Виды висячих стропил мансардной кровли

Когда стропильная нога опирается только на мауэрлат (в нижней части), а верхней части стыкуется с зеркальной парной стропилой. Для придания конструкции дополнительной жёсткости такая система фиксируется и распирается специальными элементами: кобылками, нарожниками, бабками, затяжками.

Наслонная система

В наслонной системе стропильные ноги имеют две опоры: внизу – мауэрлет или лаги, в верхней – коньковый прогон.

Как рассчитать ломаную крышу

Принцип расчёта ломаной крыши ничем не отличается от приведённого выше расчёта двухскатной кровли. Единственный дополнительный шаг в этом случае – разбивка сложных звеньев на простые составляющие.

Для определения высоты конька в «треугольнике», образованном висячими стропилами и чердачным перекрытием воспользуемся той же формулой, что в первом случае. Переведём значение угла в относительную величину, по таблице Брадиса, и умножим полученное число на величину равную ½ чердачного основания (половине расстояния между стойками).

Длину стропильной ноги рассчитаем по формуле Пифагора.

А2 + В2 = С2

Где А и В высота в коньке и половина расстояния между стойками, соответственно, а С – длина стропильной ноги.

Наслонную стропилу посчитаем либо по углу и высоте стойки, либо по формуле Пифагора.

Также как в первом случае, путём подбора вариантов, выберем оптимальные габариты мансарды и посчитаем площадь каждого ската.

Какого сечения требуются стропила

Для определения сечения стропильных ног и расстояния между ними кроме постоянной нагрузки, состоящей из веса самой конструкции (массы кровельных материалов, теплоизоляционного слоя, паро и гидробарьера, стропильных ног и обрешётки) потребуется рассчитать величину временной нагрузки (снег, ветер, люди).

Для этого по карте определяют, в какой зоне располагается строение.

По таблице находят расчётный вес снегового покрова для конкретной местности.

Пользуясь формулой, рассчитывают снеговую нагрузку.

S = Sg × μ

Где:

• Sg расчётный вес снежного покрова (по таблице);
• Μ – коэффициент, зависящий от угла наклона кровли.

Если уклон скатов более 60 градусов, то поправочный коэффициент не учитывают. Считается, что на таких кровлях снег не задерживается.

• При уклоне кровли менее 250 поправочный коэффициент равняется 1;
• При уклоне кровли от 250 до 600 поправочный коэффициент равняется 0.7.

Для расчёта ветровой нагрузки также используют специальную карту и таблицы:

№ п\п	Высота строения в метрах	Зона А	Зона Б	Зона В
1	До 5	0.75	0.5	0.4
2	От 5 до 10	1	0.65	0.4
3	От 10 до 20	1.25	0.85	0.55

• зона А – открытая местность (степи, лесостепи, пустыни, тундра или лесотундра, приморские территории);
• зона Б – городские участки с постройками, лесные массивы, искусственные и естественные высотные препятствия;
• зона В – городские участки с плотно расположенными многоэтажными строениями.

Используя формулу Wp = W × k × c определяют ветровую нагрузку для конкретного случая.

Для зданий расположенных в сложных климатических зонах (с обилием осадков и сильными порывистыми ветрами) расчёт снеговой и ветровой нагрузок следует проводить более тщательно. Для ознакомления с основными правилами, посмотрите тематическое обучающее видео.

• Электродрель;
• Шуруповёрт;
• Пила;
• Электролобзик;
• Болгарка с диском по дереву;
• Стамеска;
• Топор;
• Строительный уровень;
• Отвес;
• Измерительные приборы и карандаш.
