Разводка проводов и кабелей
Прокладка кабелей внутри дома может происходить открытым или скрытым способом. Предпочтение отдается открытому способу, так как это обеспечивает максимальную пожарную безопасность. Скрытый способ требует точного соблюдения нормативов, но также используется, поскольку более эстетичен в общей концепции дизайна интерьеров.
Открытая проводка гораздо дешевле и менее трудоемкая. Провода при этом прокладываются прямо по поверхности стен и перекрытий. Сделать это можно одним из следующих способов:

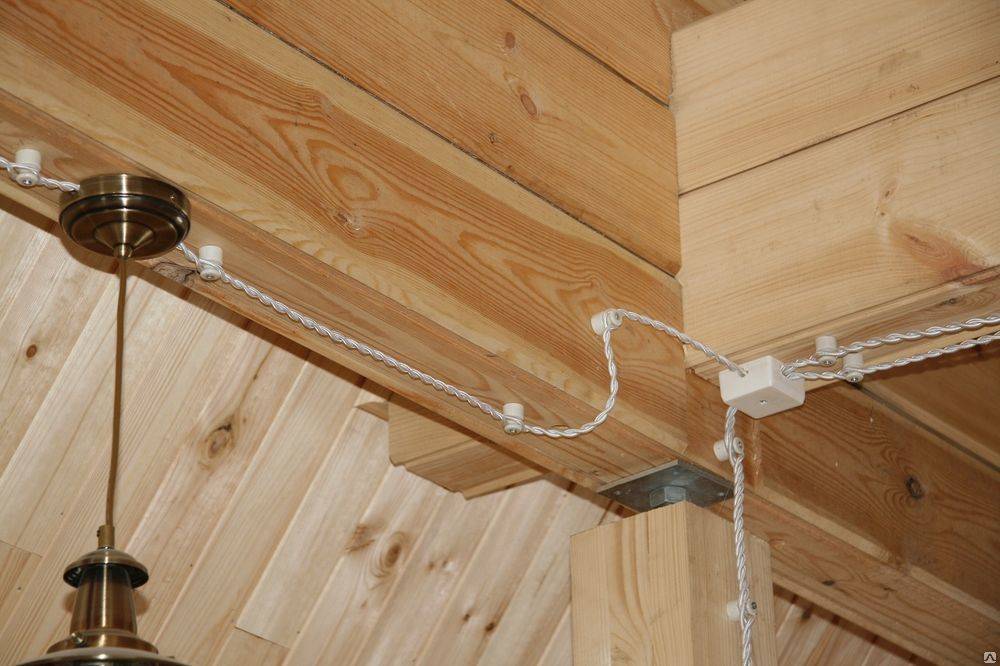

На изолирующих роликах (ретро-технология),
В гофрированной трубе,
В пластиковых коробах.
Скрытая проводка требует соблюдения огромного количества норм противопожарной безопасности и масштабных работ внутри здания:
- Вся проводка должна располагаться внутри медных или стальных труб. В последнем случае внутренняя стенка трубы должна иметь антикоррозионное покрытие,
- Любые переводы и соединения с распределительными коробками должны выполняться сваркой, пайкой или с помощью резьбы,
- На горизонтальных участках необходимо предусматривать гарантированный уклон и дренаж для удаления конденсата,
- Трубы в обязательном порядке подлежат заземлению.
Конечная точка подвода скрытой проводки будет иметь следующий вид:
Притягательность электропроводки
Скрытая проводка — ничего лишнего
Укажем основные преимущества скрытой электропроводки:
- Все стены и перекрытия прекрасно выглядят, поскольку полностью отсутствуют элементы разводки, которые ухудшают дизайн;
- Выключатели и розетки, которые утапливаются в стене, не доставят серьезных проблем, когда будет происходить установка мебели и иных предметов интерьера;
- На стены будет гораздо проще клеить обои или иное покрытие;
- Грамотно сделанная разводка существенно увеличит степень безопасности помещения от любого рода возгораний;
- Кабель в трубе заменить достаточно просто;
- Минимальный риск в повреждении проводки механического характера;
- Электроарматура не будет собирать пыль и являться опорой для последующего появления паутины.
Правила прокладки электрокабеля в деревянных конструкциях
Прежде, чем заняться монтажом электропроводки в деревянном доме, следует изучить некоторые особенности этого мероприятия, характерные для построек, выполненных из бруса или бревна. Правила электрификации деревянного строения отличаются от разводки электрокабелей и установки оборудования, производимых в домах, возведенных из камня, кирпича или строительных блоков
Основное отличие заключается в горючести древесины, что обуславливает особую осторожность при проведении всех работ, связанных с подведением электропитания к каждой точке

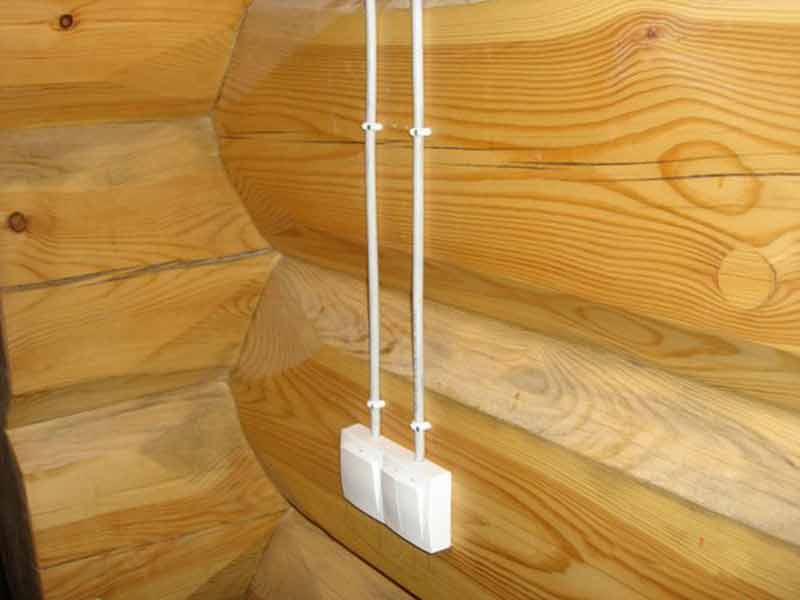

В деревянном доме лучше выбрать открытый способ прокладки проводов
Вторая особенность постройки из пиломатериалов – в значительной ее усадке, степень которой необходимо учитывать, разводя электрическую проводку . Указанные особенности строений, возведенных из древесных стройматериалов, диктуют следующие правила, которые требуется соблюдать, монтируя электропроводку своими руками:
предпочтение отдается электрокабелю с медной силовой жилой, как более гибкой и меньше подверженной повреждениям при изгибах и растяжениях;
в приоритете открытый (наружный) способ прокладки проводов;
использование металлических (негорючих) подрозетников и распределительных коробок;
отверстия в стенах для прокладки кабелей между различными комнатами и при вводе в дом отгораживаются от древесины металлическими футлярами (гильзами);
при монтаже электропроводки закрытым способом кабель прокладывается только в сплошной металлической трубке, применение для этих целей гофрированных кабель-каналов категорически запрещено;
рекомендуется использовать провод, защищенный несколькими слоями негорючей оплетки, наружный диаметр которого минимум на 40 % меньше внутреннего сечения футляра или монтажной трубки;
особое внимание уделяется защите от короткого замыкания (установка автоматов и УЗО), заземлению всех электроприборов с подключением к соответствующему контуру, созданию эффективной защиты от попадания молнии;
распределительный электрощиток монтируется к деревянной стене посредством надежной диэлектрической негорючей пластины.
Эти правила обеспечат вам максимальную безопасность в процессе эксплуатации электроснабжения, ведь больше половины случаев возникновения пожаров в деревянных постройках спровоцированы неполадками в электропроводке. По причине противопожарной безопасности, в ущерб эстетическим предпочтениям, специалисты рекомендуют при разводке проводки по дому использовать открытый способ монтажа кабелей.

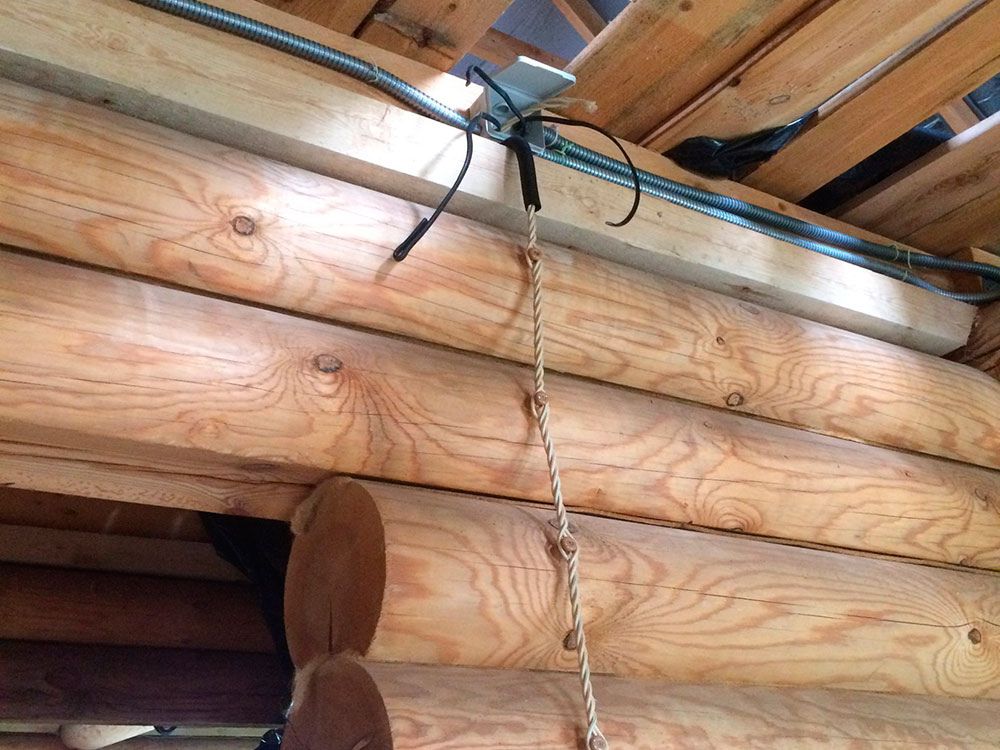

Если все же в предпочтении скрытая (внутренняя) прокладка проводов, закладку металлических футляров для электрокабелей необходимо производить при возведении стен. Это трудоемкий процесс, требующий, к тому же, точных расчетов при проектировании электроснабжения, чтобы максимально снизить вероятность деформации каналов от давления строительных конструкций при усадке дома. По этой причине чаще отдают предпочтение открытому монтажу проводки в деревянном доме, как более безопасному и поддающемуся контролю в период эксплуатации.

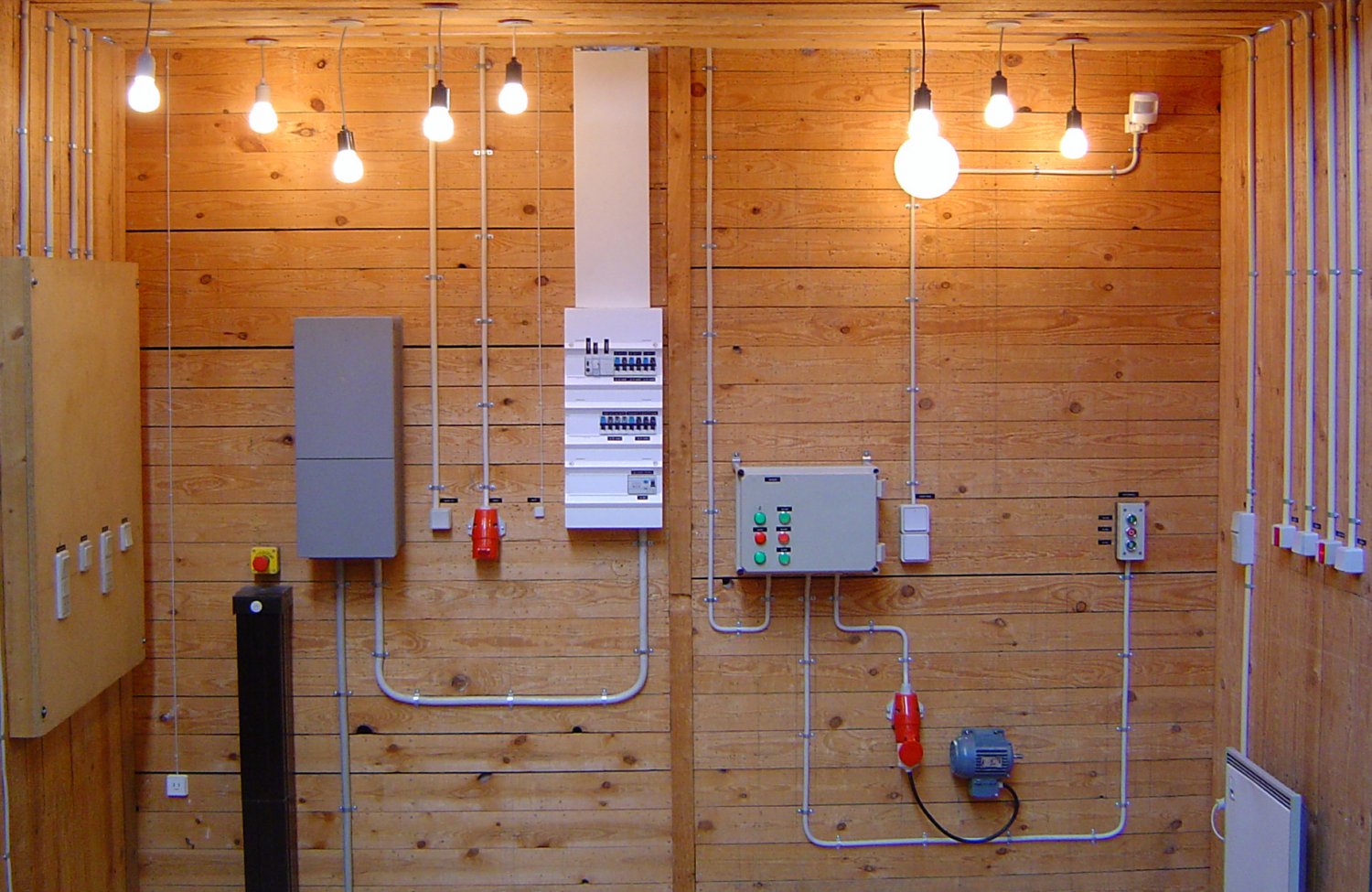

Кабель-каналы удобны и функциональны
При открытом способе прокладки кабелей используются два варианта монтажа проводов. Первый, считающийся несколько устаревшим, предполагает фиксацию проводки на специальные диэлектрические изоляторы, что устанавливаются с определенным шагом согласно схеме разводки. Такой способ проигрывает в эстетичности, но при этом наиболее простой в монтаже, безопасный и наименее затратный в смысле материальных вложений. Открытую разводку на изоляторах сейчас применяют все реже, предпочитая прокладывать электрокабели в специальных закрывающихся футлярах, что монтируются поверх деревянной стены или потолка. Прокладка проводов в настенных кабель-каналах удобна, функциональна и позволяет реализовывать сложные схемы разводки, соответствующие современным требованиям по электроснабжению частных домов.
Составление схемы электропроводки
Оговоримся сразу: речь идет об однофазной сети с напряжением 220 вольт, которая уже подведена к частному дому площадью 100—150 м² или квартире. Проектированием и монтажом трехфазных электросетей на 380 В для больших загородных коттеджей занимаются специализированные организации. В этом случае самостоятельно браться за разводку электрики не имеет смысла, поскольку без проекта электроснабжения и согласованной исполнительной документации управляющая компания не позволит осуществить подключение к своим коммуникациям.

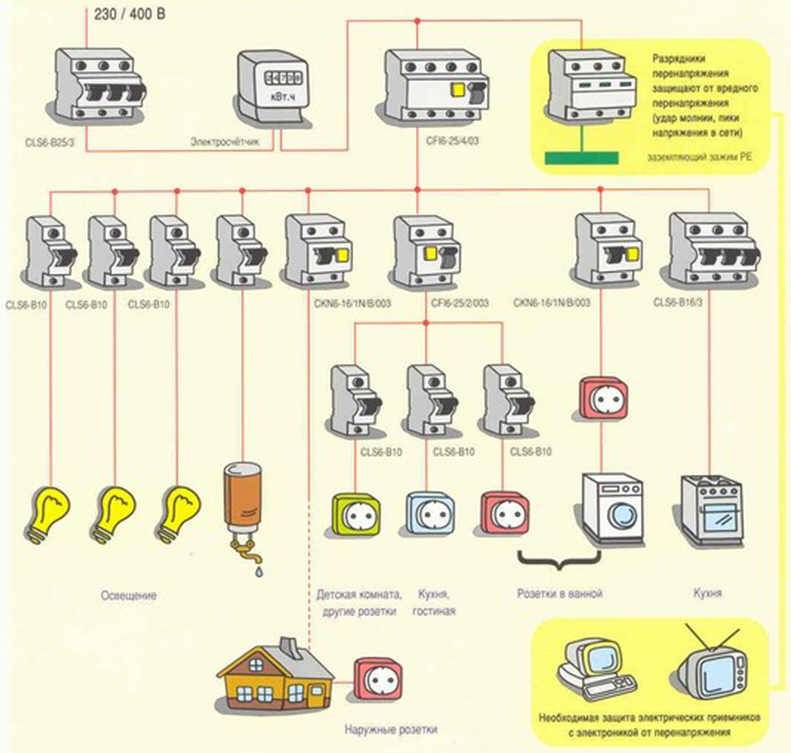

Итак, изображенная выше типовая схема электропроводки для жилого здания включает в себя такие элементы (начиная от ввода кабеля):
- вводной автоматический выключатель номиналом 25 ампер;
- электрический счетчик (желательно – многотарифный);
- устройство защитного отключения — УЗО, рассчитанное на ток срабатывания 300 мА;
- дифференциальный автомат на 20 А, срабатывающий при токе утечки 30 мА, — для защиты розеточной сети;
- автоматические выключатели номиналом 10 А на освещение (количество зависит от числа линий к светильникам);
- электромонтажный шкаф, снабженный нулевой и заземляющей шиной, а также DIN-рейками для крепления автоматов и УЗО:
- кабельные линии с распределительными коробками, ведущие к розеткам для подключения бытовой техники и осветительным приборам.
Функциональное назначение перечисленных элементов следующее. Автоматические выключатели защищают ветви или систему в целом от короткого замыкания, УЗО предохраняет вас от поражения током, а дифференциальный автомат совмещает 2 эти функции. Последний должен устанавливаться на каждую силовую линию. Чтобы уберечь домашние электроприборы от перепадов напряжения, можете дополнить схему защитным реле, устанавливаемым после главного УЗО, как об этом рассказывает мастер на видео:

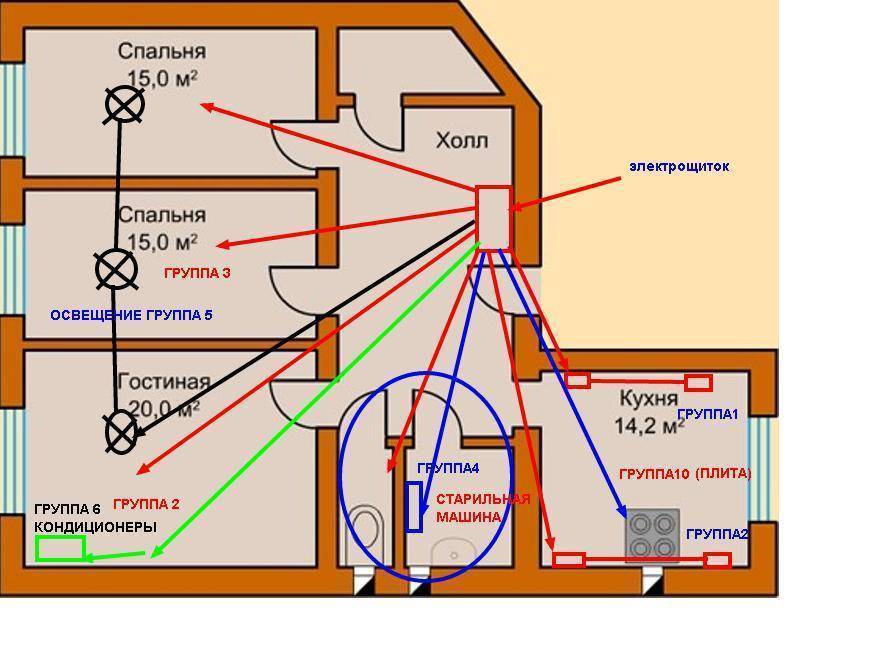

Чтобы сделать полную схему электрификации, нужно от руки начертить план дома и разместить на нем осветительные приборы с розетками. Укажите местонахождение электрощита и раскиньте от него проводку вдоль стен, отмечая каждую пару (фаза и ноль) одной линией, как это делают электрики (называется – однолинейная схема). Пример такого эскиза изображен на картинке.
Основные требования к электропроводке в деревянном доме
Сухая статистика говорит о том, что большая часть возгораний, которые возникают в домах, построенных из дерева, прямо связаны с неправильным выполнением работ по обустройству электрической проводки или ее неверной эксплуатацией.
выбор силовых кабелей
Главное требование – это правильный выбор силовых кабелей. Они должны не только выдерживать требуемые нагрузки, но и иметь как минимум запас 30% запас прочности.
Кабели должны быть защищены специальной оболочкой, которая изготовлена из негорючих материалов и способна противостоять различным механическим воздействиям.
Электрическая сеть должна быть максимально спрятана, но вместе с тем все соединения должны быть доступны. Это необходимо для того, что бы при необходимости, можно было выполнить осмотр или мелкий ремонт.
Кроме этого, при монтаже электрической сети надо обязательно учитывать методы соединения проводов из алюминия и меди. Требования к проводке говорят и том, что необходимо устанавливать УЗО. Это устройство будет отключать подачу электричества в случае возникновения нагрузки.
Еще одно требование гласит о том, что для потребителей с высокой мощностью необходимо обустроить отдельную ветку. Она понадобится для подключения стиральной или посудомоечной машины, электрического духового шкафа и пр.
Монтаж электрической проводки в доме, построенном из древесины, должна быть выполнен в специальных гофрированных рукавах, которые можно приобрести в магазинах, которые продают кабели, провода и пр. Эти рукава подбирают под провода исходя из их назначения. Например, провода, используемые в бытовых целях, могут быть уложены в гофрированные рукава, выполненные из полимерных материалов.
Пошаговая инструкция по монтажу электропроводки в деревянном доме своими руками.

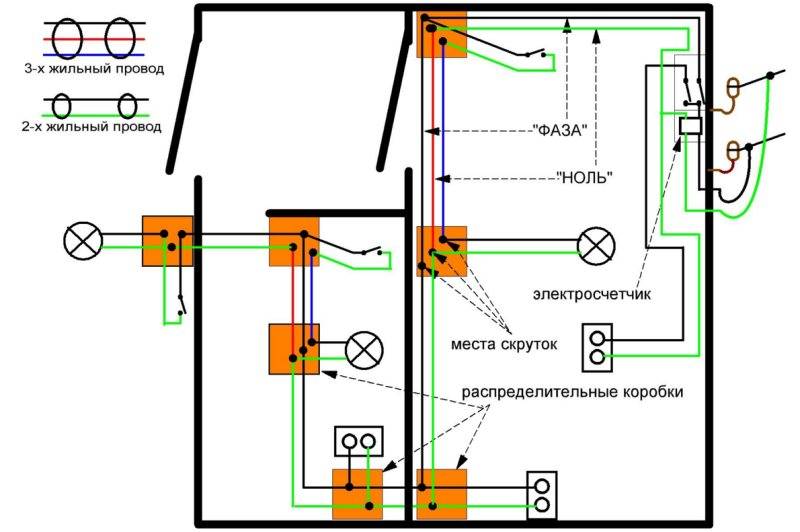

Схема электропроводки.
Начало любых работ по прокладке электричества обычно заключается в составлении/разработке его схемы. Помощь в работах такого плана лучше доверять профессионалам. Однако если за плечами у вас имеется диплом с техническим образованием, то разработать проект-схему расположения проводки вы можете и самостоятельно. Но при этом помните, что только четкие проекты способны гарантировать вашу безопасность, а также монтаж по всем правилам и гостам.
Итак, чтобы вы не выбрали, в конечном счете, ваш проект должен содержать: расчет необходимого количества материала и непосредственно саму схему электропроводки. Вот несколько примеров:
Монтаж электропроводки.
После составления проекта и согласования его с семьей, нужно приобрести комплектующие, которые потребуются для работы. Как только все необходимое будет приобретено, можно смело приступать к работе, которая подразделяется на следующие этапы.
1. Прокладка кабеля.
Проводка кабеля во всех помещениях дома из дерева делается в плинтусах или кабель-каналах. И в первых, и во вторых кабель, идущий для запитки розеток, прокладывать очень удобно и быстро. К слову, снаружи стен каналы для кабеля не делаются, так как проводка осуществляется в медных или гофрированных трубках.
Но вернемся к внутреннему монтажу. Для его проведения, кабель заранее нарезается на части для выключателей и розеток. Длина предварительно приготовленных частей должна быть ровна расстоянию между розеткой и выключателями. При этом не забываем оставлять 15-20 сантиметров про запас.
Крепление данных частей осуществляется строго в вертикальном или горизонтальном направлении (можно воспользоваться уровнем). Далее кабель укладывается в кабель-каналы, но на замок пока не закрывается.
2. Монтаж распределительных коробок.
На этом этапе в местах, где питательные разветвления от кабеля уходят к розеткам и выключателям нужно установить распределительные коробы (они помогают удобно расключить и разделить кабель по всем комнатам). Для этого просто зачистите провода и скрутите их между собой, после чего закройте все имеющиеся оголенные места сверху изолентой.
Уже изолированные и соединенные провода помещаются в распределительные короба, таким способом, чтобы они не соприкасались друг с другом концами.
3. Монтаж выключателей и розеток.

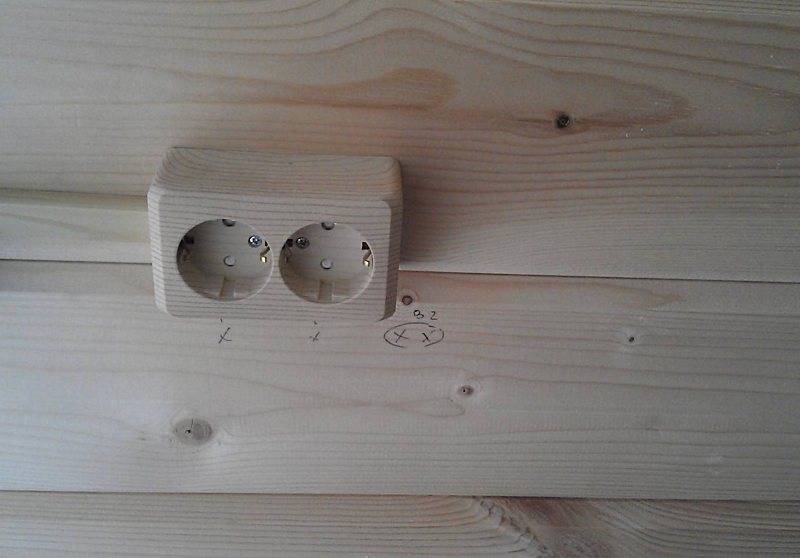

В деревянных домах розетки монтируются прямо к стене. Но прежде под саму розетку укладывают прослойку изолирующего материала. Для этой цели, кстати, хорошо подходит алюминий или асбест.
Установите розетки крепко, чтобы они не качались и не шатались. При подключении кабеля имеющего три провода к розетке подключаются все три: зеленый и желтый провода идут в заземляющий контакт, а все оставшееся — на контакт питания.
Установка выключателей осуществляется аналогичным образом.
4. Установка светильников.
Светильники для частных деревянных домов необходимы как внутри, так и снаружи. Наиболее часто среди них встречаются: накладные светильники, а также встроенные и уличные. Любые из выше предложенных вариантов подключаются, используя провода зелено-желтой группы. Специальные контакты для этого вы найдете на конструкции у любого светильника.
Только помните правило, что монтаж светильников одной группы производится параллельно!
5. Установка электрощитка.
От правильного и грамотного монтажа электрощитка, обычно зависит работоспособность полностью всей системы.
Вводный автомат необходимо устанавливать исходя из лимита расходуемой электроэнергии (последний, как правило, указан в заключенном договоре между потребителем и энергетической компанией), а автоматики выключения – исходя из используемой мощности.
Например, при мощности такого автомата в 5,9 кВт, который нужен для кабеля общим сечением 2,5, потребуется установка выключателей с силой тока в 25 А. Соответственно, при меньшей мощности автомата, всего в 4,1 кВт, выключатель также потребуется с меньшей силой тока – достаточно будет 16А.
6. Установка контура заземления.
При монтаже электропроводки в деревянном доме своими руками одним из важнейших мероприятий считается установка заземления. Как она осуществляется?
- От угла дома в диагональном направлении роют канаву длиной три метра и глубиной около полуметра.
- В крайней точке вырытой траншеи устанавливаются четыре металлические арматуры (2,5х16 миллиметров).
- Используя металлическую проволоку, арматура соединяется между собой.
- От получившейся конструкции к стене дома проводят провод, который соединяют с арматурой на болтовое соединение.
- На последнем этапе имеющаяся траншея засыпается песком, сверху укладывается естественный слой грунта.
Вот статья о том, как сделать заземление в частном доме.
Какая электропроводка подходит для деревянного дома?
Деревянное жилье — это одна из древнейших традиций мировой архитектуры. Даже сегодня, в условиях богатого выбора различных строительных материалов, многие собственники предпочитают возвести на своём загородном участке строение именно из дерева.
Современное жилье невозможно представить без электропитания. Проведение электропроводки в деревянном доме имеет ряд особенностей, в первую очередь связанных с повышенной опасностью возгораний и требованиями к прокладке кабелей.
Открытая или закрытая?
В деревянных строениях электропроводка делается открытым либо скрытым способом. Первый способ подразумевает внешнее расположение проводки, на стене или на потолке. Это можно сделать следующим образом:
Воспользоваться кабель-каналом. Этот метод возможен, если дом имеет достаточно плоские стены, например, покрытые вагонкой. Среди достоинств такого способа прокладки — лёгкий доступ к кабелю, возможность быстрой замены или, в случае надобности, создание новой ветки. Проводка хорошо охлаждается, что снижает возможность перегревов и возгораний. Если вы решите воспользоваться данным методом, помните, что проводка должна заполнять кабель-канал примерно на 60 процентов.
- В строениях из оцилиндрованного бревна используется способ монтажа проводов на изоляторах. В первую очередь монтируются керамические изоляционные ролики, затем к ним крепится проводка. Такой способ считается устаревшим, однако, пользуется определённой популярностью и по сей день. Некоторые компании специализируются на такой проводке и производят витые пары разных цветов.
- Монтаж на скобах. Этот метод используют при невозможности проложить проводку в кабель-канале или на изоляторах.
Кроме открытого, существует также скрытый способ монтажа проводки. Им можно воспользоваться, если ещё не была проведена окончательная обшивка помещений. Проводка в этом случае укладывается в металлогофру либо металлические трубы, использование пластика запрещено. Способ достаточно затратный, но электропровода будут надёжно скрыты от посторонних глаз.
Однозначно ответить на вопрос, какой способ монтажа электропроводки подходит для деревянного дома, невозможно. В каждом случае это определяется индивидуально, учитывая уровень мастерства электрика, наличие или отсутствие приспособлений и инструментов для конкретной работы.
Составление схемы
Все работы по монтажу или изменению электропроводки начинаются с создания общей схемы. Грамотно составленный проект позволит выполнить установку проводки в соответствии с требованиями нормативов и ГОСТов
При составлении плана-схемы отдельное внимание обращается на следующие моменты:
- Все важные электроузлы (распределительные коробки, счётчик, розетки) должны располагаться в легкодоступном месте. В любой момент может потребоваться обслуживание либо ремонт, и электрик должен беспрепятственно попадать к месту работы.
Выключатели располагаются таким образом, чтобы их не скрывала мебель. В идеале они размещаются в метре от пола, однако, по действующим нормативам требования к высоте не предъявляются.
- При планировании розеток следует предусмотреть, чтобы все бытовые электроприборы подключались к сети без удлинителей. По нормативам, электророзетки располагаются на уровне 25–40 сантиметров от уровня пола. Теоретически, на каждые 6 квадратных метров должно быть одно такое устройство, однако на практике это правило часто нарушается. К примеру, на кухне устанавливается и три розетки.
- Не допускается скруток и лишних изгибов. Все линии на электрической схеме — прямые, горизонтальные либо вертикальные. Разводка может быть нижняя или верхняя. В первом случае кабель проходит в 15 сантиметрах от пола, во втором — на таком же расстоянии от потолка.
- Все провода соединяются между собой в специальных распределительных коробках.
№6. Прокладка кабеля по комнатам
Сечение кабелей проводки зависит от того, какая нагрузка на них будет возлагаться. Это предмет серьезных расчетов, но пользоваться можно и таблицами, в которых уже просчитано сечение проводов в зависимости от тока, мощности и напряжения.
Открытая проводка в кабель-каналах
Перед началом работ лучше всего разметить места будущего расположения розеток и выключателей. Лучше всего по безопасности и эстетике в деревянном доме монтировать открытую проводку в кабель-каналах. Они выполняются из самозатухающего пластика, представляют собой короб с защелкой, размер и цвет могут отличаться. Процесс прокладки проводки в этом случае таков:
- выбирают кабель-канал, который соответствует количеству проводов и их сечению;
- снимают крышку и крепят коробку канала к поверхности на саморезы;
- в местах соединения кабелей ставят распределительные коробки;
- основание розеток и выключателей (используются только те, что предназначены для внешней проводки), крепят на назначенные места;
- кабель укладывают в канал, закрывают крышкой;
- концы кабелей соединят в распределительных коробках. Подключают кабель к розеткам, выключателям и автоматам.
https://www.youtube.com/watch?v=eJSBBRaCJH0Video can’t be loaded because JavaScript is disabled: Электропроводка в деревянном доме своими руками. (https://www.youtube.com/watch?v=eJSBBRaCJH0)
Внутренняя проводка в металлической трубе
Если вы решились монтировать скрытую проводку в деревянном доме, то порядок действий будет таким:
- подготовка штроб и установка открытых распределительных коробок, они должны быть в свободном доступе даже после обшивки стен;
- проход проводки через стены делают с помощью с металлических труб, которые называют проходными гильзами. В стене сначала готовят отверстие необходимого диаметра, потом ставят гильзу, по краям она должна иметь пластиковую втулку. Специальные металлические гильзы ставят под розетки и выключатели;
- диаметр трубы выбирают такой, чтобы после заводки всех кабелей, в ней оставалось 60% свободного места. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. Концы труб после резки хорошо шлифуют или же снабжают их пластиковыми ободками. К деревянной поверхности трубы крепят хомутами, к металлическим гильзам – благодаря развальцовке трубы внутри гильзы;
- протягивают кабель сквозь трубу и проверяют изоляцию;
- соединение кабелей в распределительных коробках и подключение к розеткам, выключателям.

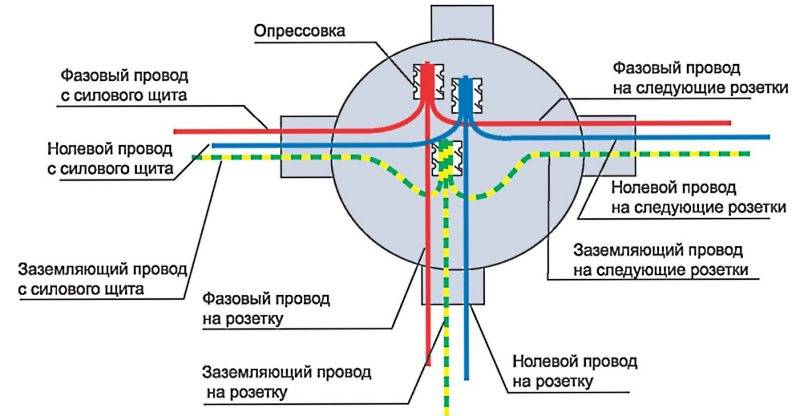

Соединение проводов
В распределительных коробках провода могут соединяться одним из следующих способов:
- соединение сизами. Это специальные изолирующие колпачки, которые позволяют соединить два предварительно зачищенных на 2-3 см и скрученных между собой провода. Колпачки очень просто одеваются и стоят недорого;
- соединение вагами не менее простое, но более надежное. Подбирается вага с соответствующим количеством отверстий для проводов, в них кабели вставляются до щелчка;
- опрессовка гильзами – один из самых современных методов, но понадобится специальное оборудование;
- дедовский способ скрутки с последующей изоляцией изолентой в деревянном доме лучше не использовать.
Остается только установить розетки и выключатели. Для деревянного дома лучше всего подойдет фурнитура, выполненная под дерево, но это не обязательно. Далее следуют работы по подключению всех групп проводов к щитку, установка счетчика, УЗО и автоматов.
Также понадобится выполнить заземление. Для этого около дома копают яму в форме равностороннего треугольника со стороной 1 м. Глубина не менее 30 см. В вершины треугольника вбивают металлический уголок или штырь длиной 3 м, между собой их соединяют уголком длиной 1 м, используя сварку. В одном из уголков делают отверстие и крепят в нем заземляющий проводник с помощью болта и гайки, его выводят в распределительный щиток и подсоединяют к заземляющей шине, к ней же подсоединяют заземляющие жилы кабелей.
После завершения всех монтажных работ вызывают специалистов электролаборатории, которые проводят все необходимые испытания и выдают протокол, подтверждающий правильность выполнения проводки и ее безопасность. Схему проводки рекомендуют наклеить на внутреннюю поверхность дверцы щитка – так будет намного удобнее сориентироваться в случае возникновения аварии.
Выполнять все работы по монтажу электропроводки в деревянном доме необходимо только при наличии соответствующих знаний и опыта. При малейших сомнениях лучше звать специалистов – от качества и правильности выполнения всех этапов работ зависит безопасность дома и его жильцов.
Статья написана для сайта remstroiblog.ru.
Проектирование электроснабжения – основные моменты
Всяким комплексным монтажным работам предшествует проектирование, в том числе и устройству проводки в деревянном доме. Но прежде необходимо согласовать обеспечение электричеством жилья с организацией, предоставляющей услуги по электроснабжению, специалисты которой должны разработать технические условия – основу для дальнейшего проектирования. При этом оценивается суммарное энергопотребление, набор необходимого электрооборудования для ввода в дом силового кабеля.
Проект электроснабжения необходимо согласовать
Проектирование начинается с обозначения на схеме постройки расположения потребителей электроэнергии. Одни из них будут запитаны от общей сети (освещение и приборы, подключаемые к обычным розеткам), другие подсоединены к распределительному щитку посредством отдельного кабеля. Так подключаются приборы повышенной потребляемой мощности (электроплиты, водогрейные бойлеры, электрические котлы отопления). Каждый из мощных потребителей электроэнергии предусматривают подключение через индивидуальный автоматический выключатель.
В зависимости от количества приборов и их мощности, что будут предположительно запитаны от той или иной комнаты, рассчитывается число необходимых розеток и сечение подводящего электрокабеля. В целях предупреждения перегрева проводников при разводке электропроводки используется кабель с сечением жилы не менее 1,5 мм. К розеткам подводите провод сечением не менее 2,5 мм. Не рекомендуется использование тройников и электропереносок, желательно устанавливать точек электропотребления больше, чем предполагается использовать электроприборов.
Также при проектировании отмечаются места расположения распределительных коробок и пути сообщения их с осветительными приборами, выключателями и розетками. При этом учитываются минимальные расстояния от проложенного кабеля до дверных и оконных проемов (не менее 10 см), пола и потолка. Схема прокладки кабелей, особенно при их скрытой установке, поможет в будущем не повредить проводку при проведении различных монтажных и отделочных работ. При проектировании разводки электропроводки учитываются не только личные представления об удобстве расположения электроточек и кабелей, но и требования, продиктованные соображениями безопасности и целесообразности, к каковым относятся такие правила:
- недопустимо соединение точек электропитания по кратчайшему пути – кабели прокладываются только вертикально и горизонтально, образуя переходы направления под прямым углом;
- выключатели устанавливаются в промежутке 0,6-1,2 м от напольной поверхности, для розеток определен допустимый диапазон высот расположения 0,4-0,8 м;
- выключатели, розетки и распределительные коробки должны быть свободно доступны для пользования, ревизии или ремонтных работ;
- исключается прямой контакт проходящих проводов с металлическими предметами и друг с другом (расстояние между соседними кабелями не должно быть меньше 50 мм).
Соединение медных и алюминиевых проводников, если таковые имеются, запрещено выполнять методом скрутки. Во избежание быстрого окисления таких контактов рекомендуется применять специальные клеммные блоки.
Устройство и выбор типа электропроводки
При соблюдении требований ПУЭ в деревянном доме можно монтировать и скрытую (внутреннюю), и открытую (наружную) проводку своими руками. Исходя из соображений безопасности, предпочтительнее монтаж проводки открытым способом.
Прежде, чем приступать к разработке схемы, следует начертить подробный план дома и каждого помещения с указанием расположения мебели, предполагаемых мест установки бытовой техники и других электроприборов с указанием их типа. При таком подходе уменьшается вероятность установки ключевых элементов сети в труднодоступных местах, рационализируются маршруты прокладки кабеля и достигается заметная экономия материалов.
Оптимальное сечение кабеля выбирается на основе расчета потребляемой мощности по каждому помещению. Рекомендованный запас по токовой нагрузке составляет примерно 30%.
Последовательное подключение нескольких комнат от одного провода запрещено, для каждого помещения прокладывается отдельная линия. Соединения линий с основным кабелем выполняются в распределительных коробках и тщательно изолируются. Поскольку любые соединения являются самыми уязвимыми местами сети, распределительные коробки должны быть установлены так, чтобы к ним всегда имелся беспрепятственный доступ.
Осветительную группу подключения в небольшом доме можно сделать общей для всех комнат
При обустройстве розеточных групп важно помнить, что критичное количество точек в группе – 4.. Мощные электроприборы, такие как электроплита, электрический котел, конвекторы, оборудование домашней мастерской, выделяют в отдельные группы подключения с индивидуальными УЗО
Мощные электроприборы, такие как электроплита, электрический котел, конвекторы, оборудование домашней мастерской, выделяют в отдельные группы подключения с индивидуальными УЗО.
Для внутренних сетей деревянного дома рекомендуется использовать медный кабель типа ВВГнг. Наружная оболочка кабеля этого типа изготовлена из негорючего синтетического материала. Промышленность выпускает несколько разновидностей кабеля ВВГнг с разным количеством жил. Для однофазной проводки рекомендуется трехжильный провод.
Оптимальное решение для внешней защиты проводки в деревянных домах – медные трубки, но можно использовать и короба из негорючего пластика. Объем короба должен быть больше суммарного объема кабелей примерно на 40%. Это упростит процесс монтажа. Металлорукава и гофру из ПВХ в деревянных домах использовать нельзя из соображений безопасности.
Процесс монтажа электропроводки на кухне
Весь процесс прокладки электропроводки включает в себя несколько этапов и отличается в зависимости от способа расположения токоведущих элементов – наружный или скрытый. Первый вариант является наиболее простым и быстрым, но его применение строго ограничено требованиями п.7.1.39 ПУЭ. Скрытая проводка куда лучше защищена от возможных механических повреждений и более безопасна в эксплуатации.
Разметка под штробы
Не зависимо от того, будет прокладываться наружная или внутренняя проводка на кухне, места установки распределительных коробок, расположения проводов, коммутационных устройств и розеток необходимо отметить на стенах. Для этого можно использовать современные лазерные уровни или классические инструменты (линейки, уголки, отвесы и прочие). Для изображения соответствующих узлов на поверхности применяйте строительный карандаш или любой другой вариант, который обеспечит хорошую видимость линий и разметки. Разметка выполняется в соответствии со схемой электрики разработанной ранее.
Рис. 3: разметка стен
Штробление стен
Наиболее современным и эффективным средством для штробления стен под проводку являются штроборезы с встроенным пылесосом для удаления мусора и пыли из рабочей зоны. Но они отличаются достаточно высокой стоимостью, поэтому приобретать такой для разовых работ на кухне нецелесообразно. Более простым вариантом является штробление зубилом и молотком, но при этом требуются значительные трудозатраты. По мягким материалам могут использоваться штроборезы с режущей металлической пластиной.
Рис. 4: штробление стен
Разработка отверстий под элементы сети
После окончания штробовки высверливаются отверстия для установки выключателей, розеток, коробок и мест крепления осветительной аппаратуры под проводку. Для этой цели используется перфоратор со специальной коронкой соответствующего диаметра.
Рис. 5: коронки для сверления
При отсутствии такой насадки отверстие можно разработать обычным сверлом и доработать зубилом. Расположение розеток, выключателей и прочих элементов проводки на кухне выстраивается согласно схеме.
Прокладка проводов
Перед соединением проводов убедитесь в отсутствии напряжения в сети. Прокладка проводки на кухне условно подразделяется на такие этапы:
- Обработайте выступающие края и острые участки штроб, чтобы о них не повредить изоляцию.
- Заведите трехжильный провод, выбранный при расчете электропроводки, в распределительную коробку или подведите к щиту, от которого будет браться питание. Если проводов несколько и с различным сечением, проверяйте соответствие мощных электроприборов по схеме.
- Проложите провод по штробе к точке подключения или другой коробке. При соединении проводников в коробках пользуйтесь специальными зажимами, опресовкой или пайкой. Категорически запрещено обеспечивать контакт скрутками. Рисунок 6: правильное соединение
- При плотном вхождении провода в канавку, его можно ничем не фиксировать, но при этом следует быть достаточно аккуратным, чтобы не повредите изоляцию. Если свободного пространства много, кабель должен крепиться специальными хомутами.
- В местах установки розеток и подключения освещения к проводке оставляйте запас провода не менее 10 см.
Рис. 7: запас проводов
Обратите внимание, длина проводника должна соответствовать длине штробы с запасом, категорически запрещается делать скрытые соединения проводки в стене
Подключение розеток и выключателей
Рисунок 8: установка коробок под розетки
Для установки элементов в соответствующие им отверстия предварительно закрепите коробки на раствор или шпаклевку. Заведите в них провода и подведите к клеммам сердцевины розетки или выключателя. После чего зафиксируйте сердцевину в коробке болтовым соединением или распорками, в зависимости от конструкции.
Рис. 9: фиксация розетки
На установленную и подключенную сердцевину крепиться декоративная крышка. Количество розеток и выключателей на кухне необходимо проверить согласно плана их расположения.
Пошаговая инструкция по монтажу
| Заводим ввод через наружную стену дома или через фундамент в ВРУ, предварительно выбрав для него место с открытым доступом со всех сторон и на расстоянии не менее метра от источников воды (труб горячей и холодной воды, отопления и канализации). | |
| Если в доме несколько этажей, то на каждом из них монтируем ЩУ в доступном месте, желательно строго друг над другом для удобства прокладывания кабелей питания между ними. | |
| Размечаем или делаем ниши под выключатели, розетки и распределительные коробки. | |
| Монтируем кабельные изделия (гофрированная или круглая труба из металла или пластика, короб) на стене или в простенках (скрытая проводка) и по деревянным конструкциям. | |
| Протягиваем провода от розеток, выключателей и точек освещения к распредкоробкам при помощи заранее протянутого троса. К ним подводим питающий провод и соединяем со ЩУ. | |
| После завода кабелей в распределительные коробки, ВРУ и ЩУ делаем разделку концов и соединяем скрученные провода при помощи сварки или пайки и соединительными клеммами (пример клеммы WAGO). | |
| Присоединяем все концы проводов к автоматам и другим приборам. Многожильные провода обязательно обжимаем контактными клеммами, потом присоединяем к устройству. |
