Распространенные ошибки
Начинающие мастера, имеющие незначительный опыт в укладке полов, могут совершить множество ошибок. Однако некоторые распространенные огрехи могут быть свойственны даже профессионалу, если будут применяться некачественные комплектующие и элементы. Поэтому всегда нужно учитывать два фактора: не только квалификацию рабочего, но и качество приобретаемых стройматериалов.
Возможные осечки:
Категорически запрещено отрезать кабель. Его необходимо приобретать строго подходящей длины. Любая попытка его укоротить приведет к неизбежной порче элемента.
Нельзя стелить кабель или пленку на загрязненную поверхность. Для обеспыливания необходимо использовать специальный пылесос.
Лучше не наступать на нагревательный кабель во время монтажа, особенно в обуви с твердой подошвой.
Если какая-либо жидкость, клей или цемент попадут в гофрированную трубку с датчиком, он будет испорчен и не сможет измерить показания среды.
Нельзя оставлять воздушные карманы в стяжке, особенно если они расположены недалеко от кабеля или вовсе контактируют с ним.
Если вы не уверены в своих силах, можно обратиться к профессионалу. Однако мы рекомендуем подробно изучить все материалы, приведенные в статье, и попытаться сделать самому хотя бы один участок пола в небольшой комнатке.
Преимущества теплого пола
Классические батареи отопления устанавливают в разных объектах. Но теплый пол водяной нельзя монтировать в городских многоэтажных зданиях. Он пригоден для создания автономных систем, не подключенных к центральным тепловым сетям.
Сложная технология укладки водяного теплого пола заставляет задуматься о целесообразности соответствующей конструкции. Почему используют подключение водяного теплого пола к системе отопления, можно выяснить только при сравнении с другими вариантами.
Типовой нагрев помещений с применением конвекционных радиаторов создает потоки воздуха. Такой отопительный прибор поднимает их вдоль стен. Охлажденный воздух опускается в центральные части комнаты. При высоких потолках такая система не будет работать эффективно. Чтобы обеспечить комфортную температуру на высоте роста человека от уровня пола придется тратить много энергетических ресурсов. Схема подключения теплого пола более продуктивна.
Помещение с высоким потолком проще обогреть, если выбрана схема подключения водяного теплого пола
Вторым недостатком является постоянное перемешивание воздуха, сопровождающееся распространением пыли, шерсти домашних животных и других загрязнений. Это усложняет уборку, ухудшает санитарно-гигиеническое состояние в помещении.
Стандартная система водяного теплого пола функционирует с применением нагрева циркулирующей жидкости от +35°C до +40°C. В радиаторах даже при небольшой высоте стен поддерживают температуру теплоносителя до +70°C и выше. Это увеличивает нагрузки на технику, ускоряет ее износ.
Укладка водяного теплого пола поможет решить эту проблему. Бетонная плита долго сохраняет тепло. Если изоляционные параметры объекта недвижимости соответствуют современным нормам, несложно обеспечить экономную эксплуатацию. При возникновении аварийных ситуаций будет больше времени на устранение неисправностей без образования льда, способного разрушить трубы.
Схема устройства одножильного кабеля
Нагревательная часть кабеля заключена в мощную двуслойную изоляцию, между слоями которой проложена дополнительная экранирующая медная защита. С обоих концов кабель соединен специальными герметичными муфтами с «холодными» проводами, которые служат для подключения к клеммам монтажной коробки и в процессе работы практически не нагреваются.
Подобные греющие кабели – самые недорогие, но имеют одно серьезное неудобство. При раскладке их по поверхности пола нужно обязательно учитывать то, что оба конца должны сойтись в одной точке – в месте установки термостата. На словах – это просто, а на деле могут возникнуть серьезные проблемы. И еще один существенный недостаток – кабель греется одинаково по всей своей долине, достаточно неэкономно расходуя энергию.
б) С технологической точки зрения гораздо удобнее в работе двужильные резистивные кабели.
В качестве нагревательного элемента в таких кабелях может использоваться как обе жилы, так и только одна, а вторая в этом случае служит только проводником. В любом варианте замкнутость цепи обеспечивается наличием оконечной муфты, в которой предусмотрена перемычка, соединяющая оба проводника. Как правило, кабели продаются с уже установленной в заводских условиях муфтой, обеспечивающей полную герметизацию контакта.
Устройство пола с учетом гидравлических потерь
Большая длина труб и наличие поворотов создают препятствия перемещению жидкости. Чтобы оптимальным образом распределять гидравлические и тепловые нагрузки, конструкция качественного водяного теплого пола составляется с учетом следующих данных:
Соответствие диаметра труб длине контура
| Диаметр трубы, в мм | Минимальная длина одного контура, в м | Максимальная длина одного контура, в м |
|---|---|---|
| 16 | 60 | 80 |
| 18 | 80 | 100 |
| 20 | 100 | 120 |
Таким образом, если в комнате понадобилась большая длина трубопровода, создают дополнительные контуры. Их подключают в коллекторы для теплого пола. Эти устройства оснащают кранами Маевского и регуляторами напора. Чтобы рассчитать длину точнее, учитывают подсоединяемые другие части отопительной системы.

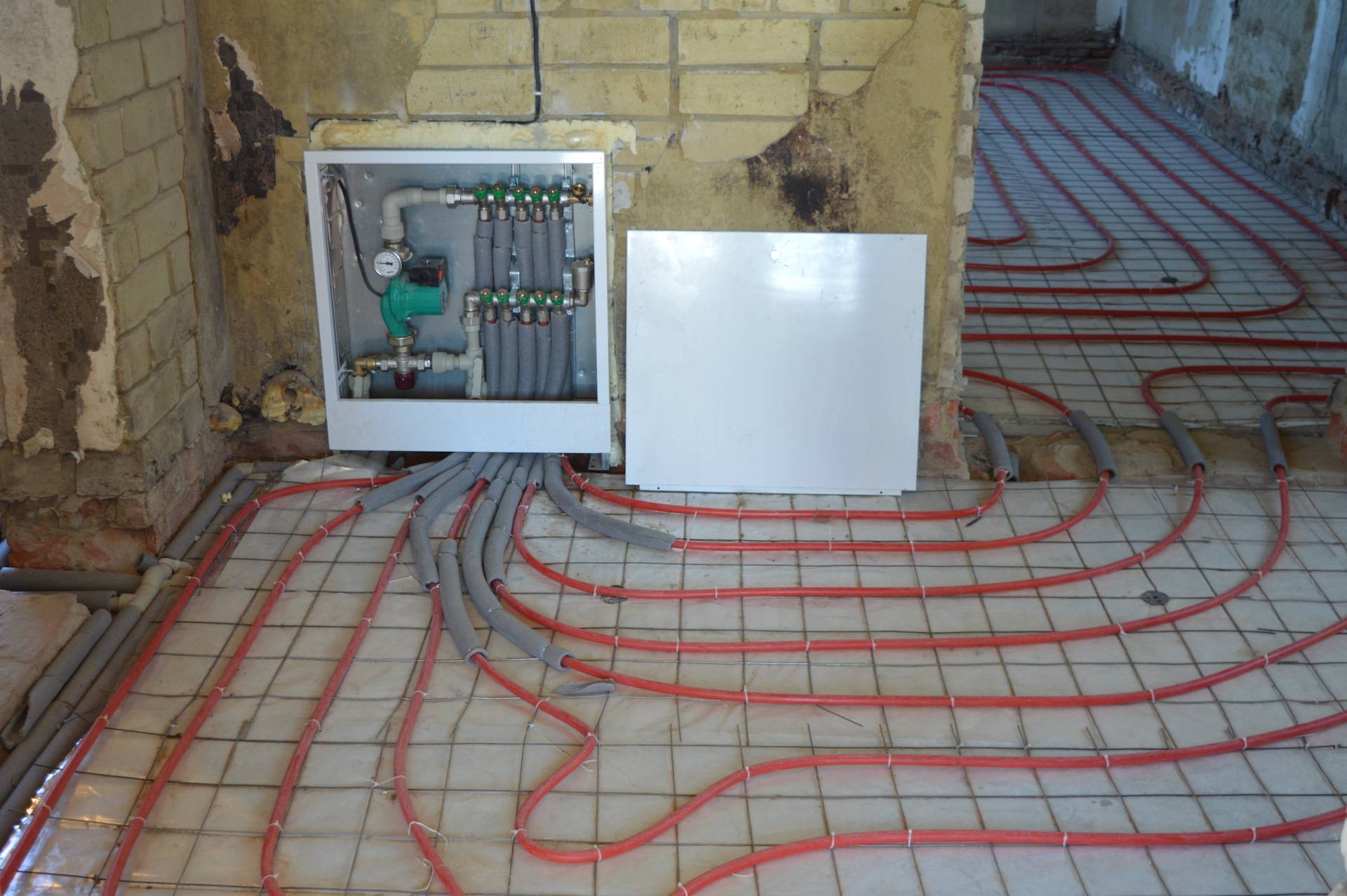

Коллектор теплого пола
Чтобы прокачивать достаточное количество теплоносителя, необходим насос, рассчитанный на определенную производительность. Для приведенного примера с диаметром 16 мм и толщиной стенок труб 2 мм гидравлические потери составят около 160 Па на каждые 10 м. Это – только на прямых участках. Поворот на 180° добавит еще 40 Па. Если устройство комнатных теплых водяных полов создает общие потери на уровне 18000 Па, подбирают насос с подходящими техническими параметрами.
Какие выбрать трубы
В настоящий момент производители предлагают большое количество труб, которые подходят для укладки теплых водяных полов.
Их изготавливают из самых разных материалов:
- Гофра из нержавеющей стали. Данный вид труб уверенно можно сращивать. При этом используют фитинги, которые являются одними из самых прочных и надежных. Материал с легкостью изгибается с сохранением положения.
- Медь. Медные трубы стоят достаточно много. Кроме того, в процессе заливки придется позаботиться о защите основания от щелочного воздействия.
- Полипропилен. Данный вид труб для теплых полов не используют. Связано это с тем, что материал слишком прочный на изгиб, поэтому 20-сантиметровый шланг без спайки организовать просто невозможно. Подобное недопустимо.
- Полиэтилен. Трубы изготавливают из сшитого полипропилена. Материал имеет две классификации: PEX-a и PEX-d. Для теплых полов подходит только первая группа, так как вторая усаживается со временем.
- Металлопластик. Металлопластиковые трубы стоят не слишком много, к тому же, с их монтажом не возникает никаких проблем.
Монтаж кабельного электрического теплого пола
Теплый пол кабельного типаМонтаж кабельного полаНагревательный элемент и терморегулятор конвекционной системы обогреваМонтаж кабельного электрического теплого пола
Первый шаг. Устанавливаем терморегулятор в предварительно подготовленную монтажную коробку. Подводим к коробке силовой и заземляющий кабели. Вниз от коробки делаем в стене углубление для соединения с нагревательным проводом.
Схема установки терморегулятораУстановка датчика температуры для кабельного мата
Второй шаг. Подготавливаем схему укладки кабельного теплого пола. Можете сделать этот шаг первым, как вам угодно. На бумаге разметьте пространство для укладки греющего кабеля. В местах будущей установки тяжелой мебели и техники кабель не укладываем.
Калькуляторы расчета длины обогревающего кабеля и шага его укладки
Для правильного составления схемы необходимо знать две величины — общую длину кабеля и шаг его укладки (расстояние между соседними проводами в петле). есть специальные формулы, но мы предлагаем воспользоваться встроенным калькулятором. Введите значения и получите результат!
Исходные данные:
— суммарная площадь участков помещения, на которые будет укладываться кабель;
— особенности помещения — выберите вариант из предложенного перечня;
— удельная мощность кабеля — она указывается в паспорте изделия, Вт на погонный метр.
Найденное значение поможет определиться с выбором комплекта теплого пола с кабелем, длина которого в максимальной степени подходит к рассчитанному параметру.
Теперь, зная длину, несложно вычислить и шаг укладки:
Монтаж кабельного пола
Третий шаг. Переносим схему с бумаги на основание. Для разметки удобно использовать яркий скотч. При желании можете ознакомиться с готовыми схемами, представленными в открытых источниках, и ориентироваться на них в процессе работы.
Четвертый шаг. Укладываем кабель теплого пола по линиям разметки.
Монтаж кабельного теплого полаТеплый пол электрический
Для крепления кабеля к армирующей сетке, уложенной поверх теплоизоляционного слоя, используем клипсы либо же специальную ленту.
Греющий кабель соединяйте с силовым проводом и термодатчиком на ровной поверхности. Обязательно укрывайте места соединений гофрированной трубой.
Проверьте сопротивление кабеля. Допустимые значения указываются в инструкции к системе, уточните этот момент в отдельном порядке.
В завершение останется подключить силовой кабель к регулятору температуры. Предварительно отключаем подачу электричества. После подключения системы к терморегулятору тестируем ее в нескольких режимах. Если все нормально, приступаем к дальнейшим мероприятиям.
Монтаж теплого пола
Прежде чем начать самостоятельную установку теплого пола, нужно ознакомиться с максимум информации. Для начала давайте рассмотрим возможные системы установки такого пола немного подробнее. В современном строительстве такая система является наиболее распространенной системой монтажа, трубопровода контуров закрываются бетонным раствором и уже не требуется дополнительных разделителей тепла.
Технология установки руководствуется следующими этапами, которыми необходимо обязательно следовать:
- Покрытие изоляционным материалом черновой поверхности;
- Монтаж арматурной сетки и установка контуров трубопровода;
- Проведение опрессовки работ системы;
- Заливка бетонного раствора;
- Чистовое покрытие пола.
Разделение комнаты на участки
Помещение делится на участки. Количество таких участков будет зависеть от геометрии и площади помещения. Предельная площадь одного отапливаемого участка не должна быть более 40 м2, помимо этого соотношение всех сторон помещения должно быть не менее 1:2. К разметке подобные требования связаны с тем, что стяжка будет существенно расширяться под воздействием температуры и, чтобы избавиться от растрескивания бетонной стяжки, это обязательно необходимо компенсировать.
Покрытие поверхности изоляционным слоем
На предварительно очищенное основание нужно положить теплоизоляционный слой. Благодаря такому теплоизоляционному слою не допускаются потери тепла, излучающего полом. Тепло будет идти в отапливаемом помещении только вверх. При устройстве теплоизоляции в строительстве могут использоваться разнообразные материалы, которые разрешены для использования в этих целях. Наиболее распространенным строительным теплоизоляционным материалом является пенопласт. Должен иметь такой теплоизоляционный слой плотность толщину до 15 см в зависимости от теплового режима комнат и количества теплопотерь.
Между секторами и по всему периметру помещения обязательно помещается демпферная лента, служащая для возмещения теплового расширения используемой бетонной стяжки. Сверху теплоизоляционного материала помещается полиэтиленовая пленка.
Арматурная сетка и монтаж трубопровода
Укладывают арматурную сетку с сечением прутка 0,4-0,5 см., с размерами ячейки 15×15 см. Есть возможность двойного армирования, при котором второй слой сетки устанавливается поверх смонтированного трубопровода.
Далее начинаем монтаж трубопровода теплого водяного пола. В зависимости от используемого проекта трубопровод устанавливается с шагом не более 30 см и подбирается схема установки контуров трубопровода. С помощью специальных пластиковых хомутов крепим трубопровод к арматурной сетке, на компенсационных швах на трубопровод надевается гофрированная труба для защиты от повреждений.
Допустимы несколько стандартных схем укладки контуров: двойная змейка, спираль со смещенным центром, змейка и обыкновенная спираль. При укладке трубопровода вдоль наружной стены, надо снизить расстояние между трубами, чтобы избежать перепадов температур на поверхности, должна проходить основная часть контура вдоль стены т.к. там выше теплопотери. Ориентировочный расход трубопровода на 1м2 монтируемого на поверхности при шаге в 20 см составит приблизительно 5 п.м.
По завершению установочных работ необходимо произвести опрессовку систему под рабочим давлением на обнаружение механических повреждений. После опрессовки проводится заливка бетонной стяжки, при этом система находиться должна под рабочим давлением минимум в течение суток.
Раствор заливают толщиной до 70 мм, употребляя для этого специальные смеси для водяных теплых полов или песко-бетон М-300. После того, как высохнет бетонный раствор можно приступать к укладке чистового покрытия пола линолеумом, ламинатом или керамической плиткой, обладающей отличной теплопроводностью.
1 этап – создание проекта и выполнение расчетов
Начало работ по обустройству системы электрический теплый
пол начинается с выбора типа нагревательного элемента.
В зависимости от этого выделяют такие типы систем:
кабельные полы. За подачу тепла отвечает нагревательный кабель, укладываемый на подготовленное основание. Монтаж кабеля выполняется с
использованием дополнительных крепежей или сетки;
нагревательные маты. В этом случае, нагревательный кабель помещен в специальный теплопроводящий мат и располагается внутри в виде «змейки». Использование матов существенно сокращает время на проектирование и
монтаж кабеля;
пленочные полы (инфракрасные). Обогрев осуществляется путем
установки специальной ИК-пленки для теплого пола.
Виды электрического теплого пола
Примечание: многие пользователи столкнулись с проблемой установки пола в эксплуатируемом помещении. Затруднение связано с тем, что
прокладка труб требует штробления стен, для монтажа независимой линии электропроводки.
Варианты схем укладки нагревательных кабелей
Варианты схем укладки нагревательных кабелей для электрического теплого полаВарианты схем укладки нагревательных матов с поворотом на 90 и 180 градусов
Разрабатывая проект теплого электрического пола нужно принять во внимание и то, что существуют различные подходы к монтажу систем,
отличающиеся по способу укладки кабеля:
монтируется в стяжку;
укладывается поверх стяжки под плитку, ламинат;
укладывается непосредственно на стяжку под чистовое покрытие
(пленочные (инфракрасные) теплые полы).
Разработанный проект содержит такие сведения:
расчет теплого пола электрического;
место установки регуляторов обогрева и подвод питания;
место монтажа нагревательного кабеля в каждой из комнат;
Примечание: кабель не укладывается в местах, отведенных для установки мебели и громоздких приборов. Также его нецелесообразно укладывать в
местах, где есть источники тепла.
Пример проекта для ванной
Схема укладки кабельного теплого пола в ваннойПроект электрического теплого пола в ванной комнате
Одним из недостатков теплого электрического пола является отсутствие возможности сделать перестановку тяжелых предметов мебели, т.к. крайне нежелательно ставить мебель на кабеле, это может привести к нарушению
его целостности.
Расчет электрического теплого пола
Расчет системы по мощности зависит от отапливаемой площади и
может быть выполнен по формуле:
Р=р*S
Где,
Р – мощность системы, Вт/м.кв.
Р – мощность нагревательного элемента, Вт;
S – площадь комнаты, м.кв.
Примечание: расчет теплых полов производится для каждой
комнаты отдельно.
Для расчетов можно использовать таблицы, разработанные производителями кабельного теплого пола. Эти таблицы учитывают теплопотери комнаты, шаг укладки кабеля, общую длину кабеля в помещении. В случае с
пленочным полом – подбирается количество секций, покрывающих заданную площадь.
Подготовительный этап
Как правильно сделать водяной теплый пол. Эта информация пригодится впоследствии для выбора схемы оптимального монтажа водяного теплого пола:
- Чтобы выяснить, как правильно уложить трубы, понадобится план комнаты с точными размерами. Пригодятся сведения о том, какое установлено перекрытие.
- Схема эффективного водяного теплого пола зависит от климатических условий в регионе. Они используются для создания достаточных слоев изоляции, защищающих от неблагоприятных внешних воздействий. Имеет значение положение стен помещения относительно сторон света.
- Если в комнате имеются окна и двери старых типов, не обеспечивающие хорошую герметичность, даже точно рассчитанный обогрев не будет использоваться рационально.
- Когда рассчитывают теплый пол, его укладка планируется с учетом положения встроенных шкафов, кухонных гарнитуров, сантехники, иных стационарных предметов. Под ними водный нагретый трубопровод устанавливать не надо.
Как установить своими руками?
Установить самому электрический пол также можно. Для этого следует соблюдать определенные правила.
Пошаговая инструкция установки ЭТП:
- выровняйте черновую поверхность и ликвидируйте все ее дефекты;
- постелите теплоизолирующий слой. Фольгированная сторона должна смотреть на потолок;
- уложите сам ЭТП, который состоит из провода, греющих матов либо инфракрасной пленки;
- для кабеля используется крепеж в виде стяжки, для тепловых матов потребуется клеевое средство, а на пленку можно сразу установить финишную поверхность;
- после укладки теплого пола можно осуществлять подключение к термостату и проверять на все работоспособность.
Преимущества и недостатки теплого пола
Водяной пол
Преимущества:
- Благодаря эффективному распределению тепла, обеспечивается равномерный обогрев помещения.
- Воздух циркулирует естественно и не пересушивается.
- Можно использовать под любое напольное покрытие, проводящее тепло, плитку, ламинат, камень.
- Можно использовать как независимое отопление или выполнить подключение к центральной тепломагистрали.
- Не зависит от электричества.
- Можете самостоятельно выбирать комфортную температуру, и она может быть разная в каждой комнате.
- Более эстетично по сравнению со стационарными радиаторами.
- Большой эксплуатационный период.
Недостатки:
- Система быстро теряет температуру.
- Если пол служит единственным источником тепла, довольно сложно произвести расчеты требуемой мощности .
- Большая стоимость работы по монтажу.
- При подключении к центральному отоплению сложно регулировать температуру.
- Уменьшается высота потолков на 10-12 см,
- Нельзя пользоваться напольными покрытиями.
- Очень сложно ремонтировать.
- Сложность при узаконивании в квартире многоэтажного дома.
Электрический пол
Позитивные моменты:
- В отличие от обогрева батареями, от которых тепло сначала поднимается вверх, а уже затем прогревает пол и в итоге разница температур довольна высока. В то время, как данная система обеспечивает равномерный, комфортный прогрев всего помещения.
- Используя регуляторы, вы можете устанавливать комфортную температуру в каждом отдельном помещении.
- Не занимает полезную площадь в отличии от стационарных батарей.
- Не высушивает воздух в помещении.
- Можно использовать как основной и дополнительный источник тепла.
- Длительный эксплуатационный период, порядка 40-50 лет.
- Безопасный для человека.
Негативные стороны:
- Самый основной негативный момент, это большое потребление электроэнергии. Для обогрева одного квадратного метра поверхности необходимо около 105-130 Вт. Однако это значение может варьироваться в зависимости от ряда факторов, используя энергосберегающие системы можно сократить этот показатель на 30%.
- Большая рыночная стоимость и стоимость установки.
- При использовании деревянных напольных покрытий снижается их срок службы, поскольку дерево со временем рассыхается.
- Необходимо использовать новую проводку высокой мощности.
Гидроизоляция и утепление
Гидроизоляционный слой под теплый пол делается из:
- полиэтиленовой пленки толщиной от 0,2 мм;
- специальных мембран;
- битумной мастики.
В результате монтажа гидроизоляции в комнате должно получиться водонепроницаемое «корыто» с днищем без прорех и заходом на стены в 10–20 см. Если данное покрытие выстилается из пленок, то укладывать их следует внахлест 10–15 см друг на друга и в два слоя.
Утеплитель для пола с подогревом
Далее ложится жесткий утеплитель. Использовать для устройства теплоизоляции под теплый пол мягкие минеральные ваты нельзя. Правильней будет взять плиты экструдированного либо обычного пенополистирола. Но подойдут и плитные материалы на основе спрессованной минваты или пробки. Также нередко применяются специальные панели-маты на основе ЭППС с выступами под укладку труб.
Чтобы пол после нагрева не давил на стены, вдоль них следует уложить демпферную ленту высотой выше будущей стяжки. При монтаже эту полосу надо закрепить так, чтобы она не сползла потом во время заливки бетонного раствора и иных манипуляциях.
Конструкция теплого водяного и электрического пола
Что потребуется
Очень важно правильно спланировать бюджет, чтобы не экономить не только на самих нагревательных элементах, но и на всех строительных материалах. Качественная гидроизоляция особенно важна, в ряде случаев она является решающим фактором
Для укладки пола потребуются такие материалы:
сама система полов (нагревательные элементы и укрепляющая сетка, идущая в комплекте);
соединительные провода;
крепления;
регулятор температур;
термодатчик;
система защиты УЗО (устройство защитного отключения);
цемент с песком;
медный кабель для заземления.
Также необходимо заранее приобрести напольное покрытие, чтобы определиться с его толщиной, фактурой и иными эстетическими характеристиками.
Выбор материала
Нагревательный кабель может иметь различные исполнения.
Основные виды кабелей:
Саморегулирующий. Элемент – полимерная матрица. При перегреве в зоне нарушения снижается оборот тока, чтобы предотвратить поломку. Остальные участки работают в нормальном режиме. Благодаря данному свойству кабель такого типа обладает долговечностью и высокой надежностью, однако отличается высокой стоимостью.
Резистентный. Состоит из одной или двух жил, которые имеют очень высокое сопротивление. Проходя по ним, ток преобразуется в тепловую энергию. Нагревательная жила защищена слоем изоляции и металлической оплеткой, отвечающей за заземление. Однако если один из участков жилы выходит из строя, вся система необратимо ломается.
Монтаж кабеля, ответвленного за нагрев, осуществляется в слой цементной заливки, которая будет дополнительно перераспределять тепло и выполнять функцию изоляции от холода из внешних источников.
Расчет трубы для теплого пола в комнатах
Если по строительным конструкциям внутрь проникает холод, вблизи от наружных стен вносят изменения в проект. Здесь укладка теплого пола выполняется с уменьшением расстояния между трубами. Для приведенного выше примера можно использовать формулу: 0,15/1,5 = 0,1 м.
Может быть интересно
Расстояние между трубами теплого пола изменяют при необходимости
На рисунках изображена конфигурация «улитка». Она предпочтительнее «змейки», так как углы поворота меньше. Это позволяет уложить водяной теплый пол с лучшим распределением тепла по площади помещения. Во втором варианте часть комнаты не будет прогреваться охлажденной водой. Но отвергать его полностью не стоит. Это пригодится, например, для участка, прикрытого ковром, журнальным столиком.
Какие существуют виды укладки водяного теплого пола
Чтобы не ошибиться, используют размеченный соответствующим образом лист. Его можно создать в графическом редакторе или другой подходящей программе. На картинке (ниже) видно, как с помощью такого инструмента составляется план для отдельной комнаты со скошенным углом. «Квадратом» отмечена область, где установка труб не нужна.
Монтироваться трубы будут проще при наличии такого чертежа
Этапы монтажа
Расчет стоимости отопления проводят вместе с составлением плана монтажа. Нагреватели размещают только на свободной от мебели площади, поэтому на плане требуется отметить ее расположение, а от свободных стен сделать отступ 5-7 см. Остальное пространство делят на полосы, равные ширине нагревателей и вычисляют нужное количество в метрах.
Укладывать инфракрасные теплые полы под плитку приходится в несколько приемов:
- подготовить основание для ИК-нагревателей;
- смонтировать систему обогрева;
- подключить и проверить её;
- уложить основание для плитки и наклеить материал.
Подготовка
Основание необходимо очистить от мусора и заделать выбоины. Технология монтажа инфракрасного теплого пола предусматривает укладку изоляции из теплосберегающих материалов. Для этого применяют покрытия с малой усадкой и без фольгированного слоя (пробку, ЭППС и др.). Прикрепить их к черновому основанию можно жидкими гвоздями, а к бетонному дюбелями с саморезами. Термоизоляцию желательно укладывать по всей площади комнаты. На полу сделать разметку по плану с указанием границ установки элементов и полос материала.
Монтаж термопленки
Прежде чем укладывать пленку инфракрасного теплого пола, рулонный материал нужно разрезать на полосы согласно разметке. Резать материал нужно только в специально обозначенных местах, где изображены ножницы. Ленты ИК-нагревателей не должны перекрывать друг друга, между полосами пленочного пола оставить зазор в 5-7 мм. Фиксировать ленту к полу можно жидкими гвоздями.
Подключение
Собрать систему инфракрасного теплого пола в следующей последовательности:
- Установить клеммные зажимы в местах выхода медных шин, придавить их пассатижами.
- Определить место установки терморегулятора на стене.
- Нарезать монтажные провода достаточной длины для подсоединения теплого пола к сети.
- Для подключения провода к зажимам вставить их в клеммы и обжать плоскогубцами или специальным инструментом. Подсоединение соседних лент выполнять параллельно.
- Стыки и края по периметру проклеить скотчем, клеммы и края шин изолировать битумной лентой.
- Уложить термодатчик под пленку. Провода от полос пленки подвести к месту включения в сеть и выполнить их монтаж. Проверить работоспособность системы тестером, определяя отсутствие обрыва цепи на каждой ленте, а затем и на всей системе.
Установка чернового пола
В зависимости от выбора сухого или влажного способа подготовить материалы: смешать с водой самовыравнивающийся состав или нарезать ГВЛ. Для влагоизоляции установленную систему ТП накрыть полиэтиленом, оставляя по краям припуски не менее 5 см. По периметру тщательно проклеить скотчем. В зависимости от особенности укладки пленочного пола под плитку на бетонном основании поступают так:
- Сухой способ. Нарезанными пластинами ГВЛ или СМЛ закрыть всю площадь помещения. Крепить элементы на жидкие гвозди или саморезы с дюбелями. Резьбовой крепеж вкручивать аккуратно, в промежутки между лентами ТП или в места, предназначенные для отрезания частей. Нельзя загонять шуруп в шину или карбоновые полоски. При необходимости черновое покрытие выполняют в 2 слоя, перекрывая швы нижнего уровня.
- Влажный способ. Поверх влагоизоляции разложить армирующую пластиковую сетку (металлическую не применять). Её края должны выйти за периметр ТП и полиэтилена на 20 см, сетка закрепляется саморезами. Залить основание и пленочную ИК-систему самонивелирующимся составом. Толщина слоя – 8-10 мм. Покрытие должно схватиться в течение 24 часов.
Укладка плитки
Перед тем как укладывать керамическое покрытие, поверхность основы нужно обработать бетоноконтактом в 2 слоя. Установить по периметру стены изоляцию для создания термошва. Приготовить плиточный состав. Клей наносим зубчатым шпателем, отдельными участками, которые можно заполнить кафелем за 30 минут.
Керамические элементы выравнивать по высоте, придавливая их к клеящему составу. Дать клею застыть, заполнить швы затиркой, вдавливая ее в зазоры резиновым шпателем. Остатки состава удалить с керамики мокрой тряпкой, не позволяя им высохнуть. После укладки уход за керамикой производить по общим правилам.
Как выбрать?
Перед тем, как задуматься какой электрический теплый пол лучше выбрать, следует решить два вопроса:
- Во-первых, будет ли теплый пол использован для основного обогрева комнаты или только в качестве дополнительного.
- Во-вторых, как он будет монтироваться: в слой стяжки или поверх нее.
Если теплый пол станет основным источником тепла, то рекомендуемая мощность его квадратного метра должна составлять от 130 до 150 Вт. Если в качестве дополнительного – 110-130 Вт.
Также стоит учитывать возможность изменения удельной мощности пола расстоянием между петлями нагревательного кабеля. Чем ближе будут витки, тем большее количество кабеля понадобится, но можно будет использовать менее мощные модели. При этом площадь теплого пола не должна быть менее 70% от общей площади комнаты.
Принимать во внимание следует не общую площадь помещения, а лишь свободную от массивной мебели. Другой аспект при выборе длины кабеля для достижения необходимой мощности – тип напольного покрытия поверх теплого пола
Другой аспект при выборе длины кабеля для достижения необходимой мощности – тип напольного покрытия поверх теплого пола.
Минимальные теплопотери будут при закладке кабелей под плитку. Соответственно, можно обойтись меньшей мощностью на квадратный метр.
Закладка кабеля под паркет или ковролин потребует большей мощности из-за низкой теплопроводности данных покрытий.
Тип кабеля зависит также и от способа укладки. Когда он располагается внутри цементной стяжки, то для этих целей можно использовать кабели любого диаметра.
Если же он будет уложен поверх стяжки, то в данном случае обойтись без сверхтонкого кабеля не получится
Однако сверхтонкий кабель имеет одно важное ограничение: он пригоден лишь для дополнительного подогрева
Подбирая компоненты для теплого пола, необходимо также принимать во внимание состояние электропроводки. Если она не сможет выдержать высокую мощность теплого пола, то начинать все расчеты и работы следует только после замены проводки.
Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные
Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля
Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные. Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля.
Если есть возможность равномерно разложить кабель по площади комнаты и подвести оба его конца к терморегулятору, то вполне возможно обойтись простым одножильным кабелем.
Однако если конфигурация помещения не позволяет уложить кабель по всем правилам и подвести их концы в одну точку, то в этом случае выбор должен делаться в пользу двужильных моделей. Кабели с двумя жилами подключаются к терморегулятору лишь одним концом, второй же конец при этом может оставаться в любом удобном месте.
Заказывая теплый пол, нельзя забывать и о выборе подходящего терморегулятора.
Без этого устройства достичь желаемой температуры пола попросту не получится. Кроме того, терморегулятор поможет намного сократить затраты на электроэнергию.
Всего же существует три разновидности терморегуляторов.
Модели с ручным управлением. Их особенностями являются простота, дешевизна и минимум функционала. Весь их интерфейс состоит из клавиши включения и ручного регулятора мощности.
Терморегуляторы с дисплеем. Такие модели интересны возможностью задавать температуру с точностью до градуса. При этом текущая и требуемая температура может отражаться на имеющемся экране. Однако для использования этих возможностей потребуется еще и установка термодатчика.
Термодатчики следует устанавливать на равном расстоянии от близлежащих витков нагревательного кабеля. Если это требование не будет соблюдено, то выставить нужную температуру пола станет невозможным.
Программируемые терморегуляторы. Их возможности позволяют задавать определенную температуру пола на заданный период времени. К примеру, с их помощью можно автоматизировать отключение теплого пола в дневное время на рабочей неделе. Кроме того, некоторые модели подобных терморегуляторов могут управлять сразу несколькими зонами теплых полов.
