Как сделать ворота своими руками: изготавливаем откатную модель с помощью рельсового механизма

Как изготавливаются рельсовые откатные ворота своими руками: порядок действий

Подобная конструкция получила достаточно большое распространение благодаря своей простоте и доступности. Система предполагает наличие специального рельса, закреплённого на поверхности земли, и роликов, прикреплённых к нижней части ворот. Во время открытия створка смещается по рельсу на требуемое расстояние. Предлагаем разобраться, каким образом монтируется подобная конструкция.

Ролики движутся по специальному наземному рельсу

Необходимые для работы инструменты и материалы

Для монтажа следует иметь в наличии:

• сварочный аппарат;
• пилу;
• болгарку;
• шуруповёрт;
• ручной слесарный инструмент.

Для изготовления сдвижной рельсовой конструкции потребуется профильная труба различного сечения, материал для полотна, крепёжные элементы, фурнитура, бетонный раствор.

Количество материала, требуемое для откатной системы, зависит от дизайна и размера ворот

Подготовка основания для двигательного механизма

Основание формируется с внутренней стороны участка вдоль забора. Для фундамента готовится котлован шириной 0,5 м и глубиной 1,5-2 м. Последний параметр зависит от глубины промерзания грунта. Длина траншеи для откатной системы равняет удвоенной ширине ворот.

На дне траншеи формируется подушка из щебня либо смеси, состоящей из гравия и песка. Выполняется армирование. Для изготовления каркаса преимущественно используется арматура диаметром 10 мм. Производится заливка бетонной смеси, состоящей из одной части цемента, двух песка и четырёх щебня. Заливку производят постепенно, не допуская изменения положения установленных элементов.

Заливка бетонного раствора для бетонного основания выполняется постепенно

Установка опорных столбов и монтаж направляющих

После высыхания бетонного раствора приступают к монтажу направляющих и установке опорных столбов. Рельс должен располагаться горизонтально и параллельно ограждению. Чтобы обеспечить требуемое пространственное положение элемента, вдоль бетонного основания натягиваем нить. К бетонному основанию прикручиваем направляющую для откатной конструкции.

Рельс следует надёжно зафиксировать

Установку опорных столбов выполняем в следующей последовательности:

Иллюстрация	Описание действия
	Выполняем разметку, определяя диаметр и местоположением под опорные элементы. Они должно располагаться достаточно близко к сформированному основанию.
	Производим выемку земли на нужную глубину с учётом уровня промерзания грунта и эксплуатационной нагрузки. Установленные опорные столбы должны выдержать откатные ворота с учётом ветровой нагрузки.
	Монтируем опорные столбы. С помощью уровня тщательно контролируем их пространственно положение во всех плоскостях. Для фиксации опор используем бетонный раствор.

Изготовление полотна откатных ворот

Если нет готового полотна откатных ворот, руководствуясь чертежом, изготавливаем его своими руками. Работы следует выполнять в горизонтальной плоскости, разложив элементы конструкции на ровной поверхности. Сначала свариваем каркас, а затем к нему крепим облицовочный материал.

Положение каждого элемента должно быть тщательно выверено

Установка конструкции и фурнитуры

Изготовив ворота, приступаем к их установке. Для этого:

Иллюстрация	Описание действия
	К нижней части полотна крепим ролик. Способ крепления зависит от конструктивных особенностей выбранной фурнитуры.
	Крепим ограничители, которые не позволят створке сместиться дальше столбов, и элементы запорной системы. Замок должен иметь подходящее конструктивное исполнение. Если система двустворчатая, можно к каждой створки приварить уши для навесного замка. Полотно устанавливаем на направляющий рельс и проверяем работоспособность собранной конструкции.

Изготовление откатных ворот

Откатный тип ворот отличается высокой износостойкостью и обшивается большинством прочных материалов (кроме ковки). Высокая стоимость их установки компенсируется прочностью и надежностью откатной системы.

Забор частного дома

Сложная конструкция створок сдвижной модели сваривается по схеме, идентичной с распашной. Вначале, путем сваривания необходимых по размеру профильных труб, создается каркас. Существуют различные механизмы откатных ворот:

• подвесной;
• рельсовый;
• консольный.

Наиболее удобными эксплуатационными качествами обладает консольная конструкция. Первым устанавливается рельс, далее следует прикрепление или приваривание роликов. Ролики крепятся на каркас снизу и сверху.

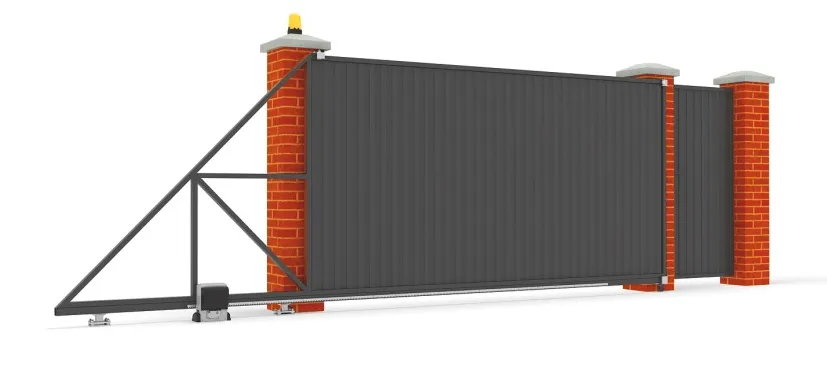

Фотография откатных ворот консольной конструкции представлена ниже.

Небольшой размер

Монтаж створок откатной конструкции

Правильный монтаж откатных створок начинается с подготовки специального места, предусмотренного под установку элементов роликового механизма и направляющей системы. Размером оно должно быть больше в 0,5 раза, чем сама конструкция.

Когда необходимый инвентарь будет приобретен, можно приступать к сборке конструкции. Рабочий процесс осуществляется поэтапно.

Схема откатной сварной створки с фундаментом

1. На начальном этапе установки раздвижной конструкции подготавливается надежный фундамент. По размерам на чертеже создается каркас. Учитывая отличия каркаса таких створок от распашной конструкции, их изготовление требует более внимательного подхода. Первыми ставят опорные металлические столбы диаметром 100х100 мм.
2. Движущий механизм откатной конструкции опирается на направляющую систему, которая двигается за счет специальных колесиков. Следовательно, роликовому механизму обеспечивается надежное закрепление на подготовленном фундаменте.
3. Ролики помещаются внутрь направляющей, защищающей детали приводного механизма от осадков и попадания грязи и пыли. Вдобавок откатные створки могут оснащаться удобной калиткой, обязательно предусмотренной в чертеже на стадии проектирования.

Чертеж с расчетом размеров для сварки

Все же в сравнении с распашными воротами цена их значительно выше. Это обусловлено применением дорогостоящих материалов и затратами на обустройство приводного механизма.

Выполнение траншей под фундамент

Прежде чем заниматься установкой откатных ворот своими руками, чертежи и схемы которых заранее подготовлены, надо заложить под них основание.

Для начала роют ямки. В них разместятся пьедесталы для столбов. Углубление делают немного шире размера самих опорных колонн. Такой подход облегчит последующее выполнение кладки. Фундамент делают строго по схеме.

Важно учитывать климатические условия местности

Если предполагается промерзание почвы, то берут во внимание типичную глубину. Фундамент должен уходить ниже этой величины

Если во время раскопок рушатся грунтовые стенки, то не обойтись без выполнения опалубки

Если во время раскопок рушатся грунтовые стенки, то не обойтись без выполнения опалубки.

Стенки траншеи поливают водой, добиваясь утрамбовки. Одновременно с подготовкой ям под фундамент выполняют закладку капсулы под электрику. На роль гильзы отлично подходит простая пластиковая водопроводная труба.

Монтаж

Монтаж включает в себя установку, а также бетонирование стоек, на которых крепятся створки и консоли. По чертежу рассчитывается профиль каркаса, размечаются места крепления.

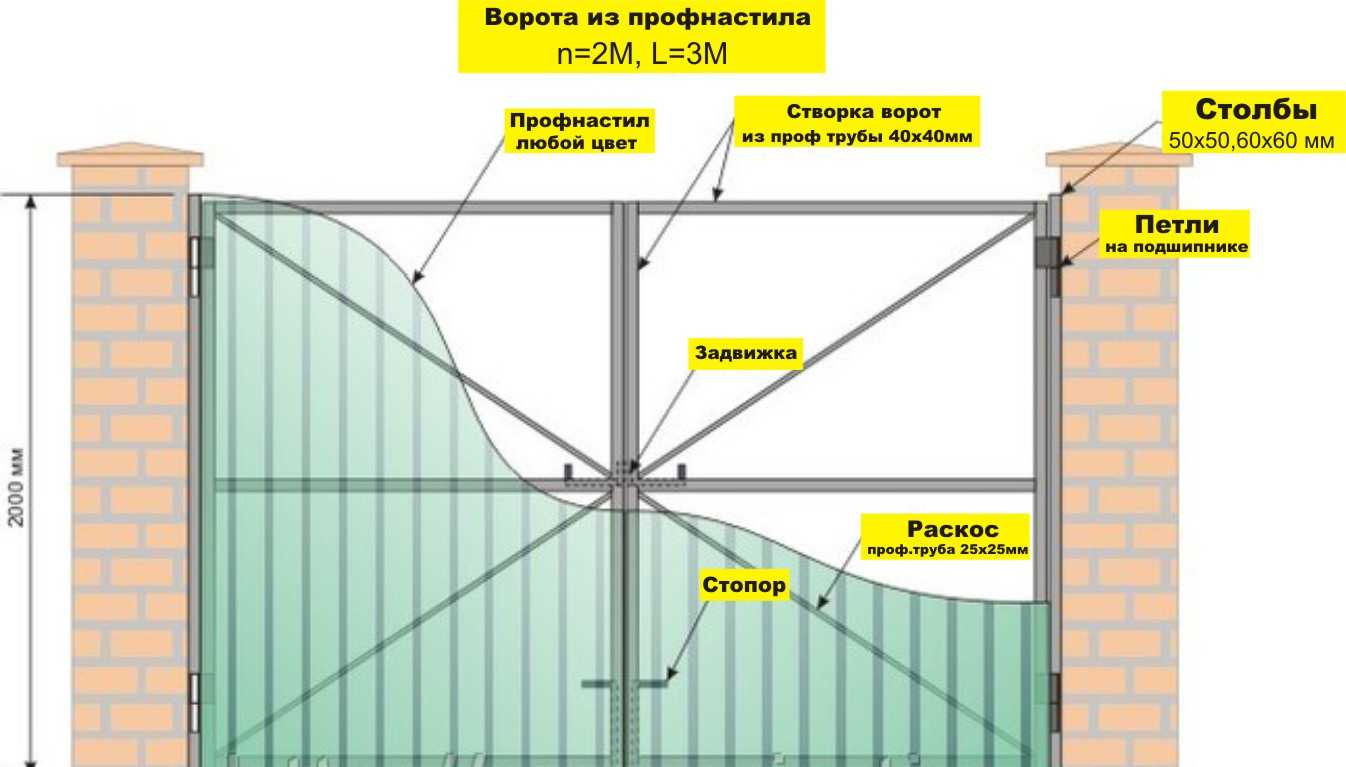

Распашные ворота из профнастила

Бюджетный и доступный для изготовления любителями вариант оформления въезда – распашные ворота из профлиста. Запорная конструкция получаются относительно легкой, но все равно для прочности устанавливается по 3 навеса на каждую стойку.

На видео подробно рассказывается, как сделать конструкцию с элементами ковки.

Стойки

На стойки выбирают материал, который выдержит вес створок. Их делают из профиля сечением 120х120 мм, закапывают в грунт на глубину 800–1000 мм. Чем тяжелее створки, тем глубже надо забивать опоры. Распашные конструкции требуют большей прочности, поскольку вся нагрузка идет на навесы, укрепленные на столбах.

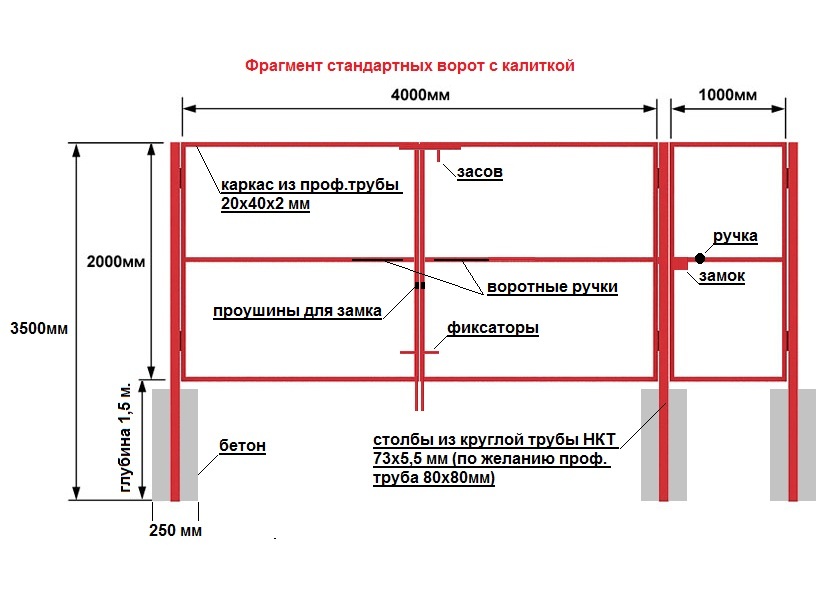

Монтажный чертеж

Стойки из металла лучше устанавливать в ямы, засыпать их гравием и заливать бетоном. Тогда они гарантированно не наклонятся под тяжестью рамы и профнастила. Перед заливкой следует проверить точное расстояние между ними, зафиксировать строго вертикальное положение и закрепить распорками. В установленной опоре после заливки нужно разметить места крепления петель.

Каркас

Каркас проще всего собирать по эскизу в натуральный размер. Для этого:

1. Режется в размер профиль рамы. Укладывается на ровную площадку. Края прихватываются.
2. Проверяется диагональ.
3. Вырезаются и прихватываются распорки.
4. Варится весь каркас.
5. Подмечаются места навесов совместно со стойками. Привариваются ответные элементы.

Сваренная рама должна быть прямоугольной. Проверка диагонали обеспечит правильную форму.

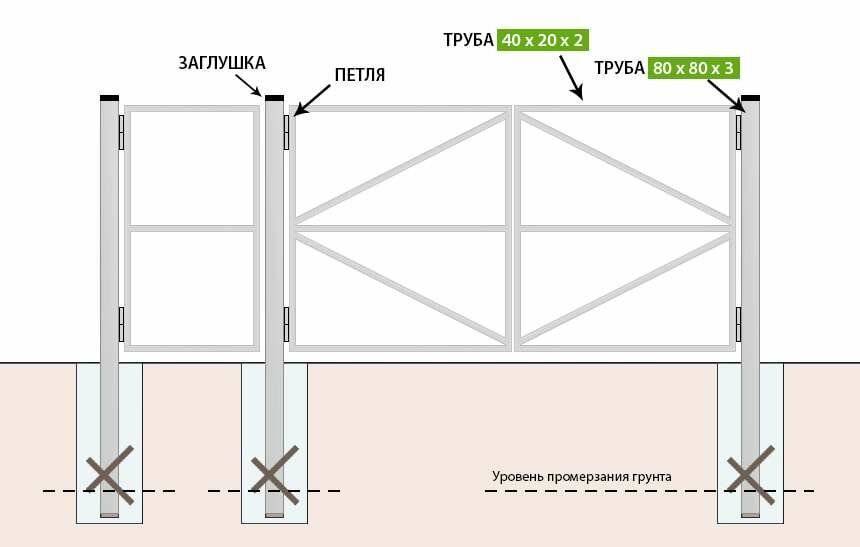

Схема для изготовления каркаса своими руками

Обшивка

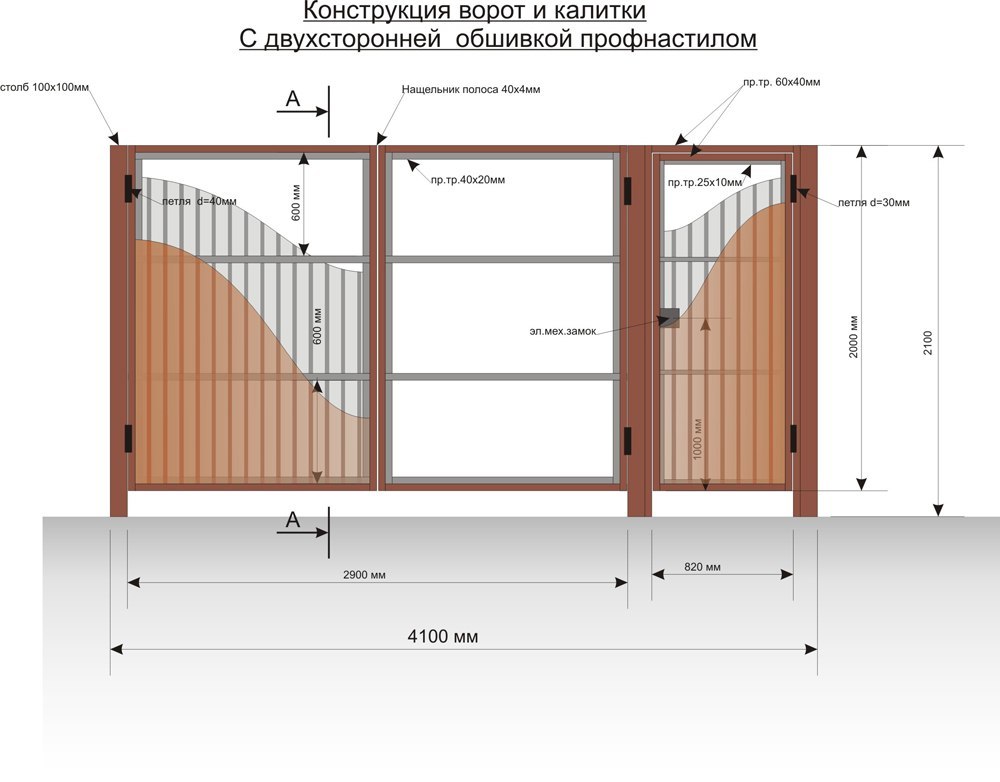

Забор и подвижные элементы ограды обшивают листами длиной 2 м с глубиной прожимки 8–10 мм. Предпочтительно горизонтальное расположение углублений. Крепится металлопрофиль саморезами к горизонтальным балкам каркаса. Если приваривать сваркой, то в местах нагрева выгорят декоративное и защитное покрытия. Лист потеряет вид и начнет быстро разрушаться в местах крепления. Шляпки винтов после установки створок подкрашиваются в цвет профиля.

Обшивку металлопрофилем удобнее делать на земле до установки каркаса на стойки. Нижний край выравнивается из расчета зазора в 50–300 мм. Калитка сначала обшивается, а затем навешивается.

Из ДПК

Откатные деревянные ворота с калиткой

Самостоятельно проще всего изготовить откатную модель с роликами внизу. Конструкция не требует монтажа консоли, рама имеет простую форму. Установить ворота откатные из дерева можно на стойки из балок и стальных труб со стороной квадрата 80 мм. Основная нагрузка направлена на направляющую под роликами.

Стойки

Стойки закапываются на глубину, равную 40–45 % высоты забора. Для этого достаточно выкопать яму глубиной 50 см. Под ролики для их перемещения при открывании делается фундамент. Выкапывается канава шириной 40–50 см. Она должна быть на 50 см длиннее секции. Ямы под стойки и канава засыпаются гравием, заливаются бетоном.

Откатная конструкция из дерева

На стойке со стороны направляющей устанавливается направляющее устройство. В него заводится верхняя горизонтальная балка рамы.

Изготовление и установка створок

Для сдвижных моделей делается рама из трубы размером 60х40 мм. Нижняя балка длиннее на размер, обеспечивающий движение створки в сторону: это примерно половина длины полотнища. На ней устанавливаются ролики и зубчатая рейка для автоматического открывания.

На даче

Труба малого сечения выполняет роль упора створки при закрывании. Устанавливаются косынки, распорки, фиксирующие раму. Монтируется верхняя направляющая планка. Рама обшивается досками с помощью саморезов.

Для калитки делается рама из труб 30х40 и 20х20 мм. Ее наружный размер должен входить в рамку из профиля 60х40 мм, меньшие трубы упираются друг в друга. Глубина их посадки просчитывается таким образом, чтобы рама калитки в закрытом состоянии была в одной плоскости с каркасом.

На одной стойке и раме двери помечаются места под навесы и задвижку. Фурнитура приваривается. После этого калитка обшивается деревом и навешивается.

Схема устройства фундамента

Основные механизмы, которые способствуют блокировке ворот

Секционные ворота сложнее использовать при отключении электричества. Это обусловлено особенностями конструкции. Производитель предусмотрел механизм разблокировки. Когда его нет возможности использовать, придется приложить усилия, чтобы полотно поддалось давлению – начало движение вверх. Используются шнуры, которые выходят из привода, каретки рейки. У других ворот также есть свои особенности. Если рассматривается вариант промышленных конструкций, в этом случае предусматривается цепной редуктор.

Принцип действия механизма внутренней разблокировки с помощью шнура основан на активации размыкающих крючков на каретках цепи. Сложность заключается в доступности. Длина шнура под потолком составляет 50-70 см. Можно также изнутри вручную закрывать ворота, для этого нужно вернуть каретки в первоначальное положение

Важно, чтобы они снова сцепились с крючками.

Рукоятка, ключ безопасности

1. Не всегда можно использовать разблокировочный трос. Примеряют и ключ с рукояткой. Как работает механизм:
2. Нужно предусмотреть место под дополнительные элементы конструкции: в воротах нужно сделать отверстие, предназначенное для цилиндра и ключа.
3. Как только поворачивается ключ, сразу происходит срабатывание рукоятки. При этом разъединяются главные шестерни привода и редуктора.
4. Появляется возможность свободно перемещать полотно.

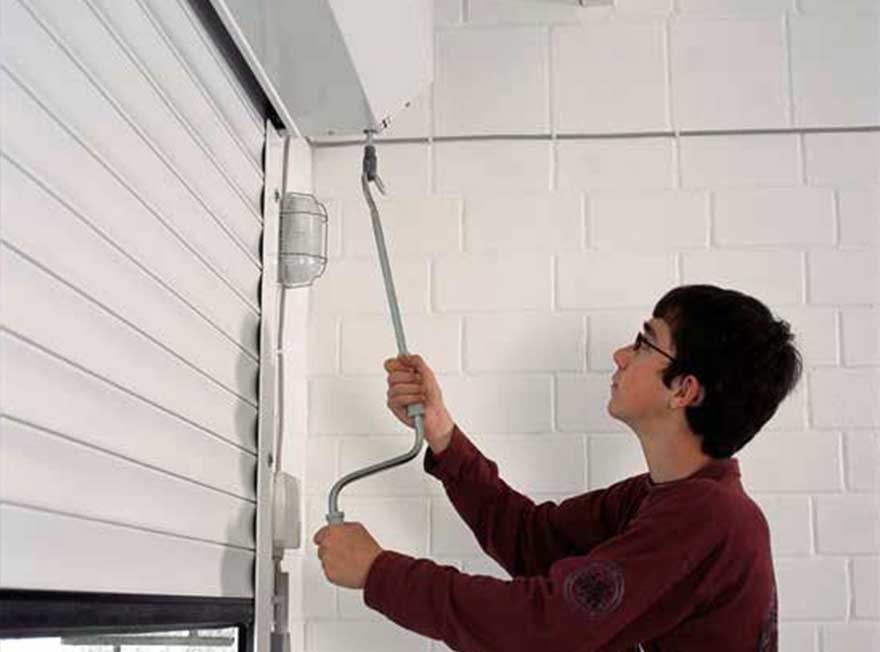

Механизм с воротком

Этот способ является эффективным в случае, когда нет возможности использовать другие приспособления для разблокировки по причине малой высоты проема. Нужно понимать, что такое вороток – это элемент, предназначенный для главного привода, отличается длиной 3 м, что дает возможность открывать воротные сооружения до 4,5 м шириной.

Цепной привод

Предназначается для разблокировки отдельных видов ворот: секционных, роллетных. При отсутствии электроэнергии возникают сложности с эксплуатацией конструкции, что обусловлено ее высотой. Предусматривается возможность соединения привода и полотна. Для этого используется цепь значительной длины – 8 м, в результате появляется возможность открывать ворота существенных габаритов (до 5 м).

Ворота из дерева с резьбой

Создание ворот из дерева с резьбой своими руками — увлекательный проект, который позволяет вам воплотить свою творческую вдохновенность и придать уникальный характер вашему дому или участку. Деревянные ворота с резьбой станут великолепным украшением, добавляющим шарм и изысканность в окружающую обстановку.

Подготовка материалов и инструментов:

• Выбор подходящего дерева. Перед началом работы решите, из какого дерева вы хотите создать ворота. Особенно популярны деревья с прочной структурой, такие как дуб, кедр или махагони. Помните, что правильный выбор древесины влияет на долговечность и внешний вид готовых ворот.
• Подготовка инструментов. Убедитесь, что у вас есть все необходимые инструменты, такие как пила, стамеска, резец, дрель и шлифовальная машина. Точное и качественное оборудование поможет вам создать красивую резьбу и обеспечит гладкую поверхность дерева.

Творчество и резьба дерева:

Разработка дизайна. Создайте эскиз будущих ворот, определите основные элементы резьбы и узоры, которые хотели бы включить

Здесь ваша фантазия не ограничивается, поэтому не стесняйтесь экспериментировать и придумывать уникальные детали, которые отразят вашу индивидуальность.
Осторожность и аккуратность. Прежде чем начать резьбу, убедитесь, что вы хорошо освоили технику работы с инструментами

Дерево — нежный материал, и любая ошибка может испортить вашу работу. Постепенно режьте контуры и добавляйте детали, следуя вашему эскизу.

Завершение проекта:

• Шлифовка и обработка. После завершения резьбы тщательно просмотрите поверхность ворот, убедитесь, что все края гладкие и ровные. Проведите шлифовку для придания дереву еще большей гладкости и избавления от неровностей.
• Защитное покрытие. Нанесите защитное покрытие на поверхность ворот, чтобы защитить дерево от влаги, солнца и насекомых. Выберите подходящий тип покрытия, который будет сочетаться с окружающей архитектурой и стилем вашего дома.

Секционные деревянные ворота

Создание секционных деревянных ворот своими руками — это увлекательный и интересный проект, который позволяет вам не только воплотить свои ремесленные навыки, но и создать функциональный и привлекательный элемент для вашего дома или участка. Секционные ворота обладают практичностью и удобством в использовании, а также обеспечивают легкий доступ на участок.

Планирование и проектирование:

• Изучение дизайна. Определите стиль и дизайн секционных ворот, который соответствует общей архитектуре вашего дома. Выберите подходящий тип открывания (ворота-откатные или ворота-секционные), исходя из особенностей вашего участка и доступного пространства.
• Разработка чертежей. Начертите подробные чертежи ворот с указанием размеров и конструкционных деталей. Это поможет вам иметь ясное представление о проекте и избежать ошибок в процессе изготовления.

Изготовление рамы и секций:

1. Выбор материалов. Приобретите качественное дерево для изготовления рамы и секций ворот. Используйте прочные породы дерева, которые хорошо переносят воздействие погоды и влаги.
2. Сборка рамы. Сначала изготовьте раму ворот, следуя вашим чертежам. Обязательно проверьте правильность всех размеров и углов, чтобы рама была стабильной и устойчивой.
3. Создание секций. После сборки рамы, приступайте к изготовлению деревянных секций, которые будут вставляться в раму. Отрежьте доски нужной длины и аккуратно закрепите их на раме.

Установка и заключительные штрихи:

Монтаж ворот. После завершения изготовления всех секций, приступайте к монтажу ворот на месте

Обратите особое внимание на правильное крепление воротных секций к раме и убедитесь, что ворота открываются и закрываются плавно и легко.
Добавление отделки. Придайте вашим секционным деревянным воротам законченный вид, добавив декоративные элементы, ручки или другие аксессуары, которые подчеркнут уникальность вашего проекта.

Создание секционных деревянных ворот своими руками — это не только весело и увлекательно, но и позволяет вам получить индивидуальный и функциональный элемент для вашего дома или участка.

Особенности и технические характеристики откатного механизма

Ворота со сдвижным конструктивным решением применяются для въездных заграждений для приусадебных участков, парковых территорий, хозяйственных построек, промзон и т.д.

Такие модели функционируют по принципу сдвигания полотен для заграждений в сторону по расположенным горизонтально направляющим. Конструкция позволяет экономить пространство участка. Ворота откатного типа отличаются габаритами, принципом работы, комплектацией.

Для сборки ворот потребуются следующие составляющие элементы:

• рама;
• полотно;
• калитка;
• несущая балка;
• роликовые опоры;
• ловители для полотна;
• автоматика.

Роликовые опоры необходимы для обеспечения плавного перемещения полотна по направляющей балке каркаса. Опоры перемещаются на несущих тележках. В соответствии с размерами и массой ворот роликовые опоры подразделяются на несколько разновидностей:

• эко — предназначены для створок в длину до 5 м;
• евро — для полотен в длину до 7 м;
• макс — ролики предназначены для габаритных створок в длину до 9 м.

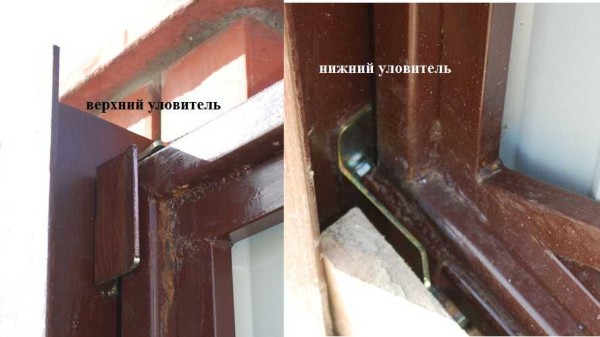

Ловители для полотна являются специализированными фиксаторами, которые устанавливают снизу и сверху на стойке. Ловители позволяют удерживать створки ворот в положении «закрыто».

Направляющая балка устанавливается в верхней либо нижней части каркаса рамы. Она используется для установки роликов, с помощью которых полотно перемещается при закрывании либо открытии створок ворот. Направляющая планка выдерживает главную нагрузку ограждающей конструкции и позволяет перемещаться створкам, не соприкасаясь с грунтом.

Автоматизированная система управления обеспечивает комфортную эксплуатацию раздвижных ворот. В составе системы управления есть электропривод, которым с помощью пульта регулируется открытие ворот.

Преимущества использования откатного механизма:

• простота в эксплуатации;
• плавный ход створок;
• долговечность механизмов;
• возможность настройки дистанционного управления воротами;
• бесшумность передвижения створок;
• надежность конструкции;
• простота в обслуживании;
• возможность обустройства эргономичного пространства;
• эстетичность конструктивного решения;
• универсальность использования, т.к. монтаж может выполняться на гараж, входную зону и т.д.

Преимущества и недостатки откатных ворот

Преимущества:

• простота открывания, не требующая больших усилий;
• разумная себестоимость изделия;
• легко поддается автоматизации;
• нет необходимости фиксировать ворота в открытом состоянии, ветер их не закроет, как распашные.

Недостатки:

для изготовления необходимо приобрести специальную фурнитуру, ее можно изготовить и своими руками, но качество изделия гарантировать может только специалист высокой квалификации;

• для отката потребуется место;
• под сами ворота заливается прочный фундамент, который увеличивает материальные расходы.

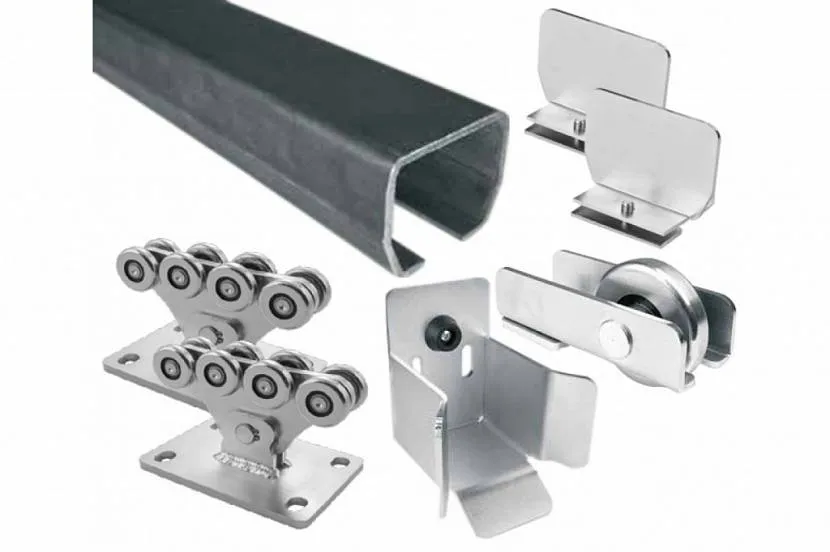

Фурнитура для откатных ворот

Что касается участка для отката, то его длина рассчитывается по следующей формуле:

L = H x 1,4,

где L – длина ворот, H – ширина воротного проема в свету.

Повышающий коэффициент можно взять 1,33, но не меньше. Почему именно такая длина участка выбирается. В принципе, она равна длине самих ворот. Все дело в том, что в конструкции есть так называемый хвостовик. Он выполняет функции противовеса самому воротному сооружению, чтобы оно не завалилось в процессе перемещения. Да и само смещение с хвостовиком намного легче.

Если участок отката попадает в этот размерный диапазон, или он больше, то смело можете заниматься изготовлением и установкой откатных ворот. Если отрезок территории сделать это не позволяет, то придется выбирать другой тип въездных ворот.

И еще несколько тонких моментов, касающихся хвостовика:

• если ширина воротного проема превышает 5,5 м, то хвостовик нужно делать не треугольной формы, а прямоугольной;
• при этом длину этой части воротных конструкций нужно делать в диапазоне 45-50% от размера ширина проема.

Слева хвостовик, незакрытый отделочным материалом

Чертежи, схемы, эскизы и конструкция откатных ворот

Любая конструкция требует тщательных расчетов. Откатные ворота ответственны во многих вопросах – свободный ход, допуск транспорта на территорию – следовательно, любая модель до строительства тщательно планируется на бумаге.

Ширина проема ворот

Рассчитывается параметр исходя из габаритов транспорта – учитываются не только легковые автомобили, но и грузовые. Так, Газель составляет 2,5 м, а КАМАЗ – 2,9 м. Но при этом следует учитывать угол заезда – 45 градусов. Следовательно, между столбами, удерживающими конструкцию и зеркалами авто должно оставаться расстояние не менее 30 см. Если учитывать особенности грунта в период межсезонья – машина может отклониться, забуксовать или скользить, то этот параметр увеличивают до 50 см. Окончательно ширина составит 5 м.

Длина полотна

Это совсем не то что длина проема ворот. Этот параметр увеличивают как минимум на 40% от всей ширины. Это нужно для того чтобы скрыть щель между полотном забора и воротами.

Высота ворот

Она имеет значение, несмотря на то, что практической роли не играет. Рассуждаем с точки зрения эстетики – следует рассчитывать створку ворот таким образом, чтобы она лежала в одинаковой плоскости с забором, иначе перепада высот неизбежны и некрасивы.

Например, тело забора из профлиста составляет 2 м. Высота ворот рассчитывается за вычетом параметров всех комплектующих – направляющего рельса, кареток с колесиками, удерживающего каркаса и прочей фурнитуры

Важно – учитывается зазор между грунтом и краем ворот. Он должен составить не менее 10–15 см

Чертеж

Схематично конструкция ворот очень проста. Основой служит силовая платформа из армированного бетона. Далее, между столбами-стойками устраивается каркас с уловителями сварной рамы ворот. Ну а к последней крепится профлист. На полотне фиксируется ручка или ворота снабжаются электрическим приводом для приведения в действие из дома.

Откатные ворота своими руками: этапы изготовления

Перед тем, как начинать работы, нужно убедиться в возможности установки откатной модели. Следует проверить:

• наличие достаточного количества незанятого пространства вдоль ограждения для нормальной эксплуатации подобного устройства;
• прямолинеен ли необходимый участок забора, поскольку ворота могут двигаться только по прямой;
• отсутствие калитки и неровностей рельефа в области движения полотна.

Проектирование: создание чертежей, расчет стоимости

Прежде, чем закупать материалы, нужно сделать схематичный чертёж, указать основные размеры, составить спецификацию. Если возникли затруднения, то стоит выбрать готовое решение из альбома производителей ворот.

К расчёту стоимости следует переходить после:

• проведения измерений проёма;
• выбора материала для обшивки и каркаса;
• оценки общего веса и решения вопроса с количеством створок.

Для упрощения задачи можно воспользоваться специальной программой.

Подготовка необходимых материалов и инструментов

Для возведения откатной конструкции своими руками нужны комплектующие. Их можно купить или сделать самим. Говоря об оборудовании, ничего особо сложного не потребуется – необходимые приспособления имеются даже у новичка.

Набор для изготовления включает в себя:

• нижнюю направляющую;
• поддерживающую скобу с роликами;
• пару роликовых опор;
• пару поддерживающих подставок роликовой платформы;
• опорный ролик;
• улавливатели;
• заглушки.

К выбору обшивки стоит подходить с учётом собственного вкуса и величины кошелька. Подойдёт ряд материалов:

• профнастил;
• листовая сталь;
• поликарбонат;
• вагонка;
• ковка;
• филёнка.

Поскольку при строительстве ворот не обойтись без бетонных работ, нужно запастись:

• ломом и лопатой;
• трамбовкой;
• сваркой;
• вёдрами для бетонного раствора;
• болгаркой;
• молотком и шуруповёртом;
• рожковыми ключами;
• малярными кистями;
• рулеткой.

При обшивке деревянными изделиями понадобятся слесарные инструменты. А ещё монтаж откатного устройства не возможен без профильных труб, швеллеров, толстого листового металла, стального прутка, песка, щебня и цемента.

Монтаж столбов

Стойки могут быть дубовыми, стальными, кирпичными, бетонными. Рекомендуемая глубина бетонирования столбов – 1 метр. При высоком уровне подземных вод необходим единый фундамент для всех опорных деталей устройства.

Для монтажа опор выполняют несколько действий:

1. Выкапывают яму.
2. Устанавливают в неё столб.
3. Выверяют вертикальность уровнем.
4. Бетонируют.

Заливка фундамента

Шаги при заливке фундамента:

1. Разметка на местности.
2. Выкопка траншеи
3. Изготовление закладкной из швеллера и прутков.
4. Установка опалубки и укладка армопояса.
5. Заливка бетонной смесью, трамбовка.

Через 28 суток бетон полностью затвердеет.

Изготовление створки

Несущий остов полотна изготавливают из профильных труб размером не менее 5*5 см. Инструкция:

1. Оборудовать ровную горизонтальную площадку.
2. Из труб и направляющего рельса сварить наружную раму.
3. К основанию полученной заготовки прикрепить составляющие заполняющего каркаса с помощью сварки.
4. Зачистить сварные швы шлифмашинкой.
5. Нанести на конструкцию грунтовку, а затем, после ёе высыхания, 2 – 3 слоя краски.
6. Обшить профнастилом.

Монтаж конструкции

Чтобы установить ворота откатного типа, необходимо:

• провести разметку;
• выставить поддерживающие площадки роликовых опор;
• установить ролики и полотно, чтобы проверить правильность монтажа столбов;
• снять створку и демонтировать тележки;
• приварить регулировочные пластины;
• вновь установить роликовые опоры и полотно;
• зафиксировать ворота в закрытом положении;
• выставить конструкцию «в горизонт»;
• прикрепить накатной ролик к направляющей;
• установить роликовый ограничитель на верхний край полотна;
• прикрутить сначала нижний, а потом верхний улавливатели;
• провести окончательную регулировку всех элементов;
• закрыть заглушкой торцевую часть направляющей;
• защитить и закрасить места сварки.

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая»  цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

• профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
• швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
• арматура 12 мм — 6 м;
• электроды — 2 кг;
• краска —  3 банки, кисти, заклепки;
• цемент М-400 — 5 мешков;
• профнастил покупался при изготовления забора.

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилалсь рама

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

Швеллер на 180 мм прикрепили к ответному столбу

Примерка на месте

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упоры

Верхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Верхние ролики крепят на стойки, захватывая верхнюю кромку ворот

Так выглядят установленные верхние ролики

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Заключение

Приняв решение самостоятельно изготавливать такую конструкцию, необходимо составить первоначально для себя четкий план действий:

• создайте чертеж в соответствии со снятыми на местности размерами;
• подготовьте опоры-столбы и забетонируйте их, оставьте для просушки цемента;
• изготовьте раму для будущих ворот;
• обшейте раму выбранным материалом;
• когда цемент хорошо просох и створки ворот готовы к установке, приступайте к их монтажу;
• установите автоматику на ворота, что существенно облегчит эксплуатацию.

Следуя приведенным инструкциям и рекомендациям, вы сможете самостоятельно изготовить и надежно установить распашные ворота на своем участке.
