Как сложить печь своими руками из кирпича - руководство со схемой-порядовкой

Так ли важна порядовка

Как выложить из кирпича печь: порядовка – это пошаговая инструкция

На первый взгляд может показаться, что при строительстве печи можно обойтись без порядовки, и даже чертежи использовать ни к чему, но на деле все обстоит иначе. Порядовка помогает правильно сложить систему ходов для горячих газов, которые движутся не по прямой, а по извилистым ходам, идущим то вертикально, то горизонтально.

Если все делать по инструкции, то вы получаете максимальную площадь контакта горячих газов с кирпичными поверхностями – все эти параметры давно рассчитаны инженерами и проверены на практике, так что не стоит думать, что вы окажетесь умнее людей с большим опытом и знаниями темы.

Соблюдение порядовки также станет залогом обеспечения максимальной тяги внутри печи, что во многом сказывается на ее эффективности.

Как сложить из кирпича печку — порядовка для печи с варочной поверхностью

Некоторые используют в строительстве чертежи, но они не показывают отработанных способов перевязки кирпича и правильное их положение. Раньше такая информация мастерами держалась в строгом секрете и передавалась от учителя к подмастерью, а сегодня все имеется в открытом доступе, так почему бы не пользоваться этим, тем более что это во многом облегчает вашу работу.

Порядовка – это как ноты для музыканта, просто пошагово следуем ей и получаем идеальную симфонию из кирпича и металла.

Как сложить печь с варочной поверхностью

Построить печь, снабженную варочной поверхностью, также можно своими руками. Самый простой вариант будет иметь габариты 78 на 53 сантиметра. То есть, шириной в 2 кирпича, а длиной в 3. Не смотря на маленькие габариты, на таком агрегате можно разместить одну конфорку.

Основание такой печи должно быть на 10 сантиметров больше габаритов ее самой. А фундамент делают таким образом, чтобы первый ряд кирпичей шел от уровня пола.

Если под домом есть подполье высотой более полуметра, то копать фундамент для печки не нужно. Можно сделать опалубку по грунту и уложить на дно два слоя рубероида (это защитит конструкцию от влаги). Далее заливают бетон и дают фундаменту не меньше недели на высыхание. После чего можно приступать к укладке.

Стартовый ряд устанавливают на глинистый раствор, толщиной 5 миллиметров. Выровняв его по уровню, приступают к второму. На нем же необходимо оставить место для дверцы поддувала. Перед установкой к дверце прикручивают проволоку, концы которой помещают в швы между кирпичами. Это обеспечит лучшую фиксацию. Так как металл в разогретом состоянии расширяется, необходимо оставить зазор между краями кладки и дверцей. Рамку самой дверки перед монтажом обматывают асбестовым шнуром. Третий ряд укладывают таким образом, чтобы кирпичи перекрывали швы предыдущего яруса. В это же время происходит установка колосников. Ряд номер четыре отличается от предыдущего, так как на нем формируются стены топки

Кирпичи на нем укладываются на ребро, при этом важно соблюдать «перевязку» швов. За камерой для топки находится дымооборот

Для того чтобы в будущем была возможность удалить из него золу, кирпич в задней части кладут без раствора. В дымоходе делают две подставочки из обломков кирпичей для того, чтобы на них опиралась внутренняя перегородка. Камни ряда № 5 ставятся плашмя, не забываем оставить место для дверцы в топку. Во время укладки дымовых каналов, обязательно очищайте их внутренность от выступающей глины мокрой тряпкой

В противном случае будет нарушен ход дыма. На восьмом ярусе необходимо осуществить перекладку дверцы в топочную камеру. Не забудьте поместить проволоку с нее в швы. На этом же ярусе рекомендуется установка «дымового зуба». Это кирпич со скошенным торцом, благодаря ему он усиливает теплоотдачу и замедляет выход дыма на улицу через трубу. Когда уложите девятый ряд, необходимо установить асбестовый шнур, укрытый в глиняном растворе. Он загерметизирует стык чугунной плиты с кирпичной кладкой. На десятом ряду поверх топливника помещается чугунная плита с конфоркой. Ряд № 11 примечателен тем, что на нем в трубу монтируется дымовая задвижка, контур которой также уплотняется асбестовым шнуром и глиной. На последних двух рядах кирпичной кладки формируются стенки дымоотвода. Туда же потом помещается труба.

Кирпич, каким вы его еще не знали

Как выложить печь из кирпича своими руками — название сторон кирпича неплохо бы и знать

Каждая сторона кирпича и его неполные части имеют свое название. Знать их тоже нужно, чтобы лучше ориентироваться в порядовке.

Самая маленькая сторона называется тычком – происхождение термина предельно понятно.
Узкая боковая сторона называется ложок.
Самая большая – постель.
Ребро кирпича многие мастера называют усенком.

Части кирпича:

Полный кирпич;
Девятка или трехчетверка;
Половина;
Четверка – имеется в виду четверть.

Как правильно сложить печь из кирпича — огнеупорный кирпич лучше резать электроинструментом

На части кирпич можно колоть или резать. В первом случае строители используют обычную кирку, а во втором – электроинструмент с алмазными кругами.

10 основных правил по кладке дачной печи

Кирпич, используемый для кладки, необходимо замочить в воде на 5-6 часов, чтобы он хорошо впитал влагу и не брал ее из цементного раствора.
Определившись с местом размещения печи, обязательно выполните все меры противопожарной безопасности по дальнейшей ее эксплуатации. Особенно это касается домов с деревянными перекрытиями.
Если печь планируется размещать в углу комнаты, вокруг выполните фартук из листового металла или керамической плитки.
Во время кладки следите за толщиной шва. Он должен быть 5 мм.
Постоянно используйте горизонтальный уровень, чтобы быть уверенным в правильности кладки.
Натяните по четырем углам отвесы из ниток, чтобы печь во время кладки «не уходила» в сторону.
Если чувствуете, что печь собрать за 1 день у вас не получается, не замешивайте сразу весь раствор.
Фундамент под печь выполняется отдельно от основного.
На всех этапах монтажа металлической фурнитуры, учитывайте зазор на тепловое расширение. Колосниковую решетку кладите не на раствор а в бороздки кирпичей. Она должна свободно сниматься и доставаться из печи.
Чтобы обеспечить хорошую тягу и исключить образование конденсата выполните короткий путь выхода газа (летний ход). Через этот путь газы попадают в дымоход. После того, как печь хорошо разгорится, заслонку закрывают и она «работает» не на отопление, а позволяет приготовить пищу.
Каждый ряд начинайте вести с угла.

Кладка русской печи

Кладка свода русской печи из кирпича ведется так: один ряд с одной стороны, ряд с другой и тд. Одной рукой поддерживается кирпич, другой — кирпич прибивается молотком и убирается выступившая глина, но так, чтобы она смазывала вдоль шва оба соседних кирпича. Благодаря этому надежно скрепляется первый ряд кирпичей и не оседает после нескольких же секунд. Лучше возле передней стенки свода уложить кирпичи штрабой-12, после забивания замкового кирпича кладка идет легче, а на замок для удобства работы можно уже ставить ведро с раствором. При забивке замковых кирпичей под последние два ряда для их поддержки можно подставить стоя кирпичи, используя деревянные клинышки. Свод кладется так, чтобы его ряды упирались в стены. Кладется он из целых кирпичей и на деревянной опалубке-13. Держится на пятовых кирпичах-14. Последний замковый ряд забивается клиновым кирпичом. Задняя часть свода выше, за счет этого и идет клином. В таком случае замковый ряд лучше класть из четверок и половинок кирпича поперек свода-15. Забивать их лучше сразу по нескольку штук, захватывая в боковых рядах более половины целого кирпича. При меньшей площади захвата боковые кирпичи будут выходить из кладки. Сверху сюда кладется Один ряд кладки. При большом количестве сжигаемого топлива — два ряда.

Проект, чертежи

Прежде, чем приступать к основной работе и брать в руки кирпичи, следует изучить основные части печного устройства, которые при грамотной сборке дают высокий уровень надежности и лёгкость в эксплуатации. Если упустить при возведении печи хоть один составной элемент или же использовать некачественные материалы, то такая конструкция прослужит недолго либо будет плохо работать.

Если у вас нет опыта, начните со складывания макета из деревянных кирпичиков

Для того чтобы изучить устройство любой печи, следует иметь хотя бы минимальное умение читать чертежи. В них изображается конструкция печки, её габариты и формы с применением условных обозначений и указанием неких правил.

Если чертеж сделан грамотно и с соблюдением всех правил, то на нем можно увидеть, как будет выглядеть будущая конструкция в целом, в разрезе и т.д.

С помощью контурной (жирной) линии изображаются контуры предметов, а вот тонкие используются как:

размерные (применяются для проставления размеров);
выносные (линии, между которыми чертятся разменные линии);
условная штриховка (обозначает, какой материал применялся для изготовления элемента).

Кирпич

Красный печной кирпич

Огнеупорный (шамотный) кирпич

Кирпич со стёсанной стороной, обращённой вниз

Кирпич со стёсанной стороной, обращённой вверх

Печь своими руками

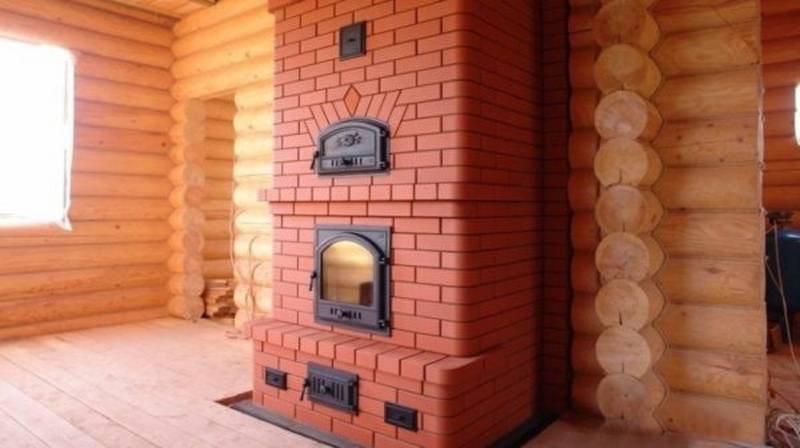

Ранее она была в каждом доме, теперь же печь можно считать изюминкой и национальной экзотикой. Но это очень удобная и функциональная вещь, которая может сочетать отопление, варочные поверхности, духовой шкаф и тёплую лежанку, при этом имея прекрасный дизайн.

Если украсить печь облицовкой изразцовой плиткой или кафелем, то печь превратиться в центр интерьерной задумки дома. Такую печь можно сделать своими руками.

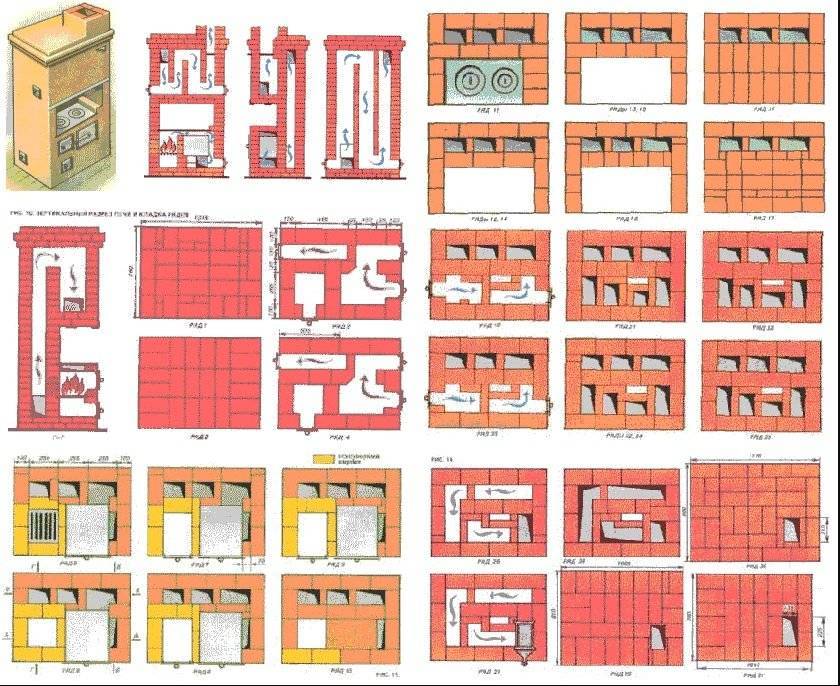

Порядовки — подробная схема кладки печи из кирпича

Порядовки печей из кирпича можно раздобыть бесплатно, а это уже почти полдела. Ведь порядовка – это точная инструкция для размещения каждого кирпичика. Единственное что вам пригодится, так это небольшой опыт каменщика. Но кто из проживающих в частном доме хотя бы раз не сталкивался с кладкой кирпича? Стены, сараи, мангалы, заборы…теперь и печь.

Чтобы дом был обогрет как следует, нужно произвести расчёт под конкретное помещение, основываясь на показателях теплоотдачи планируемой печи. Печь должна быть такой мощности, чтобы можно было спокойно выдерживать ночь до следующей топки.

Самостоятельно сделать такие расчёты очень сложно, но можно воспользоваться данными И.В. Кузнецова. который рассчитал среднюю тепловую мощность единицы поверхности печи. Так, средней печи 1,5х1,5х2,5 м должно хватить для отопления площади до 100 кв. м.

От этого легко оттолкнутся и рассчитать размеры печи для вашего дома.

Выбираем конструкцию печи – русская, кузнецовка, голландка или шведка

Когда мы определились с примерными размерами печи нужно выбрать необходимый вариант печи, который вы будете класть. Большое количество подробных схем русских печей — от малых до больших можно найти на сайте. Огромной популярностью пользуются колпаковые печи Кузнецова и так называемые голландки или шведки .

Кузнецовки знамениты своей особой конструкции, позволяющей тёплым и холодным газам двигаться так, что КПД печи достигает порой 90–95%. Кроме того, практически полное отсутствие сажи и соответственно минимальный уход за печкой. На сайте самого автора можно найти до 150 схем разных вариантов кладки.

Также в наших краях популярны «шведки», но иногда её именуют «голландкой», хотя это не совсем верно. Поскольку шведка — это самостоятельная отопительно-варочная печь. тогда как голландки использовались только как отопительное дополнение.

Выбор «шведки» хорош и тем, что это по-настоящему печной универсал:

На ней готовят пищу.
Обогрев.
Возможность встроенного духового шкафа.

Рассмотрим, как сделать такую печь своими руками.

Выбор оптимального места для размещения печи

В этом поможет принцип работы отопительного прибора. Расположение зависит от того, где можно возвести и вывести дымоход, обустроить безопасную зону для эксплуатации.

Если человек желает построить конструкцию в конкретном месте, то до момента работы необходимо учитывать пожарные разрывы.

Только после этого можно делать печи для дома из кирпича.

Точно определить место, помогут такие рекомендации:

потоки воздуха должны проникать беспрепятственно, чтобы создавалась правильная система конвекции (например, для прогревания нескольких комнат);
при выборе места для установки следует учитывать соединение печи с системой для выведения дыма;
наличие свободного пространства при открытии дверей топочной камеры, если его недостаточно возникнут трудности в очищении и растопке;
любая конструкция должна строиться с учетом пожарных разрывов, от нагревания легковоспламеняющихся частей (в стандартах указано безопасное расстояние).

Простые рекомендации помогут в выполнении роботы и создании правильного прибора.

Схемы отопительных печей для дачи

Выбор печи из кирпича зависит от наличия газового баллона и электроэнергии.

Если для приготовления пищи используется газ или электричество, достаточно возвести печку, предназначенную только для отопления.

Если в зимнее время на дачном участке отключено электричество и нет газа, следует выбрать печку на дровах с варочным настилом. Выбирая печь, учитывают, в какой части дачного дома будет располагаться отопитель.

Чертеж обычной кирпичной печи на дровах

Отопительная печь строится посреди домика или у стены. Если на даче несколько комнат, отопительное сооружение встраивается в проемы, сделанные в межкомнатных перегородках. Основными элементами печи являются:

топка;
поддувало (зольник);
дымовые каналы (вертикальные или горизонтальные);
дымовая труба.

Дачные отопительные печи кладут из красного (керамического) огнеупорного кирпича. Многие мастера выкладывают топочную часть огнеупорным шамотным кирпичом.

Фото 1. Примерный чертеж отопительной печи-голландки, подходящей для дачного дома небольшой площади.

Керамический кирпич кладут на несколько видов раствора. Так, для кладки основания подойдет цементно-песчаная смесь, для тела печки — глиняно-песчаная, для выкладки дымохода — известково-песчаный раствор. Шамотную топку кладут на глиняно-шамотный раствор.

Размер печи имеет большое значение для небольшого домика. К компактным отопительным печам для дачи относятся печь-голландка (3 х 5, 2 х 4 кирпича в основании), мини-печь (3 х 2 кирпича) и подобные им сооружения.

Для примера приведем схему маленькой голландской печи, вполне подходящей для отопления дачного дома с кухней и комнатой, общей площадью 40-46 квадратных метров.

Стены печи-голландки прямые, без ниш и декоративной кладки. Ключевые особенности конструкции:

Внутри корпуса проходят три вертикальных дымовых канала.
Ширина основания — 1010 х 510 мм (4 кирпича по длинной стороне, 2 — по короткой).
Высота сооружения — 2 метра, но печь можно сделать на 2-3 слоя ниже или выше.

Печь строится из полнотелого красного кирпича. Для возведения потребуются:

кирпичи керамические — 390 штук;
смесь кладочная глиняно-песчаная — 2-2,5 упаковки по 20 кг;
стальной предтопочный лист (100 х 50 см);
колосник чугунный либо стальной (25 х 25 см);
дверка для топки (25 х 21 см);
дверка для поддувала (14 х 14 см);
задвижка (13 х 13 см);
асбестовый лист (100 х 50 см).

При проведении кладки домашнему мастеру рекомендуется использовать готовые разработки. Выше приведена послойная (порядовая) схема возведения печи.

Отопительно-варочная конструкция

Небольшая по объему печь с обогревательным щитком и варочной поверхностью идеальна для небольшого дачного домика. Ключевые особенности конструкции:

Обогревательный щиток печи вертикальный (торцевой), он же является стенкой дымохода.
Печь стоит на протяженных столбиках шанцах, что увеличивает теплоотдачу.
У печи нет поддувала, а воздух для горения дров подается сквозь отверстия топочной дверцы.
Это сооружение возводят на сплошном либо столбчатом фундаменте.
Дно топочной камеры выкладывают наклонным, с подъемом к дымоходной трубе.

Справка! Нижний ряд кладки можно делать сплошным, без шанцев. Конструкция печи позволяет встроить духовой шкаф или водогрейный бачок в заднюю часть топки.

Печка с плитой для варки

Такая кладка небольшой печи из полнотелого кирпича своими руками – это самый простой и популярный вариант, пошаговая инструкция и фото прилагаются.

Габариты таковы:

глубина – 53 сантиметра;
ширина – 78 сантиметров.

Работа идет лучше и быстрее, если у мастера имеется все необходимое. Потому закупиться следует заранее, понадобятся:

колосниковая решетка;
красный полнотелый кирпич;
поддувальная дверца;
топочная дверца;
трубная задвижка;
чугунная плита на единственную конфорку.

Если печь работает на дровах, для нее не нужен огнеупорный кирпич. А красный необходимо выбирать очень тщательно, чтобы он был без неровностей и трещин. Его понадобится не больше 107 штук. Остальные пункты в перечне нужны в единственном экземпляре.

Приготовление кладочной смеси

Рецепт приготовления смеси для кладки довольно прост. Для нее понадобятся:

вода – 1 часть;
глина – 4 части;
просеянный песок – 8 частей.

Ингредиенты просто смешиваются между собой. Песок добавляется в последнюю очередь. Правильную консистенцию готового раствора на самом деле вычислить очень легко – он должен сползать с мастерка, не оставляя никаких следов. А во время кладки – не будет вытекать из швов (толщина которых не должна превышать 5 миллиметров).

Объем раствора рассчитывается по количеству имеющегося кирпича. В среднем одного ведра кладочной смеси достаточно для полусотни кирпичиков.

Закладка фундамента

Ширина основания должна быть приблизительно на десяток сантиметров больше, чем ширина печи. То есть, 88-90 сантиметров. Высота в каждом случае подбирается индивидуально. Но с тем расчетом, чтобы низ первого ряда кладки оказался на одном уровне с полом.

В том случае, если подполье глубокое (около 60 сантиметров), тогда выкапывать дополнительно яму не требуется. Хватит и опалубки по грунту. Ее размеры должны быть на пару сантиметров меньше, чем габариты готовой печи.

На дно укладывается пара слоев рубероида, чтобы защитить фундамент от воды. Уложив бетон, нужно оставить его на неделю в покое, чтобы он стал прочнее. И только потом можно выкладывать кирпичи.

Выкладывание рядов

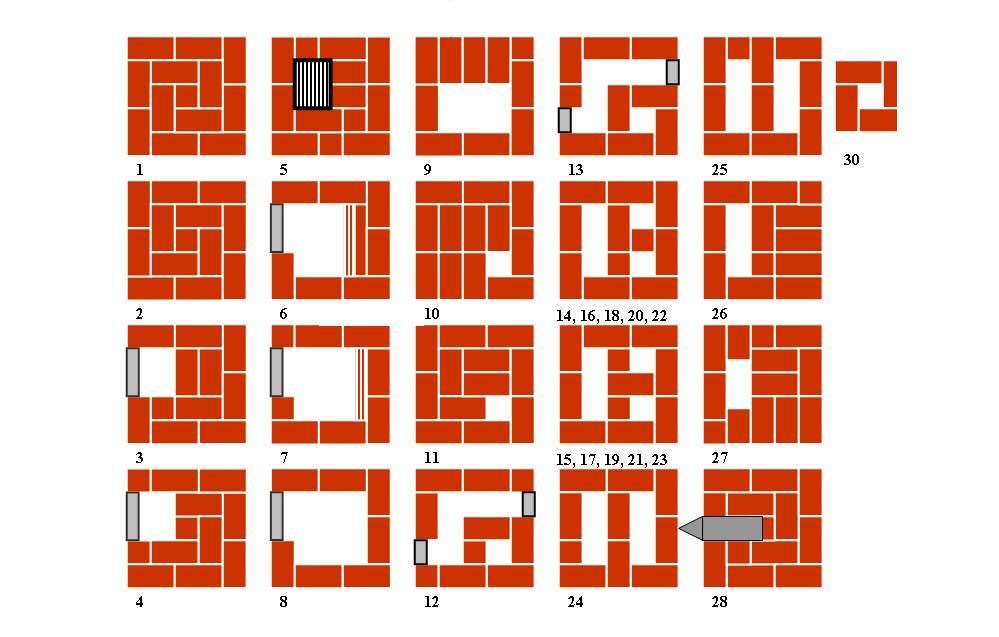

Порядовка поможет не запутаться:

Первый ряд кладется на слой глиняной смеси толщиной не больше пяти миллиметров.
Выровняв основание, выкладывается затем второй. При этом нужно оставить свободный участок для поддувальной дверцы.
Прежде чем устанавливать ее, к дверце надо прикрутить оцинкованную проволоку и зафиксировать ее кончики в швы.

Между дверцей и кирпичом необходимо оставить небольшой зазор – важно учитывать, что от высоких температур металл расширится. Перед монтажом рамку дверцы нужно обмотать влажным шнуром из асбеста

Третий ряд должен перекрывать швы предыдущего. На данном уровне устанавливается колосниковая решетка в топливнике. Следующая линия ставится на ребро с соблюдением перевязки швов, затем формируются стенки топочной. Прямо за этой камерой будет располагаться дымоход. Чтобы в дальнейшем было несложно очищать его дно, в задней стенке нужно оставить один кирпич без смеси. Его можно будет вынимать и таким образом удалять золу.

Внутри дымохода нужно сделать пару подставок из кирпичных кусочков – они будут опорой для внутренней перегородки. Очередной ряд выкладывается уже плашмя с расчетом на то, чтобы оставить участок для топочной дверцы.

Если взглянуть на порядовку, в задней части печки можно увидеть стенки пары дымовых каналов. Их поверхность в ходе монтажа необходимо с большой тщательностью вытирать мокрой тряпкой от глины, которая будет проступать из швов

Это условие важно соблюсти, потому что только так можно обеспечить хорошую тягу. Топочная дверца перекрывается на восьмом ряду

Важно не забыть зафиксировать в швах проволоку, как в случае с поддувальной дверцей

Здесь же в задней стенке топливной камеры необходимо установить кирпич с косым срезом. Это так называемый дымовой зуб. Он улучшит теплоотдачу и тем самым создаст препятствие для ускоренного выхода дымовых газов в дымоход.

По завершении девятого ряда, на кладочную смесь нужно уложить шнур из асбеста. Это требуется для улучшения герметизации стыков варочной плиты с кирпичом. Выполнив десятый уровень, можно перекрывать топливник чугунной плиткой. Уже после одиннадцатого уровня кирпича в трубе ставится дымовая заслонка. По контуру она точно так же уплотняется шнуром асбеста, заранее вымоченным в глине.

Последние два ряда отвечают за формовку стенок трубы. Когда они закончены, на печку устанавливается легкая труба из листового металла, которая затем выводится на крышу дома.

Видео поможет разобраться в деталях.

Описание кладки

Подина часто вытирается, и на ней образуются ямки, поэтому если швы песчаные, то вам будет легко удалить негодные кирпичи и заменить их новыми. Но лучше всего подину сделать из шамотного кирпича. Песчаные швы лучше пропускают тепло из-под подины, а значит, лучше будут пропекаться пироги и хлеба.Под шестком делают перекрытие из досок. Доски со временем деформируются и подина разрушается. Показанное в порядовках перекрытие жесткое, не поддающееся деформации. Состоит из напусков кирпича-4, на которые из кирпича же кладется перекрытие-5. Для большей прочности кирпичи шестка кладутся на ребро-6. Перекрытие над шестком-7 делается из любого имеющегося материала — рессорной стали, двух металлических уголков и швеллера (т.е. более широкого уголка с бортиками). Для того чтобы лучше осветить подину и рабочую камеру, можно не докладывать до перекрытия одну из боковых стенок (показано пунктиром). На углу положить столбик пол кирпича или установить металлическую стойку. На 20-м ряду устанавливается круглый патрубок для самовара-8. Выкладываются печурки-9, из которых поступает тепло и в них можно сушить мелкие вещи. На 22-м ряду делается камера чистки, где устанавливается ящик для сажи-10. Свод кладется к задней стенке немного выше передней части шестка. Это для того, чтобы под ним было больше горячего воздуха. Для этого же делается выступ в арке-11 над устьем. Он служит и как искрогаситель. Любители простой кладки могут не делать как углубление для заслонки, так и выступ в арке.

Как сложить печь своими руками из кирпича: пошаговое руководство
