Как установить встроенный духовой шкаф в кухню?

Установка и подключение электрического шкафа

Встраиваемый духовой шкаф вполне может быть и газовым. Однако такое подключение к сети может выполняться только специалистами газовой службы – все эти нюансы ими тщательно контролируются.

Совет! Перед подключением духовки подача газа в квартиру перекрывается. Поэтому выгоднее устанавливать и варочную поверхность сразу.

Процесс подключения состоит в соединении духового шкафа с трубой, которая подает газ в кухню, посредством специальных газовых шлангов, при этом источник газа должен находиться на расстоянии до 1,2м от духовки.

Перед окончательным включением техники газ обязательно проверяется на включение – как только появится характерный запах, подача газа вновь перекрывается до устранения неполадок. По завершению работ технику подключают к электрической сети (от электричества работают поджиг, освещение).

Тумба для духовки делается высотой 720 мм, без учёта высоты регулируемых пластиковых ног, и шириной 600 мм, глубина корпуса 560 мм, что превышает глубину стандартного корпуса 522 мм.

Внимание!

При проектировании тумбы для встраиваемого духового шкафа обязательно изучите схему встраивания из инструкции к Вашей духовке.

В нашей инструкции размер проема для установки духовки 595*595 мм — это стандарт, но встречаются духовки другого размера, поэтому будьте внимательны. Кстати, на схеме Вы ещё видите, что глубина корпуса для духовки должна быть не менее 560 мм.

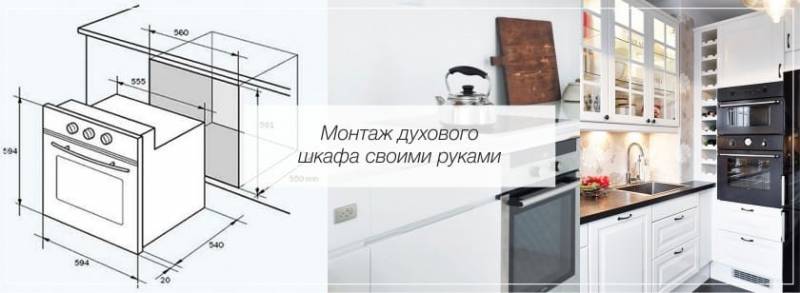

Рис. 16. Схема встраивания электрической духовки

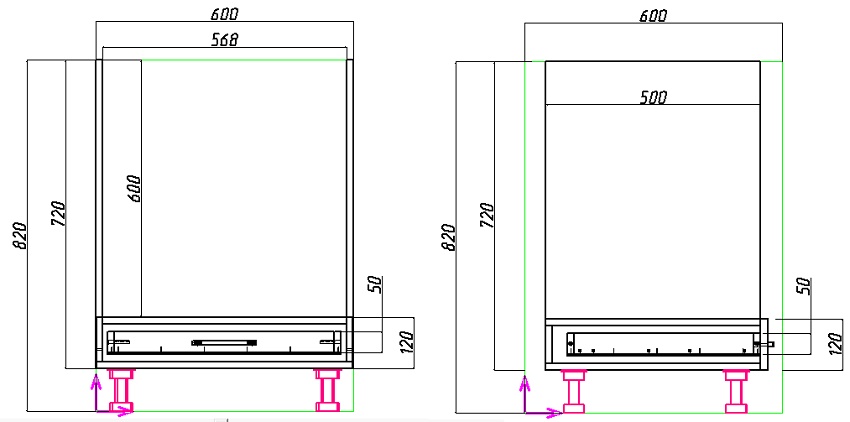

Рис. 17-18. Корпус тумбы для духовки

В нижней части корпуса для духовки устанавливается ящик метабокс самой малой высоты, подробно читайте о метабоксах на странице о направляющих метабокс.

Внимание!

При проектировании ящика не забудьте оставить пространство по высоте не менее 595 мм для духовки. Корпус для духовки делается без задней стенки, чтобы избыткам тепла было куда уходить.

Рис. 19. Корпус духовки, задняя верхняя стяжная панель расположена вертикально

Рис. 20. Ящик в нижней части тумбы для духовки

На торцы боковых стенок корпуса для духовки крепим термоизоляционные планки, они покупаются отдельно, подробно о таких планках читайте в статье о секретах надежной кухни.

Термоизоляционные планки защитят фасады на смежных корпусах, особенно это важно, если фасады пленочные. В противном случае возможно отслоение пленки и нужно будет покупать новые фасады

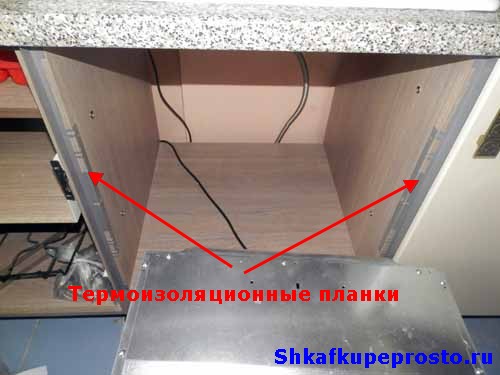

Рис. 21. Установка термоизоляционных планок

Кстати, духовки продаются без евровилки, её надо купить отдельно. Как подсоединить евровилку читайте на специализированных сайтах или доверьте это электрику, если боитесь.

Что касается подготовки разводки для электрической духовки, то это тоже не тема мебельного сайта. В нашем случае дом новый и в нём всё уже учтено, оставалось только вилку подключить к розетке, а вернее к удлинителю.

Рис. 22. Электрическая духовка перед установкой в тумбу

Рис. 23. Схема крепления духовки к корпусу тумбы

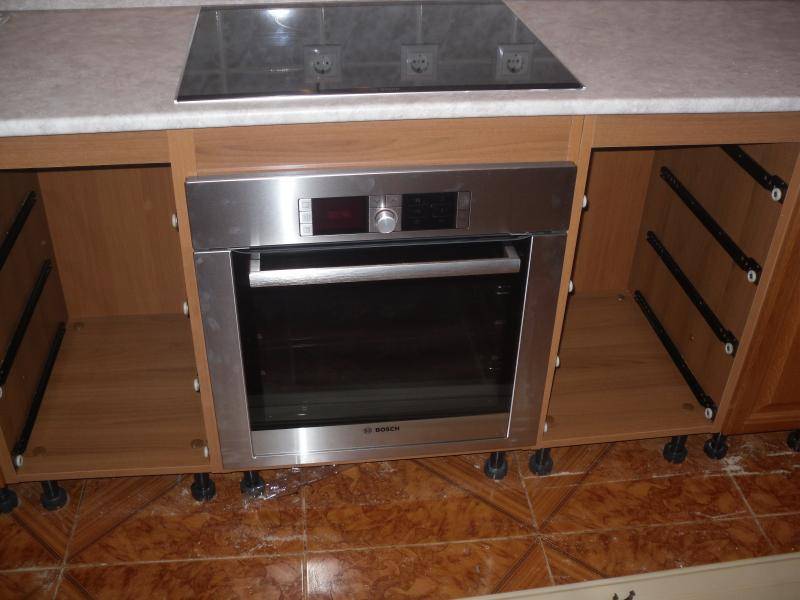

Рис. 24. Установка электрической духовки

Электрический духовой шкаф самостоятельно установить проще, чем газовый. Перед тем, как встроить духовой шкаф, необходимо обеспечить следующие условия:

• необходимое расстояние от ближайших поверхностей: между боковыми стенками соседних тумбочек и кухонной стеной — около 5 см., расстояние от пола 5 — 9 см.
• Саму духовку желательно выставить строго по уровню, неточная установка может привести к нарушению ее работы.
• Далее духовка прикручивается к боковым стенкам установочного шкафчика или к дополнительным деревянным планкам, закрепленным на стенках соседних кухонных тумбочек.

Основная трудность при установке электрического духового шкафа заключается в вопросе, как подключить его к электрической сети. Большинство духовок рассчитаны на очень высокое электропотребление, поэтому не каждая проводка выдерживает такую нагрузку. Решая, как правильно подключить электрический шкаф, приходится идти на монтаж дополнительной линии для подключения к силовому щиту и установки отдельного автомата.

Электрический духовой шкаф установить намного легче чем газовый, следует лишь придерживаться основных правил

Выпускаемые модели духовых шкафов предусматривают два способа подключения в электрическую сеть: через вилку с розеткой или напрямую через колодку.

В первом случае выбирается вилка и розетка по максимальному току: для плиты мощностью до 3,5 кВт. они должны быть рассчитаны на ток 15 А., при мощности до 5 кВт. это значение возрастает до 32 А. Применяются трехконтактные розетка и вилка с заземлением (обычно это провод желто-зеленого цвета), контакты с белым и голубым проводом подключаются к сети.

При подключении через клеммную колодку с винтовыми зажимами также соблюдается цветовая маркировка.

Соседство с газовой трубой

Монтаж системы магистрального газоснабжения происходит в соответствии с жёсткими нормами и правилами.

К примеру, трубы, отвечающие за газоснабжение, нельзя укрывать за перегородками, нишами и тем более стенами. Предметы интерьера также не должны перекрывать элементы системы. Есть чёткие правила в законодательстве, где указано конкретное расположение труб.

Нарушением считается укладка газовых отводов под мойкой, посудомоечной машиной или другой стационарной кухонной техникой, в том числе и духовым шкафом. Между оборудованием и трубой должно быть как минимум 30 см свободного пространства. Двери, дымоход и вентиляция – на расстоянии до полуметра. Электрический кабель – 10 см от трубы.

Также есть определённые требования относительно расположения запорных кранов: высота – 80 см, при минимальном отступе от оборудования в 20 см. На каждую единицу техники потребляющей газ должен быть один запорный кран. Для подключения духового шкафа к системе допускается сварка.

Как самостоятельно встроить духовой шкаф

Монтаж такой техники должен проводиться с особой точностью, поскольку любые отклонения могут привести к уменьшению эксплуатационного срока. Следует проследить перед установкой за следующими нюансами:

• Отсутствием неровностей поверхности, куда будет монтироваться техника.
• Параллельностью основания и земли.
• Перпендикулярностью боковых граней, верхних и нижних.

Далее необходимо соотнести размеры встраиваемого духового шкафа и специально подготовленной для него ниши

Это важно, поскольку от техники будут исходить мощные тепловые потоки. Поэтому стоит придерживаться следующих правил установки:

• Между техникой и задней стеной следует оставить не меньше 4 см.
• Между боковыми поверхностями духовки должно быть расстояние до ниши не меньше 5 см.
• От дна шкафа до основания ниши оставить следует не менее 9 см.

Газовая духовка

Встраиваемый духовой шкаф вполне может быть и газовым. Однако такое подключение к сети может выполняться только специалистами газовой службы – все эти нюансы ими тщательно контролируются.

Совет! Перед подключением духовки подача газа в квартиру перекрывается. Поэтому выгоднее устанавливать и варочную поверхность сразу.

Процесс подключения состоит в соединении духового шкафа с трубой, которая подает газ в кухню, посредством специальных газовых шлангов, при этом источник газа должен находиться на расстоянии до 1,2м от духовки.

Перед окончательным включением техники газ обязательно проверяется на включение – как только появится характерный запах, подача газа вновь перекрывается до устранения неполадок. По завершению работ технику подключают к электрической сети (от электричества работают поджиг, освещение).

• Выбираем встраиваемую технику для кухни
• Выбираем газовый духовой шкаф — шпаргалка для покупателя из 7 шагов
• Все нюансы выбора газовой варочной панели
• 4 этапа выбора встраиваемого холодильника и нюансы его установки
• Выбираем варочную панель: что нужно знать перед покупкой
• Сломалась посудомойка – можно ли починить самостоятельно?

Критерии выбора духовки

Чтобы иметь возможность порадовать себя и близких вкусными блюдами, необходима правильно подобранная кухонная техника. В первую очередь, речь идёт о духовке, потому что, как правило, она создаёт настоящие кулинарные шедевры.

Большинство современных печей — независимые приборы. Они имеют собственную систему управления, и их работа не имеет ничего общего с работой других кухонных приборов. Для многих пользователей это огромное преимущество, ведь такую духовку можно разместить в любом месте кухни на максимально удобной для вас высоте.

Существует альтернативный вариант — зависимая печь. Такое приспособление идёт с варочной поверхностью, и имеет панель управления, размещённую на фронтальной поверхности печи. Если вы изначально планируете купить один или другой кухонный гарнитур, то покупка этого комплекта — реальный шанс для вас сэкономить, ведь он будет намного дешевле, чем духовка и варочная поверхность, приобретённые отдельно. Кроме того, элементы набора, как правило, выполнены в том же стиле и совместимы по дизайну оборудования.

Выбор встроенной электрической духовки в первую очередь зависит от размера помещения, которое у вас есть. Большинство людей до сих пор являются владельцами невероятно крошечных кухонь, где идёт борьба за каждый свободный дюйм пространства. А так как кухня должна иметь все необходимое оборудование, то нужно чем-то пожертвовать, в этом случае, размером духовки.

Расчеты кухонной тумбы

Как правило, в инструкции к духовке имеются данные не только по габаритам самой модели, но и требования к установочной нише. Этим стоит воспользоваться при расчетах.

Тумба под духовой шкаф размеры имеет равные параметрам установочной ниши плюс толщина используемого материала. По сути, она представляет собой короб с двойным дном – горизонтами 1 и 2 и горизонтальной перекладиной наверху – корпусной планкой. Последняя требуется для нормального крепления варочной панели к столешнице

К тому же эта деталь выдерживает расстояние между боковинами, что тоже немаловажно

Сначала необходимо сделать расчеты, затем из листов ДСП или МДФ вырезают следующие детали:

• боковины – сумма высоты ниши, толщины столешницы и высоты ножек – 2 шт;
• горизонт – то есть, дно, размеры равны точно параметрам установочной ниши – глубине и ширине – 2 шт;
• корпусная планка – ее длине равна ширине ниши, а собственная ширина ее не превышает 100 мм.

Задняя стенка выдвижного ящика, как правило, в деталировку не входит: она изготавливается из обрезков ДВП. Обычно ее высота не превосходит 100 мм.

Детали выдвижного ящика рассчитываются остаточным методом. Сделать это несложно:

• высота фасада равна разности высоты кухонной тумбы, высоты ножек и толщины первого горизонта. Фасад его не перекрывает из-за особенностей установки духового шкафа. Ширина соответствует 60 см за вычетом 3 мм. Как правило, здесь нет ручки: чтобы им было удобней пользоваться, на втором горизонте делают выемку;
• боковые детали по длине равны глубине тумбы за вычетом зазоров, а по высоте – расстоянию между двумя горизонтами за вычетом зазоров;
• длина задней стенки учитывает толщину обоих боковин и толщину направляющих.

Сборка изделия

Кухонная тумба под духовой шкаф и варочную панель собирается на конфирматы или шканты. Крепление последних дублируется клеем. Отверстия под них высверливаются заранее.

Допускается крепление на саморезы.

1. Сначала нужно собрать сам короб – боковины и горизонтали.
2. Затем закрепить корпусную планку, опуская ее на 10 мм от края боковины.
3. Ко дну изделия нужно прикрепить саморезами ножки.
4. Если выдвижной ящик решено сделать, то,прежде чем устанавливать первый горизонт,на стенках крепят направляющие – шарнирные или телескопические.
5. Устанавливают заднюю стенку.
6. Собирают изделие и устанавливают на направляющие.

Тумба под духовой шкаф своими руками готова. На фото можно видеть изделие, ничем не уступающие даже известным маркам, наподобие Икеа.

Привет, уважаемый читатель! Если Вы сейчас раздумываете над конструкцией тумбы под духовой шкаф, то дочитайте статью до конца и Вы узнаете почти все возможные варианты. Подробно расскажу о плюсах и минусах каждой версии.

Результатом прочтения статьи будет Ваш осознанный выбор определённого модуля. Вы точно будете знать зачем Вам именно такой шкаф нужен и будете получать максимум удовольствия в дальнейшем от своего выбора.

Существует два основных вида модулей под духовой шкаф. Причём каждый из них имеет свою дополнительную вариацию. Самый распространённый вид это духовка под варочной панелью. И второй, на мой взгляд более удобный, это духовой шкаф в пенале.

Конструкция шкафа под варочной панелью имеет два варианта — с выдвижным ящиком снизу духового шкафа и с выдвижным ящиком сверху духового шкафа. О плюсах и минусах каждой конструкции расскажу в следующих абзацах.

Конструкция шкафа в пенале, на уровне глаз, имеет вариант с рабочей поверхностью над шкафом и в пенале на уровне глаз без столешницы.О плюсах и минусах каждой конструкции расскажу в следующих абзацах.

Разновидности духовых шкафов

Приняв решение о приобретении духового шкафа необходимо обязательно ознакомиться с правилами его установки своими руками. Другим важным моментом, предшествующим процессу установки, является выбор из огромного ассортимента предлагаемых в магазинах моделей именно ту, которая полностью удовлетворит все ваши требования.

Чтобы сделать правильный выбор, нужно прежде всего изучить на какие типы подразделяются все духовые шкафы. По методу монтажа духовые шкафы подразделяются на встраиваемые и отдельностоящие (независимые).

Встраиваемые духовки устанавливаются непосредственно в кухонном гарнитуре, тогда как автономные имеют возможность установки отдельно от других предметов мебели. А также духовые шкафы имеют разные способы нагрева:

1. Газовый духовой шкаф можно подключить в любой кухне, однако, выполнение всех работ по монтажу необходимо будет поручить специалистам, а не делать это самостоятельно, иначе может возникнуть риск нарушения системы газоснабжения всего дома. У таких приборов имеются сопла конфорок, находящиеся на дне духовки. В связи с этим нагрев продуктов происходит снизу. Такого вида техника имеют надёжную систему контроля газа, благодаря которой использовать её абсолютно безопасно.
2. Духовой шкаф другого вида — электрический можно подключить и своими руками. Установить его гораздо проще, чем газовые модели. Кроме того, такая техника оснащена различными дополнительными функциями, значительно упрощающими её эксплуатацию. В электрических духовых шкафах температурные условия, необходимые для готовки, создаются намного быстрее. Так как продукты нагреваются сразу со всех сторон.

Обзор печей известных производителей

Духовой шкаф от известных брендов не дешёвая, но отличного качества и замечательной производительности:

1. Печи Bosch самого высокого качества с экологической очисткой. Величина диапазона температур составляет от 30 до 300 градусов. Имеют стильный дизайн, лёгкость управления и эксплуатации.
2. Samsung — удобная эргономичная модель с удобным режимом приготовления и экономичным потреблением электроэнергии.
3. Electrolux — предлагает печи со встроенными электронными таймерами и датчиками температуры. Управление — сенсорное. Хороший дизайн, большой выбор цветов.
4. Gorenje — агрегаты оснащены системой очистки внутренних поверхностей паром. Особенность стильного дизайна, универсальность, большое количество режимов нагрева.

Встроенные печи полезны, удобны и не портят, а украшают интерьер кухни. Покупая духовку, некоторые предпочитают устанавливать ее с помощью профессионала. Но поверьте, ничего сложного в установке устройства нет, установить и подключить ее можно самостоятельно.

Невозможно представить себе кухню в любом доме без бытовой техники для приготовления пищи. Сейчас популярна встроенная кухонная духовка. Данный вариант техники предполагает аккуратный монтаж и подключение по всем правилам. При желании можно выполнить установку встраиваемого духового шкафа своими руками.

Разметка, раскрой

Уложив лист МДФ на верстак или на чистый пол, перенесите разметку с чертежа на плиту. Для этого лучше использовать рейсшину или длинную линейку. Для нанесения перпендикулярных линий карандашом пользуйтесь угольником. Перед резкой перепроверьте все размеры разметки.

Если у вас нет опыта работы с электролобзиком, то сразу не приступайте к резке деталей. Потренируйтесь на ненужных кусках ДСП. Добейтесь точности распила и только потом начинайте раскрой фрагментов шкафа. Работа требует предельной точности, иначе можно просто испортить материал и придётся покупать новый лист МДФ.

Особенности установки оборудования

Для того чтобы эксплуатация оборудования была максимально удобной и безопасной, необходимо установление духового шкафа с соблюдением всех технологических процессов. А сама технология работы будет зависеть от типа духовки. Монтаж встроенной техники практически не имеет отличий с автономной, а вот подключение, к примеру, газовых и электрических духовок имеет существенные различия.

В целях успешной установки своими руками встраиваемого духового шкафа, следует учесть следующие моменты:

• Рабочие инструменты.
• Подготовка рабочего места.
• Монтаж техники.
• Подключение оборудования.

Перед тем как подключить духовой шкаф, следует подготовить необходимые инструменты. Вам потребуется отвёртка, изоляционный материал, дрель. Надо учесть, что к некоторой технике в комплекте не прилагается вилка, поэтому её также стоит подготовить заранее.

Важно также не только, как установить электрический встраиваемый духовой шкаф, но и где. Место его размещения следует подбирать заблаговременно

Это будет зависеть от удобства. Ведь основное назначение этой техники — приготовление пищи, и хозяйке должно быть комфортно находиться на кухне и пользоваться всем, что там имеется.

Далее следует подготовка места для монтажа. Необходимо сверить размеры ниши и техники, чтобы в будущем не возникло проблем с установкой и эксплуатацией. Закончив монтаж оборудования можно осуществлять подключение духового шкафа. Здесь может быть два варианта: либо напрямую, либо с помощью вилки.

Дополнительно оснащения шкафов по духовку – системы хранения и открытия

Мебель под духовку может использоваться для хранения кухонных принадлежностей.

Для напольных тумб система хранения представлена верхним либо нижним выдвижным ящиком ограниченной высоты. Из-за этого в нем можно хранить лишь определенные предметы. Например, сковородки и противни.

Шкаф-пенал имеет больше возможностей для организации системы хранения – в нем она может быть представлена открытыми полочками, выдвижными ящичками и отделениями с дверцами.

Обычно духовой шкаф встраивается в середину конструкции, поэтому отделение для хранения располагаются снизу либо сверху.

В закрытых секциях шкафа-пенала используются различные типы механизмов открывания дверей:

• распашные – самый простой: двери крепятся на петли и открываются «на себя»;
• откидные – горизонтальная система на петлях: открываются вверх либо вниз;
• подъемные – открываются с помощью газлифтов.

Эргономика

Шкаф под встраиваемую духовку может представлять собой как низкий напольный модуль, так и высокий пенал-колонну, в который оборудование можно поместить на любой удобной высоте. Такое расположение обеспечивает удобство, эргономику и гарантированную защиту от детей (точнее, детей от техники). Многие сегодня выбирают именно второй вариант, однако следует помнить, что он не подходит для маленьких помещений.

Если же размеры пространства позволяют, благодаря высокой мебели можно существенно усилить функциональность кухни. Закрытые нижние и верхние ярусы служат вместительной системой хранения и визуально разгружают фасады, не привлекая к себе внимания. Для этих модулей обычно используются глухие дверцы. В сочетании с другими шкафами они образуют монолитную стену. Отделение для духового шкафа необходимо предварительно укрепить.

Проверка на утечку газа

Определить утечку газа в домашних условиях поможет годами проверенный метод. Возьмите помазок (им раньше пользовались при бритье) и нанесите с его помощью мыльную пену на шланги и все соединения. Если мыло где-то пениться, значит, газ проникает в помещение. Устраните утечку.

В финальной части монтажа проводится проверка работы всех заявленных производителем функций. Для этого удалите все защитные наклейки, пленки с внутренних и внешних поверхностей духового шкафа. Включите духовку в сеть (убедитесь, что УЗО в электрощитке включено). Обеспечьте подачу газа. Выполните розжиг газового духового шкафа.

Стоимость работ по подключению — 1 250 рублей. Статично. Без доплат (кроме материалов).

Если вы решили приобрести встраиваемую газовую духовку, следующим шагом для вас станет ее установка. Как уже говорилось выше, монтаж такого прибора имеет определенные сложности, связанные с необходимостью отдельного подключения духового шкафа и варочной поверхности. Также следует помнить, что при монтаже газового духового шкафа должны строго соблюдаться требования производителя, указанные в техническом руководстве. В противном случае потребитель рискует потерять гарантию на оборудование. Однако наибольшая опасность заключается в том, что некачественная установка может привести к утечке газа и возникновению в квартире пожара или даже взрыва. По этим и многим другим причинам заниматься монтажом газового оборудования, в частности газовых духовых шкафов, должны исключительно профессионалы.

Духовые шкафы хорошо знакомы отечественному потребителю как составная часть отдельно стоящих кухонных плит. Вместе с тем с появлением встраиваемой техники этот предмет кухонной техники все чаще рассматривается как отдельный элемент. И не удивительно, ведь встраиваемая духовка — это красиво, удобно и практично. Однако стоит заметить, что наличие двух устройств, духовки и варочной поверхности, вместо одного добавляет хлопот по монтажу. Тем более что изначально практически во всех квартирах система подачи газа рассчитана на подключение только одного устройства.

Пример встраиваемой духовки

Встраиваемые газовые духовки значительно менее популярны, чем их электрические аналоги, прежде всего потому, что электродуховки более удобны в эксплуатации и имеют больше полезных функций. Тем не менее, в некоторых случаях использование электродуховок может быть затруднено, в основном из-за высокой мощности этих приборов. Единственный выход из такой ситуации — установить газовый духовой шкаф. К тому же газовые духовки сегодня более экономичны — газ обходится дешевле, чем за электричество, особенно при интенсивном использовании духового шкафа.

Комплект зависимой варочной поверхности и встраиваемого духового шкафа

Обратившись за помощью в установке встраиваемого духового шкафа в Профигаз, вы можете быть уверены, что получите гарантию качества оказанных услуг за разумные деньги. Профигаз — это специализированное сервисное предприятие по установке и обслуживанию газового оборудования, которое имеет все необходимые документы для осуществления указанного вида работ, прошло процедуру регистрации в городской газотехнической инспекции и имеет в штате квалифицированный персонал, который дважды в год повторно аттестуется в городском учебном центре.

Почти все мастера Профигаз — это бывшие или действующие сотрудники государственных газовых структур и кроме знаний и квалификации имеют серьезный опыт практической работы. Также наши специалисты дополнительно проходят обучение в специализированных центрах Ariston, Gorenje, Mora, Bosch и других, поэтому независимо от сложности конструкции духового шкафа, его монтаж не займет много времени, так что уже очень скоро после покупки вы сможете с гордостью радоваться собственным шедеврам кулинарии!

Безусловным атрибутом современной кухни, является плита и духовка. Широкий выбор самых разнообразных моделей, позволяет приобрести именно ту модель, которая идеально впишется в дизайн кухни. Но внешний вид оборудования, это не самый значимый параметр, по которому выбирают духовой шкаф и варочную поверхность. Решающее значение имеет вид топлива, на котором функционирует данный прибор. Сегодня, в магазинах представлены два варианта печей: работающие на газу и от электросети. Газовые приборы пользуются невероятной популярностью, хотя и электрические печи не оставляют равнодушными современных хозяек.

Порядок установки электрической духовки

Установка электрического духового шага Самостоятельно установить электрический духовой шкаф проще, чем газовый, но всё же кое-что знать нужно.

Технику монтируют под рабочей поверхностью или выше её в заготовленной нише. При этом нужно оставлять свободное место между духовкой и шкафом, иначе это может нарушить работу прибора. А после фиксируют духовку к стенкам нише.

Самая большая трудность при установке встраиваемого электрического духового шкафа – подключить его к сети. Понадобится соединение с двумя или тремя фазами. Если есть напряжение 220 В, подойдёт первый вариант. Иногда приходиться делать ещё одну линию, так как духовки мощные, тратят энергии порядком.

Сечение провода должно совпадать с мощностью прибора. Например, если у духовки есть парогенератор, то это уже не меньше 4 кв. мм.

Классификация духовых шкафов

Чтобы радовать семью и друзей кулинарными шедеврами, стоит для начала правильно подобрать кухонную технику.

Встраиваемые духовки бывают:

1. Зависимыми, то есть устанавливается в гарнитур кухни рядом с варочной панелью.
2. Независимыми, которые размещают там, где удобно хозяйке.

Прибор может быть газовым либо электрическим. Любая печь имеет свои положительные качества. Кухонные встроенные духовки гораздо удобнее, чем монолитные плиты.

По способу монтажа

Печи, которые идут в сочетании с варочной панелью, — зависимые варианты. Независимые духовые шкафы автономны. Их можно поставить в любом месте мебели в кухне, где предпочтительнее хозяину. От установки строго под плитой многие отказываются, находя традиционный вариант неудобным.

По способу нагрева

Выбирая встроенную электропечь, прежде всего следует подобрать место для ее установки в кухне. Затем определяются с тем, какой нужен прибор по функциям и другим параметрам. Модели техники могут быть разные по способу нагрева.

В зависимости от источника нагрева оборудование делится на два вида:

1. Газовая духовка знакома большому числу хозяек. Плюсом этой техники является стоимость, которая ниже, чем у электрических аналогов. Из минусов можно выделить неравномерное поступление тепла внутри прибора (особенно для недорогих моделей) и вероятность утечки газа, которая может быть сведена на нет при соблюдении мер безопасности.
2. Электрическая духовка многофункциональна: в ней есть несколько режимов нагрева и выпекания. Плюс прибора — возможность двойной защиты от перегрева и возгорания. Но использование печи проблематично в квартирах с частыми перебоями в электропитании и ненадежной проводкой. Недостатком является высокая цена.

Тумба под духовой шкаф своими руками, чертежи и расчеты

Возьмем для примера расчета тумбового шкафа под встроенную духовку стандартных размеров. Чертеж ее будет выглядеть следующим образом.

При ширине столешницы 600 мм, с учетом свеса спереди и сзади глубина корпуса будет варьироваться в пределах 460-500 мм.

Если корпус тумбы будет изготавливаться из ЛДСП толщиной 16 мм, то расчет деталей будет выглядеть следующим образом.

№	Название детали	длина	ширина	кол-во
1	Дно	600	500	1
2	Полка	568	500	1
3	Боковины	704	500	2
4	Задник за ящиками	88	568	1
5	Бок ящика	450	60	2
6	Лоб ящика	510	60	2
1	Дно ящика (ДВП)	540	448	1
2	Фасад ящика (ЛДСП, МДФ, массив)	116	596	1

Иногда от выдвижного ящика в конструкции короба под духовой шкаф отказываются вообще. Он абсолютно не нужен, как место хранения, если кухня большая и ящиков, полок в ней хозяйке вполне хватает. Тогда на проем под духовкой ставят «обманку» (жестко закрепленный фасад).

Подключение

Особое внимание нужно уделить электропроводке , в том случае если устанавливаемый духовой шкаф электрический. Сечение провода должно соответствовать мощности устройства. Также нужно решить, как вы будете подключать прибор: напрямую к проводу или же в розетку

Также нужно решить, как вы будете подключать прибор: напрямую к проводу или же в розетку.

При выборе второго способа подключения, вам понадобится вилка (обычной здесь не обойтись, из-за высокой мощности духовки) на 40А с заземлением. Ее нужно раскрутить. Затем зачистить трехжильный кабель. Синий и красный провода нужно подсоединить к контактным группам «фаза» и «ноль», а оставшийся белый закрепляем в разъеме «заземление» (цвета проводов могут быть разными). Собираем вилку, которую затем включаем в розетку, способную выдержать мощность электрической духовки.

Маркировка кабелей электрической духовки

Теперь духовку вставляем в нишу. Придерживаемся вышеописанных отступов. Далее, встроенный духовой шкаф, нужно закрепить. Для этого открываем дверку устройства и находим отверстия для крепления. При помощи шуруповерта или крестовой отвертки и четырех саморезов прикручиваем электродуховку к стенкам ниши. Встраиваемый электрический духовой шкаф готов к эксплуатации!

При помощи гибкого газового шланга он подсоединит духовку к газовой трубе. В таком случае устройство устанавливается не менее чем в 1,2 метра от источника газа. Но и здесь не обойтись без электричества, ведь без него не будет работать поджиг и освещение.

Неважно, от какого источника питания работает устройство, перед первым применением его следует прокалить в течение получаса. Затем, после окончательного остывания, вымыть все стенки прибора и вытереть влажной тканью

Приобретайте многофункциональные встраиваемые духовые шкафы и наслаждайтесь процессом приготовления любимых блюд!

Приобретайте многофункциональные встраиваемые духовые шкафы и наслаждайтесь процессом приготовления любимых блюд!

На кухне такая вещь, как духовка выручает хозяек, когда они хотят приготовить что-нибудь вкусненькое. Но любая техника требует установки. Но как установить правильно духовой шкаф самостоятельно? Для этого нужно его установить и подключить к газу или электричеству.

Так называемые «духовки» бывают двух видов. Первый из них – автономные или независимые духовые шкафы. Их функционирование зависит только от них самих и не от чего больше. Второй вариант – не автономные. Такой вид духовых шкафов, электрически связываться с основной варочной панелью. В этом случае снизу располагается духовка, а сверху варочная плита. Установка встраиваемого духового шкафа своими руками не отличается ничем принципиальным от установки обычной духовки.

Установка духового шкафа своими руками начинается с того, что освобождается и выравнивается то место, где будет располагаться духовка.

Так же следует отметить, что между духовым шкафом и просто любой варочной поверхностью и стеной должна существовать воздушная прослойка. Не секрет, что при контакте с высокими температурами близкое расположение стены и мебели никакого полезного воздействия на ваш интерьер не окажет. В среднем толщина зазора должна составлять: от задней стены – 4 см, от соседних шкафов -0,5 см, от пола – 8-9 см.

Как известно, духовой шкаф может работать как на газу, так и за счет электричества. В первом случае необходимо обеспечить систему газоснабжения и не нарушить ее целостность. Рекомендовано располагать газовый шкаф на расстоянии 1,2 метров от непосредственного источника газа.

Второй вариант – шкаф электрический. В плане самостоятельной установки он более простой, так как электрическую духовку проще подключить к электросети. Как подключить духовой шкаф к электричеству? Розетку, куда подсоединяются провода, лучше всего располагать на расстоянии не ниже, чем 10 см от пола. Розетка должна выдержать силу тока не менее 40 амперам.

Подключить духовой шкаф своими руками к газовой магистрали с помощью гибкого шланга. Соблюдается основательная герметизация мест соединения специального крана и выходного штуцера. Следует учесть, что такую работу рекомендуется выполнять сотрудникам газовой службы. Более того, без их личного вмешательства не разрешено подключение духового шкафа в газовую магистраль.

• Оборудование установить и закрепить. В линию поставки газа вкручивается до самого упора соединительная часть трубопровода. Делается это с помощью специального газового ключа для работы с трубами.
• Расширяющий конец трубы подкручивается к смонтированному трубопроводу. Другой же конец присоединяется к выпускному клапану, расположенному в стенке.
• С помощью ключа каждый из концов трубы закручивается и затягивается.

Выводы и полезное видео по теме

Видеоролик ниже демонстрирует пошаговую установку оборудования. Видео затрагивает отдельные нюансы монтажа, соответствия правилам и нормам:

Установить бытовую гибридную газовую плиту, дополненную электрической духовкой, по большому счету, несложно. Другой вопрос, что подключение такого рода оборудования следует выполнять по специально установленным правилам, которыми определяются моменты безопасности. Поэтому самостоятельно выполнить работы по подключению не представляется возможным (запрещается правилами), даже если имеются какие-то навыки, знания и умение.

У вас иное мнение по поводу подключения гибридной плиты к системе электро- и газоснабжения? Поделитесь им в блоке комментариев. Если у вас есть вопросы по теме статьи, которые мы не рассмотрели выше, задавайте их нашим экспертам и другим посетителям сайта, участвуйте в обсуждениях.

Источник
