Утепление кровли минватой — это создание оболочки для комплексной защиты дома от холода, перегрева, атмосферных осадков. В состав теплоизоляционного покрытия входят, кроме основного элемента, паро- и гидроизоляционные материалы, стяжка для защиты от механического воздействия. О правилах формирования утепляющего «пирога» можно узнать из этой статьи.

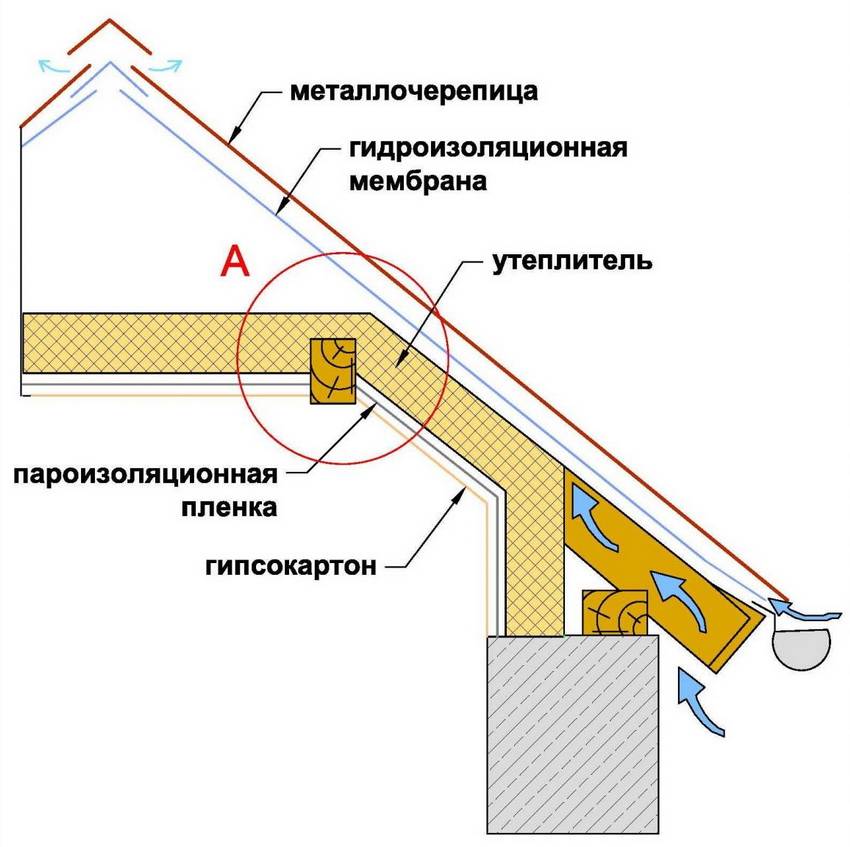

Утеплители для мансардной крыши

Надо отметить, что наклон скатов, определяющих стены мансарды, это ячеистая конструкция, сформированная стропильными ногами. Именно между ними и надо будет укладывать теплоизоляционный материал. Поэтому основное требование к последнему –быть плотным с четкими формами. А значит, для утепления мансардной крыши частного дома надо будет выбирать плитный материал. К таким утеплителям относятся минеральная вата в матах и пенополистирольные плиты, он же пенопласт повышенной плотности.

Но, как упоминалось выше, сегодня рынок предлагает совершенно уникальные технологии для утепления, в которых не используются плотные материалы. Один из них, который себя проявил с самой положительной стороны, это жидкий пенополиуретан. Начнем все по порядку и рассмотрим каждый утеплитель по отдельности.

Минеральная вата

В определение минеральной ваты входит несколько разновидностей этого строительного материала: стекловата, шлаковата, каменная разновидность. Когда разговор заходит об утеплении мансарды, то надо говорить именно о базальтовой разновидности, как самой лучшей на сегодняшний день. Именно её технические характеристики и будем рассматривать.

Характеристики	Теплопроводность, Вт/м×К	Плотность, кг/м³	Температурный диапазон, °С	Гигроско пичность
Показатели	0,035-0,042	75-200	От -190 до +1000	Низкая

Минеральная вата в рулоне

В основном базальтовая вата делится по плотности. Здесь четыре позиции:

• П-75 – используют для утепления труб и горизонтальных поверхностей;
• П-125 –это как раз тот самый материал, который и применяется для утепления стен мансарды изнутри своими руками;
• ПЖ-175 – для теплоизоляции металлических и бетонных конструкций;
• ППЖ-200 – очень плотный материал, используемый для теплоизоляции жестких несущих конструкций.

Пенополистирольные плиты

Нередко этот материал называют пенопластом, что верно. Просто от той разновидности, которую используют для упаковки, пенополистирольные плиты отличаются плотностью. Поэтому сам материал очень твердый и прочный, хорошо выдерживающий механические нагрузки и влажность.

Характеристики	Теплопроводность, Вт/м×К	Плотность, кг/м³	Класс горючести	Паропрони цаемость, кг/м×ч×Па
Показатели	0,028-0,034	15-50	Г3	0,015-0,019

Сразу оговоримся, что для утепления такой материал не рекомендуется ввиду своей высокой горючести и любви грызунов. Но если вы все же намереваетесь его использовать, то для утепления мансардной крыши лучше брать плиты из пенополистирола плотностью не меньше 25 кг/м³.

Пенополистирольные плиты разной толщины

Пенополиуретан (ППУ)

Это двухкомпонентный теплоизоляционный материал, состоящий из полиола и полиизоцианата. Два компонента поставляются отдельно в разных емкостях, но в процессе нанесения смешиваются в одном резервуаре и под давлением подаются на участки теплоизоляции через шланг и распылитель. По сути, пенополиуретан – это жидкое вещество, которое на воздухе быстро застывает, превращаясь в твердое и достаточно прочное покрытие.

Характеристики	Теплопроводность, Вт/м×К	Плотность, кг/м³	Паропрони цаемость, кг/м×ч×Па	Огнестойкость
Показатели	0,019-0,032	45-60	0,001	Г3

За основу качества утеплителей берется характеристика теплопроводности. Сравнивая три вида, можно отметить, что самый слабый среди них – минеральная вата, самый идеальный – пенополиуретан.

Пенополиуретан – это жидкий материал, который на воздухе превращается в прочное и твердое покрытие

Но это не говорит о том, что все должны использовать именно ППУ. Этот материал не самый дешевый, и для его нанесения потребуется специальное оборудование. Правда, надо отметить, что производители оборудования сегодня предлагают мини-станции, вес которых составляет всего лишь 30 кг. В ней две емкости с компонентами, шланги и насадка. Компрессор надо будет приобрести отдельно, но лучше взять его у друзей или в аренду.

И еще несколько разновидностей теплоизоляционных материалов, которые в утеплении крыши изнутри своими руками используются реже.

Стекловата

Характеристики	Теплопровод ность, Вт/м×К	Плотность, кг/м³	Огнестойкость	Паропрони цаемость, кг/м×ч×Па
Показатели	0,038-0,047	11-25	НГ или Г1	0,6

Стекловата в рулоне

Эковата

Характеристики	Теплопровод ность, Вт/м×К	Плотность, кг/м³	Огнестойкость	Паропрони цаемость, кг/м×ч×Па
Показатели	0,32-0,41	35-75	Г2	0,0075

Эковата – утеплитель на основе целлюлозы, напыляемого типа

Пенофол

Характери стики	Теплопровод ность, Вт/м×К	Температур ный режим эксплуата ции, °С	Тепловое отражение, %	Водопогло щение, %	Паропрони цаемость, кг/м×ч×Па
Показатели	0,037-0,049	-60 до +100	95-97	0,35-0,7	0,001

Пенофол – утеплитель из полиэтилена, покрытый с одной или двух сторон фольгой

Утепление плоской крыши

Схема однослойной теплоизоляции плоской кровли.

Технология утепления плоской крыши зависит от материалов перекрытия и особенностей эксплуатации.

Утепление плоской деревянной крыши

Обычно плоские деревянные крыши рассматривают как «признак» каркасного дома. Именно такую сферу применения указывают даже в «фирменном» описании кровельных систем компаний производителей тепло- и гидроизоляционных материалов ТехноНиколь. Но и в кирпичных домах деревянная плоская крыша не редкость, так как при относительно небольшом весе конструкции можно обеспечить достаточную жесткость и прочность кровли малоэтажного строения.

Одна из возможных схем утепления плоской деревянной кровли

Схема утепления выглядит так:

1. Основание. Влагостойкая OSB плита (класс 3 или 4).

2. Пароизоляционная пленка. Расстилают с перехлестом полос на 15-20 см по длинной стороне и по короткой (при наращивании в длину). По периметру пароизоляция должна подниматься на парапет и примыкающие поверхности на те же 15-20 см. Полимерно-битумные пароизоляционные пленки к основанию крепят с помощью клея или телескопического крепежа (вместе с теплоизоляцией). Полипропиленовую или полиэтиленовую пленку могут расстилать без крепления к основанию, фиксируя ее по периметру к стенкам примыкающих поверхностей с помощью самоклеющейся паронепроницаемой ленты.

3. Утеплитель на крышу дома. Для теплоизоляции плоской кровли могут применять три вида материалов: маты каменной ваты, экструдированный пенополистирол, жесткие плиты пенополиизоцианурата.

4. Кровельное покрытие.

Пожалуй как наиболее распространенный пример плоской утепленной крыши по деревянному перекрытию можно назвать террасу с выходом со второго этажа. Но в этом случае конструкция кровельного пирога по своему устройству ближе к утепленному перекрытию холодного чердака.

Утепление перекрытия террасы на втором этаже проводят между балок

В качестве кровельного покрытия плоских крыш используют рулонные гидроизоляционные материалы, которые позволяют выполнить сплошной и неразрывный верхний слой. Но, как и при утеплении скатной крыши, гидроизоляционный слой должен быть «дышащим». Есть два основных варианта устройства дышащей плоской кровли:

• применение полимерных мембран с высокой механической прочностью и устойчивостью к прямому воздействию ультрафиолета;

• двухслойное битумное покрытие – сверху наплавляемая рулонная изоляция, снизу подложка с вентилируемыми каналами (например, Унифлекс Вент).

К достоинству деревянной плоской крыши можно отнести то, что небольшой уклон устраивают за счет положения балок перекрытия. А он нужен даже у плоской крыши для отвода осадков в водосток.

Утепление плоской крыши по бетонному перекрытию

На этот вид утепленной плоской крыши приходится больше всего вариантов устройства кровельного пирога.

Начать с того, что есть неэксплуатируемые и эксплуатируемые плоские крыши. Причем «эксплуатация» может носить совершенно разный характер – от террасы в качестве зоны отдыха до обустройства так называемой «зеленой крыши».

Один из вариантов схемы эксплуатируемой плоской кровли с мавританским газоном

Если не учитывать разные варианты кровельного покрытия, то на бетонном перекрытии используется та же самая очередность слоев, что и на деревянном, кроме одного нюанса – организации уклона для отведения осадков во внешнюю или внутреннюю систему водостока. И здесь может использоваться несколько решений:

• устройство по перекрытию стяжки с уклоном;

• устройство по бетонному основанию насыпного уклонообразующего слоя из керамзита, отделенного от утепленного кровельного пирога армированной стяжкой;

• устройство насыпного уклонообразующего слоя из керамзита по слою из экструдированного пенополистирола или минеральной ваты, с последующей укладкой стяжки и кровельного покрытия;

• устройство уклонообразующего слоя из специальных плит или матов теплоизоляции, у которых одна поверхность расположена по отношению к другой с уклоном.

Минеральная вата: проще простого

Минераловатные плиты – это сформированные в виде плиты волокна. Большинство современных минераловатных плит имеют толщину 600 мм – все благодаря канадской технологии каркасных домов, где стандартное расстояние между лагами пола или стойками стен как раз 60 см. Вставили – и подгонять не нужно.

Итак, а теперь – шаг за шагом:

• Шаг 1. Измеряем толщину стропильных ног и расстояние между ними.
• Шаг 2. Готовим теплоизоляционные плиты нужной толщины: расстояние между стропилами плюс 2-5 см сверх.
• Шаг 3. Крепим теплоизоляцию таким образом, чтобы между плитами и кровельным покрытием остался вентиляционные зазор в 2-5 см.
• Шаг 4. Теперь утепляем карнизы. Для удобства возьмите две полоски фанеры, которые вы используете как рельсы и спустите по ним утеплитель.
• Шаг 5. Фанерные планки уложите в проем между стропилами так, чтобы они уперлись нижними концами в карниз.
• Шаг 6. Теперь спустите плиты по этим «рельсам».

Все куски и отрезки утеплителя, которые останутся, не выбрасывайте: они подойдут для теплоизоляции оконных и дверных проемов и герметизации конька.

Если же вы раздумываете, как утеплить крышу изнутри, тогда тоже отдайте предпочтение минераловатным плитам (если угол ската не превышает 45 градусов).

Шаг 1. Монтировать этот утеплитель легко: разрезаем маты поперек рулона, чтобы ширина получилась +1 см к имеющемуся расстоянию между балками и плотно подгоняем стыки к друг другу.
Шаг 2. Далее тщательно заделываем все щели на утепляемой поверхности. В итоге маты будут держаться за счет своей жесткости, и наклон до 45 им не страшен.
Шаг 3. Для дополнительной прочности вы можете вбить в балки гвозди на 20 см дальше от края плит, чтобы частично перенести вес. Это необходимая мера для тех случаев, если на небольшом участке вы скомбинировали несколько кусков или утеплитель успел намокнуть и отяжелел.
Шаг 4. По окончанию монтаж закрываем утеплитель пароизоляционной пленкой, растягивая ее от центра листа в обе стороны. Скрепите листы пленки специальной клейкой лентой

А теперь осмотрите все утепление на счет случайных надрывов или щелей – их тоже важно загерметизировать, иначе не избежать потери тепла.
Шаг 5. После всего этого набиваем поверх пароизоляционной пленки дополнительную обрешетку (если это необходимо), и крепим внутреннюю отделку крыши.. Вот и все!

Вот и все!

Пример расчета толщины утеплителя

Давайте проанализируем утепление крыши в городах с самыми высокими и самыми низкими требованиями к сопротивлению теплопередачи покрытия. В нашей таблице это Новосибирск (5,59) и Грозный (3,73).

Возьмем для примера минеральную вату со средним коэффициентом теплопроводности 0,035 Вт/(м · °С). Подставив это значение в формулу, получим толщину утеплителя 0,190 м для Новосибирска и 0,125 м для Грозного. Если для сравнения подсчитать требуемую толщину самого эффективного утеплителя на строительном рынке – полиизоцианурата (PIR), чей коэффициент теплопроводности составляет всего 0,022 Вт/(м · °С), то для Новосибирска мы получим значение 0,119 м, а для Грозного – всего 0,079 м.

Более тонкий расчет

Справочное значение сопротивления теплопередаче, в строгом смысле, относится не к слою утеплителя, а к конструкции целиком. Свой вклад в сопротивление утечке тепла вносят все слои кровельного «пирога». Некоторыми из них можно пренебречь, а некоторыми – не стоит.

Так, финишное покрытие кровли можно не принимать в расчет, так как оно отделено от остальной конструкции вентзазором. А вот к отделочному материалу потолка нужно присмотреться повнимательней. Потолок часто зашивают древесными или древесно-стружечными материалами, которые имеют неплохие теплоизоляционные свойства. Их можно тоже включить в расчеты.

α_ут = α_мат.1 + α_мат.2

Рассмотрим случай, когда потолок мансарды подшит древесно-стружечной плитой толщиной 15 мм. Коэффициент теплопроводности этого материала, согласно справочным данным равен 0,15 Вт/(м · °С).

Подставим эти данные в формулу и найдем значение R. Так мы найдем вклад этого слоя в общее сопротивление теплопотерям.

0,015 = (R – 0,16) · 0,15R = 0,26 м2 · °С/Вт

Теперь повторим наши расчеты для Новосибирска и Грозного, но с учетом теплоизолирующих свойств обшивки.

α_ут = (5,59 – 0,26 – 0,16) · 0,035 = 0,181 м (Новосибирск)α_ут = (3,73 – 0,26 – 0,16) · 0,035 = 0,116 м (Грозный).

Результаты показывают, что обшивка потолка мансарды древесно-стружечной плитой уменьшила расчетную толщину утеплителя меньше чем на 1 сантиметр. В большинстве случаев этой величиной можно пренебречь.

Теплоизоляция плоской кровли

Как сделать утепленную крышу при монтаже плоской кровли? Следует отметить, что плоская крыша может утепляться и снаружи, и изнутри.

В состав пирога плоской кровли входит:

• пароизоляция;
• теплоизолятор;
• гидроизоляционный слой из рулонного материала;
• насыпной слой (дренаж + цементно-песчаная смесь).

Наружное утепление удобнее всего выполнять с использованием минеральной базальтовой ваты. Также можно применять пенополистирол и другие жесткие утеплители. При этом следует учитывать, что полимерные утеплители нельзя применять при монтаже кровельного покрытия с высокими требованиями к пожаробезопасности.

Этапы работ по утеплению скатной кровли

Схема утепления крыши достаточно проста. В первую очередь необходимо измерить расстояние между стропилами. Плиты ватного утеплителя следует нарезать согласно полученным результатам, прибавив 1 сантиметр. Это позволит крепить теплоизолятор враспор между стропилами. Данный этап работ значительно упрощается, если кровельная система изначально спроектирована и смонтирована в расчете на использование плитных утеплителей определенной ширины.

Если между стропилами и уже смонтированным кровельным покрытием нет гидроизоляции, следует сначала закрепить гидробарьер. Мембрана должна обволакивать стропила, крепить ее удобнее всего строительным степлером к самим стропилам и к кровельной обрешетке в проемах между ними. Гидроизоляция должна быть выведена под свес в нижней части крыши, чтобы обеспечивался отвод влаги. Следует учитывать, что при таком способе крепления гидробарьера утеплитель приходится монтировать без необходимой воздушной прослойки. По этой причине в качестве гидроизоляции рекомендуется использовать супердиффузионную мембрану.

При наличии гидроизоляционного слоя под кровельным покрытием, на стропила набиваются гвозди с шагом около 10 см. Гвозди должны располагаться на расстоянии 3-5 см от гидроизоляционного слоя. Между гвоздями необходимо натянуть полиэтиленовую нить или шнур, подбивая их до конца. Это поможет создать воздушный зазор между гидробарьером и утеплителем. Если теплоизолятор планируется фиксировать шнуром, а не обрешеткой для внутренней обшивки, по внешнему краю стропил также необходимо набить гвозди.

Если определяясь, как утеплить крышу дома, был выбран ватный плитный утеплитель, то подготовленные элементы необходимо, слегка сжав, вставить между стропилами

При использовании более жестких плит из пенопласта и подобных материалов, важно точно подгонять их под размер, чтобы плиты плотно вставали в проем. Утепление рекомендуется выполнять в два слоя

Если приходится в проем монтировать не цельные листы, а более узкие фрагменты, стыкуя их по длине или ширине, необходимо проследить, чтобы стыки второго слоя не совпадали со стыками первого. Теплоизолятор не должен выступать за плоскость стропильных ног. Если стропила имеют недостаточную ширину для монтажа двух слоев утеплителя, к ним прибивается дополнительный брус .

Теплоизолятор фиксируется между стропилами с помощью натянутого шнура, закрепленного на заранее набитых гвоздях. Либо в качестве крепления используется обрешетка из реек, предназначенная для монтажа внутренней обшивки помещения. Рейки прибиваются к стропилам с шагом 30-40 см. В этом случае пароизоляция крепится степлером к стропилам до монтажа обрешетки: толщина реек позволяет создать необходимый воздушный зазор между пароизоляцией и обшивкой.

При монтаже паробарьера особое внимание уделяется герметичности слоя. Полотнище укладывается с нахлестом не менее 10 см, стыки следует проклеить клейкой лентой в два слоя

Необходимо максимально качественно выполнить монтаж пароизоляции вокруг печной трубы и в местах соединения со стенами. На заключительном этапе выполняется монтаж обшивки с использованием древесносодержащих или гипсокартонных плит.

О том, как утеплить крышу дома, подробно можно узнать из видео.

Атмосферное воздействие

Любая крыша на протяжении всего года испытывает влияние множества климатических факторов, требующих применения защитных мер. К ним относятся:

• температура окружающего воздуха, колеблющаяся в течение года и приводящая к нагреванию или охлаждению покрытия;
• осадки в виде дождя, которым особенно подвержена кровля почти весь год;
• осадки в виде снега, которые создают дополнительную нагрузку на крышу;
• влияние ветра, предполагающее надёжную фиксацию покрытия к конструкции.

Таким образом, главной задачей крыши дома является создание надёжной защиты от указанных воздействий и поддержание внутри помещения комфортных условий проживания, которые характеризуются стабильной температурой и уровнем влажности.

Утепление готовой крыши в частном доме своими руками

Укладка теплоизоляции в уже построенную крышу происходит в обратном порядке. Если «пирог» утепления при постройке формируют сверху, то готовую крышу утепляют снизу.

До начала работ нужно выяснить, насколько качественно смонтирована кровля.

В старом доме нужно проверить прочность стропил и балок перекрытия. Подгнившие несущие элементы заменяют новыми, обработав их препаратами, защищающими от гниения и возгорания. После этого приступают к укладке теплоизоляции:

1. После измерения толщины стропил и расстояния между ними листы теплоизоляционного материала нарезают с небольшим избытком по ширине (примерно 1–2 см). Это нужно для того, чтобы эластичные плиты входили на место плотно, без щелей.
2. Между кровлей и утеплителем необходим гидробарьер, защищающий от капель воды, но пропускающий пар. Если кровля новая и монтировалась по всем правилам, укладывать его не придется. В противоположном случае придется закупить гидроизоляцию. Лучше всего на эту роль подходят так называемые супердиффузионные мембраны, не пропускающие жидкую воду, но при высокой влажности воздуха пропускающие водяные пары. Этот материал без излишней натяжки укладывают и закрепляют степлером к стропилам, а в промежутках между ними — к обрешетке кровли. Полотнища на стыках закрепляют с нахлестом 15 см, приклеивая одно полотно к другому строительным скотчем.
3. Нарезанные плиты теплоизоляционного материала вставляют между стропилами, прижимая к мембране. Все возникающие щели герметизируют строительной пеной. Предпочтительнее укладывать плиты в два слоя, перекрывая стык предыдущего слоя плитой последующего. После завершения этого этапа уровень плит должен сравняться с внутренним торцом стропил.
4. По внутреннему торцу стропил натягивается и крепится степлером пароизоляционная пленка. Полотнища разворачивают горизонтально и укладывают снизу вверх с нахлестом краев соседних полотнищ шириной 15 см. Края проклеивают строительным скотчем.
5. Поверх пленки под прямым углом к стропилам набивают бруски обрешетки сечением 30×40 мм с шагом 30–40 см. К ним будут крепиться вагонка или плиты ДВП. После завершения работ между пароизоляционной пленкой и отделкой образуется вентиляционный промежуток для испарения возможного конденсата.
6. Чем тщательнее уложена пароизоляция, тем лучше утеплитель сохраняет тепло.

Способы утепления крыши изнутри минватой

Практически утепление крыши изнутри минватой можно выполнить двумя способами:

• утеплителем закрывается только пространство между стропилами, а сами они остаются открытыми;
• минеральной ватой заполняет не только пространство между стропильными ногами, но и монтируется поверх них, а вернее снизу.

Как правило, первый способ используется, когда требуемая толщина утеплителя ( в нашем случае – минваты) меньше или равняется ширине стропил. Второй же способ, обычно, используется, если необходимая толщина слоя минеральной ваты для надежного утепления крыши (а это обычно 150-200 мм) больше ширины стропильных ног. Рассмотрим порядок работ по утеплению крыши в обоих случаях.

Монтаж минваты между стропилами

Это наиболее простой способ утепления крыши изнутри минватой. В этом случае, плиты утеплителя монтируются враспор между стропильными ногами. Для этого их размер должен несколько превышать расстояние между стропилами (на 2-3 см). В противном случае, они будут плохо удерживаться, особенно при малом угле наклона крыши, и придется прибегать к дополнительному их креплению. Одним из вариантов может служить удерживание плит от провисания и выпадения с помощью лески, натянутой между гвоздями, забитыми в нижнее ребро стропильных ног. При этом, сначала забивают гвозди, с таким расчетом, чтобы потом можно было зафиксировать леску, потом укладывают ряд утеплителя, а сверху натягивают леску (достаточно два ряда). Если угол наклона крыши достаточно большой (45° и больше) то обычно потребности в дополнительном креплении утеплителя не возникает.

Для того чтобы минвата была надежно изолирована от атмосферной влаги, еще на стадии монтажа кровли необходимо по стропилам уложить гидроизоляционный материал. Если этого не сделать, то в процессе утепления крыши изнутри сделать гидроизоляцию над утеплителем будет затруднительно. Между плитами минваты и гидроизоляцией желательно оставить небольшой вентиляционный зазор.

Если толщина используемого утеплителя (обычно 50-100 мм) меньше требуемой общей толщины слоя теплоизоляции ( как правило: 150-200 мм), то плиты укладывают в два слоя, желательно, с разбежкой стыков.

После укладки утеплителя, его закрывают пароизоляционной мембранной. Обычно, этот материал крепится к стропилам скобами с помощью степлера. Полотна укладывают поперек стропил с нахлестом 10-15 см, скрепляя их между собой скотчем.

Рис. 1 Утепление пространства между стропилами минватой

На рис.1: 1 — кровля; 2 — обрешетка или сплошная зашивка; 3 — контробрешетка (брус); 4 — гидроизоляция; 5 — минвата; 6 — пароизоляция; 7 — стропильная нога; 8 — внутренняя обрешетка из реек; 9 — внутренняя обшивка.

Сверху пароизоляции монтируется отделочный материал: гипсокартон, фанера, древесно-стружечные плиты или вагонка. Он крепится непосредственно к стропилам с помощью саморезов «по-дереву» или к обрешетке из деревянных реек, прибитых поперек стропил сверху по пароизоляционному материалу. Такая обрешетка хоть и занимает некоторый полезный объем, но обеспечивает дополнительный вентиляционный зазор.

Главным недостатком такого способа утепления крыши является то, что размеры плит утеплителя приходится подгонять под расстояние между стропилами и если эти размеры не соответствуют друг другу ( что чаще всего) получаются отходы, которые не всегда удается использовать.

Монтаж утеплителя поверх стропил

В случае, когда сечение стропил не позволяет уложить между ними слой утеплителя необходимой толщины, используют способ при котором, слой плиты минваты дополнительно укладывают и поверх стропил. При этом утепление пространства между стропилами выполняется также как и в предыдущем случае. Но вместо обрешетки сверху по пароизоляции набиваются горизонтальные бруски, толщина которых должна быть на 1-2 см больше толщины слоя минваты, который будет между ними укладываться. Эти дополнительные горизонтальные бруски закрепляются с шагом, который должен соответствовать размерам плит (на 2-3 см меньше их высоты), с таким расчетом, чтобы они плотно держались между брусками без дополнительного крепления. Эти же бруски будут в дальнейшем служить и в качестве каркаса для монтажа внутреннего облицовочного материала.

Рис. 2 Теплоизоляция крыши минватой в два слоя

На рис.2: 1,2 — элементы кровли; 3 — стропила; 4 — брус контробрешетки; 5 — гидроизоляция; 6 — обрешетка; 7 — вентиляционный зазор; 8 — внутренняя обшивка; 9, 11 — минвата; 10 — воздушная прослойка (зазор 1-2 см); 12 — дополнительный горизонтальный брус; 13 — пароизоляция.
