Выбор дюбеля для гипсокартона: варианты и правила использования

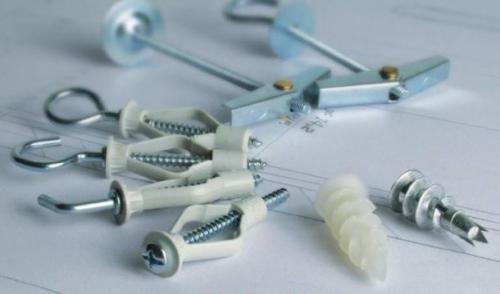

Виды дюбелей

Дюбель типа Дрива

Пожалуй, наиболее популярный крепеж для гипсокартонного листа. Бывает со сверлом и без, металлический или пластиковый. Выполняя отверстие под его крепление, используют сверло диаметром 8мм. Производитель декларирует рабочую нагрузку на срез, которую способен выдержать ГКЛ с применением данного дюбеля, в 25кг, тогда как предельная нагрузка составляет до 50кг.

Популярность дюбеля Driva обусловлена достаточно высокой надежностью и сравнительно невысокой ценой. Прочность такого крепления достигается за счет распределения нагрузки на большую площадь, которая обеспечивается формой дюбеля.

Дюбель для гипсокартона Дрива прост и эффективен

Плоский дюбель-гвоздь

Такой дюбель выполнен из огнеупорной стали, довольно прост и удобен в применении, поскольку не требует дополнительного сверления и, соответственно, избавит от пыли. Его можно забить в гипсокартон с помощью молотка или вдавить рукой, если это по силам.

Принцип действия дюбель-гвоздя заключается в том, что при ввинчивании в него самореза первоначально плоская передняя часть раскрывается, образуя надежный упор.

Используют его для листов толщиной до 12,5мм включительно. Саморезы выбирают диаметром 3,5-5мм. Рабочая нагрузка на вырывание, заявленная производителем, составляет 15кг, на срез – 30кг, предельная нагрузка на срез, полученная опытным путем, составляет 48кг. Помимо прочего, дюбель-гвоздь подлежит повторному использованию, то есть его можно демонтировать и монтировать в другом месте несколько раз.

Плоский дюбель-гвоздь для гипсокартона очень удобен в монтаже, так как не требует сверления

Универсальный распорный дюбель Бабочка

Дюбель «бабочка» подходит как для гипсокартона, так и для бетонного основания. Отверстие под его установку просверливают сверлом диаметром 8мм, диаметр комплектного самореза – 4,5мм.

Для дюбеля «бабочка» рекомендуем использовать саморезы без пропуска резьбы, поскольку при ввинчивании, дойдя до гладкой шейки, саморез начнет прокручиваться, а дюбель не примет нужную форму в виде упора.

В целом пластиковый дюбель бабочка работает примерно, как и остальные, создавая упор за ГКЛ при ввинчивании самореза. По форме такой упор чем-то напоминает бабочку, отсюда и название крепежного элемента. Расчетная рабочая нагрузка на дюбель составляет 25кг, предельная – 55кг.

Дюбель Бабочка для гипсокартона является самым популярным, поскольку он одинаково недорогой, удобный и эффективный

Дюбель Молли

Дюбель Молли, а точнее анкер Молли (ведь это самостоятельная крепежная единица, не требующая дополнительно самореза) – еще один популярный тип крепления для гипсокартона, выполненный из металла. Этот дюбель в отличие от предыдущих выпускается различных размеров и, соответственно, под различные нагрузки.

К примеру, для Молли минимального размера с маркировкой 4/16/38 (4 – диаметр винта, 16 длина шейки и максимальная толщина листа, для которого он может быть использован, 38 – общая длина элемента) рабочая нагрузка составляет 25кг, предельная на срез – 47кг.

Для выполнения отверстий под Молли выбирают сверло в 2 раза больше диаметра шейки (первого числа в маркировке), то есть для четверки это будет 8 мм, для шестерки – 12 и т.д.

Для установки дюбеля Молли необходим специальный инструмент, приводящий крепежный элемент в «боевую готовность». С его помощью винт слегка вытягивается на себя, зацепы при этом сгибаются. Далее можно крутить винт отверткой, сгибая зацепы до упора. Все это следует делать, вставив дюбель в отверстие в гипсокартоне.

Если специального инструмента нет, привести анкер в действие можно, используя кусачки (бокорезы) или даже обычную плоскую отвертку.

Дюбель Молли для гипсокартона – решение для профессионалов

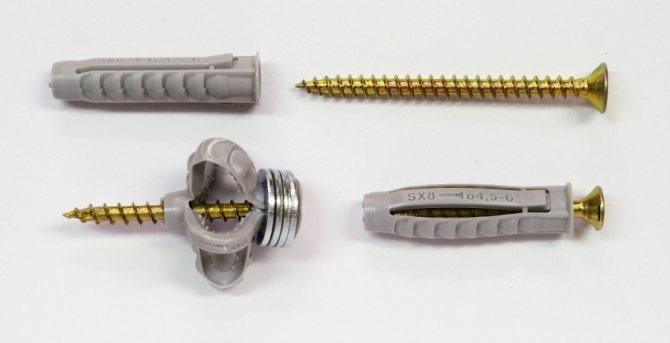

Скручивающийся пластиковый дюбель Фишер

При закручивании самореза в такой дюбель последний скручивается, образуя упор за листом гипсокартона, отсюда и название крепежного элемента. Диаметр сверления под такой дюбель – 8 мм, диаметр самореза – 5мм.

При закручивании самореза главное задача – не пережать слишком сильно, иначе он начнет проворачиваться, и крепеж нужно будет выполнять заново. По этой причине, используя шуруповерт для закручивания, выставляйте на нем минимальные обороты.

Рабочая нагрузка на отрыв скручивающегося дюбеля составляет 10кг, на срез – 25кг, краш-нагрузка – 70кг.

Скручивающийся пластиковый дюбель для гипсокартона – интересное и эффективное решение, подкрепленное надежностью Фишер

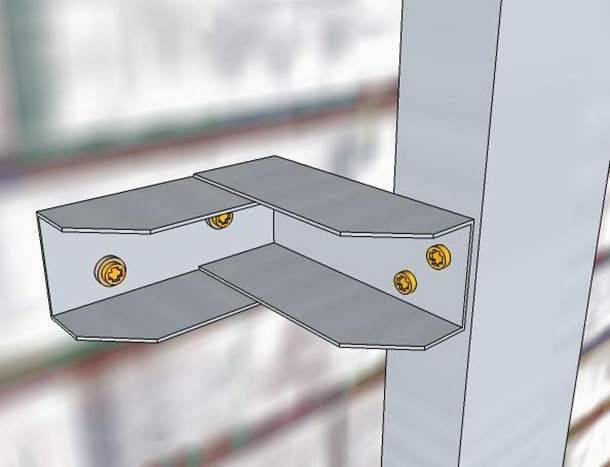

Самодельные подвесы и соединители

Из остающейся обрези можно делать соединительные элементы, не уступающие и даже превосходящие по прочности стандартную фурнитуру. Можно заняться изготовлением подвесов своими руками из потолочного профиля следующим образом.

1. «Сапог». Берется кусок подходящего размера и у него подрезаются грани сбоку. Его складывают под прямым углом и просекают, получая жесткий уголок, называемый сапогом. Если 2 таких устройства установить вплотную друг к другу на потолок, получится очень прочный подвес для ПП.
2. При большом расстоянии от перекрытия профиль сгибают, придавая ему П-образную форму. Подвес крепят подошвой к потолку, а нижними ушками — к профилю.
3. Часть спинки у куска профиля вырезают, после чего боковушки отгибают и крепят на дюбели к потолку, а нижнюю часть – к ПП.

Представленные варианты самодельных подвесов гораздо надежней проволочных подвесов, удерживающих подвесной потолок только двумя загнутыми пружинными полочками. От действия нагрузки соединение проскальзывает, а повторную регулировку часто сделать невозможно, поскольку конструкции являются неразборными.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Потолок из влагостойкого гипсокартона в ванную комнату

Когда количество соединений небольшое не хватает соединителей, можно заменить крабы самодельной конструкцией. Для этого профиль берут на 10 см длиннее. В планке делают продольные прорези, после чего края отгибают в стороны и крепят к другому профилю саморезами. Чтобы облегчить работу, в отогнутых планках заранее сверлят отверстия.

Для получения длинномерных изделий профили наращивают, вставляя внутрь куски ПС и соединяя саморезами. Чтобы они подходили по размеру, следует немного поджать полку.

Если оптимально использовать металлопрофили и отходы, цена материалов будет снижена, а качество конструкции нисколько не ухудшится.

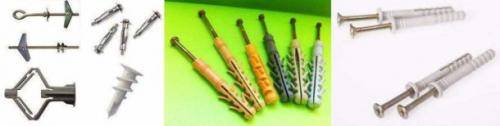

Разновидности дюбелей для гипсокартона

Итак, какой дюбель лучше для гипсокартона? Существует несколько разновидностей, о которых стоит знать перед началом работы с гипсокартонном.

• Дюбель driva (дрива) для гипсокартона;
• Дюбель molly;
• Дюбель «Бабочка»;
• Дюбель «Гвоздь» для гипсокартона.

Все эти виды могут отличаться по выдерживаемой нагрузке, сфере применения, особенности крепления и прочее. При этом каждый из них имеет свои преимущества и недостатки в использовании.

О том, какова установлена допустимая нагрузка для дюбеля «бабочка» для гипсокартона, а также об иных его особенностях узнаете далее.

О дюбелях для гипсокартона расскажет это видео:

Дюбель «бабочка»

Данную разновидность дюбеля можно назвать упрощенной версией молли, монтаж которого также предусматривает заранее подготовленное отверстие.

После его организации потребуется ставить дюбель в гипсокартон и зафиксировать его, а уже затем при помощи шурупа прижать заднюю часть втулки к внутренней. Для этого потребуется прокрутить винт по направлению часовой стрелки. Промежуточные крылья необходимо расправить.

Преимущества у бабочки те же, что и у моли. Единственным отличием является меньшая нагрузка (до 28 кг).

Про дюбель driva пластиковый и металлический для гипсокартона поговорим ниже.

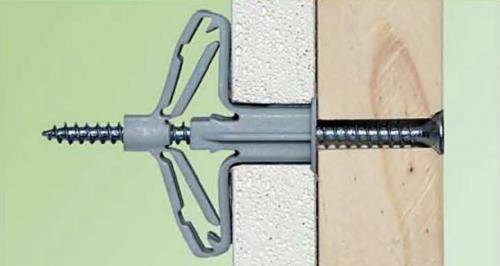

Дюбель бабочка с саморезом для гипсокартона (фото)

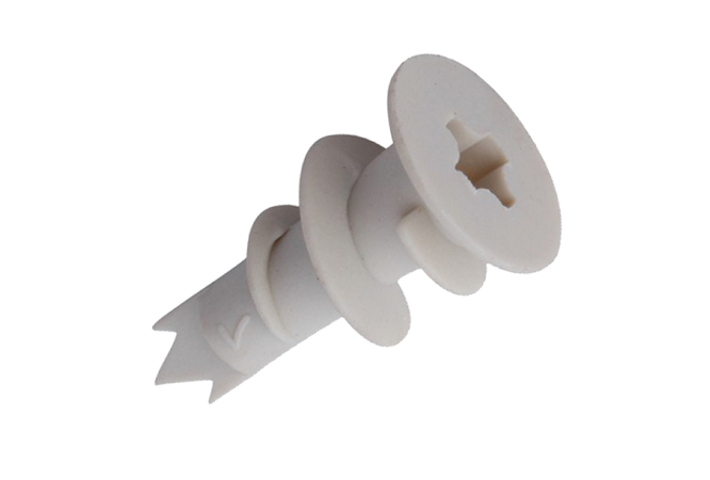

Дрива

Он может изготавливаться из пластика и металла. В первом случае используется полиэтилен или нейлон, а во втором – цинк.

Наиболее доступным и распространенным является дюбель из пластика. Его крепление производится в заранее подготовленное отверстие, которое было просверлено 6 мм сверлом, при помощи крестовой насадки. Когда таким образом в поверхность гипсокартона был вмонтирован дюбель, происходит вкручивание и самого шурупа.

Для лучшего крепления рекомендуется использовать крепежный элемент диаметром 3,5-4,5 мм. Единственным возможным осложнением в процессе монтажа может стать подбор шурупа определенной длины.

Крепление с использованием такого дюбеля имеет следующие преимущества:

• Нет необходимости иметь свободное пространство за листом гипсокартона.
• Доступная стоимость дюбеля.
• Максимально допустимая нагрузка на соединение при помощи пластмассового дюбеля составляет 25 кг, а для металлического – более 30 кг.

О том, какую нагрузку может выдержать дюбель молли для гипсокартона, а также об иных его особенностях узнаете далее.

Молли

Данный вид имеет отличия от предыдущего по типу монтажа. Чтобы произвести его установку, потребуется подготовить отверстие сверлом диаметром 8 мм, после этого можно вставлять сам дюбель. Благодаря бортику с зубцами происходит плотное вхождение в гипсокартон без последующего прокручивания анкером. Далее при помощи специального винта, который входит в комплект, а также отвертки (шуруповерта) происходит его плотное прижимание непосредственно к материалу.

Преимуществами данного типа являются:

• В комплект к дюбелю входит и шуруп.
• Способность выдерживать нагрузки до 40 кг.
• Возможность произвести их демонтаж.

Единственным недостатком является их относительно высокая стоимость.

В этом видео рассмотрен дюбель молли:

Гвоздь

Эта разновидность используется для создания стационарного крепления, которая не подразумевает последующего демонтажа конструкции. Можно применять при монтаже дверных проемов, карнизов, плинтусов и прочее.

Дюбель вставляется также в заранее приготовленное отверстие, а затем забивается гвоздем при помощи молотка. Главным преимуществом является быстрота установки.

Помимо разновидностей данного приспособления, существуют их отличия и по материалу, из которого они изготовлены. Так встречаются дюбели из металла, пластика и нейлона. Первый вариант считается наиболее прочным, надежным и дорогостоящим, остальные же являются более доступными, но в тоже время, менее прочными и надежными.

Про размеры и иные параметры дюбелей для гипсокартона (бабочка, молли и т.д.) читайте ниже.

Гипсокартон с дюбелем

Какой дюбель выбрать

Первым делом, необходимо знать в каком режиме будет эксплуатироваться конструкция, в которой предполагается применять дюбель. Используя конструкцию в закрытом помещении, нет принципиальной разницы в материале дюбеля. Конструкции, установленные снаружи, используют более стойкие материалы, такие как нейлон полиамид.

На выбор дюбеля влияет тип поверхности, куда его будут вставлять. Если стены сплошные, применяют распорный тип дюбелей. При монтаже в пустотелые, многопустотные стены подойдут в виде бабочки, зонта.

От того какая нагрузка будет в месте крепления конструкции напрямую зависит размер дюбеля, а также на какую глубину его нужно монтировать в стену. Из практики следует, чем больше нагрузка, тем мощней должен быть дюбель. В случаях вертикальной нагрузки на дюбель, необходимо учитывать его конструкцию – распорный дюбель должен быть с насечками, которые обеспечивают лучшее сцепление.

Для крепления к стенам из гипрока применяются дюбели из нейлона. Стены сверлят свёрлами из победита, диаметром на 2 мм меньше дюбеля, так как сверло увеличивает отверстие из-за мягкости материала.

Разновидности

Существует множество типов крепежных деталей, применяемых при установке гипсокартонных изделий

Но важно подобрать наиболее уместные изделия для конкретного случая. Кроме того, следует знать правила установки описываемых элементов крепления, что обеспечит надежность и долговечность формируемой конструкции. Дюбель, используемый для крепления ГКЛ изделий, должен соответствовать ряду требований:

Дюбель, используемый для крепления ГКЛ изделий, должен соответствовать ряду требований:

• иметь антикоррозийное покрытие;
• быть изготовленным из качественного и высокопрочного металла;
• распорочные элементы детали должны обеспечивать качественную фиксацию гипсокартонного основания к базовой поверхности строения.

Все дюбели для гипсокартона отличаются тем, что сделаны по гарпунному распорному принципу, обеспечивающему прочное и надёжное крепление.

Существует две основные группы дюбелей для гипсокартона:

• проходные;
• разжимающиеся.

Проходные очень удобны для крепления на потолок. Наиболее часто применяются для установки массивных люстр, интерьерных софитов и спортивного инвентаря. Пружинный проходной дюбель состоит из металлического стержня с резьбой, складных стопорных крыльев и пружинного механизма. В пустоте с внутренней стороны гипсокартонной конструкции пружинный механизм раскрывает стопорные крюки-крылья, тем самым создавая надёжное крепление.

Конец пружинного дюбеля для гипсокартона может быть сделан в виде кольца, полукольца, винта или штанги. Необходимый тип наконечника подбирают, ориентируясь на тип предмета, который требуется прикрепить (например, наконечник в форме кольца обычно используют при креплении электропроводов, а в форме полукольца крюка – для подвешивания разной светотехники). Пружинный дюбель идеально подходит для монтажа элементов к гипсокартонным стенам, облицованным плиткой. Чтобы решить какой вид фиксаторов описываемого типа подойдёт для вашей конструкции, стоит подробнее рассмотреть достоинства и особенности применения каждого из видов дюбелей.

Дюбели для гипсокартона выпускаются из полипропилена и обладают множеством преимуществ в сравнении с другими крепежными материалами

Дюбель молли

Дюбель molly точно нельзя отнести к дешевому крепежу, цена на него действительно высока, но и в качестве усомниться не приходиться.

Принцип работы дюбеля молли:

• Под данный дюбель сверлом делается отверстие с восьмимиллиметровым диаметром;
• После этого молли вставляется в ГКЛ, двухзубцовый бортик вплотную придавливается к листу, что помогает предотвратить прокручивание анкера на этапе фиксации;
• Затем идущим в комплекте с дюбелем molly винтом конструкция отверткой поджимается к листу по внутренней резьбе.

Нужно отметить, что скручивается центральная часть втулки, что и дает надежную фиксацию молли в гипсокартоне. Заклепка будет на месте.

Достоинства molly:

• Способность выдерживать достаточно высокие нагрузки;
• Есть опция демонтажа в случае необходимости;

Шурупы молли идут в одном комплекте с дюбелями.

Дрива

Driva – один из самых популярных видов крепежа. Выпускается дрива в двух видах – пластиковом и металлическом.

Пластиковый дюбель driva приобретается чаще, да и в продаже его больше.

Как крепить дюбель driva:

• Просверлите отверстие в 6 мм;
• Вставьте дюбель;
• Крестовой насадкой врежьте его в ГКЛ как стандартный саморез;
• После этого вкручивайте шуруп или саморез диаметром в 3,5 или 4,5 мм во внутреннюю крестовидную щель дюбеля driva.

Вот и все. Трудность может возникнуть лишь в подборе нужного самореза. Выбирая саморез, учитывайте, что driva имеет длину в 23 мм(пластик) и 33-44 мм (металл).

Дюбель Дрива для гипсокартона имеет достаточно широкое применение и выпускается в двух подвидах

Осталось упомянуть еще одну известную марку крепежа – fischer.

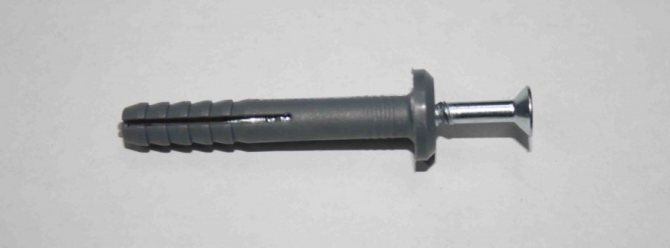

5 Последовательность монтажа материалов с использованием дюбелей-гвоздей

В зависимости от материала, к которому осуществляется крепление, отличаются особенности использования крепежей.

При работе с кирпичной кладкой следует учитывать ее особенность — пустотелость, вследствие чего дюбель может слабо держаться. Для такой работы отмечают место под отверстие, после чего выбирают сверло подходящего диаметра и на минимальных оборотах проделывают гнездо под дюбель. Перед установкой следует выдуть из отверстия строительную пыль, а затем установить пластиковую часть и молотком вбить в нее гвоздь.

Работа с бетонной стеной мало чем отличается от кирпичной. Различие только в том, что скорость вращения сверла не имеет значения, в остальном все технологические операции сходны с предыдущим описанием.

Работа с бетонной стеной

Крепление в гипсокартоне следует устанавливать очень осторожно, так как материал не выдерживает больших нагрузок. Здесь дюбель-гвоздь подойдет для того, чтобы прикрепить полку, повесить фото или крючок для одежды

Для этого в поверхности гипсокартона проделывают отверстие подходящего диаметра, после чего аккуратно и медленно вкручивают пластиковый дюбель. Гвоздь в данном случае лучше не забивать, а закрутить шуруповертом либо отверткой.

Забивной крепеж часто применяют и в работах с керамической плиткой

В такой ситуации важно проделать отверстие, не повредив при этом кафель. Для этого в поверхности эмали делают небольшое отверстие стеклорезом, после чего очень аккуратно сверлят на минимальных оборотах

При создании отверстий, следует помнить одну особенность: его диаметр должен в точности соответствовать диаметру пластиковой части, а глубина быть на 10-12 мм больше длины крепежа.

Дюбели-гвозди используют во многих случаях, как мелкого, так и капитального ремонта помещений. Они находят широкое применение в креплении материалов для теплоизоляции, гипсокартона и дерева к стенам из кирпича и бетона. Работать с такими крепежами предпочтительно и для создания деревянной обрешетки перед облицовкой дома сайдингом, вагонкой или блок-хаусом.

https://youtube.com/watch?v=tfSgTbneMP4

Простота применения, надежность и скорость работы — вот главные преимущества таких дюбелей.

Это делает их весьма эффективным материалом для проведения ремонтных работ разного масштаба. Благодаря своей особенной форме, такие гвозди можно забивать при помощи молотка, не используя отвертки или шуруповерта.

(нет голосов, будьте первым)

Подбор по размеру

Крепеж для гипсокартона включает в себя множество изделий различной длины. Это объясняется многообразием преследуемых целей. К примеру, если необходимо закрепить сразу два листа, понадобится более длинный саморез. Также выбор зависит от типа древесины, в которую будут вкручиваться крепежные элементы. По этим причинам для разных задач существуют саморезы разной длины.

Размеры крепежного элемента обычно определяют «на глаз». Однако существует и другой способ – посмотреть маркировку изделия. К примеру, если написано 4,5х80, значит, что саморез обладает диаметром 4,5 мм и длиной 80 мм. Стоит помнить, что крепежные элементы необходимо утапливать в гипсокартон на 1 мм.

Разновидности крепежа

Нейлоновые дюбели могут быть следующих видов:

1. Дюбель из нейлона обычный. Его применяют только для внутренних работ. Этот метиз идет для работы с пемзой, полнотелым кирпичом, бетоном, гипсом, керамическим кирпичом, силикатным кирпичом, обычным кирпичом, газобетоном, природным камнем, ячеистым бетоном, пенобетоном. Подходит для шурупов по дереву и ДСП с метрической резьбой.
2. Нейлоновый дюбель с бортиком. Используется там, где силы воздействия не превышают 1 кН или 100 кг. Используется нейлоновые дюбеля для работ по газобетону, монолитному кирпичу и бетону. На вид дюбель с бортиком смотрится оригинально. У дюбеля имеется эффективная площадь зацепа, которая препятствует механическому воздействию на выравнивание. Именно поэтому этот вид нейлонового крепежа очень ценится среди мастеров.
3. Нейлоновый дюбель длинный. Крепеж имеет специальную удлиненную часть, с помощью которой метиз точно фиксируется в отверстии. Так же у дюбеля есть продуманная система предохранения. Это специально сделанные элементы, которые при входе дюбеля в рабочее положение намертво его фиксируют. Дюбель имеет косые вырезы, похожие на зуб, благодаря которым поверхность метиза оптимально давит на стенки отверстия, в результате несущая способность нейлонового метиза повышается в несколько раз. Нейлоновый крепеж имеет тонкие перемычки, которые позволяют вводить дюбель в отверстие без деформации. Когда вворачивается шуруп, перемычки обламываются. В результате происходит надежной сцепление дюбеля и материала. Имеющийся бортик позволяет контролировать глубину погружения. Нередко длинный нейлоновый дюбель используют с дистанционными шурупами.
4. Дюбель нейлоновый Quattro. Применяется со всеми видами шурупов. Специально разработан для выдерживания больших нагрузок. Дюбель имеет зацепы, которые не позволяют ему сдвигаться в отверстии. Его внешняя форма не имеет существенных особенностей, поэтому его легко и просто монтировать в материал. Он заходит в отверстие простым нажатием пальцем. На поверхности дюбеля есть углубление, которое защищает дюбель от разрыва.
5. Дюбель нейлоновый многофункциональный. При монтаже в твердое пространство, дюбель сворачивается в узел. Поэтому он может использоваться даже для пустотелых материалов. Дюбель имеет отрывной бортик, благодаря которому его можно монтировать заподлицо или делать сквозное крепление. В конструкции многофункционального дюбеля предусмотрен специальный предохранитель, который защищает дюбель от преждевременного расклинивания. Исходное конструктивное напряжение дюбеля не позволяет дюбелю проворачиваться в отверстии.
6. Дюбель для пустотелого кирпича. Метиз имеет четырехкратную или пятикратную защиту (в зависимости от вида) от проворачивания. Конструкцией предусмотрен конический бортик, который контролирует глубину погружения метиза. Дюбель подходить для использования с резьбовой шпилькой.
7. Дюбель-гвоздь. Имеет три типа бортиков: потайной, широкий и цилиндрический. В этом дюбеле предусмотрена увеличенная зона раскрытия, благодаря которой повышается несущая способность крепежа. Дюбель-гвоздь нейлоновый имеет усиленную головку и основание шейки шурупа. Благодаря этому он выдерживает огромные нагрузки при забивании. Усиленное основание предохраняет шейку от нежелательного излома. Дюбель имеет специальную резьбу, которая позволяет проводить регулировку и демонтаж метиза.
8. Нейлоновый дюбель фасадный. Используются преимущественно в твердых материалах. У метиза есть стопорные крылья, которые предохраняют дюбель от проворачивания. Имеющийся предохранитель не позволяет дюбелю расклиниться при забивании. Зона закрепления как у обычного дюбеля.
9. Дюбель нейлоновый высокоэффективный фасадный. Имеет увеличенный изгибающий момент. Метиз выдерживает увеличенные нагрузки на разрыв, поэтому широко применяется в твердых материалах, в кирпиче и в бетоне. Особый бортик дюбеля позволяет избежать коррозии между материалами.
10. Дюбель нейлоновый для строительный лесов. Имеет бортик и предохранитель, благодаря которым контролируется глубина установки. Идет совместно с шурупом-кольцом, на котором есть маркировка глубины установки.

ГОСТ на дюбель нейлоновый дан ниже.

Дюбель-шуруп нейлоновый FISCHER PD S для гипсокартона

Что такое дюбель-клин металлический

Данный крепеж принято называть анкер-клин металлический. Производится он из металла. Переводится слово «анкер» как «якорь».

Металлический дюбель для гипсокартона имеет другую технологию монтажа. Подвижная часть крепежа вбивается молотком, за счет чего происходит расклинивание дюбеля в поверхности.

По ГОСТу производится 2 вида дюбеля металлического для гипсокартона: 6/40 и 6/60, где 6 – диаметр в мм., 40(60) – длина в мм. В продажу поступает анкер-клин в упаковках – 100, 200 шт.

Как забить металлический дюбель клин быстро перфоратором, посмотрите видео.

Факторы, влияющие на прочность конструкции

Для того чтобы анкер-клин имел длительный срок годности, а также сохранял прочность, существуют некоторые факторы, влияющие на данные показатели:

Сравнительная таблица, с помощью которой можно определить прочность крепления анкер-клина:

Отдельно нужно отметить что по пожарной безопасности все подвесные конструкции полагается крепить металлическими клин анкерами.

Дюбель молли для гипсокартона размеры. Дюбели и анкера для гипсокартона: ввертыш Driva, КНАУФ-Хартмут, Molly, пружинный

Гипсокартон хорош тем, что позволяет быстро и качественно выровнять стены или потолок. Но материал имеет один существенный недостаток: он хрупкий и не рассчитан нагрузку в виде навесного шкафа или полки. Традиционные методы крепления в случае с поверхностями из ГКЛ ненадежны: материал начинает крошиться. В такой ситуации используют принципиально другой крепеж – специальный дюбель для гипсокартона.

Виды

Существует несколько типов дюбелей, позволяющих крепить навесные конструкции к ГКЛ:

• Бабочка.
• Пластиковый или металлический ввертыш Driva.
• Molly.
• Дюбель Фишера.
• KNAUF Hartmut.
• Обычный дюбель-гвоздь.
• Пружинный.

Каждый из этих видов крепежа имеет достоинства и недостатки. Чтобы разобраться, какой из них выгодней использовать в конкретной ситуации, познакомимся с ними поближе.

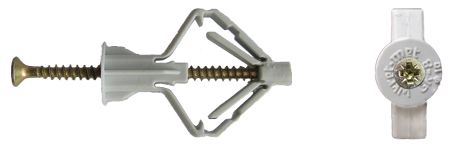

Дюбель-бабочка

Свое название этот крепежный элемент получил за то, что в затянутом состоянии формой напоминает бабочку. При вкручивании в него шурупа крылья дюбеля раскрываются и упираются в поверхность гипсокартона с обратной стороны. Для предотвращения прокручивания элемента предусмотрены специальные манжеты.

По конструкции «бабочку» можно рассматривать как облегченный и более дешевый вариант дюбеля Молли.

Такой вид крепежа предназначен для небольших светильников, карнизов или плинтусов, фиксации электропроводки, выключателей. По заверениям изготовителей, способен выдержать нагрузку до 28 кг.

Инструкция по установке дюбеля-бабочки проста:

• В нужном месте, с использованием сверла соответствующего диаметра, проделывается отверстие под дюбель.
• Боковые «крылышки» сжимаются рукой, после чего крепежный элемент вставляется в отверстие. Он должен входить туго, поэтому для осадки рекомендуют использовать молоток. При этом насечки на корпусе дюбеля должны вонзиться в гипсокартон с лицевой стороны. Это предотвратит прокручивание элемента.
• Вворачивая саморез, нужно добиться плотного прижатия крылышек к поверхности листа с обратной стороны гипсокартона.

Нюансы монтажа «бабочки» показаны на

Преимущества этого вида крепления:

• легкость установки;
• возможность извлечения при необходимости.

Есть и недостатки:

• Для использования нужно свободное место за поверхностью ГКЛ.
• Применение этих дюбелей ограничено толщиной гипсокартонного покрытия – до 12 мм. То есть при монтаже ГКЛ в два и более слоя такой крепеж не подойдет.

Дюбель Driva

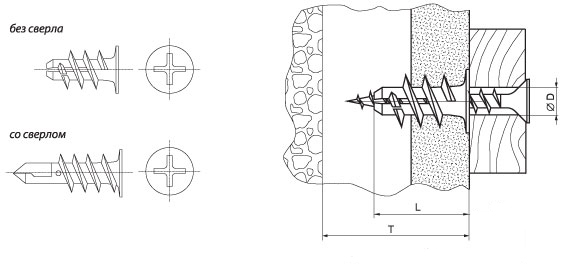

Это металлический, пластмассовый или нейлоновый полый стержень, имеющий винтовую нарезку. В головке имеются шлицы под крестообразную отвертку.

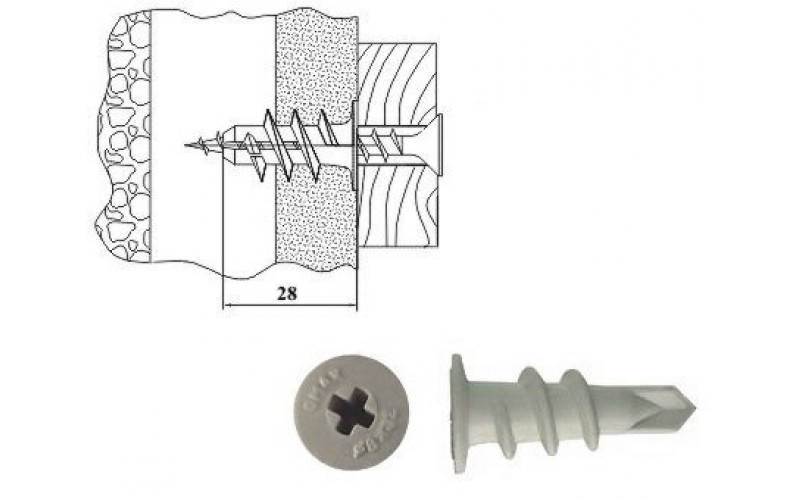

Удобнее использовать разновидность дюбеля «Дрива», снабженную сверлом. Тогда установка значительно упрощается:

• При помощи шуроповерта элемент вворачивается в стену.
• В крестовидную щель дюбеля вкручивается шуруп, который распирает его изнутри. Это гарантирует прочную фиксацию элемента в гипсокартоне.

Для разновидности Driva, лишенной сверла на конце, заранее готовят отверстие диаметром 6 мм.

Длина дюбеля из пластика – 23 мм, а вот величина металлических варьируется от 33 до 44 мм. Поэтому при выборе крепежа учитывается толщина стены.

Главные преимущества крепления «Дрива»:

• Низкая цена метиза.
• Необязательно наличие свободного пространства за перекрытием.
• При необходимости просто демонтировать.
• Пластиковые модели рассчитаны на нагрузку до 25 кг, металлические – до 35 кг.

Дюбель Molly

Напоминает зонтик по своему принципу действия. Выдерживает значительные нагрузки – до 35 кг.

Процесс установки следующий:

• Под диаметр дюбеля (обычно 8 мм) сверлится отверстие в стене или потолке.
• Втулку вставляют в отверстие так, чтобы зубчики, расположенные на шляпке, врезались в поверхность. Это исключит проворачивание крепежа.
• Вворачивают винт до тех пор, пока раскрывающиеся треугольники не вопьются в гипсокартон с тыльной стороны листа, обеспечив надежную фиксацию.

Достоинства дюбелей «Молли» очевидны: за счет образования конусовидной конструкции с тыльной части ГКЛ они увеличивают площадь опоры и не дают листу проломаться под нагрузкой. К недостаткам можно отнести высокую стоимость и необходимость наличия свободного пространства за гипсокартонной плитой.

Обратите внимание! Molly нельзя демонтировать: для извлечения придется ломать стену

Преимущества

Бабочка для гипсокартона – это наиболее популярная среди всех остальных вариация дюбеля для работы с гипроком. Крепеж ГКЛ, с помощью такого необычного дюбеля могут проводить не только профессионалы высокой квалификации, но и любители. Остальные виды не пользуются такой популярностью, хотя конкуренция имеет место.

Можно выделить следующие преимущества данного крепежа

• Толщина пластикового элемента дюбеля-бабочки составляет десять – двенадцать миллиметров. Данной толщины достаточно для того, чтобы провести несколько циклов вкручивания и выкручивания самореза.
• При применении дюбеля-бабочки, на обратной стороне гипсокартонного листа образуется упор, который распределяет нагрузку на более обширную площадь. Это позволяет сделать менее уязвимым место вкручивания шурупа.
• Крепеж, выполненный с дюбелем бабочкой, прослужит долго, поскольку обладает продольными ребрами, которые не позволяют инструменту прокручиваться. Правда действует это лишь при том условии, что толщина крепежного элемента не будет меньше просверленного отверстия.

По предназначению конструкций, сфере их использования и особенностям

Стандартные крепежные элементы можно найти в любом строительном магазине, они применяются для полнотелых материалов. Классические изделия делают из полиамида или нейлона зарубежные компании SORMAT и MUNGO.

Стандартные виды пластиковых дюбелей от бренда MUNGO красно-оранжевые, они подходят практически для всех материалов, однако следует помнить, что низкие температуры отрицательно влияют на характеристики нейлона.

Размеры пластиковых дюбелей варьируются, в зависимости от предназначения, поэтому определитесь заранее, какой именно товар вы ищете.

Кроме того, у различных изделий имеются и другие особенности, например: спиралевидные ребра крепежных элементов, предназначенных для газобетонных или пенобетонных блоков. Благодаря этой конструкционной особенности крепежи расклиниваются в отверстиях, которые проделываются заранее, диаметр каждого отверстия равен размеру сердцевины.

Рамная разновидность дюбелей характеризуется длинной распорной частью, эти изделия пригодятся, когда понадобится устанавливать коробку окна или двери.

Юстировочный дюбель служит для закрепления конструкции, его используют, чтобы сделать обрешетку под обшивку.

Универсальный крепеж может применяться как пластиковый дюбель для утеплителя, с его помощью закрепляют любые материалы, изделие отлично подходит для работы с пустотелыми перегородками.

Пластиковый дюбель для гипсокартона может также применяться для пористого бетона, он отлично справляется с задачей статичного крепления любой навесной конструкции. Он понадобится, когда понадобится закрепить потолок из ГКЛ или СМЛ, повесить картину или настенные часы.

Звукоизолирующие крепежи находятся внутри каучуковой оболочки, их предназначение – обеспечивать поглощение сторонних звуков.

Цанговый дюбель, изготавливаемый в виде цилиндрической втулки, на которую нанесена внутренняя резьба, пригодится крепления конструкций в полнотелых материалах.

Пазогребневые плиты – что это такое

Строительный материал под названием «пазогребневая плита» ПГП – это стеновой строительный материал, предназначенный для кладки ненесущих внутренних стен и внутриквартирных перегородок. Основной его особенностью является наличие на торцах выступающей и западающей части в виде гребня и паза, которые служат надежной фиксации блоков во время их укладки в перегородку.

Размеры и виды

Согласно государственным стандартам «СП 55-103-2004. Москва.2004 г», размеры пазогребневых плит составляют 667 х 500 мм при толщине изделий от 80 до 100 мм.

В строительстве применяются два вида изделий:

• Полнотелые плиты, предназначенных для перегородок с высокими требованиями по прочности и устойчивости. Однако плотная структура материала увеличивает проходимость звуковых волн и не препятствует утечке тепла из помещений.
• Пустотелые изделия. Материал изолирует помещения от звуковых колебаний и обладает высокими теплоизолирующими свойствами. Наличие пустот в плитах отрицательно влияет на их прочность.

Кладка пустотелых гипсовых плит для увеличения шумоизоляции Источник centro-snab.ru Пазогребневые перегородки выполняют методом кладки отдельных блоков по аналогии кирпичных стен. Если сравнивать два вида строительных материалов по степени надежности и технологии монтажа, лучшим материалом, безусловно, являются пазогребневые блоки, размеры которых идеально подходят для кладки разграничительных стен.

Вместо цементно-песчаного раствора используется гипсовая клеящая смесь. Созданный на основе гипса и специальных эластичных добавок и заполнителей, клей надежно фиксирует пазогребень, размеры которых совпадают с выступающим шипом и пазовым отверстием.

Заделка швов стеновых гипсовых плит клеящим раствором Источник cdn.ak-remont.ru

Пружинный анкер

Этот элемент крепежа тоже называют дюбелем, хотя это не совсем верно. Он весьма часто используется для крепления к потолку навесных конструкций, например светильников. Представляет собой винт, снабженный двумя упорами, которые разжимаются пружиной.

• В потолке сверлят отверстие необходимого диаметра.
• Вводят в него анкер, предварительно сложив лопасти и удерживая их от раскрытия. Оказавшись за гипсокартонной поверхностью, они автоматически раскроются, обеспечив надежное крепление.

Грамотный выбор крепежных элементов не только обеспечит надежность фиксации навесных конструкций на поверхности гипсокартона, но и убережет ГКЛ от ненужных повреждений.

Гипсолитовые перегородки – что это такое

Перегородки из гипсолита – это универсальное решение для разделения жилого пространства на функциональные зоны. Их активно используют в новом строительстве по нескольким причинам:

• Малый вес не увеличивает нагрузку на фундамент;
• Пазогребневое соединение делает монтаж быстрым и незатруднительным, сборку осуществляют по принципу конструктора;
• Низкая теплопроводность обеспечивает сохранение тепла в помещениях;
• Высокий уровень шумоизоляции из-за пористости материала обеспечивает относительно комфортные условия для нахождения людей в соседних помещениях;
• На гипсолите не размножается плесень;
• Линейное расширение перегородок фактически не меняется при изменении влажности в помещении.

Стены из гипсолита могут разделять не только комнаты внутри одного жилого пространства, но и соседние квартиры. Для таких случаев выбирают более толстые двойные блоки.

Стоит отметить, что гипсолитовые перегородки не могут выступать в качестве несущих конструкций.
