Как рассчитать материалы для полового покрытия с обогревом под плитку?
Для укладки системы обогрева под плитку подходят нагревательный кабель и термомат.
Чтобы высчитать количество нагревательного мата, пользуются формулой нахождения свободной площади:
Важно
из общей S помещения вычитают S, занятую мебелью, бытовой техникой.
На каждой упаковке указываются нужные характеристики: можно легко высчитать количество элементов.
Термоматы запрещено укорачивать или наращивать. При нахождении площади для устанавливаемого электрического пола её округляют в меньшую сторону.
Чтобы рассчитать мощность и количество нагревательного кабеля, применяют формулу:
Важно
требуемую мощность кабеля умножают на свободную S и получают нужное значение для комнаты.
Например, требуется обогревать кухню площадью 8 кв. м, мебелью заставлено 4 кв. м. Необходимая мощность — 150 Вт/м². Для нагревательного кабеля её находят так: 150 Вт/м²×4 м² = 600 Вт.
Расчёт тёплого электрического пола можно сделать самому, главное — следовать рекомендациям производителей оборудования. Установка такого отопления связана с повышенной опасностью, проектирование и монтаж нужно проводить в строгом соответствии с правилами работы с электричеством.
Два типа пола с подогревом
Подогрев пола – идея далеко не новая. Еще в Древнем Риме жители города обустраивали такую систему под основаниями бань, делая под ними полости, куда подавался теплый воздух. Таким образом, передвигаться по полу было комфортно – ноги не мерзли.
Теплый пол
В современном мире система обогрева, конечно, значительно усовершенствована. Теплые полы можно создавать с использованием воды или электричества. Притом позволить такое оборудование сейчас себе может практически любой желающий – для этого не надо быть богатым человеком, так как конкуренция и спрос сделали свое дело – купить и обустроить в своем доме любую систему подогрева полов можно за небольшие деньги.
Какой теплый пол лучше
Сейчас существует два типа систем, которые отличаются видом теплоносителя. Одни работают благодаря наличию труб с горячей водой, другие – за счет электричества. И каждая из них имеет свои достоинства и недостатки, обладает характерными особенностями строения. Ознакомимся с ними поближе и узнаем, какая система лучше и предпочтительнее в той или иной ситуации.
Виды электрических полов
Электрические теплые полы по типу используемого нагревательного элемента делятся на:
- Инфракрасный.
- Кабельный.
Кабельные
Кабельные теплые полы могут быть представлены в виде:
- Нагревательного кабеля.
- Нагревательного мата.

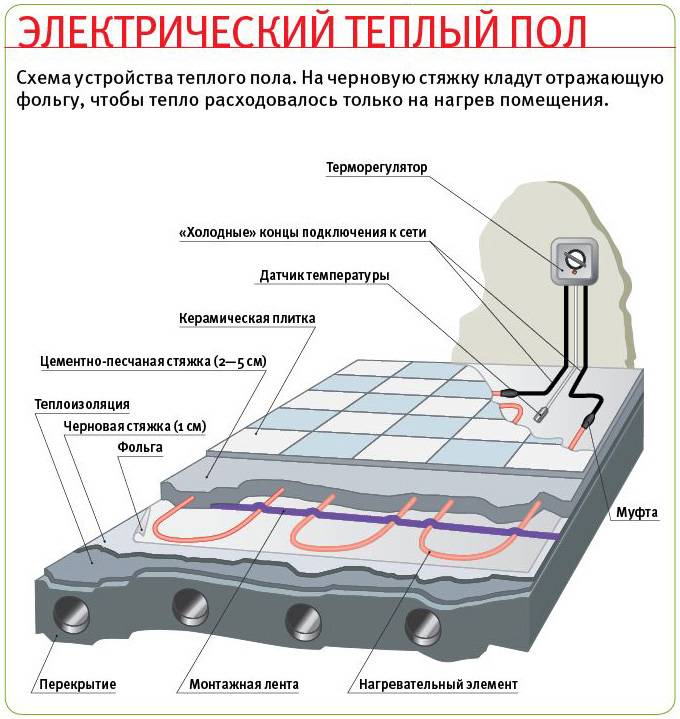

Нагревательный кабель
Резистивный кабель нагревается за счет преобразования электрической энергии в тепловую. Электрический ток проходит по замкнутой цепи кабеля и согласно закону Джоуля сопротивление электрическому току вызывает нагрев кабеля.
Резистивный кабель нагревается независимо от температуры окружающей среды, в результате чего способен обогревать окружающую среду с постоянной мощностью.
Мощность кабеля регулируется электрическим термостатом.
Выбор резистивного кабеля осуществляется в результате теплотехнического расчета.
Расчет мощности кабеля производится на один погонный метр.
Резистивный кабель подразделяется на одножильный и двужильный. Одножильный кабель состоит из одной токоведущей жилы, двужильный – из двух токоведущих жил в одной изолирующей оболочке.
Саморегулирующийся кабель представляет собой две токоведущие жилы, заключенные в полимерную матрицу, сопротивление которой изменяется в зависимости от температуры.
При увеличении температуры матрица расширяется и число токопроводящих связей уменьшается. Это уменьшает ток, проходящий через кабель, и, соответственно, нагрев кабеля.
Саморегулирующийся кабель обладает способностью локального регулирования, при которой температура кабеля будет постоянной по всей длине кабеля.
Конструкция кабеля позволяет разрезать его на отрезки разной длины.
Подключение нагревательного кабеля к терморегулятору производится обычным электромонтажным проводом. Это предотвращает отвод тепла в терморегулятор.
Одножильный кабель подключается к терморегулятору обоими концами, в результате чего один питающий провод получается коротким, а второй длинным.
Двухжильный кабель подключается к терморегулятору одним концом кабеля.
Термомат
Нагревательные или термоматы представляют собой кабельную систему, в которой резистивный кабель уложен на монтажную подложку с определенным шагом и закреплен на ней.
Монтажная подложка в виде сетки из стекловолокна применяется для монтажа на плиточный клей под плитку мокрым способом, а в виде алюминиевой фольги – под другие виды напольных покрытий сухим способом.
Нагревательные маты упрощают монтаж электрического теплого пола.
Нагревательные маты являются готовым изделием, выпускаются для обогрева 1 кв.м. площади, их применение не требует теплового расчета.
Удельная мощность нагревательного мата составляет 140-160 Вт/м2
Стандартная ширина нагревательного мата составляет 50 см.
Например, при укладке на готовую стяжку под плитку возможен монтаж на плиточный клей слоем 5 мм, что позволяет не уменьшать высоту помещения.
Инфракрасные
Инфракрасный теплый пол представляет собой пленку с медными или серебряными токопроводящими полосами, между которыми расположены карбоновые стержни.
Карбоновые стержни излучают инфракрасные длинные волны длиной 5 — 20 мкм.
Инфракрасные теплые полы могут быть представлены в виде:
- Пленочного элемента.
- Нагревательных стержней.
Пленочные элементы

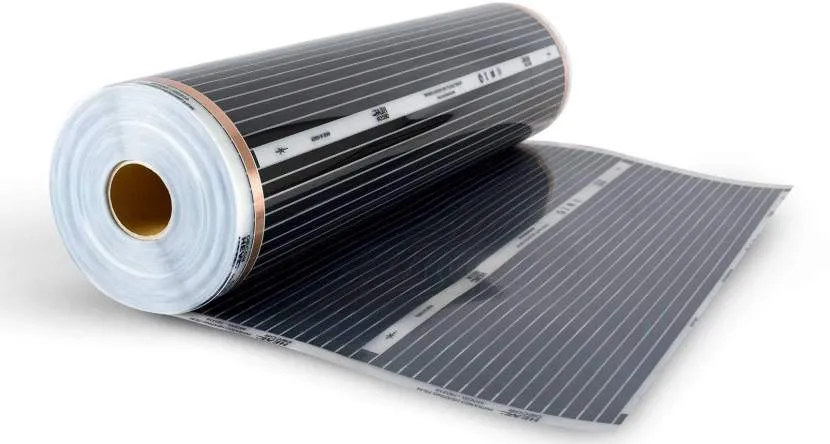

Пленочный инфракрасный пол представляет собой рулонный материал.
В двухслойную полипропиленовую пленку запаивается паста, содержащая карбон.
Пластиковая оболочка устойчива к температурным воздействиям.
Пленочный пол не пересушивает воздух, имеет малую толщину.
Пленочный пол допускается укладывать во влажных помещениях, а также под открытым воздухом.
Мощность пленочного пола составляет 150-220 Вт/кв.м.
Среднее потребление электроэнергии в сутки составляет 40-60 кВт/кв.м.
Максимальная температура на поверхности пленочного пола составляет 50 градусов Цельсия.
Толщина пленочного пола 0,31 – 0,38 мм.
Инфракрасный пленочный пол имеет относительно высокую стоимость.
Ширина элемента составляет 0,5 или 1,0 м. Длина элемента составляет до 15 м.
Карбоновые стержни
Стержневые теплые полы представляют собой маты, на которых на расстоянии 9-10 см друг от друга закреплены карбоновые стержни.
Секции стержневого пола подключаются по параллельной схеме независимо друг от друга.
Стержневые полы применяются для всех типов напольных покрытий. Под стержневые полы не требуется укладка подложки.
Потребляемая мощность составляет 140 Вт/кв.м.
Стержни нагреваются до 60 градусов.
Ширина элемента составляет 0,83 м. Длина элемента до 25 м.
Выбор и расчет электрического теплого пола
При выборе вида теплых полов следует руководствоваться требуемой номинальной мощностью для отопления 1 квадратного метра площади помещения. Рекомендуемые значения в зависимости от назначения помещения и функции электрических полов для удобства сведем в таблицу:
| Назначение помещения или функция комплекса электрических теплых полов | Рекомендуемая мощность, Вт/м2 | Максимальная мощность, Вт/м2 |
| Ванная комната, душевая, санузел | 130 – 140 | 200 |
| Дополнительное отопление любой комнаты, коридора, кухни | 100 – 150 | 170 |
| Любое помещение, расположенное на первом этаже или над неотапливаемым помещением | 130 – 180 | 200 |
| Сухая укладка в деревянной конструкции пола | 60 – 80 | 80 |
| Электрические полы, укладываемые без бетонной стяжки | 100 – 120 | 150 |
| Электрические полы на утепленных лоджиях и балконах | 130 – 180 | 200 |
| Основной источник отопления, комплекс размещен в массивной бетонной стяжке | 150 – 200 | 200 |
При выборе типа электрического теплого пола по представленным рекомендациям выбирают подходящую мощность и функциональность комплекса. Термические маты имеют мощность от 100 до 150 Вт/м2 (редко – до 200), инфракрасные пленочные системы имеют диапазон мощности от 130 до 230 Вт/м2, стержневые комплексы – 130 или 160 Вт/м2.
При выборе одножильного или двухжильного кабеля производится расчет длины провода и шага укладки – расстояния между параллельными кабелями. Для определения длины сначала производится составление схемы укладки и определяется площадь, занимаемая кабелем. Затем по следующей формуле вычисляется длина провода:
L = В х Q/R,
где В – занимаемая кабелем площадь, м2;
Q – мощность, требуемая для обогрева 1 м2 помещения;
R – удельная мощность кабеля (паспортные данные).
Далее определяется шаг укладки: А = В х 100/L (в сантиметрах).
После выбора типа и мощности электрических полов следует обратить внимание на 2 основных элемента комплекса – термодатчик и терморегулятор. Терморегуляторы выпускаются в различных исполнениях, могут идти в комплекте или приобретаются отдельно
Базовой версией терморегуляторов являются электромеханические модификации, но зачастую рекомендуется использовать электронные устройства с функцией программирования режимов. Наличие возможности задания режимов работы позволяет снизить потребление электроэнергии, уменьшив мощность на время отсутствия человека или сэкономить средства при двухставочном (или трехставочном) тарифе, реализуя повышенную нагрузку во время сниженного размера оплаты.
При монтаже электрических теплых полов их питание рекомендуется выполнить в виде отдельной линии сечением не менее 1,5 мм2 при мощности до 2,5 кВт и 2,5 мм2 при превышении этого значения. На линии в обязательном порядке устанавливается автомат, для защиты от поражения электрическим током также рекомендуется применить устройство защитного отключения (УЗО).
Преимущества перед другими видами
Среди всех других систем обогрева поверхности, электрическая обладает рядом преимуществ:
- Обеспечивает комфорт в пасмурную промозглую погоду.
- Качественно и равномерно прогревает всю площадь поверхностей.
- Простой монтаж.
- Работают вне зависимости от центрального отопления.
- Возможность прорыва труб и затопление соседей исключена.
Есть ли недостатки у подобного варианта
- Подключение некоторых разновидностей такой системы доступно только профессионалам.
- Электрический теплый пол отлично справляется со своей основной задачей – прогревает поверхность, и не является источником тепла для всего помещения.
- Перегреваясь, вся система полностью выходит из строя.
- Не подлежит монтажу на участках с мебелью. Это нарушает теплообмен и приводит к поломке системы.
Резистивный нагревающий кабель
Системы теплых полов на этой основе применяется чаще всего, так как он прост по конструкции и имеет более низкую, по сравнению с другими типами нагревателей цену. В его основе одно- или двухжильный проводник, заключенный в защитный экран и имеющий определенное сопротивление. По своей сути – это вытянутый нагревательный элемент, который при подключении к электрической сети вырабатывает определенное количество тепловой энергии. Резистивные кабели всегда имеют фиксированную длину, которую нельзя изменять ни в коем случае, так как это в корне меняет всю настройку системы. Любые попытки укоротить резистивный кабель уменьшают его сопротивление, увеличивается ток и это чаще всего приводит к выходу из строя.
Резистивные кабели – просты, надежны и неприхотливы
Основными характеристиками резистивных кабелей являются:
Конструкция кабеля (одножильный, двухжильный, зональный) и его назначение.
напряжение питания и мощность
Обычно производители указывают два напряжения питания 220/230 вольт и соответствующую им мощность в Ваттах, например, греющий кабель deviflex DTIP?18, длиной в 22 метра имеет мощность 360/395 Ватт соответственно.
Очень важной характеристикой греющих кабелей является погонная мощность, то есть, сколько Ватт излучается одним метром. В вышеприведенном примере кабеля погонная мощность составляет 18 Вт/м при напряжении питания 230 В
Этот показатель указан в маркировке кабеля, но его можно и вычислить. Если мощность в 395 Вт поделить на длину в 22 метра, то получается 395/22=17,95 Вт/м.
Резистивные кабели производятся разной длины (7—220 м), различной погонной и общей мощностью, что вполне может удовлетворить все потребности. Естественно, что кабель надо укладывать по особой схеме, для охвата всей площади помещения, но об этом будет подробно рассказано в последующих разделах.
Нагревательные маты
Для удобства укладки были изобретены нагревательные маты, где греющий резистивный кабель вплетен в полимерную сетку и уже уложен с нужным шагом. Сетка обычно имеет клеевую основу и может приклеиваться к поверхности пола, что только добавляет удобства при монтаже. Особенно это хорошо при укладке плитки, когда маты скрываются прямо в слое плиточного клея или при ремонте, если делают только самовыравнивающую тонкую стяжку, на которую можно впоследствии настелить ламинат или ковролин. Большинство греющих матов выпускается шириной в 45 см и разной длины, что позволяет выбрать конкретную модель для любого помещения. При этом не стоит забывать, что в основе матов лежит резистивный, обычно двухжильный, кабель, поэтому отрезать маты по проводникам строго запрещено!
Нагревательные маты очень удобны в расчетах и монтаже
Основными характеристиками нагревательных матов являются:
- Напряжение питания, которое обычно составляет 220/230 В и мощность нагревательного мата.
- Длина мата и рекомендуемая площадь укладки, обычно от 0,5 м2 до 12 м2 при длине от 1 до 24 м.
- Один из главных показателей – удельная мощность, то есть, какое количество тепла генерирует нагревательный мат на 1 ме2р квадратный. Измеряется она в Вт/м2 (Ваттах на метр квадратный). Для теплого пола обычно выпускаются маты с удельной мощностью 100—150 Вт/м2, очень редко 200 Вт/м2.
Расчет теплого пола (электрического): калькулятор
Большую роль при монтаже напольной системы играет ее тип. Наиболее простые и эффективные на сегодняшний день, это сетчатые маты, инфракрасные пленки и нагревательные кабели. С последними работы больше всего, так как они требуют стяжки.
Инфракрасные пленки можно стелить непосредственно под напольным покрытием и даже на стены или потолок. Маты так же не доставляют больших хлопот при монтаже, тогда как кабельный обогрев требует тщательного расчета шага и длины самого материала.
До укладки электрического пола нужно учесть:
- площадь объекта;
- тип обогрева;
- возможные теплопотери;
- определение мощности.
Каждый параметр следует рассчитывать отдельно, а затем внести полученные показатели в онлайн калькулятор расчета электрического теплого пола.
Тип и площадь помещения, режим отопления
Прежде чем приступать к покупке электрического пола, нужно определиться, где он будет монтироваться. Немалую роль в этом играет тип помещения и его размеры.
При составлении расчетов теплого пола учитывается только полезная площадь, то есть та, на которой не будет стоять мебель или крупная бытовая техника. Это связано с тем, что под их тяжестью возможен перегрев системы, да и предметы быта, нагретые полом, могут потерять свой внешний вид.
Так как у каждого помещения свои показатели теплопотерь, которые напрямую зависят от того, есть ли в нем наружные стены, на каком этаже оно расположено и от других факторов, то расчет мощности электрического поля должен проводиться с учетом их всех.
Для определения полезной площади нужно общую площадь (S) умножить на ту, что будет занимать теплый пол, например, для гостиной 25 м2 при полезной площади 60% показатели будут:
S =25х0.6=15 м2.
Режим отопления так же важен. Если это будет основной вид обогрева, то, соответственно, кабеля потребуется больше, а шаг между его витками будет меньше. При дополнительной напольной системе расчеты могут быть более приблизительными, так как она будет включаться только время от времени.
Подсчет по теплопотерям
Чтобы выяснить, сколько потребуется материала для теплого электрического пола, нужно учесть следующие факторы:
- температуру воздуха в зимний период;
- материал, из которого сделаны стены;
- вид утепления;
- как помещение остеклено;
- ориентация стен по сторонам света;
- наличие наружных стен;
- балконы или лоджии.
Все эти параметры влияют на теплопотери, и пол нужно укладывать с учетом их восполнения
Важно подобрать такое количество элементов, чтобы помещение легко обогревал электрический теплый пол. Потребление электроэнергии при этом должно быть оптимально выгодным, иначе подобная система себя не оправдывает. Поэтому длина кабеля или инфракрасная пленка подбираются, исходя из требуемой для нужного количества тепла мощности
Поэтому длина кабеля или инфракрасная пленка подбираются, исходя из требуемой для нужного количества тепла мощности.
Если предполагается, что электрический пол будет основным видом отопления, то полезная площадь, на которой он будет монтироваться должна составлять не менее 70% площади всего помещения.
Показатели мощности для напольной системы отопления, как основной:
- комнаты и кухня – 120 Вт/м2;
- ванная – 140 Вт/м2;
- лоджия, балкон – до 180 Вт/м2.
Это средние показатели, которые в основном варьируются сот 150 до 180 Вт/м2. Если теплый пол будет лишь дополнением, то достаточно мощности от 110 до 140 Вт/м2.
Для помещений на первом этаже, или под которыми находится подвал, эти показатели умножаются на 15-20%.
Формула
Чтобы определить нужную мощность всей системы, следует мощность 1м2 умножить на показатель полезной площади помещения. Сегодня производители предлагают наборы кабеля для теплого пола, в которых отмерено его количество с учетом мощности и размера комнаты. Обычно в них предусмотрен даже шаг, который составляет от 5 см до 20 см.
Чтобы узнать точнее, можно применить простую формулу: h=S*100/L, где:
- h – это расстояние между витками;
- S – полезная площадь;
- L – необходимая длина кабеля.
Так определяется мощность кабеля.
Поможет упростить расчет теплого пола (электрического) калькулятор, где нужно внести следующие параметры:
- ширина пола (в см);
- длина (в см);
- тип помещения: теплое, холодное или обычное;
- вид обогрева: основной или дополнительный.
Это упрощенный способ определения мощности нагревательной системы. Есть более расширенные типы онлайн калькуляторов, в которых учтена еще длина кабеля, сопротивление при +20 градусах, полезная площадь, основной вид отопления или вспомогательный.
Не малую роль при расчетах играет, какой вид напольного покрытия будет использоваться и общий состав «пирога».
Разновидности электрического пола
Для работы электрического пола требуется электроэнергия, термодатчик и регулятор температуры. Производители предлагают домовладельцам следующие виды такого обогрева:
Кабельные полы.
К этому виду относится греющий электрокабель и термоматы. В них может использоваться одно- или двухжильный резистивный провод. В частных домах обычно применяется кабель с двумя жилами. Кроме того, может еще использоваться саморегулирующийся греющий проводник, способный сам выполнять регулировку степени нагрева с учетом температуры воздуха.

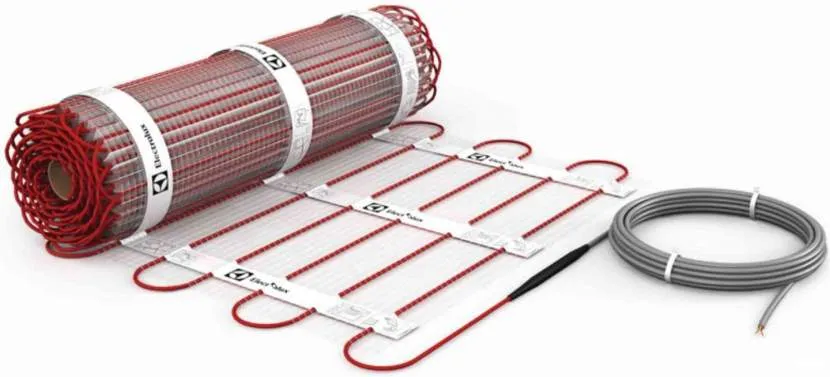

Вариант электрического пола в виде термоматаИсточник 2gis.com
Греющий кабель с двойной изоляцией, монтируемый на подготовленном основании, позволяет преобразовать все потребляемое электричество в тепловую энергию. Обогревающая же электрическая система из термомат состоит из стекловолоконной основы, на которой еще в заводских условиях закреплен обогревающий электрокабель.
Инфракрасные греющие полы.
Эти обогревающие системы не являются источниками электромагнитного излучения. Обогрев выполняется за счет инфракрасных волн. Они нагревают не воздух в помещении, а предметы в нем.
Инфракрасный пол не излучает электромагнитные волныИсточник releika.ru
Инфракрасная греющая система может представлять собой пленочный или стержневой пол. Первый вариант – это термопленка с углеродной основой. Ее параллельно расположенные греющие элементы производятся из медно-алюминиевого сплава и закрыты с двух сторон пленкой толщиной 3-4 мм. Второй же вариант – это стержни из карбона, которые уложены параллельно друг другу и соединены в единую систему.
Как выбрать?
Перед тем, как задуматься какой электрический теплый пол лучше выбрать, следует решить два вопроса:
- Во-первых, будет ли теплый пол использован для основного обогрева комнаты или только в качестве дополнительного.
- Во-вторых, как он будет монтироваться: в слой стяжки или поверх нее.
Если теплый пол станет основным источником тепла, то рекомендуемая мощность его квадратного метра должна составлять от 130 до 150 Вт. Если в качестве дополнительного – 110-130 Вт.
Также стоит учитывать возможность изменения удельной мощности пола расстоянием между петлями нагревательного кабеля. Чем ближе будут витки, тем большее количество кабеля понадобится, но можно будет использовать менее мощные модели. При этом площадь теплого пола не должна быть менее 70% от общей площади комнаты.
Принимать во внимание следует не общую площадь помещения, а лишь свободную от массивной мебели. Другой аспект при выборе длины кабеля для достижения необходимой мощности – тип напольного покрытия поверх теплого пола
Другой аспект при выборе длины кабеля для достижения необходимой мощности – тип напольного покрытия поверх теплого пола.
Минимальные теплопотери будут при закладке кабелей под плитку. Соответственно, можно обойтись меньшей мощностью на квадратный метр.
Закладка кабеля под паркет или ковролин потребует большей мощности из-за низкой теплопроводности данных покрытий.
Тип кабеля зависит также и от способа укладки. Когда он располагается внутри цементной стяжки, то для этих целей можно использовать кабели любого диаметра.
Если же он будет уложен поверх стяжки, то в данном случае обойтись без сверхтонкого кабеля не получится
Однако сверхтонкий кабель имеет одно важное ограничение: он пригоден лишь для дополнительного подогрева
Подбирая компоненты для теплого пола, необходимо также принимать во внимание состояние электропроводки. Если она не сможет выдержать высокую мощность теплого пола, то начинать все расчеты и работы следует только после замены проводки.
Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные
Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля
Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные. Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля.
Если есть возможность равномерно разложить кабель по площади комнаты и подвести оба его конца к терморегулятору, то вполне возможно обойтись простым одножильным кабелем.
Однако если конфигурация помещения не позволяет уложить кабель по всем правилам и подвести их концы в одну точку, то в этом случае выбор должен делаться в пользу двужильных моделей. Кабели с двумя жилами подключаются к терморегулятору лишь одним концом, второй же конец при этом может оставаться в любом удобном месте.
Заказывая теплый пол, нельзя забывать и о выборе подходящего терморегулятора.
Без этого устройства достичь желаемой температуры пола попросту не получится. Кроме того, терморегулятор поможет намного сократить затраты на электроэнергию.
Всего же существует три разновидности терморегуляторов.
Модели с ручным управлением. Их особенностями являются простота, дешевизна и минимум функционала. Весь их интерфейс состоит из клавиши включения и ручного регулятора мощности.
Терморегуляторы с дисплеем. Такие модели интересны возможностью задавать температуру с точностью до градуса. При этом текущая и требуемая температура может отражаться на имеющемся экране. Однако для использования этих возможностей потребуется еще и установка термодатчика.
Термодатчики следует устанавливать на равном расстоянии от близлежащих витков нагревательного кабеля. Если это требование не будет соблюдено, то выставить нужную температуру пола станет невозможным.
Программируемые терморегуляторы. Их возможности позволяют задавать определенную температуру пола на заданный период времени. К примеру, с их помощью можно автоматизировать отключение теплого пола в дневное время на рабочей неделе. Кроме того, некоторые модели подобных терморегуляторов могут управлять сразу несколькими зонами теплых полов.
1 этап – создание проекта и выполнение расчетов
Начало работ по обустройству системы электрический теплый
пол начинается с выбора типа нагревательного элемента.
В зависимости от этого выделяют такие типы систем:
кабельные полы. За подачу тепла отвечает нагревательный кабель, укладываемый на подготовленное основание. Монтаж кабеля выполняется с
использованием дополнительных крепежей или сетки;
нагревательные маты. В этом случае, нагревательный кабель помещен в специальный теплопроводящий мат и располагается внутри в виде «змейки». Использование матов существенно сокращает время на проектирование и
монтаж кабеля;
пленочные полы (инфракрасные). Обогрев осуществляется путем
установки специальной ИК-пленки для теплого пола.
Виды электрического теплого пола
Примечание: многие пользователи столкнулись с проблемой установки пола в эксплуатируемом помещении. Затруднение связано с тем, что
прокладка труб требует штробления стен, для монтажа независимой линии электропроводки.
Варианты схем укладки нагревательных кабелей
Варианты схем укладки нагревательных кабелей для электрического теплого полаВарианты схем укладки нагревательных матов с поворотом на 90 и 180 градусов
Разрабатывая проект теплого электрического пола нужно принять во внимание и то, что существуют различные подходы к монтажу систем,
отличающиеся по способу укладки кабеля:
монтируется в стяжку;
укладывается поверх стяжки под плитку, ламинат;
укладывается непосредственно на стяжку под чистовое покрытие
(пленочные (инфракрасные) теплые полы).
Разработанный проект содержит такие сведения:
расчет теплого пола электрического;
место установки регуляторов обогрева и подвод питания;
место монтажа нагревательного кабеля в каждой из комнат;
Примечание: кабель не укладывается в местах, отведенных для установки мебели и громоздких приборов. Также его нецелесообразно укладывать в
местах, где есть источники тепла.
Пример проекта для ванной
Схема укладки кабельного теплого пола в ваннойПроект электрического теплого пола в ванной комнате
Одним из недостатков теплого электрического пола является отсутствие возможности сделать перестановку тяжелых предметов мебели, т.к. крайне нежелательно ставить мебель на кабеле, это может привести к нарушению
его целостности.
Расчет электрического теплого пола
Расчет системы по мощности зависит от отапливаемой площади и
может быть выполнен по формуле:
Р=р*S
Где,
Р – мощность системы, Вт/м.кв.
Р – мощность нагревательного элемента, Вт;
S – площадь комнаты, м.кв.
Примечание: расчет теплых полов производится для каждой
комнаты отдельно.
Для расчетов можно использовать таблицы, разработанные производителями кабельного теплого пола. Эти таблицы учитывают теплопотери комнаты, шаг укладки кабеля, общую длину кабеля в помещении. В случае с
пленочным полом – подбирается количество секций, покрывающих заданную площадь.
Максимальная температура теплого пола
Как уже было сказано выше, нагревательный кабель может нагреваться до температуры 65 градусов по цельсию. Следовательно,
теплый пол никак не может разогреться до большей температуры. Стоит заметить, что и до 65 градусов он вряд ли разогреется
– ведь кабель окружен слоем стяжки, плиточного клея, самой плиткой. Все эти материалы будут рассеивать тепло в окружающий
воздух и бетонное перекрытие пола.
Поэтому опасения, что от греющего кабеля, залитого стяжкой или заложенного плиткой случится пожар – бессмысленны. Под слоем
цемента и кафеля не случится ничего страшного даже при возгорании самого кабеля, что невозможно при правильном монтаже.
Единственное, чего не стоит делать – размещать греющие жилы под различными ковриками и пледами. Из-за подобной самодеятельности
действительно может случится пожар – оболочка кабеля окружена горючим материалом, который может подвергаться механическому
воздействию. В этом случае провод может легко повредиться и замкнуть.
Обоснованность применения теплоизоляции
Утепление конструктивных элементов здания в дальнейшем будет сильно влиять на комфорт в помещениях и значительно снизит расходы на отопление. И одним из главных является утепление конструкции пола. Электрические теплые полы могут монтироваться непосредственно под напольное покрытие как с применением различных тонких утеплителей, так и без них, что является чаще всего вынужденной мерой – когда невозможно пожертвовать высотой помещения.
Потери тепла через какую-либо ограждающую конструкцию происходят тем интенсивнее, чем больше разница температур и меньше термическое сопротивление. Даже если в соседних помещениях между этажами будут одинаковые температуры, тепло все равно неизбежно будет передаваться бетонной плите пола. Поэтому, если есть возможность, то надо использовать утеплители и чем они толще – тем лучше.
Если система электрический теплый пол будет использоваться как основное отопление в виде термоаккумулирующего пола, то применение утеплителей обязательно, так как мощностей нагревательных кабелей и матов будет просто недостаточно для компенсации теплопотерь.
