Особенности погружных моделей
Удачно подобрать погружной насос для скважины, как правило, помогает знание классификации этих приборов.
По типу устройства погружные помпы делятся на две группы:
- Центробежные. Основным элементом здесь является вращающийся диск с лопастями.
- Вибрационные. Для транспортировки воды они оснащены специальными вибрационными мембранами.
Информация о принципе работы помпы поможет определить, не будет ли эксплуатация оборудования оказывать разрушающее влияние на ствол скважины. Вибрационные модели относятся к бюджетным решениям. Их отличает простота использования и хорошая производительность, которой хватает для обслуживания скважин.
Однако с учетом специфики работы, использовать данные механизмы непосредственно внутри шахты специалисты не советуют. Хотя большинство отзывов владельцев приусадебных участков утверждают обратное: в их случае помещенные внутри ствола шахты вибрационные помпы не принесли сооружению никакого вреда.
Решая задачу, какой глубинный насос выбрать – вибрационный или центробежный, необходимо руководствоваться здравым смыслом. Мнение экспертов базируется на том, что при длительном воздействии вибрации страдает любой находящийся рядом материал. Тем более это касается стенок скважины. Колебания насоса негативно воздействуют на обсадную трубу и окружающую почву, из-за чего происходит их постепенное разрушение. Из-за вибрации заметно ускоряется накопление ила и песка на дне источника. Опасность в том, что этот процесс заметен не сразу.
Как правило, на начальных этапах эксплуатации вибрационного оборудования скважина хорошо справляется с вибрационным воздействием. Используя эту помпу, удобно раскачивать и чистить шахту, без видимых негативных последствий. Однако процесс постепенного разрушения от вибрации пусть медленно, но все же происходит. Особенно это касается тех ситуаций, когда вибрационное оборудование работает постоянно. Поэтому на первых порах при незначительной загрузке скважины применение вибрационной техники допускается. В дальнейшем рекомендуется приобрести более безопасный скважинный центробежный насос.
- Производительность насосного оборудования.
- Размеры прибора. Их нужно сопоставить с диаметром обсадной трубы скважины.
- Общая высота шахты, на которую придется поднимать воду.
- Специфика монтажа и использования прибора.
- Уровень энергопотребления.
- Детали и особенности гарантийного обслуживания.
За всеми необходимыми пояснениями можно обратиться к продавцу-консультанту, который поможет определиться с лучшим насосом для скважины на воду. Что касается информации, которую указывает производитель в техническом паспорте, то необходимо иметь в и виду, что речь идет о максимальных, а не усредненных показателях. Для успешной работы техники нужно предусматривать определенный запас эксплуатационного ресурса.
Вопрос-ответ:
Как выбрать насос для скважины?
При выборе насоса для скважины необходимо обратить внимание на такие параметры, как пропускная способность, мощность, глубина всасывания и подачи воды, а также давление, которое может выдерживать насос
Также важно учитывать тип насоса (погружной или поверхностный), материал, из которого изготовлена его корпус и ротор, а также стоимость и гарантию
Как определить мощность насоса для скважины?
Для определения мощности насоса для скважины необходимо учитывать глубину скважины, давление, которое требуется достигнуть, и потребление воды. Чем глубже скважина, тем больше мощности потребуется для поднятия воды на поверхность. Учитывайте также факторы, как запас мощности, работа в условиях низкой температуры и энергоэффективность насоса.
Какую пропускную способность должен иметь насос для скважины?
Пропускную способность насоса для скважины следует выбирать в зависимости от объема воды, который требуется поднять. Насос должен иметь достаточно высокую пропускную способность, чтобы обеспечить надежное поднятие воды из скважины. Однако учитывайте, что слишком большая пропускная способность может привести к излишнему потреблению энергии.
Какие еще параметры важно учесть при выборе насоса для скважины?
При выборе насоса для скважины также важно обратить внимание на глубину всасывания и подачи воды. Глубина всасывания должна быть достаточной для того, чтобы насос мог поднять воду из скважины, а глубина подачи — чтобы он мог поднять воду на требуемую высоту. Также следует учесть давление, которое насос может выдерживать, чтобы он не вышел из строя при работе в условиях повышенной нагрузки
Также следует учесть давление, которое насос может выдерживать, чтобы он не вышел из строя при работе в условиях повышенной нагрузки.
function renderfloorAd() {
window.yaContextCb.push(()=>{
Ya.Context.AdvManager.render({
“blockId”: “R-A-3558091-2”,
“type”: “floorAd”,
“platform”: “touch”
})
})
}
// Первоначальный рендеринг блока при загрузке страницы
renderfloorAd();
// Обновление рекламного блока каждые 35 секунд
setInterval(() => {
renderfloorAd();
}, 35000);
Снабжение чистой водой:
– ; – ; –
Вибрационные
Обладают скромными возможностями по производительности и максимальной высоте подъёма. Но благодаря простоте, нетребовательности к качеству воды и небольшой цене стоят на первом месте. Из недостатков: недолговечен, режим работы – непродолжительный, с перерывами. Обусловлено принципом работы. От установки в скважины целесообразно воздерживаться. При работе из-за вибрации могут деформироваться и разрушаться стенки скважины. Рекомендуются для подачи воды из колодцев, емкостей и открытых водоемов. Глубина погружения под зеркало воды – не более 3 метров. Максимальная высота подъёма – регламентируется до 40 метров. Варианты поставки длины кабеля – 10, 15, 25, 40 метров.
Колодезные
Рассчитаны на работу с чистой водой, без значительных примесей. В связи с этим они «подвешиваются» на некотором расстоянии от дна, чтобы не допустить попадания придонного ила. Глубины применения колодезников от 8 метров до 20 м, при которых применение поверхностного насоса невозможно.
Конструктивно колодезный – такой же погружной с поплавковым выключателем или электронной системой включения-отключения при подъёме уровня воды или его падении.
Колодезный насос для подачи воды из водоёма. Подвешивается на некотором расстоянии от дна, чтобы не допустить попадания придонного ила.
Колодезный насос для откачки воды из накопительного резервуара. пример 1.
Колодезный насос для подачи воды из накопительного резервуара. пример 2
Скважинные
Используются для подъема воды из скважин, у которых устойчивый уровень зеркала заметно ниже уровня земли. Скважины обычно бурят небольшого диаметра, с этим связана цилиндрическая вытянутая форма насосов.
Диаметр скважинников был обусловлен минимально возможными размерами, в которых удалось разместить насосную часть и двигатель. Исторически это был диаметр 6 и 4″. В последние годы набирают популярность скважинные насосы диаметрами 3,5″, 3″ и даже 2″. А скважина бурится диаметром на 1-2 см больше диаметра насоса для предотвращения затруднений при опускании и подъёме. Низкое залегание воды, требует от скважинного насоса создать значительный напор, поэтому применяется только многоступенчатая конструкция. Режим работы – продолжительный.
Скважинные центробежные имеют до 10-30 ступеней с рабочими колёсами. Обычно каждая ступень создаёт напор не менее 5 метров водяного столба. Рабочие колеса имеют свободный вертикальный «плавающий» ход (так называемую «водяную смазку»), который позволяет уменьшить их износ при содержании песка в воде. Вместе с тем, для увеличения срока службы насоса следует принимать меры, исключающие попадание в него песка.
Скважинные винтовые по стоимости стоят на втором месте после вибрационных. Создавая ощутимый напор при небольшой производительности, оптимальны в автономном водоснабжении индивидуальных домов, поливе садовых участков, наполнении различных резервуаров. Для подачи чистой пресной воды из колодцев, резервуаров, скважин диаметром не менее 85 мм.
Рабочий элемент – винт в резиновой обойме, которая при абразивном составе примесей в воде может достаточно быстро разрушиться. Однако, дешевизна и простота замены обоймы в сборе с винтом – оказывается существенным аргументом в пользу выбора винтового насоса.
Поверхностные и погружные насосы для скважины
Классифицировать насосное оборудование для бытовых скважин можно по нескольким признакам, в том числе и по принципиальной схеме подъема воды на поверхность. Для скважинного оборудования разделение по этому признаку как показывает практика весьма существенна, ведь от этого зависит не только подбор оборудования, но и построение всей системы водопровода, и конечно, производительность насосного оборудования.
Принципиальным для основного вида оборудования скважины определение принципа подъема воды может быть представлено в двух вариантах:
- Поверхностного размещения насосного оборудования;
- Погружных или глубинных насосов.
Для первого варианта характерно установка всех элементов на поверхности земли и подъем воды из скважины путем создания разряжения в корпусе насоса. Погруженный метод подразумевает подъем воды из глубины при постоянном нахождение насоса под водой, при этом давление воды в трубопроводе создается непосредственно на глубине.
Каждый из методов установки оборудования имеет свои положительные стороны, дающие возможности реализовать наиболее приемлемые проекты, но в то же время при этом возникают и специфические моменты, требующие всестороннего изучения.
Погружные типы насосного оборудования
Принципиальная классификация насосов по принципу действия самого оборудования не ограничивается тем как располагается насос на поверхности земли или же внизу у дан скважины, здесь важно то, какие схемы насосов могут быть задействованы в оборудовании скважины. Для погружных насосов в последнее время в отличие от поверхностных характерно большее наличие отличительных принципиальных схем:
Для погружных насосов в последнее время в отличие от поверхностных характерно большее наличие отличительных принципиальных схем:
- Вибрационные насосы;
- Центробежные насосы;
- Шнековые насосы.
Разница в работе таких насосов во многом определяется и типом электродвигателя, приводящего их в движение. Для вибрационного типа это вибрационный двигатель, в котором основное движение осуществляется вибрацией штока, а вот для центробежных и шнековых применяется традиционный асинхронный двигатель с вращающимся валом.
Вибрационные насосы, как и их двигатели, имеют очень ограниченный спектр применения. В большинстве случаев они применимы в качестве насосов открытых водоемов или колодцев. Для скважин возможно их ограниченное применение, ввиду специфики конструкции и условий работы.
Характерными для вибрационных насосов выступают:
- Небольшая глубина погружения насоса;
- Возможность подключения только гибкого шланга;
- Низкая производительность;
- Высокая опасность заклинивания и застревания в скважине.
Вторым моментом выступает недостаточный напор этого типа насосов, зачастую для них требуется установка дополнительных насосов, повышающих давление.
Ну, и наконец, вибрационное оборудование противопоказано к установке в скважины на песчаных и илистых грунтах. Вибрация приводит в негодность обсадную трубу, постепенно заиливает скважину, а песок, действующий как абразив просто стирает мембрану, заметно ухудшая и без того скромные показатели работы насоса.
Выбор насоса по напору

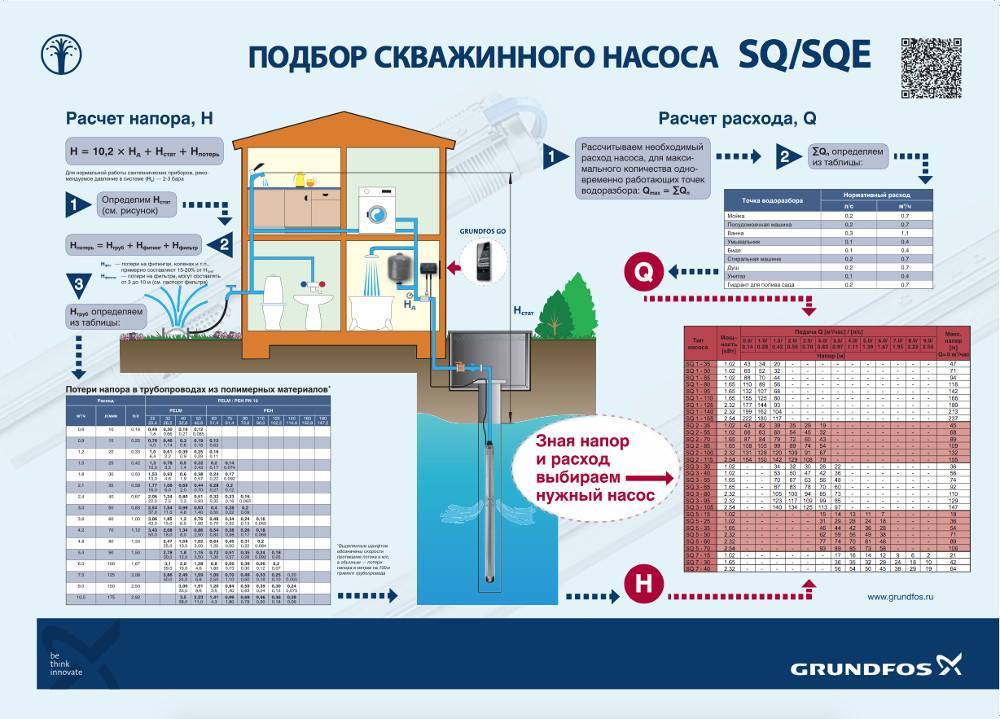

Насосы имеют маркировку, которая выглядит примерно таким образом: SQ 1-30; SQE 2-85 и т.п. В данном случае интерес представляют цифры, обозначающие номинальную рабочую характеристику насоса. Так, показатель SQ 1-30 указывает, что производительность насоса составляет 1 кубометр воды при напоре 30 метров. Но почему давление указывается в метрах, а не барах?
Перед выбором скважинного насоса следует определить глубину, на которой находится вода, а затем вычислить высоту, на которую необходимо её поднять в дом. Предположим, желаемое давление кране частного дома – 2,5 бара, при этом требуется адекватный напор. Столб воды высотой 10 м давит на 1 см2 с весом 1 кг, что почти равно давлению в 1 атмосферу, 1 бар или 10 метров водного столба. Следовательно, для поднятия воды на 3 этаж требуется создать давление как минимум в 1 бар. Так как насос борется с весом водного столба в метрах, можно воспользоваться его маркировкой и определить, на сколько метров поднимет воду. При необходимости узнать давление в барах просто разделите указанное число на 10.
На следующем этапе узнайте расход воды по маркировке на приборе водоподачи. Допустим, кран за 1 минуту должен наполнить 12-литровое ведро воды. Одновременно работающие смесители в кухне и душе тоже должны справиться с этой задачей за минуту, и примерно столько же воды потребуют стиральная машина и унитаз, суммарно – не менее 36 литров, или 2 м3/час. Но все эти точки вряд ли будут одновременно работать. Как правило, максимум одновременного включения – душ, стиральная машина и кухонная раковина, что дает расход в 1,5 ведра воды, или 1 м3/час.
Подытожим:
• Давление в насосе измеряется в метрах, а не барах • При необходимости – конвертируйте • Узнайте расход воды в вашей системе
Основные рекомендации по выбору производительности насоса
При выборе механизма одной из главнейших характеристик является его производительность. Под производительностью насоса для скважины необходимо понимать объем жидкости, который он может перекачать за определенную единицу времени. Как правило, измеряется в кубических метрах за час.
Для определения подходящей производительности пользователю нужно посчитать количество кранов, которые будут пользоваться водой из скважины с насосом, и умножить их число на 500. Так будет получена приблизительная производительность в литрах за час. Если вода из скважины будет использоваться для полива растений, нужно дополнительно добавить те же 500 л/час.
Схема поверхностного насоса.
Чтобы было понятнее, приводится следующий пример. Дом имеет кухню, два санузла и газон. Для такого дома понадобится насос с производительностью не менее 2 м3/час, или 2000 л/час. Крайне рекомендуется добавить к этому значению еще 10-15% запаса. Это сделает использование насоса более комфортным и существенно продлит срок его службы.
Обязательно следите за тем, чтобы производительность механизма была не больше указанного в паспорте дебита скважины. Проблема в том, что холостой ход – это главнейший враг электрического насоса. Жидкость, которую агрегат прокачивает в процессе работы, охлаждает его. Если механизм будет работать, а вода не будет течь, то насос очень быстро перегреется и сломается. Есть модели, которые автоматически отключаются на холостом ходу. Стоят они дороже, и покупать ли такой агрегат или нет – решать уже вам. Учитывайте параметры насоса и дебит своей скважины. При необходимости установить подобную автоматику можно будет в дальнейшем – в кессоне или в одном из помещений дома.
По каким параметрам выбирается насос для скважины
Как правило, хозяин должен знать, на какую глубину пробурена скважина и ее диаметр, от этого большей частью зависит подбор насоса. Если владелец решил бурить скважину самостоятельно, тогда рекомендуется заранее определиться с данными критериями, но когда работы проводила специализированная организация, то эти данные указаны в паспорте скважины.

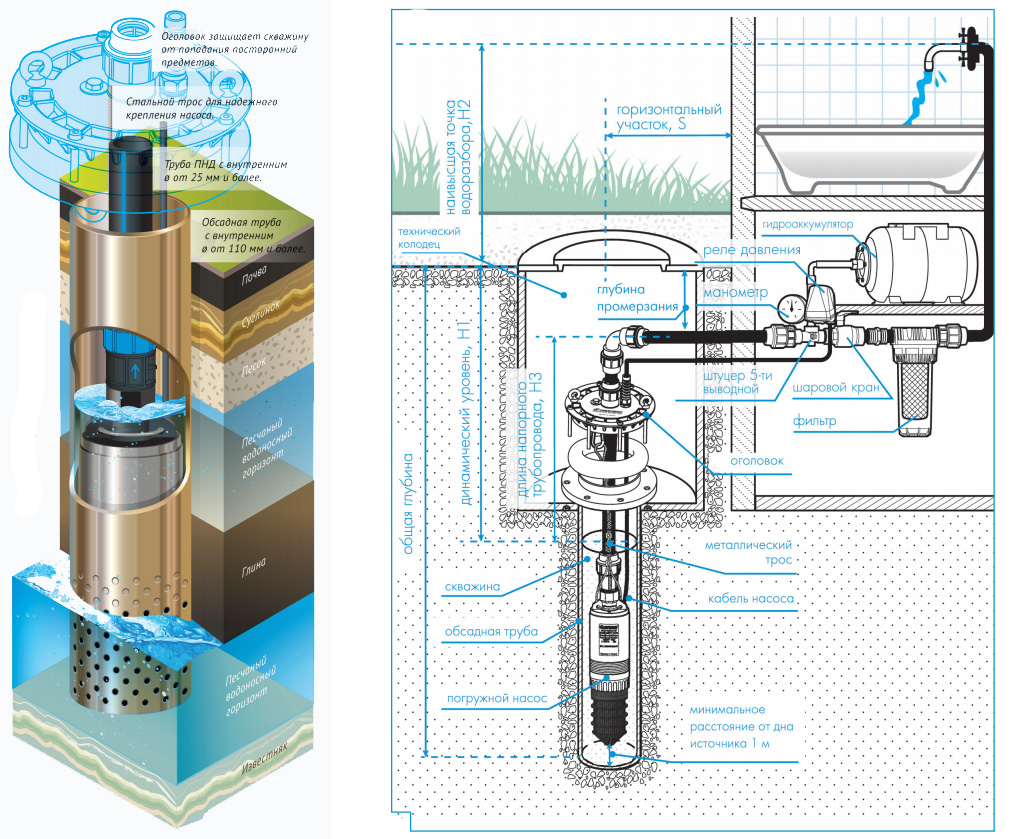

Установка глубинного насоса в скважину.
Большинство насосов предназначено для скважин с диаметром 3 или 4 дюйма (1 дюйм равен 2,54 см), причем выбор последних намного больше.
Исходя из параметров вашего источника, определяем следующие критерии:
- Уровень воды.
Какие насосы лучше для скважины? В характеристиках насосов обязательно указывается глубина погружения агрегата, есть приборы, работающие только на глубине до 9 метров, а есть такие, которые поднимают воду с 50 метров.
Если вы не знаете высоту водного столба своей скважины, то ее можно определить самостоятельно при помощи веревки с грузом на конце, опустив приспособление в отверстие до дна. Потом остается только измерить сухую и мокрую части веревки: первое число покажет расстояние от поверхности до водяного зеркала, а второе – высоту водного столба.
Если глубина скважины известна, тогда грузу будет достаточно немного погрузиться в воду. Затем достаточно вычесть метраж сухой части веревки от общей глубины, чтобы получить высоту столба.
- Дебит скважины.
Каждая скважина выдает характерное только ей количество воды за определенный период. Эта масса и называется дебетом. Определяется нужный параметр следующим образом: засекают время, за которое произойдет полная откачка воды из скважины, а затем время восстановления водяного столба. Разделив второе полученное число на первое, получим искомую характеристику.
Надо сказать, что вычисленные таким способом данные довольно приблизительны, но для выбора насоса их будет достаточно.
- Производительность.
Производительность – важный фактор при выборе насоса.
Если вы еще не решили, какой насос выбрать для скважины, то обратите внимание на производительность агрегата. Этот фактор напрямую зависит от потребления воды владельцем
Надо определить, какие функции будет выполнять прибор – служить только для домашнего пользования или еще и для полива участка
Этот фактор напрямую зависит от потребления воды владельцем. Надо определить, какие функции будет выполнять прибор – служить только для домашнего пользования или еще и для полива участка.
Градация выдачи воды у современных насосов широка: от 20 до 200 литров в минуту. Подсчитано, что один человек потребляет в сутки примерно 200 л, тогда для среднестатистической семьи из 4-х человек будет достаточно насоса производительностью 30–50 л/мин.
Если планируется полив участка (а это примерно плюс еще 2000 литров в сутки), то и агрегат соответственно должен выдавать больше воды. Значит надо выбирать насос с производительностью 70–100 л/мин, конечно и цена такого прибора будет на порядок выше.

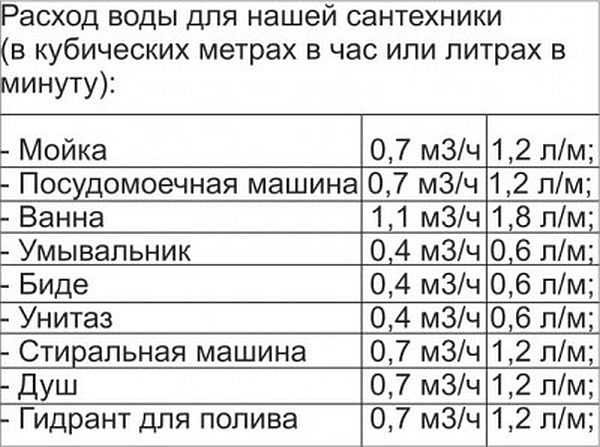

Таблица для определения расхода
- Напор.
Мало того, что правильно подобранный насос должен бесперебойно выдавать нужное количество воды, так еще и напор должен быть таким, чтобы жидкость лилась не тоненькой струйкой, а нормальной струей, которая и сад польет, и бытовые приборы обслужит.
Расчет этого параметра легко сделать своими руками: берется глубина скважины в метрах, к этому числу прибавляются 30 метров, получается высота водного столба, которую должен осилить агрегат. Для подстраховки обычно приплюсовывают еще 10% от полученной суммы.
Например, глубина скважины 20 м, добавляем 30 м и получаем 50 м, прибавив еще 5 м (10%), находим расчетную высоту столба – 55 м. Значит, на вопрос «Какой выбрать скважинный насос при данных параметрах?», отвечаем: оптимальным вариантом будет приобретение агрегата с напором минимум 60 м.
Это основные технические характеристики, необходимые для выбора насоса для скважины
Кроме них есть еще несколько факторов, на которые также стоит обратить внимание
Поверхностные насосы для скважин на воду
Второй тип насосов для скважины – поверхностные. Они располагаются около устья скважины (в кессоне) или в помещении частного дома. Всасывание воды производится через погружной шланг (рукав, трубу), помещенный в водоносный слой скважины.
В большинстве своем поверхностные насосы являются агрегатами центробежного типа. Электродвигатели охлаждаются вентилятором, встроенным в кожух. Габариты насосов таковы, что разместить несколько последующих камер нагнетания невозможно – поэтому насосы имеют ограничение по глубине всаса до 10 метров.
Ручные поверхностные насосы
Ручной насос – простейший представитель семейства. С помощью рычага ручного привода придается поступательное движение поршню в рабочей камере, оборудованной системой клапанов. Попеременное открытие клапанов обеспечивает подачу воды на выходе из колонки насоса.
Описанный агрегат является раритетом, применяется очень редко – при временном отсутствии электричества.
Поверхностные самовсасывающие центробежные насосы
Самовсасывающие насосы оборудуются обратным клапаном на выходе, рабочая камера должна быть постоянно заполнена водой. Работа устройства основана на центробежном принципе. Аппарат имеет простейшее управление, без автоматики защиты.
Насосы этого типа создают напор до 10 метров, предназначены для заполнения емкостей, полива и прочее. Недостатком является ручное управление, высокий уровень шума, отсутствие блокировок и защитной автоматики.
Поверхностные насосные станции для воды
Насосная станция – оптимизированный самовсасывающий насос. Она оборудована на базе гидроаккумулятора, имеет встроенный обратный клапан. Станция оборудована системой контроля давления в системе в целом. По показаниям датчика насос включается (при падении давления ниже заданного) и выключается (при достижении заданного давления).
Станции являются основным видом поверхностного оборудования для скважин, создают давление до 10 – 12 метров. Недостатком в работе является повышенный уровень шума, поэтому станцию выгодно размещать в кессоне.
Эжекторные и инжекторные насосные станции
Насосы этого типа являются особыми конфигурациями насосной станции. Они оборудованы трубами малого диаметра, проложенными внешним способом (эжектором) или внутренним (инжектором).
Вода в байпасах малого диаметра движется с большей скоростью, на выходе из эжектора (инжектора) придает ускорение основному потоку воды.
Принцип действия
1-Вибрационный насос 2-Центробежные насосы
В зависимости от своего принципа действия, существует 3 основных вида погружных насосов, такие как:
- Винтовые насосы. В их конструкции присутствует спираль, которая крепится на роторе. Для ее работы требуется спираль, располагающаяся на статоре. В результате вращения ротора определенный объем воды поднимается со скважины наверх.
- Вибрационные насосы. В них используется специальный вибратор. Он связывается с электромагнитной катушкой, через которую проходит переменный электрический ток. Таким образом возникает электромагнитное поле. Именно она запускает в действие вибратор. Из-за происходит нагнетающий эффект.
- Центробежные насосы. Такие устройства отличаются наибольшей эффективностью. Принцип работы данного прибора основан на то, что его двигатель создает вращающий эффект на валу. Он оснащен одним или несколькими колесами, что имеют специальные лопасти. Именно они поднимают воду наверх.
Винтовой насос.
Мнение эксперта
Кузнецов Василий Степанович
Вышеперечисленные погружные насосы отличаются друг от друга своим коэффициентом полезного действия.
Правила монтажа
Отвечая на вопрос, какой погружной насос выбрать для скважины, необходимо понимать, что правильная его установка решает многие проблемы
Поэтому очень важно точно следовать требованиям проводимого монтажа
Все сначала производится на земле.
- Крепление троса к насосу.
- Установка шланга или трубы.
- Крепление трубы и питающего кабеля хомутами.
- Проводка трубы и кабеля через отверстия в оголовке.
- Крепление троса к оголовку.
После чего можно опускать насос в скважину, устанавливая оголовок поверх обсадной трубы. После чего происходит подключение подающей трубы к водопроводу, кабеля к распределительному щиту.

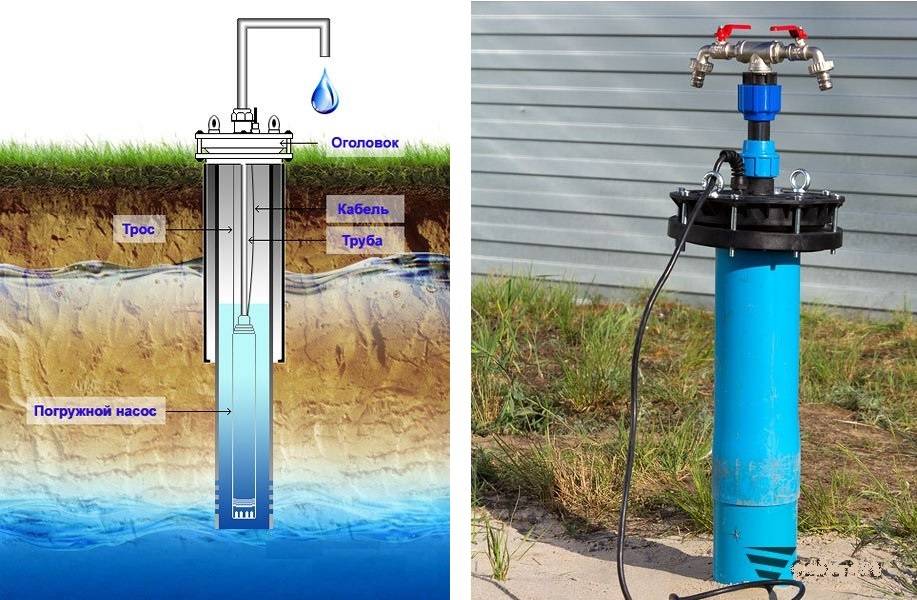

Монтаж насоса для скважины
Казалось бы, не самый сложный вопрос, касающийся выбора скважинного насоса, но сколько надо учесть его характеристик. Иногда неучтенная позиция может сказаться уже через несколько дней эксплуатации агрегата в виде некорректной его работы. Поэтому надо очень внимательно относиться к каждой характеристики, подойдет ли она именно под ваши условия эксплуатации и водопроводной системы, и насоса в отдельности.
Не забудьте оценить статью:
Устройство ручного насоса
На фото показан простейший вид ручного насоса.
Ручной насос
Это самый надежный и простой в эксплуатации агрегат для добычи воды из скважины. Его преимуществом является то, что при отключении электроэнергии владелец участка не останется без воды.
Но использовать такое устройство можно при глубине скважины не более 8 метров, это означает, что он применим только там, где устанавливается поверхностных насос. Для его подключения не нужна особая инструкция.
Принцип действия устройства заключается в следующем: всасывающее устройство приводится в действие с помощью крыла, которому движение передается от ручного рычага. Вся система соединена валом и защищена корпусом насоса.
Основным достоинством такого агрегата, наряду с энергонезависимостью, является небольшая стоимость, он в несколько раз дешевле любого электрического аналога.
Какой насос для скважины выбрать, как его установить, можно увидеть на видео. В этой статье предложены лишь некоторые варианты скважинных насосов и их преимущества.
