Какой материал для дымохода лучше: ТОП-5 популярных материалов для дымоходов

Планирование установки пластиковых труб

Профессионалы никогда не пренебрегают процессом планирования. Даже если написанного на бумаге плана нет, при монтаже пластиковой трубы отопления или проведении других работ они всё равно в голове держат чёткий порядок выполнения действий для успешной реализации проекта и строго ему придерживаются. Начинающим, или тем, кто не занимается этим профессионально, мы рекомендуем сделать набросок и расписать хотя бы приблизительный план действий. Зачем планировать процесс? План поможет сэкономить на времени и, возможно, сократить финансовые затраты. Продумав порядок действий наперёд и, скоординировав их во времени, у вас при замене труб на пластиковые не будет простоя арендованного оборудования, а поставщик привезёт материал к тому времени когда экскаватор закончит копать траншею. Если ваш проект растянут во времени, планирование поможет распределить затраты по мере выполнения работ.

Фабрики и их продукция

На специализированном рынке несколько фабрик занимают лидирующее положение, предлагая потребителям качественную продукцию. Рейтинг производителей дымоходов из нержавеющей стали возглавляет российская компания Транкол. Она предлагает одностенные и модульные двустенные конструкции стандартных диаметров. При изготовлении систем дымоудаления применяется сталь марок AISI 304L (03Х18Н9), AISI 316L (03Х18Н13М3), AISI 309S (08Х23Н13),AISI 310S (08Х25Н20). Гарантия на продукцию составляет 10 лет.

Продукция фирмы Росинокс выпускается на российских производственных мощностях. Поэтому есть возможность быстро получить конструкцию модульного типа как стандартную, так и выполненную по чертежам заказчика. Дымоотводы способны выдерживать в постоянном режиме температуру до 500 градусов. Благодаря гладкой внутренней поверхности и круглому сечению отложения сажи практически не происходит. Для конструкций используется сталь марок AISI 316L, AISI 309S, AISI 310S, AISI 444. Гарантия на продукцию составляет 10 лет.

Среди производителей сэндвич-дымоходов в рейтинге выделяется компания Крафт. Она выпускает из стали AISI 316L несколько серий двустенных систем бытового и промышленного назначения на высокоточном оборудовании с применением современных технологий. Гарантия на продукцию составляет 10 лет.

Под брендом Феррум реализуется продукция из стали AISI 430 одностенного, двустенного, интерьерного типов. Модульные дымоотводы собираются по раструбному принципу, имеют стандартный диапазон диаметров, могут устанавливаться внутри зданий, снаружи или как отдельно стоящие системы. Используемый между стенками труб теплоизолирующий материал выдерживает температуру до 600 градусов. Гарантия на продукцию составляет 2 года.

Международная компания Schiedel, которая имеет производственную площадку в России, предлагает стальные дымоходы одно-, двухконтурного типа для жилых и нежилых помещений. Для этого используются нержавеющие марки AISI 316L, AISI 444. Готовая продукция сертифицирована, соответствует стандартам качества и безопасной эксплуатации. Гарантия на продукцию составляет 10 лет.

Среди производителей дымоходов из нержавеющей стали в России известность получил бренд Jeremias. Под ним из стали марок AISI 316L, AISI 444 производится широкий ассортимент систем под разные условия эксплуатации. Объединяют продукцию такие качества, как надежность, термостойкость, нейтральность к кислотам, конденсату. Гарантия на продукцию составляет 10 лет.

Как правильно выбрать сэндвич дымоход?

Существует несколько важных аспектов, на которые нужно обращать внимание при выборе сэндвич дымохода

Прежде всего – это качество материала, из которого изготовлено изделие

От того, насколько прочная сталь, зависит дальнейший срок эксплуатации дымохода.
Обращаем внимание на теплоизолирующий материал, а также степень его заполнения в дымоходе. Минимальная температура нагрева, которую должен выдержать материал, составляет семьсот градусов.
Обращаем на качество сварочных швов

Если дымоход будет использоваться для котла, работающего на твердом топливе, то лучше всего выбирать сварку лазером. Лазерная сварка обеспечит стопроцентную герметичность изделия. Если на трубе имеется катаный шов, то такой сэндвич дымоход применяется только для газовых котлов.

Обращаем внимание на то, что внутренние слои дымохода выполняются из нержавеющей стали. Это сделано для того, чтобы конструкция смогла выдержать большие термические нагрузки и появление конденсата

Если же внутренние части сэндвич дымохода изготовлены из оцинкованного металла, то такие дымоходы можно использовать только для обслуживания газовых котлов.

Специалисты не рекомендуют использовать такие дымоходы из оцинкованной стали для бань, а уж тем более – для котлов, которые работают на твердом топливе. Конечно же, это можно сделать, но очень скоро дымоход нужно будет менять на новый. Сегодня используется несколько металлов для изготовления корпуса дымохода. Это может быть медь, нержавейка, полиэстер, сталь или латунь. В некоторых случаях используют оцинкованный металл. И тут нужно сказать, что для твердотопливных котлов лучше всего использовать медь или нержавейку. Другие же металлы чаще всего применяются для дымоходов, которые отводят газы не высокой температуры или для обычных вентиляций.

Самый лучший вариант нержавейки для изготовления корпуса – это 316 Ti, 310S. Это особые виды нержавейки, которые выдерживают температуру до тысячи градусов. Пластичность, термостойкость дымохода -наилучшие с этими видами металла. Лучше всего применять такое оборудование для твердотопливных котлов и банных печей.

Печь с дымоходом

Идеально, когда обе трубы сэндвич дымохода состоят из нержавейки. При этом не обязательно, чтобы внешняя часть имела корпус из нержавейки. Самое главное – внутри. Толщина стен труб из нержавейки может составлять до одного миллиметра. Бывает и меньше – примерно полмиллиметра. Но такие материалы не используются в твердотопливных котлах. Это хорошо годится для газовых котлов. Если использовать такой дымоход в бане, то он быстро сгорит.

Когда говорят о диметре сэндвич дымохода, то, прежде всего, имеют в виду внутренний диаметр трубы. Существует много разновидностей дымоходов. Но самыми востребованными являются 115 на 200, 120 на 200 и 150 на 220 миллиметров. Это диаметр внутренней и внешней трубы соответственно. Стандартная длина одной секции составляет примерно один метр. Встречаются секции по 50 сантиметров. Для того чтобы выбрать внутренний диаметр дымохода, нужно смотреть, какой диаметр патрубка на выходе из печки. Внешний диаметр зависит от обшивки. В принципе, здесь не существует ограничений.

Утеплитель имеет толщину от 25 до 60 миллиметров. Нужно сказать, что чем больше его толщина, тем лучше. Если сэндвич дымоход применяется для банной печи, то утеплитель состоит из базальтовой ваты. Стекловолокно не рекомендуется использовать. Максимальная температура, которую выдержит стекловолокно, составляет 350 градусов. Если этот лимит будет превышен, то вата испортится. А в трубах, которые отводят продукты сгорания из банных печей, имеется температура свыше шестисот градусов. И опять же – все зависит от того, какое горение поддерживается в печи.

При установлении сэндвич дымохода обязательно выполнять следующие правила:

• дымоход должен быть не ниже полутора метров от конька дома, который стоит рядом. Если дымоход выше кровли, более чем на метр, то нужно установить дополнительные растяжки;
• дымоход должен быть не менее 50 сантиметров над плоской крышей;
• дымоход располагается не ниже, чем 50 сантиметров от конька крыши при расположении трубы на расстоянии полутора метров от конька;
• минимально допустимая длина дымохода – пять метров. Если она составляет меньше, то нужно использовать специальный насос для откачки дыма;
• минимальная высота возвышения трубы над кровлей 50 сантиметров;
• если рядом с баней или домом имеются построения выше дымохода, то его нужно выполнить еще выше, чем эти построения.

Только выполнение этих правил гарантирует качественное использование изделия, а также защитит помещение от пожара. И теперь нужно подробно разобраться, как же установить сэндвич дымоход.

Виды дымоходов

Система удаления отходов сгорания топлива необходима для устройства банных печей, газовых котлов, популярность моделей зависит от качества конструкции, материалов, из которых она изготовлена, как правило, это керамика, кирпич, нержавеющая сталь. Разберем какие бывают типы дымоходов:

• трубы можно размещать внутри капитальных стен;
• монтировать отдельно стоящие каналы, изготавливая их, например, из сэндвич панелей;
• еще одни вариант размещения, который необходимо обозначить — наружное крепление оборудования к фасаду здания, при помощи держателей.

Для частного дома с кирпичными перекрытиями, наиболее подходящим будет первый вариант, он не нуждается в дополнительных затратах, оборудовать систему можно самостоятельно, одновременно со строительством здания.

Камины, печи подразделяются по методу удаления продуктов сгорания на две основные категории:

• естественный отвод газа создается за счет тяги;
• принудительной происходит благодаря интегрированному в котел вентилятору.

Для второго варианта лучше смонтировать компактную коаксиальную систему. Одностенные конструкции представляет собой трубу из нержавейки толщиной 0.6 – 1.0 мм. Такие изделия применяются для монтажа внутри помещений, кирпичных стояков, благодаря им возможно увеличить теплоотдачу системы, уменьшая затраты на обогрев.

У двустороннего варианта два стальных слоя, между ними слой утеплителя, состоящий из негорючей базальтовой ваты, часто металл укрепляют кожухом из цинка. Данная модель лучше подойдет для монтажа снаружи здания или внутри деревянных бань, других построек.

Уделим немного внимания классификации оборудования в соответствии с материалами из которых оно изготавливается, его характеристикам, функционалу:

• Кирпичные, керамические изделия обладают отличной износостойкостью, продолжительным сроком эксплуатации, огнеупорностью. В то же время неровная внутренняя поверхность способствует осаждению сажи, уменьшая тягу, запаситесь инструментами для чистки. Данную конструкцию следует устанавливать на этапе возведения дома.
• Сварные отводы из металла недорогие, но могут ржаветь, а окислов серы, соединяющийся с конденсатом образуют серную кислоту, разрушающую конструкцию. Их монтаж трудоемкий, длительный процесс.
• У нержавеющих труб много хороших характеристик: долговечность; проста крепления; небольшой вес; не подвергаются коррозии; их можно монтировать через деревянные перекрытия, стены, крышу; легко ремонтируется.

Благодаря плавности форм, наиболее эффективной конфигурацией отвода является цилиндр, т.к. копати сложнее отложиться на стенках. Размеры оборудования определяются высотой, диаметром изделия. Все вычисления необходимо производить на стадии проектирования здания, с учетом отапливаемой площади, плана комнат. Мощность вытяжки должна соответствовать габаритам котла

Важно выполнять регламенты строительных норм, горизонтальные элементы конструкции не должны превышать 1 м

Краткая справка о работе дымоходов

Пользователи, которые никогда не сталкивались с работой дымохода, вполне логично могут представить, что единственная его функция – отведение продуктов сгорания топлива, опасных для человека. Однако, не все так просто:

— для правильной и оптимальной работы отопительного устройства, будь то камин, котел или печь, обязательно требуется наличие кислорода,

— кто-то, возможно, может предположить, что большой приток воздуха улучшит функциональные способности дымохода, это не совсем так, поскольку в данном вопросе требуется умеренность.

Те, кто связан с работой автомобилей, имеют представление, что работа отопительного прибора почти не имеет отличий от функционирования ДВС. Излишние потоки воздуха или наоборот их недостаток способны снизить отопительную мощность агрегата и ухудшить его работу в целом.

По своей сути работа дымохода есть некий аналог работы закольцованной системы. Проходя через дымоход, продукты сгорания топлива выводятся в атмосферу, за счёт этого возникает разряжение, и в топку отопительного прибора поступает свежий воздух, затем все повторяется и зацикливается до тех пор, пока в отопительном приборе имеется топливо.

Что может случиться, если вы установите неподходящий к вашему отопительному прибору дымоход или приобретете нужный дымоход, но неправильно его установите?

Ответ на поверхности, циркуляция свежего воздуха и отработанных газов нарушится, итогом послужит:

• — возникновение пожароопасной ситуации,
• — излишний расход топлива,
• — некорректное сгорание топлива,
• — допустимость попадания в помещения угарных газов, а это уже опасно для жизни.

При выборе дымохода не стоит допускать ошибок ради безопасности, поэтому рассмотрим, какие дымоходы стоит приобрести:

• — качественный и правильно установленный дымоход обеспечит полное удаление продуктов горения и будет создавать условия для равномерного сгорания топлива,
• — дымоход должен служить долго, просто устанавливаться и обслуживаться.

Даже самое высокое качество дымохода или профессионализм монтажников не способны восполнить ошибку, при которой приобретен дымоход, не подходящий отопительному прибору.

На рынке представлено огромное количество дымоходов, обладающих самыми разнообразными техническими характеристиками, изучим их.

Керамические дымоходы

Инновационное решение, появившееся на отечественном рынке несколько лет назад. Несмотря на дороговизну, его стали массово внедрять в частном домостроительстве.

Конструкция керамического дымохода сборная, и состоит из следующих элементов:

1. Дымоходный канал. Материалом его изготовления выступает жаропрочная керамика.
2. Прослойка из термоизоляции. Это упрощает прокладку конструкции сквозь стены и перекрытия из древесины.
3. Защитный корпус из пористого бетона или кирпича.

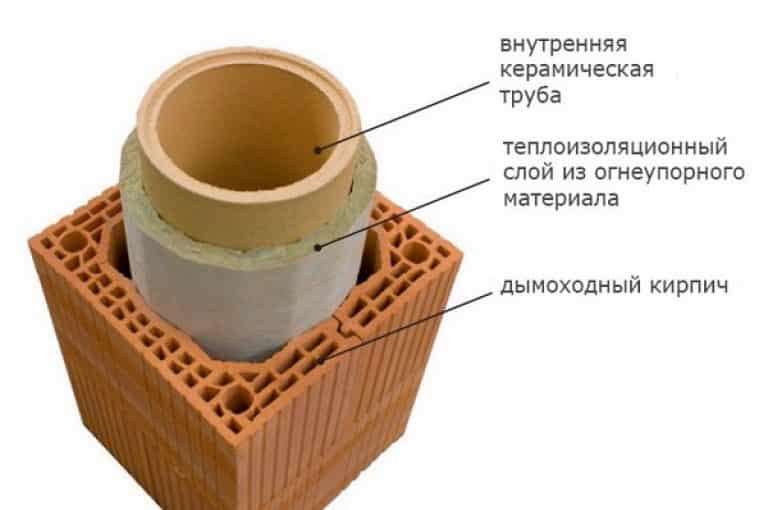

Устройство керамического дымохода

Сильные стороны керамических дымоходов:

Круглая форма внутреннего канала и отсутствие на его поверхности шероховатостей. Все это гарантирует эффективную тягу.

Дымоотвод полностью герметичен и покрыт надежной термоизоляцией.

Несложная установка, что позволяет реализовать ее самостоятельно.

Универсализм. Керамическим дымоходом можно оснащать любые разновидности печей, котлов и каминов.

Долговечность.

Керамические дымоходы — очень надежный, но дорогостоящий вариант

Среди минусов можно отметить следующее:

Дороговизна. Керамические трубы имеют высокую стоимость из-за своего материала.

Большой вес. Как и в случае с кирпичными дымоходами, под подобную многослойную конструкцию необходим фундамент.

Лучшие дымоходы из нержавеющей стали с проходом через крышу и верхним выходом

Это конструкции для подсоединения к котлам и каминам, у которых имеется выход для газов из камеры сгорания в верхней части корпуса.

Оттуда система монтируется сразу на крышу, что требует частичной разборки кровли, но затрачивает минимум материалов для переходов и соединения, ввиду прямой траектории

Для выбора важно рассчитать длину конструкции с возвышением над коньком

Комплект Феррум 115 мм, 0,8 мм — для любого камина

Это лучший нержавеющий дымоход для домашнего камина ввиду прямого подключения и оптимального диаметра для подсоединения к выходу в 115 мм. Внутри имеется нержавеющая сталь с герметичным сварочным швом, который не пропустит конденсат.

Далее следует толстый слой минеральной ваты с плотностью 120 кг/м3, который защищает от возгораний чердачного перекрытия и кровли. Снаружи дымоход окутан в оцинковку, сваренную лазером, что исключает нарушение гальванического слоя.

• все детали для монтажа в наборе, включая элементы перекрытия для кровли;
• изоляционный слой устойчив к температуре 700 градусов;
• толщина изоляции 40-50 мм не допустит возгорания окружающих материалов от горячего дыма и жара из трубы;
• подходит для топки дровами (поднимающаяся зола не повредит и не прожжёт внутренний слой);
• саморезы в комплекте;
• нержавеющий оголовок, защищающий от завала выходного отверстия снегом;
• в упаковке поставляется вместе с герметиком, выдерживающим 1200 градусов;
• в коробке 7 листов базальтовой ваты и 5 хомутов для соединения высокой конструкции;
• предтопочный лист и нержавеющий экран;
• сталь AISI 439 на обеих частях трубы (на той, что в комнате и на той, что снаружи на крыше).

• толщина нержавейки присоединяющейся к камину 0,8 мм, а сечение стенки трубы на улице 0,5 мм;
• труба, отходящая от камина не покрыта изоляцией (защита начинается только от потолка), поэтому об нее можно обжечься;
• стоимость всего комплекта 27000 рублей.

Комплект Дымок 115мм, 0,5 мм — самый доступный вариант

Это лучший дымоход из нержавеющей стали по самой доступной цене в 11000 рублей за полный комплект. Внутри сэндвич конструкции размещена нержавейка с сечением стенки 0,5 мм, которая устойчива к деформациям благодаря плотной обмотке базальтовой ваты Rocwool и слою оцинковки снаружи.

Соединение трубы выполнено сварным способом по технологии TIG, которая обеспечивает прочный шов с минимальным сбором сажи на выступах.

• цена одна из самых привлекательных 11000 рублей;
• в комплекте имеется зонт с изоляцией, предохраняющий от попадания осадков;
• 4 нержавеющих хомута для сборки длинной трубы в единое целое;
• переходник с одноконтурной структуры на двухконтурную;
• кровельный переходник (мастер флеш) в составе;
• 1 м стартовой трубы без изоляции и 3 м двухслойной для вывода на высокую крышу;
• толщина сэндвича 40 мм;
• высокое качество нержавеющей стали марки AISI 439.

• отсутствует изоляция перекрытия кровли, поэтому придется докупать материалы отдельно;
• только одно крепление к вертикальным сооружениям;
• толщина металла по всей длине трубы 0,5 мм;
• подходит для топки углем или газом, но дровами лучше пользоваться редко, чтобы не разогреть сильно тонкие стенки.

Комплект Феррум 200 мм, 0,8мм — для мощной системы отопления

Это лучший вариант для обустройства системы отопления не только в частном доме, но и офисном здании, потому что внутренний пропускной диаметр составляет 200 мм, что способно удовлетворять потребности серьезного котла. Толщина стенки 0,8 мм имеет достаточную жесткость для долгосрочной работы.

• плотность наполнения изолятора 120 кг/м3;
• сталь нержавеющая повышенной прочности;
• выдерживает температуру до 700 градусов;
• простая сборка раструбной системы;
• герметичный внутренний шов;
• толщина изоляции 50 мм;
• 7 метров трубы для высокого выноса;
• фланец для прохода через потолок;
• большой оголовок, закрывающий не только внутреннюю трубу, но и наружную;
• 8 плит базальтовой ваты для изоляции чердака;
• 2 крепежа и 9 хомутов в комплекте;
• нержавеющий экран 1х1 м.

• большой наружный диаметр трубы 280 мм требует крупного отверстия;
• цена 42000 рублей.

Марка нержавеющей стали

Прежде чем начать изготовление дымохода, нужно найти материал. Им выступит в данном случае нержавеющая сталь. Она, что интересно, бывает абсолютно разной, пусть и различаться ее виды между собой будет не слишком сильно.

Основные отличия, которые будут у них, заключаются в их составе, который будет определять устойчивость к высоким температурам и кислоте. Чем она будет выше, тем дольше материал будет оставаться в своем первоначальном состоянии.

На сегодняшний день производители используют только одну серию – трехсотую, которая представляет собой образец качества. Вот её мы ниже и рассмотрим на примере нескольких представителей этой серии.

Марка может многое решить при производстве дымохода

AISI-304

1. Аустенитная нержавеющая сталь. Является примесью стали, хрома (18-20%), никеля (8-12%) и углерода (до 0.08%).
2. Сталь с высокой стойкостью к кислоте и высоким температурам (до 400 ℃ с учетом среднего уровня кислотности среды), поэтому рекомендуется для газовых, твердотопливных котлов.

AISI-316

1. Состав тот же, что и у AISI-304, но вдобавок примешан молибден (2-3%).
2. Еще большая устойчивость к негативным внешним эффектам (до 750 ℃ без деформации).

Дымоход из такого материала можно использовать практически в любом виде котла, и неважно, каким будет источник тепла

AISI-309, AISI-321

1. Тугоплавкая нержавеющая сталь. Является примесью стали, хрома (19-21%), никеля (11-13%) и углерода (до 0.2%).
2. Высокая устойчивость к высоким температурам (вплоть до 1050 ℃), а также к кислоте.

Из такого материала производят дымоходы, которые будут работать в местах с самыми сложными условиями.

1. Баня.
2. Сауна.
3. Твердотопливный котёл.

Каждая марка имеет свои свойства, подходящие для той или иной задачи

Уход и обслуживание дымохода из нержавейки

Для более исправной работы дымохода из нержавейки нужно следовать рекомендациям ниже.

1. Прежде чем впервые разжигать котёл или печь, нужно заранее проверить, есть ли в дымовом канале какие-либо посторонние предметы или мусор. Если он есть, то нужно взять какой-нибудь длинный инструмент и протолкать его вплоть до ревизии. Когда мусор окажется там, надо открыть ревизионный канал, вытащить его из трубы, а после избавления от мусора дымоход и ревизионные каналы прочищают от копоти ёршиком.
2. В рабочую печь или котёл нельзя кидать на сожжение бытовые отходы, поскольку они могут ухудшить состояние дымохода.
3. В твердотопливные теплогенераторы, как правило, не закидывают бревна от хвойных пород. Причина – содержание смолы, которая быстро накопится. Единственное исключение – осиновые бревна, способные создать высокий огонь и им выжигать сажу в дымовой трубе.

Нужно соблюдать несколько правил для правильной работы дымохода

Временами надо осматривать кровлю на крыше, если она выполнена из металла. Это делается для обнаружения ржавчины, которая могла появиться на наружной части трубы. Да, она может поразить даже «нержавейку», что довольно необычно.

Что делать при обнаружении такой проблемы?

1. Расчистить пространство вокруг трубы.
2. Демонтировать проблемный кусок трубы.
3. Очистить, отшлифовать и обезжирить рабочую поверхность.
4. Дыры и трещины – тщательно заделывать.
5. Промыть горячей водой и затем тщательно просушить.
6. Залить все найденные щели специальным герметиком.
7. Взять насадку из силикона, надеть на трубу, закрепить саморезами для большей прочности.

Допущенные ошибки при обустройстве дымохода приведут к повторному появлению ржавчины на трубе или её переходу на кровлю.

Кровля не должна ржаветь, если все сделано верно

Недостатки и достоинства

Первый недостаток – стоимость. Сэндвич дымоходы из нержавейки используются в банях, где котлы работают на твердом виде топлива. Но не каждый хозяин может позволить себе такую роскошь.
Еще один недостаток – это срок службы. Кирпичные или бетонные дымоходы служат намного дольше, чем сэндвич дымоходы. Однако о сроке службы поговорим отдельно.

Конструкция состоит из нескольких труб. При резком перепаде температуры дымоход может быть разгерметизирован, а значит, — испорчен.

Но как уже указывалось, преимуществ гораздо больше. На их фоне недостатки являются незаметными. Прежде всего, нужно отметить простоту монтажа сэндвич дымохода. Установить его может любой человек – без помощи профессионала. Для конструкции не нужно создавать фундамента, так как она довольно легкая.

При доставке не появляется никаких сложностей. Сэндвич дымоход состоит из нескольких секций, которые быстро разбираются и также складываются в единую систему. На рынке существует большой выбор дымоходов. Это значит, что можно создать любую форму конструкции. Если одна секция дымоходы выходит из строя, то ее без проблем можно заменить новой деталью. Внешний слой труб не нагревается сильно за счет теплоизоляционного слоя. Не образуется конденсат и не создается угроза пожара.

Внутри сэндвич дымоход имеет абсолютно гладкую поверхность. Благодаря этому внутри дымохода не собирается сажа, а также не создается закупорочных зон. Его легко чистить. Вообще обслуживание дымохода занимает несколько минут. Необходимо лишь удалить сажу и слить конденсат. Эстетичный вид изделия позволяет устанавливать его не только наружи, но и внутри дома.

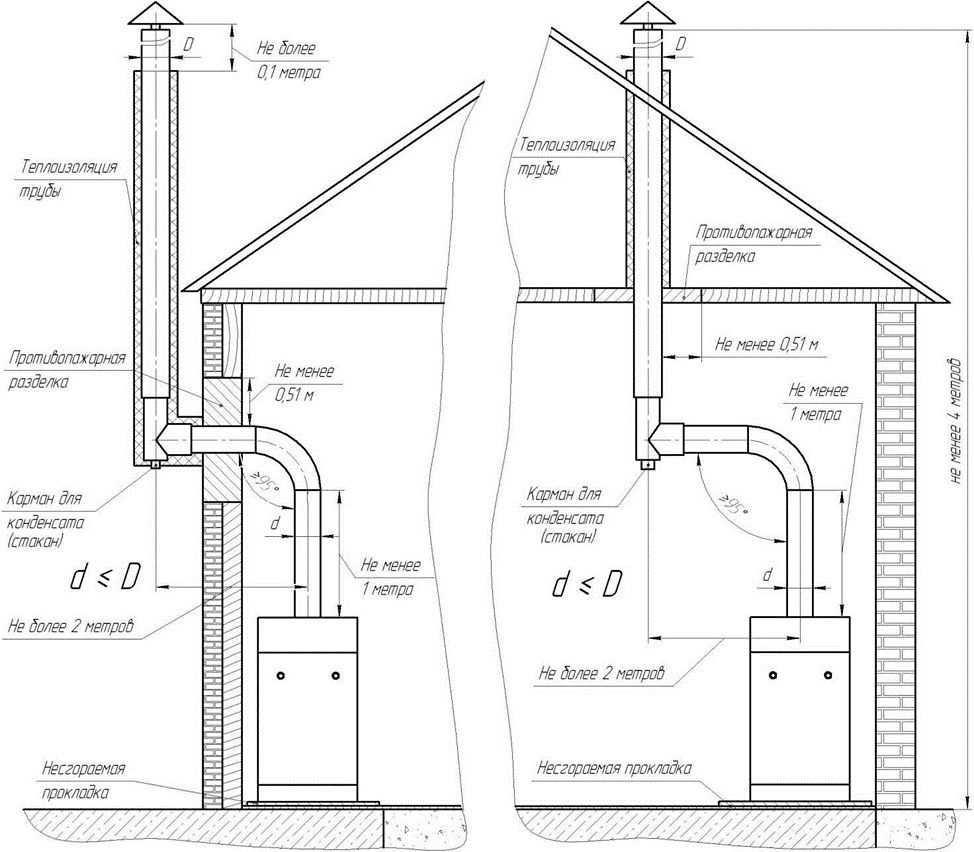

Особенности монтажа

Занимаясь устройством дымохода, нужно придерживаться таких правил:

1. Трубу нужно строить так, чтобы она имела как можно меньше изгибов. Допускается не более трёх.
2. Ось стального дымохода, в отличие от кирпичного, можно сместить, чтобы обойти балку перекрытия или стропильную ногу. Для этого нужно использовать отводы с углом в 45 градусов, 90-градусные применять нельзя.

   При необходимости направление трубы дымохода можно изменять, используя поворотные колена на 45 градусов

3. Длина горизонтального участка в дымоходе не должна превышать 1 м. При этом такой участок прокладывается с уклоном в 3 градуса, так, чтобы отверстие, куда входит дым, располагалось ниже выходного. Такой уклон, во-первых, обеспечит необходимую для естественной тяги конвекцию, во-вторых, поспособствует стеканию конденсата.
4. В нижней части каждого вертикального участка, кроме находящегося прямо над топкой, необходимо устанавливать тройники с конденсатосборниками.

   В нижней части каждого вертикального участка устанавливается специальная ёмкость для сбора и удаления конденсата

5. Если место позволяет, дымоход лучше устанавливать внутри помещения, так как при этом можно сэкономить на утеплителе и использовать тепло отводимых газов для отопления дома. Снаружи дымоход строят в двух случаях: если в доме мало места или к дымоходу подключена печь типа «булерьян», работающая в режиме тления. Из-за неполного сгорания топлива её дым насыщен тяжёлыми углеводородными радикалами, которые при реакции с конденсатом (из-за низкой температуры выхлопа он образуется достаточно обильно) превращается в очень токсичную смесь. При внутреннем расположении дымохода домочадцам пришлось бы дышать её испарениями, что крайне вредно для здоровья.
6. Опорой для кирпичного дымохода служит фундамент. Для стального — специальный кронштейн с опорной площадкой, устанавливаемый в нижней части вертикального участка. Если дымоход очень высокий, где-нибудь поближе к крыше нужно установить ещё один опорный кронштейн с разгрузочной платформой, которая часть веса конструкции примет на себя.

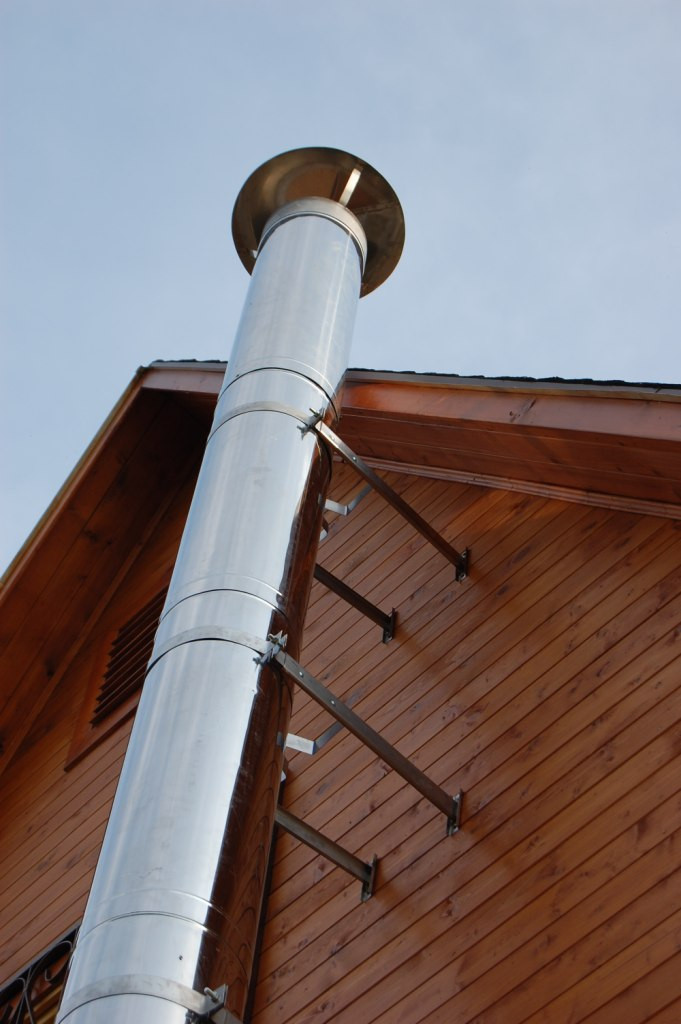

   Нижняя часть стального дымохода должна опираться на кронштейн, закреплённый к стене

7. Места соединений отдельных деталей стального дымохода, а также стык между ним и дымоотводящим патрубком котла, следует герметизировать особым жаропрочным герметиком. Обычно он имеет чёрный цвет, максимальная температура, которую он выдерживает, составляет 1000 – 1500 градусов. При этом нужно помнить, что разобрать обработанное таким составом соединение сложно, поэтому его нужно наносить в последний момент, когда положение деталей определено окончательно.
8. В начале дымохода нужно установить шиберную заслонку, посредством которой будет осуществляться регулировка тяги. В целях безопасности заслонку желательно сделать такой, чтобы она даже в закрытом положении не перекрывала дымоход наглухо (можно в ней вырезать сектор).

   С помощью поворотной шиберной заслонки можно регулировать тягу

9. При пересечении перекрытия или стены необходимо исключить контакт горючих материалов с горячей поверхностью дымохода, для чего устраивают разделку — обрамление из теплоизолятора, охватывающее трубу в месте пересечения. В кирпичном дымоходе в таком месте делается распушка — постепенное утолщение стенки за счёт увеличения количества кирпичей в каждом следующем ряду. Сечение внутреннего канала при этом не изменяется.

Герметизация прохода через кровлю

При пересечении кровли проём в ней приходится делать довольно большим — опять же, с целью предотвращения контакта горючих материалов с поверхностью трубы. Чтобы этот проём перекрыть, используется коническая деталь — крыза, верхняя часть которой плотно облегает трубу, а нижняя — прикручивается саморезами или приклеивается к кровельному покрытию.

Готовую крызу можно приобрести в составе набора для устройства сэндвич-дымохода либо при покупке некоторых видов кровельного покрытия, например, профнастила или металлочерепицы. Во втором случае производители придают нижней части крызы форму, соответствующую рельефу покрытия.

При помощи крызы надежно герметизируют место прохода дымоходной трубы через кровлю

Места примыкания крызы к покрытию и трубе тщательно уплотняются при помощи герметика для наружных работ или мастики.

Изготовление и установка дымохода своими руками

Решившись на изготовление дымохода своими руками, прежде всего, следует:

• определиться с материалом, из которого будет выполнена конструкция;
• выполнить чертёж и схему будущего строения;
• произвести расчёт размеров.

Универсальной строительной схемы дымоотводящей конструкции не существует, для каждого дымохода она будет индивидуальна, т.к. зависит от ряда факторов:

• особенностей помещения, где планируется установка камина, и строения в целом;
• типа отопительного прибора;
• вида используемого топлива;
• выбранного строительного материала (коэффициента его теплового расширения).

Из каких материалов лучше сделать

Изначально выбор материала основывается на типе используемого камина и только затем на эстетичности и личных предпочтениях владельца.

• Кирпичный дымоход рекомендован к использованию только с твердотопливным оборудованием.
• Симбиоз кирпича и газового камина – не самое лучшее решение, т.к. температура переработанных продуктов сгорания у газовых приборов достаточно низкая. Это приводит к образованию большого количества конденсата, который, вступая в химическую связь с продуктами горения, разрушает кирпичную конструкцию. Это же касается и жидкотопливных, пиролизных (газогенераторных) или пеллетных (автоматизированных твердотопливных) каминов.

Если же кирпичная кладка является для вас обязательным условием, следует произвести гильзование (футеровку) дымоходного канала, т.е. установить вовнутрь однослойную трубу из нержавейки, отличающейся стойкостью к кислотной среде. Достоинство металлического вкладыша ещё и в том, что его можно вставить в дымоотвод даже по завершению строительных работ или в ходе реконструкции старой шахты. При этом между стенкой и стальным вкладышем обязательно должно оставаться расстояние.

Чертеж и схемы

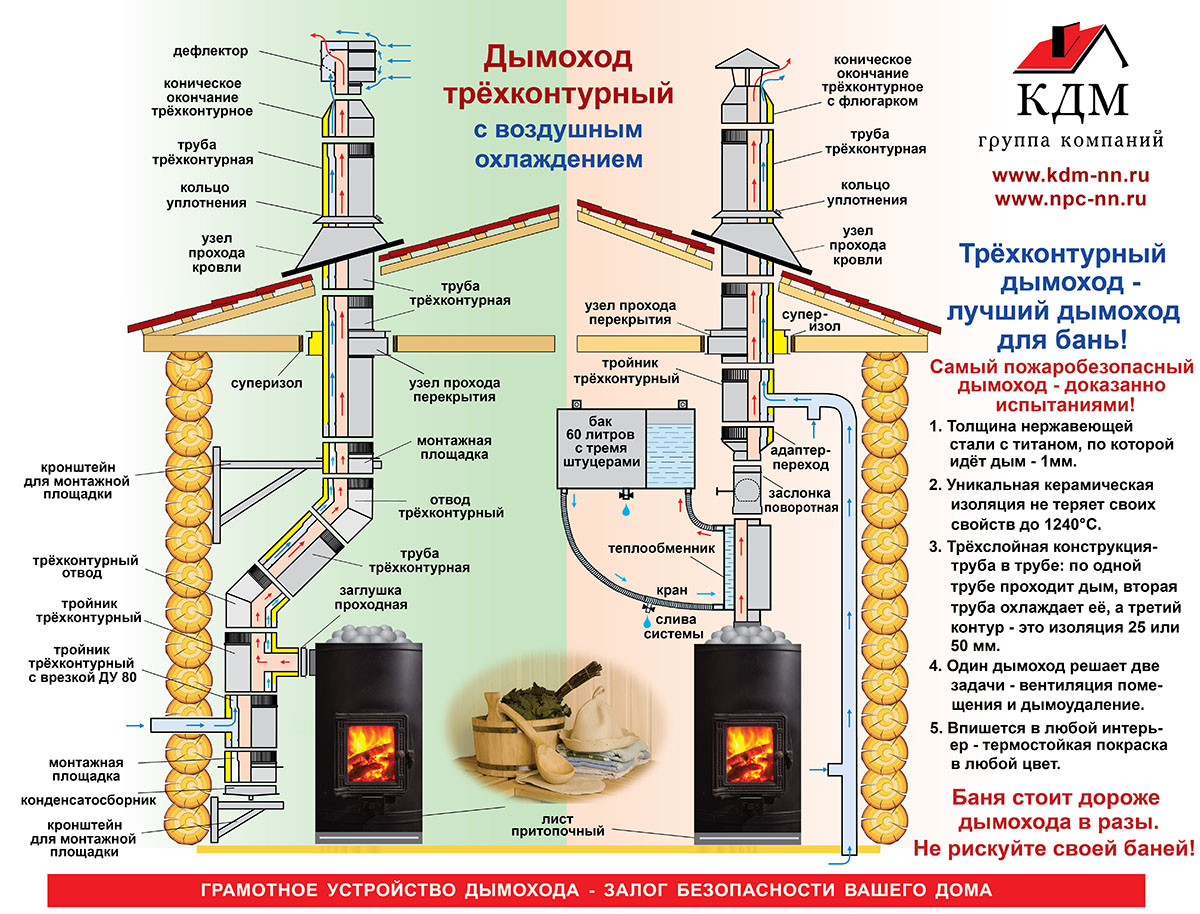

Схема устройства металлического сэндвич-дымохода:

Чертёж традиционной кирпичной дымоходной шахты:

Схема дымоходного канала из кирпича со стальным/керамическим вкладышем:

Расчет размеров

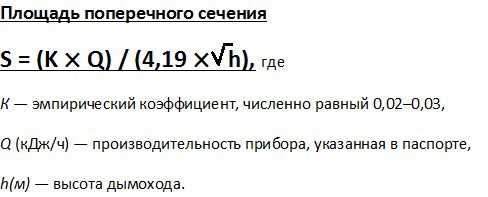

При проведении проектных расчётов определяется необходимое сечение и высота труб. При этом учитываются:

• мощность камина;
• тип топлива;
• место его размещения;
• климатические особенности региона.

Когда полученный результат ниже высоты дома, он корректируется в большую сторону, учитывая нормативные стандарты к высоте (не менее 5 метров) и требуемый уровень возвышения над крышей.

Кроме того следует придерживаться следующих рекомендаций:

• диаметр дымоотводящего канала должен равняться диаметру выходного патрубка камина;
• диаметр дымоходной шахты при одновременном подсоединении к нему двух агрегатов высчитывается по каждому отдельно и суммируется;
• при закруглении в поворот, радиус этого закругления не должен превышать сечение основного контура.

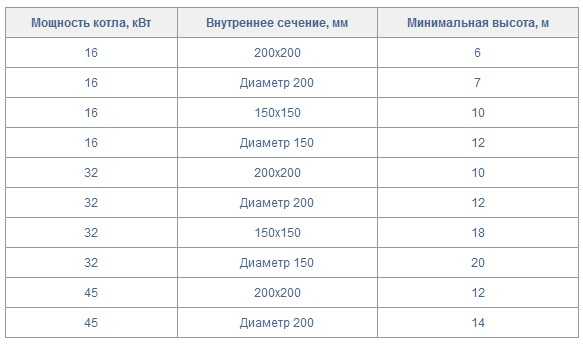

Для определения необходимых параметров, зная мощность отопительного агрегата, можно воспользоваться таблицей:

Для поддержания оптимальной теплоотдачи и безопасности контура немаловажное значение имеет толщина стенок трубопровода. В зависимости от типа материала установлены следующие минимальные значения:

• для кирпичной конструкции – 12 см;
• для бетонной – 6 см;
• для стальных труб – от 1 мм.
