Колосник для печи: выбираем лучшие чугунные колосники

Цены на чугунные колосники для печей

Фото	Размер	Вес	Цена
Решетка колосниковая промышленная РУ-П-10	350×100 мм	4,5 кг	520 руб
Решетка колосниковаябытовая РУ-1 чугунная	250x250x20	4,05 кг	520 руб
Решетка колосниковаябытовая РУ-2	300×200	4,6 кг	500 руб
Решетка колосниковаябытовая РД-8	245×220	4,1 кг	450 руб.
Решетка колосниковаябытовая РД-4	250x250x25	4,9 кг	565 руб
Решетка колосниковаякаминная РД-7	290×135	1,66 кг	290 руб
Решетка колосниковаябытовая РУ-5	300×150	3,6 кг	430 руб
Решетка колосниковаякатализатор РД-9	300×200	4,2 кг	555 руб
Решетка колосниковаябытовая РД-6	380×250	6,4 кг	695 руб
Решетка колосниковаябытовая РД-5	300×250	5,65 кг	695 руб
Решетка колосниковаяпромышленная РУ-П-2	520×200	14,1 кг	1925 руб
Решетка колосниковаяпромышленная РУ-П-1	410×200	9,96 кг	1430 руб
Решетка колосниковаяпромышленная РУ-П-5	910×250	33,3 кг	3990 руб
Решетка колосниковая промышленная РУ-П-11.1	550×230	20,82 кг	2395 руб
Решетка колосниковая промышленная РУ-П-11.3	800×230	30,55 кг	3490 руб
Решетка колосниковая промышленная РУ-П-11	618×230	23,4 кг	2685 руб

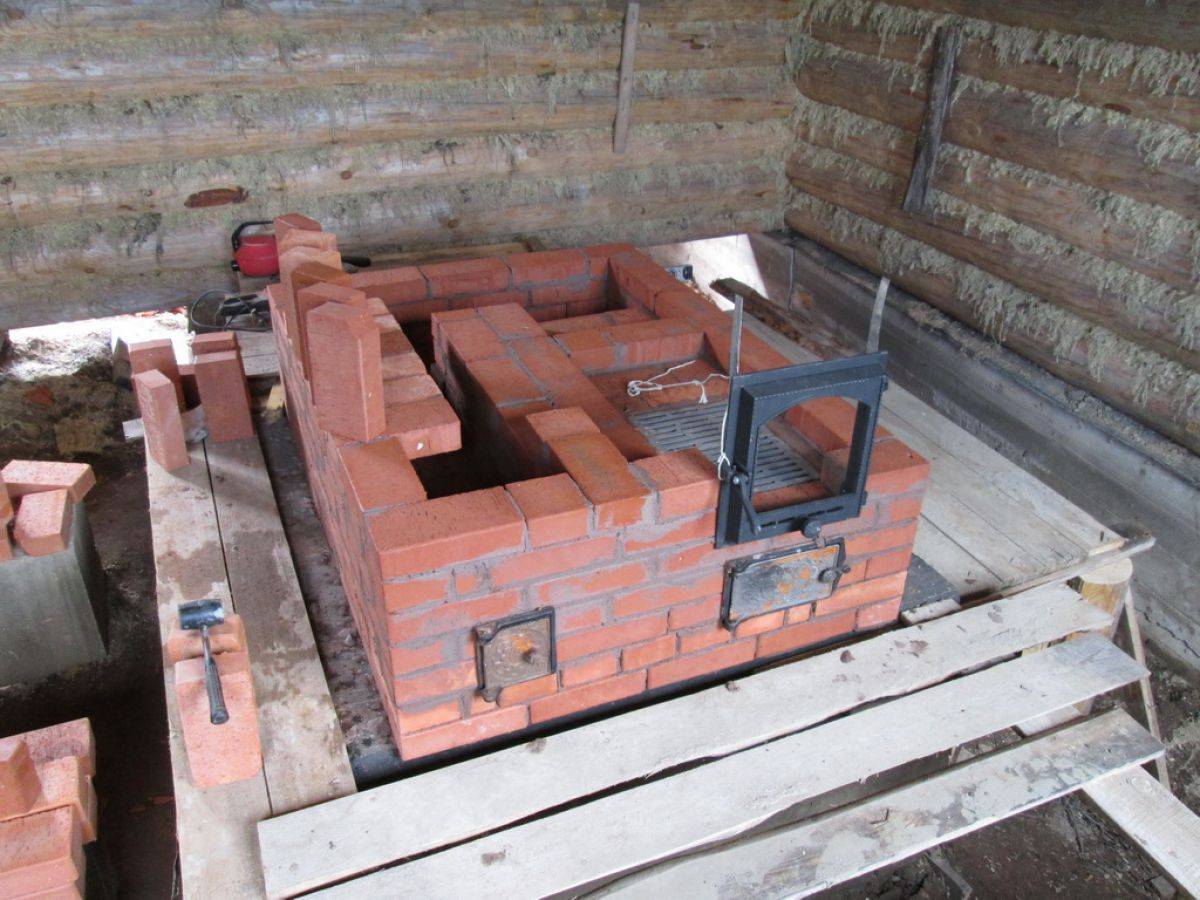

Установка колосника в печи

Монтируют колосники при устройстве печи и камина, но при необходимости ремонта или замены колосника в агрегате требуется сначала понять причины повреждения колосника, или его смещения, или падения. Посадочное гнездо для колосника должно обеспечить не только механическое удержание решетки, но и тепловые зазоры для компенсации линейных расширений детали. Габарит в 0,5 см по всему периметру решетки минимален, но защитит и кирпичную кладку от повреждений при расширениях металла решетки, и саму решетку от деформаций при нагреве. У кирпича и металла слишком разный коэффициент линейного теплового расширения, и компенсационный просвет обязателен. Кирпичное обрамление – ряд под колосниковую решетку – стесывают с образованием угла. Это упрощает монтаж решетки, а если будет необходимость – и разборку с заменой колосника. Также упрощается и очистка решеток.

В просвет между металлом решетки и кирпичом засыпают сухой песок, или песчано-глиняную смесь, но никогда не применяют для этой цели цемент и растворы с цементным вяжущим. Асбестовые шнуры для контурной прокладки применяются, уплотняя крепление и не препятствуя тепловым расширениям. По правилам устройства печей и каминов с открытыми топками колосники должны монтироваться в плоскости под топочными дверцами через ряд кирпича, чтобы предотвратить выпадение горящего топлива при открывании дверец печи. Укладывают колосники только одной стороной, и путать стороны недопустимо – многие модели решеток имеют сужение сечений перемычек, это отлично видно: треугольные или трапециевидные уровни решетки должны смотреть сужающимися сторонами вниз, к зольной камере.

Габариты колосников стандартны, и проекты печей составляют, опираясь на эти установки. Если печь сложная, нестандартная и требуется аналогичный колосник, то его собирают из балочных элементов или модульных решеток небольших размеров. Лучшим материалом для колосников служит серый чугун, на втором месте сталь. Выбор зависит от вида топлива, и даже в ассортименте чугунных колосников имеется деление на дровяную или угольную модель печи. Проще смонтировать монолитный плитный колосник, но наборный вариант дает не только расширение возможностей, но по мнению печников и прослужит дольше. И ремонтировать наборные колосники проще и дешевле, ведь иногда нужно заменить всего одну треснувшую перемычку, а в монолитном варианте это невозможно без замены всей решетки.

Самостоятельное изготовление стальных колосников возможно, хотя срок работы такой детали вряд ли будет большим. Но при учете стоимости качественных чугунных колосников смысл в такой работе есть – мастер всегда может сделать новый стальной колосник и заменить, это обойдется намного экономичней приобретения готовой модели.

В частных домах часто устанавливают печи, котлы и камины, которые, несмотря на свое различие, имеют одну общую деталь – колосниковую решетку. Она может отличаться по своей форме, размеру и материалу, но предназначение ее во всех конструкциях остается неизменной.

Работоспособность печей, каминов и котлов, а также их эффективность во многом зависит от того, правильно ли изготовлен элемент, насколько точно он уложен в топочном отделении, а также от материала, из которого он сделан.

Особенности выбора чугунных колосниковых решеток

При выборе той или иной модели вы обязаны, в первую очередь, учитывать тип используемого топлива. Допустим, если вы планируете топить печь углем, то отдавайте предпочтение конструкции с размерами 30(35)х20,5 сантиметров, а вот если древесными брикетами или дровами, то габариты изделия должны быть от 14х12 сантиметров до 33х25,2 сантиметра.

Обратите внимание! Помимо того, при выборе колосника необходимо ориентироваться на расчет, что прутья изделия смогут выдерживать предельный вес одной порции загружаемого топлива. Для того чтобы выяснить, сколько именно килограммов сможет выдержать тот или иной вариант, поговорите с продавцом-консультантом. При наличии сомнений лучше проконсультируйтесь у специалиста

При наличии сомнений лучше проконсультируйтесь у специалиста.

Еще один важный момент – это ширина просветов. Для того чтобы вы с легкостью смогли очищать колосник от золы в будущем, площадь этих просветов должна соответствовать как минимум 40 процентам от суммарной площади. Если данный показатель будет меньшим, то топочная камера будет функционировать не так эффективно, потому что объема поступающего кислорода будет не хватать для полноценного горения. А если вентиляции мало, то там могут еще и накапливаться газы. И напротив, если площадь щелей превышает 40 процентов, то в щели вместе с остатками будет осыпаться не до конца прогоревшее топливо.

Разновидности колосниковых решеток

Колосниковые решетки по разным критериям подразделяют на несколько разновидностей.

Так, их можно разделить на монолитные и наборные.

— Монолитные модели решеток более распространены, монтировать их гораздо проще — они сразу укладываются в подготовленное для них гнездо требуемых габаритов. Широкий ассортимент форм и размеров представленных в продаже решёток чаще всего позволяет обойтись именно таким вариантом.

Варианты монолитной и сборной колосниковой решетки

— Сборные колосники составляются в единую конструкцию непосредственно на посадочном месте. Это могут быть модули с двумя ÷ тремя перемычками.

Сборная колосниковая решетка удобна в тех случаях, когда дно топочной камеры имеет сложную геометрическую форму, то есть в одном месте она должна быть уже, а в другом шире.

Сюда же можно отнести так называемую балочную колосниковую решетку — это тоже наборный вариант, состоящий из отдельных перекладин-балок. Элементы балочной решетки должны свободно проходить и извлекаться из топочной камеры через открытую дверцу.  Собственно, если разобраться, то именно такая отдельная балка и называется колосником.

Цены на колосники для печи

колосники для печи Вот из таких отдельных деталей (колосников) формируется сборная балочная колосниковая решетка

На практике монолитные колосники при необходимости могут быть скомбинированы с наборными элементами, в случае той же нестандартной формы топочной камеры.

Плитная решетка имеет плоскую форму (чаще – прямоугольную, хотя встречаются и круглые колосники). Этот вариант изделий подходит для большинства отопительных твердотопливных приборов — печей, котлов, каминов. Плитный колосник выбирается в соответствии с проектом печи, в котором указаны параметры посадочного места.

Корзинная колосниковая решетка «Riva Grate»

Колосниковая решётка  корзинного типа. Этот тип решеток широко использовался ранее в каминах с открытыми очагами. Он удобен тем, что закладываемые дрова находятся не на поверхности колосника, а как бы внутри него, без риска выпадения наружу через отрытый очаг. Но в то же время доступ воздуха к топливу полностью сохраняется.

В наше время корзинные решетки используются в каминах уже не столь часто, так как многие владельцы домов предпочитают в основном закрытые топочные камеры с панорамными стеклянными дверцами. Тем не менее, и такие колосниковые решетки представлены в продаже. Кроме того, мастера-кузнецы охотно принимают заказы на их изготовление по индивидуальным проектам. И тогда корзинный колосник становится еще и декоративной деталью камина.

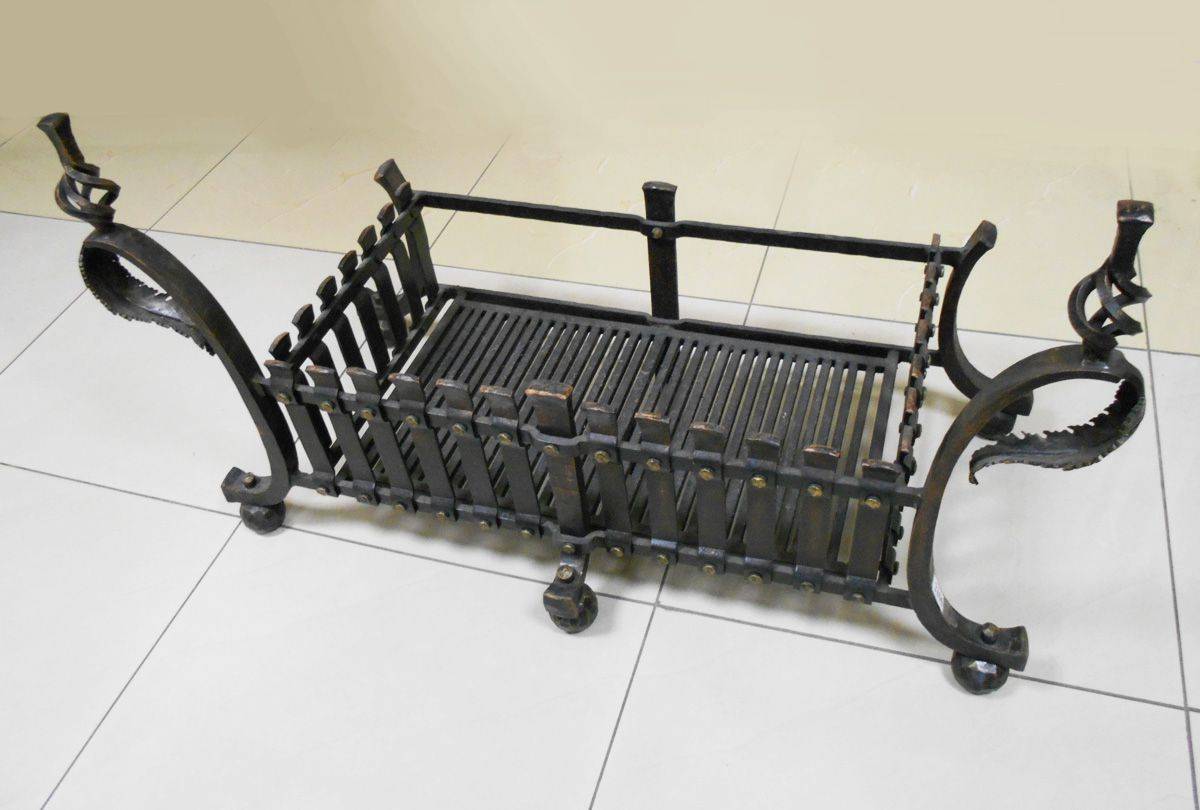

Корзинный колосник для камина, изготовленный мастером по индивидуальному заказу

Подвижная колосниковая решетка обычно предназначается для печей длительного горения. Конструкция может состоять из рамы и установленной в ней на оси самой решетки. Другой вариант – решетки с горизонтальным перемещением. Изменение положения колосника помогает его самоочистке – способствует разрыхлению шлака или залежей золы и удалению их в камеру зольника. В некоторых случаях подвижные решетки дают еще и изменение геометрии каналов для поступающего воздуха, что используется для управления режимами работы печи.

Один из вариантов конструкции подвижной колосниковой решетки

Существуют модели с поворотом секций на 180 градусов. Однако эта конструкция должна быть заложена в проекте печи, так как для такого перемещения решетки требуется обустраивать специальные выемки в кирпичной стенке. Поэтому эти модели имеют ограничения в применении и стоят достаточно дорого.

Отдельно стоит выделить охлаждаемый тип колосниковой решетки, которую обычно монтируют в водогрейные котлы или печи с контуром водяного отопления. По-другому их называют «КРОК» — «колосниковая решетка охлаждаемой конструкции». Изготавливается этот вариант изделий из монолитных жаростойких труб, в которых циркулирует теплоноситель, охлаждая их поверхности. Таким образом, в топке поддерживается температура, обеспечивающая безопасность работы агрегата, а система отопления получает дополнительный тепловой потенциал.

Схема колосниковой решетки типа КРОК

Чаще всего производства таких колосниковых конструкций используются прямоугольные или квадратные в сечении трубы, расположенные параллельно, с шагом в 15÷20 мм. В межтрубное пространство, на расстоянии 20÷30 мм относительно друг друга, вварены отрезки стальных прутов, которые являются компенсаторами жесткости решетки. С одной стороны трубы решетки соединены с коллектором, подающий охлажденный теплоноситель из трубы «обратки» отопительного контура а с другого в выходящий, по которому вода дальше поступает в основной теплообменник котла.

Конструкция колосниковой решетки

Размер колосника зависит от топлива, которое будет применяться в дальнейшем. Для использования в быту рекомендуются конструкции двух вариантов – цельные и составные.

Первый вариант состоит из литой решетки из чугуна, которая подбирается по размеру топочного отделения. Второй тип собирается из отдельных элементов.

Размер составного колосника определяют так же, как и цельный, по размерам топки. Помимо видового различия, устройства делятся и по функциональным функциям.

Конструкция чугунной решетки бывает двух видов: полноповоротной и качающейся. В первом случае элементы имеют способность поворачиваться горизонтально на 180 градусов, что позволяет сбрасывать золу и шлак.

Такая конструкция предполагает проточку в топочном отделе для дополнительных отверстий. Изготовить полноповоротную систему в домашних условиях крайне сложно.

Во второй конструкции элементы имеют колыбельные элементы движения, вращение происходит вокруг под углом 30 градусов. Эта система имеет способность разрыхлять скопившийся шлак.

По конструкции колосник бывает цепным и трубным. В первом случае модель напоминает ленточный конвейер. Во втором, выполняется из труб, имеет функцию охлаждения.

Охлаждаемая колосниковая решетка состоит из литого змеевика, который изготовляется из чугуна. Такой вид применяется в системе водяного отопления и трубного водоснабжения. Внутри охлаждаемого колосникового устройства циркулирует теплоноситель. Охлаждение применяется при горении угля, так как его температура составляет тысячу градусов.

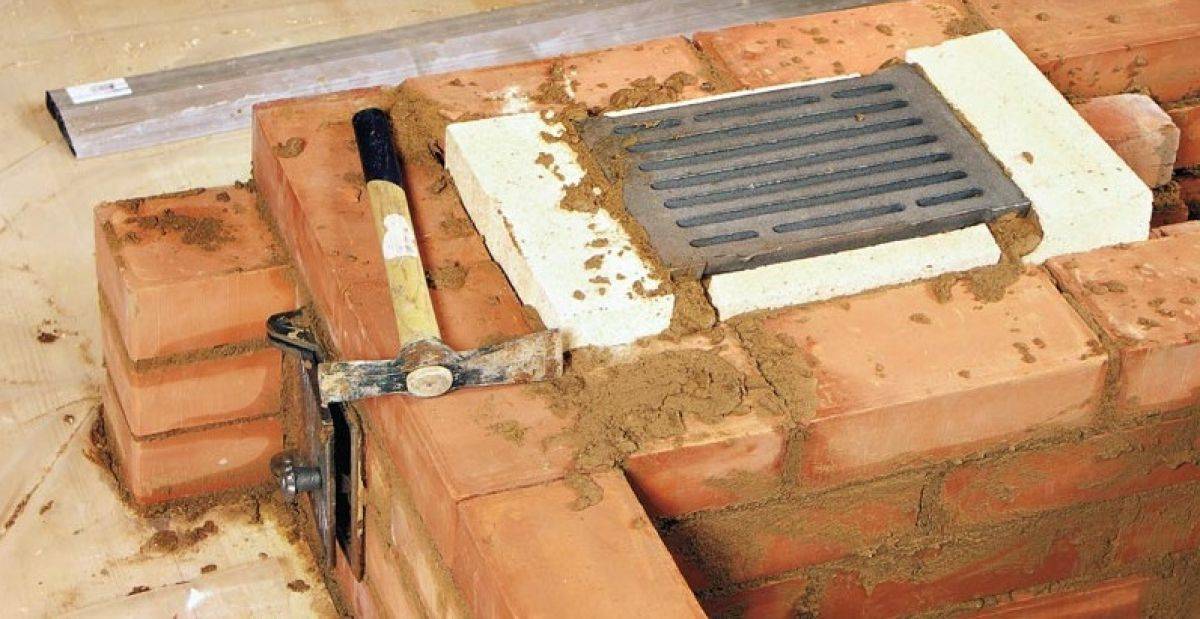

Установка колосников в печь

По краям должно оставаться не менее 5 мм, чтобы металл расширялся, не ломаясь

Установить колосники в печь несложно, но данный процесс имеет свои нюансы, которые нужно учитывать:

• Металл при нагревании расширяется. С каждой стороны должен быть зазор не менее 5 мм до стенок котла.
• Уступ для укладки решетки следует делать ниже края дверки на 10-12 см, чтобы угли не вываливались из топки при полной загрузке.
• Не следует вмуровывать колосник в топку, так как это чревато ее деформацией. Чтобы изделие не двигалось на упорах, в щели лучше положить крупный песок.

Чтобы не поранить руки, класть решетку нужно в строительных перчатках.

Технические характеристики

Существует множество видов печей, отличающихся размерами, типом используемого топлива и другими характеристиками. Потому и колосники для них будут тоже разными. Что касается материала самой печи, то он на выбор непосредственно не влияет. Решётки ставятся и в кирпичные, и в стальные, и в чугунные устройства.

Вид конструкции

Решётки бывают:

• монолитные;
• наборные;
• охлаждаемые.

Монолитные — это цельные конструкции. Размеры подбираются в зависимости от глубины и ширины топочной камеры.

Выпускаются подходящие для всех стандартных размеров топок. Этот вариант наиболее прост в установке.

Наборный вариант составляется из отдельных элементов-прутьев. Он используется, если не подобрать стандартный, например, в печах не заводского производства.

Важно! Часто прутья имеют клиновидную форму. При установке их располагают более узкой частью вниз. Это увеличивает срок службы

Это увеличивает срок службы.

Охлаждаемые используются в системах с теплообменниками. Они сделаны из трубок, по которым проходит теплоноситель. Таким образом, сам колосник охлаждается, а общий КПД возрастает. Этот вариант чаще используется в твердотопливных котлах. Температура внутри камеры достигает 1000°С. Благодаря охлаждению материал выдерживает подобную тепловую нагрузку.

Форма

Колосники различаются по форме полотна. Разные типы используются в различных конструкциях. Выпускаются такие виды решеток:

• плоские;
• корзинные;
• подвижные;
• балочные.

Фото 1. Корзинный колосник, сделанный из чугуна. Подобный тип устройство обычно устанавливают в каминах.

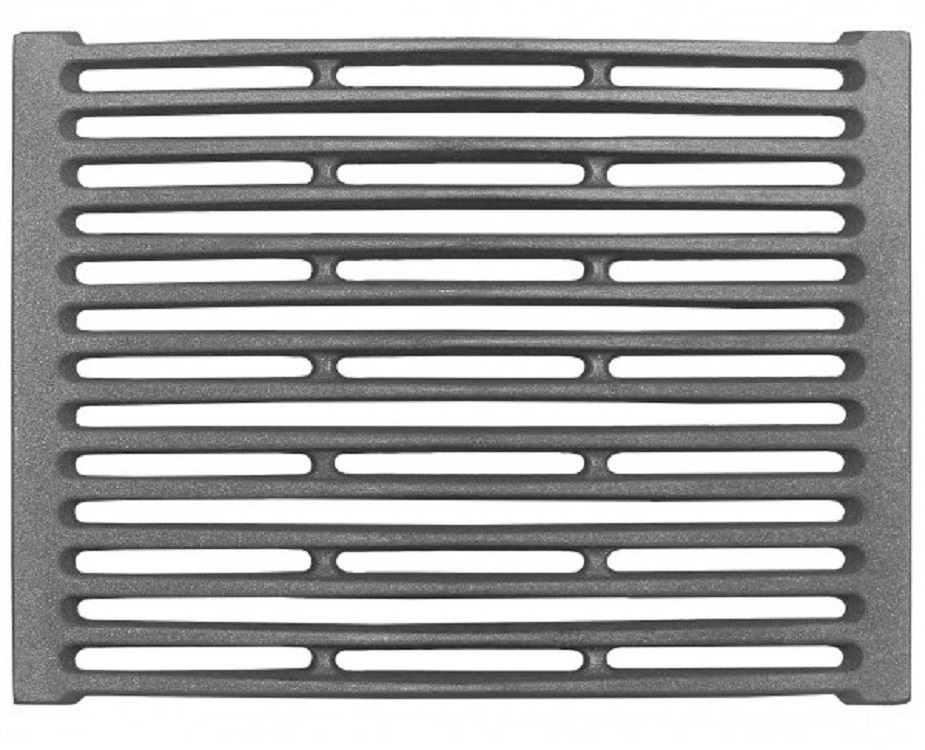

Плоские (или плиточные) — самый распространённый вид. Они ставятся не только в печи, но и в котлы, работающие на твёрдом топливе, а также в камины. Имеют прямоугольную форму. Размеры стандартные, подбираются в зависимости от габаритов топливной камеры.

У корзинных загнутые кверху края, из-за чего вся конструкция формой напоминает корзину. Такие конструкции ставятся в печи открытого типа, предназначенные для приготовления пищи. Поскольку подобные печи в настоящее время встречаются редко, и детали к ним также не слишком распространены.

Подвижные колосники устанавливаются в печах длительного горения, где требуется регулировать приток воздуха. Конструкция предусматривает возможность изменения ширины зазоров. Имеют несколько секций и вал, благодаря которому происходит перемещение. Оси вращения могут быть горизонтальными или вертикальными. Дополнительное достоинство — большее удобство при чистке.

Балочные состоят из отдельных перекладин (балок), которые бывают одинарными и двойными. Они, как правило, используются в печах нестандартного размера.

Материал

Температура в печи достаточно высокая, что вынуждает мастеров изготавливать решетки из специальных металлов:

1. Наиболее прочной является чугунная решетка для печи.
2. Существуют также стальные детали, наиболее популярным из которых является жаропонижающая сталь. Такие колосники не поддаются окислению и коррозии при горении пламени, а также не деформируются. Данные приспособления могут иметь разные размеры и формы, изобилие которых обеспечивает возможность выбора решетки даже для нестандартной модели печки.

Размер

Габариты изделия зависят от двух параметров:

• размеров топочной камеры печи;
• вида используемого топлива.

В оборудовании, работающем на дровах, торфе и топливных брикетах, чаще всего используется ширина в 150-350 мм (с шагом в 50 мм).

Глубина, как правило, составляет 180 или 250 мм. Наибольшие возможные размеры стандартных моделей — 900х800 мм.

При сгорании угля образуется больше вредных веществ. Поэтому и размеры решётки должны быть больше, от 300-350 мм по обеим сторонам.

В любом случае по краям оставляют зазоры не менее 5 мм. Они служат для компенсации расширения при нагреве.

Внимание! При выборе размера учитывается и вес одной закладки топлива. Габариты, в особенности толщина, подбирается таким образом, чтобы выдержать эту нагрузку

Цельные и наборные

Для удобного использования можно выбрать различные конструкции колосниковый решеток:

1. Цельные. имеют вид монолитных решеток, их не раскладываются на меньшие составляющие. У большинства производителей размеры колосниковых решеток для печи стандартные, ориентированы на наиболее популярные модели печей. Выбор размеров цельных деталей достаточно велик. Отдать предпочтение определенному товару следует учитывая площадь топливной поверхности.
2. Наборные колосники. Они имеют разборную форму, собираются самостоятельно. Количество их составляющих зависит от нужной площади устройства. Это гарантирует их универсальность, ведь колосниковая решетка для печи может быть выполнена в любом размере, подходит для нестандартных печей.

Колосники

Замерив температуру в топке, можно увидеть, что максимальный жар находится прямо над колосником, а под ним идёт активная воздушная вентиляция, она охлаждает решётку колосника снизу, не давая ей стать мягкой или расплавиться.

Отсюда вывод – чем больше воздуха подходит к колоснику, тем качественнее он охлаждается.

К этому стоит добавить, что необходимо следить за уровнем осыпающейся золы, чтобы поддувало не переполнялось, в противном случае циркуляция воздуха будет недостаточной, что затруднит охлаждение решетки колосника и быстро выведет её из строя.

Если печь планируется топить дровами, то решетку следует установить ближе к задней стенке, слегка приподняв дальний край, это улучшит тягу.

Под угольное топливо колосники закладывают горизонтально и на ряд ниже дверки топки, используют для этого штучные чугунные решетки, а не одну сплошную, так как она менее прочная и может быстро сломаться.

Варианты колосниковых решеток и их стоимость

В продаже представлены разные варианты колосниковых решеток для установки их в печи, камины и котлы. Как уже говорилось выше, изготавливаются эти изделия из чугуна или стали.

Оптимальным материалом всегда стоит рассматривать чугун. А лучшей сортом чугуна для изготовления жаропрочной фурнитуры является СЧ-15 (20). Маркировка об этом нередко проставляется непосредственно на изделии.

Колосниковые решетки, изготовленные из стали, стоят дешевле и весят значительно меньше чугунных аналогов. Однако, и срок их эксплуатации — значительно короче, так как они под воздействием высоких температур начинают деформироваться, приходя в негодность. И если приобретение планируется с расчётом на многолетнее повседневное использование печи, то стальные решетки лучше и вовсе не принимать в расчет. Они подойдут для декоративного камина, растапливаемого от случая к случаю, или для печи, которой пользуются нечасто. Например, это может быть уличный комплекс барбекю — можно сэкономить на стоимости изделия, а на период длительного простоя решетку с несложно снять и убрать в подсобное помещение.

Производством колосниковых решеток занимается немало литейных предприятий. Но не следует думать. Что формы и размеры изделий, как говорится, «берутся с потолка». В это сфере тоже имеется своя стандартизация.

Например, широким спросом пользуется продукция ЗАО «Литком» — «Рубцовского литейного комплекса ЛДВ». Все решетки изготавливаются в соответствии со стандартом СТО 3-2011 и разработанными жесткими техническими условиями. В таблице ниже представлены колосниковые решетки разных форм и линейных параметров, а также их стоимость на 2018 год.

Условные обозначения – довольно понятны.

«РУ» – решётка колосниковая для угля,

«РД» — решетка колосниковая для дров.

Изделия с такими индексами предназначены для печей, котлов и каминов бытового предназначения с максимальной тепловой мощностью до 8 кВт.

Если требуется решетка для более мощной печи или котла, то приобретается модель с добавленным буквенным индексом «П» — он обозначает предназначение изделия для промышленных печей или котлов, с тепловой мощностью от 8 до 100 кВт.

Иллюстрация	Наименование изделия	Линейные размеры, мм	Масса, кг	Примерная стоимость, руб. (2018 г)
	Промышленная колосниковая решетка РУ-П-10	350×100	4.5	520
	Чугунная бытовая колосниковая решетка РУ-1.	250×250×20	4.05	520
	Бытовая колосниковая решетка РУ-2.	300×200	4.6	500
	Бытовая колосниковая решетка РД-8.	245×220	4.1	450
	Бытовая колосниковая решетка РД-4.	250×250×25	4.9	565
	Каминная колосниковая решетка РД-7.	290×135	1.66	290
	Бытовая колосниковая решетка РУ-5.	300×250	3.6	430
	Колосниковая решетка катализатор РД-9.	300×200	4.2	555
	Бытовая колосниковая решетка РД-6.	380×250	6.4	695
	Бытовая колосниковая решетка РД-5.	300×250	5.65	695
	Промышленная колосниковая решетка РУ-П-2.	520×200	14.1	1925
	Промышленная колосниковая решетка РУ-П-1.	410×200	9.96	1430
	Промышленная колосниковая решетка РУ-П-5.	910×250	33.3	3990
	Промышленная колосниковая решетка РУ-П-11.1	550×230	20.82	2395
	Промышленная колосниковая решетка РУ-П-11.3	800×230	30.55	3490
	Промышленная колосниковая решетка РУ-П-11	618×230	23.4	2685

Безусловно, показанным в таблице ассортиментом одного производителя вовсе не ограничивается предложение специализированных магазинов. Чтобы определиться с выбором этого элемента печеной фурнитуры, если значение аббревиатуры в названии модели непонятно, можно проконсультироваться с продавцом или со специалистом в этой области. Но приобретать колосниковую решетку неясного происхождения — не стоит, так как она может подвести в самый ненужный момент. А подделки встречаются, причем, даже изготовленные их каких-то неясных по составу сплавов, но выдаваемых за качественный серый чугун.

Важно помнить, если заявленный материал изготовления решетки — чугун, то она по умолчанию не может быть слишком легкой и привлекательно дешевой

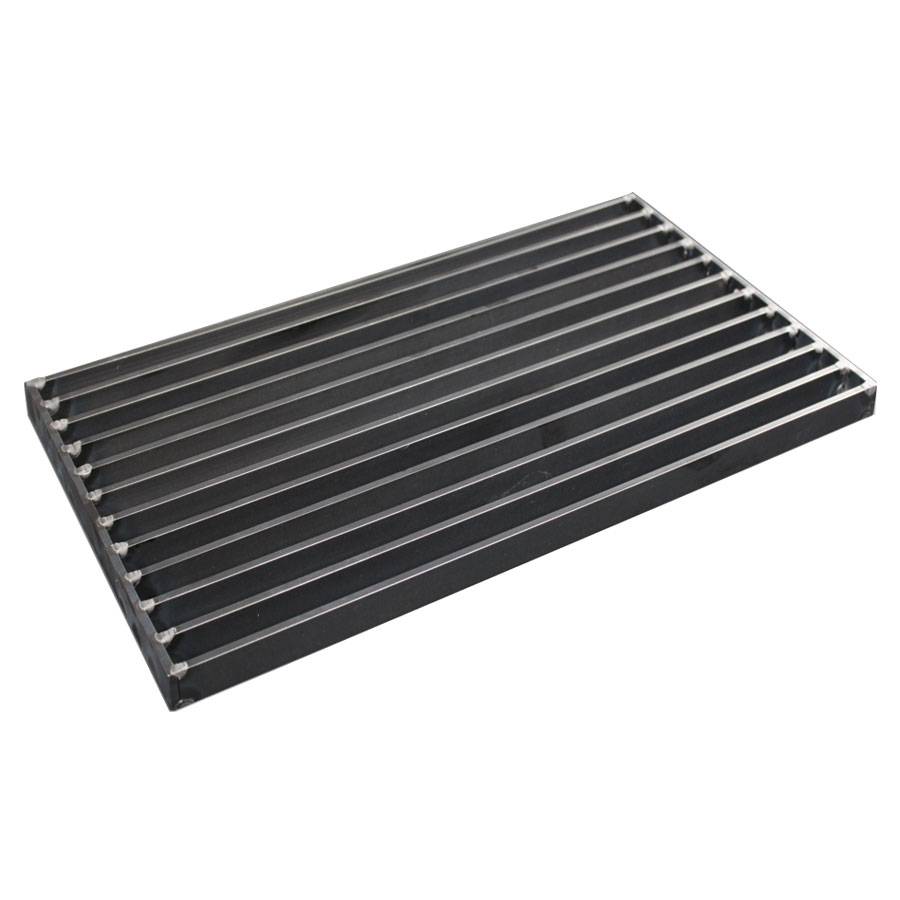

Изготовление колосников своими руками

Своими руками можно сварить колосниковую решетку из металлических уголков

Чтобы сделать колосники для печки своими руками, потребуются такие инструменты и материалы:

• сварочный аппарат;
• болгарка;
• угольник;
• рулетка;
• струбцины;
• керн.

Методика сборки решетки одинакова для всех видов стального проката:

1. Провести замеры, составить схему с учетом проемов для тепловой деформации.
2. Изготовить упоры. После зачистки металла приварить их к внутренним стенкам топки.
3. Выпилить боковины колосника. Затем нарезать перекладины нужной длины.
4. Если топка имеет круглое или овальное сечение, выгнуть отрезки, чтобы заполнить проемы.
5. Закрепить боковины и перекладины струбцинами. Сварить детали между собой.

Осталось установить готовый колосник на место и провести контрольную топку. Если планируется использовать все доступные виды горючего, целесообразно сделать сменные решетки для угля и древесины.

Делаем выводы

Оптимальным выбором колосников для камина или буржуйки является чугун, так как он долговечный и имеет большой запас прочности. Так же к преимуществам можно отнести возможность монтажа в металлические и кирпичные печи. Основным критерием при выборе типа решетки можно назвать площадь зазоров и масса закладываемого топлива .

Установка монолитных моделей несколько проще, а наборные — оптимальный выбор для решеток, имеющих нестандартные размеры. При монтаже обязательно оставить зазоры на возможность расширения металла .
