Комбинированный котел для отопления частного дома: особенности конструкции, рейтинг лучших моделей

Классификация котлов

Отопительные котлы классифицируются по ряду признаков:

1. Вид применяемого топлива;
2. Способ установки и размещения;
3. Тип камеры сгорания и метод удаления дыма;
4. Материал, конфигурация теплообменного аппарата;
5. Наличие функции производства горячей воды;
6. Обеспеченность встроенным оборудованием.

Котлоагрегаты в своей работе реализуют принцип преобразования потенциала энергоносителя в тепловую энергию, которая передается жидкому теплоносителю (воде, антифризу) или водяному пару. Главными видами топлива для теплогенераторов являются природный и сжиженный газ, электроэнергия, твердое топливо – уголь, торф, пеллеты, дрова и другие, жидкие энергоносители – дизтопливо, мазут, отработанное масло.

Чаще всего тип топлива выбирают по критериям доступности и стоимости. Самым популярным и дешевым является природный газ. Далее следуют твердые виды топлива, жидкие энергоносители и электричество, причем последние отличаются высокой стоимостью.

По варианту установки котлы делятся на настенные и напольные.

Настенные устройства отличаются малыми габаритами, могут устанавливаться в частных домах и квартирах, имеют ограничения по мощности в 40 кВт. Следует отметить, что котлы на твердом топливе в настенном исполнении не выпускаются – это обусловлено конструкцией устройств и способом сжигания топлива.

Напольные теплогенераторы более массивны, тепловая мощность некоторых моделей достигает сотен киловатт. Теплообменники напольных версий котлов чаще всего выполняются из чугуна, обладают повышенной коррозионной стойкостью и длительным сроком службы.

Настенные теплогенераторы оснащаются обычно стальными теплообменными аппаратами. Сталь имеет меньший вес по сравнению с чугуном, несколько уступает и продолжительность ее службы. Теплообменники из нержавеющей стали и меди встречаются довольно редко.

По устройству камеры сгорания отопительных агрегатов и способу удаления дымовых газов выделяют 2 типа:

1. Закрытая камера – принудительное дымоудаление;
2. Открытая камера – дым удаляется за счет естественной тяги.

Принудительное дымоудаление реализуется с помощью встроенных вентиляторов, из открытых камер дым удаляется по дымовым трубам за счет естественной тяги.

Котлы для систем отопления различаются по обеспеченности встроенным оборудованием.

Встроенные циркуляционный насос и вентилятор котла отопления

Некоторые модели полностью укомплектованы встроенным оборудованием – расширительным баком мембранного типа, циркуляционным насосом, группой безопасности, вентилятором.

Другие модели (чаще всего напольные) могут иметь частичный набор оборудования или не иметь его совсем. В этом случае недостающие устройства приобретаются и монтируются отдельно.

По функции производства горячей воды теплогенераторы делят на 3 вида:

1. Одноконтурные;
2. Двухконтурные;
3. Изделия со встроенным бойлером.

Одноконтурные изделия предназначены для обеспечения нужд отопления. Но при этом существует возможность подключения бойлера косвенного нагрева через трехходовой клапан или другими методами.

Двухконтурные агрегаты имеют второй контур (теплообменник) для нагрева водопроводной воды.

Двухконтурный настенный котел

Производство воды в этом случае имеет ограниченный характер (15 – 20 л/мин) и не сможет обеспечить более крупных потребностей. Стоит отметить, что производство горячей воды в двухконтурных моделях имеет приоритет – отопление при нагреве воды временно отключается.

В случае встроенного бойлера ситуация несколько иная – имеется определенный, обычно не больше 100 литров, запас горячей воды и при нагреве воды влияние на систему отопления незначительно.

Кроме вышеуказанных критериев классификации можно отметить еще один – энергозависимость. Большинство современных версий котлов обычно полностью зависят от наличия электрической энергии, но существуют и энергонезависимые варианты изделий.

Устройство универсальных котлов и их принцип работы

Гибридные модели с двумя топливными камерами могут иметь разное конструктивное решение. Обычно главное отличие состоит в расположении топливных камер внутри корпуса.

В зависимости от этого параметра выделяют две разновидности котлов:

1. Дровяную топку устанавливают в нижней части. Там размещают зольник и колосниковую решетку. Герметичную камеру сгорания в этих моделях располагают над топкой. Две камеры соединены общим дымоходом. Однако отверстия в дымоходе открываются только во время работы определенной камеры. Патрубок из нерабочей топки на это время перекрывает специальная заслонка. Ее работой можно управлять автоматически или вручную.
2. Есть модели с камерами, расположенными на одной линии. Они разделены вертикальной стенкой и объединены общим дымовым каналом. Для охлаждения дыма до температуры в 150°С дымовые каналы имеют несколько ходов.

Принцип работы двухкамерных гибридных котлов выглядит следующим образом. Дрова применяют в качестве основного топлива и закладывают в топку. Если агрегат работает на полной мощности, то порция дров сгорит за 5 часов максимум. Как только пламя в первой топке начнет затухать, а температура теплоносителя понизится, в работу автоматически вступает газогорелочное приспособление, установленное во второй камере. Это позволит поддерживать заданную температуру теплоносителя до следующей загрузки порции дров.

Однако после запуска газовой горелки гибридный агрегат не может самостоятельно перейти на работу с использованием дров. Объясняется это тем, что в домашнем хозяйстве нет возможности организовать автоматическую подачу топлива в камеру. Человек должен вручную загрузить новую порцию дров и выключить горелку в газовой камере.

Правила выбора комбинированного котла

При выборе гибридного агрегата для отопления частного дома в первую очередь руководствуются необходимой мощностью оборудования, которая обеспечит эффективность системы отопления. Этот показатель не должен зависеть от количества используемых контуров.

Нет смысла покупать мощное нагревательное оборудование, надеясь, что система автоматики сама отрегулирует его работу. Это будет способствовать перерасходу энергоносителя, работе агрегата вхолостую и быстрому выходу его из строя. Также из-за этого будет образовываться много конденсата, который приведет к коррозии металлических элементов.

Однако полученное значение нужно откорректировать с учетом этажности дома, высоты помещений, степени утепления и материала ограждающих конструкций, количества окон и дверей, климатических особенностей региона. Специалисты рекомендуют делать запас мощности в пол киловатта, но на многоконтурную систему нужно добавить 30% мощности.

При выборе котла учитывайте необходимость обеспечения дома горячей водой. Можно установить одноконтурный агрегат и отдельно купить бойлер. Этот вариант предпочтителен для дома с большим количеством жильцов. Двухконтурные модели подойдут для отопления и нужд ГВС в постройках, где проживает семья из 4-6 человек.

Также обращайте внимание на габариты и вес нагревательного агрегата, материал, из которого он сделан, комплектацию. Система автоматического управления облегчит эксплуатацию котла и управление его работой

Как выбрать хороший комбинированный котел

Выбор комбинированного котла зависит от сферы его применения.

Тип котла в зависимости от топлива

Зависимо от вариантов используемого топлива, комбинированные котлы бывают таких видов.

1. Газ/электричество – электроэнергия применяется для быстрого нагрева воды. Если есть проблемы со стабильностью работы электросети, для разогрева жидкости используется газ.
2. Дрова/газ – автономные, экономичные в плане работы отопительные установки. Подходят для отопления построек, которые находятся в отдаленных регионах, где наблюдаются частые перебои с электроэнергией.
3. Дрова/электроэнергия – универсальные в плане применения комбинированные котлы. Внутри есть отдельная топочная камера, а также ТЭНы для нагрева воды. При перебоях с электроэнергией, можно использовать дрова.

Отдельная группа отопительного оборудования – многотопливные установки. В таких котлах может использоваться электроэнергия, газ, дрова, специальные гранулы, брикеты, можно комбинировать различные типы топлива между собой в процессе работы самого котла.

Критерии выбора

Правильный выбор комбинированного котла – это необходимость рассмотрения различных параметров подобного оборудования на основе личных требований в плане характеристик, эксплуатационных особенностей.

Параметр мощности. Средний показатель – 1 кВт тепловой энергии на 10 м.кв. отапливаемой площади. Подобный расчет приблизительный, так как на эффективность отопления влияет множество факторов. Основные их них – используемый тип теплоизоляции, толщина стен здания, количество этажей постройки, высота потолков. Чтобы котел эффективно отапливал помещений, рекомендуется выбирать его с запасом мощности в 25%.
Помимо отопления, обеспечение горячим водоснабжением

Если нужно получать горячую воду для технических и бытовых целей, рекомендуется обратить внимание на модели комбинированных котлов с накопительными емкостями.
Тип системы управления. Она может быть ручной, автоматической.
Защитная автоматика для отключения отопительного оборудования в экстренных ситуациях.
Особенности монтажа комбинированного котла, комплектация.
Габариты отопительного оборудования, его масса.
Типы используемого топлива.
Материалы изготовления корпуса, отдельных частей комбинированного котла.
Наличие дополнительных функций, конструкционных элементов

Современное отопительное оборудование может дополняться автоматической регулировкой тяги, горелкой, инжекторами, отдельными поверхностями для приготовления пищи, шумоизоляционным кожухом.

Получить подробную информацию об основных параметрах можно из технического паспорта, который прикладывается к отопительному оборудованию. Здесь же указываются правила по сборке, подключению котла, а также особенности обслуживания установки.

Минусы комбинированных котлов

Они не лишены и недостатков.

Большие размеры и вес

Габариты таких котлов больше, особенно если встроены сразу две топки, поэтому понадобится топочная комната больших размеров.

Справка. Большинство моделей — напольные. На стену вешаются только некоторые, работающие на электричестве и газе.

Сложность установки

Даже традиционный котёл установить не всегда просто. Если используются дрова, уголь или пеллеты, обязательна установка дымохода.

Фото 1. Три варианта схемы обустройства дымохода для котла, использующего твердое топливо.

Для газового отопления понадобится подключение к газопроводу, а для электрического — к электрической сети.

Внимание! Если используется газ, придётся получать разрешение на установку от газовой службы

Высокая цена

Поскольку конструкция котла более сложная, то и стоимость выше. Но этот недостаток окупается экономией ресурсов при эксплуатации.

De Dietrich GT 123

Технические характеристики:

• мощность – 21 кВт;
• КПД – 90 %;
• топливо – газ/дизель;
• способ монтажа – напольный;
• камера сгорания – открытая;
• подключение – стандартная сеть 220 В;
• габариты — 860/570/565 мм;
• вес — 146 кг.

Общие сведения о модели

Секционный чугунный котел высокой производительности. Материал изготовления чрезвычайно устойчив к механическим повреждениям, воздействиям окружающей среды, в том числе проявлениям коррозии.

Модель может использоваться в качестве основного или резервного отопительного прибора в загородных домах, на дачах, прочих жилых строениях частного сектора.

Предназначен для эксплуатации с газовой или жидкотопливной горелкой. Обладает теплообменником с горизонтальными каналами и турбулизаторами для эффективного отвода дыма, угарных газов.

Встроенная панель управления предназначена для управления работой горелки. Содержит элементы, позволяющие обеспечить безопасное функционирование агрегата, устанавливать оптимальный температурный режим. Наличие электронной программируемой системы регулировки способствует быстрому изменению показателей температуры котловой воды.

Агрегат может быть дополнен функциональным блоком дистанционного управления, что позволяет регулировать параметры работы системы из другого помещения. Подключаться котроллер может как беспроводным, так и проводным способом. Панель управления снабжена электронным дисплеем для установки оптимальных режимов работы. Стоимость модели – от 46000 рублей.

Плюсы и минусы

Комбинированный отопительный котел De Dietrich GT 123 отличается использованием качественных материалов изготовления, надежной сборкой, эффективной реализацией технических решений. Готовые изделия предлагаются потребителю лишь после прохождения испытаний и строгого контроля качества. Все это способствует продолжительной службе и надежности отопительной системы при эксплуатации.

Среди прочих достоинств модели стоит отметить:

• Функционирование как от жидкотопливной, так и газовой горелки.
• Скромные габариты при достойной мощности.
• Компактный дизайн.
• Легкую транспортировку и простоту монтажа (возможность применения специальных ручек и штанг для удобного перемещения).

Охарактеризовать котел De Dietrich GT 123 можно как низкотемпературную модель. Среди недостатков стоит отметить лишь сравнительно невысокую максимальную мощность.

Монтаж котла должен производиться способом, который обеспечивает беспрепятственный доступ к агрегату со всех сторон. Допустимое расстояние до корпуса, а также расположение элементов для подачи и отвода воздуха при сгорании определяются исключительно специалистами на основе действующих предписаний.

Двухконтурные (43 000 — 99 000 ₽)

К данной группе относится крупногабаритное, универсальное оборудование комбинированного типа. Его особенность – возможность одновременного обогрева помещений, подачи горячей воды для бытовых и технических целей.

Место и название товара	Рейтинг	Средняя цена
	5.0/5	98 975 ₽
	4.8/5	43 800 ₽
	4.6/5	98 975 ₽
	4.2/5	98 975 ₽
	3.7/5	98 975 ₽

1 место

Каракан 20 ТЭГВ, 20 кВт

5.0 6 оценок ~98 975 ₽

Характеристики

• тип камеры сгорания: открытый
• монтаж: напольный
• размеры (ШхВхГ): 455x785x820 мм
• энергонезависимый: да
• управление: механическое
• вес: 101 кг

Смотреть все характеристики и цены



2 место

Каракан 30 ТЭГВ, 30 кВт

4.8 ~43 800 ₽

Характеристики

• тип камеры сгорания: открытый
• монтаж: напольный
• размеры (ШхВхГ): 480x910x940 мм
• энергонезависимый: да
• управление: механическое
• вес: 125 кг

Смотреть все характеристики и цены



3 место

Dragon KR-ГВ-20

4.6 ~98 975 ₽

Характеристики

• тип камеры сгорания: открытый
• монтаж: напольный
• размеры (ШхВхГ): 500x1246x920 мм
• энергонезависимый: да
• управление: механическое
• вес: 210 кг

Смотреть все характеристики и цены



4 место

CTC 1200 Family, 45 кВт

4.2 ~98 975 ₽

Характеристики

• напряжение сети: однофазное
• горелка: приобретается отдельно
• тип камеры сгорания: открытый
• монтаж: напольный
• размеры (ШхВхГ): 581x936x967 мм
• циркуляционный насос: встроенный
• управление: электронное
• функции: защита от замерзания, подключение теплого пола, индикация включения, защита от перегрева
• вес: 170 кг

Смотреть все характеристики и цены



5 место

Atem Житомир-3 КС-ГВ-012 СН, 12.5 кВт

3.7 3 оценки ~98 975 ₽

Характеристики

• тип камеры сгорания: открытый
• монтаж: напольный
• размеры (ШхВхГ): 230x800x500 мм
• энергонезависимый: да
• управление: механическое
• функции: защита от перегрева
• вес: 52 кг

Смотреть все характеристики и цены



Устройство котла

В целом он устроен так же, как и обычный. Но есть отдельные особенности, связанные с использованием нескольких ресурсов.

Котёл включается в систему водяного отопления. Твёрдое или жидкое топливо сгорает, нагревая воду в теплообменнике. Она по трубам двигается к радиаторам, где и отдаёт тепло. Затем остывшая жидкость возвращается в теплообменник.

Фото 2. Внутреннее устройство комбинированного котла: показана возможность отопления при помощи дров или газа.

С электричеством принцип нагрева немного другой. Используется ТЭН, который нагревает воду в баке.

Справка. Переключение между различными способами нагрева происходит автоматически или в ручном режиме. В последнем случае заменяется горелка или вся топка целиком. А в первом присутствует сразу две топочных камеры и/или ТЭН.

Какие элементы входят в конструкцию и как они взаимодействуют?

Основные части котла такие:

• топка;
• горелка;
• ТЭН;
• теплообменник;
• автоматика;
• корпус;
• выходной патрубок.

Иногда присутствует одна топочная камера, способная обеспечить сгорание двух видов сырья. В других случаях устанавливают сразу две, для твёрдых и жидких видов.

Теплообменник, как правило, делается из труб. Тогда при том же объёме площадь поверхности больше, и жидкость нагревается быстрее. Он расположен рядом с топкой, как правило, сверху или снизу. А если их две, змеевик находится между ними. К теплообменнику подсоединяются патрубки для подключения системы трубопровода.

Автоматическое управление значительно упрощает использование котла. Поддержание заданной температуры происходит без вмешательства человека. Её измеряют датчики. При необходимости заслонка открывается больше или меньше. Таким образом регулируется приток кислорода и интенсивность горения. Регулируется и сила нагрева ТЭНом. Если один из видов сырья недоступен, устройство переключится на другой. Параметры настраиваются на контрольной панели. У некоторых моделей есть и пульт управления.

Корпус котла изготавливается из стали или чугуна. Для теплоизоляции его делают двойным. В более дорогих моделях присутствует и шумоизоляция.

Особенности конструкции

Специфика устройства котла связана с использованием различных источников тепла и зависит от видов топлива. Возможны такие варианты:

1. Две топочные камеры вместо одной.
2. Сочетание топки и ТЭНа.
3. Съёмный бункер для пеллет и механизм автоматической подачи.

Эти особенности и приводят к увеличению размеров котла.

Достоинства и недостатки

Котлы комбинированные универсальные обладают следующими достоинствами:

• не требуется выбор строго определенного вида топлива;
• отопление дома автоматически продолжится в случае перебоев электро и газоснабжения;
• несколько контуров котла позволяет подключить одновременно систему теплых полов и радиаторы;
• теплое водоснабжение осуществляется благодаря наличию теплообменного узла, что гарантирует повышенную производительность системы отопления;
• возможность установки бойлерного накопителя;
• возможность экономии бюджета благодаря выбору топлива;
• экономия пространства благодаря компактным габаритам установки;
• высокая экологичность;
• повышенный  КПД;
• котел работает автоматически и не требует дополнительного вмешательства человека при переключении на другой вид топлива.

Однако, не смотря на большое количество преимуществ котлы, обладают и рядом недостатков:

• высокая цена;
• требуется отдельное помещение для хранения альтернативных видов топлива;
• полезная мощность в пределах 30 кВт.

Принцип работы и особенности элементов

Внутреннее устройство котла

Универсальные котлы представлены в достаточно широком модельном ряде.

Некоторые из моделей способны работать на 4-х видах топлива, но чаще встречаются двух топливные.

Также различия заключается в наличии либо отсутствии дополнительного контура. Одноконтурные котлы применяются только непосредственно по назначению – отопление помещений. Двухконтурные  комбинированные котлы позволяют наладить  и горячее водоснабжение.

Объясняется этот факт увеличенным весом за счет изготовления из чугуна. Предпочтение чугуну отдают производители котлов по причине отличных показателей устойчивости к коррозии.

Все из представленных на рынке моделей оснащены автоматическим управлением по настройкам, установленным пользователем. Это касается регулировки параметров работы и контроля. Для перехода на другой вид топлива некоторые из котлов оснащаются двухступенчатыми горелками.

Конструкция котла представляет из себя камеры расположенные друг над другом. Горелки, снабжаемые принудительным притоком кислорода при помощи вентилятора менее уязвимы к изменению давления  газа в трубопроводе.

Комбинированные котлы это отличный выбор в качестве устройства для отопления. Благодаря своей универсальности они активно завоевывают популярность среди населения сел и городов.

Открытая и закрытая система отопления

Ошибка №13
На открытую систему отопления нельзя ставить современные газовые котлы.

Действительно, все последние модели в основном рассчитаны для закрытых систем. В них поддерживается стабильное давление и при его снижении срабатывает датчик, который отключает нагревательный прибор.

Падение давления, как правило, свидетельствует об утечке. При установке современного газового котла на открытую систему вам всего на всего нужно донести до датчика информацию, что давление в системе изначально низкое, и это ни коим образом не говорит о проблемах в отоплении.

Это делается элементарным замыканием проводов датчика между собой.

После этого, если вы в дальнейшем не будете осушать систему и сливать воду, котел будет работать без проблем.

Ошибка №14
Единственный нюанс – не все производители считают подобный лайфхак гарантийным случаем!

Поэтому заранее уточняйте данный момент у продавца.

Лучшие пиролизные твердотопливные котлы

Принцип работы подобных установок основан на дожиге пиролизных газов, образующихся вследствие сгорания топлива в обедненной кислородом среде. Такое решение обеспечивает большую энергоэффективность и длительный период работы оборудования на одной закладке.

Attack DP 25 Profi

5

★★★★★ оценка редакции

100% покупателей рекомендуют этот товар

Новинка 2021 года от известного производителя теплотехники из Словении вобрала в себя все передовые идеи и технологические решения мировых лидеров данной отрасли. Пиролизный котел Attack DP 25 Profi — это высокоэффективная и экономичная котельная установка мощностью 25 кВт, предназначенная для работы с древесиной и ее производными. Позволяет использовать дрова длиной 1 м.

Главная особенность устройства — электронное управление процессами горения и циркуляции теплоносителя с выводом всех показателей на дисплей. Автоматика самостоятельно подстраивает мощность агрегата под реальную потребность дома в тепле. Длительность работы на одной закладке достигает 12 ч. Стоимость — 95000 руб.

Достоинства:

• Высокоэффективный теплообменник.
• Внушительный КПД.
• Модуляция мощности.
• Автоотключение после выгорания топлива.
• Контур доохлаждения воды (дополнительная защита от перегрева).
• Простота обслуживания.

Недостатки:

Внушительные массогабаритные показатели.

Отличная котельная установка для организации экономного отопления жилых домов, мастерских, магазинов.

Buderus Logano S171-50 W

4.9

★★★★★ оценка редакции

92% покупателей рекомендуют этот товар

Buderus Logano – классический дровяной одноконтурный котлоагрегат с электронным управлением. Мощности в 50 кВт достаточно для обогрева немаленького частного дома в 2-3 этажа или производственного помещения. КПД агрегата достигает 90% за счет продуманной конструкции дожига пиролизных газов и контроля интенсивности горения.

Главная особенность модели — наличие электроники, которая позволяет управлять бойлером, удаленно контролировать работу котла, интегрировать его в систему «умный дом» и т.д.

Достоинства:

• Энергоэффективность.
• Технологичность.
• Удобная загрузка и простое обслуживание.
• Высокая безопасность.

Недостатки:

• Большой вес (466 кг).
• Цена – без малого 220 тысяч.

Данная модель станет отличным (хотя и весьма недешевым) решением при создании автономной отопительной системы в большом коттедже или на предприятии.

Траян Т15 2-КТ

4.8

★★★★★ оценка редакции

88% покупателей рекомендуют этот товар

Современный дровяной пиролизный котел предназначен для отопления и горячего водоснабжения зданий и сооружений, площадью до 150 м2. Корпус агрегата выполнен из жаропрочной стали толщиной 5 мм. При мощности 15 кВт длительность горения на одной закладке составляет 8 ч.

Модель оснащена автоматическим регулятором подачи воздуха, который позволяет изменять мощность в диапазоне от 40 до 100%, где и достигается наибольший КПД в 82-85%.

Достоинства:

• Два контура нагрева.
• Возможность установки ТЭН.
• Длительный период автономной работы.
• Надежность и безопасность.
• Доступная стоимость – чуть больше 58 тысяч.

Недостатки:

• Возможна установка только в систему с естественной циркуляцией теплоносителя.
• Не самый высокий КПД.

Траян подойдет для организации отопления и ГВС в частных домах, производственных и офисных помещениях, магазинах.

Kiturami KF 35A

4.7

★★★★★ оценка редакции

72% покупателей рекомендуют этот товар

Китурами — современный пиролизный котлоагрегат, предназначенный для работы с древесными отходами, что позволяет значительно сократить эксплуатационные расходы владельца на отопление. При номинальной мощности 24 кВт КПД отопления составляет 92%, а системы ГВС — 91%. Длительность работы (до 16 часов) обеспечивается большим объемом топочной камеры, которая вмещает до 50 кг дров.

Главной особенностью модели является теплообменник, выполненный из нержавеющей стали. Такое решение обеспечивает длительный срок службы и исключает появление накипи. Управление — электронное.

Достоинства:

• Экономичность.
• Неплохая тепловая мощность.
• Внушительный КПД.
• Полное электронное управление.
• Высокий уровень безопасности.

Недостатки:

Высокая стоимость – от 110 тыс. рублей.

Отличная модель для автономного отопления частного дома, площадью до 240 м2, которая также решит и вопросы с горячим водоснабжением.

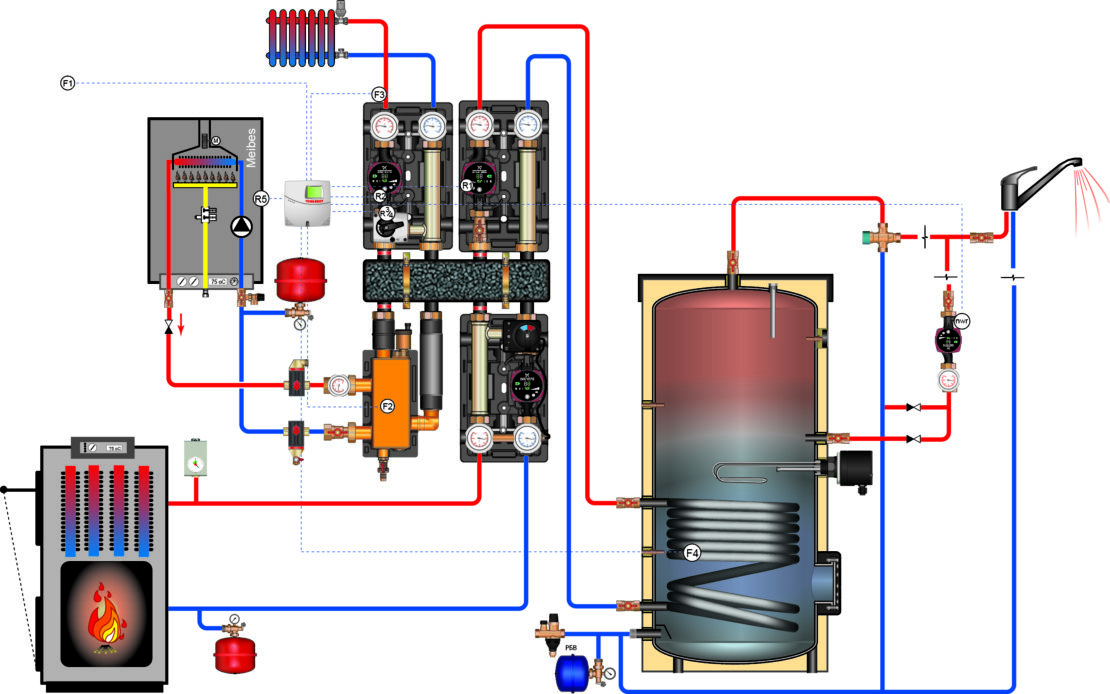

Схема подключения двух типов котельного оборудования

Запуск твердотопливного топливного отопления совместно с электрическим довольно часто встречающееся решение инженерно-технической мысли. Благодаря такому решению, отпадает вероятность случайного остывания системы отопления, не допускается охлаждение нагревательного прибора, и тепло в помещении будет постоянным. Твердотопливный котел используется чаще всего в роли основного источника обогрева, тогда как электрокотел для отопления, в резерве. В случае спада температуры, включается электрический нагреватель.

При эксплуатации твердотопливного оборудования, возникает необходимость периодического контроля людьми – для загрузки новой партии топлива.

Конструкция комбинированного котла

Главная задача хозяина домовладений, смотреть за температурным режимом в помещении. Электрокотлы вполне могут справиться с этой задачей и не дадут остыть отопительной системе.

Рабочий процесс выглядит примерно так: котел с дровяным отоплением соединен цепью с  электронагревательным котлом. Электрический котел используется не постоянно. Аппарат остается в резерве – готов к подключению, после остывания системы. После того как в топочном отсеке заканчивается топливо и теплоноситель опустится до температуры 45 градусов. Необходимым условием данной схемы является бойлер.

Основные элементы, потребляющие мощность отопительного котельного оборудования:

• радиатор отопления – до 25кВт;
• отопительная система теплые полы – до 20 кВт;
• бойлер – не менее 250 литров.

Насос прогоняет воду в трубопроводе, своевременно сигнализируя о падении температуры контуре отопления. После того как датчик улавливает температуру опускающуюся ниже критической, включается в работу электрокотел, который обеспечивает дальнейшие комфортные условия пребывания в помещении. За температурой горячего водоснабжения следит другой датчик.

Принцип работы такой же, как и в котле. При опускании температуры, датчик подает сигнал на электрический нагреватель и производится обогрев системы горячего водоснабжения с помощью тока. Хорошо подключенное оборудование комбинированного отопления обеспечит комфортные условия пребывания.

https://youtube.com/watch?v=G4QwXU_uW6k

Электро-дровяные котлы

Основные элементы агрегата:

• топочная камера – расположена внизу, внутри – колосниковая решётка (на неё помещаются дрова размером до 60 см), под которой – ёмкость для сбора золы;
• над топкой находится теплообменник с ТЭНами, поверхность которого обдувает горячий воздух, образующийся от сгорания дров;
• блок управления, отслеживающий температуру теплоносителя и подающий напряжение на электронагреватели в случае её снижения;
• всё это находится внутри корпуса, из которого выходит дымоход.

Электро-дровяной котёл: вид в разрезе

Принцип работы котла следующий:

1. В процессе растапливания топки и прогорания дров выделяется жар, который передаётся на теплообменник.
2. Механический терморегулятор либо вентилятор совместно с датчиком поддерживают заданный температурный режим, а ТЭНы находятся в выключенном состоянии.
3. При сгорании дров происходит остывание воды, это фиксирует датчик температуры, по сигналу которого, при охлаждении носителя до ограничительной точки, включается ТЭН, и котёл переходит на электричество.
4. После того, как в топку поступает новая партия дров, вода подогревается твёрдым топливом, происходит отключение ТЭНов до следующего остывания.

Разрез котла с тэном

Сильные стороны:

• благодаря комбинированной системе, дом остается тёплым всегда, и даже, если дрова не были подложены в необходимое время, не произойдёт заморозки труб, т.к. произойдёт автоматическое включение ТЭНов;
• если учёт электричества происходит по многотарифной схеме, то выгодно так рассчитать время, чтобы ТЭНы включались в ночной период, кроме того, это удобно – не придётся вставать, чтобы подкинуть в топку дрова.

Слабые стороны:

• полезный объём топливника «съедается» нагревателями, в результате уменьшается время горения с одной загрузки;
• производительность системы отопления зависит также от электроснабжения;
• дороговизна;
• при включении электронагревателей уменьшается КПД.

Недостатки комбинированных котлов

«Лишний» расход энергоресурсов

Этот недостаток выходит на первое место в комбинированных котлах, в которых основным или вспомогательным видом топлива является электроэнергия. Каждый нагревающая установка, использующая для подогрева теплоносителя жидкое, твердое или газообразное топливо должна быть подсоединена к дымоходу. Если конструкция вашего универсального отопительного котла позволяет использовать твердое топливо электричество, то в этом случае неизбежен повышенный расход электроэнергии. Это связано с тем, что часть тепла от нагреваемой ТЭНом воды в теплообменнике будет улетучиваться через дымоход.

Понижение КПД

Отопительные установки, использующие твердое топливо в качестве основного, обладают самым низким КПД, что связано с низкой теплоемкостью этого вида энергоресурсов. В зависимости от используемого топлива, конструкции дымохода и самого отопительного агрегата, наличия или отсутствия автоматического управления, климатических факторов и ряда других параметров будет повышаться или понижаться КПД котла. Но даже в самых оптимальных условиях, коэффициент полезного действия такого аппарата редко превысит 80%. Низкая стоимость твердого топлива и возможность использования котла в качестве утилизационной установки нивелирует этот минус.

Запуская же ТЭН для подогрева теплоносителя в комбинированном котле, вы заранее «соглашаетесь» на еще большее снижение КПД отопительной установки (хотя у электрокотлов этот показатель один из самых высоких). Это связано с уменьшенным размером резервуара, используемого для подогрева теплоносителя, в который невозможно встроить много нагревательных элементов. Помимо этого, использование электроэнергии в качестве вспомогательного энергоносителя обуславливает включение в конструкцию установки для автономного отопления помещений ТЭНов пониженной мощности. Эта особенность котлов, использующих дрова электричество в качестве топлива, наиболее характерна для моделей повышенной мощности.

Отсутствие автоматического управления

Устройства для автономного обогрева помещений, использующие в качестве основного источника тепла твердое топливо обладают высоким показателем инерционности. Говоря простыми словами, загружая в универсальную отопительную установку уголь, дрова, брикеты или иное твердое топливо, в вашем доме будет или очень жарко, или прохладно. Это не позволяет точно отрегулировать термостаты, контролирующие температуру воздуха в помещениях. Поэтому компании-производители «экономят» на системах автоматического управления комбинированных котлов, используя более простые системы автоматического управления.

Низкие параметры контроля автоматики для управления универсальными котлами еще больше снижают КПД комбинированных аппаратов, использующих в качестве топлива твердое топливо, как основное.

Если же в комбинированном котле установлена система автоматического контроля достаточно высокого уровня, то вы оказываетесь «привязанными» либо к сертифицированному сервисному центру, имеющему лицензию на выполнение ремонтных работ от производителя, либо к сервисным центрам, способным отремонтировать подобные системы автоконтроля, услуги которых так же недешевы.

Высокая конечная стоимость

Независимо от количества и видов используемых комбинированных котлов для отопления дома дополнительных энергоресурсов, его стоимость будет ниже, чем покупать каждый вид котла по отдельности. Но совокупное эксплуатационные затраты всегда будут больше.

Оборудование топочной

Использование комбинированных отопительных котлов может потребовать оборудование специальной комнаты, что может быть критично для домов относительно малой площади. Это связано как с необходимостью обеспечения безопасности вашего дома и семьи, так и обеспечением должного запаса топлива, к примеру, если для работы установки отапливающей частный дом необходимы уголь электричество.

Что же делать, отказаться от попытки сэкономить и мириться с дополнительными расходами или уменьшением комфортности собственного жилья? Нет, вы можете установить два котла, каждый из которых будет использовать один из имеющихся в вашем распоряжении энергоресурсов. Это будет целесообразнее и именно такое решение в перспективе позволит сэкономить ваши деньги.

Принципы работы комбинированных систем отопления

Приобретая многотопливную конструкцию котла, являющуюся элементом комбинированного отопления, нужно ознакомиться с универсальной мощностью устройства котла. Площадь здания, отопительные потребности здесь тоже учитываются. Рассматривают наиболее эффективные и актуальные комбинации отопления, которые строятся на трёх принципах:

• энергия добывается из всевозможных известных источников;
• энергия образуется, сберегается и аккумулируется, с последующим её рациональным использованием;
• система создаётся как в период строительства, так и в построенном доме.

Комбинированное отопление загородного дома является широко применяемым видом обогрева, потому как очень удобно переключиться с одного топлива на другое при помощи смены горелки, включённой в общий набор.

Вариант комбинированного отопления в частном доме

При этом не происходят какие-либо значимые изменения в настройках, все вопросы решаются при помощи инструкции. Камера сгорания одна для двух видов топлива, поэтому процесс переключения бывает недолгим. Технически этот вариант считается успешным, несмотря на разные цены топлива.
