Компрессор своими руками: подробности конструкций, обвязка, электропривод

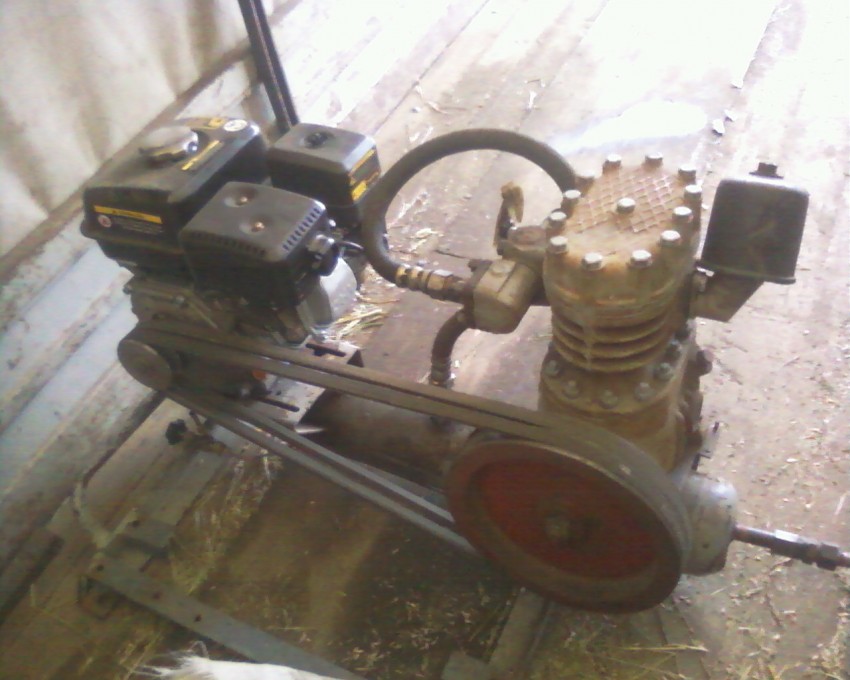

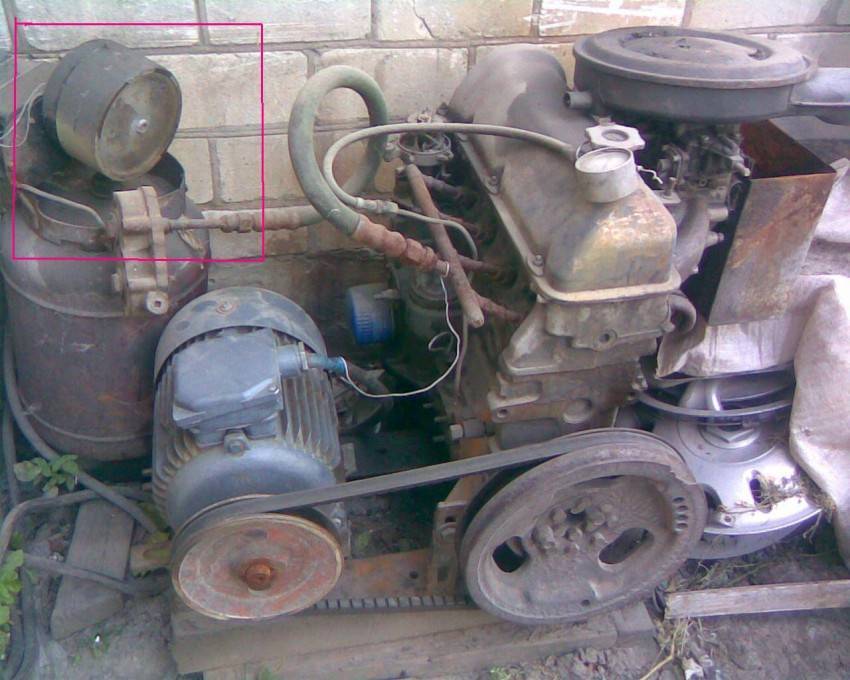

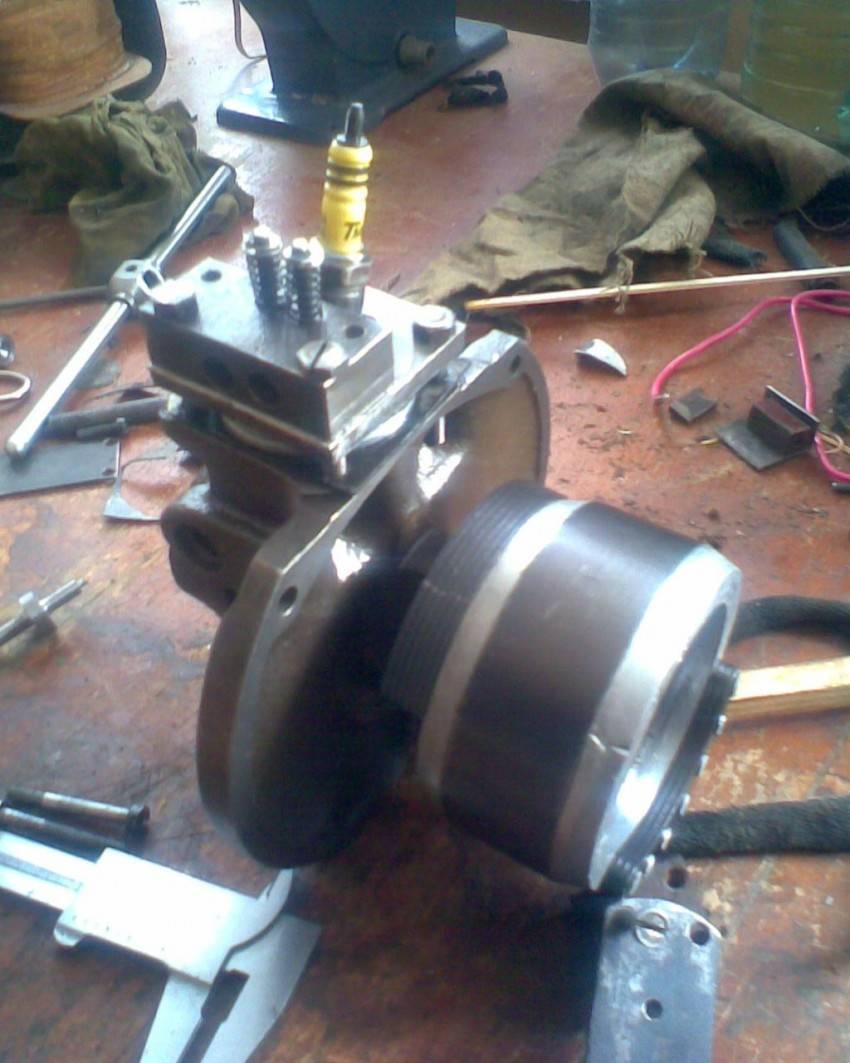

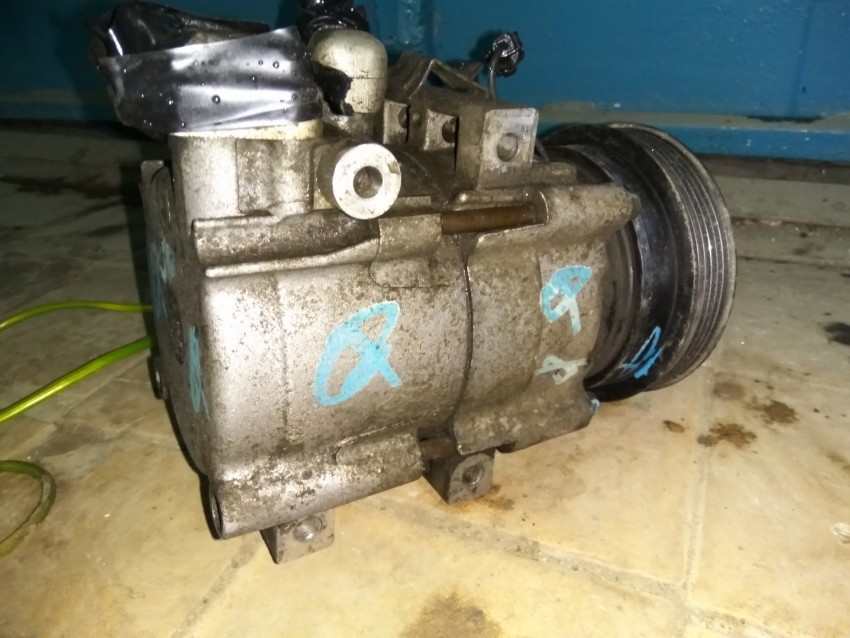

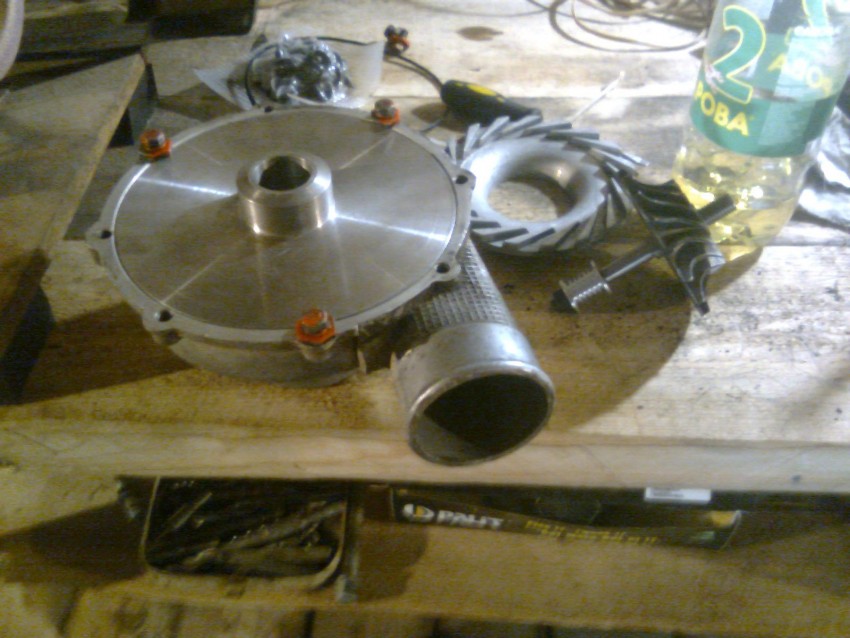

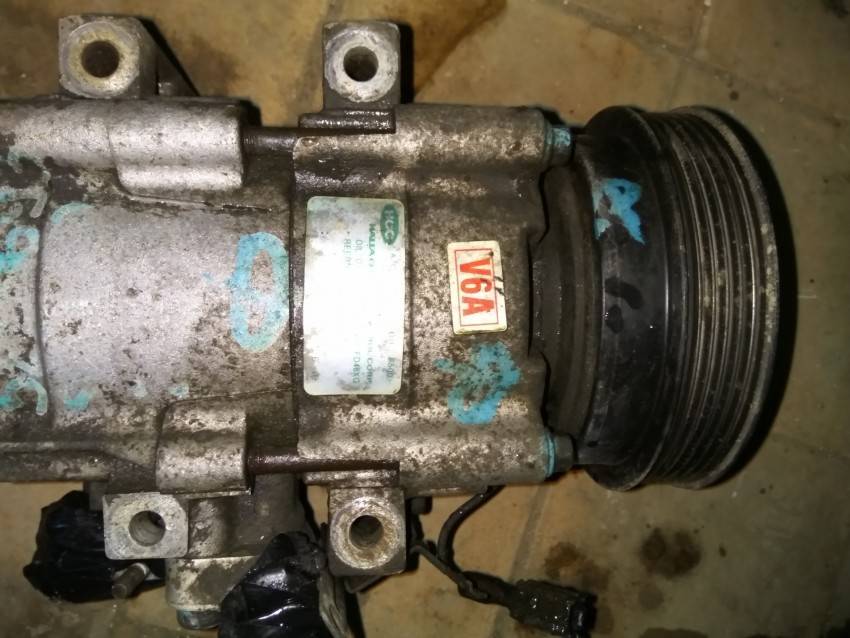

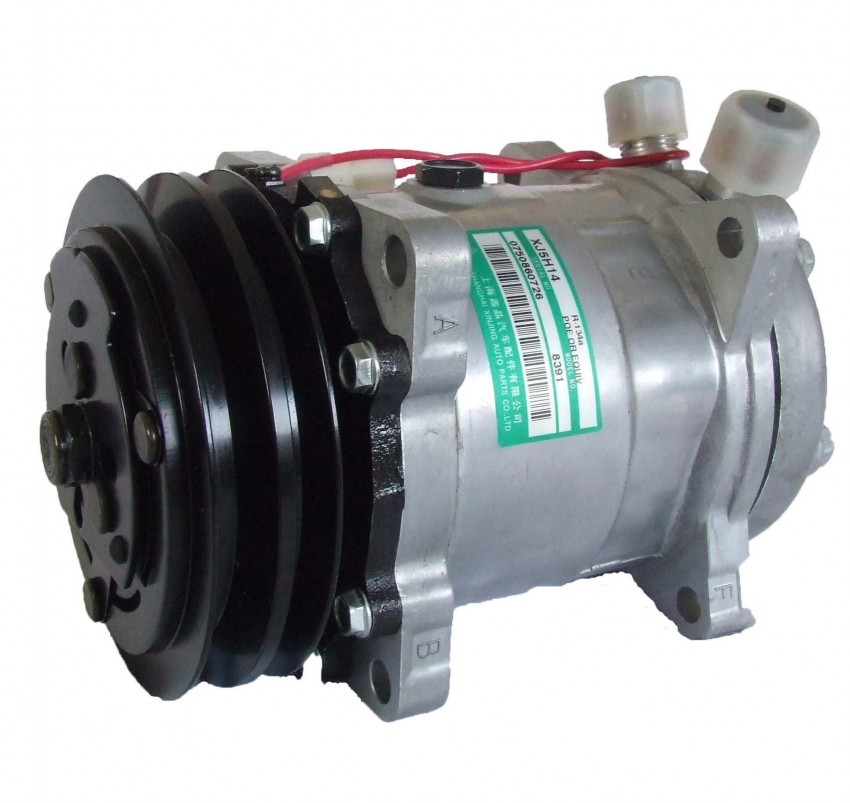

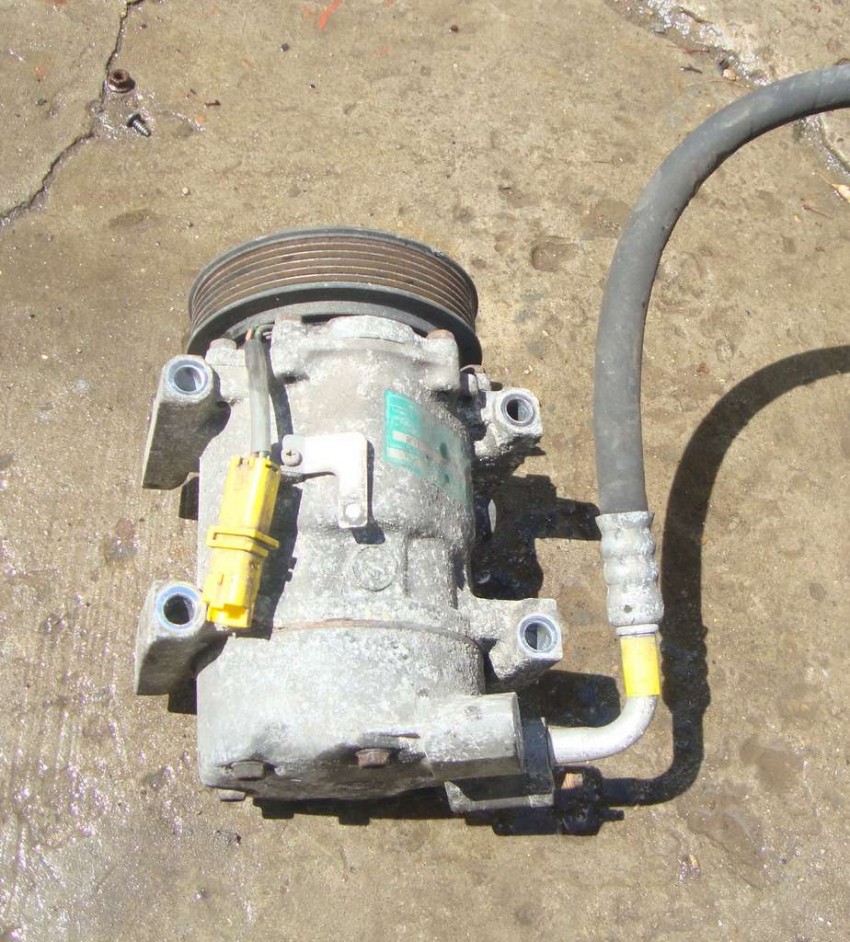

Воздушный компрессор из автодеталей

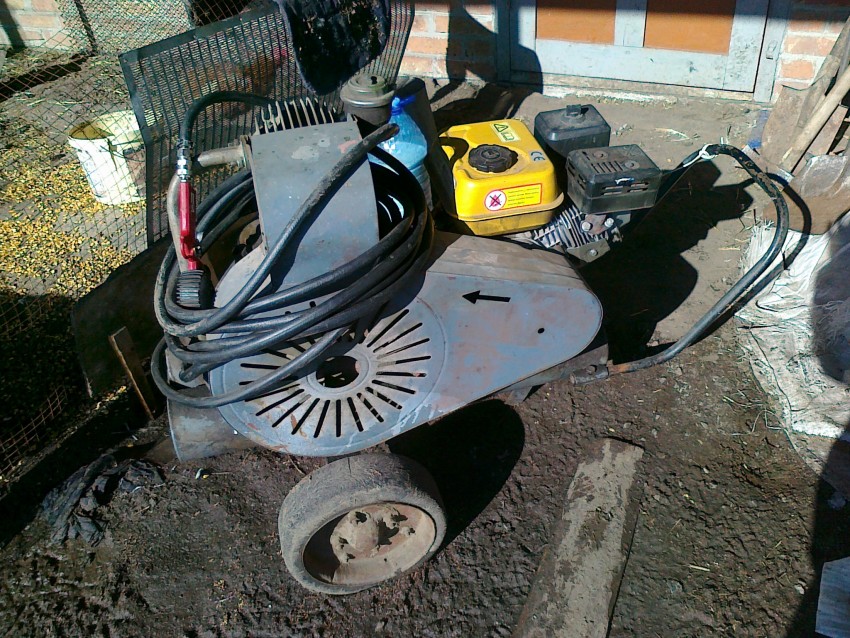

Принципиально другая конструкция у воздушного компрессора, который собирается на базе компрессора ЗИЛ и отдельно стоящего двигателя. Это более мощное оборудование, которое может использоваться и для подключения пневмоинструмента. Очень шумный агрегат.

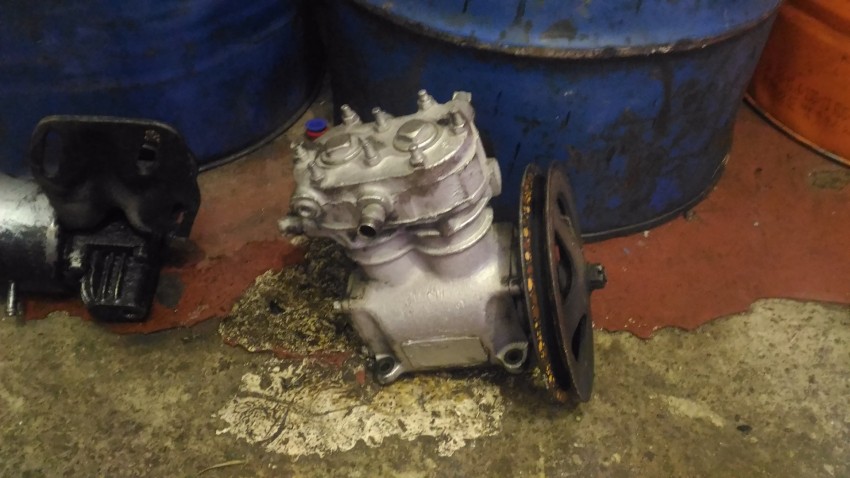

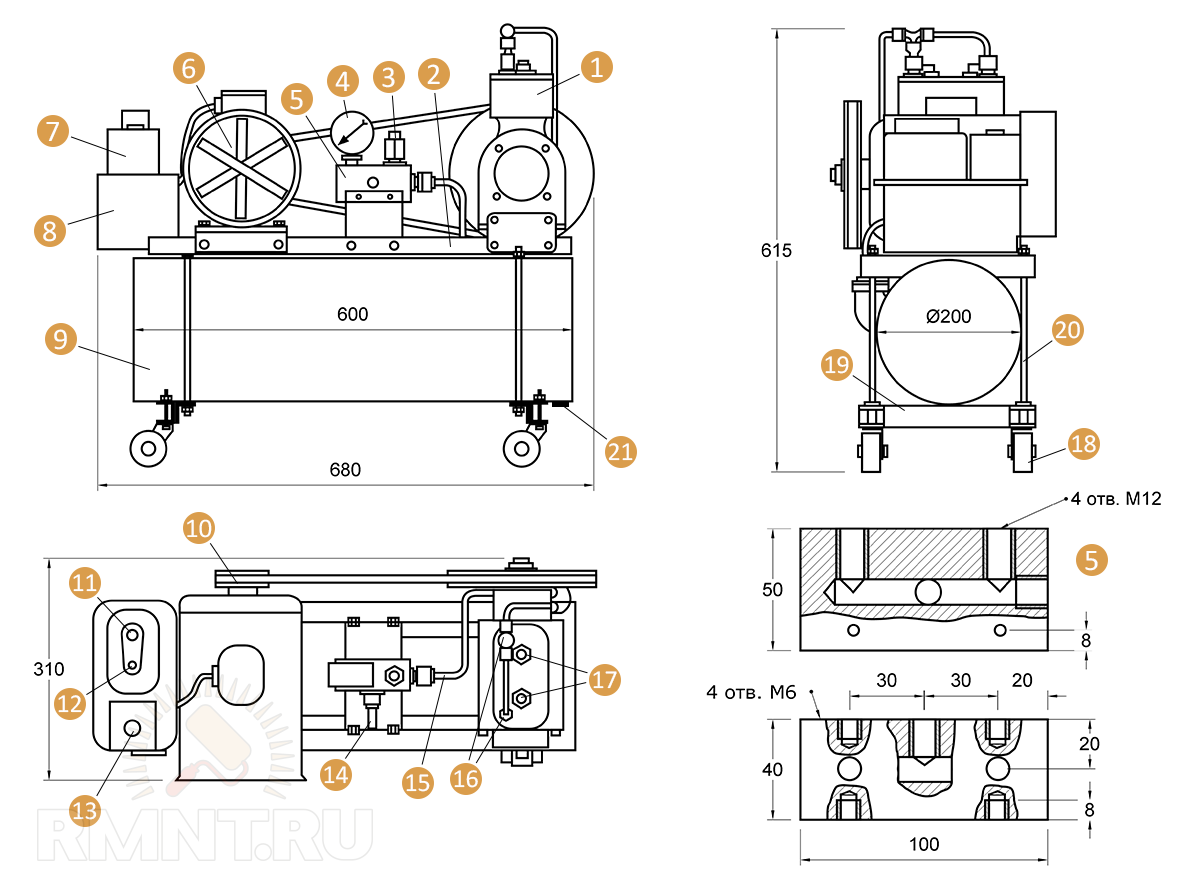

Компоновочный чертёж компрессорной установки: 1 — компрессор от ЗИЛ-130; 2 — рама из уголка; 3 — предохранительный клапан; 4 — стандартный манометр; 5 — коробка раздаточная; 6 — трёхфазный электродвигатель (1 кВт, 1380 об/мин); 7 — коробка пуска (от стиральной машинки); 8 — конденсаторная батарея (ёмкость рабочая — 25–30 мкФ, пусковая — 70–100 мкФ); 9 — ресивер (из кислородного баллона или глушителя КрАЗ); 10 — передача клиноременная (снижение оборотов 1:3); 11 — кнопка «Стоп»; 12 — кнопка «Пуск двигателя»; 13 — кнопка для краткосрочного включения пусковой конденсаторной батареи; 14 — штуцер расходного (выпускного) клапана; 15 — трубки алюминиевые Ø 6 мм; 16 — клапаны выпускные; 17 — клапаны впускные; 18 — колёса (4 шт.); 19 — поперечное ребро жёсткости; 20 — шпилька стяжная (М10 — 4 шт.); 21 — сливное отверстие с пробкой

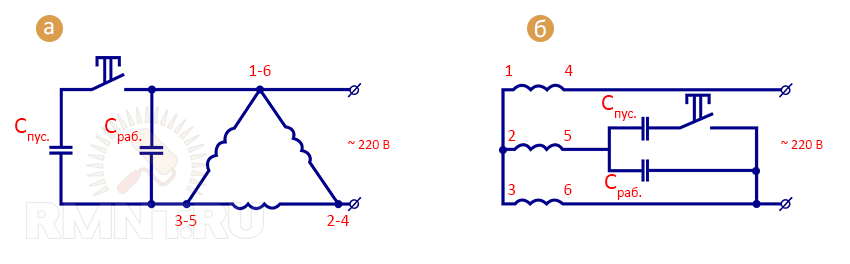

Подключение трёхфазного двигателя в однофазную сеть: а — «треугольником»; б — «звездой»

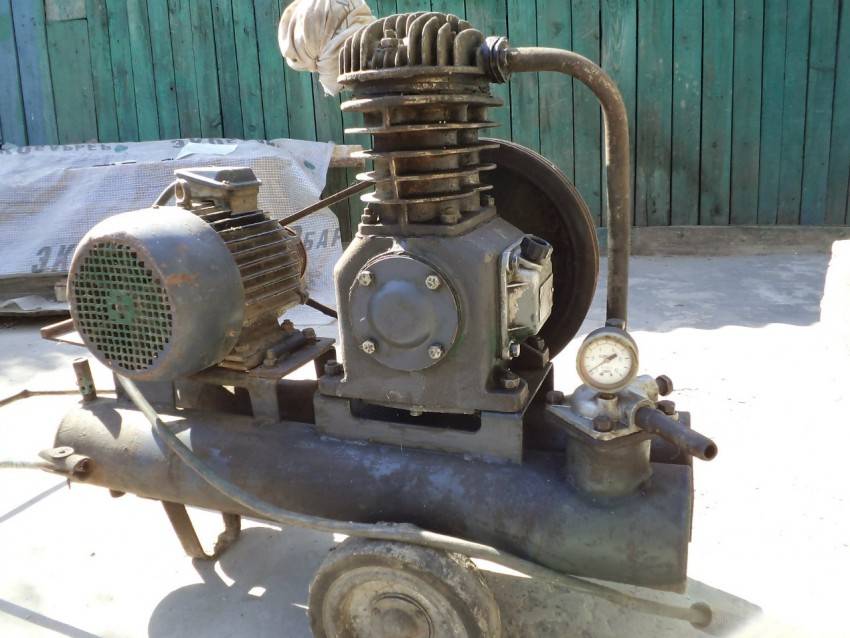

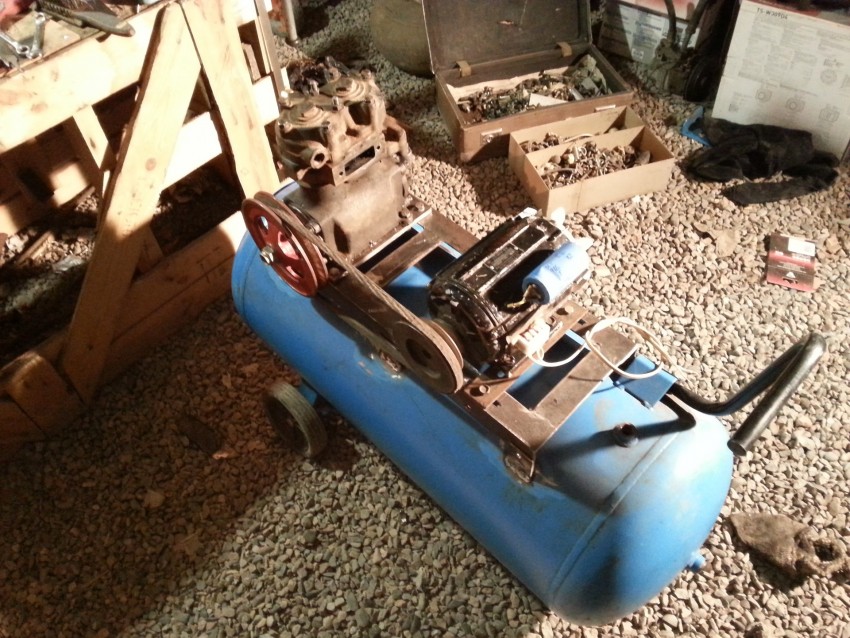

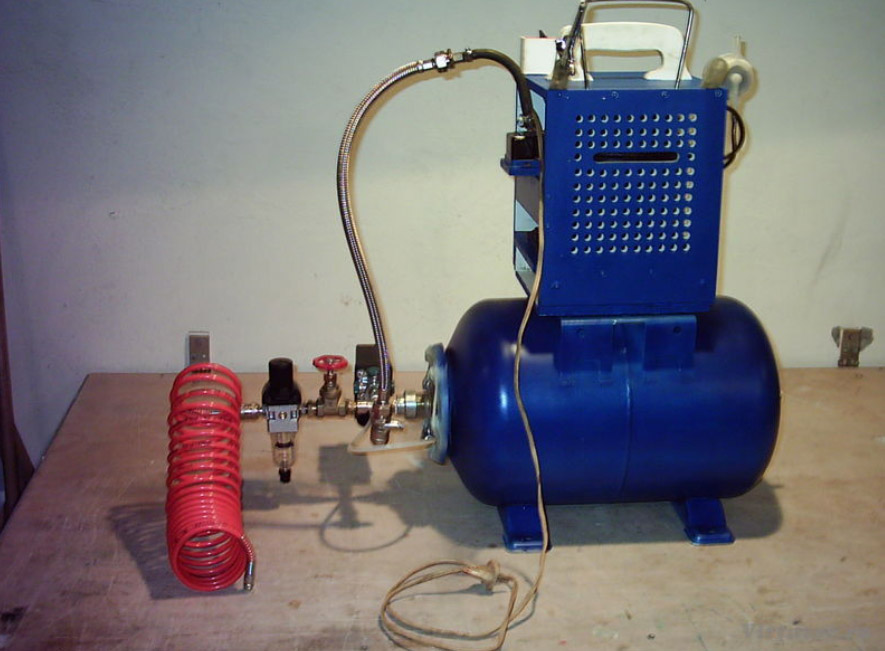

Пример самостоятельного монтажа воздушного компресса из новых деталей и узлов вы сможете посмотреть на видео.

Простейший компрессор

Если вам необходим компрессор на короткий срок, разумнее сделать несложную конструкцию, на которую вы потратите немного времени. Чтобы изготовить устройство, вам потребуется следующий набор материалов:

1. В качестве ресивера используется обычная камера автомобильная, причем она может быть как без покрышки, так и с ней.
2. В качестве нагнетателя воздуха можно использовать ручной насос, ножной, электрический. Главное чтобы в нем имелся манометр – устройство измерения давления.
3. Также вам потребуется негодная камера, а именно – от нее сосок с золотником.
4. Комплект для ремонта резиновых изделий.
5. Шило.

Когда у вас будут под рукой все необходимые приспособления, можно начать изготовление. Стоит отметить, что использовать материалы можно различные, в каждом гараже их найти не составит труда. Несложный компрессор своими руками для покраски сделать можно довольно быстро.

Устранение неисправностей в работе устройства и рекомендации по его обслуживанию

Прежде всего, всегда необходимо придерживаться следующих правил эксплуатации устройства:

• Проверка крепежных соединений осуществляется после первых 48 часов работы компрессора. Если болты повредились, они заменяются
• Ежедневно контролируется уровень масла, сливается конденсат из ресивера и производится очистка агрегата от загрязнений
• Ежемесячно очищается фильтрующий элемент, заменяется один раз в год или раньше при возникновении необходимости
• Проверка, очистка и регулировка натяжения ремней должны осуществляться после первых 48 часов работы поршневого устройства, затем каждые 300 часов
• Замена масла производится после первых 100 часов работы агрегата, затем каждые 500 часов

Обычно в инструкции по эксплуатации устройства указываются возможные неисправности в работе агрегата и способы их устранения. К основным из них относятся:

Проблемы с запуском компрессора. Такое случается, когда перегревается двигатель – необходимо дать ему остыть и подождать несколько минут, а также следует проверить предохранители и сеть питания
Если электродвигатель часто перегревается, необходимо проверить уровень масла, также стоит задуматься о качестве смазочного материала. Производитель всегда указывает, какое масло можно использовать в компрессоре

Не перегружайте устройство и работайте в проветриваемом помещении
При падении давления в ресивере обратите внимание на соединения – возможна утечка, для точного определения которой используют мыльный раствор. О ее наличии свидетельствует образование пузырей

При появлении утечки соединения уплотняются

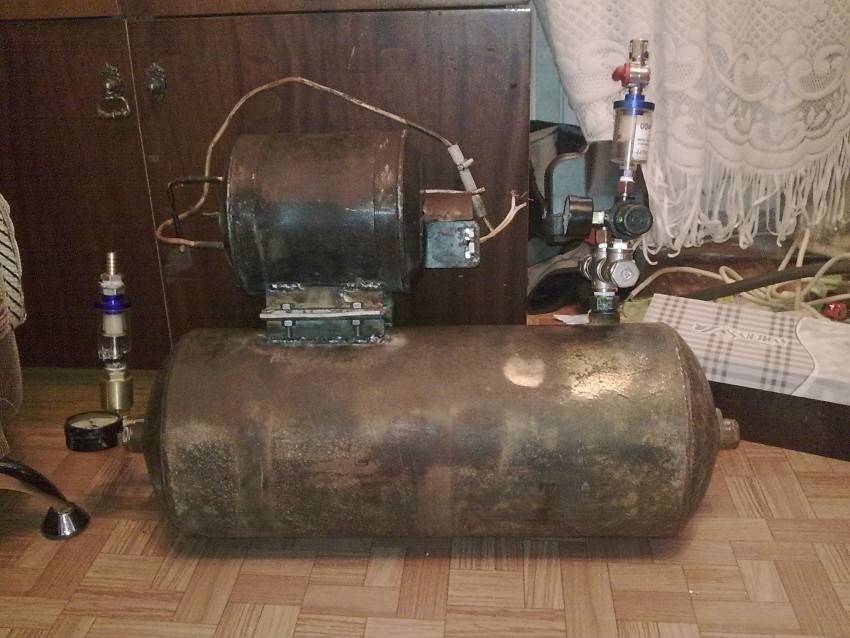

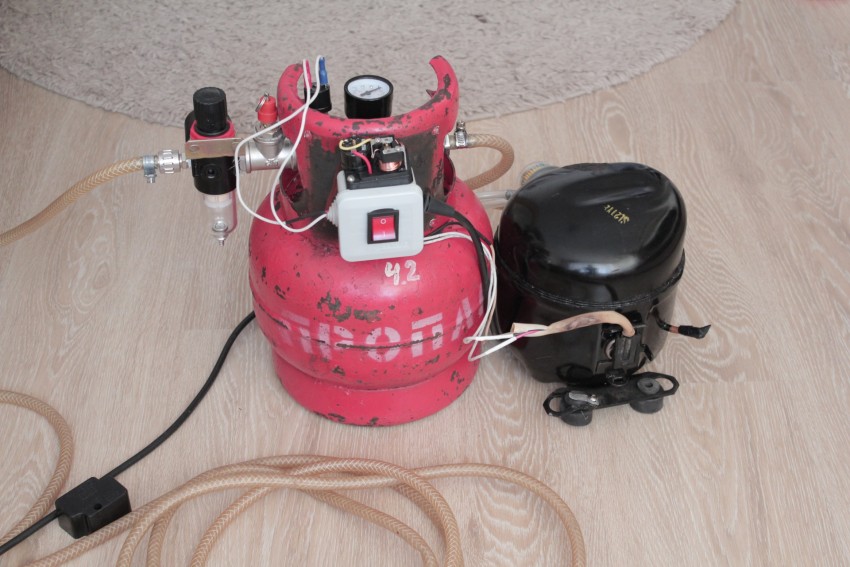

Как сделать компрессор из старого холодильника

Процесс изготовления воздушного компрессора из холодильника своими руками крайне прост. Для этого потребуется:

• ресивер;
• фильтр и влагомаслоотделитель;
• редуктор с манометром;
• сам компрессор от холодильника, который демонтируется вместе с реле;
• предохранительный (аварийный клапан).

Вот так выглядит аварийный (предохранительный) клапан, который необходимо устанавливатьФОТО: aredi.ru

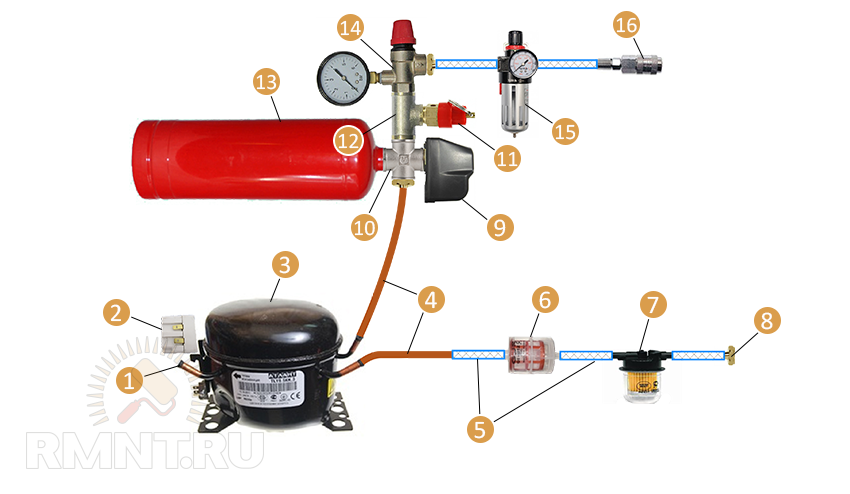

Схема устройства воздушного компрессора

Для большего понимания того, как собирается подобное устройства, можно взглянуть на схематический рисунок ниже. Однако автором данного рисунка была допущена одна из основных ошибок новичка. Именно для того, чтобы её показать, редакция Homius и привела в пример данное изображение.

Схематический рисунок самодельного компрессораФОТО: tehnika.expert

Как можно увидеть, автор предлагает установить фильтр между ресивером и компрессором, чего делать не рекомендуется. Дело в том, что при повышении давления пластиковый корпус может попросту разорвать. В этом месте должен располагаться масловлагоотделитель. Сам же фильтр монтируется на трубку компрессора, через которую всасывается воздух.

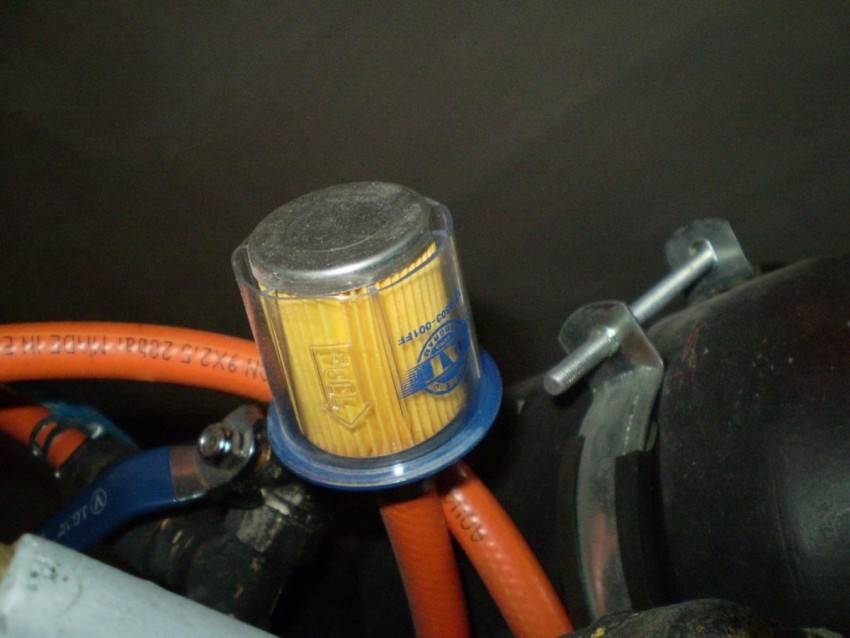

Вот такой фильтр воздуха на входе будет в самый разФОТО: drive2.ru

Также на схеме не указан аварийный клапан, который должен сбрасывать избыточное давление. Его лучше всего установить на самом ресивере.

На автомобильных ресиверах предохранительные клапаны уже установленыФОТО: drive2.ru

Еще одна история

Начнем с оформления технического требования к плоду собственноручной инженерии. Допустим, что все началось с покупки нового аэрографа двойного действия. Поэтому крайне необходимым стал вопрос изготовления компрессорной установки с ресивером.

Аэрограф двойного действия обладает способностью управлять потоком воздуха, а также запирать его и открывать воздуховод. В Европе такое устройство используется с отдельным баллоном для сжатого воздуха. Итак, компрессор с резервуаром служит емкостью для сбора воздуха, а аэрограф использует этот воздух.

Конечно, основным компонентом выступает компрессор. Здесь на помощь придет старый холодильник, с которого можно снять отличный компрессор. Для этого можно пройтись по сайтам, которые занимаются продажей холодильного оборудования.

Далее, рассмотрим такой вариант, как ресивер для компрессора своими руками. Тут, конечно, нужен резервуар, который изготавливался для содержания газов или может выдерживать высокое давление. Оптимально, если такая емкость соответствует требованиям ГОСТ. Поэтому сразу исключаем емкости, по типу пластиковой канистры или бутылки. Рассмотрим варианты резервуаров:

1. Углекислотный огнетушитель. Выдерживает давление – 10 атмосфер. Емкость – 3 л/5 л/10 л. Минусы – на входе метрическая резьба.
2. Гидроаккумулятор. Хороший объем емкости, с небольшим рабочим давлением. На входе удобная резьба. Минусы – нуждается в доводке, так как, изнутри разделяется на мембрану, которая содержит в себе углекислый газ. Мембрану нужно удалять.

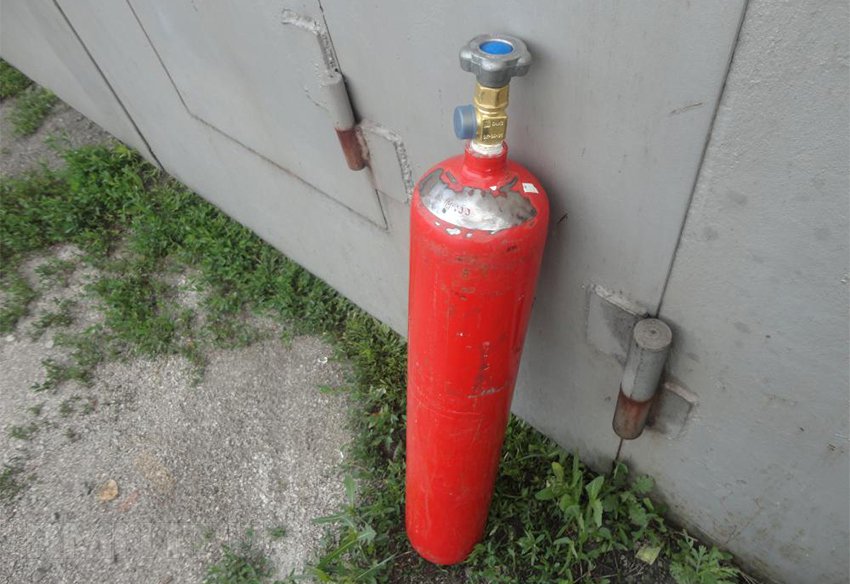

3. Кислородный баллон. Выдерживает высокое давление. Минусы – доступны только крайне тяжелые модели.
4. Пропановый баллон. В целом аналогичен огнетушителю, но, производитель не рекомендует их использование для сжатого воздуха.

Связующие звенья

После того, как мы определились с компрессором, и выбрали подходящее изделие для ресивера, следующим этапом будет их объединение. Кроме того, нужно решить проблему по поступлению воздуха к аэрографу.

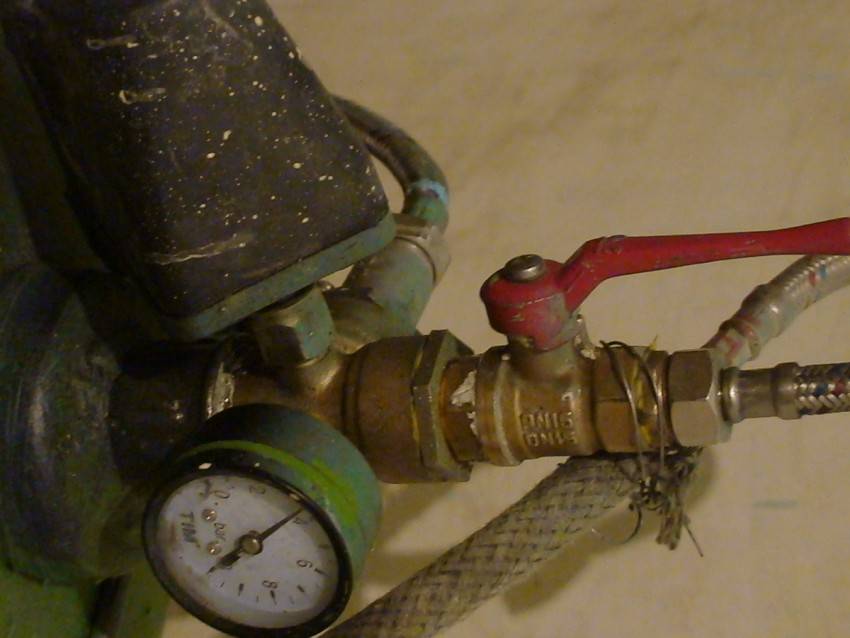

Начать можно с узла, что крепится напрямую к ресиверу, и будет обеспечивать распределение воздуха. Нужно напомнить, что ключевым фактором является его совместимость с разъемом ресивера

Далее обращаем внимание на реле давления, которое будет обеспечивать отключение и включение компрессора

Оптимальным вариантом для реле будет РДМ-5, которое используется для водопроводных систем. Эта модель широкодоступна в продаже, и хороша тем, что ее соединительный элемент рассчитан на внешнюю дюймовую резьбу.

простой компрессор

Затем определяемся с индикацией давления в ресивере. Для этого нам понадобиться манометр на 10 атмосфер, у него тоже подходящий соединительный размер. И еще нам нужен будет статический прибор.

Дальше занимаемся блоком подготовки воздуха. В шланг, который ведет к аэрографу, нужно подать давление. Соответственно возникает необходимость в редукторе, с пределом регулирования давления до 10 атмосфер, и желательно, чтобы к нему прилагался манометр и фильтр маслоотделитель.

С помощью манометра мы будет контролировать давление, а фильтр будет обеспечивать непопадание частиц компрессорного масла из ресивера. Но, не стоит путать с фильтром лубрикатором, который выполняет диаметрально противоположную функцию.

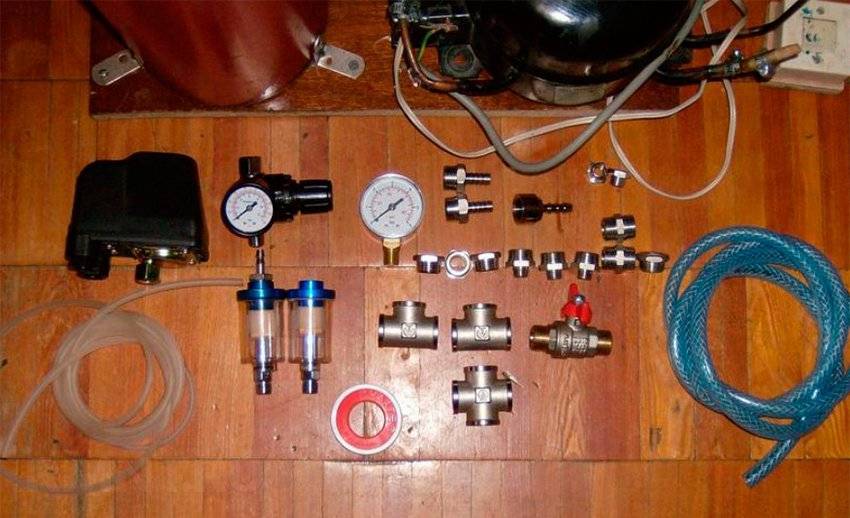

Продолжим сбор материалов, и самое время подготовить фитинги, повороты, тройники. В качестве базового размера берем дюйм. Чтобы определиться с количеством, нужна схема узла распределения и подготовки воздуха.

Также нам понадобятся внешние и внутренние переходники. При желании можно сделать план-схему того, как сделать компрессор. Следующий этап, это размещение готовой конструкции. В качестве варианта могут подойти плиты ДСП.

Конечно, чтобы не ругаться матом во время перемещения станции по мастерской, желательно сразу решить вопрос с ножками-роликами. Любой мебельный магазин вам с радостью их продаст. Для экономии места, можно сделать двухэтажную конструкцию. Правда, могут понадобиться длинные болты. Итак, резюмируем планировочный этап, списком комплектующих:

• Компрессор;
• Ресивер;
• Реле давления;
• Манометр;
• Фильтр-редуктор;
• Аварийный клапан;
• Фитинги, переходники;
• Сантехнические прокладки, фум-лента, герметик;
• Кабели, выключатель, штекер;
• Гибкий маслоустойчивый шланг;
• Лист ДСП
• Ножки-ролики, болты, гайки, шайбы и инструмент.

Как устроен и работает воздушный компрессор

Устройство агрегата для сжатия воздуха определяется типом конструкции. Компрессоры бывают поршневые, роторные и мембранные. Наиболее широко распространены поршневые воздушные агрегаты, в которых воздух сжимается в цилиндре благодаря возвратно-поступательным движениям поршня внутри него.

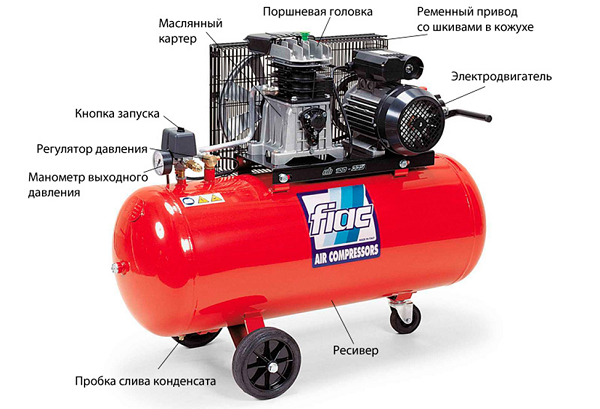

Схема устройства

Устройство воздушного поршневого компрессора достаточно простое. Основной его элемент – это компрессорная головка. По своей конструкции она схожа с цилиндром двигателя внутреннего сгорания (ДВС). Ниже приведена схема поршневого агрегата, на которой хорошо показано устройство последнего.

В состав компрессорного узла входят следующие элементы.

1. Цилиндр. Это объем, в котором сжимается воздух.
2. Поршень. Возвратно-поступательными движениями всасывает воздух в цилиндр либо сжимает его.
3. Поршневые кольца. Устанавливаются на поршне и предназначены для повышения компрессии.
4. Шатун. Связывает поршень с коленчатым валом, передавая ему возвратно-поступательные движения.
5. Коленчатый вал. Благодаря своей конструкции обеспечивает ход шатуна вверх и вниз.
6. Впускной и нагнетательный клапаны. Предназначены для впуска и выпуска воздуха из цилиндра. Но компрессорные клапаны отличаются от клапанов ДВС. Они изготовлены в виде пластин, прижимаемых пружиной. Открытие клапанов происходит не принудительно, как в ДВС, а вследствие перепада давлений в цилиндре.

Для уменьшения силы трения между кольцами поршня и цилиндром в компрессорную головку поступает масло. Но в таком случае на выходе из компрессора воздух имеет примеси смазки. Для их устранения на поршневом аппарате устанавливают сепаратор, в котором происходит разделение смеси на масло и воздух.

Если требуется особая чистота сжатого воздуха, например, в медицине или на производстве электроники, то конструкция поршневого агрегата не подразумевает использование масла. В таких аппаратах поршневые кольца выполнены из полимеров, а для уменьшения силы трения применяется графитовая смазка.

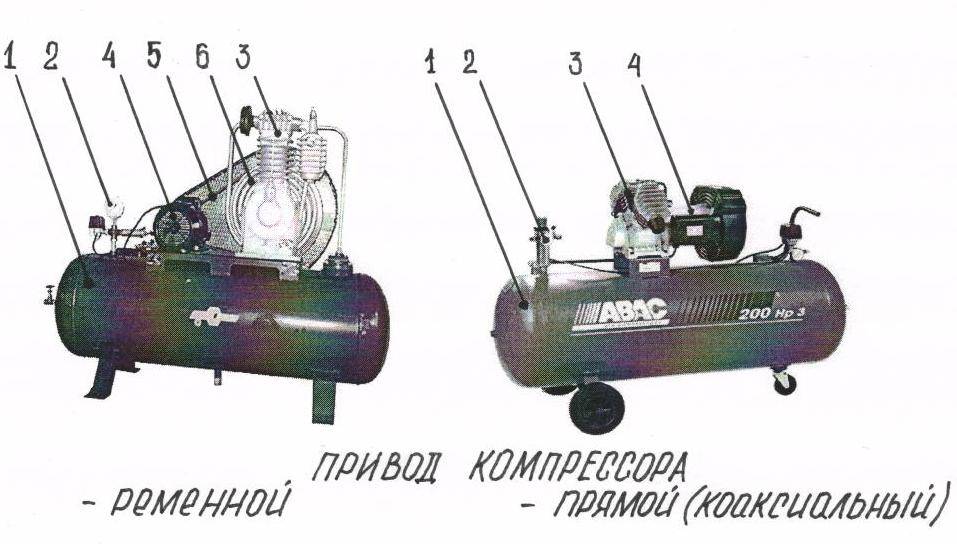

Коленчатый вал приводится в движение от электродвигателя посредством ременного или прямого привода. При ременном приводе в конструкцию аппарата входят 2 шкива, один из которых устанавливается на валу двигателя, а второй — на валу поршневого блока. Второй шкив оснащается лопастями для охлаждения агрегата. В случае прямого привода валы двигателя и поршневого блока соединяются напрямую и находятся на одной оси.

Также в конструкцию поршневого компрессора входит еще один очень важный элемент – ресивер, представляющий собой металлическую емкость. Предназначен он для устранения пульсаций воздуха, выходящего из поршневого блока, и работает как накопительная емкость.

Благодаря ресиверу можно поддерживать давление на одном уровне и равномерно расходовать воздух. Для безопасности на ресивере устанавливают аварийный клапан сброса, срабатывающий при повышении давления в емкости до критических значений.

Чтобы компрессор мог работать в автоматическом режиме, на нем устанавливается реле давления (прессостат). Когда давление в ресивере достигает требуемых значений, реле размыкает контакт, и двигатель останавливается. И наоборот, при снижении давления в ресивере до установленного нижнего предела, прессостат замыкает контакты, и агрегат возобновляет работу.

Принцип действия

Принцип работы поршневого компрессора можно описать следующим образом.

1. При запуске двигателя начинает вращаться коленчатый вал, передавая возвратно-поступательные движения посредством шатуна поршню.

2. Поршень, двигаясь вниз, создает в цилиндре разрежение, под воздействием которого открывается впускной клапан. По причине разности давлений воздуха, он начинает засасываться в цилиндр. Но перед попаданием в камеру сжатия воздух проходит через фильтр очистки.

3. Далее, поршень начинает движение вверх. При этом оба клапана находятся в закрытом состоянии. В момент сжатия в цилиндре начинает повышаться давление, и когда оно достигает определенного уровня, происходит открытие выпускного клапана.
4. После открытия выпускного клапана сжатый воздух направляется в ресивер.
5. При достижении определенного давления в ресивере срабатывает прессостат, и сжатие воздуха приостанавливается.
6. Когда давление в ресивере снижается до установленных значений, прессостат снова запускает двигатель.

Самодельная установка для аэрографии – нюансы работы и уход

Проблематично выполнить аэрографию на автомобильном кузове, если отсутствует опыт работы с прибором

Важно тщательно разобраться, как пользоваться аэрографом. Желательно потренироваться на листе металла, отработать технику на горизонтальных линиях, а затем приступить к изогнутым полосам и окружностям

Следует запомнить следующие правила работы:

Следует запомнить следующие правила работы:

• насыщенность рисунка и толщина штрихов определяется расстоянием от сопла до поверхности. С увеличением расстояния возрастает ширина линии;
• перпендикулярное расположение оси рабочего инструмента к поверхности предохранит разбрызгивание краски и обеспечит четкость рисунка;
• плотность штрихов и их насыщенность определяется продолжительностью нахождения устройства над зоной окрашивания.

Популярные статьи Непривлекательный блокнот

Помните, что важно не спеша перемещать рукой аэрограф. Это позволит выполнить рисунок без подтеков, а также избавиться от неокрашенных участков и пятен

Для обеспечения долговечности устройства необходимо ополаскивать сопло в растворителе

При выполнении художественных работ не должно быть сквозняка или ветра

Для обеспечения долговечности устройства необходимо ополаскивать сопло в растворителе. При выполнении художественных работ не должно быть сквозняка или ветра.

Соблюдение простых правил позволит овладеть художественной росписью, разновидностью которой является аэрография. Освоить это искусство по силам каждому. Достаточно «набить руку» и ваш автомобиль будет всегда выделяться из общего потока машин оригинальным рисунком!

Как сделать компрессор своими руками

31.10.2018

Воздушный компрессор необходим каждому автовладельцу, так как пользоваться услугами автомобильных сервисов при любой проблеме весьма дорого. Для городского автолюбителя, живущего в многоэтажном здании, достаточно компактного, переносного электрического насоса для накачивания шин.

Если есть собственный гараж, компрессорное устройство – уже обязательная мера. Аппарат пригодится для подключения пневматического инструмента, для ремонта и окрашивания машины. Вполне возможно сделать компрессор своими руками, что поможет сэкономить до 50 % стоимости производственной установки.

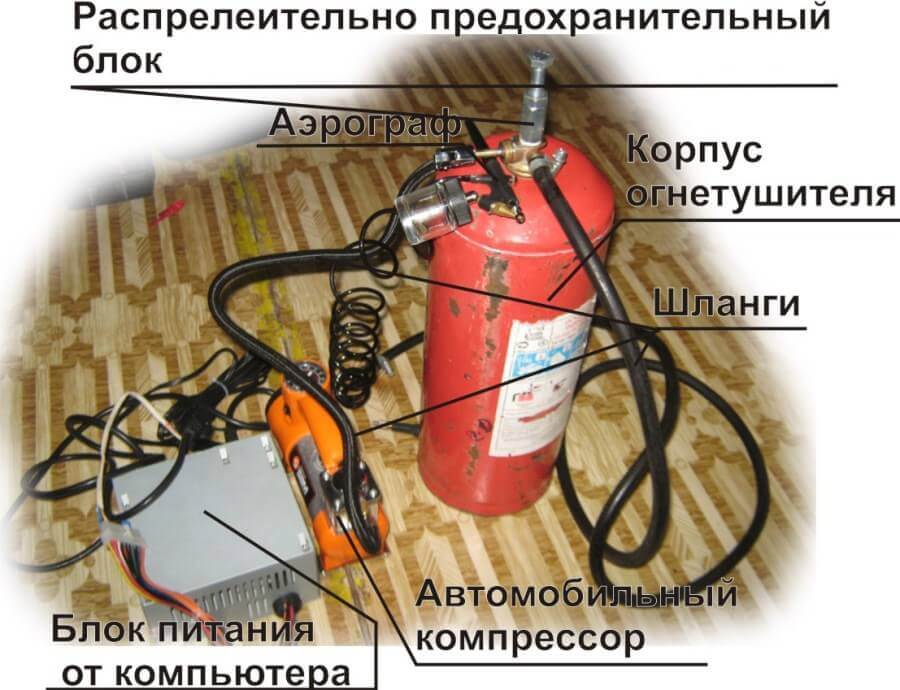

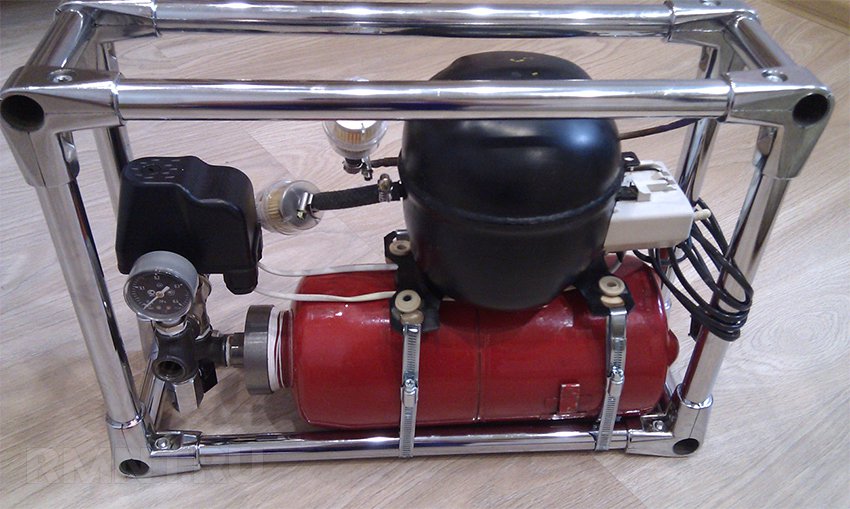

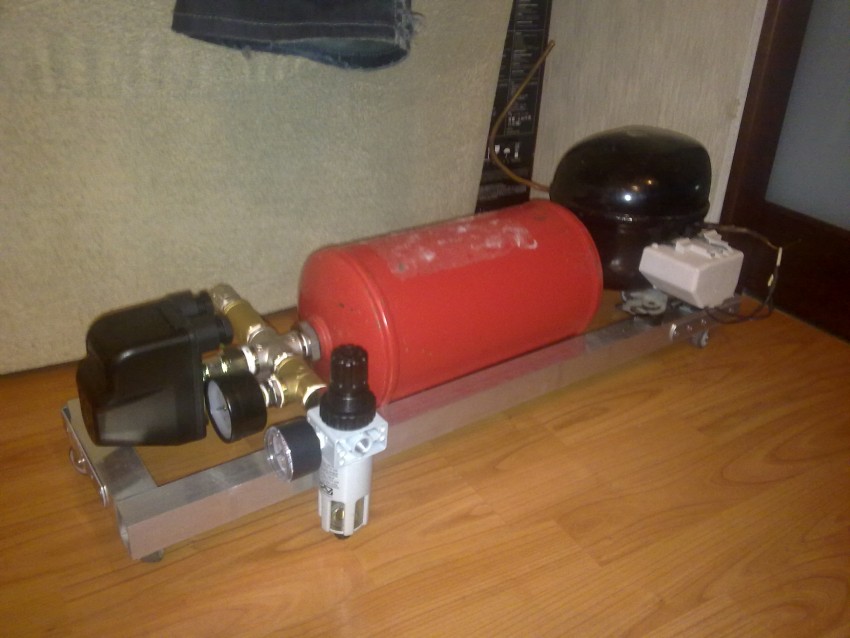

Компрессор из огнетушителя с мотором от холодильника

Для создания самодельного компрессора подойдёт огнетушитель ОУ-10 или аналог.

Процедура выполняется поэтапно, ниже подробная инструкция:

• Баллон изнутри и снаружи очистить от остатков пенного раствора, грязи, ржавчины и других загрязнений.

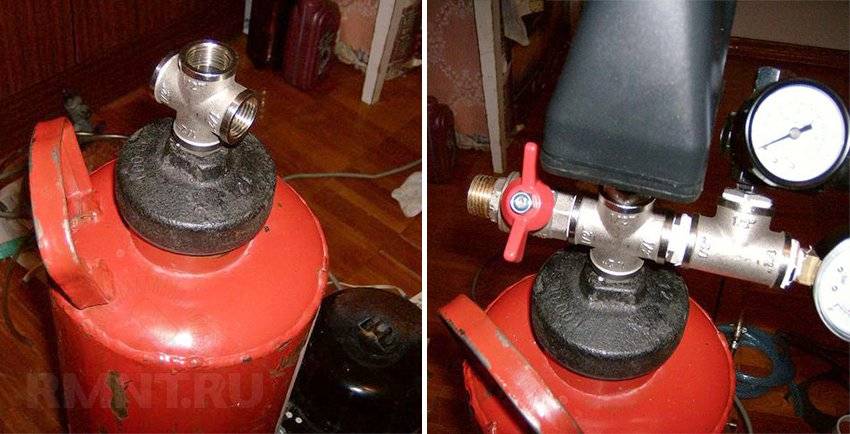

• В резьбу вставить переходник, монтаж обязательно должен производиться герметично.
• К переходнику зафиксировать четверник, резьба внутренняя, размер ¾ дюйма.

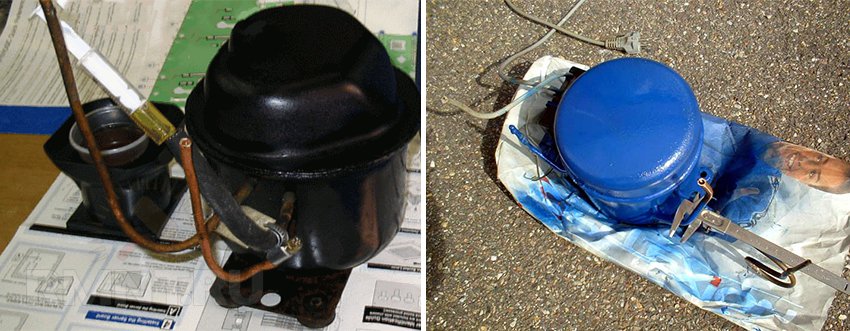

• В моторе от установки охлаждения следует найти кончик от трубки для залива масла. Окончание откусить бокорезами и заменить масло.
• Предыдущую смазку слить в ёмкость с мерными отметками для определения количества масла.
• При помощи шприца в электрический мотор ввести новое масло, при расчёте количества добавить 10–12 %.
• Маслозаливную трубку снова заглушить, можно сжать концы или вставить болт, обмотанный фум-лентой.
• В моторе найти пусковое реле, которое вместе с баллоном установить раме будущего агрегата. В качестве крепежей лучше использовать болты, но стяжки также подойдут.
• На трубку для забора воздуха установить фильтр бензинового типа для очистки получаемого воздуха. Установка фильтра подразумевает монтаж резинового переходника.
• На магистраль вывода с нагнетателя хомутами закрепить топливный фильтр от дизеля с устройством для отделения влаги. Без фильтрующего элемента в краску попадут капли воды и масла.
• К магистрали подключить редуктор для сохранения давления внутри баллона.
• За редуктором шланг прикрепляется к четвернику.

Компрессор из огнетушителя с мотором от холодильника

• Оставшиеся входы четверника оборудуются манометром и реле для контроля уровня давления.
• Для регулировки минимального и максимального давления на баллон устанавливают контрольное реле пружинного типа. Подключают его одним проводом к двигателю, а второй стороной к минусовому проводу сети. Провод для подключения на «плюс» соединяется с кнопкой пуска. Для качественного соединения используют пайку и качественную изоляцию.

Изготовление воздушного электрического компрессора 220 В своими руками

Сделать компрессор своими руками проще, чем кажется на первый взгляд. Поэтапно рассмотрим основные принципы, как сделать компрессор.

Рекомендации

Рекомендуем ознакомиться с советами:

• Резервуар обязательно очищается изнутри и снаружи, иначе прогрессирующая коррозия создаст пробоину. Пескоструйная установка – один из самых эффективных и простых способов очистки. Пескоструйная камера своими руками создаётся с относительной лёгкостью.
• До начала работ проводится рихтовка кузовных элементов. Можно пойти по стандартному пути и использовать молоток, вытяжки, споттер, а затем красить корпус, но разработанная технология PDR помогает устранить повреждение без покраски.
• Обязательно окрашивание краскопультом проводится после нанесения грунта. Кислотная грунтовка для авто крайне эффективна, но имеет особенности работы и совместимости с другими материалами.
• До окрашивания все прилегающие элементы либо демонтируются, либо оклеиваются, особенно это касается стёкол. При попадании краски на стекло есть риск повреждения материала в процессе устранения средства. Набор для ремонта автостёкол поможет восстановить стёкла от большинства повреждений. Рейлинги на крышу авто сложно демонтировать, лучше покрыть плёнкой и замотать скотчем.

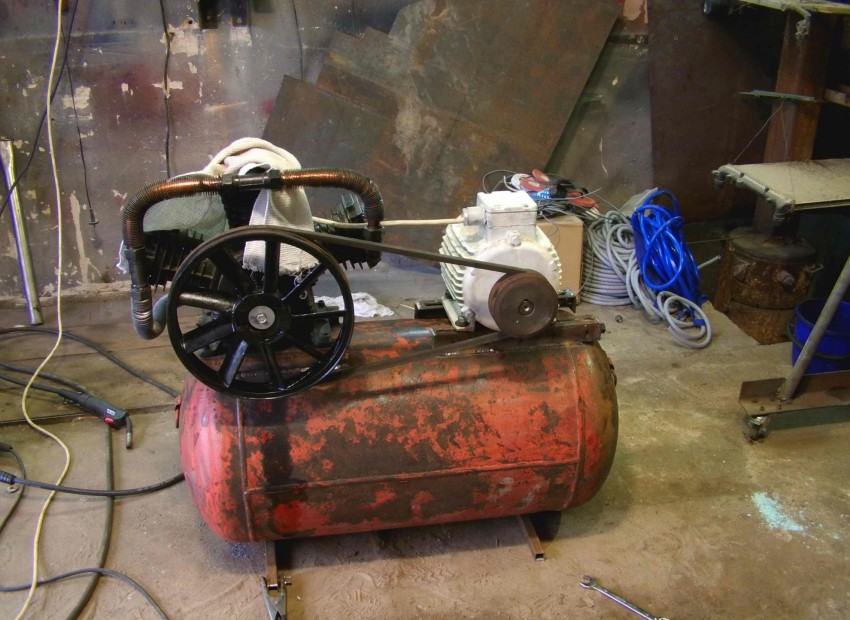

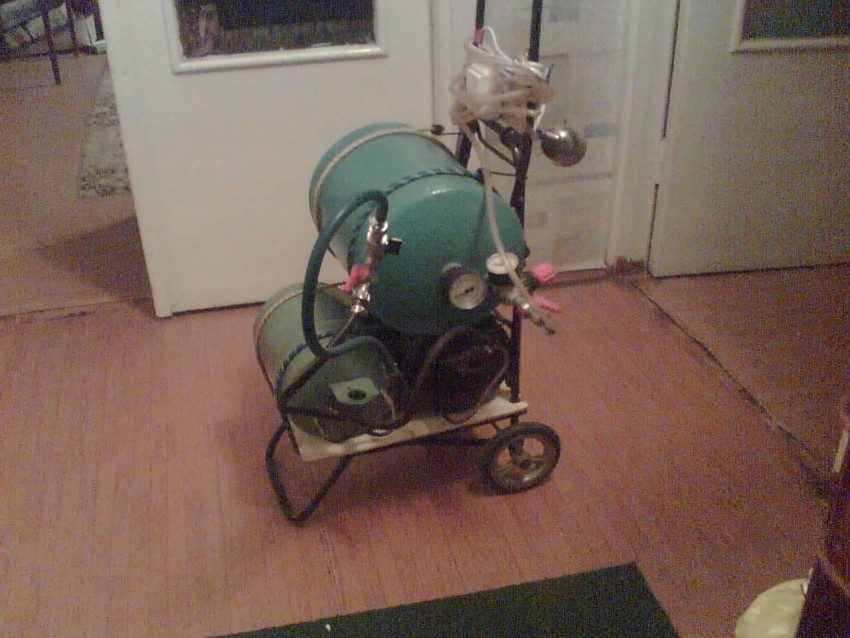

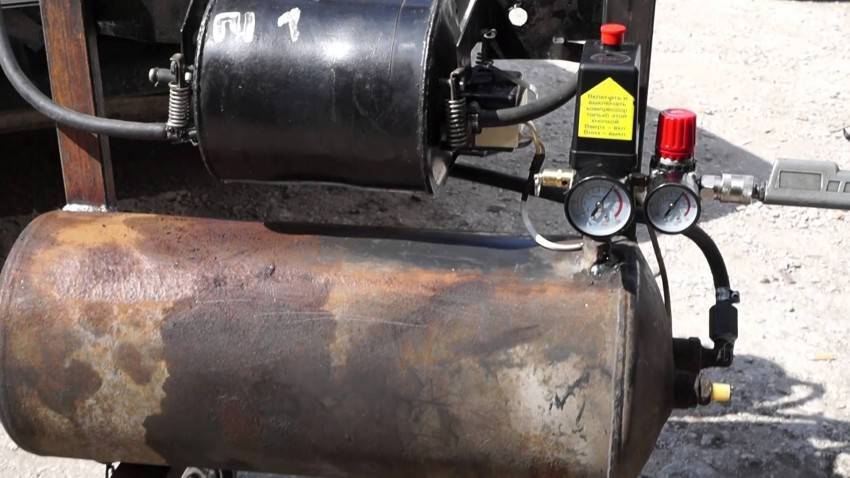

Фото компрессоров своими руками

Также рекомендуем просмотреть:

• Вентилятор своими руками
• Прикормка своими руками
• Откатные ворота своими руками
• Ремонт компьютера своими руками
• Станок по дереву своими руками
• Столешница своими руками
• Брусья своими руками
• Лампа своими руками
• Котел своими руками
• Установка кондиционера своими руками
• Отопление своими руками
• Фильтр для воды своими руками
• Как сделать нож своими руками
• Усилитель сигнала своими руками
• Ремонт телевизора своими руками
• Зарядное для аккумулятора своими руками
• Точечная сварка своими руками
• Дымогенератор своими руками
• Металлоискатель своими руками
• Ремонт стиральных машин своими руками
• Ремонт холодильника своими руками
• Антенна своими руками
• Ремонт велосипеда своими руками
• Сварочный аппарат своими руками
• Холодная ковка своими руками
• Трубогиб своими руками
• Дымоход своими руками
• Заземление своими руками
• Стеллаж своими руками
• Блок питания своими руками
• Светильник своими руками
• Жалюзи своими руками
• Светодиодная лента своими руками
• Нивелир своими руками
• Замена ремня ГРМ своими руками
• Лодка своими руками
• Как сделать насос своими руками
• Усилитель звука своими руками
• Аквариум своими руками
• Сверлильный станок своими руками

Какой компрессор выбрать (заводской или самодельный)

Главный критерий, которым следует руководствоваться при выборе станции для покраски – равномерное распределение воздуха, без инородных частичек.

Если же подобные примеси попадутся, то покрытие будет с мелкими дефектами – зернистостью, шагренью, кавернами. При этом из-за этих частичек могут образоваться потеки и пятна, поэтому лучше всего доверить покраску фирменному воздушному компрессору, вот только существует одна загвоздка – такой аппарат стоит слишком дорого, что многим автолюбителям не по карману.

Сэкономить средства и в тоже время создать функциональную модель можно, создав функциональное оборудование, которое описано во многих видеороликах и статьях.

Придется только потратить свое драгоценное время на изучение материала, а потом создание оборудования, которое должно быть как минимум качественным.

Модель, представленная заводом или самодельная – роли не играет, ведь принцип ее действия одинаковый и заключается он в создании излишнего давления. Вот только способ нагнетания воздуха совсем разный – он может быть добыт ручным способом или механическим.

Во втором случае это значительно большие затраты средств, ручной способ экономичный, но трудоемкий, требующий постоянного контроля.

Автоматическое накачивание не расходует ваши силы, но изделие требует периодического обслуживания, чего стоит только процессе замены масла для компрессора.

Только так можно добиться равномерной подачи и распределения воздуха. Изучив теорию, вы осознаете, как это легко изготовить компрессорную станцию, которая будет качественно работать, при этом на это не потребуется много времени.

Собираем компрессорную установку из подручных средств —

Если вы решись создать оборудование для проведения покраски собственного авто, то следует запастись определенными материалами для этого:

1. Для функции реверса потребуется автомобильная камера;
2. Для функции нагнетателя понадобится насос с манометром;
3. Камерный сосок;
4. Ремкомплект и шило.

Когда все компоненты подготовлены можно приступить к созданию компрессорной станции. Чтобы проверить насколько камера герметичная, предстоит осуществить ее накачку.

Если ли же проблема все же существует, то решить ее можно двумя способами – путем заклеивания или же вулканизации сырой резиной. В полученном реверсе надо проделать отверстие для подачи сжатого воздуха, чтобы он выходил равномерно.

В отверстии для этого помещается специальный сосок. Ремкомплект послужит для осуществления дополнительного крепежа щтуцера. Для проверки равномерности подачи воздуха достаточно выкрутить ниппель. Родной ниппель позволяет избавиться от излишнего давления.

Уровень же давления определяется в процессе работы, когда распыляется краска. Если эмаль на металл ложиться равномерно, то установка функционирует. В конце процедуры стоит определить показатели давления, для этого достаточно распылить краску на кузов вашего авто.

Если эмаль легла без бугорков, значит, прибор функционирует качественно. Кроме того, показатели давления можно контролировать с помощью специального прибора — манометра. Но, его показатель после нажатия аэратора не должен быть хаотичным.

Как видите, особых инструментов и знаний для создания подобного компрессора не потребуется. При этом ремонт и покраска автомобиля таким способом более эффективна, чем применение баллончика.

Запомните, что ни пыль, ни вода не должны попасть в автомобильную камеру. В противном случае придется повторно осуществлять покраску авто.

Если эту установку использовать правильно и с применением всех знаний, то она прослужит долго, а если еще и автоматизировать накачивание воздуха, то сам процесс будет проходить быстро.

Воздушный компрессор из деталей холодильника и огнетушителя

Этот агрегат работает практически бесшумно. Рассмотрим схему будущей конструкции и составим список необходимых узлов и деталей.

1 — трубка для заливки масла; 2 — пусковое реле; 3 — компрессор; 4 — медные трубки; 5 — шланги; 6 — дизельный фильтр; 7 — бензиновый фильтр; 8 — вход воздуха; 9 — реле давления; 10 — крестовина; 11 — предохранительный клапан; 12 — тройник; 13 — ресивер из огнетушителя; 14 — редуктор давления с манометром; 15 — влагомаслоуловитель; 16 — пневморозетка

Необходимые детали, материалы и инструменты

В качестве основных элементов берутся: мотор-компрессор от холодильника (лучше производства СССР) и баллон огнетушителя, который будет использован в качестве ресивера. Если в наличии их нет, то компрессор от неработающего холодильника можно поискать в мастерских по ремонту или в пунктах приёма металла. Огнетушитель можно приобрести на вторичном рынке или привлечь к поискам знакомых, на работе у которых могут быть списанные ОХП, ОВП, ОУ на 10 л. Баллон огнетушителя должен быть безопасно опорожнён.

Кроме этого потребуются:

• манометр (как для насоса, водонагревателя);
• фильтр для дизеля;
• фильтр для бензинового мотора;
• реле давления;
• тумблер электрический;
• регулятор давления (редуктор) с манометром;
• армированный шланг;
• водопроводные отводы, тройники, переходники, штуцеры + хомуты, метизы;
• материалы для создания рамы — металлической или деревянной + мебельные колёсики;
• предохранительный клапан (для сброса избыточного давления);
• пневморозетка с самозапиранием (для подсоединения, например, к аэрографу).

Кроме этого, нужны будут инструменты: ножовка, ключ, шприц, а также ФУМ-лета, «антиржавчина»,синтетическое моторное масло, краска или эмаль для металла.

1. Подготовка мотора-компрессора

Из мотор-компрессора выходят три трубки, две из которых открыты (вход и выход воздуха), а третья, с запаянным концом — для замены масла. Чтобы найти вход и выход воздуха, нужно ненадолго подать на компрессор ток и нанести на трубки соответствующие отметки.

Далее нужно аккуратно спилить или отрезать запаянный конец, следя, чтобы медные опилки не попали внутрь трубки. Затем слить имеющееся внутри масло и с помощью шприца залить моторное, синтетическое или полусинтетическое. Загерметизировать трубку можно, подобрав винт подходящего диаметра, который нужно обмотать ФУМ-лентой и ввинтить в отверстие. Поверх соединения можно нанести герметик. Если нужно — окрашиваем поверхность эмалью.

2. Подготовка ресивера

С пустого баллона огнетушителя нужно снять запорно-пусковой клапан (ЗПК). Очистить ёмкость снаружи от ржавчины и грязи, а внутрь налить и подержать «антиржавчину» — столько, сколько указано на этикетке средства. Даём высохнуть, и накручиваем крышку с отверстием от ЗПК. В отверстие вкручиваем переходник (если нужно) и крепим крестовину.

На верхний патрубок крепим реле давления, с одной стороны ввинчиваем тройник и подсоединяем манометр, с другой монтируем предохранительный клапан или вентиль для стравливания воздуха вручную (вариант). Там, где это требуется, используем переходники. При необходимости — красим баллон.

3. Сборка схемы

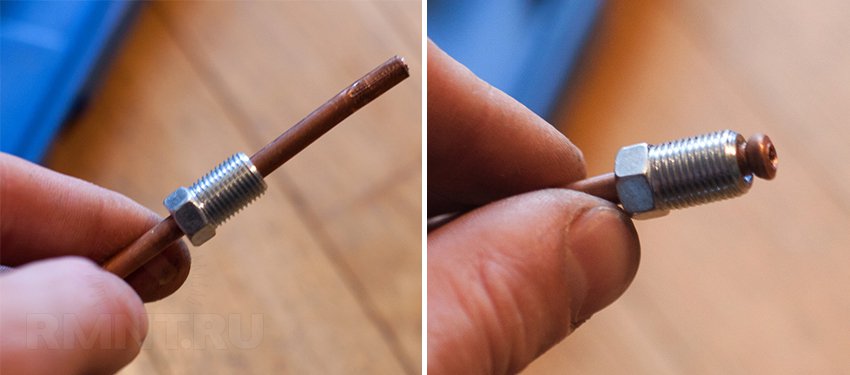

На собранной раме (например, прочная доска на колёсиках или конструкция из прочных уголков, труб) крепим баллон, а на него или рядом — мотор-компрессор, проложив резиновую прокладку. К входящей воздушной трубке компрессора подсоединяем сначала бензиновый, а затем дизельный фильтр. Это нужно сделать, если компрессор предназначен для работы аэрографа, чтобы исключить малейшее загрязнение воздуха. А так как фильтр на дизель более «тонкий», его устанавливают после бензинового. Если медные трубки при демонтаже потеряли форму — нужно их развальцевать.

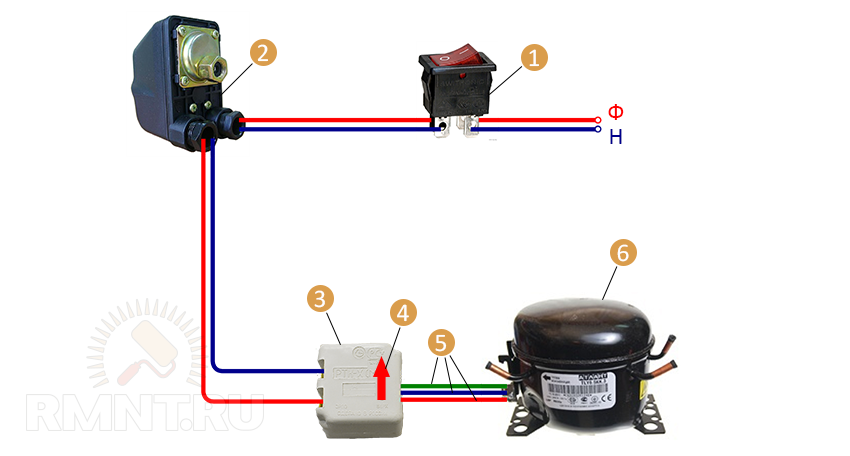

Подключение электропитания идет через тумблер, реле давления и пусковое реле. Все соединения защищаем изолентой или термоусадкой

Важно установить пусковое реле в правильное положение — по стрелке на его крышке, иначе устройство не будет правильно работать. 1 — тумблер; 2 — реле давления; 3 — пусковое реле компрессора; 4 — стрелка положения реле; 5 — подключение реле к обмоткам компрессора; 6 — компрессор

1 — тумблер; 2 — реле давления; 3 — пусковое реле компрессора; 4 — стрелка положения реле; 5 — подключение реле к обмоткам компрессора; 6 — компрессор

Выходную воздушную трубку от компрессора подсоединяем через переходник ко входу в ресивер. После манометра монтируем редуктор с выносным влагомаслоуловителем, а за ним шланг с самозапирающейся пневморозеткой.

Конечный результат при должном старании хорошо работает и выглядит эстетично.

Как сделать полноценный компрессор своими руками

Вариант из авто-аксессуаров хорош своей доступностью. Однако мощность, производительность, и главное – продолжительность непрерывной работы, оставляют желать лучшего. Есть проверенный вариант – компрессор из холодильника. Затратная часть зависит от вашего умения находить условно бесплатные комплектующие.

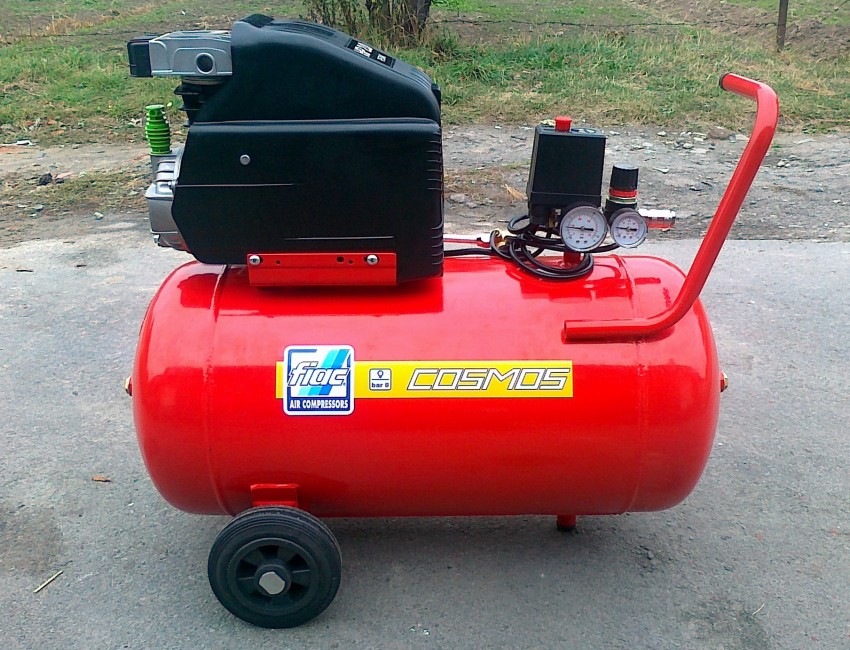

И надо сказать, агрегат получается не хуже заводского.
И так, что требуется для изготовления. Исчерпывающий список, учитывающий все нюансы. Его можно сократить, за исключением элементов безопасности:

• • Компрессор от бытового холодильника (условно бесплатно)
  • Емкость для ресивера: это может быть огнетушитель, газовый баллон, или самодельный, сваренный из толстостенной трубы и листового железа. Последний вариант удобен с точки зрения размещения арматуры, но вопрос надежности сварки очень важен. Стоимость также стремится к нулю
  • Воздушная арматура: трубки, шланги, фитинги, тройники, пневморозетки

• • Регулятор рабочего давления (редуктор)
  • Манометр (при наличии редуктора = 2 шт)
  • Фильтры очистки воздуха на входе (для сохранности поршневой группы компрессора)
  • Масло или влагоотделитель на выходе (актуально для компрессоров с «мокрой» смазкой)
  • Реле давления (управляет работой компрессора)
  • Аварийный клапан (обязательно при любой комплектации!)

Структурная схема представлена на иллюстрации:
В принципе, данный «конструктор» не представляет сложности в сборке. Есть нюансы при подключении компрессора от холодильника.

Достаточно редко встречаются т.н. «сухие» поршневые группы – с графитовыми уплотнителями без применения смазочных материалов. Если вы раздобудете такой экземпляр – считайте повезло. В остальных случаях, компрессор буквально залит маслом.

Это не проблема для фреона, а вот в чистом воздухе для работы, капли смазки ни к чему. Поэтому в качестве маслоотделителя выступает вначале ресивер, который оборудуется сливной пробкой, и специализированный фильтр. О герметичности всех соединений напоминать не стоит, и так все понятно.
Полноценный бесшумный компрессор из холодильника своими руками, видео инструкция.

Такой агрегат вполне справится с шиномонтажными работами, покраской, продувкой, и даже с обеспечением работы пневмоинструмента. Правда при интенсивном расходе воздуха, придется часто останавливаться для восстановления давления. Если требуется мощность повыше – есть более производительные разработки.
