Кондиционер своими руками: несколько вариантов, как сделать кондиционер в домашних условиях

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ САМОДЕЛЬНОЙ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ

Итак, мы рассмотрели, как можно в домашних условиях сделать кондиционер. Какие же плюсы можно извлечь из его использования? Основными достоинствами самодельных устройств, представленных выше, являются:

ПОДПИСЫВАЙТЕСЬ на НАШ youtube канал Эконет.ру, что позволяет смотреть онлайн, скачать с ютуб бесплатно видео об оздоровлении, омоложении человека. Любовь к окружающим и к себе, как чувство высоких вибраций — важный фактор оздоровления — econet.ru.

  1. Экономия денежных средств.
  2. Отлично подходит для использования на даче и загородном доме, где свить профессиональную систему нецелесообразно. На дачу люди приезжают в основном летом, а зимой, дорогое устройство без охраны может быть украдено.
  3. Возможность получить массу позитивных эмоций от сознания того, что вы своими руками смогли сделать такую полезную вещь, как кондиционер.
  4. Получение новых знаний и опыта в сфере переделки одних вещей в другие.
  5. Отпадает необходимость в дорогих средствах по уходу и профилактике оборудования.
  6. Комфорт и бодрость в помещении за счет охлаждения воздуха летом.
  7. Отсутствие необходимости периодически приобретать и менять фильтры, так как они отсутствуют практически во всех рассмотренных устройствах.

Как оказалось, изготовить самодельный кондиционер в квартиру, не так уж и сложно. И с этим вполне под силу справиться любому. Необходимо лишь вникнуть в принцип, по которому работает обычный бытовой кондиционер, и начать действовать. опубликовано

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! econet

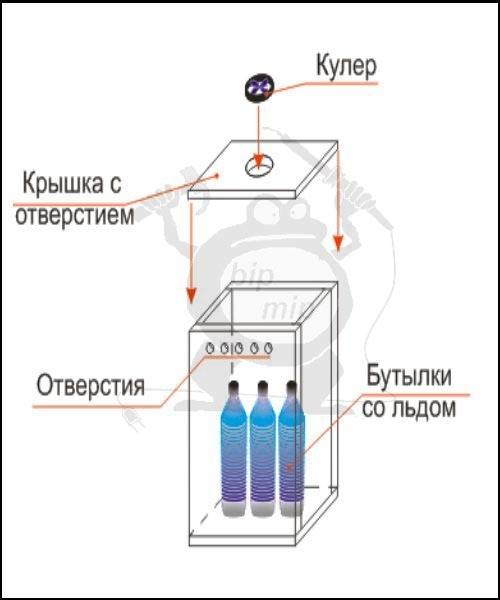

Аппарат из бутылок

Своими руками можно собрать многое

Это, простое в создании, охладительное изделие требует для своего создания следующих элементов:

  • простой вентилятор;
  • пластиковые бутылки;
  • вода.

Лучше всего, если вы положите бутылки с водой в морозильную камеру до образования льда, так можно достигнуть наибольшего результата.

Расстановке пластиковых бутылок необходимо уделить большое внимание. Нужно придерживаться правил и размещать бутылки прямо перед потоком воздуха, создаваемым вентилятором

Пластиковую тару обязательно нужно расставить в ряд, оставив между ними небольшие просветы

Нужно придерживаться правил и размещать бутылки прямо перед потоком воздуха, создаваемым вентилятором. Пластиковую тару обязательно нужно расставить в ряд, оставив между ними небольшие просветы.

Во время эксплуатации вода в бутылках имеет свойство быстро нагреваться. Поэтому ее нужно заменять время от времени, чтобы аппарат не утратил свои охладительные свойства.

Вентилятор + пластиковая тара. Вариант 2

  • кулер;
  • пластмассовая тара (три двухлитровые и три поллитровые);
  • поролоновая лента.

Изготовление:

  1. У двухлитровых емкостей нужно отрезать дно, просверлить внутри отверстия. В одном случае – снизу, в другом – сбоку.
  2. Поролоновой лентой обмотать кулер (для фиксации, поглощения вибраций).
  3. Разместить механизм между отрезанными частями так, чтобы внизу было дно бутылки с боковыми отверстиями.
  4. У двух крышек от емкостей удалить дно.
  5. Внутри двух поллитровых сбоку сделать отверстия, по диаметру равных горлышку.
  6. Горлышко большой емкости вставить внутрь бокового отверстия маленькой, зафиксировать его внутри обрезанной крышкой (можно с помощью длинного ножа или другого инструмента).
  7. Вторую, маленькую, зафиксировать с первой аналогичным способом. Теперь маленькие бутылки могут вращаться перпендикулярно своим основаниям.
  8. К пластиковому коробу с кулером прикрепить третью поллитровую емкость со льдом.
  9. Сверху накрыть все это двухлитровой бутылкой с двумя закрепленными маленькими.

Импровизированный самодельный кондиционер из пластмассовых бутылок готов к использованию. Воздушный поток регулируется вращением поллитровых емкостей по двум направлениям. Будет полезен маленькому помещению, при индивидуальном использовании.

Пластиковые емкости + вода

Использовать вентилятор для охлаждения воздуха в помещении можно совместно в пластиковыми емкостями.

Такой самодельный кондиционер сооружают из следующих подручных материалов:

  • Емкости из пластика разной формы;
  • Напольный вентилятор;
  • Холодная вода.

Воду потребуется залить в закрывающиеся пластиковые сосуды. Предварительно рекомендовано отправлять их морозилку на ночь. Здесь можно воспользоваться одной хитростью — для предотвращения быстрого таяния льда нужно добавить в воду несколько ложек соли.

Как сделать самодельный кондиционер из подручных средств:

  1. Установить вентилятор рядом со столом или тумбой;
  2. Перед ним выставить наполненные ледяной водой пластиковые сосуды. Расстояние между ними должно быть не более 3-4 см;
  3. Включить вентилятор в сеть питания.

Нормализация климата в помещении происходит за счет того, что тающий лед забирает тепло из воздуха, делает его прохладным, а вентилятор распространяет воздух по всему помещению. Чтобы показатели температуры не повышались, нужно менять сосуды с водой каждые 3-4 часа.

Если у пользователей не получается выставить пластиковые емкости на столе, их можно повесить с задней стороны вентилятора. Такая домашняя климатическая система изготавливается быстро, не занимает много места в комнате, функционирует без лишнего шума. Недостаток конструкции заключается в необходимости регулярно менять сосуды с водой.

Охладитель воздуха из пятилитровой бутылки

Этот кондиционер из пластикового сосуда имеет более сложную конструкцию. Для его сооружения потребуется немного больше времени.

В процессе пользователю понадобятся следующие материалы:

  • Две пятилитровые бутылки из пластика;
  • Острый нож или ножницы;
  • Электровентилятор (можно взять из старого компьютера);
  • Блок питания с напряжением не более 5 В;
  • 3-4 пластиковых бутылки.

Как соорудить домашнюю сплит-систему:

  1. Изначально потребуется отрезать на двух пластиковых бутылках горловину. При этом на одной бутылке отступ для обрезания от верха должен быть меньше, чем на другой. По итогу должна получиться пластиковая крышечка, надетая на вторую обрезанную бутылку;
  2. Вторую горловину необходимо использовать для изготовления раструба, его потребуется вставить в верхнюю часть пластиковой крышки, которая надета на обрезанную бутылку;
  3. На боковой части бутылки необходимо вырезать круглое отверстие, на которое будет крепиться вентилятор;
  4. Установить вентилятор от компьютера в полученную дырку так, чтобы во время его работы поток воздуха направлялся вовнутрь пластикового сосуда;
  5. Убрать верхнюю крышечку с обрезанного сосуда, наполнить его 2-3 бутылками с водой. Для большего охлаждающего эффекта их нужно предварительно выдержать в морозилке в течение 3-4 часов;
  6. Накрыть кондиционер пластиковой крышечкой.

Для охлаждения помещения нужно включить вентилятор в сеть. Уже через несколько минут хозяева могут заметить, что сооруженный прибор выдает потоки холодного воздуха. Воду потребуется периодически менять.

Пользователи должны учитывать то, что при повторной заморозке жидкости и в одних и тех же бутылках их стенки могут растягиваться и становиться слабыми. Поэтому через каждые 2-3 раза потребуется заменять не только воду, но и сами сосуды, в которых она находится.

Шаг 1: собрать материал (и сойти с ума)

Если это было в видео-игре вам придется ездить далеко, чтобы получить его. Этот я купил в магазине боль.

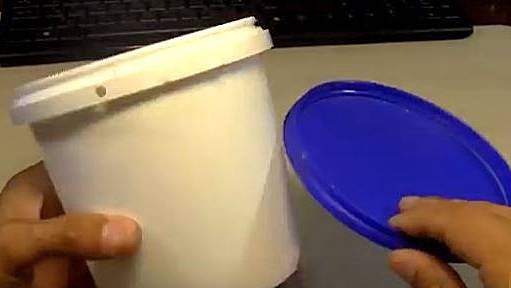

  • Ведро 20л
  • Крышкой, которая помещается заявил ведро
  • Мини настольный USB вентилятор
  • Некоторые чистящие салфетки или тонкий пористый материал (40см х 30см)Инструменты я использовал, имеет только рекомендательный характер, так что не стесняйтесь отходить от этого списка
  • Аккумуляторную дрель
  • Рулетку
  • Нониусом (Штангенциркуль)
  • Клеевой пистолет (с клеем палочки)
  • Ваш мозг (не используйте чужой мозг для этого, ваш будет отлично)

    Не калечить до лучших времен…. резать да резать.

    Возьмите крышку и просверлить небольшое пилотное отверстие в центре

    Использование нониуса определить диаметр вентиляторов клетке за вычетом части были винты идут бросили.

    Я получил месторождение в 16мм минус 3.2 мм на ободе. Оставив меня с 12.8 мм

    С помощью нониуса установить до 6,4 мм (радиус клетки) я соскоблил круг на крышку. (с пилотное отверстие как моя точка привязки)

    Затем режем. Используйте ротационный инструмент или острым ковровым ножом вырежьте круг ты оттер.

    это должно выглядеть как на картинке выше.

    Далее использовать клетку, чтобы просверлите направляющие отверстия для шурупов скинул имеющиеся отверстия в клетке.

    ШАГ 3 ИДЕМ

    Сверление отверстий вы пилотировали в крышке.

    Убедитесь, что они совпадают с клеткой и чисто для плотного прилегания с клеткой

    Сплит клетке. Сохраните винты

    Место нижней стороне под крышкой и верхней стороны клетки на верхней крышке находится между клетка сейчас.

    Закрепите клетку с помощью винтов, которые вы держали. Капельку горячего клея под винты остановит их от вытягивания бросил. Мой поклонник пришел с орехами я пропустила клей участие, но если вы беспокоитесь, что они могут потерять можно промокните их с помощью клея для.

    Поздравляем, крышка сделано. На ведро ходим

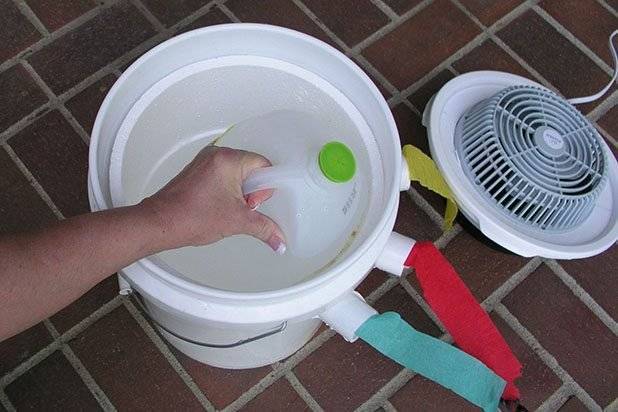

    В ведро воду сосуда и каналом, который контролирует воздух, поступающий в.

    Сбоку вырезать ПАЗ для провода, чтобы соответствовать. Это куда вводятся провода кинул.

    Следующей мерой ведро и сделать отметку в половину точку фломастером.

    Измерьте верхнюю половину и отметьте половину.

    Это где ваши отверстия будут делаться так пойти и проследить, что полпути все вокруг ведра.

    Сейчас самое интересное начинается.

    В зависимости от того, сколько отверстий требуется, Марк несколько кругов вокруг ведра более или менее 13см.

    Использование нониуса снова скрести круг с полпути в качестве точки разворота. Не забывайте использовать радиус (6,5 см) я сделал 4 отверстия перпендикулярно друг другу.

    Это где вы можете использовать свои собственные идеи. Я использовал две конструкции здесь в качестве примеров.

    Вырезаем круг или просверлить отверстия внутри круга.

    Это ваш впускного отверстия, так что не стесняйтесь экспериментировать.

    Мы находимся на тряпочки и почему они в списке.

    Размеры 40см х 30см. Если Вы не можете найти их и используете другой материал.

    Сложите их длины мудрым и клеить сверху, как раз над отверстием. Убедившись, что она покрывает отверстие и, что большой кусок не коснется дна ковша.

    Поместите бусинку клея под отверстие и закрепите ткань к нему.

    Почти закончили

    Заполните ведро с водой, пока под отверстия.

    Добавить лед для большего эффекта. Мокрую тряпку, поэтому она может выступать в качестве фитиля, который держит рисования водой.

    Положить на крышку и подключите его к USB подключи и пусть волшебство начнется.

    Это требует времени, чтобы охладить целый номер, но это понижает мою комнату среднем от 25С» до 16С швырнул день.

    Большая вещь-вы можете запустить его как мало, как 6В так что добавление небольшого солнечные панели делает его кемпинг того, чтобы сделать ваши друзья ревновать.

    Наслаждайтесь

    В. Бин

    ПС. Покажи мне свою variasions и окончательной сборки и задать для какой-либо поддержки.

Можно ли сделать кондиционер из старого холодильника

Абсолютно утопическая идея. Все материалы, опубликованные в русскоязычном интернете, описывают один и тот же видеоролик, где человек пытается из двух холодильников соорудить морозильную камеру для грибов. Причем результат этого действа неизвестен, потому что видеоматериал неполный. Давайте представим, как это должно выглядеть:

  1. Из холодильника аккуратно вырезаются оба теплообменника без отключения от компрессора, иначе фреон улетучится и вам придется платить за заправку.
  2. Компрессор с конденсатором выносится за пределы помещения, а испаритель (бывшая морозилка) устанавливается в комнате. К ней нужно приладить вентилятор для обдува.
  3. Штатный датчик и блок управления, настроенный на температуру отключения компрессора минус 3—6 °С, придется выбросить и заменить другими элементами, подключив агрегаты через реле. Иначе компрессор никогда не остановится и сломается через 100—200 часов непрерывной работы.

Организация охлаждения комнаты с помощью двух холодильников, встроенных в стену. Результаты работы неизвестны.

Давайте отбросим все технические тонкости (не такой режим работы, другая марка фреона и так далее) и представим, что вам удалось собрать эту схему. Максимальная холодильная мощность подобных агрегатов составляет не более 400 Вт или 0.4 кВт. Грубый расчет показывает, что этого хватит для комнаты площадью 4 м². Это в теории, а на практике выйдет еще меньше.

Вывод. Если вы относитесь к благородному племени энтузиастов и экспериментаторов, то можете попытаться сделать из холодильника кондиционер. Но труда вы затратите гораздо больше, чем получите холода.

Это интересно: Фундамент-плита для дома из пеноблоков

Упрощённые конструкции для дома

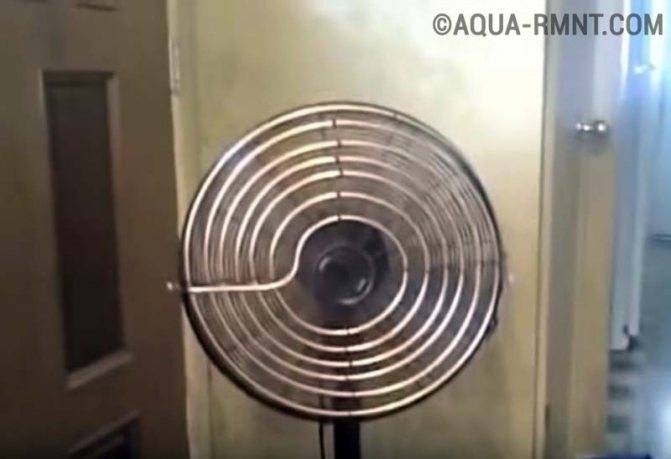

Одна из таких конструкций — водный теплообменник, совмещённый с обычным напольным вентилятором. Чтобы изготовить такой примитивный охладитель, необходимо взять медную трубку и свернуть её в спираль, прикрепив к защитной решётке вентилятора. Для монтажа можно использовать пластиковые хомутики, применяемые для крепления проводки в автомобилях. Концы трубки присоединяются к водопроводу, а вентилятор включается в сеть.

Трубка из меди крепится прямо к решётке вентилятора

Кондиционер из бутылок ставится в оконный проём

Оригинальная конструкция придумана в одной из стран Африки, где традиционно стоит жара и вдобавок отсутствует подача электроэнергии. Устройство работает на основании закона физики, гласящего, что температура газа, проходящего сквозь внезапное сужение и расширение, падает на несколько градусов (до 5 °С). В качестве такого сужения выступает горловина той же пластиковой бутылки, а чтобы получить больше охлаждённого воздуха, нужно использовать десяток этих горловин.

Для изготовления нужно просверлить фанеру и обрезать бутылки

Энергонезависимый кондиционер делается так:

  1. Вырежьте кусок фанеры либо ДВП размером с открываемый оконный проём. Проверьте, сколько бутылок на него можно поставить вплотную друг к другу.
  2. Отрежьте на всех бутылках горловины и скрутите пробки. Потом разместите их на листе фанеры и карандашом отметьте центры отверстий.
  3. Проделайте отверстия коронным сверлом, чей диаметр совпадает с горловиной. Вставьте в них отрезанные бутылки.
  4. Прикрепите фанеру снаружи оконного проёма, чтобы бутылки торчали на улицу.

Сборка проста — бутылки вставляются в отверстия

Устройство подойдёт для дачного домика, где другие варианты применить невозможно из-за отсутствия нужного количества воды или перебоев с электричеством.

Варианты использования

Невозможно использовать для охлаждения комнаты холодильник, который в ней стоит. Даже в идеальном случае количество теплоты, которое «отнял» испаритель, будет равно теплу, выделяемому конденсатором.

Но нужна еще работа по перемещению хладагента и созданию разницы давлений в испарителе и конденсаторе. Для этого используется мотор-компрессор, а у него есть потери энергии в виде трения поршневой группы и тепловых потерь в обмотках электродвигателя. То есть, компрессор при работе греется. Плюс тепло, выделяемое пусковым реле. Поэтому работающий холодильник излучает больше тепла, чем вырабатывает холода.

Вариант 1 – сплит-система

Чтобы использовать бытовой холодильник на охлаждение комнаты, конденсатор надо вынести за ее пределы. Это сделать можно. Но если повторить компоновку системы с разделенными блоками, то придется разобрать холодильник на составные части, а уже на их основе собрать кондиционер. Как это сделал домашний умелец на видео ниже.

Кондиционер из старого холодильника (air conditioner from a domestic refrigerator)

Watch this video on YouTube Watch this video on YouTube

И хотя в этом примере целью было обустройство большой холодильной комнаты-камеры, способ изготовления самодельной сплит-системы аналогичен.

Недостаток варианта для выполнения своими руками – сложность и большой объем работы.

Вариант 2 – моноблок

У кондиционеров есть два вида моноблочного исполнения – мобильные и оконные кондиционеры. Оба вида не подходят для переделки старого холодильника.

У мобильного кондиционера конденсатор находится в изолированном корпусе, а тепло от него выводят на улицу с помощью гибкой трубы. Повторять подобную конструкцию на основе холодильника нецелесообразно – сложно, и такой моноблок займет много места в комнате.

Вставить в оконный проем можно только маленький холодильник с объемом до 100 литров. Но его номинальная мощность менее 100 Вт, а этого недостаточно, чтобы охлаждать комнату средних размеров.

Остается один вариант – полностью разместить холодильник за пределами помещения, а холодный воздух из камеры подавать в комнату по воздуховоду с помощью вентилятора. Получится своего рода канальный кондиционер в моноблочном исполнении.

Алгоритм сборки самодельного агрегата

Почти все элементы воздушного теплового насоса можно изготовить самостоятельно. Компрессор рекомендуется снять с обычной сплит-системы. Как правило, такой прибор имеет подходящие характеристики и работает достаточно бесшумно. Помимо компрессора, понадобится ряд материалов:

  • металлический бак из нержавейки, объемом 100 л или более;
  • пластиковая бочка с широкой горловиной;
  • трубы из меди различного диаметра (толщина стенок трубы — не менее 1 мм);
  • набор муфт и переходников;
  • электроды;
  • сливной кран;
  • отвоздушиватель ДУ-15;
  • предохранительный клапан;
  • манометры;
  • устройства для автоматического управления;
  • кронштейны для крепления элементов системы;
  • фреон и др.

Чтобы сделать воздушный тепловой насос, необходимо:

  1. Запастись подходящим компрессором и кронштейнами для его монтажа на стену. Чтобы сделать тепловой насос мощностью 9кВт, понадобится компрессор на 7,2 кВт.
  2. Изготовить из медной трубки змеевик, равномерно намотав трубу вокруг баллона нужного диаметра.
  3. Для изготовления конденсатора разрезать пополам стальной бак на 100 литров, вставить внутрь медный змеевик.
  4. Заварить бак и установить резьбовые соединения. Для установки готового конденсатора также понадобятся кронштейны.
  5. Разрезать пластиковую бочку, чтобы сделать испаритель.
  6. Вставить в испаритель медный змеевик из трубы на ¾ дюйма.
  7. Для монтажа испарителя на стену нужен еще один набор L-образных кронштейнов.
  8. Соединить элементы в общую систему.
  9. Пригласить мастера по холодильному оборудованию, который проверит качество сборки и закачает в систему хладагент.

После этого необходимо обеспечить забор наружного воздуха и его сброс для контакта с испарителем, а также подключить устройство к системе отопления дома.

Чтобы сделать змеевик из медной трубки для теплового насоса «воздух-вода», можно взять баллон подходящего диаметра из-под фреона или газа и аккуратно намотать трубку на него

Компрессор для теплового насоса «воздух-вода» можно снять со сплит-системы, удостоверившись, что у него достаточная мощность. Для изготовления конденсатора подойдет металлический бак

Что потребуется для самостоятельного монтажа

Вы, наверное, в курсе, сколько стоит установка кондиционера специалистами. При вопросе откуда такие цены, ведь работы всего на 3 часа, отвечают, что очень дорогое оборудование и его амортизация составляет значительную долю стоимости. Возможно, это и так, но большая часть этого оборудования может уже быть в хозяйстве. Исключение — вакуумный насос, но многие бригады обходятся без него, так как стоит нормальный действительно много, а от плохого никакого толку.

При монтаже важно соблюдать горизонтальность установки блоков. Для этого нужен хороший строительный уровень

Оборудование

Итак, для установки кондиционера своими руками потребуется следующее оборудование:

  • Перфоратор, чтобы проделать дырку в наружной стене, в которую прокладывают коммуникации, связывающие внутренний и наружный блоки.
  • Дрель для установки крепежа с набором сверл разного диаметра.
  • Труборез для разрезания медных труб и риммер для удаления заусенец (можно обойтись напильником/натфилем и наждачной бумагой).
  • Развальцовщик для медных труб.

Устройство для развальцовки труб

Для идеальной установки необходим вакуумный насос, но обычно взять его негде и на трассах до 6 метров обходятся без него.

Материалы

Для соединения и установки двух блоков сплит-систем нужны будут следующие расходные материалы:

Кабель для подключения питания и для соединения блоков. Марка и параметры кабеля зависят от производителей и указываются обычно в паспорте в инструкции по установке. Обычно это 4-х жильный кабель с сечением 2 мм2 или 2,5 мм2. Длина кабеля равна длине трассы с небольшим запасом.
Медные толстостенные бесшовные трубы (не водопроводные, а специальные для систем охлаждения и кондиционирования). Трубы потребуются двух диаметров — большего и меньшего

Конкретные цифры будут указаны в мануале, длина каждого отрезка равна длине трассы плюс 20-30 см на запас
Еще раз обращаем внимание, что медные трубы не водопроводные, а для холодильной промышленности. В них другая медь — более мягкая, которая хорошо развальцуется и сможет обеспечить требуемую герметичность
Транспортировать и хранить медные трубки надо с заглушенными краями — для исключения попадания туда пыли

Это очень важно.
Медные трубы нужны специальные, с толстой стенкой, бесшовные из мягкой меди
Утеплитель для труб из технического каучука. Есть темно-серого или черного цвета. Цвет на качестве не отражается, поставляется в отрезках по два метра

Требуемая длина — равна длине трассы. Нужен утеплитель под оба диаметра труб — больший и меньший.
Дренажная трубка. Специалисты советуют ставить специальный гофрированный шланг с пластиковой спиралью внутри. При самостоятельной установке его часто заменяют полипропиленовой трубой. Длина дренажной трубки — длина трассы плюс 80 см.
Два L-образных кронштейна для крепления наружного блока. Их размер должен соответствовать габаритам блока, а несущая способность должны превышать его массу в в 4-5 раз. Этот запас необходим для компенсации ветровых и снеговых нагрузок. Желательно их покупать в фирмах, торгующих комплектующими для кондиционеров. Обычные кронштейны могут оказаться ненадежными

Цвет на качестве не отражается, поставляется в отрезках по два метра. Требуемая длина — равна длине трассы. Нужен утеплитель под оба диаметра труб — больший и меньший.
Дренажная трубка. Специалисты советуют ставить специальный гофрированный шланг с пластиковой спиралью внутри. При самостоятельной установке его часто заменяют полипропиленовой трубой. Длина дренажной трубки — длина трассы плюс 80 см.
Два L-образных кронштейна для крепления наружного блока. Их размер должен соответствовать габаритам блока, а несущая способность должны превышать его массу в в 4-5 раз. Этот запас необходим для компенсации ветровых и снеговых нагрузок. Желательно их покупать в фирмах, торгующих комплектующими для кондиционеров. Обычные кронштейны могут оказаться ненадежными.

Кронштейны для кондиционеров должны выдерживать большую нагрузку — в 3-4 раза превышающую массу наружного блока

  • Болты, анкера, дюбеля. Тип, размеры и количество зависят от типа кронштейнов и монтажной пластины для внутреннего блока, а также от типа стен, на которые монтируется кондиционер.
  • Пластиковый короб 60*80 см — для того чтобы можно было закрыть проложенные коммуникации.

Это все, что необходимо для установки кондиционера своими руками.

Что такое мульти-сплит?

Для обеспечения микроклимата в разных помещениях были разработаны мультизональные кондиционеры или мультисплит-системы. Первые модели были представлены компанией Daikin в 1982 году. Технология была зарегистрирована под торговой Variable Refrigerant Volume, VRV, что переводится с английского как «изменяемый объем хладагента».

Мульти-сплит кондиционер состоит из:

  1. Наружного блока;
  2. Нескольких внутренних блоков;
  3. Системы регулирования.

Наружный блок отвечает за охлаждение или подогрев фреона за счет воздуха с улицы. Внутренние блоки регулируют скорость и направление обдува, в них находится электроника, отвечающая за режим работы.

Общий принцип работы мультизонального кондиционера основан на циклах конденсации и испарения хладагента. Подробнее об этом читайте в разделах Принцип работы кондиционера на охлаждение и Принцип работы кондиционера на обогрев. Отличия кроются в распределении фреона на несколько потоков.

Система регулирования представляет собой узел управления, связанный с наружным и внутренними блоками. Он отвечает за распределение фреона, обработку сигналов. Работает система следующим образом:

  1. Узел управления получает сигнал о скорости обдува и температуре от каждого внутреннего блока;
  2. Процессор определяет, какое количество фреона нужно подавать на каждый отдельный блок;
  3. После подсчетов узел дает сигнал внешнему блоку, с какой скоростью должен работать компрессор (или как часто включаться);
  4. При прокачке хладагента узел управления распределяет его между внутренними блоками.

Существуют базовые комплектации, которые включают внутренние блоки одного типа в определенном количестве, обычно 3-5 шт. (см. иллюстрацию). Многие компании предлагают нестандартные решения – вы можете подобрать необходимое количество внутренних блоков разных типов. Такие решения дороже, но практичнее.


Комплектация мульти-сплит системы с тремя внутренними блоками.

Как превратить обычный вентилятор в кондиционер

Вот и наступило лето, а вместе с ним и жара, от которой порой некуда деться. Холодные напитки, прохладный душ и нахождение  в тени, лишь ненадолго помогают охладиться и отдохнуть от палящего солнца.

Единственным наиболее действенным методом спасения от жары в это время года является кондиционер. Но не каждый может позволить себе его приобретение и установку. В такой ситуации на помощь приходит смекалка и руки, которые растут из плеч, а также немного денег и времени.

Предлагаем вам узнать, как из обычного вентилятора можно сделать отличный кондиционер!

Источник

Для изготовления кондиционера своими руками, нам понадобится: — вентилятор (любого типа), — медная трубка  — прозрачная ПВХ трубка — пластиковые хомуты — аквариумная погружная помпа производительностью 600-1000л/ч

— термоящик (пенопластовый ящик)

  1. Чтобы превратить обычный вентилятор в кондиционер, достаточно только прикрепить теплообменник на решетку вентилятора, по которому будет циркулировать холодная вода, а вентилятор в свою очередь потоком воздуха будет передавать холод от теплообменника в помещение.

В качестве теплообменника будем использовать медную трубку 1/4″ ( 6,35 мм ) которая используется для систем кондиционирования. Длина трубки будет зависеть от размера вашего вентилятора и плотности спирали.

Разумеется, чем выше плотность спирали, тем быстрее будет происходить охлаждение, но не стоит забывать, что очень плотная спираль будет затруднять движение потока воздуха, так что здесь главное не переусердствовать. Для стандартного напольного вентилятора длина медной трубки для намотки спирали составляет 5-10м.

  • Крепить медную трубку к решетке вентилятора удобней всего при помощи пластиковых хомутов, но как вариант можно использовать тонкую проволоку.
  • Концы хомутов обрезаем, чтобы не портили внешний вид.

Для подключения помпы к теплообменнику можно использовать прозрачную ПВХ трубку с внутренним диаметром 6мм., для удобства подсоединения к теплообменнику.

  1. Можно подбирать ПВХ трубку, по диаметру патрубка помпы, но в таком случае, необходимо будет подмотать изоленту на концы теплообменника и зафиксировать металическими хомутами.
  2. В качестве резервуара для холодной воды, будем использовать пенопластовый ящик (термоящик) или любую другую емкость (бочка, канистра), которую желательно утеплить пенопластом.

После того как все трубки соединены, помещаем помпу и сливной шланг в термоящик. Периодически, для поддержания низкой температуры, бросаем в термоящик куски льда, аккумуляторы холода или замороженные баклажки со льдом.

Как вы видите, сделать кондиционер своими руками совсем не сложно. Разумеется,самодельный кондиционер будет уступать заводскому но, тем не менее, это достойный варианты борьбы с жарой.

  • Для тех кому данная конструкция кондиционера покажется сложной, предлагаем рассмотреть вариант, более простого кондиционера:
  • Для изготовления простейшего кондиционера, нам понадобится:
  • — небольшой вентилятор (настольный или автомобильный),
  • — термобокс (пенопластовая коробка)
  • — колено от пластиковой канализационной трубы

В крышке термоящика, вырезаем два отверстия. Одно отверстие для вентилятора вырезаем с тем расчетом, чтобы вентилятор не провалился. Второе отверстие вырезается впритык по диаметру колена. Само колено необходимо для направленного распределения холодного потока воздуха по комнате.

Принцип действия, самодельного кондиционера, довольно прост. В термобокс засыпается лед и накрывается крышкой (на которой установлен вентилятор).

Поток воздуха, от вентилятора охлаждаясь за счет льда, будет выходить через колено, и распределяться по комнате.

Если у вас нет термобокса, можно использовать большой пластиковый контейнер, только в данном случае, на внешних стенках будет образовываться конденсат, который будет стекать на пол. Чтобы такого не происходило пластиковый контейнер необходимо термоизолировать листовым пенопластом.

Домашний мини-кондиционер своими руками

Если обычные вентиляторы не спасают от летней жары, а на покупку кондиционера не хватает денег, то решить данную проблему можно при помощи самодельного устройства, которое можно изготовить из доступных подручных материалов своими руками.

Материалы и этапы работ

В качестве корпуса для мини-кондиционера можно использовать обычное пластмассовое ведро с крышкой объемом на 7–10 литров.

В верхней части ведра необходимо прорезать окно прямоугольной формы, на которое потом надо будет наклеить решетку из полос плотного пенопласта или другого материала, какой будет под рукой.

Затем по центру крышки ведра нужно вырезать круглое отверстие для вентилятора от блока питания ПК — его необходимо «посадить» на термоклей с нижней части крышки, а сверху желательно закрепить стальную решетку (ее тоже можно снять с блока питания компьютера).

При помощи паяльника или сверла нужно сделать небольшое круглое отверстие в ведре под штекер для адаптера питания, через который будет подключаться вентилятор. Для большей надежности сам штекер желательно зафиксировать термоклеем с обеих сторон отверстия.

Как работает устройство

Когда мини-кондиционер полностью собран, можно приступать непосредственно к его эксплуатации. Для начала засыпаем в ведро лед (примерно до половины), затем включаем вентилятор и уже через несколько минут через отверстия в решетке охлажденный воздух будет поступать в помещение.

Такой компактный мини-кондиционер пригодится на даче, в загородном доме и даже в квартире, и сделать это устройство можно своими руками буквально за полчаса.

Оцените запись

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
