Котел на отопление своими руками: подробная инструкция

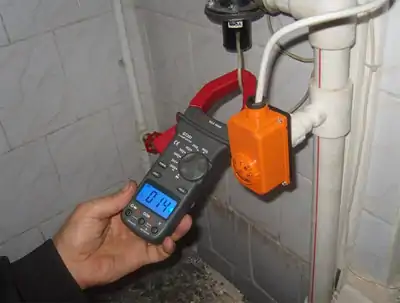

Подключение к сети и блок управления

Для безопасного подключения к сети потребуются:

1. Провода соответствующего сечения. Сечение рассчитывается исходя из мощности и длины, для мощной системы лучше подключение силового кабеля и 380 вольт.
2. Заземление: металлические детали стоит присоединить к контуру заземления.
3. Отдельный дифавтомат — выключит потребителя, если защитная трубка проржавеет и будет «пробивать» в дом.

Чтобы регулировать силу тока, приобретают:

1. Контроллер или блок управления.
2. Амперметр.
3. GPS-модуль.
4. Механический клапан, отключающий электроэнергию при закипании жидкости в котле (надежный механизм, работает от давления).

Как сделать электрокотел своими руками (видео)

Какой бы вид котла вы не выбрали, необходимо обязательно руководствоваться не только здравым смыслом при его изготовлении, но и соблюдать требования правил безопасности, а также придерживаться стандартов, которые действуют в отношении выбранной категории отопительных приборов.

Отопление дома при помощи электричества — наиболее технологичный вариант. Электрическая энергия без потерь преобразуется в тепловую, удобно и дешево транспортируется.

Есть ряд типовых решений для организации отопления — тепловые насосы, обратные кондиционеры, керамические инфракрасные излучатели, конвекторы, электрокотлы. Популярной является установка электрического котла.

Какие инструменты потребуются в работе?

Рассмотрев устройство твердотопливного котла отопления и ознакомившись с функциями каждого элемента в его конструкции, собственник может приступать к работе. Для начала стоит подготовить инструменты, защитную одежду и материалы. В процессе изготовления котла собственнику потребуется использование сварочного аппарата, пассатижей, болгарки, инструмента для чистки металла и дрель, поэтому желательно иметь опыт работы с данной группой инструментов. Также потребуется наличие измерительных инструментов – рулетки, уголка, уровня и пр.

Что касается расходных материалов и заготовок, то их можно представить следующим перечнем:

• листовая сталь;
• решетка из чугуна;
• дверцы;
• уголок;
• дроссельные заслонки;
• трубы определенного сечения;
• песок.

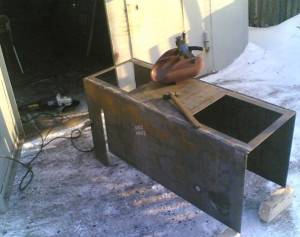

Этап № 1: изготовление корпуса

Прежде чем система отопления на твердом топливе будет способствовать созданию комфортного микроклимата в доме, собственнику предстоит пройти несколько этапов, в течение которых будут изготовлены основные элементы котла. Затем ему потребуется осуществить подключение твердотопливного котла к системе отопления и выполнить его проверку и настройку. Однако самый первый этап изготовления отопителя заключается в подготовке заготовок для корпуса.

В процессе изготовления топки необходимо вырезать болгаркой заготовки – четыре стенки. Их типоразмеры и физические особенности должны быть рассчитаны заранее, на том же этапе, когда теплотехниками подготавливается схема отопления с котлом твердотопливным в основе. Помимо стенок, для сооружения топки потребуются ребра (необходимы для увеличения жесткости) и уголки (необходимы для укрепления сварных швов).

Далее с помощью сварочного аппарата происходит соединение конструктивных элементов. Когда остов топки готов, на него наносится разметка для проделывания отверстий, предназначенных для врезания дверей зольного и топочного бункера.

Этап № 2: изготовление теплообменных элементов

Самодельные гидролизные котлы отопления в качестве теплообменника используют змеевики из труб. При изготовлении змеевика стоит помнить, что между его площадью и теплообменными свойствами имеется прямая связь – чем больше площадь, тем выше эффективность прогрева воды. Не стоит забывать и о том, что конструкция теплообменника должна гарантировать максимальный проточный цикл теплоносителя.

Бак должен изготавливаться из нержавеющей стали. Как сделать расширительный бак самостоятельно можно изучить в нашей статье «Как сделать расширительный бачок для отопления своими руками?». Форма бака может быть прямоугольной или любой другой – главное, чтобы она соответствовала требованиям схемы. Примечательно, что гидролизный котел отопления оборудуется одним баком, а пиролизный аналог может иметь два бака. Этот момент желательно обсудить еще до начала работ, поскольку для изготовления пиролизного котла потребуется большее количество расходных материалов.

Этап № 3: сборка компонентов

Изготавливая котёл отопления на твёрдом топливе своими руками, собственник пройдет через несколько этапов и в финале столкнется с необходимостью сборки отопителя. Учитывая большой вес и громоздкие габариты прибора, специалисты рекомендуют осуществлять сборку непосредственно на месте установки котла. На этом этапе работ потребуется схема монтажа твердотопливного котла отопления, которая оговаривает все нюансы подсоединения прибора к контуру и системе отвода продуктов горения.

Однако непосредственное подключение твердотопливного котла к системе отопления схема которого составляется индивидуально для каждого дома, производится после того, как собственник недвижимости провел ряд подготовительных мероприятий.

Подготовительные работы перед запуском котла:

1. подготовка бетонной подушки или кирпичного фундамента для котла;
2. установка на данную конструкцию днища зольника и его обрешетка вертикальными стойками, соединенными сварным методом;
3. монтаж колосников и теплообменников;
4. установка наружных стенок и верхней плиты.

Далее происходит заполнение стенок котла песком для увеличения аккумуляции тепла и защиты стенок прибора от перегрева и прогорания. Затем устанавливаются баки и дверцы. После этого сборка прибора практически завершена, и собственник может брать в руки схемы подключения твердотопливных котлов в систему отопления и в соответствии с их предписаниями подсоединять магистрали подачи и обратки.

Создаём пиролизный котёл

Разбор схем и чертежей

Чтобы создать пиролизный котёл своими руками, важно тщательно изучить схемы и чертежи. Именно по ним вы сможете подобрать конструкцию и максимально точно определить количество нужных для строительства материалов. На схеме и чертеже пиролизного котла отображены основные элементы, без которых невозможно построить конструкцию своими руками:

На схеме и чертеже пиролизного котла отображены основные элементы, без которых невозможно построить конструкцию своими руками:

На схеме и чертеже пиролизного котла отображены основные элементы, без которых невозможно построить конструкцию своими руками:

• регуляторы,
• дымовые каналы,
• отверстия для воздуха,
• трубы для подачи воды,
• трубы для отвода воды,
• камера сгорания,
• вентилятор.

Очень важно при изготовлении пиролизного котла своими руками придерживаться чертежей и схем. Дело в том, что это сложное устройство, в котором будут происходить высокотемпературные процессы. Поэтому малейшая ошибка может обратиться аварийной ситуацией

Поэтому малейшая ошибка может обратиться аварийной ситуацией

Поэтому малейшая ошибка может обратиться аварийной ситуацией.

Для частного дома будет достаточно пиролизного котла, мощность которого составляет 40 кВт. Не стоит стремиться к большой мощности. Дело в том, что в таком случае конструкция становится значительно сложнее. Мало того, конечная стоимость также увеличивается.

Выбор мощности пиролизного котла, который вы собираетесь создать, влияет на размер ключевых деталей на чертеже или схеме. От правильного подбора размеров зависит нормальное функционирование устройства.

Совет. Если вы владелец маленького домика, то можно остановить свой выбор на котле с мощностью в 30 кВт. Этого будет более чем достаточно.

Инструменты, необходимые для изготовления котла своими руками

Чтобы своими руками сделать конструкцию, работающую на основе пиролизной реакции по чертежам и схемам, необходимо запастись некоторым инвентарём. Для воплощения задумки в жизнь, вам понадобятся следующие материалы и инструменты:

• болгарка,
• сварочный аппарат,
• шлифовальные круги,
• электрическая дрель,
• электроды,
• трубы различного диаметра,
• полосы стали,
• термодатчик,
• вентилятор,
• металлические листы.

Это базовый набор, который необходим, чтобы создать пиролизную систему своими руками по схемам и чертежам. Конечно же, в процессе работы может возникнуть необходимость в дополнительных инструментах и материалах.

Внимание. Толщина стали для корпуса должна быть 3 мм, а лучше 4

Тонкости сборки

После того как вы выберите подходящую схему, можно будет приступить к сборке. При этом необходимо придерживаться следующих рекомендаций:

Отверстие, через которое в топку будут попадать дрова и брикеты должно располагаться немного выше, чем у обычных твердотопливных конструкций. Не забудьте про ограничитель. Его главная задача — это контролировать количество воздуха. Для его создания нужна семидесятимиллиметровая труба в сечении. Её длина должна быть больше корпуса. К ограничителю приваривается диск. Элемент должен быть выполнен из стали. Место приваривания — низ конструкции. В результате у вас получится зазор в 40 мм. Чтобы установка ограничителя стала возможной необходимо сделать дырки в соответствующих местах крышки. Лучшей формой для отверстия, через которое будут загружаться дрова является прямоугольник

При этом важно не забыть о дверце. Она должна иметь специальную накладку для лучшей фиксации

Также в конструкции необходимо предусмотреть отверстие, через которое будет удаляться зола

Трубу для теплоносителя нужно сделать с изгибом

Также в конструкции необходимо предусмотреть отверстие, через которое будет удаляться зола. Трубу для теплоносителя нужно сделать с изгибом

Это позволит повысить отдачу тепла.

Ещё одним важным элементом согласно любой схеме и чертежу является вентиль. С его помощью вы сможете контролировать количество теплоносителя, поступающего внутрь. Поэтому лучше всего расположить его в удобном и легкодоступном месте. Сам алгоритм создания пиролизного котла своими руками по чертежам вы можете увидеть на видео внизу.

После сборки огромное значение имеет первый запуск. Лишь после того, как вы убедитесь, что в продуктах горения нет угарного газа, можно будет утверждать, что всё сделано правильно. Для этого лучше использовать специальное оборудование.

Создать котёл, работающий на основе принципа пиролиза можно своими руками. Но перед тем как начать работу необходимо написать проект. Основную роль в нём будет играть рисунок со схемой изделия и размерами.

Обсудить статью на форуме

Сборка отопительного агрегата

В первую очередь к блину 412 мм приваривается дымоход. Затем внутри корпуса на высоте 30-35 см от топочного отверстия необходимо приварить временные упоры. Это может быть проволока или арматура. На них сверху опускается блин с дымоходом.

Основные стыки

А вот теперь самый важный момент – надо сварить между собой блин и корпус котла. Проварить шов надо обязательно с двух сторон и сделать это необходимо качественно. Этот стык есть сопряжение топки и водяного бака.

Далее на торчащий из котла дымоход надевается блин 425 мм. Здесь необходимо хорошо проварить два стыка: между внешними краями блина и корпусом котла, между дымоходом и металлическим кругом.

Топочный отсек

Следующий этап касается топочной камеры. С обратной стороны от дымохода внутрь корпуса вставляется готовая решетка из арматуры.

Затем из уголка 25 мм вырезаются болгаркой несколько кусков, которые привариваются внутрь котла между топочным отверстием и поддувалом. Это будут упоры, на которые ляжет решетка.

Нижняя часть корпуса

И последнее. Необходимо приварить блин 425 мм к нижнему краю корпуса, приварить к нему четыре ножки из трубы 25 мм высотою по 5 см. Далее привариваются петли, на которые навешивается дверца топки.

Конструкция для задвижки поддувала

Конструкция может быть разной: в виде обычной дверцы, в виде шибера (это заслонка, которая перемещается в плоскости отверстия), в виде поворотной заслонки с отверстиями в корпусе. Продаются готовые изделия, которые просто привариваются по месту.

Можно сварить цельную конструкцию своими руками и прикрепить ее к котлу. Из всех предложенных вариантов самый простой – это или дверца, или шибер.

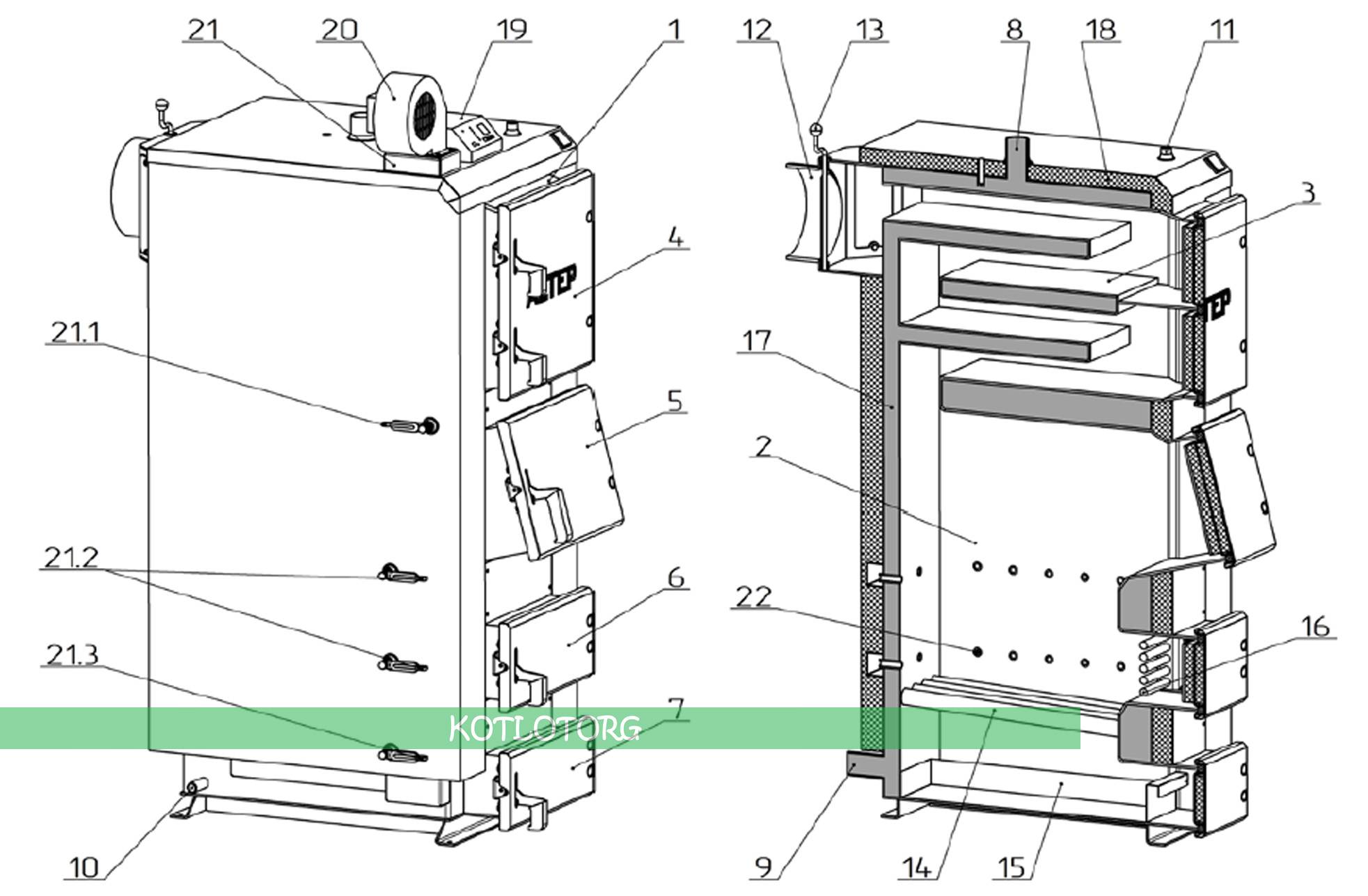

Чертеж простого котла длительного горения

Такая конструкция твердотопливного котла довольно проста. Теплообменник может быть выполнен из листовой стали в виде «водяной рубашки». Для максимальной эффективности теплоотдачи и увеличения площади контакта с пламенем и горячими газами ее конструкция предусматривает наличие двух отражателей (выступов вовнутрь).

Чертеж простого твердотоплевного котла

В данной конструкции теплообменник представляет собой комбинирование «водяной рубашки» вокруг камеры сгорания и дополнительного щелевидного регистра из листового металла в верхней ее части.

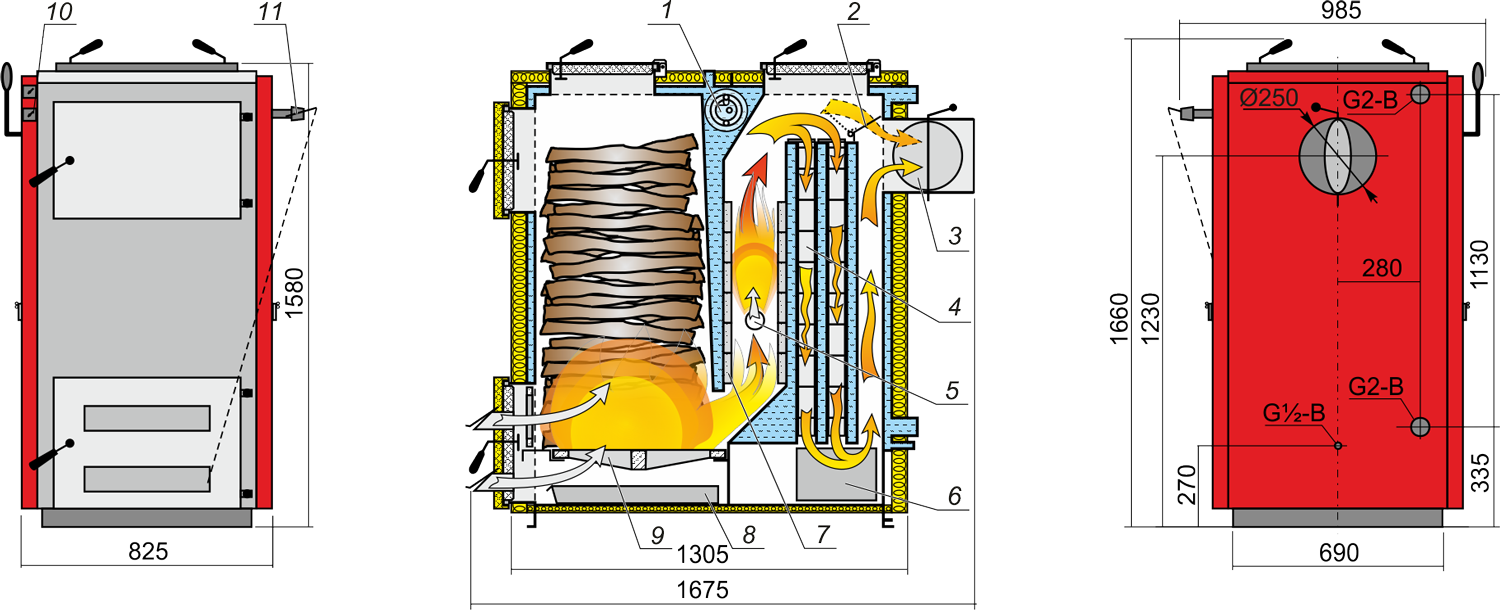

Схема-чертеж котла с теплообменником щелевого типа

1 — дымовая труба; 2 — водяная рубашка; 3 — щелевой теплообменник; 4 — загрузочная дверка; 5 — дрова; 6 — нижняя дверка для поджига и чистки; 7 — колосники; 8 — дверка для регулирования подачи воздуха и чистки зольника.

• Как подключить котел длительного горения своими руками
• Сбросной клапан для отопления
• Термодатчики для котлов отопления

В данных вариантах «водяная рубашка» дополнена теплообменными регистрами из труб в верхней части камеры сгорания. Кроме того, такие агрегаты рассчитаны на приготовление на них пищи. Вариант 4 большей мощности и с верхней загрузочной дверкой.

Рис. 3 Конструкции твердотопливных котлов с дополнительными регистрами и варочной поверхностью

1 — топливник; 2 — регистр из труб; 5 — труба обратки; 6 — подающая труба; 7 -верхняя загрузочная дверка; 8 — нижняя дверка для поджига и подачи воздуха; 9 — загрузочная дверка; 10 — дымовая труба; 13 — колосниковая решетка; 14,15,16 — отражатели; 17 — заслонка; 19 — водяная рубашка; 20 — зольник; 21 — варочная поверхность.

Что собой представляет пиролизный котёл

Как работает

Со схем и чертежей пиролизной отопительной системы можно понять основные принципы её работы. Но чтобы создать это устройство своими руками, в нём необходимо разобраться более подробно.

Процесс, который происходит внутри пиролизного котла, сделанного своими руками по чертежам и схемам, представленным в статье, функционирует благодаря сухой перегонке. Когда температура достигает 500-600 градусов по Цельсию — начинается процесс разложения. Его результатом являются два вещества — газ и природный кокс.

Созданный внутри конструкции газ смешивается с атомами кислорода. Благодаря этому начинается горение. Конечно же, чтобы всё прошло по схеме — внутри камеры, сделанной своими руками по чертежам и схемам, должна быть соответствующая температура.

Пиролизный газ, создаваемый в котле, сделанном своими руками, вступает во взаимодействие с углеродом. Это, в свою очередь, запускает реакцию. Но чтобы это стало возможным устройство должно быть сделано чётко по чертежам и схемам.

Результатом пиролизного процесса, который происходит в котле длительного горения, сделанном своими руками по популярным чертежам и схемам, образуется дым, но он не содержит каких-либо вредных соединений. Поэтом вред, наносимый, окружающей среде минимален.

Важным достоинством пиролизного котла, сделанного своими руками по чертежам и схемам, является то, что он практически не вырабатывает отходов. При этом выделяется немалое количество тепловой энергии, благодаря которой можно отопить немалую площадь.

Пиролизный процесс относится к классу экзотермических. В общем, так называются все процессы, в результате которых происходит высвобождение тепла. Но не всё так просто. Дело в том, что это тепло необходимо для того, чтобы осуществить дополнительный прогрев и сушку топлива.

Преимущества и недостатки

Есть важные нюансы, о которых нужно знать, перед тем как мастерить пиролизный котёл по чертежам и схемам. Начать нужно с достоинств и недостатков, которые имеет конструкция.

К плюсам пиролизных котлов, сделанных своими руками, можно причислить:

• Поддержание заданной температуры теплоносителя на протяжении длительного периода.
• Большой объём загрузочной камеры.
• Высокий КПД.
• Возможность утилизации отходов деревообрабатывающей промышленности в пиролизном котле, сделанном по чертежам.

Тем не менее, чтобы пиролизный котёл, сделанный своими руками, работал как нужно необходимо, чтобы в топливе было не более 30 процентов дополнительных компонентов.

Любая конструкция имеет свои недостатки, в данном случае к ним можно причислить:

• большие габариты,
• зависимость от наличия сети,
• требовательность к топливу.

Также к недостаткам пиролизной системы можно причислить высокую стоимость покупки. Но её можно значительно снизить, если создать устройство своими руками по чертежам и схемам.

В пиролизный котёл, сделанный своими руками по схемам и чертежам нельзя класть непросушенную древесину. Дело в том, что при высокой влажности пиролизной реакции не происходит. Даже при малом проценте резко падает КПД. Это происходит потому, что тепловая энергия превращается в пар.

Необходимость подключения к сети объясняется тем, что устройство должно иметь вентилятор. Именно он позволяет обеспечить принудительную тягу пиролизному котлу, сделанному своими руками по чертежам и схемам.

Разновидности водогрейных котлов на твердом топливе

Чтобы подключить котел на твердом топливе, нужно понимать принцип его работы. Выделяемое при горении тепло передается воде, которая циркулирует в полостях топки котла и конвективным поверхностям нагрева на выходе дымовых газов. Горячая вода выходит из котла и поступает в подающий трубопровод циркуляционного теплового контура. Затем теплоноситель поступает на радиаторы отопления, где отдает тепло воздуху помещений, и возвращается по обратному трубопроводу в котел. По способу горения различают отопительные устройства таких видов:

• Обычные твердотопливные котлы с нижней подачей воздуха на горение.
• Котлы длительного горения (с верхней подачей воздуха) – газогенераторы с дожиганием пиролизного газа, выделяемого при сгорании основного топлива.

Также котлы разделяют на бытовые (для дач или частных домов) и промышленные (для общественных помещений большой площади). Оборудование различается по габаритам и объему топки, длительности прогорания топлива, производительности по теплу, литражу воды в системе.

Устройство, принцип работы и технические характеристики

Разные виды котлов длительного горения различаются по своей конструкции, принципу работы, а также имеют свойственные именно им достоинства и недостатки, вследствие чего их следует рассматривать раздельно друг от друга.

Шахтный котёл длительного горения

Конструкция котла верхнего горения представлена на следующем рисунке, где видно, что основными элементами подобных агрегатов являются:

• корпус, на котором смонтированы элементы управления работой (регулятор подачи воздуха, дверцы загрузки топлива и зольника, дымоход);
• камеры подогрева воздуха и сжигания топлива;
• трубка подачи и распределитель воздуха;
• патрубки для подключения к системе отопления.

Устройство и внешний вид агрегата шахтного типа

Шахтный котёл может быть выполнен как независимый источник тепла или быть элементом системы отопления, как показано на приведённом выше рисунке. В этом случае котёл такой конструкции называется одноконтурным с водяным контуром. Работа отопительного котла данного типа осуществляется следующим образом:

• после закладки топлива и его розжига регулятор подачи воздуха открыт, он обеспечивает его поступление в верхний слой уложенного топлива через подвижный распределитель;
• по мере того как топливо прогорает, распределитель опускается вниз, тем самым обеспечивая подачу воздуха в его более низкие слои;
• топливо равномерно сгорает слой за слоем, выделяя при этом горючий древесный газ;
• газ поступает во вторую камеру (камеру дожига), где воспламеняется и, сгорая, выделяет большое количество тепловой энергии;
• в корпусе котла смонтирован водяной контур, по которому циркулирует теплоноситель системы отопления, поэтому вся площадь котла является его теплообменным элементом.

Основными техническими характеристиками подобного оборудования являются:

• мощность, измеряемая в киловаттах (кВт);
• отапливаемая площадь (м2);
• количество топлива, доступного к размещению в топочной камере (м3 и кг);
• размер дров, возможных к использованию, (см) – для котлов, работающих на дровах;
• количество воды в рубашке котла;
• длительность горения одной закладки;
• КПД;
• максимально возможное давление в системе отопления;
• геометрические размеры котла в целом и его отдельных элементов;
• масса.

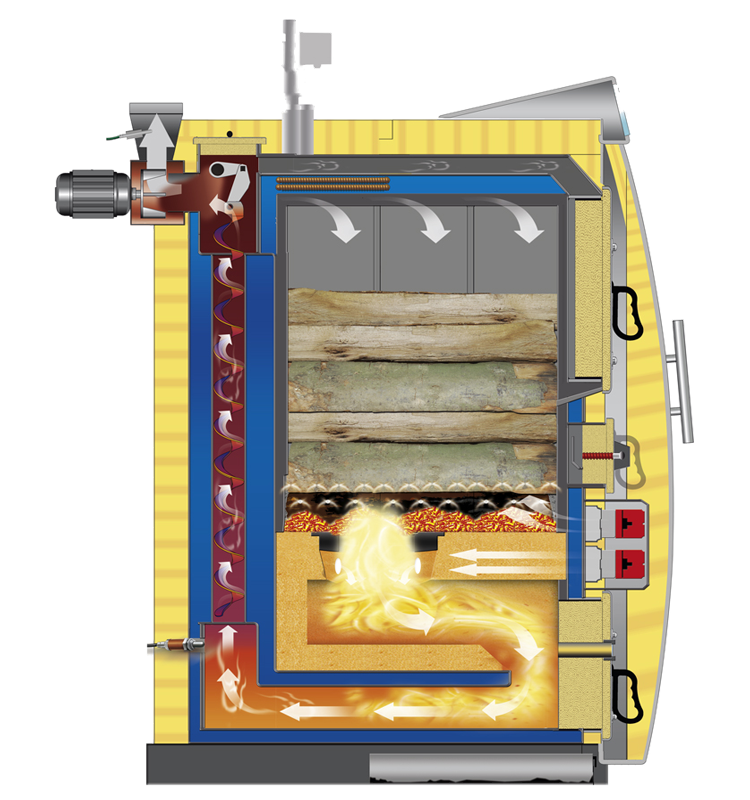

Пиролизный котёл длительного горения с водяным контуром

Конструкция пиролизного котла предполагает подачу воздуха сверху на заложенное топливо (дрова), что обеспечивается системойего первичной подачи. Заложенные дрова после разжигания начинают тлеть, что достигается конструкцией котла, обеспечивающей ограниченную подачу воздуха на этом этапе работы.

Устройство твердотопливного пиролизного агрегата

Древесный газ, выделяемый при этом (эффект пиролиза), поступает во вторую камеру, где осуществляется его смешивание с вторичным воздухом и сжигание. Вследствие того, что процесс пиролиза топлива происходит длительное время, то и работа котла на одной закладке также достаточно продолжительна. Пиролизный газ, сгорая, отдаёт своё тепло теплоносителю, циркулирующему в теплообменнике котла, работающего на твёрдом топливе, оснащённого водяным контуром и подключаемого к системе отопления. Основными техническими характеристиками котлов пиролизного вида являются:

• тип используемого топлива;
• материал, используемый при изготовлении;
• длительность горения на одной закладке (часов);
• мощность (кВт);
• отапливаемая площадь (м2);
• количество контуров;
• КПД;
• расход топлива (кг/ч);
• размеры котла, топки и прочих конструктивных элементов;
• масса (кг).

Разновидности котлов длительного горения

Кроме того, что котлы длительного горения различаются по своей конструкции (виду), они ещё могут иметь различия по таким параметрам, как наличие системы автоматики и разное количество водяных контуров. Наличие двух контуров в конструкции котла позволяет его использовать не только для отопления, но и как источник горячего водоснабжения. В таких моделях один внутренний контур агрегата включается в систему отопления, а второй – в систему горячего водоснабжения. Котёл твердотопливный автоматический – это комплекс технических средств, обеспечивающих работу отопительного устройства без участия человека в этом процессе. Наибольшая степень автоматизации у котлов, использующих в качестве топлива пеллеты (топливные гранулы), изготавливаемые из отходов деревообрабатывающих производств (опилки, щепа и т.д.).

Модель «Viessmann Vitoligno 100-S»

Беремся за дело – как сделать свою установку?

Если вы не желаете переплачивать, но в то же время хотите пользоваться столь привлекательным оборудованием, то можно сделать его самостоятельно.

Шаг 1: Подготовка инструмента

Нам понадобится электрический сварочный аппарат, шлифовальная машинка и дрель. Из расходных материалов следует приобрести 5 пачек электродов, 10 отрезных и 5 шлифовальных кругов. Из материала следует найти почти 8 квадратов 4-миллиметрового листового металла. Хотя если желаете немного сэкономить, для корпуса можно использовать и трехмиллиметровые листы, а вот к внутренним деталям предъявляются более серьезные требования, и сэкономить на толщине металла не получится.

Еще надо три трубы – одна диаметром 32 мм и длиной в 1 метр, вторая 57 мм (8 м) и третья 159 мм (0,5 м) – полтора десятка огнеупорного кирпича, профтрубы с толщиной стенок 2 мм и сечением 60х30 (1,5 м), 80х40 (1 м), четырехмиллиметровые стальные полосы шириной в 20 и 30 мм и длиной в 7,5 и 1,5 м соответственно. Один метр 5-миллиметровой полосы шириной в 80 мм. Еще не обойтись без температурного датчика и дымохода.

Если же вы желаете пойти по облегченному варианту, то в качестве корпуса можно использовать металлическую бочку объемом 200 литров. Еще вам понадобится крышка с бортиками, которая будет герметично закрывать емкость, массивный поршень сечением чуть меньше внутреннего диаметра бочки и металлическая труба высотой приблизительно на 20 см больше нашего корпуса и сечением 10 см. И последнее – дымоход, он также представляет собой полую трубу с внутренним диаметром 10 см, только его длина должна превышать высоту емкости минимум на 40 см.

Шаг 2: Подбор рабочей схемы

Как уже упоминалось, найти подробную схему котла можно в интернете, правда, если вы инженер-теплотехник, то вполне реально разработать ее самостоятельно. Мы же сейчас рассмотрим основные элементы. Такое отопительное оборудование состоит из корпуса, в котором располагаются дверца загрузки и крышка зольника. Еще не забудьте про контроллер контура и патрубок для аварийной линии. В защитный теплообменник необходимо обеспечить подвод холодной и горячей воды. Также следует собрать патрубок опорожнения с расширительным бачком и обеспечить обратную магистраль контура.

Собрать самодельный пиролизный котел из второго комплекта расходных материалов (с участием бочки) намного проще, правда, значительно уступать будут и его параметры. Все зависит от поставленных целей, например, для утилизации древесных отходов он станет незаменим. В верхней части бочки делается отверстие и вваривается труба-дымоход. Второй же полый элемент приваривается к центру поршня, при этом в крышке следует вырезать отверстие, чтобы обеспечить выход краю воздуховодной трубы.

В верхней части воздуховода устанавливается заслонка, с ее помощью можно регулировать количество поступаемого воздуха, а следовательно, и процесс горения. На поршне не помешают и дополнительные ребра, так получится лучше утрамбовать горючую смесь. Эксплуатация подобного оборудования очень проста, нужно всего-то засыпать топливный материал на дно бочки, поджечь его и закрыть емкость крышкой с поршнем, который будет плавно двигаться вниз под собственным весом.

Шаг 3: Установка

Любое отопительное оборудование нуждается еще и в правильной установке. При этом следует отметить, что с технической стороны все достаточно просто, нужно всего-то придерживаться выбранной схемы, а вот несоблюдение техники безопасности повлечет за собой весьма серьезные последствия, вплоть до угрозы жизни. Итак, размещаться подобный котел отопления должен только в специальном нежилом помещении, особое требование предъявляется и к основе, на которой он будет стоять. Лучше всего подойдет бетон либо кирпич. Обязательно установите перед топкой толстостенный лист металла.

Желательно, чтобы в котельной не было посторонних предметов, но если таковые там находятся, то выбирайте безопасное расстояние от них до котла – более 20 см. Позаботьтесь о мощной вентиляции. Если желаете продлить жизнь оборудованию, то утеплите дымоход. В противном случае в нем образуется конденсат, который самым негативным образом скажется на работоспособности отопительного устройства.
