Кровельный пирог под мягкую кровлю: делаем пошаговый монтаж кровельного пирога с утеплением

Молниеприёмная сетка в пироге кровли

Нередко по старинке молниеприёмную сетку на плоских конструкциях монтируют в пироге кровли под утеплителем. Скажем сразу — толку от такой молниезащиты ноль:

  • расположение молниеприёмника вблизи арматуры железобетонных плит или несущего металлопрофиля бессмысленно, поскольку вполне вероятно перекрытие тока молнии на металлические элементы;
  • укрывной материал и кровельное оборудование в таком случае остаются незащищёнными и могут пострадать от удара молнии.

Правильно обустроенная молниезащита — сетка из полупроводников, соединённая с молниеприёмниками, возвышающимися над кровельным покрытием. Такое устройство обеспечивает много путей растекания заряда молнии, чем понижает вероятность пробоя тока молнии на электроустановки и электропроводящие заземлённые части здания.

На плоских крышах держатели просто утяжеляются без дополнительной фиксации саморезами к основанию, а на скатных кровлях требуется надёжный крепёж

Многие советуют изготавливать молниезащиту самостоятельно. Дело, конечно же, хозяйское, однако с заводской комплектацией самодельная сборка по долговечности, надёжности и технологичности, естественно, не сравнится. Тем более что новые разработки в области молниезащиты позволяют уже сегодня оборудовать молниезащитные сетки, значительно возвышающиеся над покрытием. Это защитит дорогостоящее оборудование, обеспечивающее всю жизнедеятельность дома.

В заключение один совет — не экономьте на устройстве кровельного пирога. Любое нарушение технологии приведёт к непредсказуемым последствиям, меньшее из которых — потери тепла и увеличение энергозатрат, в результате чего вы будете отапливать улицу. Лишь качественные материалы, строгая очерёдность, соблюдение инструкций и нормативов — залог долголетия крыши без дополнительных расходов на её обслуживание и ремонт.

Как устроен пирог каркасного дома

Правильный пирог каркасного дома включает несколько слоев из последовательно уложенных материалов. В направлении от внутренних помещений к улице он выглядит следующим образом:

  1. Обшивка каркаса из листового материала (фанера, гипсокартон, OSB) — служит основой для внутренней отделки, придает жесткость стеновой конструкции, защищает утеплитель от внешних повреждений.
  2. Пароизоляционная пленка — является преградой для проникновения водяных паров из жилого помещения в толщу утеплителя.
  3. Теплоизоляционный материал (эковата, пенополистирол и др.) — обеспечивает сохранение тепла в доме, участвует в формировании микроклимата в нем.
  4. Наружная обшивка стены (влагостойкая фанера, OSB) — выполняет те же функции, что и внутренняя.
  5. Гидроизоляционная мембрана — защищает “пирог” утепления от проникновения влаги с улицы, дополнительно обеспечивает ветрозащиту. О
  6. Облицовочный фасадный материал — дополнительно защищает стены от внешних воздействий, придает строению эстетичный и законченный вид, формирует его стиль.

Обратите внимание! Пароизоляцию укладывают с теплой стороны строения, гидроизоляцию и ветрозащиту — с холодной, со стороны улицы. Полезное: Как построить сарай своими руками. Полезное: Как построить сарай своими руками

Полезное: Как построить сарай своими руками

Средняя толщина конструкции каркасной стены с утеплителем — 250-300 мм (для средней полосы России). Если дом возводят в северных регионах с суровым климатом, стеновой “пирог” может включать еще один слой теплоизоляционного материала. Его укладывают между брусьями смонтированной обрешетки. В этом случае значение увеличивается еще на 50-60 мм.

https://youtube.com/watch?v=sZWFimT3UQ4

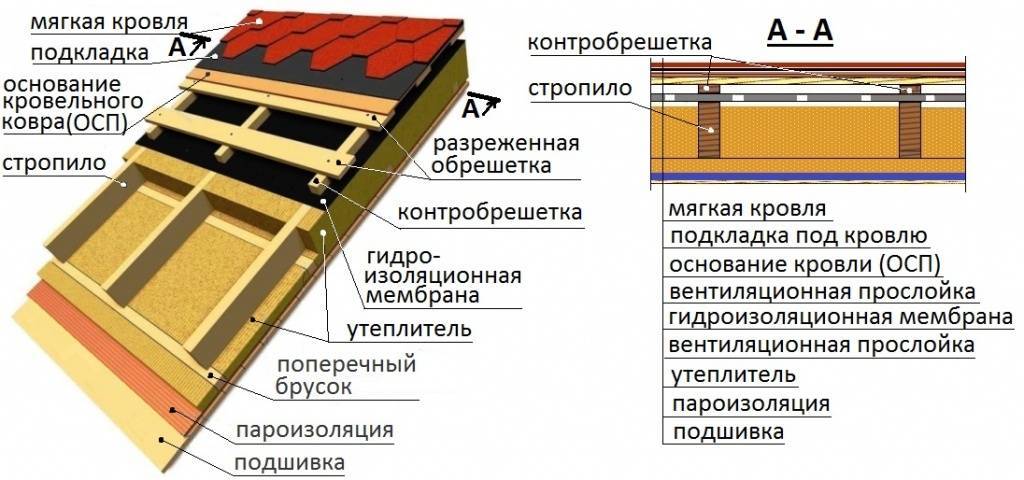

Пирог утеплённой кровли

В отличие от холодных крыш все составляющие кровельного пирога для утеплённых конструкций объединены в целостную систему с непременным устройством вентиляционных зазоров и строго обусловленным чередованием материалов. Расположение слоёв пирога скатной тёплой крыши выглядит следующим образом:

  • внутренняя облицовка чердачного помещения;
  • контррейки, фиксирующие паробарьер;
  • пароизоляционный материал, проложенный по нижнему краю стропил;
  • теплоизоляция, уложенная между стропильными ногами;
  • антиконденсатная плёнка (гидроизоляция), проложенная по верхнему краю стропил;
  • контробрешётка и обрешётка;
  • укрывной материал.

При обустройстве тёплой кровли нужно качественно герметизировать стыки всех кровельных материалов в труднодоступных и оттого проблемных местах — ендовах, дымоходных и вентиляционных проходах, мансардных окнах, примыканиях к стенам. Плохая герметичность или её отсутствие чревато течью крыши с образованием грибка и плесени, намоканием утеплителя, гниением стропильной системы, потерями тепла через кровлю и соответственно огромными счетами за энергоресурсы.

Мембранный кровельный материал

Производится на основе каучука или поливинилхлорида (ПВХ), и является одним из лидеров в этой категории. Еще в качестве материала для изготовления мембранной кровли используют термопластичный полиолефин. Отличается высокой прочностью за счет наличия на основе армированной сетки, которая не дает разрушаться структуре под воздействием различных факторов, включая механические нагрузки. Основным недостатком является нарушение целостности швов, которое происходит в процессе эксплуатации здания. Причина этого недостатка кроется в способе монтажа мембраны с помощью специального клея. Клей и сам материал со временем теряет эластичность, и, пересыхая, разрывает структуру швов, нарушая целостность кровельного покрытия.

Поливинилхлорид, который используется для изготовления мембран, состоит из армированного волокна и пластификаторов, поэтому именно этот вид кровли отличается более высокой эластичностью. Такой вид хорошо переносит различные температурные перепады и довольно высокие механические нагрузки. Производители предлагают различные по цветовой гамме и плотности поливинилхлоридные покрытия.

Термопластичный полиолефин, имеет различие по своим технологическим характеристикам и не всегда имеет армированную основу. По методу монтажа отличается тем, что для изготовления стыков используют паяльные лампы, или другие приборы, создающие на поверхности нужную температуру. При высокой прочности и надежности полотен, стыки со временем могут разрушиться.

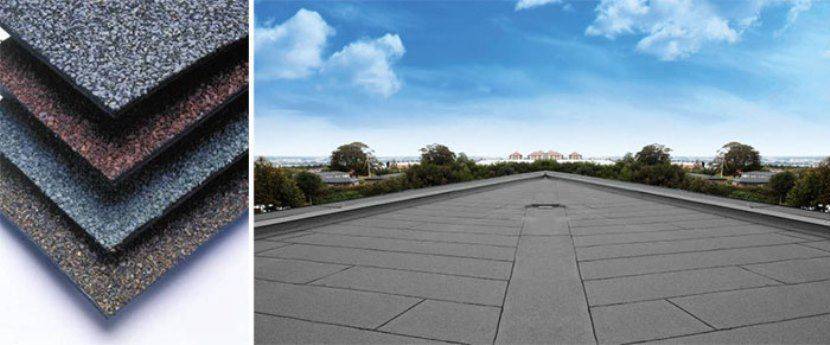

Классификация рулонной кровли Технониколь

Мягкая кровля Технониколь для крыши Эконом класса рассчитана на гидроизоляцию разнообразных строительных зданий и подсобных помещений. Несмотря на дешевизну, такая кровля отлично защищает в условиях перепадов температур и служит до 20 лет. Еврорубероид и Бикрост являются представителями эконом класса мягкого наплывного покрытия. Данные материалы характеризуются легкостью монтажа. Еврорубероид обладает меньшей канцерогенностью и низкой токсичностью в сравнении с обычным рубероидом.

Бикроэласт и Биополь относятся к классу Стандарт. Покрытие Технониколь данного класса отменно справляется с защитной функцией, ее удобно монтировать, она обладает повышенной устойчивостью к внешним факторам и механическому влиянию, имеет большой срок службы. Стоит отметить, что данный вид продукции отличается приемлемым соотношением цена-качество. Биополь чаще всего применяют для гидроизоляции фундаментов, дополнительного ковра на крышах. Маркировка поможет определить, для каких именно работ стоит применять тот или иной материал. Биополь П используют для нижнего кровельного ковра и защиты от воды фундаментов. Биополь К –для наружного слоя кровли. Аналогичные характеристики и маркировку имеет и Бикроэласт.

Покрытие крыши мягкой кровлей БикроэластИсточник stroypay.ru

Представителем рулонной мягкой кровли Бизнес класса является Унифлекс. Ее широко используют в строительстве в различных климатических зонах. Маркировка поможет определить вид посыпки и область применения данного материала. Унифлекс К – применяют для верхнего слоя покрытия. Она имеет крупнозерновое покрытие. А Унифлекс П – с мелкой посыпкой применяют для гидроизоляции конструкций. За основу данного покрытия берут полиэстер, стеклоткань либо стеклохолст.

Рулонная кровля Премиум класса заслужила отличную репутацию во всех странах. Техноэласт является представителем этого класса покрытий. Техноэласт обладает повышенными гидроизоляционными свойствами, наибольшей прочностью и долговечностью. Его используют в разных климатических зонах для кровли зданий и для защиты конструкций и фундаментов в местах с повышенным давлением грунтовых вод и большой минусовой температурой.

Еще одним представителем Преимум класса является ТехноэластМост – покрытие, которые используют для гидроизоляции конструкции мостов и плит перекрытия. Основа из искусственного каучука надежно выполнит свои функции в условиях повышенных нагрузок.

При укладке нижняя часть кровли прогревается, что позволяет ей склеиться с поверхностьюИсточник hi.decorexpro.com

Основные элементы кровельного пирога

Итак, мы поняли, как должна выглядеть конструкция кровельного пирога, теперь давайте разберем каждый из элементов подробно, обращая внимание на особенности и важные аспекты

Пароизоляция

Для вариантов с неутепленной кровлей пароизоляция не нужна, а вот если чердак или другое помещение под крышей является жилым и отапливаемым, без пароизоляции не обойтись – в противном случае, утеплитель наберет влагу, образованную в результате конденсата. Для крепления пароизоляционной пленки используются стропила. Пароизоляционная пленка производится в рулонах – рулон расстилается вдоль конька с нахлестом. Величина нахлеста составляет примерно 15 сантиметров. Проще всего крепить этот материал к стропилам при помощи строительного степлера. Еще один момент: все стыки необходимо проклеивать специальным скотчем и при монтаже не натягивайте пароизоляционную пленку, пусть она немного (буквально на 3-5 миллиметров) провиснет между стропилами.

Совет! Для расчета расстояния между стропил исходите из веса одного кв.м будущего кровельного пирога.

Обрешетка и контробрешетка

Данные элементы повышают прочность конструкции и служат, как вентиляция, предупреждая гниение стропил. В первую очередь монтируются бруски контробрешетки – именно на них укладывается основной слой обрешетки, а зазор, образованный между двумя этими слоями будет служить в качестве вентиляции. Устройство кровельного пирога подразумевает, что на этом этапе вы уже знаете какой кровельный материал будете использовать. Если вы собираетесь крыть крышу битумной черепицей, вам потребуется сплошная обрешетка. Делается этот слой из ОСБ, фанеры и так далее. Поверхность должна быть идеально гладкой, ровной, иметь минимальное количество стыков.

Совет! Для усиления прочности конструкции, листы ОСБ (именно они являются рекомендованными для мягкой кровли) должны всеми сторонами опираться на стропила или контробрешетку. Провисание приведет к тому, что конструкция потеряет в прочности.

Утеплитель

Повторимся, что слой утеплителя нужен только в том случае, если под крышей вы планируете теплое помещение или отапливаемый чердак. Выбор утеплителя – дело ответственное, ведь через крышу уходит почти 30% тепла, а значит, правильно подобранный утеплитель поможет оптимизировать затраты на отопление пространства. Оптимальный вариант утепления кровельного пирога – минераловатный утеплитель на основе стекловаты или базальта. Такие материалы удобны в применении, ведь они могут быть уложены даже в труднодоступных уголках, не образуя стыков и, как результат, мостиков холода. Помните, что качественный утеплитель для устройства кровли должен выполнять свою основную функцию – защищать от повышенных и пониженных температур. Минимальной толщиной утеплителя считается 150 миллиметров, однако для регионов с очень холодными зимами строительные нормы предусматривают увеличение толщины до 200 миллиметров и больше.

Важно! Рекомендуется укладывать утеплитель по сухому дереву

Гидроизоляция

Так как кровля – это основное препятствие между помещениями дома и атмосферными осадками, монтаж пирога сложно представить себе без продуманной системы гидроизоляции. Если монтировать мягкую кровлю, лучше выбирать диффузионные мембраны. Эти мембраны обладают великолепным свойством – они выпускают пар наружу, но не пропускают влагу извне. Таким образом, пар поднимается вверх, однако крыша остается цельной и неприступной даже для самых нещадных ливней. Такая мембрана монтируется прямо по теплоизоляционному слою, что позволяет сделать пирог кровли компактнее, усилить теплоизоляционные свойства конструкции и сэкономить время при устройстве кровли.

Вентиляция

Вентиляция – это то, без чего кровельный пирог не обойдется, ведь иначе конденсат в короткие сроки приведет всю конструкцию кровли в негодность

Важно знать, что вентиляция кровли бывает пассивной и принудительной. К пассивной вентиляции кровельного пирога относятся вентзазоры, которые располагаются между слоями (мы говорили о них, упоминая обрешетку). А вот принудительная вентиляция предполагает оснащение кровли специальными устройствами, приводящимися в работу при помощи силы ветра или электричества

А вот принудительная вентиляция предполагает оснащение кровли специальными устройствами, приводящимися в работу при помощи силы ветра или электричества

Хорошим вариантом в этом случае станут кровельные аэраторы

А вот принудительная вентиляция предполагает оснащение кровли специальными устройствами, приводящимися в работу при помощи силы ветра или электричества. Хорошим вариантом в этом случае станут кровельные аэраторы.

Подготовка основания к монтажу наплавляемой кровли

Поверхность необходимо выровнять, удалить выбоины, устранить трещины, обрезать куски арматуры и других высоко выступающих наружу деталей. Проверить нужно и на другие дефекты, например, на наличие влаги.

Поверхность проверяется ровной рейкой длиной 2000 мм в нескольких местах вдоль и поперек. Неровных бугорков должно быть не больше 2 на 4 м². При этом вдоль уклона максимальное отклонение уровня по стандартам составляет 5 мм, а поперек – 10 мм. Стяжку основания нужно обеспечивать температурно-усадочными швами. Шов должен быть шириной 5 мм. Швы в цементно-песчаном растворе бетона делаются в границах участков размерами 6х6 м. Для асфальтобетонного покрытия швы устраиваются на площади 4х4 м.

Второй критерий правильной укладки – сухость и чистота основания. На нем нужно удалить всю влагу, грязь, мусор, масляные пятна. Сделать это можно несколькими способами.

Уровень влажности основания (как на поверхности, так и внутри слоя) для цементно-песчаного раствора равен 4 %, для асфальтобетонного покрытия – не более 2,5 % по массе. Определяют влажность с помощью прибора – поверхностного влагометра.

При отсутствии специального оборудования пользуются простым методом. На основание укладывается полиэтиленовая пленка на период от 4 часов до суток. Если по истечению этого времени поверхность соприкосновения пленки с крышей не намокла, значит, смело приступаем к укладке гидроизоляции.

Влагу с поверхности основания можно удалить несколькими способами.

  1. Ее протирают ветошью, которую вымачивают в растворителе. После высушивают строительным феном.
  2. Сжатым воздухом высушивают поверхность, для чего используют компрессор.
  3. Масло удаляется путем выжигания.
  4. Швы оборудуют нагретыми кабелями.
  5. Тепловыми пушками осушают всю поверхность.

В местах перехода к вертикально ориентированным деталям крыши вроде парапетов, устанавливаются специальные бортики (галтели) под углом 45° и высотой 10 см. В качестве исходного для них материала используются цементные растворы, жесткие плиты из композита.

Очистка от грязи и мусора производится несколькими способами. В зависимости от типа загрязнения поверхность очищают пневматическими установками, протирают, с нее сметают пыль вениками или щетками, пылесосят, смывают водой с последующей сушкой. Грубая обработка с использованием фрез не допускается. Борозды и щели нарушают герметичность.

Непосредственно перед наплавлением многослойной гидроизоляции поверхность основания покрывается тонким слоем грунтовки, в составе которого присутствует битум.

Бетонная стяжка или монолитная плита покрывается смесью битума с быстро испаряющимся растворителем типа бензина в пропорциях 1:4 по массе. Также используется битумная мастика теплоустойчивостью до 80°С.

Рекомендуем: Аэратор для мягкой кровли: виды и установка

На утеплитель из минеральной ваты наносится битумная мастика, выдерживающая температурную нагрузку до 85°С, или битум марок БН 70/30, БН 90/10, БН 90/30.

Грунтовку наносят щеткой, кистью или валиком.

Назначение и состав кровельного пирога

Кровельный пирог — наполнитель стропильного каркаса. Его основное предназначение — защищать дом от атмосферных осадков и обеспечивать комфортный микроклимат в жилых помещениях. Это достигается благодаря многослойности кровельного пирога и наличию формирующих элементов, от правильной укладки которых, а именно от очерёдности расположения материалов и соблюдения технологии крепления, зависит функциональность крыши.

Каждый слой кровельного пирога имеет своё назначение, связан с остальными и должен быть смонтирован в строго определённой последовательности

Отсюда первоначальная задача — ещё на этапе проектирования правильно собрать и рассчитать в соответствии с нормативам 2.01.07–85 все нагрузки на ограждающую конструкцию, необходимую толщину утеплителя и, соразмерно этому, прочность стропильного остова крыши.

Чем больше вес кровельного материала, тем прочней должна быть несущая конструкция, которая создаёт дополнительную нагрузку на само здание и на фундамент

По большому счёту структура кровельного пирога одинакова для всех кровель. Обычно в неё входят следующие прослойки (изнутри наружу):

  • подшивка со стороны подкровельного помещения;
  • пароизоляция;
  • утеплитель, уложенный между стропил;
  • гидроизоляция, проложенная по верхней кромке стропильных лаг;
  • контробрешётка;
  • обрешётка;
  • укрывной материал.

В зависимости от типа кровельного покрытия в состав пирога могут добавляться отдельные элементы, например, подкладочный ковёр под гибкую черепицу. Или же соответственно типу крыши и её назначению может меняться расположение слоёв. В частности, при устройстве инверсионной кровли гидроизоляция размещается под утеплителем.

В инверсионной кровле утеплительный и гидроизолирующий слои меняются местами

Таким образом, под каждую крышу имеется определённая технология укладки кровельного пирога и лишь строгое её соблюдение обеспечивает долговечность всей конструкции. Но одного следования очерёдности расположения слоёв мало. Нужно, чтобы все материалы были качественными, проверенными и соответствовали стандартам. И если почти со всеми составляющими пирога всё более или менее понятно, то с пароизоляцией часто возникают проблемы, особенно у начинающих застройщиков, которые либо укладывают непригодный для этой цели материал, либо вовсе отказываются от него, наслушавшись «мудрых» советов людей, не имеющих практического опыта строительства, но считающих себя специалистами.

Отсутствие пароизоляции губительно действует на тепловую защиту кровли, в результате чего утеплитель портится и через некоторое время в доме становится сыро и холодно

Что же касается соблюдения методов укладки и крепления компонентов кровельного пирога, то здесь можно сказать лишь одно — весь процесс изложен в инструкциях производителей для каждого материала. Нужно лишь следовать этим указаниям и не нарушать их.

Видео: укладка изоляционных слоёв кровельного пирога

На сегодняшний день благодаря современным технологиям существует много способов обустройства качественной крыши. Рассмотрим самые популярные.

Особенности монтажа кровли из мягкой черепицы

Достоинства кровли из битумной черепицы проявятся только в том случае, если при её возведении будет тщательно выдержана технология. Во-первых, необходимо строго соблюдать требование относительно угла уклона ската в 12 градусов, иначе не удастся обеспечить требуемый уровень гидроизоляции. Во-вторых, монтажные работы должны вестись при температуре окружающего воздуха не менее 5°. При более низких температурных показателях свойства клеящего свойства снижаются, а сам материал становится жёстким. В таких условиях качественно провести монтаж не удастся.

При укладке мягкой кровли следует придерживаться технологии и следовать указаниям производителя гибкого покрытия

Мягкая кровля укладывается на из OSB-плит или влагостойкой фанеры толщиной не менее 12 мм. А также в качестве основания может использоваться дощатый настил из сухого пиломатериала толщиной от 25 мм и более. Толщина обрешётки из OSB или фанеры зависит от шага стропил и рассчитывается в соответствии с приведённой ниже таблицей.

Таблица: зависимость толщины обрешётки от расстояния между стропилами

Материал обрешётки Расстояние между стропилами, см
607590120150
Толщина обрешётки, мм
Фанера, плита OSB1215182228
Доска2022253040

Поверх обрешётки настилается подкладочный ковёр. Края отдельных полос укладываются с перехлёстом до 15 см и проклеиваются специальной битум — полимерной мастикой. На поверхности скатов подкладка дополнительно крепится при помощи гвоздей, которые забивают с шагом 25 см.

После монтажа подкладочного слоя приступают к креплению карнизных и торцевых планок. Их устанавливают по краю кровли так, чтобы каждый последующий элемент заходил на предыдущий с нахлёстом от 5 см и более. Крепление выполняется гвоздями, которые для обеспечения надёжной фиксации располагают в шахматном порядке с шагом 10 см. Если на крыше есть разжелобки (внутренние углы на стыке двух скатов), то их дополнительно защищают при помощи ендового ковра. Края проклеивают мастикой и закрепляют кровельными гвоздями.

Крепление карнизных и фронтонных планок должно выполняться с необходимым нахлёстом от 5 см и более

Финишное покрытие начинают с ряда карнизной черепицы, которая не имеет вырезов. После этого укладывают черепичные полосы, которые крепят гвоздями. Расстояние между крепежом регламентируется производителем в зависимости от угла наклона кровли. Каждый последующий лист мягкой кровли ориентируют так, чтобы черепичная плитка верхнего листа частично закрывала вырез между двумя плитками нижнего ряда.

Технология и схема укладки битумной черепицы в обязательном порядке предоставляется производителем покрытия, что упрощает работу исполнителя

Для оформления конька используют листы карнизной черепицы. Для этого её разделяют на части в выделенных производителем местах (чаще всего в этих целях используется мелкая перфорация). Полученные листы черепицы перегибают через конёк и крепят гвоздевым боем по внешнему краю. При этом край каждого последующего листа должен перекрывать точки крепления предыдущей плитки.

Подготовительные работы перед монтажом мягкой кровли

Подготовка состоит из нескольких шагов:

  • если необходимо, то демонтаж старого покрытия;
  • монтаж обрешёточного каркаса;
  • укладка теплоизоляционного, пароизоляционного, гидроизоляционного слоёв;
  • возведение сплошного основания.

Монтаж тёплого кровельного пирога выполняется в такой последовательности.

Монтаж пароизоляции

Установленный пласт плёночной мембраны отведёт конденсат от утеплителя и не допустит проникновения паров воздуха внутрь теплоизоляции

Важно при укладке правильно сориентировать материал в пространстве. Со стороны чердака должен находиться ворс, фольгированная сторона либо чёрное напыление

Деревянные планки применяются для крепежа горизонтальных пароизоляционных полотен к стропильным ногам. В зависимости от того, какой применяется материал для внутренней отделки, такой будет и шаг.

Например, для вагонки из дерева или пластика шаг между рядом расположенными рейками составляет не больше 0,6 метра. Когда используется в основе OSB или фанера, то шаг увеличивают на 10–20 см.

Укладка теплоизоляции и гидроизоляции

Пространство между стропилами заполняют плитным или рулонным утеплителем, поверх которого раскатывают супердиффузионную мембрану. Её монтируют подобно пароизоляции — по направлению снизу вверх, оставляя провис между стропильными ногами в 2–3 см для вентиляции. При этом напуск верхнего полотнища на нижнее должен составлять не менее 10 см, чтобы не допустить протечек конденсата в утеплитель.

Места стыков соседних полотен проклеиваются скотчем, после этого гидроизоляция крепится к стропилам при помощи деревянного контрбруса размерами 50×50 мм. Благодаря контрбрусу и получают вентиляционный зазор в 5 сантиметров между теплоизоляцией и верхними пластами кровельного сооружения.

Установка обрешётки

На контробрешёточный брус набивают шаговую обрешётку, а сверху неё — материал сплошного настила. Толщина плит зависит от интервала между обрешёточными рейками и определяется по таблицам и графикам.

Ведь на обустройство примыканий, ендов, карнизов, проходку труб уходит не так много времени и минимум усилий кровельщика.

Но, с другой стороны, потребуется сплошная обрешётка из-за гибкости битумной черепицы. Ведь гнущиеся гонты должны полностью опираться на твёрдое ровное основание. Обустроить сплошную обрешётку перед укладкой гибкой кровли можно:

  • из влагостойких фанерных листов с маркировкой ФСФ;
  • из плит OSB-3, которые рекомендуемы из-за бюджетной цены и достаточно хорошей прочности;
  • из шпунтованной либо обрезной доски, с влажностью не более 20%. Доска монтируется в разбежку по типу кирпичной выкладки.

Главное, чтобы не было крестообразных соединений. Слабые места плитных состыковок должны равномерно распределиться по контробрешетке. В швах надо оставлять зазоры в 2-3 миллиметра. Они необходимы для свободного смещения стропильной системы при колебаниях температур.

Толщина сплошного основания под гибкую кровлю:

Плитный материал надо укладывать вразбежку. Кроме того, нельзя забывать о тепловых зазорах в 5 мм.

Для холодной крыши достаточно обустроить обрешётку и дощатое основание. В остальных элементах нет необходимости, так как данная конструкция кровельного пирога максимально упрощена.

Основные элементы кровельного пирога

Итак, мы поняли, как должна выглядеть конструкция кровельного пирога, теперь давайте разберем каждый из элементов подробно, обращая внимание на особенности и важные аспекты

Пароизоляция

Для вариантов с неутепленной кровлей пароизоляция не нужна, а вот если чердак или другое помещение под крышей является жилым и отапливаемым, без пароизоляции не обойтись – в противном случае, утеплитель наберет влагу, образованную в результате конденсата. Для крепления пароизоляционной пленки используются стропила. Пароизоляционная пленка производится в рулонах – рулон расстилается вдоль конька с нахлестом. Величина нахлеста составляет примерно 15 сантиметров. Проще всего крепить этот материал к стропилам при помощи строительного степлера. Еще один момент: все стыки необходимо проклеивать специальным скотчем и при монтаже не натягивайте пароизоляционную пленку, пусть она немного (буквально на 3-5 миллиметров) провиснет между стропилами.

Совет! Для расчета расстояния между стропил исходите из веса одного кв.м будущего кровельного пирога.

Обрешетка и контробрешетка

Данные элементы повышают прочность конструкции и служат, как вентиляция, предупреждая гниение стропил. В первую очередь монтируются бруски контробрешетки – именно на них укладывается основной слой обрешетки, а зазор, образованный между двумя этими слоями будет служить в качестве вентиляции. Устройство кровельного пирога подразумевает, что на этом этапе вы уже знаете какой кровельный материал будете использовать. Если вы собираетесь крыть крышу битумной черепицей, вам потребуется сплошная обрешетка. Делается этот слой из ОСБ, фанеры и так далее. Поверхность должна быть идеально гладкой, ровной, иметь минимальное количество стыков.

Совет! Для усиления прочности конструкции, листы ОСБ (именно они являются рекомендованными для мягкой кровли) должны всеми сторонами опираться на стропила или контробрешетку. Провисание приведет к тому, что конструкция потеряет в прочности.

Утеплитель

Повторимся, что слой утеплителя нужен только в том случае, если под крышей вы планируете теплое помещение или отапливаемый чердак. Выбор утеплителя – дело ответственное, ведь через крышу уходит почти 30% тепла, а значит, правильно подобранный утеплитель поможет оптимизировать затраты на отопление пространства. Оптимальный вариант утепления кровельного пирога – минераловатный утеплитель на основе стекловаты или базальта. Такие материалы удобны в применении, ведь они могут быть уложены даже в труднодоступных уголках, не образуя стыков и, как результат, мостиков холода. Помните, что качественный утеплитель для устройства кровли должен выполнять свою основную функцию – защищать от повышенных и пониженных температур. Минимальной толщиной утеплителя считается 150 миллиметров, однако для регионов с очень холодными зимами строительные нормы предусматривают увеличение толщины до 200 миллиметров и больше.

Важно! Рекомендуется укладывать утеплитель по сухому дереву

Гидроизоляция

Так как кровля – это основное препятствие между помещениями дома и атмосферными осадками, монтаж пирога сложно представить себе без продуманной системы гидроизоляции. Если монтировать мягкую кровлю, лучше выбирать диффузионные мембраны. Эти мембраны обладают великолепным свойством – они выпускают пар наружу, но не пропускают влагу извне. Таким образом, пар поднимается вверх, однако крыша остается цельной и неприступной даже для самых нещадных ливней. Такая мембрана монтируется прямо по теплоизоляционному слою, что позволяет сделать пирог кровли компактнее, усилить теплоизоляционные свойства конструкции и сэкономить время при устройстве кровли.

Вентиляция

Вентиляция – это то, без чего кровельный пирог не обойдется, ведь иначе конденсат в короткие сроки приведет всю конструкцию кровли в негодность

Важно знать, что вентиляция кровли бывает пассивной и принудительной. К пассивной вентиляции кровельного пирога относятся вентзазоры, которые располагаются между слоями (мы говорили о них, упоминая обрешетку). А вот принудительная вентиляция предполагает оснащение кровли специальными устройствами, приводящимися в работу при помощи силы ветра или электричества

Хорошим вариантом в этом случае станут кровельные аэраторы

А вот принудительная вентиляция предполагает оснащение кровли специальными устройствами, приводящимися в работу при помощи силы ветра или электричества. Хорошим вариантом в этом случае станут кровельные аэраторы.

Схема расчета шага стропил

По строительным нормам шаг стропил крыши располагается в интервале 0,6 – 1 метр. Окончательный его расчет выполняют по несложной формуле в зависимости от общей длины крыши. Для расчета необходимо выполнить следующий перечень действий:

  1. определить, какое расстояние должно быть между стропилами для ваших конкретных условий строительства. По справочнику определяется величина ветровых и снеговых нагрузок в местности.
  2. длина крыши делится на желаемое расстояние, прибавив единицу. Полученный результат будет равен количеству стропильных ног, которые устанавливаются на одном скате кровли. В том случае, если величина не является целым числом, её округляют.
  3. длина крыши делится на рассчитанное выше количество стропил, получаем окончательный шаг в метрах.

Например, при наклоне ската в 30 градусов максимальное расстояние между стропилами двускатной крыши под металлочерепицу составляет 0,6 мера. Длина предполагается равной 16 метров. Следовательно:

  1. 16:0,6+1=27,66;
  2. округлив результат, получим 28 стропил на один скат;
  3. 16:28=0,57 метра – межосевой промежуток стропильных ног для данных конкретных условий.

Разработка подготовки

Кровельный пирог, благодаря которому выполняется устройство мягкой кровли, складывается из слоя пароизоляции, утеплителя, гидроизоляции, контробрешетки, разреженной обрешетки, финишного покрытия и подкладочного ковра. Уровень качества конструкции зависит от правильности расчета, совместимости и очерёдности материалов. Подготовка крыши под мягкую черепицу производится следующим образом:

  • Прежде всего, нужно проверить состояние стропильного каркаса. Все сгнившие элементы необходимо заменить. Выполнить повторную обработку антипиреном и антисептиком.
  • Поверх стропил полосами с нахлестом закрепить паропроницаемую мембранную гидроизоляцию. Гидроизоляционный материал фиксируют строительным степлером с провисанием, дабы избежать разрыв при протечки.
  • Поверх гидроизоляции приколачивают рейки контробрешетки толщиной 3-4 см для обеспечения вентиляционного зазора. После этого перпендикулярно стропилам фиксируют разреженную обрешетку из обрезной доски с шагом 30-50 см.
  • На дополнительную обрешетку приколачивают страницы фанеры либо ОСБ, делая между ними зазор 1-3 мм.
  • На сплошное основание укладывают подкладочный ковер, на который в последствии настилают мягкую кровлю.

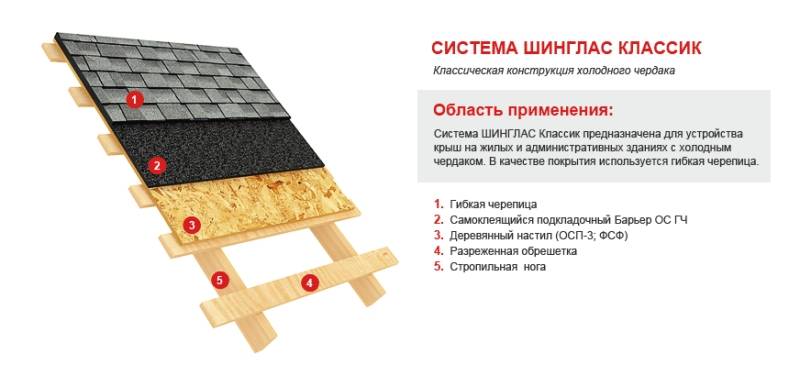

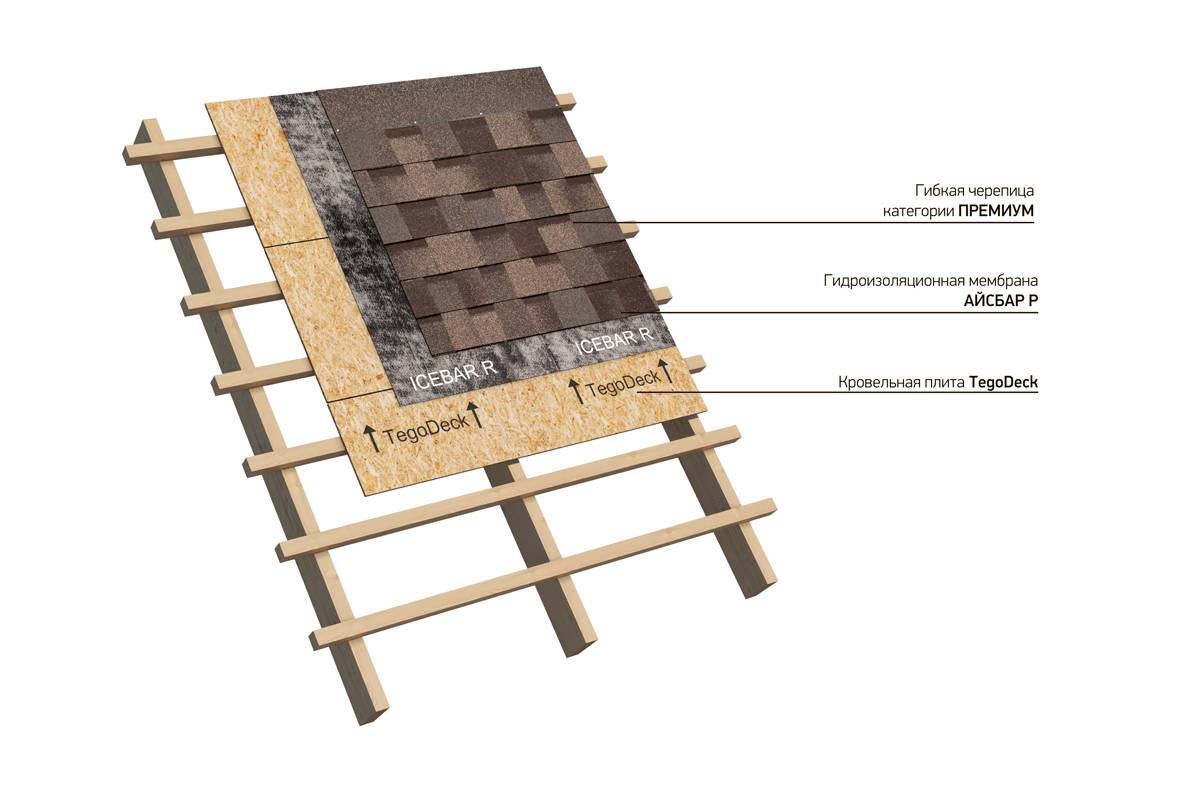

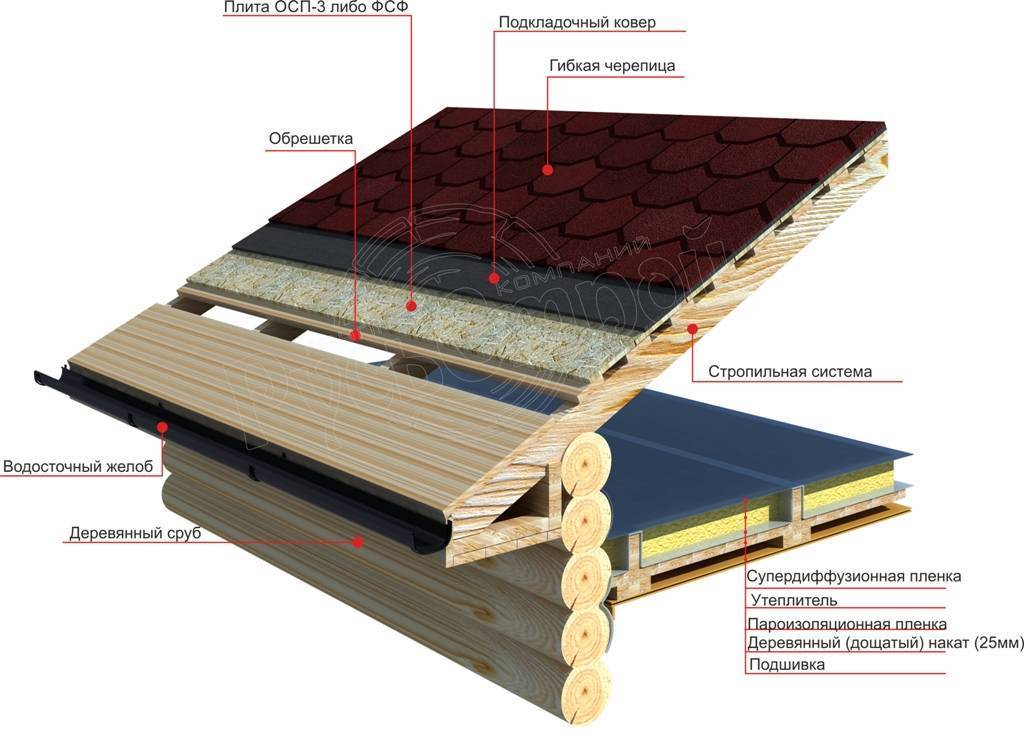

Схемы устройства кровельного пирога ↑

Характерных различий в составляющих пирога под мягкую кровлю из разных покрытий, рулонных или штучных, нет. Последовательность сборки многослойной конструкции пирога в общем аналогична:

  • пароизоляционный слой,
  • теплоизоляция,
  • гидробарьер, который одновременно выполняет роль декоративного внешнего покрытия и ветрозащиты.

Собственно специфика процесса устройства проявляется при монтаже. Например, под кровельный пирог для мягкой черепицы обрешетка должна быть сплошной, к тому же в дополнение к ней необходимы контрбрусы. Если материал покрытия рулонный, то слои настилаются непосредственно на любое возможное основание без каких-либо вспомогательных элементов

Поэтому особое внимание нужно обратить на особенности процесса монтажа
