Ленточный фундамент: что можно сделать самостоятельно, выбор типа и расчет, работы по устройству

Основы грунтоведения для расчета фундамента

Тип грунта	Характеристики	Примечания
Глина	вязкая, пластичная, малопроницаемая	хорошая несущая способность, высокий коэффициент связи, подвержена течению при высыхании
Песок	слоистый, крупнозернистый, зернистый	низкая несущая способность, низкий коэффициент связи, хорошая проницаемость, подвержен просадкам при влажности и перегрузке
Гравий	крупнозернистый, смешанный	высокая несущая способность, низкий коэффициент связи, хорошая проницаемость, подвержен просадкам при влажности и перегрузке
Суглинок	плотный, слабопластичный, малопроницаемый	низкая несущая способность, сильная подверженность течению при высыхании, высокая водоудерживающая способность
Скала	плотная, крепкая	высокая несущая способность, низкая проницаемость, трудность в бурении, необходимо использовать специальное оборудование для заложения фундамента

Показатели грунта

Для расчета фундамента необходимо знать следующие показатели грунта:

• плотность;
• влажность;
• пористость;
• несущая способность.

Эти показатели определяются с помощью специальных исследований грунта.

Результаты исследований грунта

Результаты исследований грунта позволяют определить необходимую глубину залегания фундамента, тип фундамента и его конструктивные параметры, такие как ширина, высота, толщина стенок и т.д. Кроме того, результаты исследований грунта используются для определения возможных проблем, связанных с устойчивостью фундамента, таких как оседание, смещение или разрушение.

Типы оснований

Конструктивно выделяют несколько видов фундаментов для частного дома. Чаще всего применяются такие конструкции:

• Ленточный – классический вариант.
• Свайный – для сложных рельефов и грунтов.
• Плитный – используются в суровом климате на заболоченных или влажных грунтах.

Ленточный

Этот тип основания используется чаще всего и подходит для домов из дерева, кирпича, пено- или газоблоков или камня. Это достаточно дорогой вариант, но на плотном грунте – это самая надежная основа. Такие фундаменты рекомендуется возводить на ровных площадках, допускается небольшой уклон.

Глубина закладки и толщина ленточного основания зависят от материала, из которого будут выстроены стены, их толщины и количества этажей в здании. Основной плюс этого типа – высокая несущая способность. При его закладке, основание должно находиться ниже точки промерзания грунта в данной местности. Исключение составляют легкие деревянные строения, для которых подойдет мелкозаглубленное основание.

Недостатком ленточного основания является слабая гидроизоляция. Чтобы стены не отсыревали, его верхняя часть застилается рубероидом или другими гидроизолирующими материалами, покрывается битумом, резиновыми составами и т.д. Для защиты от воды потребуется надежная широкая отмостка.

Технологически выделяют монолитные и сборные ленточные фундаменты. Монолитный вариант заливается в заранее подготовленную опалубку, в которой ранее монтируется арматурный каркас.

Сборный ленточный фундамент делается из блоков ФБС. Эта технология применяется тогда, когда не рентабельно изготавливать или подвозить свежую бетонную смесь, в неблагоприятном климате и т.д. К преимуществам такого типа относят высокую скорость постройки, за счет этого он обходится значительно дешевле.

Свайный

Основными элементами конструкции являются винтовые стальные сваи с антикоррозионной обработкой, которые соединяются бетонным ростверком

Поэтому на качество свай требуется обращать особое внимание. К плюсам свайных фундаментов относят:

• возможность устройства основания в любых типах грунтов, кроме скалистого за счет погружения свай на глубину до 35 метров;
• эта технология позволяет обустроить обширные помещения вроде подземного гаража или погреба;
• обработанные сваи прослужат в качестве надежной опоры не менее 100 лет.

Эта технология имеет и свои недостатки:

• сравнительно небольшая несущая способность не позволяет сооружать кирпичные здания, камня, монолитного бетона;
• здания на свайном фундаменте требуют дополнительной тепло- и гидроизоляции.

В столбчатом фундаменте стальные сваи заменяются кирпичными или бетонные столбики, с армирующей сеткой. Они заглубляются ниже уровня промерзания земли. Такой тип позволяет сэкономить на материалах, но не приспособлен для капитальных зданий из кирпича, бетона или камня.

Плитный

Плитный фундамент, его еще называют плавающим – используется для создания надежного основания на сложных грунтах. Его используют в строительстве на:

• пучинистых грунтах;
• в заболоченных местностях;
• при высоком УГВ.

В основе такого основания находится армированная железобетонная плита, уложенная за специально подготовленную подушку

Важной конструктивной особенностью является равномерное расположение каркаса из стальной арматуры по всей плите. В результате фундамент получается исключительно жестким и прочным

Это тип отлично подходит для устройства цоколя, хорошая гидро- и теплоизоляция за счет утепления, позволяет строить дома в зонах со сложным климатом, на заболоченных, сыпучих грунтах

Это тип отлично подходит для устройства цоколя, хорошая гидро- и теплоизоляция за счет утепления, позволяет строить дома в зонах со сложным климатом, на заболоченных, сыпучих грунтах.

При строительстве вырывается котлован, совпадающий по площади и форме с будущим зданием. Грунт тщательно утрамбовывается, на нем делается песчано-гравийная подушка. Несколько слоев из различной фракции отделяется геотекстилем, после делается опалубка и сваривается арматурный каркас. После этого заливается плита, а места, где будут строиться стены, выделяются монолитной лентой. К достоинствам таких конструкций относят:

• устойчивость и отсутствие деформаций;
• повышенная прочность за счет монолитности и прочности арматуры;
• устойчивость к неблагоприятным условиям, влажности и перепадам температуры;
• возможность строительства на подвижных грунтах;
• отличная гидроизоляция.

Виды

• Даже у такого простого основания, есть разновидности. Например, разновидностям характерен способ обустройства. То есть, если мы для обустройства используем бетон, то основание считается монолитом. Если же в процессе укладки мы делаем ленточный фундамент для дома из уже готовых блоков, то он считается блочным. В остальном, среди основных видов можно выделить следующие:
• С опалубкой и без нее. Под опалубкой понимается подъем деревом на необходимую высоту. Опалубка позволяет оградить основные стены дома от воздействия грунта, и не использовать красный рядовой кирпич для работы с цоколем. Без опалубки, основание заливается по уровню земли. Затем придется выкладывать цоколь, на что тоже пойдёт немало денежных средств. Специалисты рекомендуют устанавливать опалубку и поднимать основание хотя бы на 10 сантиметров от грунта.
• Мелкозаглубленный ленточный фундамент и заглубленный на величину промерзания. Об этом мы уже говорили. Мелкозаглубленным считается тот, который находится на глубине не более 50 см. Чтобы повысить несущую способность фундамента, капают на величину до промерзания грунта и вплоть до места, где будет начинаться бетон, засыпают песок и трамбуют. Что касается основания, которое залито бетоном или выложено монолитными блоками на величину промерзания грунта, то такой проект является дорогостоящим. Но он оправдывает себя, поскольку трещины в подобном основании исключены.
• Армированный и или нет. Армировка используется практически всегда. Это связано с тем, что наличие металла внутри основания позволяет сдерживать монолит от пучения грунта и исключать трещины. Там, где арматура не используется, фундамент может дать трещину, провалиться под землю, разрушиться иным способом. В основном на подобные основания не устанавливают капитальные сооружения.

Какова цена на ленточный фундамент?

Что касается цены на ленточную опору, то она составляет от 3000 руб. (85$) за один кв. метр, основание из цементных блоков с лентой обойдется в 2 раза дешевле 1500 руб. (42$) за один кв. метр.

Чтобы положить данное основание, Вам пригодятся:

• бетон В15 – от 4300 руб. (120$) /м3;
• бетон В7,5 – от 3800 руб. (105$) / м3;
• арматура 10 и 12 – от 35000 руб. (980$) / т;
• кладочная сухая смесь М200 – 130 руб. (3-4$)/ мешок;
• ФБС 24-5-6 – от 3500 руб. (95-99 $)/ за 1 блок.

При составлении чертежа ленточного основания, нужно обязательно рассчитывать будущую предполагаемую нагрузку, которая состоит из веса перекрытий, крыши и несущих стен. При учете нужно обязательно учесть предполагаемый вес снежного покрова, который задерживается на крыше здания зимой. Точные расчеты помогут Вам подсчитать нужный объем раствора, необходимого для заливки, кубатуру земляных работ и необходимый для армирования метраж металлопроката.

Ленточный фундамент и грунты: почему это так важно

При выборе типа фундамента важно точно знать две характеристики подлежащих грунтов: их несущую способность и пучинистость. Несущая способность выше всего у скальных грунтов; за ними следуют хрящеватые – смесь песка и глины с мелким камнем и щебнем

Песчаные грунты склонны к просадке, свойства песчано-глинистых (супесей и суглинков) зависят от соотношения глины и песка. Самая низкая несущая способность – у грунтов органического происхождения: торфа, сапропеля, ила

Несущая способность выше всего у скальных грунтов; за ними следуют хрящеватые – смесь песка и глины с мелким камнем и щебнем. Песчаные грунты склонны к просадке, свойства песчано-глинистых (супесей и суглинков) зависят от соотношения глины и песка. Самая низкая несущая способность – у грунтов органического происхождения: торфа, сапропеля, ила.

Строительные нормы запрещают опирать фундамент непосредственно на органические грунты со слабой несущей способностью.

Также сложными считаются грунты водонасыщенные и имеющие переменную структуру слоев. Проблема слабых грунтов типична, например, для участков, находящихся на месте осушенных болот. Строительство дома на малозаглубленном ленточном фундаменте на таких грунтах теоретически возможно, но требует довольно затратных работ. Так, если глубина слабонесущего слоя не более 1 м, а под ним находится более «выносливый», то при строительстве слой слабого грунта вынимается и в траншее устраивается подложка из песка либо бетонная подготовка. Также плохой грунт иногда уплотняют механическим способом, заменяют подушкой из гравия либо армируют специальными сетками. Специалисты, однако, рекомендуют в таких ситуациях отказаться от ленточного фундамента в пользу свайного.

Пучинистость грунта прямо связана с его способностью удерживать воду, а морозным пучением называется увеличение объема грунта из-за расширения воды при ее замерзании.

Непучинистые грунты: твердые глины, малоувлажненные гравелистые, песчаные грунты при глубоком залегании грунтовых вод.

Слабопучинистые: полутвердые глинистые; незначительно водонасыщенные пылеватые и мелкие пески, крупнооблмочные грунты с содержанием глин и песка 10-30%.

Среднепучинистые грунты: тугопластичные глинистые, влажные пылеватые и мелкие пески, крупнообломочные грунты с содержанием глин и песка более 30%.

Сильнопучинистые и чрезмернопучинистые: мягкопластичные глинистые, пылеватые и мелкие пески с сильным водонасыщением.

На сильнопучинистых грунтах возможно строительство небольших (1-2 этажа) деревянных домов на малозаглубленном ленточном фундаменте из монолитного железобетона. Для более тяжелых домов будет необходим комплекс работ по понижению уровня грунтовых вод, организации дренажа и водоотведения.

Чем выше стоят грунтовые воды, тем более пучинистыми будут грунты независимо от их состава. Критический для строительства фундамента уровень грунтовых вод различается для разных почв и высчитывается по формуле: нижняя граница промерзания грунта (в метрах) плюс следующее число:

• пески – 0,8-1 м
• супеси 1 – 1,5 м
• суглинки 2 – 2,5 м
• глины 2,5 – 3,5 м.

При залегании грунтовых вод ниже указанных значений они не влияют на степень пучинистости грунтов.

Вообще же сооружение ленточного фундамента на сильнопучинистых грунтах с высоким уровнем грунтовых вод считается нецелесообразным: в таких условиях лучше всего себя показывает свайно-ростверковый фундамент.

Планируя строительство, лучше всего не экономить на профессиональном обследовании грунта на вашем участке: это поможет избежать больших проблем в будущем. Услуги специалиста стоят денег, однако это вложение себя оправдывает. Спасать дом, фундамент которого деформировался из-за ошибок в оценке свойств подлежащих грунтов, обойдется гораздо дороже.

Расчет фундамента

Расчет нагрузок на 1 кв. м основания от воздействия стен, кровли и прочего мы рассмотрели. Однако не следует забывать, что сам он тоже имеет немалый вес, давящий на грунт. Для его вычисления нам нужны все данные о размерах закладываемого фундамента. Можно не вычислять вес арматуры, так как в СНИПе есть усредненные данные. Если работы ведутся не по СНИПу, проблем тоже не возникнет, ведь продажа арматуры осуществляется на вес.

В качестве примера попробуем рассчитать ленточный фундамент, как наиболее часто используемый.

В этом случае учитываться будет:

• глубина закладки основания из бетона;
• ширина, которая обычно делается намного шире предполагаемых габаритов несущих стен;
• длина, включающая всё, а не только периметр.

Далее, мы вычисляем объем основания путем простого умножения длины на высоту и ширину. Получаем кубатуру. Кстати, можно воспользоваться онлайн-калькулятором для расчета кубатуры.

Можно воспользоваться средним весом, предлагаемым в инструкции по расчету, он примерно равен 2,5 тонны для основания из бетона и арматуры.

Столбчатый фундамент

Этот вид фундамента является очень популярным при строительстве каркасных зданий или домов из дерева, но только при условии, что не предусмотрен подземный уровень.

Основным несущим элементом являются столбы, установка которых производиться под всеми внешними углами строения, а также на линиях пересечения несущих стен. Кроме того, также под несущими стенами, если их длина превышает 3 м, устанавливаются дополнительные столбики, которые способствуют перераспределению нагрузки и обеспечивают стабильность и надежность как фундамента, так и возведенного на нем дома.

Размер сечения столбов, как правило, определяется расчетными данными, зависящими от нагрузки, а также выбранным материалом. Важным конструктивным элементом столбчатого фундамента является рандбалка (железобетонная, металлическая или деревянная), которая служит для устройства ростверка, выполняющая роль равномерного распределителя нагрузки от дома на все столбы.

Столбчатые фундаменты, так же как и ленточные, могут быть двух видов:

• монолитными;
• сборными.

В случае возведения монолитного варианта марка бетона для фундамента частного дома должна соответствовать классу В10-В25. При строительстве двухэтажных зданий необходимо армирование, а для одноэтажных – решается индивидуально в зависимости от веса здания, материала из которого оно возводится, состояния грунтов.

Для сборных столбчатых фундаментов могут использоваться:

• керамический кирпич;
• природный камень, в том числе бутовый;
• железобетонные или асбестовые трубы;
• бетон для заливки в подготовленные и армированные скважины.

В том случае, если рассматривается вопрос о том какой фундамент под баню лучше, то можно остановить свой выбор на использовании дерева – обработанных стволов дуба, лиственницы или сосны.

Несмотря на то что стоимость такого фундамента, по сравнению с ленточным, ниже на 30-50%, из-за необходимости привлечения спецтехники не пользуется популярностью для капитальных строений в 2-3 этажа, хотя для возведения легких зданий, для которых не требуется большой глубины заложения, а все работы можно выполнить своими руками, является вполне рациональным выбором.

Кроме того, необходимо точно соблюдать пропорции цемента и песка для фундамента, так как экономия за счет использования более дешевых материалов в этом случае неуместна.

Следует учитывать, что все виды столбчатых фундаментов подвержены сильному воздействию сил пучения, поэтому их допускается использовать лишь на стабильных, неподвижных грунтах.

Кроме того, важно не оставлять их на длительное время без нагрузки, особенно в зимнее время, так как под воздействием разрушительных грунтовых сил, их может просто выдавить.

Столбчатый фундамент своими руками, видео:

Идеальный фундамент для строительства дома в сложных условиях

Комбинированный фундамент ТИСЭ, по своему типу является столбчато-ленточным. Он незаменим на сложных грунтах при возведении тяжелых зданий от двух этажей. Например, в условиях, когда глубина промерзания грунта настолько большая, что строительство ленточного основания является нерентабельным, а столбчатый просто не справиться со своей задачей.

Отличительной особенностью при устройстве столбов является наличие так называемой пяты, специального расширения, благодаря которому достигается большая прочность и стабильность. Чаще всего в этом случае изготавливаются монолитные столбы, а также используется арматура для фундамента, но допускается возведение конструкции с использованием асбестоцементных или металлических труб.

В качестве ростверка для этого фундамента, на уровне грунта изготавливается опалубка под изготовление ленточного монолита.

Но важно учитывать, что требуется придерживаться принципа одновременной, но поэтапной заливки бетоном: сначала столбы, затем лента.

Для изготовления скважин под столбы используется бур ТИСЭ, представляющий собой устройство, состоящее из двух штанг и режущей чаши. Продвигаясь за счет вращения в глубину грунта, он постепенно раскладывается и формирует в нижней части скважины куполообразное уширение.

Именно благодаря такой конструктивной особенности, достигается дополнительное усиление конструкции фундамента, которое, естественно, сказывается на прочности всего дома. В зависимости от расчетных нагрузок, могут использоваться буры нескольких размеров, отличающиеся между собой длинной штанги, диаметром плуга объемом накопителя для грунта.

Виды ленточных фундаментов: классификация и характеристики

Ленточный фундамент — это наиболее распространенный вид фундамента, который применяется для строительства жилых и промышленных зданий. В зависимости от конструкции и условий применения, ленточные фундаменты делятся на несколько видов:

1. Простой ленточный фундамент. Представляет собой бетонную конструкцию в виде прямоугольного пояса, который окружает всю площадь будущей постройки. Простой ленточный фундамент используется при строительстве одноэтажных зданий на ровной и несжимаемой почве.
2. Ленточный фундамент с подпорными стенами. Дополнительно к ленте фундамента имеет железобетонные стены, которые увеличивают несущую способность и жесткость конструкции. Такой тип фундамента применяется при строительстве зданий на неровных участках или при наличии неблагоприятных грунтовых условий.
3. Ленточный фундамент с противооткатными устройствами. Этот тип фундамента применяется при строительстве на склонах или наклонных участках. Он имеет дополнительные элементы, которые увеличивают устойчивость конструкции и предотвращают ее смещение.
4. Ленточный фундамент на сваях. В этом случае, лента фундамента соединяется с железобетонными сваями, что позволяет повысить несущую способность и устойчивость конструкции. Ленточный фундамент на сваях используется при строительстве на слабых грунтах или на участках с неоднородным грунтом.

Вид ленточного фундамента	Характеристики
Простой ленточный фундамент	Применяется при строительстве одноэтажных зданий на ровной и несжимаемой почве
Ленточный фундамент с подпорными стенами	Используется при строительстве на неровных участках или при наличии неблагоприятных грунтовых условий
Ленточный фундамент с противооткатными устройствами	Применяется при строительстве на склонах или накл

Виды ленточных фундаментов

Перед работами по обустройству основания под дом, разбираются в разновидностях и особенностях конструкции. Это дает возможность правильно и качественно выполнить все необходимые расчеты и работы.

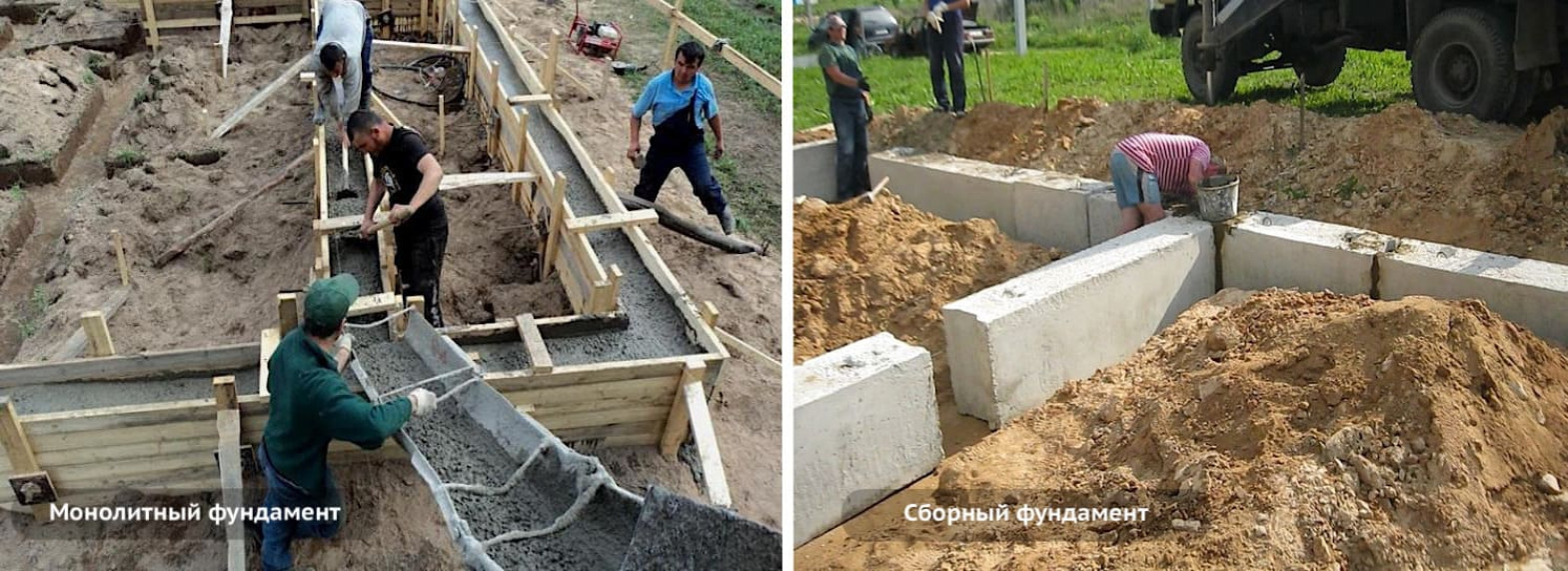

Существует два основных вида ленточного фундамента:

1. Монолитный;
2. Cборный.

Первый тип основания сооружают на месте строительства. Вначале подготавливают опалубку, в нее по длине укладывают армированный пояс, а затем заливают бетоном. Железобетонная конструкция замкнутая, с монолитным контуром. Поэтому возможно создать цельный каркас, который подходит и для пучинистого грунта. Такой фундамент достаточно прост в возведении, имеет различную форму, но его масса достаточно большая, что и является недостатком.

Сооружая сборный вид, используют готовые блоки, которыми выкладывают нужную форму и скрепляют цементом. Достоинствами конструкции считают простоту сборки, а недостатком — нецельную структуру и необходимость использования тяжелой строительной техники.

По глубине залегания фундаменты различают:

Мелкозаглубленный фундамент. Используют для возведения мелкой постройки из бревен или бруса

Такие конструкции строят и на пучинистом грунте, с условием, что особое внимание уделяют гидроизоляционным и утеплительным работам, а залегание в почву предполагается на глубину от 20 до 70 см. Среди достоинств такого вида фундамента выделяют не нужность в земляных работах и малую стоимость строения

Среди «минусов» — невозможность использования на любом типе грунта (только на крупнообломочном, среднем и крупных песках), и строительстве тяжелых сооружений.

Фундамент глубокого залегания. Предполагает обустройство ниже уровня промерзания почвы (от 1,7 до 2,2 м). Такое основание подходит для возведения многоэтажного дома с большим весом. Есть возможность обустройства подвального помещения. А нагрузка от строения распределена на весь устойчивый слой грунта.

Незаглубленный тип фундамента. Используют только для вспомогательных или дополнительных построек. Например, при возведении террасы или веранды пристроенной к дому, навеса, гаража или дачной беседки.

Материалы для обустройства ленточного фундамента

Для качественного изготовления такого основания необходимы различные материалы. Но все зависит от вида основания.

Чтобы соорудить сборную конструкцию используют:

• плиты или бетонные блоки;
• гидроизоляционные и утепляющие материалы;
• цементный раствор для заделывания стыков и др.

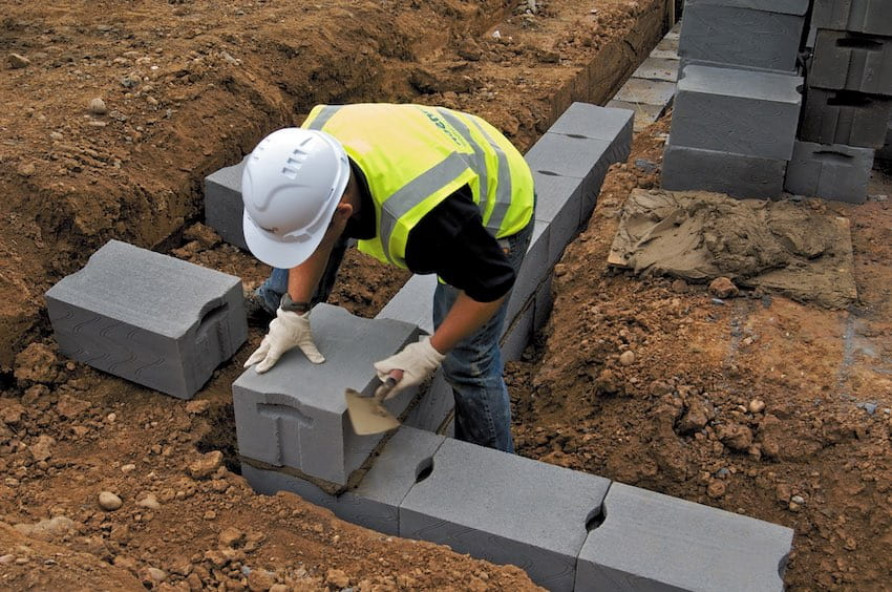

Фундаментные блоки – удобные по размеру, но иногда из-за их массивности без крана не обойтись (надо доставить этот материал на территорию строительства, разгрузить и уложить в траншеи).

Установка блоков в траншею производится с особой точностью

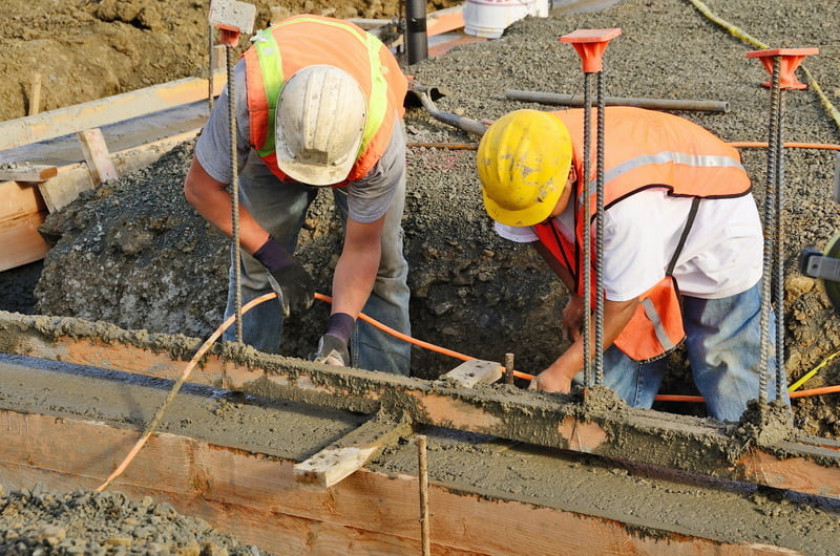

Для монолитного фундамента необходимы следующие материалы:

• пенополистирол или доски для опалубки;
• арматура (для пояса и элементов соединения);
• бетон;
• гидро- и теплоизоляция и др.

Важно! Во время проведения работ необходимо обустроить подушку. Для нее необходим песок, щебень и гидроизоляция

При проектировании ленточного фундамента определяют следующие показатели

1. Тип почвы на участке и его расчетное сопротивление;
2. Линейные нагрузки и глубину залегания;
3. Ширину подошвы и особенности армирования;
4. Обустройство дренажа.

Многие люде не знают, как залить ленточный фундамент своими руками, так как не обладают определенными навыками в данном деле. В этом случае чтобы не наделать ошибок эту работу лучше доверить специалистам.

Виды ленточного фундамента по глубине заложения

Согласно СНиП 3.02.01–87 «Земляные сооружения, основания и фундаменты» ленточные несущие основания классифицируются по двум признакам:

• по глубине заложения;
• по способу устройства.

Глубина заложения фундамента зависит от несущей способности почвы и расчётной нагрузки, которая будет оказываться на возводимый фундамент. Несущая способность почвы определяется исходя из её типа, глубины промерзания и наличия грунтовых вод на участке, где планируется постройка здания. О конструкции и способе устройства ленточного фундамента читайте в следующем разделе.

Мелкозаглублённый ленточный фундамент

Мелкозаглублённый ленточный фундамент представляет собой ленту из бетона и армирующего каркаса, находящуюся на небольшой глубине в земле. Минимальный уровень заложения зависит от глубины промерзания грунта, его пучинистости и высоты грунтовых вод.

Мелкозаглублённый ленточный фундамент может быть изготовлен из железобетона, кирпича или пеноблоков

Рекомендуемое минимальное заглубление ленточного фундамента можно узнать в СНиП II–Б.1–62. Для ознакомления предлагаем таблицу, составленную на основе данных из этого документа. В среднем по России глубина заложения варьируется от 0,4 до 0,75 м. Дополнительно можно рассмотреть глубину сезонного промерзания почвы в регионе, где планируется заложения несущего основания.

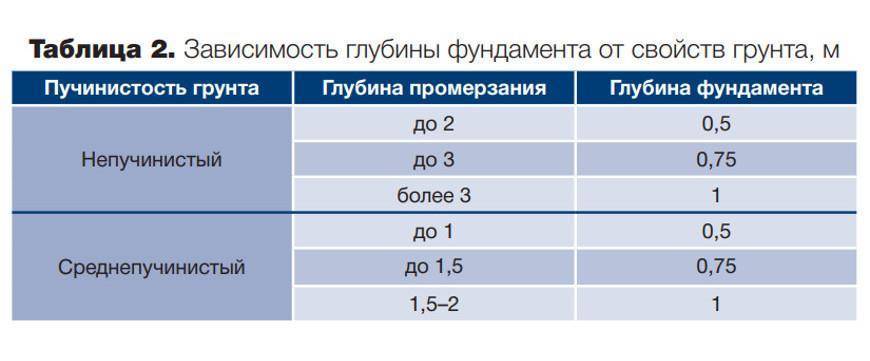

Таблица: глубина заложения фундамента в зависимости от уровня промерзания грунта

Глубина промерзания непучинистых типов грунта	Глубина промерзания слабо пучинистого грунта полутвёрдой консистенции	Глубина заложения фундамента
до 2 метров	до 1 метра	0,5 м
до 3 метров	до 1,5 метров	0,75 м
более 3 метров	от 1,5 до 2,5 м	1 м
	от 2,5 до 3,5 м	1,5 м

Глубина заложения мелкозаглублённого ленточного фундамента в центральном регионе России не должна быть меньше 0,5 м

Возведение мелкозаглублённых ленточных фундаментов рекомендовано в следующих случаях:

• в регионах с высокой среднегодовой температурой и малой глубиной промерзания грунта;
• при строительстве частных домов по каркасной технологии, а также построек из газобетона, пенобетона и других материалов с малым весом;
• при утеплении несущего основания с внешней стороны вкупе с обустройством отмостки из щебня, песка и бетона.

Возведение мелкозаглублённого ленточного фундамента на грунте, состоящем из торфа, сапропели, ила и других органических отложений, категорически запрещено. Не рекомендуется возводить этот тип ленточного основания на смешанных и пучинистых типах грунта, перенасыщенных влагой.

Заглублённый ленточный фундамент

Заглублённый фундамент или фундамент глубокого заложения представляет собой несущую железобетонную или сборную ленту, находящуюся ниже, чем уровень промерзания грунта на 20–30 см.

Глубина заложения несущей ленты может достигать 1,5–2 м в зависимости от уровня промерзания почвы

Основная идея глубокого заложения несущей ленты — опора на плотные слои грунта, имеющие более высокую несущую способность. Этот вид фундамента подразумевает ещё большие объёмы земляных работ и затрат бетонной смеси.

Возведение ленточного фундамента глубокого заложения рекомендовано:

• в регионах с низкой температурой в зимний период и промерзанием почвы на большую глубину;
• если планируется строительство двух- или трёхэтажного дома из кирпича, железобетонных блоков и плит;
• при наличии мелкозернистых типов грунта, перенасыщенных влагой.

Помимо этого, заглублённый фундамент позволяет обустроить подвал. При качественной изоляции и достаточном утеплении возможно обустройство цокольного этажа, предназначенного для проживания или хранения вещей.

Расчет ленточного фундамента для частного дома

Глубина заложения. Подошву заглубленного ленточного фундамента чаще всего располагают на глубине околов 200 мм ниже промерзания грунта; при наличии подвала нижний край стен должен находиться на 200-300 мм ниже уровня подвала.

Что касается мелкозаглубленных ленточных фундаментов, то минимальная глубина их заложения варьирует в зависимости от нормативной глубины промерзания грунта.

Для Московской области оптимальной глубиной для мелкозаглубленного фундамента будет предел 0,75 — 1 м.

Высоту надземной части фундамента рекомендуют принимать равной его ширине, умноженной на 4. Нежелательно, чтобы надземная часть была по высоте больше подземной.

Ширина ленты фундамента – важнейшая характеристика, требующая инженерного расчета и зависящая от несущей способности грунта. За счет ширины фундамента регулируется распределение удельной нагрузки здания на грунт. По нормативам она должна составлять не более 70% от несущей способности (расчетного сопротивления) подлежащего грунта на единицу его площади.

Для расчета ширины определяется суммарная нагрузка (вес здания в килограммах), это значение делится на длину фундамента (в сантиметрах) и несущую способность грунта (в кг/см2). Ориентировочные значения расчетного сопротивления разных типов грунта можно узнать из СНиП 2.02.01-83 (СП 22.13330.2010) «Основания зданий и сооружений».

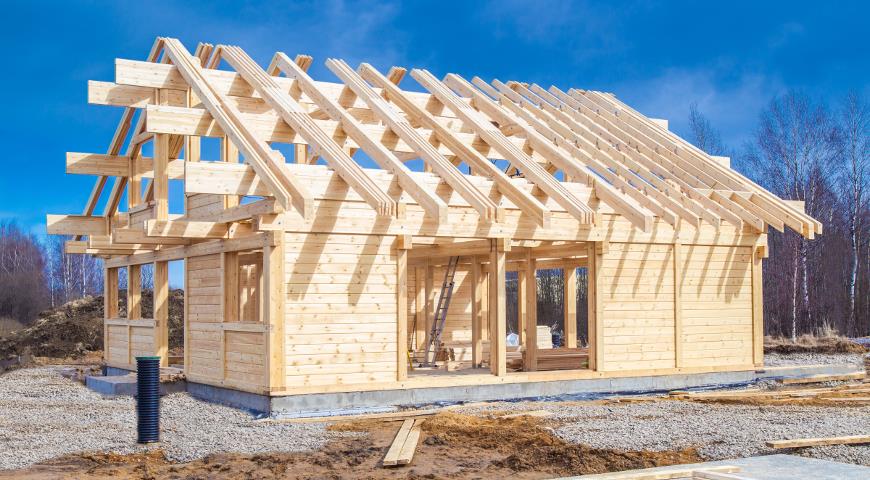

Дом на ленточном фундаменте

Общий вес здания складывается из веса всей постройки и ее обстановки плюс снеговая и ветровая нагрузка.

При подсчете «мертвого» веса здания суммируется вес следующих его элементов: наружных стен и внутренних перегородок вместе с отделкой и утеплителем, перекрытий со стяжкой (если она есть), теплоизоляцией и напольным покрытием, фронтонов, стропильной системы, кровельного пирога. Окна и двери обычно не учитываются. Понятно, что для такого расчета необходимо иметь уже готовый проект дома и расчет требуемого количества строительных и отделочных материалов.

Для определения веса обстановки дома можно воспользоваться расчетным значением полезной нагрузки на перекрытия жилого дома из СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия» – это 195 кг/м2. Данные по снеговой и ветровой нагрузке для каждого региона приведены в этом же документе, при этом в расчет фундамента закладывается 30% от значения ветровой нагрузки по СНиП.

Эти цифры суммируются и умножаются на коэффициент запаса прочности, равный 1,3.

Важно помнить, что фундамент по ширине не может быть меньше опирающейся на него стены. На практике минимальная ширина фундамента одноэтажного дома с мансардой на грунтах с хорошей несущей способностью составляет около 30 см; для двухэтажного коттеджа минимальная допустимая ширина начинается с 50 см, а для просторного загородного дома высотой 2-3 этажа – с 65 см

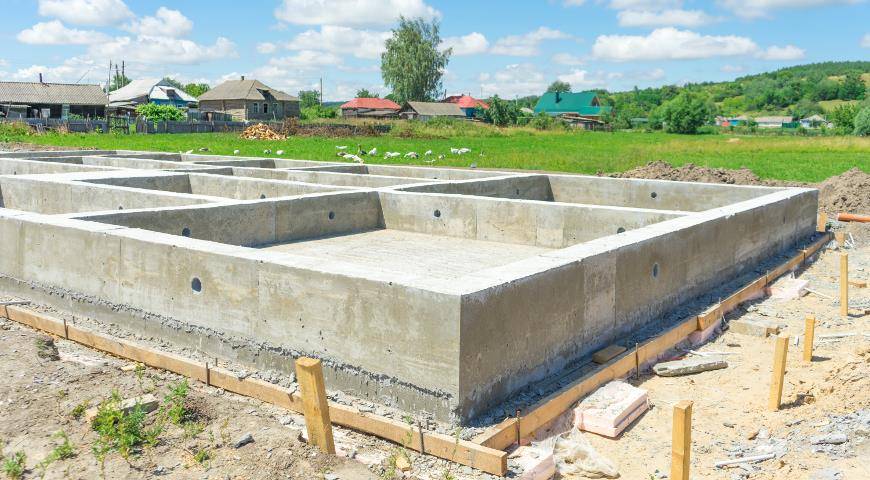

Ленточный фундамент
