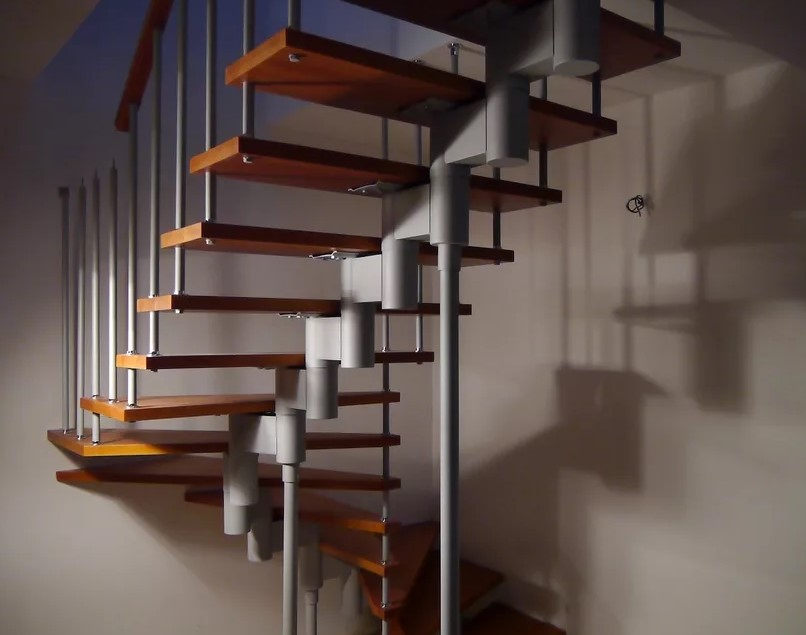

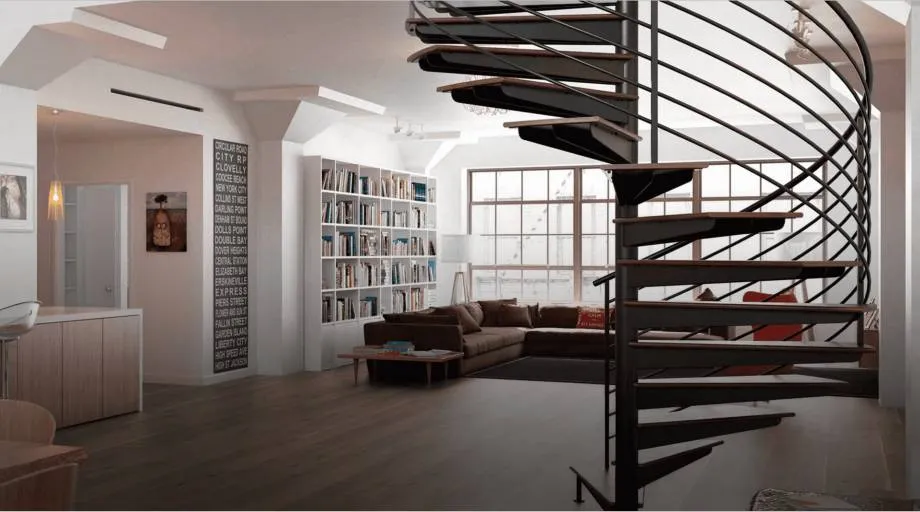

Винтовая лестница из профиля и трубы
Для винтовой конструкции, которую предпочитают при недостатке места для маршевых лестниц, потребуется опорная труба и профилированные заготовки для ступенек. Трубы должно быть 2, одна сечением меньше – для основы, другая – немного шире диаметром, она режется на гильзы по 20-22см. К этим элементам сваркой присоединяют одинаковые элементы, которые разворачиваются веером, образуя высоту винтовой лестницы.
Для такой конструкции обязательны поручни, имеющие спиральную форму. Стальной профиль идет на основание и консоль, которые потом вместе привариваются
Важно, чтобы гильзы плотно прилегали, без люфтов и перекосов, их устраняют с помощью колец-уплотнителей. Готовую конструкцию приваривают и грунтуют под покраску
Совет! Перила для такой лестницы делают изящные металлические, поручни – из любого практичного материала, например, древесины или пластика.
В ограниченном пространстве или в целях экономии места можно соорудить винтовую лестницу
Стационарная конструкция легко крепится в двух точках (между этажами) или вдоль стены – на кронштейнах. Есть и другие способы крепления, которые сами по себе являются декоративным элементом в дизайне. Проще всего изменить цвет косоуров или всей лестницы окрашиванием специальной краской по металлу. Самыми востребованными считаются металлик, коричневый и черный цвета, наиболее естественными для лестниц на металлической основе.
От типа лестницы и ее надежности зависит не только гармоничность дизайна жилья, но и комфорт жильцов, и даже сама возможность использования второго или цокольного этажа. Поэтому к выбору проекта, расчетам и монтажу нужно подходить со всей ответственностью, а при малейших сомнениях в собственных способностях прибегать к помощи профессионалов.
Причины популярности
Как правило, из профиля изготавливают не всю конструкцию, а только каркас. Причина проста: цельнометаллическое сооружение будет уместным далеко не во всех интерьерах. Однако в комбинации с другими материалами она впишется в большинство современных стилевых решений.
Когда хозяева выбирают для своего дома лестницу из профиля, кроме универсального внешнего вида они руководствуются следующими доводами:
- Конструкция выглядит воздушной, визуально занимает мало места, что актуально для домов небольшой площади.
- Металл профиля обеспечивает надежность и долгий срок службы изделия (при условии продуманной конструкции, аккуратного расчета и сборки).
- Сравнительно невысокая себестоимость при самостоятельном изготовлении.
- Оперативный монтаж.
- Практичные эксплуатационные характеристики. При правильном уходе профиль устойчив к коррозии и плесени, из-за чего лестницу из профтрубы можно выбрать для помещения неотапливаемого, или с повышенной влажностью.
- Конструктивные возможности. Можно изготовить одно- и двухмаршевую, винтовую и многие другие виды конструкций.
Дизайнерские возможности. Металлический каркас удачно комбинируется с большинством отделочных материалов, как интерьерных, так и для самой лестницы. Это может быть дерево, стекло, декоративные панели под дерево (бетон, камень), ламинат, плитка.
Значимый минус любой металлической конструкции – возможность появления коррозии, особенно, если она расположена на открытом воздухе. Однако этот недостаток можно смягчить, минимизировать или вовсе исключить, если не забывать периодически обрабатывать металлические элементы.
Почему именно профиль и какой лучше выбрать
Изготовление лестниц из профилированной трубы, как показала практика, оказалась очень удачной идеей. Но пока мастера пришли к такому решению, им пришлось экспериментировать с другими материалами.
Конструкция выполнялось из швеллера и металлического уголка. Только после определенного срока эксплуатации она деформировалась под влиянием нагрузки. В итоге со временем нашлась альтернативная замена – профильная труба.
На вопрос, из какой профильной трубы сделать лестницу, следует ответить так. Толстостенный профиль брать для работы не рекомендуется
Особенно, это важно, если нужно сделать легкую конструкцию. Такой лестничный вариант выходит надежным, но будет отличаться большой тяжестью. Только в такой ситуации можно снять дополнительное вибрирование при нагрузках
Например, для подъемной внутренней постройки на чердак не стоит брать трубы с большим сечением. А для внешнего хода на чердак вполне подойдет приставное устройство. Так же чтобы уменьшить массу конструкции для чердака можно использовать деревянные вставки
Только в такой ситуации можно снять дополнительное вибрирование при нагрузках. Например, для подъемной внутренней постройки на чердак не стоит брать трубы с большим сечением. А для внешнего хода на чердак вполне подойдет приставное устройство. Так же чтобы уменьшить массу конструкции для чердака можно использовать деревянные вставки.
Конструкция, выполненная из профильной трубы, сделанная своими руками, выделяется большим рядом преимуществ, это:
- возможность сделать любой тип лестничного подъема с различными углами поворота;
- профиль приемлет различные комбинации с другими материалами;
- длительное время использования конструкции;
- скорость сборки, на длительность которой не влияет уровень сложности каркаса;
- крепиться такая лестница в доме может на любом этапе строительных работ;
- доступная цена;
- возможность делать все своими силами.
Какие виды лестниц можно делать самостоятельно
Создание лестниц своими руками представляется непростым процессом, который позволяет существенно сэкономить на затратах, а доступные материалы и наличие требуемых инструментов позволяют воплотить различные виды конструкций в жизнь.
Как самостоятельно сварить приставную лестницу
Первым делом нужно расположить две профильные опоры на расстоянии ширины перекладин, то есть 30 см друг от друга, после этого наносятся отметки через каждые 25 см. Для дополнительной опоры и равномерного распределения нагрузки к помеченным точкам привариваются уголки из металла, при этом можно обойтись и без них, присоединяя перекладины прямо к раме. Из двух длинных и двух коротких профильных труб сваривается рама, имеющая форму прямоугольника – она служит в качестве метоллокаркаса для перекладин. К получившейся конструкции нужно приварить перекладины, уложив их на уголки и надежно зафиксировав сваркой. Не забудьте приварить к концевым частям опор металлические прямоугольники, иначе внутрь профиля будет постоянно проникать вода и грязь, провоцируя коррозию и потерю эксплуатационных свойств. Закончив со сварочными работами, обработайте сформировавшиеся швы наждачной бумага или шлифовальной машиной, а в качестве завершительных работ выступает грунтовка и покрытие приставной лестницы краской.

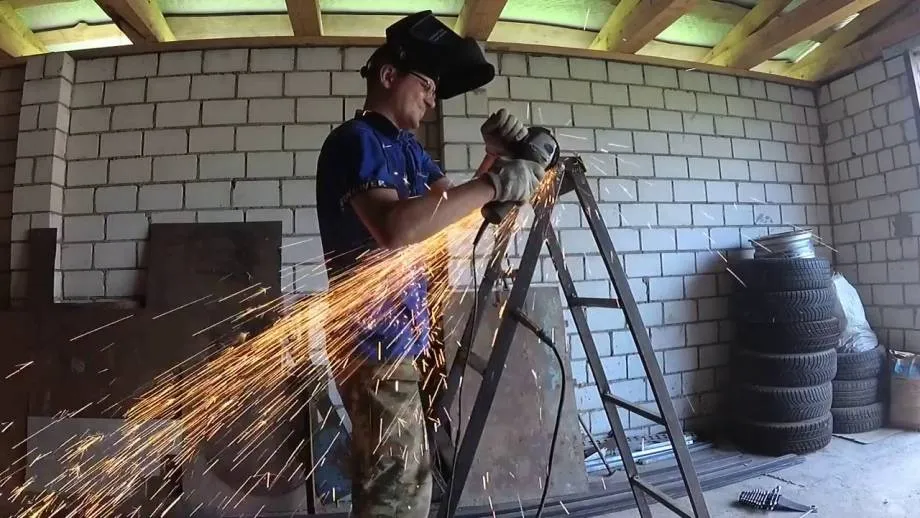

Делаем стремянку
Сперва подбираются два равных куска профиля, длина которых соответствует длине готовой стремянки, и поверхностно обрабатываются болгаркой с насадкой, чтобы удалить ржавчину и заусенцы. Затем к двум направляющим профильным трубам, служащим в качестве опоры, приваривают ступеньки в соответствии с намеченными шагами – лучше всего сначала не до конца сварить ступени, проверить их на неровности, а затем уже закреплять окончательно. Аналогичным образом сваривается вторая часть лестницы, при этом нижний конец опоры заваривается металлическим прямоугольником для того, чтобы внутрь профиля не попала вода и грязь, провоцирующая коррозию. Для внедрения перекладин с верхней и нижней части каркаса используется металлический отрезок размером со ступеньку, который сваривается в промежутке 0,25-0,3 м от концов. Соединение двух частей происходит металлическими навесами подходящих размеров, после чего в средней части готовой лестницы просверливаются отверстия под ремешок, крепящийся на болты и стягивающий конструкцию во избежание ее расхождения.

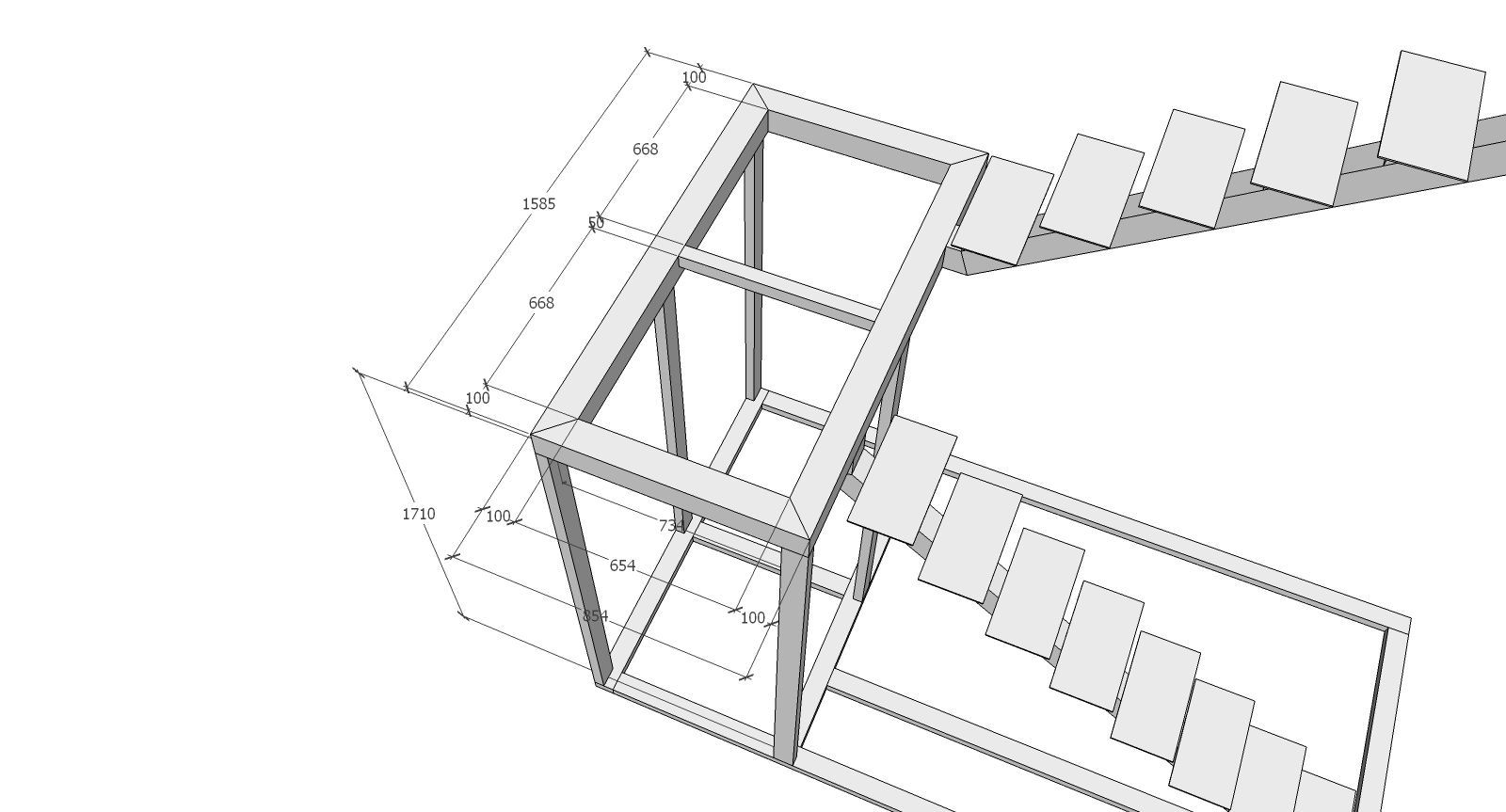

Межэтажный маршевый лестничный подъем
В начале нарезают профиль на основе проведенных расчетов и полученных размеров, при этом важно зачистить срезы и избежать формирование зазоров, плохо сказывающихся на устойчивость конструкции. Косоуры свариваются на ровном полу для лучшего контроля и точности заданных углов между деталями, после чего образовавшиеся швы шлифуются наждачкой или шлифмашиной
Получившийся каркас нужно закрепить на полу и несущей стене, если предполагается непосредственное крепление у стены. После этого нужно обезжирить и обработать металлические профили антикоррозийным составом и краской. После высыхания покрытия можно приступить к монтажу ступеней и ограждений, при этом высота перил находится на высоте 90-120 см.
Подготовка перед сварочными работами
Перед тем, как приступать к непосредственному изготовлению лестницы, необходимо провести замеры пространства и создать чертеж. Среди измеряемых параметров выделяют высоту от пола до начала второго этажа, при этом измерительный прибор наклоняется под соответствующим наклону лестницы углом. Также нужно померить расстояние от пола до ступенек, отметим, что высота намеченных сходней фиксируется в месте начала второго этажа, а не на уровне конца первого – при возведении сплошных конструкций, предполагающий напольное укрепление, этот пункт пропускается. После этого полученные значения переносятся на бумагу и чертится схема сходней.
Проект лестницы разрабатывается после расчета размеров каркаса и несущих элементов, изучаются вероятные дизайны конструкции, возможность внедрения ограждений и других дополнительных компонентов
Важно определить высоту пролета, угол наклона лестницы (оптимальным вариант 30-40°), размеры и количество ступенек – чаще всего в пролет помещается 17-18 штук высотой 13-17 см и шириной 28-35 см. При необходимости организации нескольких пролетов изучается способ их соединения, среди вариантов – это создание площадки, либо использование забежных ступенек
Также нужно определить к какому типу будет относится будущий каркас – косоуры или тетива.
Какой вид профтрубы выбрать для лестницы?
Ступени лестницы можно соорудить из любого материала, выдерживающего вес человека: дерева, листового металла, тонких труб.
К каркасу лестницы предъявляются более серьёзные требования, ведь основная нагрузка ляжет именно на него.
Для изготовления опорной системы используют профтрубу сечением квадратной или прямоугольной формы, так как это значительно упрощает монтаж.
Для монтажа стремянки подойдут лёгкие трубы 40х40 или 50х50 мм в качестве стоек, ступени делают из ещё более тонких труб – 20х20 мм.
Размеры сечения профтрубы, используемой для монтажа маршевых и винтовых лестниц, зависят от типа опорной системы.

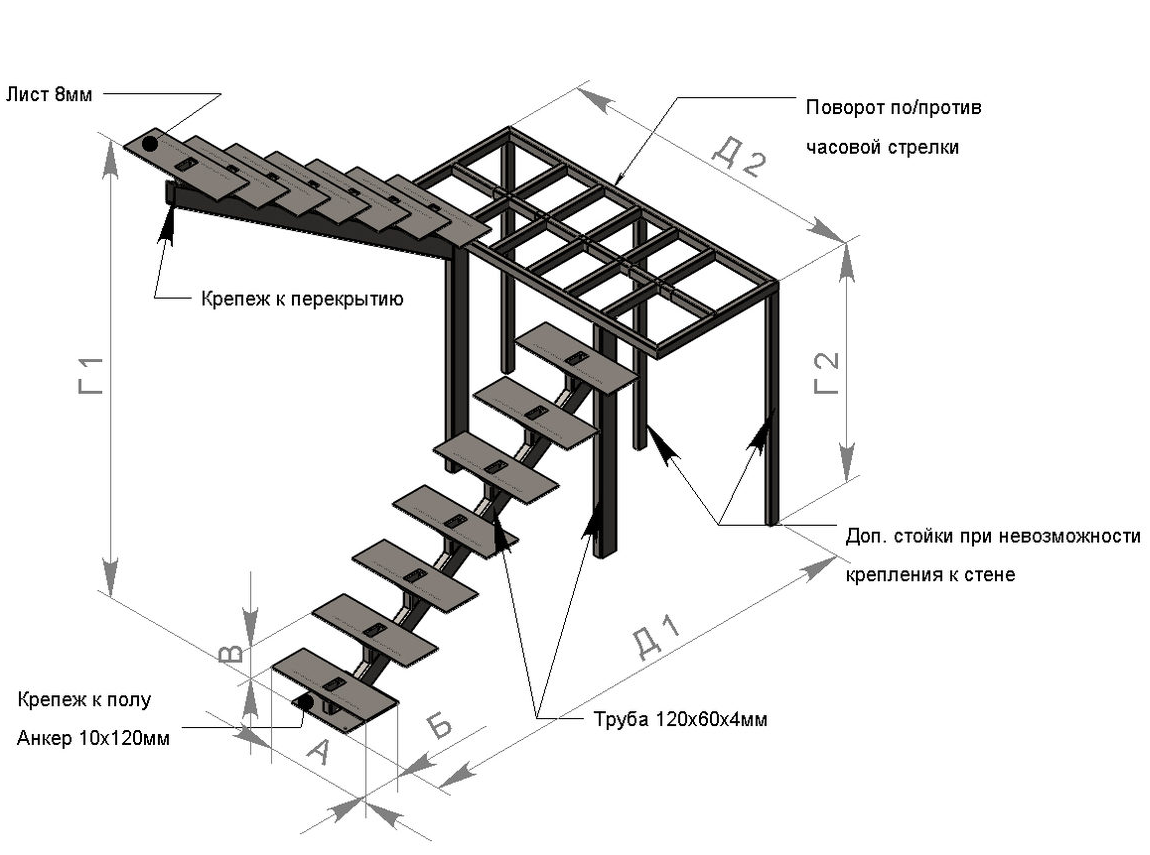

Для опоры с одним центральным косоуром нужны самые толстые трубы. Для каркаса, состоящего из двух или трёх параллельных косоуров, или для бокового косоура винтовой лестницы возможно использование более тонких труб.
| Тип каркаса | Минимальное сечение используемых труб и толщина стенок, мм |
|---|---|
| центральный прямолинейный | 100х50х4 |
| центральный ломаный | 80х60х3 |
| центральный комбинированный | балка – 100х50х4, ступени – 80х60х3 |
| боковой прямолинейный | 80х40х3 |
| боковой ломаный | 50х25х2 |
| боковой комбинированный | балка – 80х40х3, ступени – 50х25х2 |
Руководство по сборке самодельной маршевой лестницы из металла
Для монтажа лестницы из металла своими руками понадобятся инверторный сварочный аппарат, болгарка, пила и наждачные круги. Если предполагается установка деревянных ступеней, нужно приготовить инструменты по обработке древесины — циркулярную пилу, электродрель, струбцины, фрезерный станок. Для соединения деталей требуется крепеж — болты, шурупы, клей.
Подготовка
Перед сборкой лестницы из металла на второй этаж нужно подготовить проект, включающий:
- определение положения конструкции в помещении;
- выполнение замеров и чертежа;
- расчет размеров элементов;
- определение расхода материалов.
Расчеты можно произвести самостоятельно, с помощью онлайн-калькуляторов или обратиться в проектную организацию.
Заготавливают материалы и крепеж с запасом 5-10%, складируют в помещении или под навесом, защищая от попадания влаги.

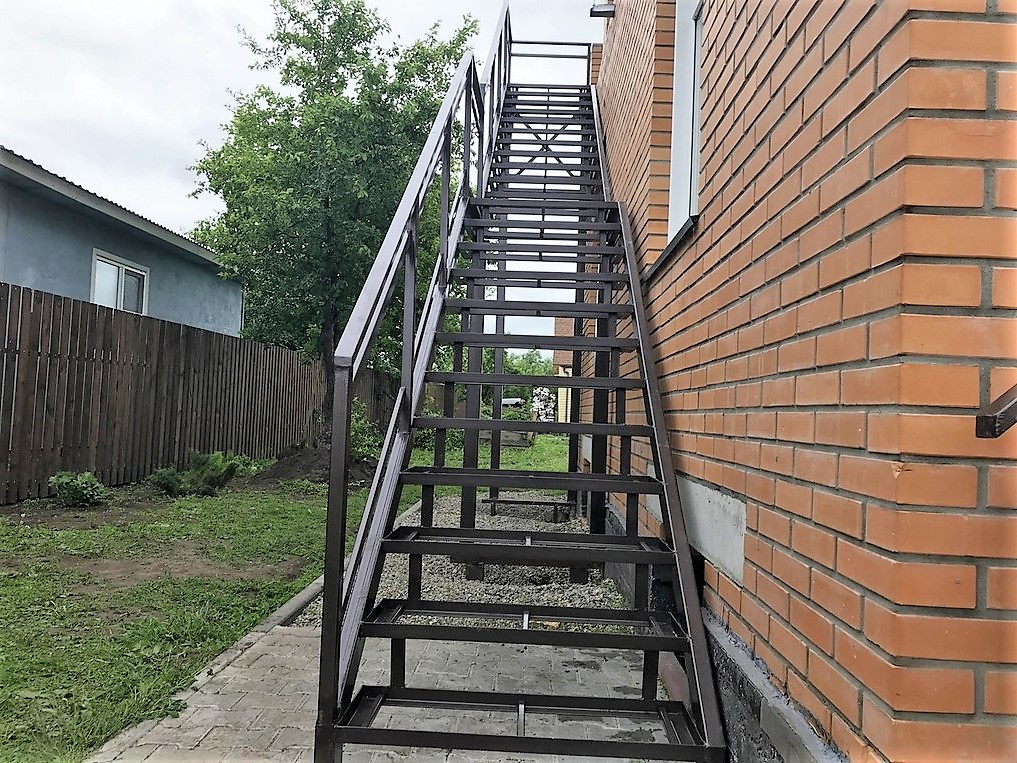

Простейшая лестница из металла на тетивах
Конструкцию монтируют из двух швеллеров высотой 150-200 мм с толщиной стенки от 8 мм. К ним приваривают уголки 45х45 мм для укладки проступей.
Тетивы устанавливают в проектное положение. К уголкам прикручивают ступени из доски толщиной 40 мм.
Если проступи металлические, к каркасу их приваривают или крепят болтами. Сталь должна быть рифленой или сетчатой, чтобы обеспечить сцепление с подошвой обуви.
Тетиву можно собрать из профильной трубы 60х60 мм или уголка 45х45 см. Решетчатую конструкцию усиливают укосами и распорками. На них впоследствии крепят проступи и подступенки.

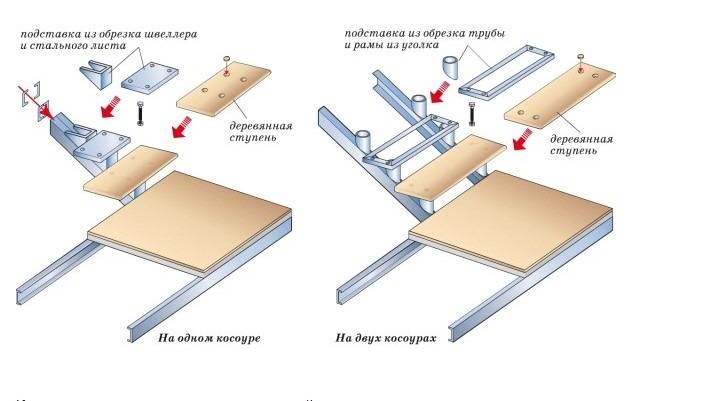

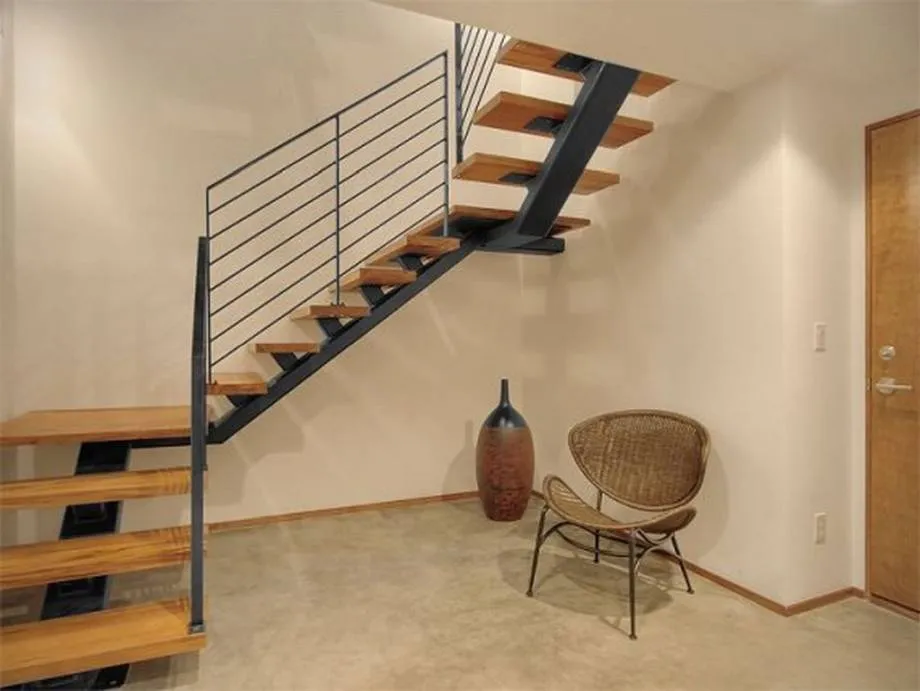

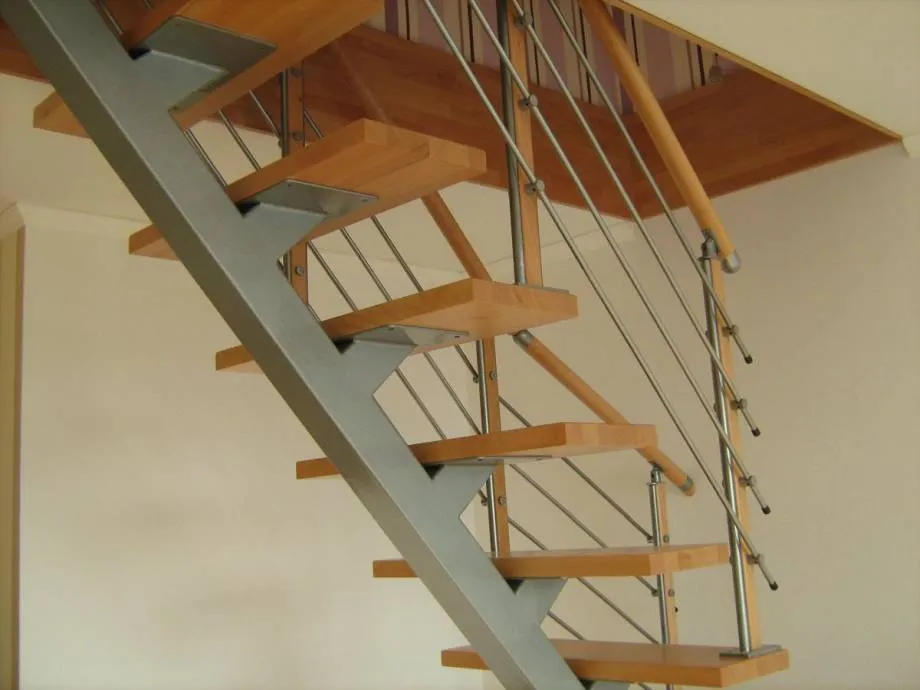

Лестница на косоурах
Косоуры изготавливают из швеллера или двутавра высотой 100-200 мм с толщиной стенки не менее 8 мм. К верхней полке профиля приваривают или прикручивают кобылки — гребни из уголка 45х45 мм с размерами, соответствующими ширине и высоте ступени.
На каркас монтируют проступи и подступенки из дерева, бетона или композитов, цельные металлические ступени или решетчатые рамы.

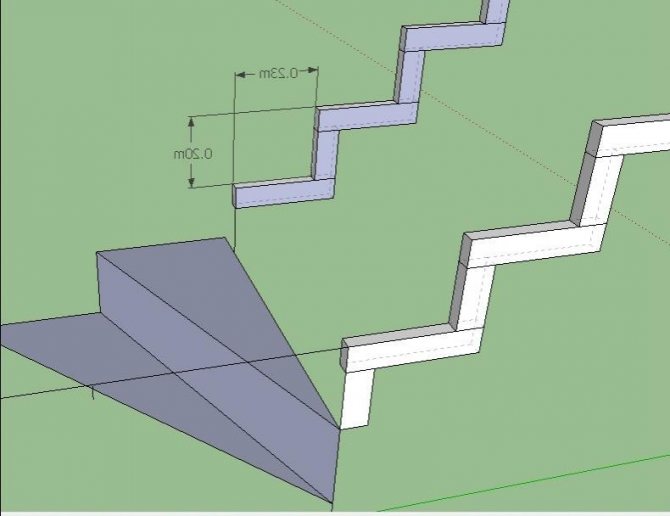

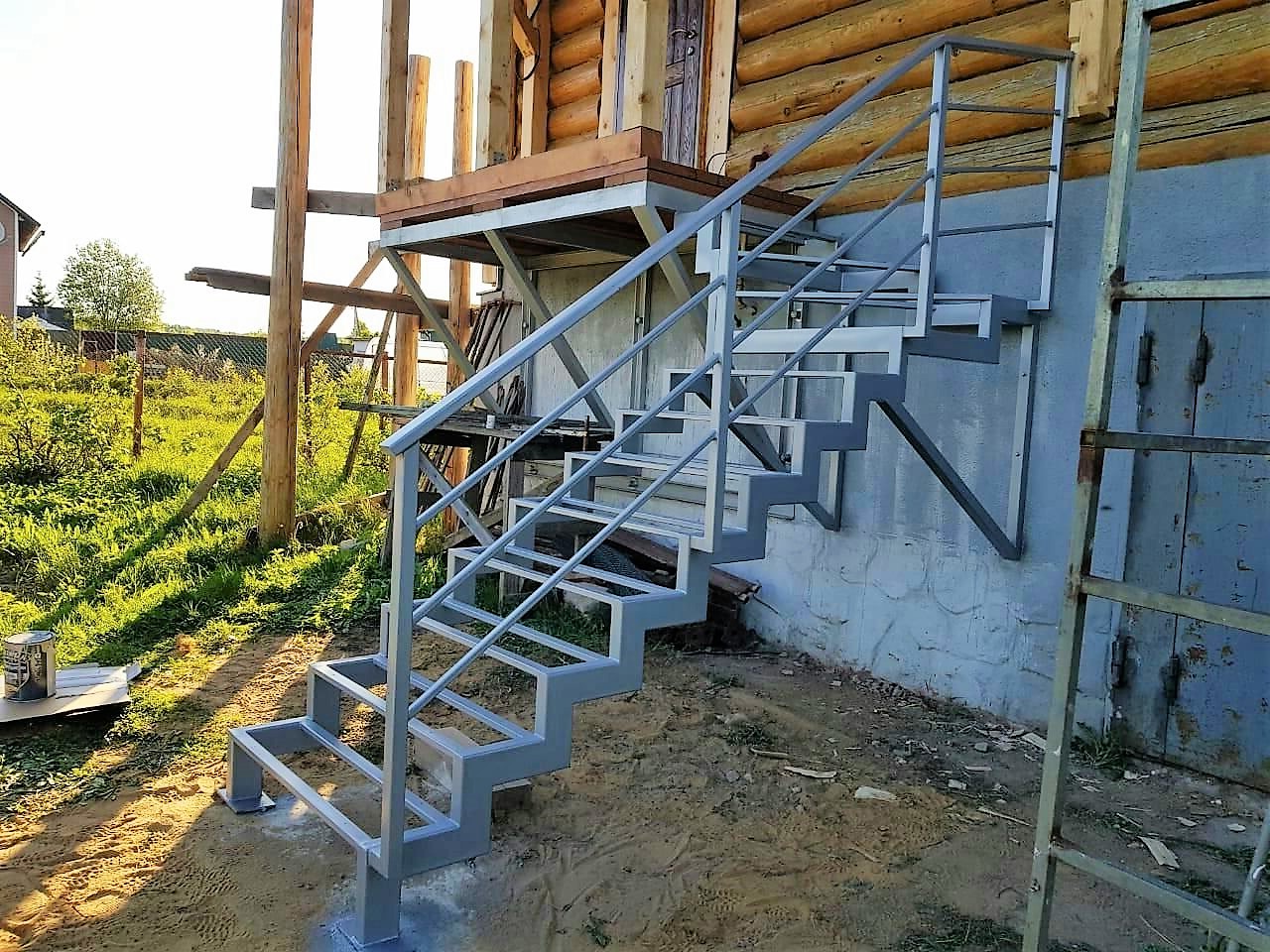

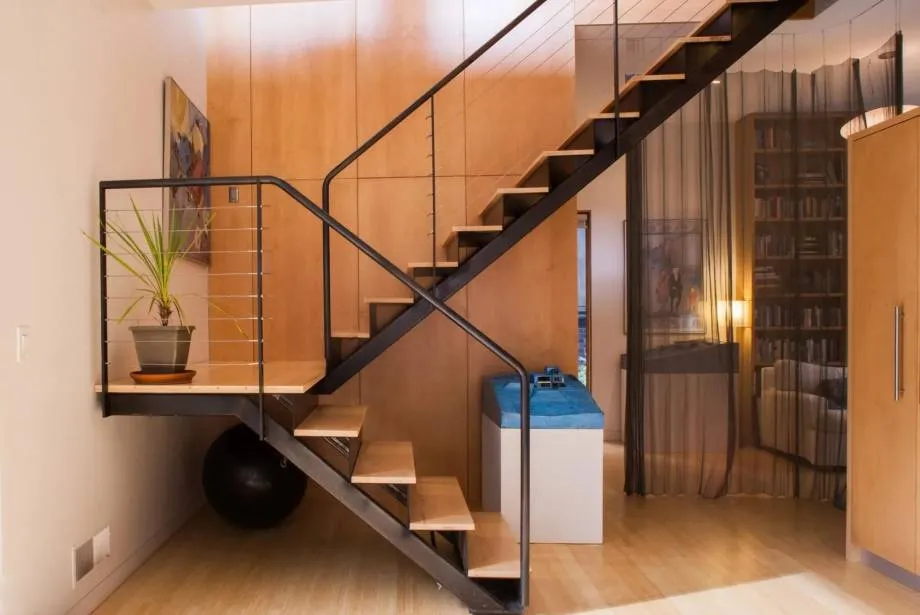

Интересен вариант изготовления косоура из отрезков профиля, соединенных под прямым углом. Элементы раскраивают согласно размерам ступени, торцы обрезают под 45°. Сваривают последовательно все детали, каркас отшлифовывают, окрашивают, обшивают отделочными материалами.
Конструкция ломаной формы требует высокой точности исполнения. При такой конфигурации практически не остается отходов металла. Лестница на зигзагообразном косоуре оригинальна, отсутствуют мощные балки, утяжеляющие облик сооружения.
Сборка модульной лестницы
Модульные металлические лестницы состоят из наборных элементов, которые можно собрать в прямой или винтовой марш. Жесткость косоуру придают опорные трубы. Детали крепят болтами, пластинами, резьбовыми шпильками или монтажными струбцинами.
Обшивка ступеней
Для обшивки ступеней используют:
- твердые породы деревьев — дуб, ясень, бук, лиственницу;
- бетон;
- террасную доску;
- мрамор.
Детали покупают готовыми или изготавливают самостоятельно. Доски раскраивают по размерам проступей и подступенков, прикручивают к каркасу болтами с гайкой и шайбой, саморезами, футоркой, мебельными болтами или крепежом Фишер.
Бетонные ступени устанавливают на косоуры, заполняют швы цементно-песчаным раствором. Металлические балки окрашивают. Внутри помещений их обшивают гипсокартоном или декоративными панелями.

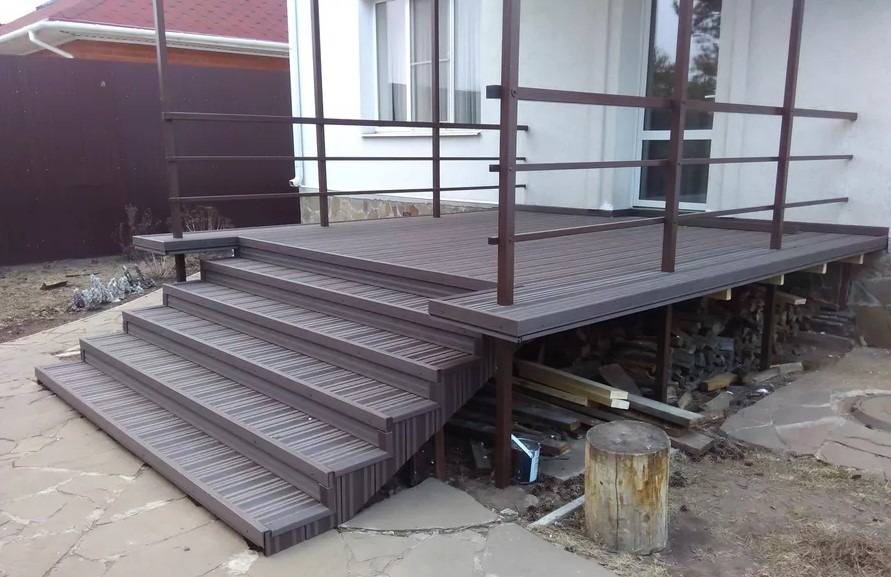

Для отделки уличных и домашних конструкций применяют террасную доску. Она не чувствительна к влаге, не боится огня. Материал хорошо поддается обработке — резке, сверлению, склейке. Из ДПК изготавливают проступи, ограждения. Крепят детали к каркасу специальными клипсами, торцы закрывают планками.
Эффектна отделка лестницы мрамором или мозаичной плиткой. Проступи и подступенки устанавливают на каркас и приклеивают гипсовым составом или специальным водостойким клеем.
Натуральный мрамор можно заменить искусственным на основе цементного вяжущего с добавками мраморной или гранитной крошки. Такие ступени изготавливают в опалубке самостоятельно. Поверхность нужно тщательно отполировать до гладкости, чтобы рисунок стал более выразительным, а уход не создавал трудностей.
Делаем металлическую лестницу своими руками
Если вы чувствуете в себе потенциал сварщика, или даже обладаете навыком сварки на элементарном уровне — сделать сварную лестницу труда не составит!
Возьмём за основу одномаршевый вариант. Нужны два ингредиента: уголки и швеллер. Плюс сварочный аппарат как соус ко всему блюду. Рецепт следующий:
- Свариваем раму из швеллеров;
- На боковые грани навариваем уголки;
- Укладываем ступени:
- Можно уложить их на уголок, тогда он полностью закрыт под ступенью.
- Можно доварить к уголкам ещё два отрезка, чтобы они образовали раму, в которую ступень и поместится.
- Никто не запрещает наварить ступени из железа, конечно же, листового. Ещё стоит обязательно заняться тщательной зачисткой всех швов напильником, чтобы убрать неприятные заусенцы, которые могут быть весьма небезопасны, к тому же и выглядят они малопривлекательно.
- Грунтуем дорогую сердцу лестницу раствором против ржавчины и красим в любимый цвет.
Лестница из профильной трубы своими руками: чертежи и пошаговый монтаж

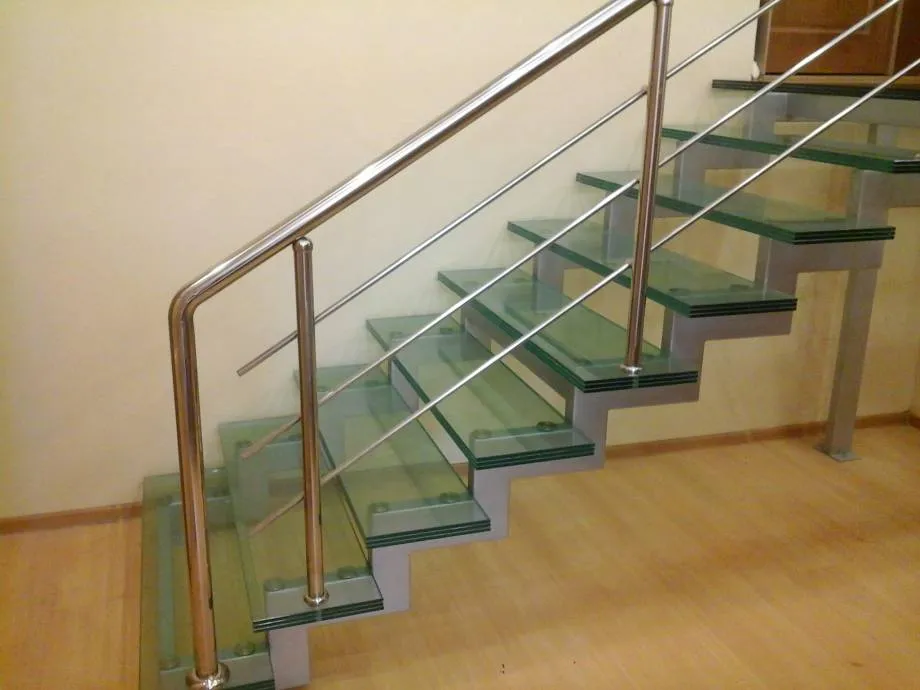

Не обошли вниманием даже довольно смелые решения в виде стеклянных сооружений без перил или “утиный шаг”, то есть практически вертикальный лестничный пролет с шириной ступени для одной ноги.В первую очередь необходимо нанести на древесину антисептическую пропитку, которая защитит ее от гниения и создаст водоотталкивающую пленку. Оптимальным вариантом является дополнительное покрытие лаком
Для сборки деревянной лестницы используют металлические болты, распорные оси и шарнирные элементы
Прежде всего необходимо соединить тетивы со ступенями. Наиболее крепкими и надежными считаются стационарные лестницы из квадратной трубы. Однако в случае необходимости можно пользоваться складными портативными изделиями. Стремянка своими руками — это невероятно полезное приспособление в хозяйстве, особенно если вы являетесь владельцем частного дома
Для сборки деревянной лестницы используют металлические болты, распорные оси и шарнирные элементы. Прежде всего необходимо соединить тетивы со ступенями. Наиболее крепкими и надежными считаются стационарные лестницы из квадратной трубы. Однако в случае необходимости можно пользоваться складными портативными изделиями. Стремянка своими руками — это невероятно полезное приспособление в хозяйстве, особенно если вы являетесь владельцем частного дома.
Как сделать стремянку? Все довольно просто — для этого вам понадобится минимум усилий и материалов.
Дополнительная информация по теме:
- Покраска стен из гипсокартона водоэмульсионной краской видео
- Как разметить потолок под гипсокартон без лазерного уровня
- Устройство ниши из гипсокартона под светодиодную подсветку потолка
- Красивые потолки из гипсокартона в зале фото 2019 современные идеи
- Светодиодная лента для подсветки арки из гипсокартона
Как сделать каркас металлической лестницы из профильной трубы своими руками чертежи, расчет
Когда необходимо сделать надежное и долговечное изделие всегда идёт речь о металле.
Несмотря на то, что прочность металла зависит от его толщины, создавая и собирая лестницу, стоит знать, что чересчур большие размеры могут навредить конструкции.
При использовании очень толстого металла лестница получится громоздкой и не подъёмной с большими углами.
Тогда придётся потратить немалую сумму дополнительных средств, на приведение лестницы в изящную и прочную конструкцию.
Чтобы конструкция получилась красивой, и не пришлось тратить лишние деньги и силы, нужно знать какой профиль лучше всего подходит для лестницы и как произвести монтаж.
Выбор профиля и его возможности
От самых простых – такая конструкция в подвале вполне приемлема.
Идея сборки металлической лестницы не нова. На этом пути было несколько промежуточных решений, в которых главная роль уделялась швеллеру и металлическому уголку.
Принцип сборки был очень простой:
- два швеллера устанавливались параллельно друг другу;
- между ними наваривались контуры из металлического уголка;
- в который можно было закрепить деревянную ступеньку или использовать металлическую рельефную конструкцию.
Однако практика показала одну очень неприятную особенность металлического уголка – способность деформироваться под нагрузкой. Альтернатива ему была очень быстро найдена, это металлический профиль.
К вполне приемлемым домашним – довольно аккуратно смотрится.
Лестница из металлопрофиля имеет те достоинства, которые сложно переоценить, а именно:
- Профильная труба позволяет воссоздать любой тип лестниц от стационарной на несколько маршей, до приставной и винтообразной. Изгибы, углы поворотов решающего значения не имеют (хоть 30, хоть 180 градусов);
- Металл приемлет любые комбинации материалов, использование его с деревом, стеклом и даже пластиком значительно обогатят не только внешний вид готового изделия, но и цветовые возможности;
- Использовать только профиль для лестницы можно. Современные технологии окрашивания металлических изделий предадут ему любой из возможных цветов порошковым методом. Хотя наиболее популярные цветовые решения для металла являются: золото, серебро и ретро черный цвет с элементами блестящего светлого металлика;
- Лестница из профиля, конечно же, надежна и прослужит не один десяток лет;
- Сборка всей конструкции осуществляется быстро, обладая навыками сварки, в течение короткого времени, вы соберете всю конструкцию;
- Сложность каркаса не играет решающей роли в скорости сборки, так как вариант решения проблемы будет находиться в подготовительном этапе (многое зависит от правильности резки заготовок, но об этом в отдельной главе);
- Крепления для таких лестниц можно готовить на любом этапе и во время строительства дома и в готовой коробке;
- Цена профиля не является неподъемной и вполне по карману обычной семье;
- Лестница из профильной трубы спокойно собирается своими руками, сильно облегчит работу сварочный бытовой аппарат.
Особенности работы с материалом при изготовлении лестниц
Можно соорудить скелет и таким образом.
Лестница из профиля прочна и долговечна, однако и у металла существует свой предел, соблюдение же нижеприведенных правил поможет вам избежать неприятностей при работе с профилем. Итак:
К подготовительным работам приступили
Ступеньки для лестницы – форма, материал, особенности конструкции
Любая работа начинается с проведения расчетов и изображения на бумаге. Расчет лестницы из профильной трубы позволит вам подсчитать количество материала, который пойдет на производство несущих элементов, оснований для ступенек, а также количества других материалов.
Схема разложит все по своим полочкам и позволит вам осуществить свой проект «зряче». На этом этапе вам понадобится собрать инструмент, которого будет не так много.
Но тем не менее:
- Сварочный аппарат и пачку электродов к нему;
- Болгарка и круги по металлу;
- Перфоратор и набор сверл (соответствующего характера) для возможности установки крепежных костылей;
- Молоток и маркеры с измерителями.
Также на этом этапе вы проводите разметку и резку металла под планируемые размеры.
А для наглядности лучше иметь чертеж под рукой.
Если для изготовления ступенек вы используете дерево или фанеру, то необходимо подготовить материал и для ступенек.
К сборке
Лестница на косоуре: особенности конструкции и изготовление своими силами
На этапе непосредственной сборки очень важно правильно собрать несущие балки, так как именно на них ляжет вся нагрузка и от конструкции и от проходящих по ней людей, переносимых грузов. Самая простая конструкция металлической лестницы собирается следующим образом:
Самая простая конструкция металлической лестницы собирается следующим образом:
Мы рекомендуем вам, даже если вы все же решите сделать эти щели, произвести дополнительное укрепление конструкции, а именно забив в стену три костыля (для этого можно использовать отрезки арматуры) под основной несущей внутренней трубой и подварить эту конструкцию.
Для наружной стойки можно использовать металлическую трубу, на низ которой наварить такую же площадку как на оконечности швеллеров, а верх срезать под уклон несущей балки и подварить. В этом случае вы вообще забудете про вибрацию, а трубу, которая будет видна, можно использовать как опору для цветочных горшков и прочих элементов декора.
Выбор профиля и его особенности
Оптимальным выбором выступает профильная прямошовная труба, имеющая квадратное сечение 40х60 мм – она как раз подходит и по визуальным критериям, и по конструктивным, поскольку изделия меньшего сечения подвержены деформации, а большего – выглядит слишком громоздко, но могут подойти под какое-то конкретное обустройство помещения.
Важным фактором является также толщина стенок профиля, которая должна соответствовать планируемой нагрузке на лестницу. Диапазон варьируется в пределах 4-7 мм и чем больше веса будет испытывать на себе лестница и чем больше высота подъема, тем более толстые стенки профиля понадобятся для гарантирования надежности конструкции. При выборе каркаса, состоящего из одного прямого косоура, выбор падает на профиль 100х50х4, а для одного ломаного стоит предпочесть размеры 80х60х4. При этом, для каркасов, располагающих наличием двух или трех параллельных косоуров, допустимо использовать более легкий вариант 80х40х4. Для изготовления стремянок можно воспользоваться облегченным профилем 40х40х4 или же 50х50х4 в зависимости от личных предпочтений, условий эксплуатации и максимальной нагрузки. При необходимости изготовления сварного каркаса для ступеней лестницы можно выбрать профиль 25х25х3.
Особенности проектирования
Разнообразие видов лестниц небольшое: маршевая лестница, винтовая, приставная и стремянка.
Приставная маршевая лестница – самая простая по конструкции. Берутся два отрезка трубы длиной 2–3 м и соединяются между собой ступеньками. Их тоже можно сделать из отрезков трубы длиной 40–50 см. Соединения лучше выполнять сваркой. Но такая лестница годится для эпизодических применений. А в доме нужна стационарная лестница, связанная с конструктивными элементами самого дома.
Основные конструктивные различия межэтажных лестниц можно свести к двум решениям. Лестницы, построенные на косоурах, когда ступени кладутся сверху на опору, и лестницы, построенные на основе тетивы, когда ступени крепятся к опорному элементу торцом.
Косоур – это элемент каркаса лестницы, расположен под ступенями. Бывает прямолинейным в виде одной балки по оси марша или двух параллельных, сдвинутых к краям.
Тетива – это элемент каркасы, прикреплённый к торцам ступеней.

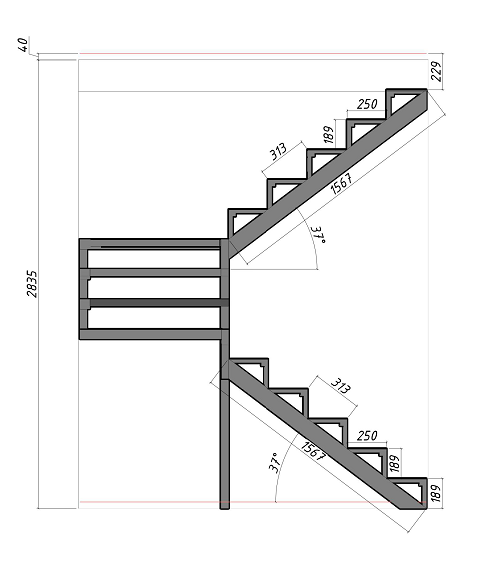

Количество ступеней определяется простым арифметическим подсчётом. Длина марша, например 300 см, поделённая на глубину ступени (обычно это 30 см), даёт количество ступеней в одном марше, в примере это будет 10 штук.
ФОТО: viascio.ruРазмеры лестничной конструкции
Маршевый вариант
Лестница может состоять из нескольких маршей: одного, двух или трёх. Марши стыкуются между собой через поворотные площадки. Маршевая конструкция состоит из одного или нескольких пролётов. Их соединяют поворотные площадки или забежные ступени. Это ступени оригинальной формы, их стороны не параллельны. Такие поворотные комбинации экономят жилую площадь. Каркас получается более прочным. Увеличение крутизны марша позволяет сэкономить ещё большую площадь, но ходить по такой лестнице гораздо тяжелее.
ФОТО: o-trubah.comМежэтажная лестница в маршевом исполнении
Винтовая модификация
Винтовая компоновка лестницы позволяет сэкономить ещё больше жилой площади. Она смонтирована вокруг центральной стойки на косоуре спиральной формы. И ступени у неё не прямоугольные. Вид у лестницы оригинальный, площадь она занимает минимальную, но ходить по ней неудобно – двоим не разойтись. А поднять на верхний этаж большой телевизор вообще невозможно. Это лестница на любителя.
Стремянка
Проектирование стремянки подчиняется цели её создания. Это явно переносное изделие, и вес её должен быть минимальным. С ней придётся бегать по саду, таская в руках в сложенном виде. И в доме она может потребоваться в разных комнатах, ведь не каждому мужчине его собственный рост позволяет поменять лампочку в люстре на потолке. Вот тут стремянка поможет. И в рабочее состояние её нужно приводить одним движением.
Разнообразие моделей
Мастера утверждают, что из профильных труб можно изготовить конструкцию любой формы. Однако сам конструктив всегда состоит из ступеней и опорной системы, которая реализуется в следующих видах:
- Косоур. Каркас, на который ступени опираются сверху. Косоур бывает прямолинейный или ломаный (ступенчатый), а также одинарный (центральный) или двойной.
- Тетива. Каркас, на котором ступени закрепляются торцевой частью.
Если рассматривать форму металлопрофильных лестниц, то обнаружатся следующие разновидности: маршевая, винтовая, приставная модель и стремянка.
Маршевая
Маршевая конструкция включает один или несколько пролетов (маршей), связанных поворотным элементом. В роли поворотных элементов выступают горизонтальные площадки или забежные ступени (ступени с непараллельными краями). Маршевые лестницы обладают следующими особенностями:
- Конструкции относятся к наиболее удобным и функциональным вариантам. Они часто встречаются в частном жилье, так как проектировать их несложно, а монтаж не занимает много времени.
- Для обустройства им нужна большая площадь. Использование площадки делает каркас более прочным, а пользование лестницей – более удобным. Выбор забежных ступеней несколько экономит площадь, но при этом увеличивает риск травматизма.
- Если необходимо уменьшить занимаемую конструкцией площадь, марш можно сделать более крутым (увеличить угол подъема). Необходимо помнить, что такое решение сделает лестницу менее удобной.
- Изделия из профтрубы могут опираться на один или два-три параллельных косоура, поворотную площадку изготавливают из дерева.
- Под одномаршевой лестницей достаточно места, чтобы обустроить систему хранения, зону отдыха или уголок для домашнего питомца.
- Если позволяют архитектурные особенности планировки, маршевую конструкцию можно разместить вдоль стены, в этом случае поворотный элемент будет находиться между углами двух стен. Сооружение получится более надежным и займет минимум места.
Винтовая
У винтовой лестницы всегда есть центральная опорная стойка, на которую приходится основная нагрузка. Второй, внешней опорой лестницы из трубы служит спиральный косоур. Ступени имеют неправильную форму: одна боковая сторона узкая, другая – широкая. Для монтажа ступеней используется веерный способ: узкий край крепится к центральной трубе, а широкий – к спиральному косоуру.
Такое интерьерное решение обладает двумя важными преимуществами. Во-первых, оно имеет оригинальный внешний вид, а во-вторых, оно экономит место (при одинаковой ширине ступеней винтовая лестница занимает в 1,5 раза меньше места, чем маршевая).
Однако спиральные конструкции трудно назвать популярными по следующим причинам:
- Труднее разработать проект и сделать расчет, да и монтаж будет более кропотливым, чем традиционной маршевой модели.
- Она не так удобна в эксплуатации. По ступеням труднее передвигаться, особенно с занятыми руками, сложнее разминуться с другим человеком, по ней невозможно поднять на второй этаж громоздкую мебель или бытовую технику.
Компромиссным решением может стать поворотная лестница (с забежными ступенями), сочетающая черты двух предыдущих вариантов. Она выглядит эстетично и удобна в эксплуатации, но для ее сооружения также нужны специальные знания и навыки.
Приставная
Приставной называют конструкцию, которая нуждается в дополнительной опоре, чтобы быть устойчивой. Инвентарь, без которого не обходится ни одно частное хозяйство, является самым простым для изготовления вариантом. Лестница состоит из двух опорных балок и ступеней; ширина ступеней лежит в промежутке 35-50 см, высота редко превышает 2,5-3 м.
Приставная лестница из профильной трубы тяжелее деревянной, но зато она прослужит намного дольше. Для защиты от скольжения на опоры одевают резиновые или пластиковые наконечники.
Стремянка
Еще один мобильный вариант, отличающийся большим комфортом использования и способностью раскладываться. В рабочем состоянии стремянка напоминает букву «Л». Ступени могут быть только с одной или с двух сторон (одно- или двустороннее восхождение), для жесткости между сторонами крепится площадка-стопор.
Чем больше угол раскрытия в рабочем состоянии, тем более устойчивой (и надежной) будет изделие. Чтобы изготовить стремянку понадобится дополнительное приспособление – шарнирный механизм.
Монтаж лестницы по месту
Как вариант сборочной технологии, лестницу можно собрать прямо на её штатном месте. У этого способа имеются свои плюсы и минусы. На столешнице верстака можно уложить в нужном порядке любые детали, закрепить их временными прижимами, прихватить сваркой. При этом не требуется привлекать помощника и применять физическую силу, чтобы удерживать тяжёлые сборки на весу. Всё тяжёлое лежит в одной плоскости на верстаке. Готовые крупные фрагменты, например готовый сваренный косоур ломаной формы, можно с помощником поставить на место и приварить. Его вес ляжет на балку на полу нижнего этажа и на крайнюю балку верхнего этажа. После закрепления косоуров по месту можно укладывать ступени и монтировать перила по секциям. Такая технология разумна и эффективна. А вот начинать снизу приваривать на месте по одной детали и таким образом двигаться вверх – верный путь создания кривого изделия.
