Лестница раскладная на чердак своими руками: пошаговая инструкция для самостоятельного изготовления складной чердачной лестницы с люком

Детали лестницы

Домашний мастер, принявший решение самостоятельно соорудить лестничную конструкцию, должен ознакомиться с ее составными частями.

Элементы конструкции лестницы на мансардный этаж

Тогда он будет лучше разбираться в вопросе, как сделать лестницу на чердак наилучшим образом.
Любая чердачная лестница состоит из деталей, названия некоторых, возможно, не были ранее известны домашнему умельцу. Неплохо бы получить чертеж, на котором они изображены и подписаны.

К ним следует отнести:

• Балки, которые называют тетивами и косоурами;
• Перила, поручни безопасности;
• Грани ступеней, также имеющие свое название: горизонтальная — проступь, а вертикальная — подступень;
• Лестничный марш.

Косоур

Это прочная балка, в которой делаются вырезы для крепления ступенек сверху, так, чтобы их торцы были видны сбоку. Бывают лестничные сооружения, у которых она — одна посередине, и к ней горизонтально прикреплены деревянные дощечки. Но чаще установка чердачной лестницы для большей прочности производится на двух косоурах.

Тогда, даже визуально вся конструкция выглядит прочной, способной выдержать большие нагрузки. Металлическая опора зачастую изготавливается не прямой, а ступенчатой формы. Сделать ее в домашних условиях весьма проблематично, проще купить в готовом виде.

Тетива

Так называют несущую наклонную балку, и отличается от косоурной тем, что скрывает торцы, а ступени крепятся к ней при помощи специальных пазов. Поэтому их обязательно должно быть две — по обе стороны лестничного сооружения. Без этих балок не обходится даже раскладная лестница на чердак, если она сделана из дерева.

Перила и поручни

Следует разобраться, есть ли разница между этими понятиями. Перила — ограждение по внешней стороне лестничного марша. Сверху они соединяются поручнями — это составная часть ограды, о которую опираются руками. В комплексе они обеспечивают безопасность передвижения. Эти элементы могут быть металлическими, деревянными, даже стеклянными. Они очень привлекательно смотрятся, если выполнены из нержавейки: не требуются средства защиты, тем более покраска, а срок эксплуатации практически неограничен. Но не каждый потребитель решится их купить из-за высокой цены.

Вариант устройства перил лестницы на чердачных этаж

Перила нужны добротные, надежные. Если чердачная лестница с люком, то они должны заканчиваться у самого его основания и не мешать функционированию его крышки.
К поручням также предъявляются некоторые обязательные требования:

• Ширина должна позволять человеку обхватить их рукой, чтобы крепче держаться;
• Высота — на уровне пояса взрослого человека, не ниже;
• Во избежание травм не должно быть острых углов на их окончаниях;
• По внешнему виду должны составлять со всей лестницей единый, гармоничный ансамбль, украшающий дом.

Подступени и проступи

Вертикальная часть каждой приступки — подступень. Она закрывает пространство между соседними ступеньками, а также является для них дополнительной опорой. Такие ступени называются закрытыми, а открытыми будут те, которые состоят только из одних горизонтальных дощечек для ног — так называемых проступей. Этими деталями оснащают также складные лестницы на чердак.

Лестничный марш

Это элемент, который соединяет все составные части в единую конструкцию. Имеет максимум 18 ступеней, закрепленных на несущих балках — тетиве или косоуре. Бывают одномаршевые стационарные системы без поворотов от пола до входа на чердак и многомаршевые с несколькими пролетами. Они должны соответствовать тем же требованиям, которые предъявляются ко всем лестничным деталям: прочность, удобство, безопасность.

Конструкция лестничного марша

Полезную ширину марша определяет расстояние от стенки с выполненной отделкой до внутренней стороны поручня.

Классификация раскладных чердачных лестниц

Существуют следующие виды раскладных чердачных лестниц:

• переносные (приставные, стремянки);
• откидные (рычажные, раскладные, ножничные);
• раздвижные (телескопические или складные).

Переносные лестницы весьма небезопасны и в основном используются как временный вариант, например, при строительстве дома.

Монолитные лестничные конструкции, безусловно, являются самыми удобными и безопасными в эксплуатации, но для малогабаритных помещений не подходят, из-за их большого размера. Поэтому для таких жилых помещений выдвижные лестницы станут оптимальным вариантом. Они занимают немного места, просты и безопасны в использовании.

А большой выбор конструкций позволит определить вариант, который устроит именно вас.

В зависимости от материала, раздвижные лестницы бывают 3-х видов:

• деревянные;
• металлические;
• комбинированные.

Комбинация дерева и металла даёт отличные результаты – возможность длительной эксплуатации при минимальном весе конструкции.

Сам лестничный марш изготавливается из дерева, что существенно снижает общий вес изделия, а различные механизмы, крепления и пружины, придающие ему нужную жёсткость — металлические.

Деревянные модели предполагают использование только твёрдых пород дерева. При этом брус должен быть толщиной не менее 2-х см.

Если раскладная лестница используется слишком интенсивно, лучше применить комбинированную либо чисто металлическую конструкцию.

Чтобы избежать трения комплектующих во время трансформации, а также для герметизации проёма (когда лестница находится в сложенном состоянии), используется пластиковая фурнитура.

Чердачные лестницы-трансформеры могут раскрываться как автоматически (применяется электропривод), так и вручную. Как правило, ручной привод предполагает присоединение к какого-либо груза, который, в свою очередь, облегчает процесс разборки (сборки) конструкции: плавно спускает лестницу либо, наоборот, затягивает её наверх, в нишу.

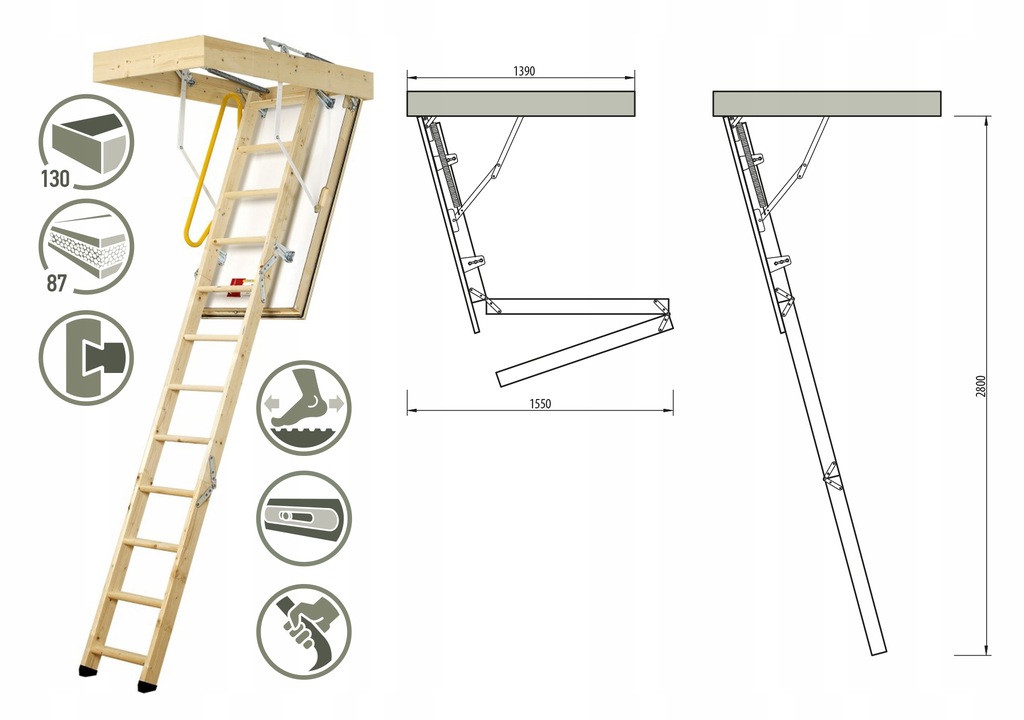

Размеры чердачных складных лестниц

Рекомендуемая высота — 3,5 метра. Превышение этого размера уменьшает жёсткость изделия, и снижает безопасность его использования.

Ширина должна быть 60—70 см.

Угол наклона лестничной конструкции — от 60 до 75 градусов. При меньшем значении лестница будет занимать много места, при большем — пострадает ваша безопасность. Следует также помнить, что размер чердачного люка напрямую зависит угла наклона, то есть, чем больше угол, тем меньшими размерами должен обладать люк, и наоборот.

Минимальная нагрузка на конструкцию — 150 кг.

Толщина ступенек — от 18 до 22 см. Ступени должны располагаться параллельно к полу и не скользить, в противном случае рекомендуется наклеить на них специальные накладки.

Для удобства использования, расстояние между ступенями должно составлять 19,3 см.

Выбор материалов

Не менее важным моментом является выбор материалов, из которых будет собрана лестница на чердак. Для изготовления основных элементов складных секционных лестниц обычно используется древесина, а крепежи традиционно делаются из металла.

В настоящее время существует множество различных материалов, типов управления и крепежных деталей, что дает возможность с легкостью собрать такую складную лестницу, которая будет максимально хорошо подходить для конкретно вашего помещения.

При выборе материалов изготовления чердачной лестницы нужно учитывать ряд важных факторов. Прежде всего, определитесь с функциональным предназначением конструкции, ее типом, шириной, а также оптимальным количеством секций.

Функциональное предназначение лестницы на чердак имеет очень важное значение в плане определения максимально допустимой нагрузки на ступеньки. Так, к примеру, деревянные лестницы заводского изготовления способны выдержать в среднем нагрузку на уровне 150 кГс, металлические – 250 кГс

Для самодельных лестниц эти показатели немного уменьшаются.

Это не значит, что ступени не смогут вынести более высокую нагрузку, однако регулярно их так нагружать однозначно не стоит, иначе конструкция очень быстро сломается.

Ширина лестницы, при этом, не должна быть больше ширины чердачного проема.

Из древесины профессионалы рекомендуют отдавать предпочтение сосне. Эта прочная древесина позволит вам получить лестницу с наилучшими эксплуатационными характеристиками.

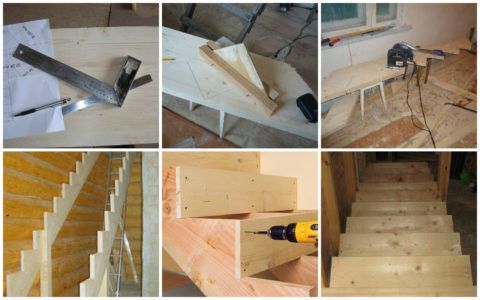

Процесс изготовления

Изготовить чердачные лестницы своими руками совсем не так сложно, как может показаться на первый взгляд. Конечно такой красоты, какой обладают промышленные модели вы не добьетесь, однако попробовать стоит. Чертежи чердачных лестниц своими руками которые можно сделать, можно просто найти на нашем сайте.

Один из чертежей

Далее в данной статье будет рассмотрен вопрос, как сделать лестницу на чердак своими руками.

Люк – основа любой чердачной лестницы

Сделать люк можно своими руками, применяя следующие материалы:

Порядок работ следующий:

определяемся с местом и размерами будущего люка;

Обратите внимание! К габаритным размерам люка следует добавить по 7-8 мм, чтобы крышка закрывалась легко и без скрипа

• разрезаем брус на 4 части необходимых размеров;
• выпиливаем на концах брусьев пазы;
• смазываем пазы клеем и соединяем брусья, усиливаем место соединения саморезами;

Прямой угол обязателен

• чтобы диагональ не ушла, прикручиваем косынки;
• закрепляем фанеру;
• примеряем люк в проем;
• чтобы хорошо закрыть люк, врежем в крышку защелку;
• для открытия люка будем использовать ручку, которая вставляется в отверстие и нажимает на защелку.

Люк должен открываться легко

Необходимые инструменты и материалы

Для самостоятельного изготовления лестницы на чердак своими руками обязательно наличие всего списка:

• ножовка по дереву;
• пистолет с монтажной пеной;
• набор отверток или шуруповерт с комплектом бит;

Почти полный комплект

• разнообразные саморезы, анкера;
• рулетка;
• карточные петли;
• бруски толщиной 20-30 мм.

Инструменты для разметки

Это только основные инструменты, которые понадобятся для самостоятельного изготовления, если уже есть готовая приставная деревянная лестница длиной на 30 см больше, чем необходимо до уровня проема.

Простая конструкция

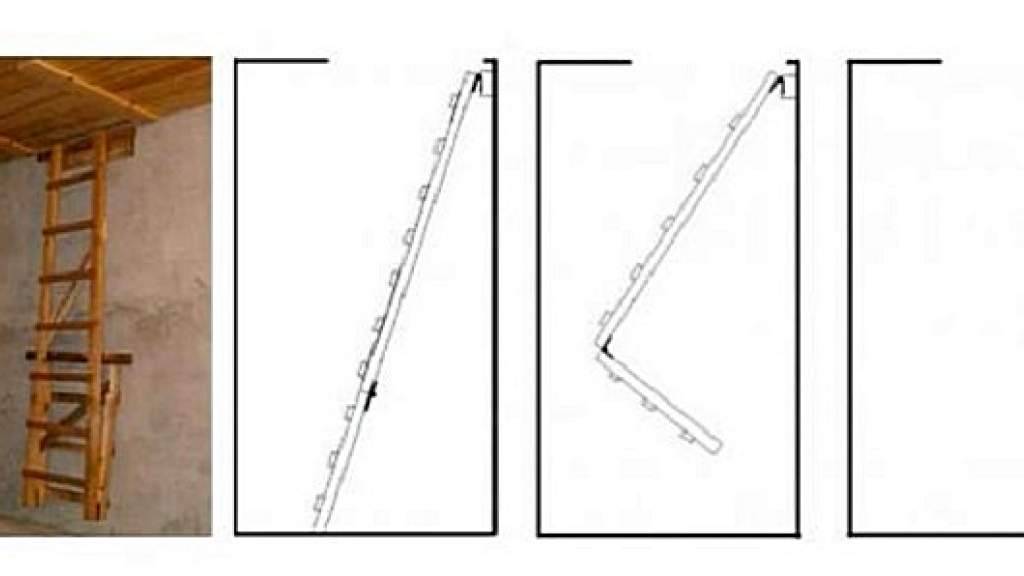

В качестве примера рассмотрим как сделать чердачную лестницу своими руками.

Инструкция позволит понять принцип работ:

• на готовую цельную лестницу из дерева закрепляем 2 бруска по ширине, на нижнюю и верхнюю части. Причем верхний брусок крепим на петли, а нижний крепим жестко;
• распиливаем лестницу на 2 части. отмерив 2/3 длины. Верхняя часть будет более длинная, нижняя короткая;
• для придания жесткости по диагонали закрепляем 2 рейки;
• соединяем обе части лестницы петлями;
• с помощью анкеров закрепляем верхний брусок под люком;

Схема всей конструкции

• чтобы нижняя часть не раскрывалась, ее закрепляют крючком. Петля располагается на косоуре над местом распила.
• готовая лестница для чердака прижимается к поверхности стены и фиксируется.

Основным недостатком, которым обладает данная конструкция чердачной лестницы, является ее внешний вид и то, что видно все крепежи и бруски. Однако, даже такая лестница на чердак своими руками созданная значительно упростит трудности с подъемом и спуском с чердачного помещения .

Складная конструкция на тетивах

Для изготовления конструкции следует выполнить несколько этапов:

поделим полную высоту на 3 части. Первая часть будет соответствовать размерам люка, вторая немного меньше, а третья будет покрывать оставшееся расстояние до пола;

• отмеряем угол люка с помощью малки;
• переносим угол на доски, тем самым отмечаем ступени;
• на месте будущего шарнира между секциями высверливаем отверстия;
• шлифуем все грани;
• распиливаем доски в тех местах, где будут ставиться шарниры;
• нарезаем и шлифуем ступени;
• под ступени делаем небольшие выемки в тетивах;
• вставляем ступени в выемки, сажая их на клей и скрепляя саморезами;
• соединяем секции специальными петлями. Для этого обязательно разместить секции на ровной поверхности;

Хорошо видны петли

• проверяем работоспособность каждой секции;
• собираем всю конструкцию и монтируем в проем;

• в случае необходимости проводим финишную подгонку элементов;
• разбираем всю систему на детали;
• тщательно шлифуем и обрабатываем лаком все поверхности;
• после высыхания лака собираем всю конструкцию и пользуемся.

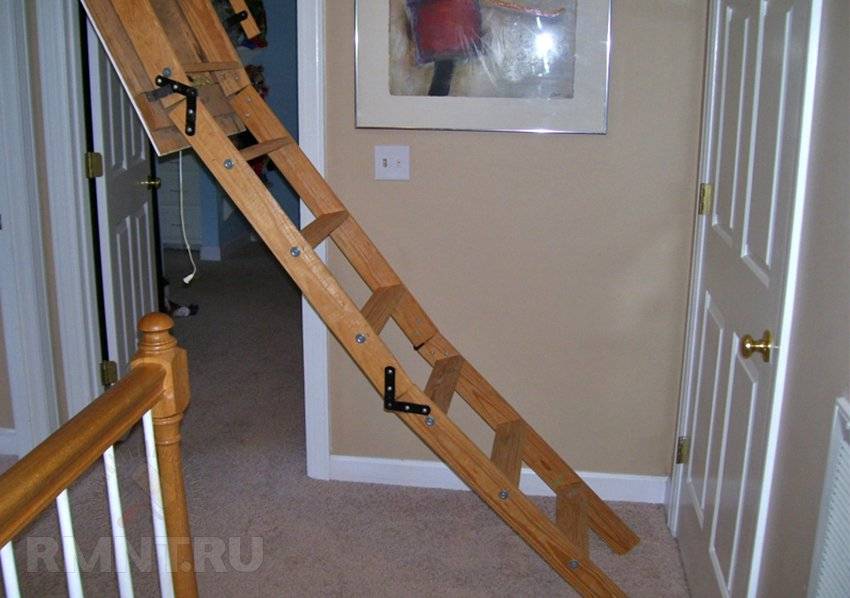

Вполне приличный вариант

Обратите внимание! Выполнять работу на высоте рекомендуется с напарником. Это не только поможет избежать травм, но и значительно ускорит весь процесс!

Цена лестницы, изготовленной своими руками значительно ниже цены заводской конструкции, поэтому если финансовый вопрос стоит остро – обязательно попробуйте сделать все сами

Цена лестницы, изготовленной своими руками значительно ниже цены заводской конструкции, поэтому если финансовый вопрос стоит остро – обязательно попробуйте сделать все сами.

Сделано своими силами

Приобретение готовой лестницы на чердак является самым простым вариантом, однако при наличии необходимых инструментов и начальных навыков совсем не трудно сделать ее самому. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

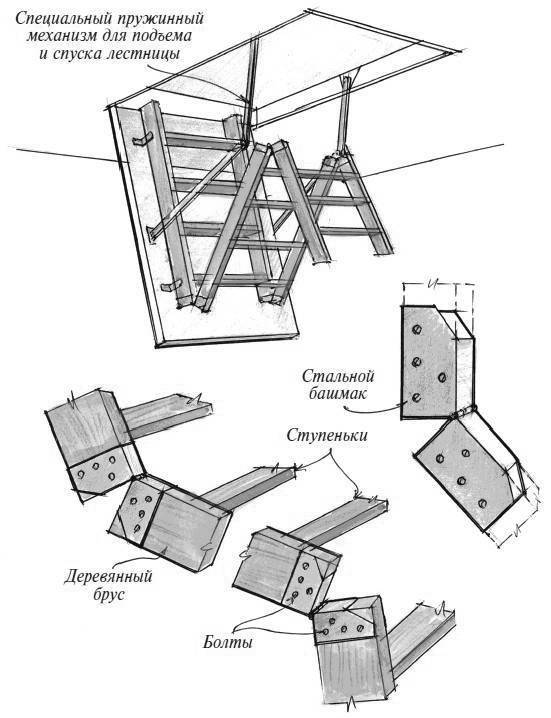

Сборка механизма открывания

Изготовление своими руками механизма открывания люка – это достаточно сложный процесс, чтобы облегчить задачу, достаточно приобрести готовое изделие в магазине.

Те, кто решил собрать всю конструкцию самостоятельно, должны приготовить металлический уголок, две полосы и лист металла.

Чтобы не ошибиться с размером шарниров, они первоначально вырезаются из картона. После примерки, переходят к работе с металлом.

1. На металлической полосе отмечаются места для крепления по шаблону.
2. Высверливаются отверстия под болт диаметром 10.
3. Детали собираются и наживляются болтами. Малкой замеряется выбранный угол фиксации лестницы, а затем детали раздвигаются на искомую величину.
4. На металле обозначается участок, который при опускании перекрывается уголком. Эта область срезается. Убрав лишнее, детали обрабатываются для придания эстетичного вида.
5. Второй механизм должен быть идентичен уже изготовленному. Для точного совпадения отверстий детали соединяют струбциной и сверлят.
6. Вставив во второй механизм болты, его равняют по образцу, обрезая лишний металл.
7. Готовые механизмы открывания устанавливаются своими руками на люк. Они буду создавать упор, фиксируя складную конструкцию под нужным углом.

Обеспечить равномерное распределение нагрузки позволит монтаж второго шарнирного механизма, поддерживающего люк посередине. Потребуется: две металлические полосы шириной по 2 см, уголок и кусок металла. Уголок служит опорой механизма при открывании. К одной детали приваривается кусок металла, в который упирается вторая часть. При опускании люка шарнир будет раздвигаться, принимая часть веса конструкции.

Технические требования. Данные и формулы для расчета

Чердачные лестницы должны соответствовать следующим характеристикам:

Ширина проема от 600 мм

Важно понимать, что при больших проемах увеличивается процент потери тепла, но и слишком узкий не обеспечит достаточного комфорта при подъеме на чердак. Высота лестницы

Рекомендуемый параметр до 3 000 мм (оптимальный 2 500 мм)

При таких габаритах сохраняется жесткость складных конструкций. Механическое воздействие. Устройство должно выдерживать вес от 150 кг. Количество ступеней рекомендуется до 15 шт. Угол уклона для чердачных лестниц допускается 60˚-70˚. При таких параметрах обеспечивается устойчивость конструкции. Если угол изменяется в меньшую сторону, устройство будет занимать больше площади.

Высота ступеней должна лежать в диапазоне от 100 до 200 мм. Глубина по нормативам 180-200 мм. Но чаще встречаются конструкции с параметрами от 70 до 140 мм. В собранном виде ступени лестницы должны быть строго параллельны полу. Желательно с нескользящим покрытием. Для стационарных вариантов рекомендуется установить ограждение высотой 900-1200 мм, для прочих конструкций поручни в верхней части. Они сделают значительно безопаснее спуск и подъем.

Лестницу на чердак изготовить несложно. Начать следует с расчетов параметров и чертежа. Для составления схемы не «на глазок» потребуются следующие данные:

• Габариты проема. От него будут зависеть параметры лестницы;

  Чертеж и габариты проема лестницы на чердак

• Высота проема. Для чердачных лестниц размер берется от пола до потолка или люка на чердак;
• Для расчета длины лестницы с нормативным углом наклона потребуется тригонометрия и таблица Брадиса. Составляется предварительная схема сбоку. Она выглядит как прямоугольный треугольник, в котором известен катет К – высота проема, прямой угол С (90˚) между стеной и полом, угол С1 между лестницей и полом, для него задаются нормативные данные – 60˚-70˚. Рассчитывается гипотенуза Г (она же длина лестницы) можно через sin (C1)=К/Г, преобразовав формулу Г=К/sin (С1). Для примера возьмем следующие данные С1=65˚, К=2500 мм (2,5 м). По таблице Брадиса sin 65˚=0.91. Выполним расчет: 2,5/0,91=2,74 м. Стоит понимать что, чем больше угол наклона, тем круче лестница. Чтобы не заморачиваться с расчетами многие прибавляют 300 мм к высоте проема и получают требуемую длину;

  Схема с размерами лестницы на чердак

• Количество ступеней рассчитывается исходя из рекомендации высоты между ними (100-200 мм). К параметру следует прибавлять толщину. Например, толщина материала 30 мм, расстояние между ступенями 150 мм. В чистоте получится 150+30=180 мм.

Инструкция по изготовлению лестницы своими руками

Перед тем как начать нарезать древесные бруски, стоит учесть, что сама лестница должна быть длиннее примерно на 30 см, чем расстояние от пола для потолка. Это необходимо для того, чтобы при наклоне под углом длины лестницы хватило.

Лестница, сделанная своими руками, может стать не только функциональным предметом, но и украшением интерьера

1. Чтобы создать складную лестницу, достаточно распилить приставную лестницу на две части. Снизу и сверху лестницы прикрепляется по бруску. При этом верхний крепится на петли, а нижний должен крепко скреплять конструкцию.
2. По диагонали каждой из частей можно прикрепить по рейке. Таким образом конструкция будет более жёсткой.
3. После этого нужно скрепить петлями верхнюю и нижнюю часть.
4. Чтобы конструкция не падала, к потолку прикручиваются анкера, на которые крепится верхняя часть.
5. Избежать произвольного опускания лестницы можно при помощи крючка и петли в стене. Крючок можно сделать на задней стенке одной из ступеней, и на таком же уровне в стену вкрутить петлю.
6. Вариантов складной лестницы множество, вышеуказанный способ можно назвать наиболее простым. Однако если разделить лестницу на 3 или 4 части и скрепить их колесиками, которые будут ездить по желобкам, то конструкция принимает совсем другой вид.

Для монтажа чердачной лестницы не нужно иметь особые навыки и специальные инструменты

Для этого потребуется центральный столб, прикреплённый к полу и потолку. Уже непосредственно к столбу крепятся ступени с помощью уголков и саморезов.

Стандартная маршевая или однопролётная лестница подходит для помещений с большим количеством свободного пространства, а также в тех комнатах, где не стоит кровать.

Простой способ собрать такую лестницу — это два крепких бруса, скошенных по краям. К ним при помощи саморезов крепятся ступеньки

Крайне важно, чтобы толщина ступеньки не была меньше, чем 3,5 см. В противном случае долгого износа конструкция не выдержит

Ступени рекомендуют делать немного выступающими за основание

Обязательно от пола до основы должны проходить подпорки в виде брусьев. К ним же можно будет крепить перила.

Перила обеспечивают безопасность подъёма

Конструкцию можно собрать на месте, после чего закрепить под люком и полом. Главное — это укрепить места подпорок, верхней и нижней части основной конструкции.

Особенности выбора – разновидности конструкций

Перед тем, как заниматься выбором лестницы, обязательно важно обращать внимание на определенные моменты, которые довольно важны:

1. Для чего будет применено данное чердачное помещение- планируете ли вы использовать в роли дополнительной жилой площади или как хозяйственный этаж? Кроме того, требуется определиться с интенсивностью передвижения. Для жилой домовой зоны требуется устанавливать стационарные конструкции, а для хозяйственного блока используют обычные варианты, выполненные из древесины.
2.  Наличие в доме детей. Все лестницы представляют собой высокий риск получения различных травм для малышей, которые так любознательны! В подобных случаях лучше всего применять скрытые складные конструкции или стационарные лестницы, оснащенные поручнями.
3. Домовое отопление – если оно предусмотрено, но не на чердаке, то проем требуется обязательно закрывать при помощи двери или люка. Это требуется для утепления дома в целом и энергетического сбережения.
4. Технические возможности монтажа – в домах, где большая площадь, допустима установка стационарных конструкций, а вот в малых чаще всего отдают предпочтение складным вариантам.

Есть определенные классификации лестничных конструкций для чердачного помещения:

• По методу размещения выделяют уличную (такой вариант чаще всего применяют в новостройках в качестве запасного или для кровельного ремонта, но его неудобно использовать при плохой погоде, а тем более зимой). Также есть для помещения (обладает несколькими вариантами исполнения, такие конструкции более доступные и удобные при эксплуатации).
• По методу фиксирования есть переносная, которую больше используют в качестве временного варианта. Она неудобная в использовании, а еще не дает требуемую степень комфорта и безопасность при передвижении, и стационарная. Зато это наиболее удобный и безопасный тип конструкции для движения меж уровнями, но требуются значительные финансовые вложения. Чаще всего применяют лестницы «утиный шаг» и винтовые, потому что они куда более компактные, нежели маршевые. Есть еще и складные лестницы, ставшие идеальным вариантом для чердака. Встречаются такие подвиды, как выдвижные, складные, «гармошка» или откатные. Такие конструкции или органично вписываются в интерьер, или прикрепляются к люку, прячутся на чердак и складываются.
• По методу изготовления есть заводские модели, которые отвечают всем нормам строительства. Если чердачный проем сделан по простым данным, то монтаж конструкции в готовом виде не составляет особого труда. Также есть лестницы по индивидуальному заказу, и такие лестницы покупают, если у вас есть желание органично вписывать их в домовой интерьер или обустраивать чердачный проем с необычными размерами. Также есть изделия, сделанные своими руками, и они при этом недорогие. Кроме того, они отличаются простотой сборки и конструкции.

Чаще всего можно встретить резные деревянные лестницы, конструкции из металла или алюминия. Также можно комбинировать древесину и металл.

Изготовление лестницы из двух секций

Из двух секций

Если вы хотите изготовить простую лестницу без сложных механизмов, то лестница из двух секций это идеальный вариант. Для ее изготовления вам потребуются:

• Ножовка по дереву.
• Рулетка.
• Стремянка.
• Карточные петли по ширине косоура – 4 штуки.
• Брус – 2 штуки толщиной 2–3 см. По длине должен равняться ширине люка.
• Петли, саморезы, крючок и анкера.

При помощи петли короткий брус закрепляется на верхний конец лестницы. Второй, аналогичный отрезок бруска, на нижней части. Они должны закрепиться наискось, иначе будут мешать движению. Такая конструкция будет достаточно жесткой. После, отмеряете 2/3 лестницы и делаете аккуратный распил. При помощи металлических петель соединяете две части.

Теперь на стене под люком монтируйте верхний брусок. Чтобы в сложенном состоянии лестница не раскрывалась, можно использовать крючок. Для этого рядом с местом распила вкрутите петлю, а крючок на соответствующем расстоянии – в стену. Чердачная двухсекционная лестница готова!

Одним из недостатков такой конструкции является то, что она всегда на виду. Но если приложить немного больше усилий, то своими руками можно соорудить лестницу, которая будет спрятана в люке.
