Летний душ своими руками с солнечным коллектором: пошаговые фото инструкции монтажа

Простой летний душ из профильной трубы

Простой летний душ из профильной трубы — это доступное и легкое в реализации решение для организации душа на открытом воздухе. Вы можете собрать его из доступных и недорогих материалов, и он будет служить вам не один сезон.

Список инструментов:

1. Металлическая профильная труба (желательно оцинкованная для долговечности)
2. Дрель или отвертка
3. Гайковерт или комплект гаечных ключей
4. Пила по металлу
5. Уровень
6. Лента для уплотнения резьбы
7. Шланг с насадкой для душа
8. Крепежные элементы (болты, гайки, шурупы)

Измерьте и отрежьте нужное количество труб для создания рамы душа. Обычно это четыре вертикальные стойки и две или три горизонтальные перекладины. Соберите раму, соединяя вертикальные стойки с горизонтальными перекладинами. Используйте болты и гайки для надежного крепления. Проверьте горизонталь и вертикаль с помощью уровня.

На верхней горизонтальной перекладине закрепите шланг с насадкой для душа. Убедитесь, что насадка расположена в центре, и шланг надежно закреплен. Подключите шланг к источнику воды. Если нужен горячий душ, можно использовать специализированный нагреватель воды. Выкопайте небольшие ямы для вертикальных стоек или закрепите их на уже готовом фундаменте. Установите раму в ямы или на фундамент и закрепите ее. По желанию, вы можете добавить занавеску для частной зоны или деревянный настил на дно для комфорта. Откройте воду и проверьте, чтобы все соединения были надежными, и душ работал правильно.

Технология сооружения летнего душа из поликарбоната

После определения места установки душа садового из поликарбоната и выбора необходимых размеров надо заняться сооружением фундамента и канализационной системы.

1. Для этого на площадке наносят разметку под габариты душа, на которой выкапывают котлован глубиною 30 см.
2. По углам вбивают профильные трубы, чтобы они выступали над поверхностью грунта на 10-20 см.
3. В него засыпают песок слоем15 см, его выравнивают и трамбуют.
4. Укладывают пластиковую трубу с отводом, который своим концом будет торчать вверх прямо посередине или с любого края площадки.
5. Засыпают щебень толщиною 15 см.
6. Устанавливают опалубку по периметру котлована из досок.

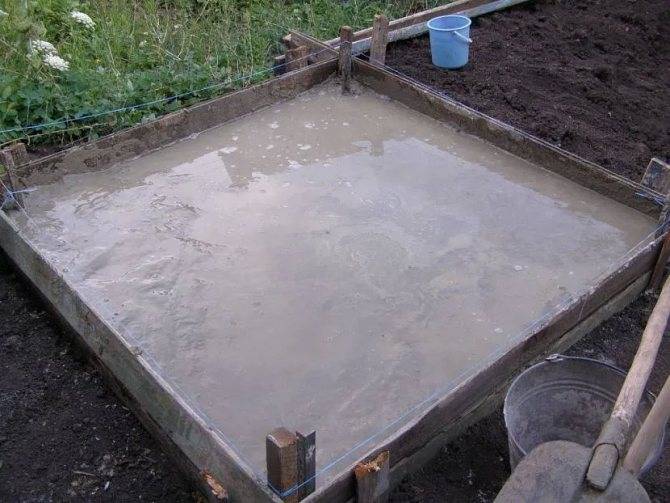

7. Заливают бетонный раствор с уклоном в сторону установленного слива. Отверстие установленного отвода обязательно закрывают, например, тряпкой.
8. Через два дня опалубку снимают.

Плитный фундамент под летний душ Источник blog-potolok.ru Канализационную трубу впоследствии можно соединить с канализационной системой дома. Как уже говорилось выше, есть вариант формирования слива в сточную яму. Тогда заливают не плитный фундамент, а ленточный (мелкозаглубленный). А между элементами фундамента выкапывают яму глубиною не меньше 1 м, которую засыпают щебнем. Поверх фундамента укладывают деревянную решетку, она будет выполнять функции пола душа.

Сборка каркаса

Как было сказано выше, каркас можно изготовить из профильной трубы или деревянных реек. Так как в сооружении фундамента нами уже используются профильные трубы, то и сама каркасная конструкция будет металлической. Для этого к трубам, установленным по периметру, фундамента крепятся те же трубы того же сечения. Способ крепления – электросварка.

Затем собирают нижнюю и верхнюю обвязку. По сути, это горизонтально расположенные элементы, соединяющие собой установленные стойки

Обратите внимание, что ширина поликарбонатного листа стандартная – 2,1 м. И ее достаточно, чтобы закрыть стенку летнего душа

Если сооружение возводится большим, то листы поликарбоната надо стыковать на одном элементе каркаса

Если сооружение возводится большим, то листы поликарбоната надо стыковать на одном элементе каркаса.

Каркас душа из поликарбоната Источник landshaftdesign.org

Не забываем, что в душевой постройке необходимо учесть входную дверь. Ее придется формировать установленной вертикальной трубой, которую монтируют между элементом верхней и нижней обвязки. Ширина дверного проема – минимум 0,7 м.

Есть еще один момент, который надо учесть в процессе выбора конструкции летнего душа. Будет ли строение с крышей или без нее. Первый вариант затратный, но он дает возможность содержать постройку в чистоте от падающих сверху листьев, пыли и прочего мелкого мусора. Конструкция крыши может быть любой: одно-, двускатной, арочной.

Гелиоустановки для систем горячего водоснабжения и отопления

Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.

Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.

Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.

В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.

Использование солнечных коллекторов имеет очевидные преимущества:

• снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
• экологичность данного вида энергии.

Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.

Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.

Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.

Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.

Основные разновидности солнечных коллекторов

Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.

КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.

Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:

• водяные (жидкостные);
• воздушные.

По уровню предельных температур коллекторы бывают:

• низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
• среднетемпературными до 80°C;
• высокотемпературными – более 80°C.

Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.

Конструктивно солнечные нагреватели воды могут быть:

• плоскими, которые могут быть как воздушными, так и жидкостными;
• вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
• трубчатыми – бывают и жидкостными, и воздушными;
• термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.

Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.

Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.

Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.

Расчет габаритов

Большое значение в строительстве играет эскизный проект. Владелец дачного участка должен определиться с общим видом и размерами конструкции летнего душа и отдельно с каждым его элементом:

• кабинка;
• дверь;
• раздевалка;

  Перед постройкой душа из поликарбоната рассчитайте габариты объектов

• бак с водой;
• система подачи воды в бак;
• система отвода использованной воды;
• фундамент;
• каркас;
• порог на входе в моечное отделение;
• место размещения банных принадлежностей;
• расположение светильников.

Основополагающее значение в определении габаритов летнего душа имеют размеры кабинки для мытья. Рекомендуемая высота – 2,2–2,5 м, а ширина и длина – около 1 м каждая. Однако при проектировании габаритов как кабинки, так и раздевалки следует ориентироваться на размеры пользователей душа и возможность их совместного пребывания в каком-либо из отделений.

После создания эскизного проекта необходимо произвести расчет количества и стоимости материалов, после чего внести соответствующие корректировки в проект.

Для получения желаемого душа из поликарбоната следует тщательно следовать схеме его постройки

Типы солнечных водонагревателей и их характеристики

Солнечные водонагреватели представляют собой комплект оборудования для нагрева воды с помощью солнечной энергии. Другое название этих устройств — солнечные коллекторы. В отличие от фотоэлектрических панелей, использующих для производства электроэнергии солнечный свет, солнечные нагреватели сразу получают тепловую энергию, которую передают теплоносителю (воде, антифризу и т.п.).

Они образуют целую систему, состоящую из следующих элементов:

• Коллектор. Панель, принимающая тепловую энергию и передающая ее теплоносителю.
• Накопительный бак. Емкость, в которой аккумулируется нагретая вода и происходит замещение остывшего теплоносителя только что нагретым потоком.
• Отопительный контур. Обычная радиаторная система или теплый пол, реализующие энергию теплоносителя. В некоторых типах системы отопительный контур не входит в объем системы коллектора, получая энергию в накопительном баке, который в данном случае является теплообменником.

По типу циркуляции

Циркуляция теплоносителя позволяет получать тепловую энергию взамен отданной во внутреннюю атмосферу дома. Существует два вида:

1. Естественная. Используется перемещение нагретых слоев жидкости вверх с замещением их более холодными слоями. Не требует никаких устройств или использования электроэнергии, но зависит от множества факторов — взаимного расположения коллектора, накопителя и остальных элементов системы, температуры и т.д. Перемещение жидкости нестабильное, способное усиливаться и ослабляться.
2. Принудительная. Потоки направляются с помощью циркуляционного насоса. Возникает стабильный режим с постоянной скоростью потока, что позволяет обеспечить устойчивый режим обогрева дома.

По типу коллектора

Существуют конструкции коллекторов, обладающие разной эффективностью, возможностями и способом передачи тепла. В их числе:

1. Открытые. Плоские длинные лотки или желоба из черного пластика, в которых циркулирует вода. КПД открытых коллекторов очень низок, но простота и дешевизна способствуют их популярности. Используются для нагрева воды для летнего душа или бассейна.
2. Трубчатые (термосифонные). Основной элемент — коаксиальная трубка с вакуумной прослойкой между внешними слоями, которая надежно теплоизолирует содержимое трубок. Конструкция эффективная, но дорогая и не поддающаяся ремонту.
3. Плоские. Это закрытые емкости с прозрачной верхней панелью. Внутренняя поверхность покрыта слоем приемника тепловой энергии, отдающего ее воде, которая перемещается внутри припаянных к приемнику трубок. Простая и эффективная конструкция, в которой для большего эффекта иногда создают вакуум для теплоизоляции.

По типу контура циркуляции

1. Разомкнутый – применяется для обеспечения горячей водой жилого помещения. Теплоносителем в этом случае выступает вода, которую используют для различных бытовых нужд и, соответственно, она уже не попадает обратно в контур.
2. Система с одним контуром – используют для отопления дома. Нагретый таким способом теплоноситель используют как добавку к теплоносителю, который подогрели традиционным методом. В этом случае нагретый теплоноситель переходит в отопительную систему, после которой опять переносится в приемный резервуар и в коллектор.
3. Двухконтурнаянагревательная система – самая универсальная. Есть возможность использования таковой для отопления зимой или для водоснабжения.

Двухконтурная система водоснабжения и отопления

Также можно выбрать один из возможных теплоносителей – вода, масло или антифриз. После коллектора теплоноситель проходит теплообменник, в котором происходит теплоотдача на второй контур. Второй используемый теплоноситель уже идет по назначению – для отопления или водоснабжения.

Теплоноситель

Для таких водонагревателей используют различные теплоносители: антифриз, смазочная жидкость и вода.

Применение

Солнечные системы постепенно приобретают популярность. С их помощью решают множество задач:

• Подогрев жидкости до требуемой температуры.
• Повышение производительности отопительной системы.
• Водонагреватель для бассейна, для летнего душа.
• Подогрев жидкости для иных потребностей.

Принцип

Для обустройства осушительной системы садового участка многими домашними мастерами используются подручные средства. Это могут быть камни, обломки кирпичей, автомобильные колеса и даже старые вещи. Проблема в том, что зачастую такой дренаж не является эффективным, или может стать источником неприятного запаха гниения (древесина, текстиль).

ПЭТ-тара для дренажа

Наиболее дешево и просто можно сделать дренажные трубы из пластиковых бутылок. Бутылки изготавливаются из специально обработанного полиэтилена, у которого средний срок эксплуатации 50 лет. Достоинства дренажа из бутылок:

1. Долговечность;
2. Доступность. ПЭТ-тара продается на рынках, отдается многими запасливыми хозяевами или продуктовыми магазинами;
3. Безопасность. Такая осушительная система не станет источником неприятного аромата, бактерий и т. д.;
4. Простота установки. Такой дренаж можно соорудить своими руками за несколько часов, не учитывая рытья траншей.

На первый взгляд, идея может показаться опасной, т. к. считается, что пластик все равно выделяет опасные вещества. Чтобы Вы могли отбросить сомнения, напоминаем, что различные яды выделяются только при нагреве ПЭ или ПВХ прямыми солнечными лучами или высокими температурами (огнем, кипятком). В земле ни один из этих факторов не будет влиять на дренаж. Отсюда можно сделать еще одно заключение: дренаж при помощи пластиковых бутылок выполняется только закрытого типа.

Фото: вариант соединения дренажа из бутылок

Подача воды в летний душ

Все варианты подачи воды можно разделить на три группы:

• с ручным заливом и выдачей;
• механизированные;
• автоматические, на основе электрических систем нагрева, подачи, выдачи и контроля.

Проще некуда

Полностью ручные варианты сейчас используются сравнительно редко. Фактически конструкция представляет собой открытый сверху бак, куда заливается вода из любого источника (колодец, река, озеро, скважина, сборники дождевой воды). Нагрев жидкости осуществляется солнечным теплом, выдача – через простейшие краны или вентили, через шланг с душевой лейкой или без нее.

Важный нюанс: шланг для выдачи воды крепят к поплавку в верхней части бака, как показано на схеме выше. Это сделано для того, чтобы осуществлялся забор теплой, нагретой солнцем воды.

Сюда же можно отнести мобильные «походные» варианты. Фактически это емкость – бутыль, ведро, бак – в которую погружен небольшой насос с шлангом.

Еще более простые варианты, типа подвешенной на дереве или другом высоком предмете емкости с лейкой, мы рассматривать не будем.

Просто, но удобно и не дорого

Гораздо чаще применяются схемы с частичной или полной механизацией подачи воды. Бак в этом случае также может быть открытым, но более удачен закрытый вариант. Вода набирается с помощью шланга (трубы), подключенного к источнику жидкости, и электрического насоса. Возможно подключение к скважине, центральным коммуникациям, водоему любого типа. В последнем случае необходима очистка воды на стадии забора, поскольку в противном случае возможно засорение всей системы. Часто в такой схеме предусмотрен нагрев воды.

Если забор производится из колодца или скважины, желательно монтировать насосное оборудование повышенной мощности и производительности, причем непосредственно в месте забора, а также устанавливать обратные клапаны.

Если в колодце или стволе скважины нет места для установки насоса, можно смонтировать оборудование в точке потребления или рядом с ней.

При этом для сезонного проживания лучше сразу предусмотреть возможность отключения насоса и консервации всей системы подачи воды.

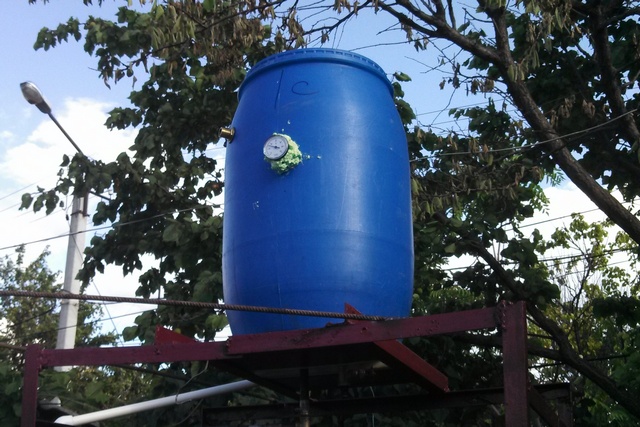

Удобен бак для душа, монтируемый непосредственно на крышу постройки (или вместо крыши – если речь идет об относительно плоских широких моделях).

Для нормальной работы такой конструкции необходимо постоянное подключение к источнику воды и электроэнергии. При этом электричество используется как для закачки жидкости, так и для ее подогрева.

Учитывая, что подача воды в бак автоматизирована, необходимо предотвратить его переполнение. Для этого используются механические или электрические поплавковые клапаны, которые прекращают подачу воды при ее поступлении сверх необходимого уровня.

В продаже имеется ряд готовых решений, включающих все необходимые элементы и нуждающиеся только в подключении к воде и электричеству. При этом достаточно часто сразу имеется и душевая кабина.

Автоматизированные системы с подогревом

Это наиболее сложный и затратный, но и наиболее комфортный способ организовать летний душ для дачи. Правда, в силу достаточной сложности системы для ее монтажа потребуются либо серьезные знания и навыки, либо участие монтажников профессионалов.

Большой популярностью пользуются изделия с нагревом воды за счет солнечного излучения. Ниже приведена схема такого устройства.

Учитывая, что летние дни не всегда радуют достаточной солнечной активностью (это зависит и от региона), удобнее варианты с возможностью нагрева от резервного источника тепла – нагревательного котла.

Полностью схема летнего душа с подогревом может выглядеть так.

Блок управления не обязателен, контроль и регулировку можно производить вручную. Но лучше все-таки не скупиться и установить автоматику, чтобы мыться спокойно, не бегая постоянно проверять уровень нагрева бака и наличие воды в нем.

Как самому сделать электрический бойлер?

В первую очередь нужно сказать, что собирать самому различного рода электроприборы можно лишь в случае, когда вы владеете всеми знаниями по электрической безопасности и хорошо разбираетесь в этой технике. Иначе самодельно сделанное устройство сможет нанести вред здоровью и жизни ваших домочадцев.

Если вы уверены, что знания и опыт позволяют вам сделать самому водонагреватель, то предлагаем вариант бойлера, который можно с легкостью собрать в домашних условиях.

Создавать водонагреватель будем на основе прибора под названием «мойдодыр». Это умывальник с подключенным к нему баком для воды, который оборудован нагревателем. Стоит это устройство совершенно недорого, приблизительно 2000-3000 руб. Наша главная цель – это усовершенствовать «мойдодыра», оборудовав его емкостью большего размера (120 л), а также насосом, который позволит наполнять бак автоматически.

Для начала необходимо подобрать подходящее место для установки бака. Он не должен мешаться при перемещении по даче. Помимо этого, нужно расположить бак таким образом, чтобы он для маленьких детей был недоступен.

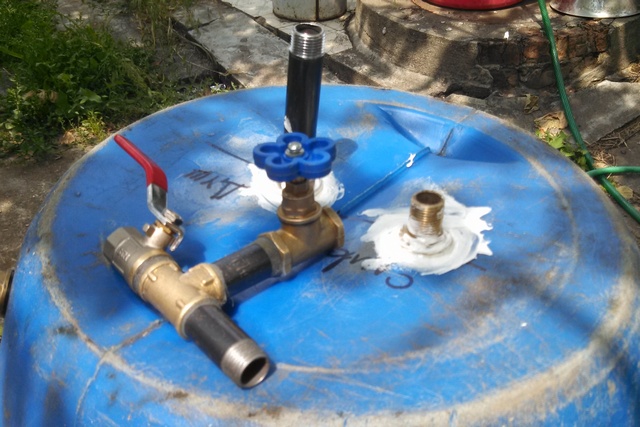

В бачке прорезаем отверстие и устанавливаем в него поплавок с клапаном – таким, как применяют в бачках унитазов для слива. Чтобы заработала вся система, штанг, который удерживает поплавок, необходимо сделать чуть короче. После подсоединяем бак к смесителю мойки или умывальника. Лучше всего это выполнить с помощью специального шланга от стиралки.

В предварительно сделанное для него отверстие ставим нагревательный элемент. Соединение нужно уплотнить с помощью резиновой прокладки. Желательно для этих целей выбрать нагреватель, который оборудован терморегулятором и рассчитан на мощность 1.3 кВт.

На электрическую проводку ставим устройство защитного отключения с несколькими индикаторами, один из которых сигнализирует, что устройство включено, а второй – что происходит процесс нагрева.

Чтобы система работала эффективней, советуем утеплить бак, завернув его материалом для теплоизоляции. Спрятать бойлер либо придать ему более привлекательный вид можно, если сделать для него декоративный короб.

Принцип работы солнечных нагревателей

Прежде чем браться за изготовление самодельной гелиосистемы, стоит изучить устройство солнечных коллекторов заводского изготовления – воздушных и водяных. Первые используются для прямого отопления помещений, вторые применяются в качестве нагревателей воды либо незамерзающего теплоносителя — антифриза.

Главный элемент гелиосистемы – сам солнечный коллектор, предлагаемый в 3 вариантах исполнения:

1. Плоский водяной нагреватель. Представляет собой герметичный короб, утепленный снизу. Внутри расположен тепловой приемник (абсорбер) из металлического листа, на котором закреплен медный змеевик. Сверху элемент закрыт прочным стеклом.
2. Конструкция воздухонагревательного коллектора аналогична предыдущему варианту, только по трубкам вместо теплоносителя циркулирует воздух, нагнетаемый вентилятором.
3. Устройство трубчатого вакуумного коллектора кардинально отличается от плоских моделей. Аппарат состоит из прочных стеклянных колб, куда помещены медные трубки. Их концы подсоединяются к 2 магистралям – подающей и обратной, воздух из колб откачан.

Дополнение. Существует и другая разновидность вакуумных водяных нагревателей, где стеклянные колбы наглухо запаяны и наполнены специальным веществом, испаряющимся при невысокой температуре. При испарении газ поглощает большое количество теплоты, передаваемое воде. В процессе теплообмена вещество снова конденсируется и стекает на дно колбы, как показано на картинке.

Устройство вакуумной трубки прямого нагрева (слева) и колбы, работающей за счет испарения / конденсации жидкости

Перечисленные типы коллекторов используют принцип прямой передачи теплоты солнечного облучения (иначе – инсоляции) протекающей жидкости или воздуху. Плоский водонагреватель работает так:

1. Через медный теплообменник со скоростью 0.3—0.8 м/с движется вода либо антифриз, прокачиваемый циркуляционным насосом (хотя бывают и самотечные модели для уличного душа).
2. Лучи солнца разогревают абсорбирующий лист и плотно соединенную с ним трубу змеевика. Температура протекающего теплоносителя поднимается на 15—80 градусов в зависимости от сезона, времени суток и уличной погоды.
3. Чтобы исключить тепловые потери, дно и боковые поверхности корпуса утеплены пенополиуретаном либо экструзионным пенополистиролом.
4. Прозрачное верхнее стекло выполняет 3 функции: защищает селективное покрытие абсорбера, не позволяет ветру обдувать змеевик и создает герметичную воздушную прослойку, удерживающую тепло.
5. Горячий теплоноситель поступает в теплообменник накопительного бака – буферной емкости или бойлера косвенного нагрева.

Поскольку температура воды в контуре аппарата колеблется вместе с изменением времен года и суток, солнечный коллектор не может использоваться для отопления и ГВС напрямую. Полученная от солнца энергия передается основному теплоносителю через змеевик бака — аккумулятора (бойлера).

Эффективность трубчатых аппаратов повышена за счет вакуума и внутренней отражающей стенки в каждой колбе. Лучи солнца свободно проходят сквозь безвоздушную прослойку и греют медную трубку с антифризом, но тепло не может преодолеть вакуум и выйти наружу, поэтому потери минимальны. Другая часть излучения попадает в отражатель и фокусируется на водяной магистрали. По заверениям производителей, КПД установки достигает 80%.

Когда вода в баке нагрета до нужной температуры, солнечные теплообменники переключаются на бассейн с помощью трехходового клапана

Что потребуется для сборки устройства

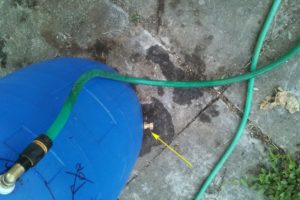

Для сборки устройства понадобятся комплектующие душа (помпа, трубки, переносной резервуар, насадка, пробка) и такие инструменты и материалы:

• ножницы, дырокол, форма с острыми краями и т.п. — для выполнения отверстий в резине;
• дрель с крупным наконечником — для сверления деревянной или пластиковой пробки;
• полимерная глина, герметик или эпоксидный клей — для герметизации швов.

По желанию конструкцию можно усложнить. Например, снабдить отверстия переходниками с резьбой, чтобы душ было удобно собирать и разбирать, сделать разветвленную систему шлангов, чтобы вода лилась одновременно с нескольких сторон, и т. п.
