Мансардная крыша своими руками: чертежи и этапы строительства

Элементы

Изображение	Элемент стропильной конструкции
	Мауэрлат: уложенный на капитальную стену или монолитное перекрытие брус, служащий опорой для стропил.
	Стропильные ноги: наклонные брусья, которые служат опорой для кровли. Висячие стропила (то есть опирающиеся только на стены здания) позволяют построить крышу шириной до 6-6,5 метров. Наслонные стропила (с промежуточными опорами) позволяют увеличить пролет до 12 метров при наличии одной опоры и до 15 метров при наличии двух опор.
	Ригель, или затяжка: брус, стягивающий стропила двускатной крыши. Его задача — исключить деформацию стропильной системы в случае больших снеговых нагрузок.
	Стойка: вертикальная опора под стропильной ногой, обеспечивающая ее устойчивость при сильном боковом ветре. Кроме того, стойки обычно служат основой каркаса боковых стен мансарды.
	Лежень: горизонтальный брус, на который опираются стойки.

Дизайн интерьера мансардных помещений

До того как проклеить стены обоями и расставить мебель в мансардном этаже следует адекватно оценить состояние этого помещения, а также качество изоляции. Здесь пространство сверху будет суженным из-за формы крыши, зато потолок идет высоким, интерьер отлично подойдет для личного кабинета и дополнительной комнаты для жилья.

Интерьер получится просторным, хотя для устройства жилого помещения лучше еще сделать дополнительную теплоизоляцию для защиты. Еще один момент – дополнительные специальные окна, с которыми интерьер станет красивым и стильным.

Что должно быть:

1. Единый стиль интерьера;
2. Одинаковые материалы для отделки;
3. Цветовая гамма общая;
4. Проект единый;
5. Мебель под заказ одинаковая специальная;

Чтобы получить функциональное и удобное жилище следует использовать каждый метр квадратный, мебель лучше делать только по месту, которая будет исполнять сразу ряд функций, то есть с превращением стола в тумбочку и так далее.

Даже в тесном условии можно сделать гостиную, рабочую комнату или спальни, а чтобы там не было мертвых зон следует поставить низкую специальную мебель. В такой мертвой зоне можно сделать мебель из ДСП со съемными дверками, мини-гардеробную с стеллажами для одежды и обуви.

Сделать мансардный этаж – Подготовительный этап работ

Подготовительный этап работ, предполагает начать строительство мансардной крыши и подкровельного помещения, с разработки проекта или схем, с рисунками будущей конструкции. Наиболее распространенные варианты кровли, где предусмотрен комфортный мансардный этаж – двухскатная или вальмовая, четырех скатная крыша. Двухскатное сооружение, во фронтонах, позволяет сделать полноценные окна, различных размеров.

Конструкция двускатной мансардной крыши

В случае-же, для внешнего освещения помещений, применение вальмового, четырех скатного варианта, доступна только, установка мансардных оконных проемов. В плане, монтажа элементов крыши и разработки внутренних интерьеров, такая конструкция более трудоемкая. Достигается, заметное снижение вложений, за счет отсутствия фронтонов. Особенно, такая экономия видна, когда вальмовое сооружение, монтируется на кирпичном строение, где стоимость стройматериалов и правильный монтаж стеновых ограждений, сравнительно больше.

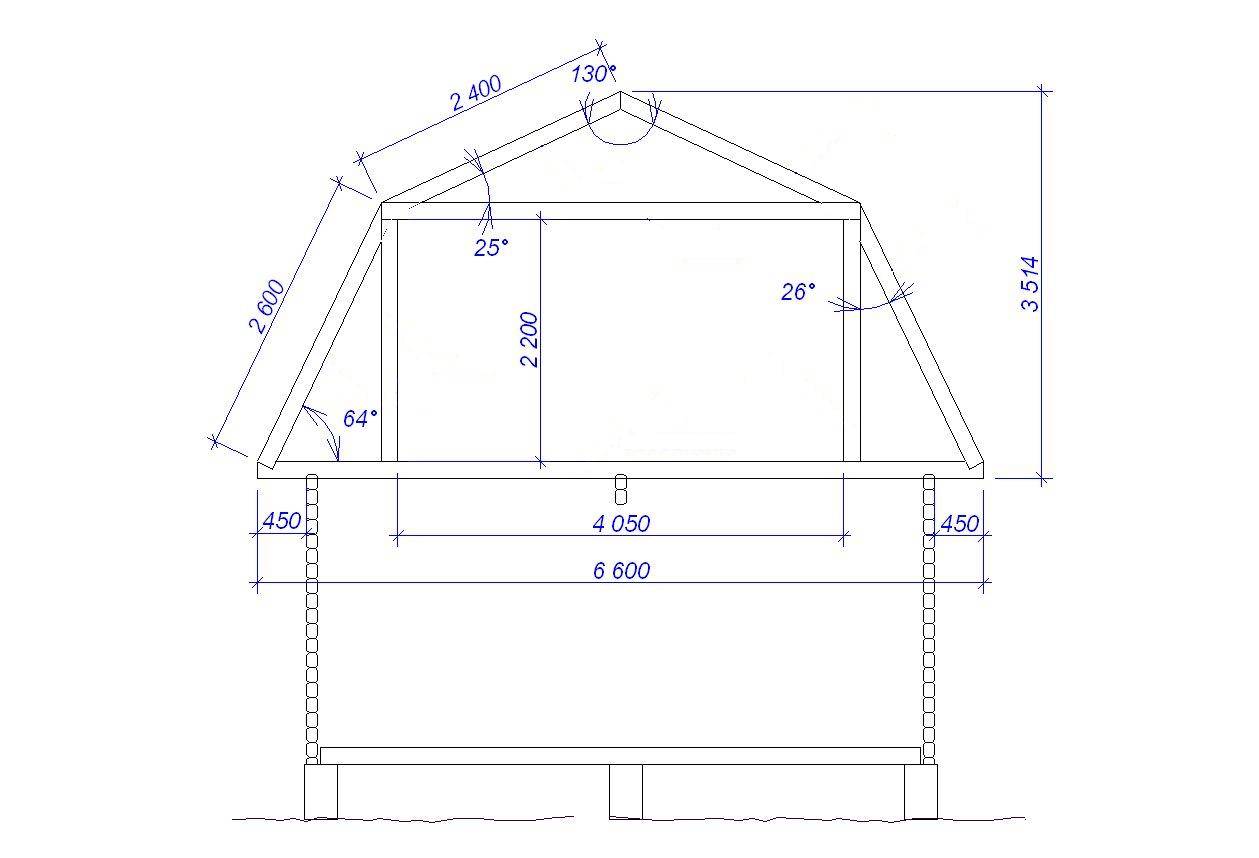

Определение форм и размеров кровли

Профессиональное строительство мансарды своими руками, как правило начинается, с определения геометрических форм и размеров кровли. Речь идет, о выборе вида стропильной системы дома (двускатная, вальмовая). После чего, необходимо определиться со скатом – прямой или ломаный. Однако, надо понимать, что ломаная конструкция, имеет ощутимые недостатки, как высокая стоимость и трудоемкость. Они обусловлены тем, что возникает необходимость, заметного увеличения высоты помещения. Это делается, за счет изменения угла наклона кровли.

Перед тем, как правильно сделать мансарду самостоятельно, требуется рассчитать, на прочность и изгиб, все несущие элементы конструкции. Подобрать оптимальный состав пирога кровли, провести теплотехнические расчеты и разумеется, определиться с материалом. Об этом и другом, подробно пойдет, далее речь.

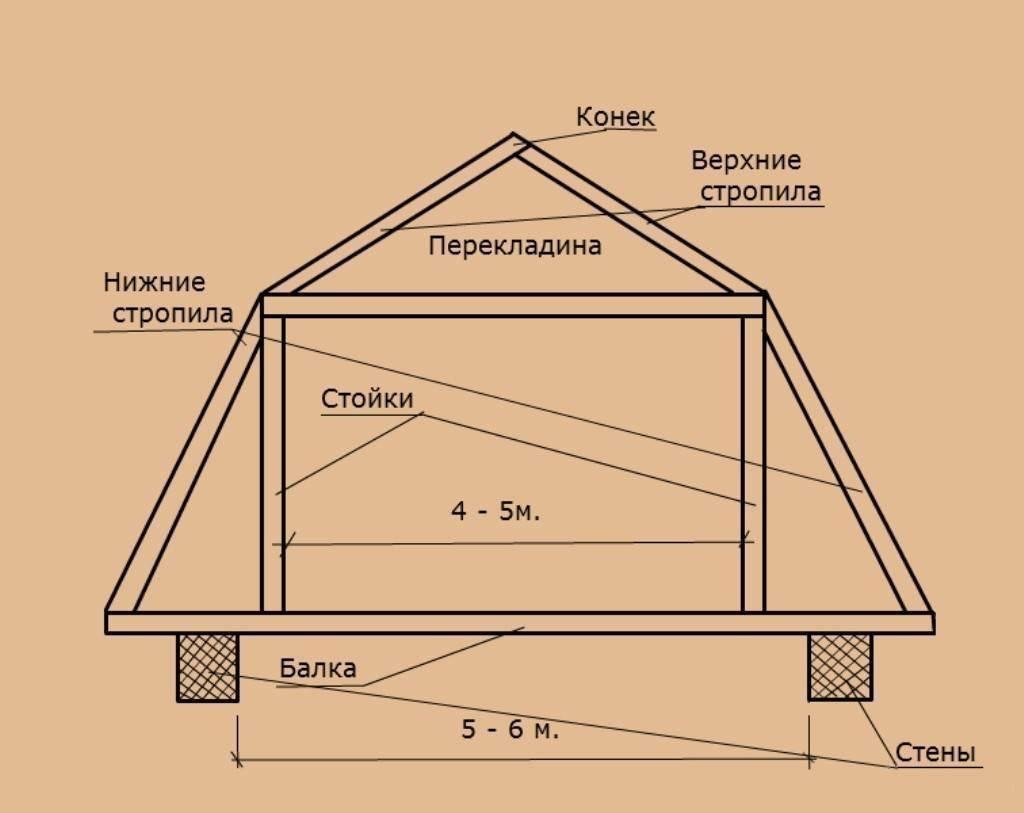

Мансардная крыша – Основные несущие элементы

Конструкция мансардной крыши включает, следующие основные несущие элементы:

Стропильные ноги. Они передают основную нагрузку, веса кровельного покрытия, на несущие стены, жилой постройки. Оптимальное сечение подбирают, в зависимости от угла наклона, пролета, шага и расчетной нагрузки. Правильно выполнить подобный расчет, сможет только настоящий профессионал, грамотный инженер-строитель. В основном, для частного строительства, используют стандартные, примерные значения. Выбирая эти параметры, рекомендуется все-же, предусмотреть небольшой запас.

Нарожники – стропильные ноги, которые с одной или двух сторон, опираются на накосные. Расчет сечения производят, так-же, как и для стропил.

Накосные ноги – приспособление, которое используется в вальмовой крыше. Элемент служит, должной опорой для нарожников. Оптимальное сечение определяют, в зависимости от нагрузки и пролета. Оно, в любом случае, должно быть больше, чем у стропильных ног.

Мауэрлат. Элемент конструкции, который служит, должной опорой для стопил и передает, распределяя равномерно, нагрузку от кровли на стены. Правильное решение, выбрать сечение, с наиболее приемлемым размером: 100 на 100 или 150 на 150 мм. Точные параметры, зависят от сложности объекта. Монтировать мауэрлат, в каркасных и деревянных домах, не нужно. Так как, в этих строениях, его роль играет верхний венец стен или обвязка.

Ригель – обыкновенный брус, который, как и указанные выше, является опорой для стропил, но уже в верхней части сооружения. Ригель, как правило, монтируется в коньке кровли или, в случае ломаной конструкции, на изломе ската. Сечение определяется, в зависимости от условий назначения. Из рекомендуемых значений, применяют размер бруса, 200 на 200 мм.

Подкосы, стойки, схватки. Предназначение этих, дополнительных приспособлений, является раскрепление и нивелирование нагрузки, на основные элементы конструкции, а также, служат для уменьшения сечения несущих сооружений. Сечение, подобных дополнений, чаще всего выбирается конструктивно

Немаловажно, при этом, учитывать и удобство фиксации изделия.

Строительный материал для мансардной крыши

Красивая мансардная крыша своими руками, подразумевает в начале, подбор сечений всех элементов каркаса кровли. Строительный материал, для возведения кровли, подбирается с учетом, следующих условий:

• Дерево, только хвойных пород (сосна, ель, лиственница);
• сорт древесины – первый или второй;
• содержание влажности, максимум 15%.

Естественное освещение мансарды

Наличие естественного освещения – обязательное условие, которое необходимо выполнять, чтобы мансардное помещение считалось жилым по строительным нормам. Есть два пути его организации.

• Установка вертикальных окон. Это самый простой и доступный выход из положения. Окна вертикального типа устанавливают на фронтоны, поэтому для шатровой и односкатной крыши такой способ не подходит. Оптимальная схема размещения окон – на высоте 1,2 м от пола, это позволяет максимально использовать естественный свет в течении светлого времени суток.

• Установка панорамных окон. Панорамные окна тоже относятся к вертикальному типу, их отличает большая площадь светопрозрачной конструкции. Их монтаж используют, чтобы открыть обзор на живописные окрестности. Так как панорамное окно заменяет собой значительную часть фронтона, его рама должна быть специально усилена, чтобы выдержать вес кровли. Стоимость панорамных окон панорамных окон в разы превосходит цену обычных вертикальных.

• Установка мансардных окон. Мансардные окна монтируют не фронтоны, а прямо в скаты кровли. Из-за своего расположения они подвергаются воздействию такой же нагрузки, как поверхность крыши. Мансардные окна оснащают ударопрочным, герметичным стеклопакетом с отталкивающим грязь напылением и усиленной рамой. Благодаря этим характеристикам, они выдерживают огромную массу снега, не протекают во время дождя, не разбиваются от ударов града и веток. Производят мансардные окна с разным механизмом открывания – распашным, поворотным, комбинированным, существуют даже модели, которые трансформируются в небольшой балкон.

Выбирая окна для мансарды, учитывайте, что оно должно гармонировать с материалом кровли, общая площадь окон не может превышать треть поверхности скатов, а размер светопрозрачной конструкции напрямую зависит от угла наклона.

Этапы возведения

Определенного способа для строительства кровли нет — все зависит от размеров и выбранных материалов. Однако способы возведения имеются и основаны на основных нормах и правилах для строительства.

Выбор материалов

При выборе материалов необходимо учитывать нагрузку, комфорт, безопасность мансарды.

Экономить на материалах для устройства скелета кровли категорически нельзя, выбирать нужно только качественные, способные выдержать значительную нагрузку и обеспечить комфорт и безопасность всего строения.

Особое внимание – балкам перекрытия, мауэрлату и стропилам, так как эти элементы являются несущими, к которым предъявляются особые правила:

балка, при установке на ребро с интервалом 60,0 см должна иметь сечение 50*100 мм (сечение зависит от уклона и длины стропила);

дерево должно быть сухим;

для предотвращения возгорания и гниения деревянные поверхности нужно обработать специальными средствами.

Дерево значительно легче крепить в отличие от металлических труб. Сырье для обрешетки должно быть одинаковым с кровельным.

Для шифера, металлочерепицы — обрешетку делают из досок. Для ондулина — листы фанеры.

Крепление мауэрлата

Мауэрлат — основа крепления кровли, которая представляет собой деревянную балку. Балка укладывается по верхней части стен либо по 2-м параллельным стенам, но опирающиеся стропила наклонных крыш.

В случае, когда стены сформированы из деревянного бруса и бревен, данная основа может не понадобиться. В других случаях — это необходимо сделать, ведь мауэрлат выдерживает всю нагрузку и распределяет ее.

Мауэрлат следует прочно закрепить шпильками в самом начале строительства. Обязательно, чтобы брус не гнил, под него подкладывают особый материал: рубероид.

Монтаж каркаса мансардного помещения

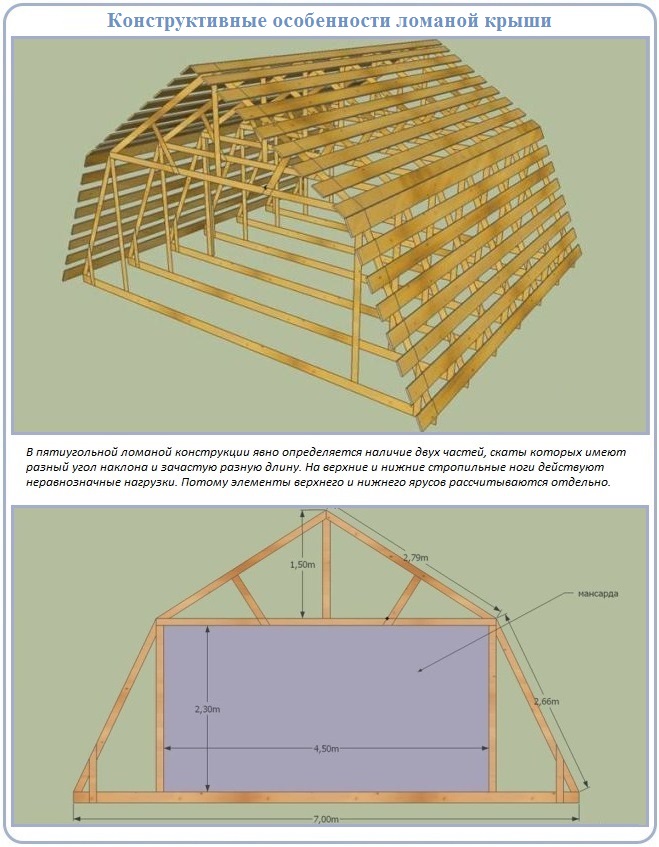

Монтаж выполняется если запланировано строительство ломаной крыши.

В случае, если мансардная крыша 2-х скатная, возводить стропила разрешается одновременно, вместе с возведением (стены возводятся после). Ломаная крыша преломляется в месте окончания вертикальных стоек, которые служат одновременно и каркасом для стен и опорой.

Опорные стойки, имеющие сечение 100*100, обрезают пилой по длине, которая равна высоте будущего сооружения.

Данное число рассчитывают по необходимому количеству стропил и интервалом между ними.

Сначала устанавливаются стойки на фронтонах, которые имеют одинаковое расстояние от оси дома. Их выравнивают по вертикали и соединяют между собой с помощью балки горизонтально. Это будет служить затяжкой для верхнего основания и основанием потолка.

Затем, между 2-мя балками натягивают горизонтально веревку и устанавливают стойки по промежутку.

Крепеж проводится обычным надежным методом, также разрешается применять распорки, растяжки — для того чтобы держать каркас в определенном положении, а также для придания точности и жесткости будущей кровли. Можно весь процесс соединить на поверхности, а после — закрепить на нужном уровне.

Монтаж стропильной системы

На первом этапе строительства необходимо укрепить нижние стропила, сделать опору на мауэрлат, балки.

Зафиксировать на каркасе и установить верхние стропила коньков. Весь процесс можно сделать на земле, сделав соответствующие измерения.

Существует различное количество схем крепления, а также дополнительных материалов. Нижние части стропил крепятся к стойкам опоры с помощью скоб из металла, верхние — затяжкой.

Кровля должна быть устойчивой и прочной.

Монтаж обрешётки и кровельного покрытия

Обшивка и обрешетка усилят сооружение. Обрешетка должна иметь выступ на 51-81 см, однако прежде чем совершать крепеж, следует проложить защитную гидроизоляцию от влажности.

Гидроизоляция прокладывается от карниза к коньку полосками, прочно накладывая защитный слой один на один, не допуская образования промежутков.

Пленка крепится к стропильной системе с помощью степлера. После этого на поверхность прибивают рейки, а затем — обрешетку и кровельное покрытие.

Утепление

Как утеплить мансардную крышу для зимнего проживания — для этого необходимо выбрать утеплитель, который подходит для таких условий.

Можно обратиться в специальный строительный магазин, в котором специалисты знают, чем и как правильно утеплить мансардное помещение. Для умеренно-суровых климатических условий обычно необходима укладка стекловолокна с толщиной 21-26 см.

Гидроутеплителем плотно утепляют крышу между стропилами.

Далее утепляют погонную поверхность.

С обоих сторон утепляют опорные стойки, а между ними пролаживают еще слой утеплителя.

Также поступают и с другими поверхностями.

Окна для мансардной крыши

Мансарда отличается от обычных помещений тем, что ее стенами является стропильный каркас, который состоит из определенных кровельных поверхностей, что наглядно показано на чертежах мансардных крыш. Это влияет и на конструкцию окна для данного помещения, которое должно хорошо пропускать естественный свет, и одновременно удерживать нагрузку в виде сильных порывов ветра или обильных атмосферных осадков. Это связано с тем, что влияние погодных условий на наклонную часть крыши намного сильнее, чем на массивные несущие элементы здания.

Важно! Согласно СНиП, площадь окна должна составлять не менее 10% от общей площади пола. Окно в мансардной крыше, фото наглядно это отображают, может располагаться в плоскости крыши, наклонно или вертикально, или быть в торце мансарды

Вертикальные окна в плоскости крыши могут быть выступающими над ней (дормер), или утопленными в помещение

Вертикальные окна в плоскости крыши могут быть выступающими над ней (дормер), или утопленными в помещение

Окно в мансардной крыше, фото наглядно это отображают, может располагаться в плоскости крыши, наклонно или вертикально, или быть в торце мансарды. Вертикальные окна в плоскости крыши могут быть выступающими над ней (дормер), или утопленными в помещение.

При монтаже и обустройстве кровли, стоит уделить особое внимание утеплению окон чтобы избежать образования «островков холода»

Наиболее популярным и простым в установке является наклонное окно в плоскости крыши. Оно способно пропустить максимальное количество естественного дневного света. После его монтажа поверхность крыши не меняется, а остается ровной. Однако такой вариант требует создания должной гидроизоляции примыкания. Здесь следует использовать специальные модели с армированным стеклом и усиленной металлопластиковой рамой.

Площадь оконного проема подбирается пропорционально углу наклона кровли. Ширина окна должна быть подобрана таким образом, чтобы элемент вписывался в расстояние между стропилами, не нарушая целостность конструкции. Если окно будет намного шире, тогда придется установить усиленную балку, которая будет соединять разрезанные стропила для установки окна. В этом случае, если одного неширокого окна недостаточно, лучше установить два соседних нешироких элемента, что обеспечит целостность стропильного каркаса.

Для установки окна-дормер требуется усложнение геометрии крыши, а именно требуется монтаж боковых и верхних ендов с последующей их тщательной гидроизоляцией. Также усложняется укладка кровельного покрытия.

Установку и утепление мансардного окна следует проводить по инструкции, чтобы избежать конденсата и появления влажности внутри помещения

Вертикальное окно, утопленное в помещение, целесообразно устраивать лишь, когда через него будет осуществляться выход на балкон. В остальных случаях это неоправданные значительные финансовые затраты (усложнение геометрии крыши) с получением минимального эффекта (недостаточное естественное освещение).

Самым простым, практичным и дешевым вариантом является установка окна в торце крыши. Это особенно актуально для дачных домов с мансардной крышей.

Способы монтажа мансардной крыши

Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.

Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить

Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.

Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.

Как построить мансардную крышу традиционным способом?

Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин

Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.

Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.

С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.

Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.

Стропила могут быть соединены при помощи мобильного строительного пресса

С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.

Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.

Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.

Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП

Каково определение мансарды?

Мансарда или мансардный этаж согласно нормативно-правовым источникам – это пространство под кровлей дома, используемое для расположения жилых или подсобных помещений. Простыми словами, под мансардой понимается чердак, который обустроен под отдельные комнаты с необходимой тепло- и гидроизоляцией.

Главное отличие мансардной надстройки от жилого этажа – это высота стен, которая должна составлять не более 1,5 м с наружных сторон дома. В случае, если данное законодательное требование не соблюдается, владелец вынужден будет оплачивать налоги за дополнительный метраж здания.

Увеличить площадь жилища с помощью возведения мансарды можно еще на этапе проектирования строительства, а также допустимо переделать верхнюю часть кровли под надстройку на готовый дом. Однако для того чтобы от дополнительной нагрузки не повредились фундамент и стены здания, необходимо знать все нюансы установки пристройки.

Разнообразные виды надстроек

Перед тем как начинать делать мансарду дома, необходимо определиться с внешним видом надстройки, который будет не только соответствовать требованиям, но и отлично гармонировать с основной частью здания. Наиболее часто на практике применяются следующие разновидности пристроек такого типа:

1. Одноуровневая под двускатной крышей. Самый распространенный вид мансарды, так как для его возведения не требуется особых навыков строительства, и расходы на материалы будут минимальные. Однако, существенным недостатком такого строения считаются его небольшие размеры.
2. Одноуровневая с . Чтобы сделать такое строение, требуется приложить немного больше усилий, чем в предыдущем варианте, но за счет крыши такой формы, внутреннее помещение становится заметно просторнее.

Вышеизложенные варианты надстроек не составит большого труда возвести даже на старый дом. Ведь по сути, это то же самое чердачное помещение, но более оборудованное для комфортного времяпрепровождения.

Материалы, необходимые для возведения

После того как владелец дома решил, какую разновидность мансардного этажа он собирается строить, следует подготовить материалы, необходимые для процесса.

Как правило, для возведения мансарды на построенный дом используют легкие материалы, такие как деревянный брус, а также в некоторых случаях газобетон, который имеет хорошие теплосберегающие свойства. Подходит для таких целей и каркасная конструкция.

Чаще всего для строительства используются следующие элементы:

• стропильные и накосные ноги;
• нарожники;
• мауэрлат;
• ригель;
• различные подкосы, схватки и стойки.

При этом брусья лучше выбирать из хвойных пород дерева, таких как ель, сосна и лиственница, влажность которых должна быть не более 15 %, а сорт – 1-ый или 2-ой. К тому же следует обязательно перед возведением стройки обработать материал антисептическим раствором.

В случае когда мансардный этаж запланирован еще при проектировании здания, материалы для его постройки можно выбрать любые, в зависимости от разновидности надстройки, ее габаритов и предпочтений владельца. Чаще всего возводят такую мансарду из кирпича, бетона и пеноблоков.

Требования при установке мансарды

Помимо личных предпочтений при строительстве мансардного этажа должны быть соблюдены определенные нормативы СНиП. К основным из них относятся следующие условия:

1. Толщина стропил – не менее 250 мм, что позволит уложить между ними подходящий слой утеплителя (более 200 мм).
2. Утеплители следует выбирать те, которые не потеряют свои свойства в условиях повышенной влажности. Лучше всего для этих целей подойдет вспененный полистирол, так как он имеет малый вес и хорошо удерживает тепло в помещении. Минеральную вату в качестве утеплителя применять не стоит из-за того, что она хорошо впитывает влагу, вследствие чего быстро разрушается.
3. Между слоем утеплителя и кровлей обязательно должны быть установлены вытяжки и продухи, чтобы воздух беспрепятственно перемещался в данном пространстве.
4. Внешняя сторона стропил должна быть укрыта гидроизоляционным слоем, а также специалисты рекомендуют дополнительно добавить слой из звукоизоляционных материалов.

В независимости от того, какой разновидности планируется построить мансарду, перечисленные требования обязательно должны быть учтены.
