Мауэрлат для двухскатной крыши своими руками

Расчет стропильной системы

Определить нужное в стропильной системе сечение бруса двухскатной крыши, можно собрав все нагрузки, воздействующие на нее: вес покрытия, обрешетки, снега, давление ветра, осадки.

Постоянные нагрузки можно определить по весу 1 м2 кровельного покрытия, обрешетки

Важно что бы вес на 1 м2 кровли был в пределах 40-45 кг

Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.

А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.

Размеры бруса для стропила

На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:

для черепичных кровель, шифера 22 гр.;
для металлочерепицы — 14 гр.;
ондулин — 6 гр.;
профнастил — 12 гр.

Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.

Определить высоту можно по формуле: Н=1/2Lпр*tgA. Где А угол наклона, L-ширина здания.

Рассчитать длину стропила на двухскатную крышу, можно по формуле: Lcтр=1/2Lпр*sinA.

Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.

Стропила изготавливают из брусков сосны или ели, сечением 50×100 мм, 50*150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.

Таблица размеров стропил, в зависимости от шага их установки
Длина стропил, мм	Расстояние между стропилами, мм	Размер сечения бруса стропил, мм
до 3000	1200	80 × 100
до 3000	1800	90 × 100
до 4000	1000	80 × 160
до 4000	1400	80 × 180
до 4000	1800	90 × 180
до 6000	1000	80 × 200
до 6000	1400	100 × 200

Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу. Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.

Почему нужно обратить особое внимание на крепление крыши к пеноблочному строению

Пористая структура пенобетона

Все дело в пористой структуре материала, ее видно в приближении на фото выше. Он легко выдерживает нагрузку, распределенную по большой площади. Если же ее приложить точечно, то поверхность продавиться.

Тонкие стенки между порами легко разрушить. С кирпичом или плотным бетоном такого не происходит. По этой же причине и крепеж расшатывается в пеноблоке. Гвоздь в него легко вбить, но он не будет прочно сидеть, расшатать и вытащить его можно даже голыми руками.

Поэтому и нужно уделить особое внимание к креплению кровли в пеноблочных зданиях. Если процедуру неправильно выполнить, то стены могут разрушиться. Трещина в стене одно из последствий неправильного крепления кровли

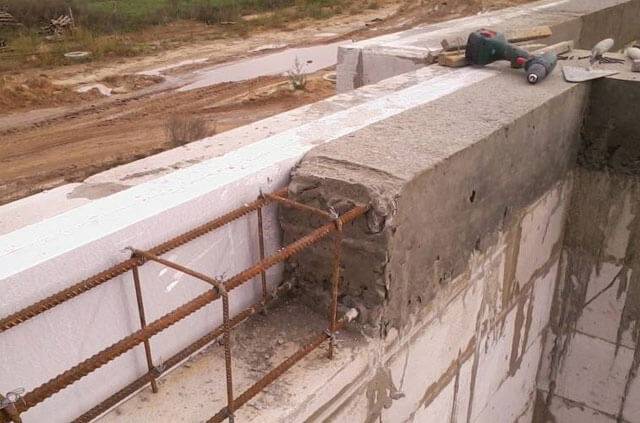

Трещина в стене одно из последствий неправильного крепления кровли

Монолитный пояс и газобетон

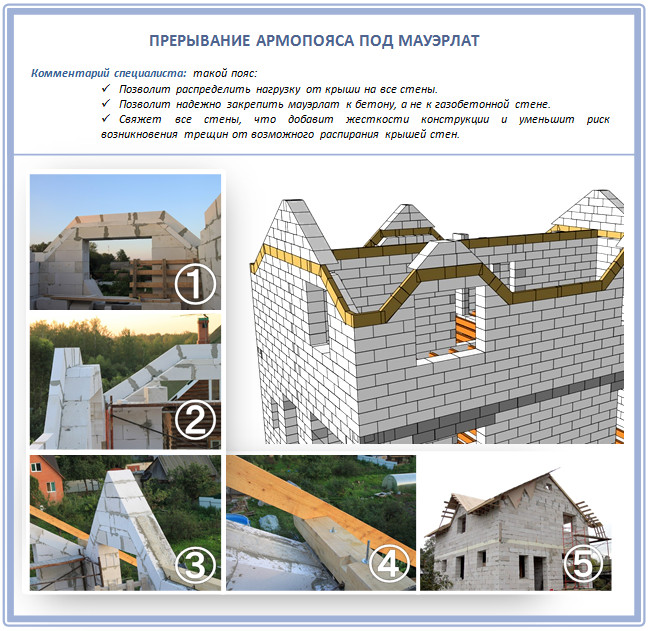

Многих интересует вопрос о креплении монолитного пояса к газобетону. Никаких особенностей тут нет.

Ставится опалубка, закладывается пространственный каркас и заливается бетоном.

Пространственный каркас состоит из нескольких стержней арматуры, перевязанной между собой, допустим, если у нас несущая арматура 10-ка А3 4 прутка, перевязку можно делать из 6-ки или из 8-ки гладкой А1. Это для того, чтобы во время бетонирования пространственный каркас держал форму.

В качестве несъемной опалубки можно использовать газобетонные У-образные блоки, подробнее об этих блоках читайте в разделе перемычки.

Строительство двухскатной крыши пошагово

Монтаж мауэрлата двухскатной крыши

Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.

Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.

Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы

Подробнее о закреплении мауэрата рассказано в данном видео

Установка стропил двухскатной крыши

После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.

Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.

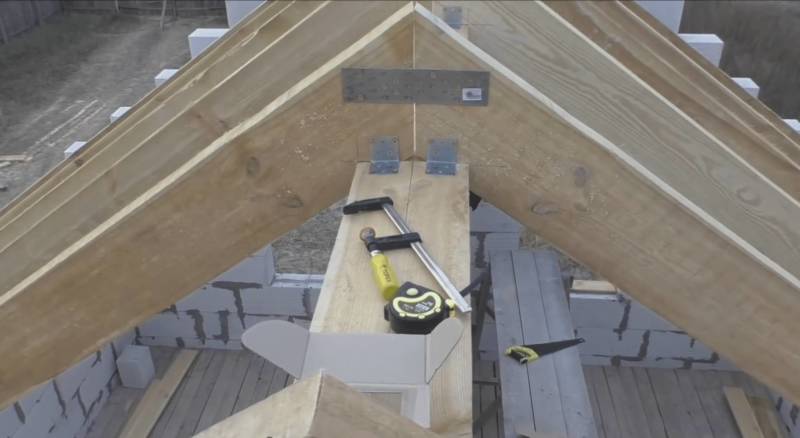

После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно)

При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб

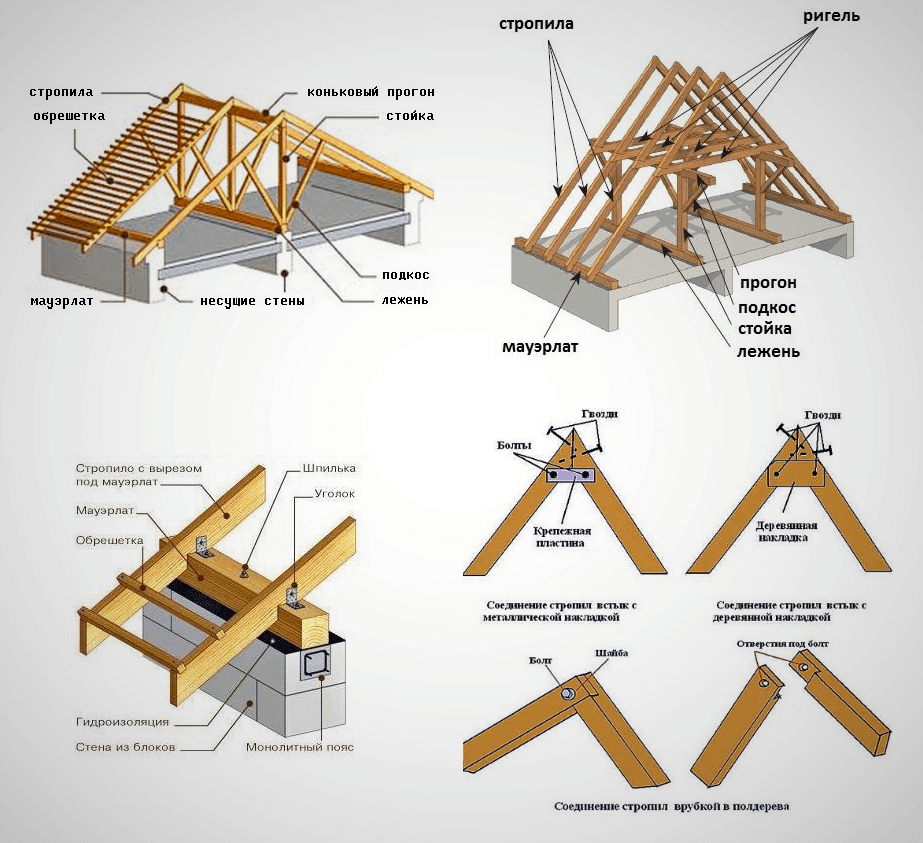

Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже

Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.

После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.

Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.

Обрешетка двухскатной крыши

Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

На заключительном этапе монтажа двухскатной крыши производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую

Внешние работы по установке крыши заканчиваются подшивкой карнизов и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и утеплению крыши, если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.

Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.

Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:

Что такое мауэрлат и зачем он нужен в стропильной системе

Прежде чем разбираться, как выполняется крепление стропил к мауэрлату, необходимо уточнить, что понимается под этими терминами.

Мауэрлат – это опорный брус по всему периметру здания. В бревенчатых и брусовых конструкциях мауэрлатом может быть крайний верхний венец сруба или отдельно закрепленный брус (бревно) меньшего сечения. В постройках из природного или искусственного камня опорный брус укладывается поверх кладки или монолитной стены и крепится к ней. В зависимости от выбранного для крыши в целом материала мауэрлат может быть деревянным или металлическим. В обоих случаях брус обязательно защищают от действия влаги – конденсата – с помощью гидроизоляционных материалов. На иллюстрации ниже мауэрлат показан коричневым цветом. Этот конструктивный элемент может быть сплошным (по всей линии стены) или состоять из отдельных кусков бруса, подкладываемых под стропильные ноги.

Стропила– несущие элементы конструкции скатной крыши. Фактически это комплекс деталей, состоящий из стропильных ног — наклонных балок, опирающихся на мауэрлат, вертикальных стоек и подкосов. Дополнительно в комплекс могут включаться подстропильные балки, которые связывают стропильные ноги внизу, и кобылки – накладные элементы на стропильные ноги для увеличения свеса крыши.

В верхней части стропила связываются коньком – горизонтальной балкой увеличенного сечения, которая держится на вертикальных стойках и разделяют крышу на отдельные скаты. Соответственно, стропила крепятся одним концом к коньку, а вторым «ложатся» на стены здания, передавая нагрузку через мауэрлат.

В зависимости от того, как передается нагрузка от стропил – только на конек и мауэрлат или же дополнительно на промежуточные опоры – различают стропила висячие и наслонные.

В первом случае опора каждой стропильной ноги идет на две точки – в местах крепления к коньку и к мауэрлату. Такой способ хорош при небольших пролетах (до 4,5 метров) и при отсутствии внутренних несущих стен.

Если же несущие стены есть и на них можно смонтировать промежуточные опоры, получается второй тип стропил – наслонные. В зависимости от того, сколько промежуточных опор используется (одна, две или больше) пролет между коньком и внешней стеной дома может составлять 6 и более метров.

Виды (шатровая, вальмовая, полувальмовая)

Основные виды четырехскатных крыш:

Шатровый тип. Крыша имеет 4 треугольных ската, вершины которых сходятся в одной точке. Обычно ее основание имеет форму квадрата, а все скаты равны по площади. Такая конструкция подходит для дома, в котором длины всех стен равны между собой. Обычно это сооружения небольшой площади. Крыша отличается особой привлекательностью.
Классический вариант – голландская вальмовая крыша. В ее основании формируется прямоугольник. Крыша напоминает двухскатную конструкцию, т.к. скаты, опирающиеся на длинные стены, сходятся вверху по линии, образуя коньковый прогон. Однако в вальмовой крыше над короткими стенами возводится не фронтон, а скаты в форме треугольника. В результате кровля составляется из 2-х трапеций и 2-х треугольников, на противоположных сторонах дома. Данная кровля обладает универсальностью. Она подходит для любых сооружений, особенно при их возведении в регионах, где значительные ветра могут дуть со всех сторон.
Полувальмовый тип. В нем вместо треугольных скатов предусматриваются более сложные конструкции, что соответственно изменяет и боковые грани трапециевидных скатов. Выделяются 2 основные разновидности – голландская и датская полувальмовая крыша. В первом случае, треугольный скат располагается вверху, но опускается не на всю высоту кровли. Нижняя часть завершается вертикальной стенкой в форме трапеции. Такая конструкция позволяет оборудовать удобный вход на чердак или окно мансарды. Во втором варианте вертикальный элемент имеет форму треугольника и расположен в верхней части. Низ выполняется в виде ската трапециевидной формы. Верхний фронтон обеспечивает возможность установки окна мансарды.

Все типы четырехскатной крыши отличаются привлекательным видом и давно пользуются популярностью за рубежом. В последнее время они находят все больше почитателей и в России.

Своими руками и без обязательного архитектурного согласования

Как правило, двухскатную крышу ставят на строениях прямоугольной или квадратной формы

Для того чтобы её поднять на сруб или каркас совершенно не нужно дополнительной техники и что самое важное, – никаких специальных разрешений от инженерно-архитектурного бюро. Необходим лишь стандартный набор: составленный своими руками чертеж, материал и время, чтобы поставить и покрыть крышу

Так, профилированный настил или листы металлочерепицы в качестве кровли беседки, создадут во время проливного или частого дождя достаточно громкий и звучный шум. А, например, волнистый ондулин, с волокнистым наполнителем в основе, шифер, стеклорубероид (или другой рулонный материал) – погасят звук стучащих капель. Дранка и камыш придадут музыке дождя экзотический шарм.

Обязательно подготовьте инструмент:

измерительную рулетку (она должна быть достаточно длинной);
острый нож с крепкой ручкой (столярный);
удобную ножовку и несколько видов полотна к ней;
топор с короткой ручкой;
прочный канат для поднятия стропил, кровельного материла;
дрель и шуруповерт (желательно аккумуляторные);
гвозди, саморезы, шурупы, болты и гайки, крепежи;
болгарку;
измерительный уровень (лучше всего использовать гидравлический, у него наименьшие отклонения параметров).

Затем следует сделать обмер будущей двухскатной кровли и определить уровень (градус, угол), под которым задумали сделать наклон скатов.

Для определения уровня можно воспользоваться вот такой табличкой:

Угол наклона крыши

Сразу можно просчитать какой материал для кровли крыши лучше использовать при том или ином угла ската:

Если задумали своими руками сделать двухскатную крышу для баньки на дачном участке, необходимо рассчитать параметры крыши.

Определение конструктивных размеров

Длину стропильных брусьев можно определить без вычислений. Для этого:

В центре фронтальной стены вертикально устанавливают временную опору с привязанным шпагатом на предполагаемой высоте конька крыши ;
Шпагат отводят к углу дома, таким образом, определяя величину ската крыши. Добавляют к этой величине 60 см на карнизный свес и получают размер стропильной балки .

Расчетные размеры висячей стропильной конструкции двухскатной крыши для дома с шириной 6 м указаны на чертеже .

Определяем количество стропильных арок. Для этого:

Делим длину строения на расстояние между опорами. Для небольшого загородного дома оптимальный шаг установки стропил – 1 м. Если длина дома — 8 м, то количество арочных конструкций составит:

Расчет для двускатной крыши ↑

Классическая двухскатная кровельная конструкция считается одной из самых простых. Стропильную систему в данном случае устраивают на подстропильных балках, уложенных с поперек мурлата небольшой подрезкой. В результате образуется треугольник, который, будучи самой жесткой геометрической фигурой, прекрасно противостоит нагрузкам.

Для матицы двухскатной крыши используют заготовки из бруса с сечением 10 на 10 см либо 15 на 15 см. Обязательным условием надежности конструкции является гидроизоляция под мауэрлат, причем последний должен проходить поверх изоляции на расстоянии по крайней мере в 0,4 м от верхней грани перекрытия. В качестве опор для прогонов выступают стойки. Их врубают в лежни с шагом в 300–500 см.

Подкос и стропильная нога должны быть почти взаимно перпендикулярны. В случаях, когда длина стропильной ноги достаточно велика, появляется необходимость в установке дополнительных подкосов, упирающихся на лежни.

Таким образом, очевидно, что при выполнении расчетов даже простейшей конструкции принимается во внимание множество факторов, от которых зависит выбор параметров материала для крепления. В любом случае в основу расчета параметров мурлата заложена способность опорного бруса выполнять свое главное предназначение – обеспечивать устойчивость и надежность скатной конструкции для двухскатной крыши

В любом случае в основу расчета параметров мурлата заложена способность опорного бруса выполнять свое главное предназначение – обеспечивать устойчивость и надежность скатной конструкции для двухскатной крыши.

На практике было проверено, что определенные значения основных параметров подходят в большинстве случаев:

Независимо от размеров его устанавливают, отступив от внешней грани стены как минимум на 5 см.

Мауэрлат: что это такое, для чего нужен ↑

В классическом варианте мауэрлат (фото ниже) это просушенный брус либо бревно, закрепленный сверху на наружные стены или армопояс по периметру дома.

При работе с металлическими фермами используют швеллер или двутавр. Мауэрлат брусового дома есть не что иное, как последний венец, который особенно тщательно зафиксирован на предыдущих.

Зная, что такое мауэрлат кровли, проще разобраться зачем нужен подобный «пояс».

во-первых, чтобы по возможности равномернее распределять сосредоточенную нагрузку, оказываемую стропильными ногами на площадь верхней обвязки стен. Как уже было отмечено, это своеобразный фундамент стропиловки крыши;
во-вторых, он служит для привязки крыши. Это особенно актуально для регионов с сильными ветрами.

Некоторые мастера рассматривают возможность возведения крыши без мауэрлата, особенно если она небольшого размера. Стропила в этом случае они фиксируют сразу к балкам перекрытия. Но насколько это оправдано,

ведь матица обеспечивает дополнительную жесткость несущей конструкции;
хотя скат и уменьшает распирающее усилие и парусность кровли, однако, вероятность того, что ее унесет сильным ветром, тем не менее, существует.

Устройство двускатной крыши своими руками

Постройка загородного дома сопряжена с немалыми расходами. Поэтому многие люди ищут варианты удешевления этого процесса за счёт использования современных материалов и технологий. В настоящее время очень популярными стали каркасные здания с двускатными кровлями. Это происходит во многом по той причине, что выполнить такую конструкцию по силам даже человеку с минимальными знаниями строительного дела при соответствующей предварительной подготовке.

Двускатная крыша образуется стропильными фермами треугольной формы, соединёнными между собой продольным верхним брусом (коньковым прогоном) и обрешёткой

Однако сооружение крыши — ответственный момент, требующий серьёзного отношения. Нужно рассчитать:

правильный угол наклона;
длину стропил;
расстояние между ними;
способы соединения различных деталей между собой.

Без опыта производства таких работ не стоит браться за сложные конструкции, но построить небольшой дом с простой двускатной крышей вполне по силам своими руками.

Обустройство армированного пояса

На торчащие из арматуры пруты после застывания бетона надевают брус. Даже на самой короткой стене в армопоясе для крепления мауэрлата должно быть минимум четыре 12-миллиметровых прута. При выборе шпилек или проволоки, пояс также нужно делать с арматурой.

Толщина бетона при обустройстве армопояса не может составлять менее 5 сантиметров. Как только смесь залита, необходимо следить за тем, чтобы в ней не образовались воздушные полости, которые можно увидеть по появившимся пузырькам.

Этот процесс нарушает однородность и прочностные показатели армопояса, а ведь на нем нужно уложить мауэрлат, по факту являющийся фундаментом крыши. Воздушные пузырьки исчезнут, если проткнуть еще не застывший бетон арматурным прутком. Через 10 – 12 дней опалубку убирают после того, как смесь застынет и станет прочной.

Далее нужно сделать гидроизоляцию. В качестве изоляционного материала на готовый армопояс укладывают рубероид.

Стандартные размеры по ГОСТу

Мауэрлат является важным элементом кровельной системы, выполняющим функцию распределения нагрузки от крыши на стены здания. Стандартные размеры мауэрлата устанавливаются в соответствии с ГОСТ и зависят от различных параметров.

Толщина мауэрлата

Толщина мауэрлата определяется в зависимости от расстояния между опорами и материала изготовления. Обычно она варьируется в диапазоне от 100 мм до 200 мм.

Ширина мауэрлата

Ширина мауэрлата часто составляет от 150 мм до 200 мм. Этот параметр может изменяться в зависимости от конструкции крыши и используемых материалов. Длина мауэрлата определяется индивидуально для каждой крыши и зависит от расстояния между опорами, а также от общей конструкции здания.

Материалы мауэрлата

Мауэрлат изготавливается из различных видов древесины, при этом должны соблюдаться требования ГОСТ к влажности и качеству материала.

Материал	Преимущества	Недостатки
Древесина хвойных пород	Недорогой, легкий, достаточно прочный	Подвержен влаге и вредителям, может требовать дополнительной обработки
Лиственничная древесина	Отличается высокой прочностью и устойчивостью к влаге	Выше стоимость, чем у хвойных пород
Бетон	Высокая прочность, долговечность, устойчивость к влаге и вредителям	Тяжелый вес, сложность установки, высокая стоимость
Металл	Высокая прочность и долговечность, устойчивость к коррозии с правильной обработкой	Тяжелый, дорогой, может требовать специализированной установки
Сращенный брус	Комбинирует преимущества древесины с улучшенной прочностью и устойчивостью к деформации	Стоимость выше, чем у обычной древесины; качество может варьироваться

Способ укладки мауэрлата

Способ укладки мауэрлата также регламентируется ГОСТ, и его выбор зависит от типа здания, кровли и используемых материалов. Стандарты ГОСТ предусматривают определенные требования к защите мауэрлата от влаги и ветра, включая использование специальных материалов и технологий.

Способы крепления стропил к мауэрлату и стойкам в деревянной крыше

Поскольку стропильные системы из дерева наиболее популярны в частном и малоэтажном строительстве, в основном мы будем рассматривать способы соединения элементов именно для деревянных конструкций.

Различают два основных вида соединений: методом врубки без дополнительных соединительных деталей и соединение с помощью крепежа. Также используются комбинированные способы – врубка с дополнительным крепежом.

Еще одно существенное различие: узлы соединений могут быть жесткими и скользящими. В первом случае стропильная нога не может смещаться относительно мауэрлата даже на несколько миллиметров, что, с учетом температурной и влажностной деформации дерева, может привести к повреждению стропильной системы в целом. Скользящие узлы креплений допускают небольшие смещения для компенсации этих деформаций.

Ниже представлены два варианта крепления – только с врубкой (запилом) и с дополнительным крепежом.

В обоих случаях обеспечивает жесткое, неподвижное положение балки. Следует заметить, что при врубке (запиле) без металлических соединительных деталей небольшая свобода перемещений все же остается – это связано с тем, что и стропило, и мауэрлат изготовлены из дерева и деформируются под действием влажности и температуры одинаково. Металлические скрепы лишают их такой возможности.

Крепление стропил к мауэрлату при использовании металлических скреп может осуществляться с одной степенью свободы или двумя.

Как видно из приведенной схемы, для одной степени свободы (то есть незначительного поворота стропильной ноги под действием нагрузок на кровельное покрытие) используется жесткое крепление в виде запила и уголка, а для двух степеней применяется ползун или уголок с креплением на один гвоздь. В этом случае стропильная нога может не только поворачиваться, но и немного смещаться вдоль своей оси.

При этом, в зависимости от того, какие элементы соединяются, используется разное количество гвоздей и способ их забивки – под прямым углом или на косую.

Скрепляемые детали	Минимальное количество гвоздей	Минимальная допустимая длина, мм	Как забивать
Стропила к коньку	3…4	60…80	Через конек в торец стропильной ноги или на косую
Балки чердачного перекрытия или стропила к мауэрлату (обвязке)	2…3	На косую
Затяжки и связи к стропилам	3	Под прямым углом

Важно: при забивании гвоздей с обоих сторон они должны идти навстречу друг другу, фактически перекрещиваться внутри балки или мауэрлата.

Монтаж мауэрлата на стену: 2 способа

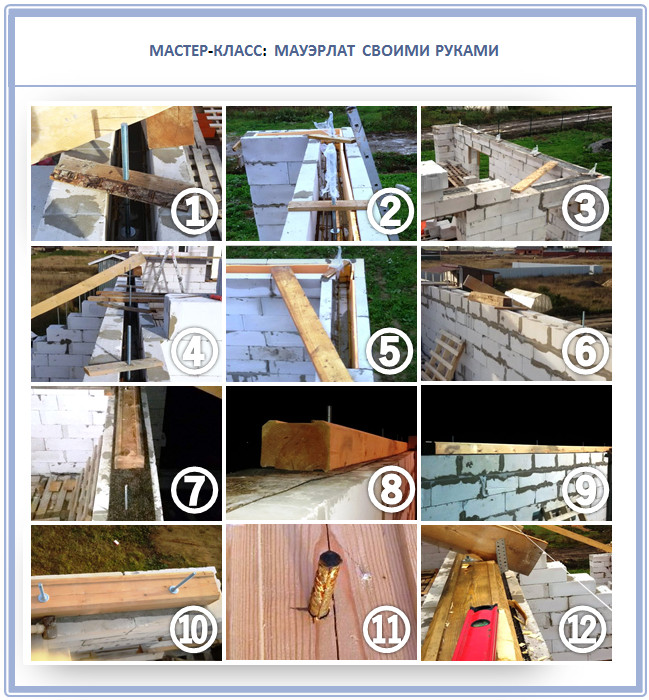

Итак, материал мы подобрали, мауэрлат изготовили. А теперь давайте определимся, нужен ли на ему армированный пояс. Сооружают таковой обычно на недостаточно прочных стенах, чтобы будущей крыше было на что опереться:

Способ #1 — монтаж без армопояса

Но, даже для прочной габаритной постройки армированный пояс лишним не будет, т.к. через него удобно делать специальные крепления мауэрлата.

Дополнительно вам во всем поможет разобраться это небольшое видео:

Сооружаем опалубку

Если же в виду какой-то особенности конструкции здания армированный пояс вам все-таки придется прерывать, тогда сделайте это по такому же удачному принципу, как в этом проекте:

Выбираем крепление

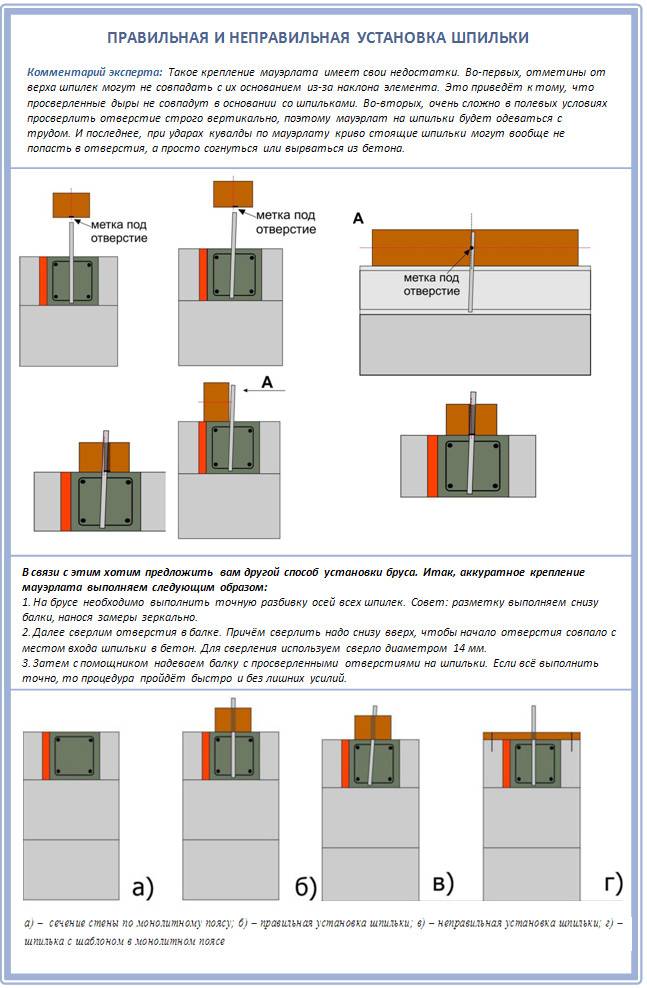

На каркасные стены и стены из сруба или бруса мауэрлат крепят шурупами, саморезами и даже обычными гвоздями. Для большей прочности используют специальные перфорированные соединители.

Как видите, ничего сложного:

И еще такой способ:

Удобны в какой-то мере также прочные металлические скобы для крепления мауэрлата:

А также не забывайте об анкерах и скрученной проволоки, которая замечательно работает на растяжение:

Делают и по-другому. Вертикально вмуровывают в армопояс не шпильки, а штыри самой арматуры так, чтобы они оказались ниже высоты мауэрлата. А к ним уже приваривают шпильки всего 4-5 см либо длинные болты с предварительно срезанными головками.

Еще один популярный способ состоит в том, что штыри или шпильки вмуровываются еще в процессе кладки в кирпичную стену. Но такая методика подходит только для небольших крыш, а для большей надежности берите шпильки более длинные.

Но в любом случае, даже если вы выбрали шпильки или проволоку, арматура в поясе должна быть.

Кладем гидроизоляцию

А вот этот пункт обязателен!

Положите на готовый армопояс слой рубероида в качестве изоляции или другой подобный ему гидроизоляционный материал. Дерево есть дерево, и лучше ему не соприкасаться с влажной древесиной.

Мауэрлат узлы крепления стропильных ног

Опирание деревянных стропил на мауэрлат может выполняться по двум технологиям :

жесткое крепление к мауэрлату;
скользящее крепление к мауэрлату.

При жестком креплении полностью исключаются любые виды смещения стропильной ноги, которая упирается в мауэрлат (изгибы, сдвиги, кручение). С этой целью при монтаже стропильной системы кровли установка стропил может выполняться с применением подшивного бруска, который предотвращает соскальзывание стропильной ноги в месте опирания. Боковые сдвиги при этом методе соединения исключаются благодаря установке металлических уголков.

Во втором варианте жесткого крепления стропильной ноги на мауэрлат необходимо выполнить запил (седло) в нижней части стропильного бруса или доски. Плоскость опирания должна быть горизонтальной, для этого запил в стропилах производится под углом, соответствующим наклону ската. Для фиксации узла с обеих сторон стропила под углом вбивается по гвоздю (внутри мауэрлата они должны быть скрещенными), сверху вертикально через стропило в мауэрлат вбивается третий гвоздь.

Скользящее крепление обычно используется при возведении стропильной системы на доме из бруса или бревна. Основанием для опирания стропильных ног в этом случае служит не мауэрлат, а верхний венец сруба. Чтобы избежать деформации крыши при усадке дома, необходимо выполнить узел с определенной степенью свободы для стропильной ноги. Нередко с этой целью используется специальный крепежный элемент из металла – скользящая опора («салазки»). Его верхняя часть представляет собой петлю, которая смещается по направляющей, закрепленной на стропильной ноге, при изменении геометрии сруба.

Используются и другие методы монтажа скользящего узла. В стропильной ноге выполняется запил, балка устанавливается срезом на верхний венец, после чего закрепляется одним из способов :

посредством одного вертикально забитого гвоздя;
с помощью забитых с двух сторон гвоздей, скрещивающихся в мауэрлате;
посредством скобы;
выполнив единичную фиксацию стальными крепежными пластинами.

Такой метод крепления оставляет возможность элементам системы смещаться друг относительно друга при изменении геометрии строительных конструкций.

Коньковые соединения

Устройство стропильной системы кровли с двумя скатами подразумевает наличие в верхней части крыши горизонтального ребра, образованного в результате примыкания скатов – конька. Коньковый узел может выполняться несколькими способами, выбор зависит от типа стропильной системы и особенностей самого здания.

Наслонная конструкция подразумевает крепление стропильных ног на коньковый прогон – горизонтальную балку, расположенную на стойках параллельно длинным стенам дома. Верхние концы стропильных ног следует запилить под углом, соответствующим углу наклона скатов. Примыкания срезанных торцов стропил к коньку должны быть максимально плотными. В качестве крепежных элементов используются гвозди. Наслонные стропила применяются, если есть возможность установить на внутренней стене или столбчатых опорах стойки для крепления конькового прогона. Кроме того, стены должны быть оснащены мауэрлатом для опирания стропил.

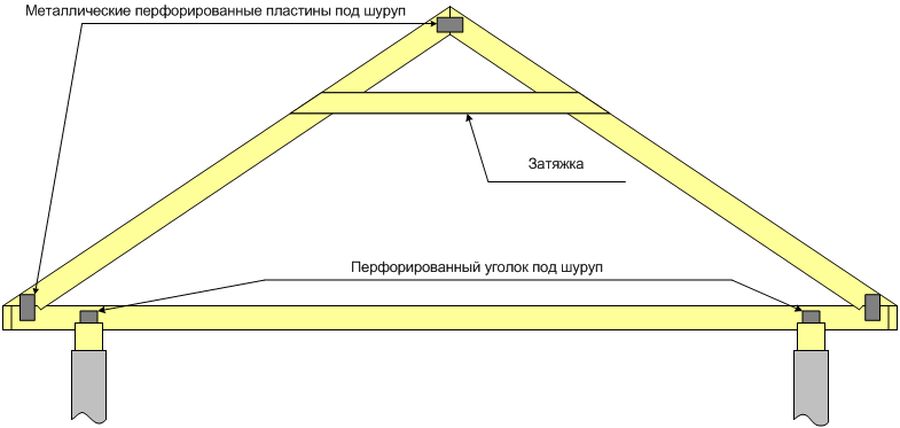

Сборка стропильной фермы висячего типа требует соединить верхние концы пары стропильных ног. Для этого торец каждого из стропил подрезается под углом, равным углу наклона крыши, балки соединяются плоскостями срезов — требуется обеспечить плотность их примыкания. Фиксируются при помощи двух гвоздей, забитых под углом в верхние плоскости стропил. Затем с каждой стороны прибивается по деревянной накладке или металлической пластине, которые закрывают место стыка.

Чтобы обеспечить коньку необходимую прочность, может выполняться врубка в полдерева: в этом случае вместо плоскости сопряжения соединения встык, стропила соединяются уступом. Далее сверлится сквозное отверстие под шпильку или болт диаметром 12 или 14 мм, для крепления используются гайки с широкими шайбами.

Если на стене сруба предстоит установить скользящие опоры или создать примыкания (сопряжения стропила с мауэрлатом) с некоторой степенью свободы, коньку следует уделить особое внимание. Рекомендуется выполнить подвижный узел соединения, чтобы крыша не деформировалась при неравномерной усадке сооружения. С этой целью концы стропил соединяются металлическим пластинчатым шарниром

С этой целью концы стропил соединяются металлическим пластинчатым шарниром

С этой целью концы стропил соединяются металлическим пластинчатым шарниром.

Сложные крыши

Чем больше скатов и, соответственно, их пересечений имеет крыша, тем больше усложняется стропильная система. Так, в многощипцовых конструкциях часть стропил опирается не на конек (прогон), а на балку ендовы. Такие балки называются накосными стропилами ендовы, их необходимо подгонять по месту и жестко скреплять для предотвращения перекоса конструкции в целом.

Для используются не только прямые (расположенные под прямым углом к коньку и мауэрлату), но и диагональные стропила – по линиям пересечения скатов. На них опирается часть прямых стропил. Здесь также оптимален жесткий узел крепления.

В шатровых крышах большая часть стропил является именно диагональными, и все прямые (нарожники) опираются на них. За счет этого особенно важна точная подгонка запилов и усиленные крепления.

В арочных крышах вместо прямых балок стропил применяются изогнутые шпангоуты, собранные из отдельных ламелей. Количество вертикальных стоек при такой конструкции заметно возрастает, поскольку необходимо более равномерно распределить нагрузку по изогнутому составному элементу. Опирание таких арочных стропил только жесткое, с запилом.

Предназначение мауэрлата

Мауэрлат служит для того чтобы надежно связать между собой коробку дома и конструкцию крыши и кровли. Кроме того, он предназначен для равномерного распределения по всему периметру строения статических нагрузок от веса крыши, состоящей из массивной стропильной системы и кровельного «пирога».

Мауэрлат одновременно выполняет сразу несколько функций

Еще одной задачей, которую призван выполнить этот элемент стропильной системы является противодействие нагрузке от парусности крыши, которая может способствовать повреждению конструкции или даже ее срыва во время сильного ветра. Одним словом, крыша «привязывается» к стенам.

Можно встретить крыши, стропила которых уложены на верхнюю часть стен или закреплены к балкам перекрытия без установки мауэрлата. В этом случае нагрузка от стропильных ног будет сконцентрирована в местах их опоры без распределения на всю стену, что может со временем привести к повреждениям стеновой конструкции.

Так как мауэрлат – это связующее звено между конструкциями, изготовленными из разных по характеристикам материалов, и на него выпадают высокие нагрузки, к его монтажу нужно подойти с особой ответственностью.

Мауэрлат для двухскатной крыши своими руками: делаем крепление мауэрлата двухскатной крыши по инструкции
