Мауэрлат на газобетон без армопояса: пошаговое крепление мауэрлата к газобетону с фото инструкцией

Методика крепления конструкции с наличием армопояса

Выбирая газобетон для возведения стен нужно понимать, что коробка дома из него не справится с возложенной на нее тяжестью кровли. Возведение армированного пояса поможет ей справиться с этой проблемой.

Габариты армопояса и его предназначение

Армопояс – это железобетонная замкнутая конструкция, которая обволакивает постройку периметрически (то есть вокруг всего здания). Задачи, выдвигаемые к нему:

• защита от деформирования стен;
• дополнительная жесткость газобетонной постройке;
• регулировка нагрузки на все поверхности стен равномерно.

Армопояс – это некий фундамент, предназначенный для крыши здания. Его габариты выбираются в соответствии с шириной стенок и равняются приблизительно 25 см. крайний ряд должен выкладываться блоками наподобие английской буквы U. Они же впоследствии будут выполнять задачу опалубки при заливке бетона.

Установка армопояса

Пошаговая технология производства армопояса следующая:

1. Вначале следует соорудить по периметру дома опалубку.
2. Следом производится армопояс из монолитных блоков.
3. Потом собирается каркас из арматурных прутьев.
4. Устанавливаются шпильки для крепления.
5. Теперь все надо залить бетонным раствором.
6. Когда он застынет, опалубку надо снять.

После завершения возведения армопояса и снятия опалубки можно будет приступить к установке мауэрлата.

Как правильно установить и зафиксировать мауэрлат

Этот элемент и стропильная система должны состоять из одинаковых материалов.

Перед тем,как установить на газобетоне мауэрлат, нужно не забыть обработать его антисептическими веществами. Затем обернуть пластом гидроизоляционного материала типа: гидроизол, стекломастэластоизол.

Мауэрлат фиксируется к стеночной конструкции шпильками, железной проволокой либо анкерами. Если он произведен из дерева, то зафиксировать его можно специальными металлическими скобами.

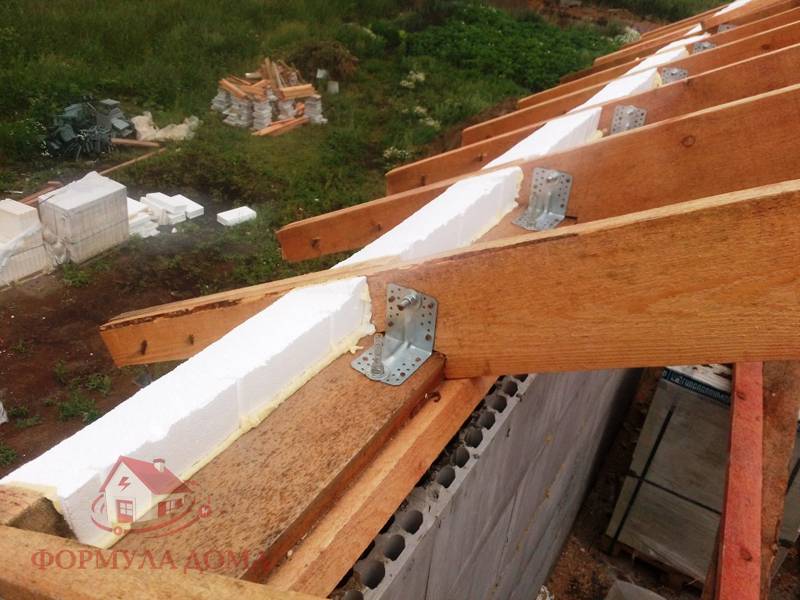

После этого необходимо будет скрепить мауэрлат стропилу. Соединение осуществляется методом врезки, врубки или запила не больше чем на 25% толщины. Фиксируется болтами, саморезами, специальными уголками, стальными пластинами.

Технология установки без армопояса

В требованиях СНиП говорится, что установка мауэрлата на газобетонный дом без армированного пояса в принципе недопустима. Разрешается это делать лишь редких случаях. Это можно пояснить тем, что газобетонное строение не в силах справиться с распорной снеговой нагрузкой, динамической и ветровой. Армопояс служит существенной защитой от деформации. В качестве исключения мауэрлат разрешается крепить на строение без армопояса.

Этот вариант возведения ускорит и удешевит процесс строительства. Но в этом случае следует придерживаться нижеприведенных требований:

• для основы выбирается легкий, но более крупный брус, имеющий сечение как минимум 20 см;
• его следует усилить стальными элементами: металлическим профилем, гвоздями либо замками;
• климат, где осуществляется строительство не суровый и снеговые или ветровые нагрузки бывают, но незначительной силы.
• Мауэрлат следует расположить в отношении наружной кромки в несущих стенках на дистанции 0,5 — 1 см. Фиксируется мауэрлат химическими анкерами, проволокой из стали или специальными шпильками.

Очень важно перед установкой мауэрлата на газобетон,

точно подсчитать количество крепежей, а также расстояние между двумя соседствующими крепежами

Нужно понимать, что эксплуатационный срок кровли напрямую и во многом зависит от прочности и правильной установки мауэрлата. А по сему нельзя допускать погрешностей даже, на первый взгляд, незначительные. Только так кровля не станет причиной деформации дома, а будет служить надежной защитой от внешних и погодных факторов. Доверять эту работу нужно опытным застройщикам и кровельщикам.

Как закрепить мауэрлат к газобетону без армопояса?

На сайтах производителей встречаются противоречивые заявления относительно необходимости при возведении постройки из газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать предполагаемую нагрузку. Другие, напротив, предлагают подстраховаться. Однако все производители и строители уверены в том, что пористые материалы отрицательно реагируют на точечную нагрузку.
Поэтому необходимо её равномерно распределять. Если по какой-либо причине устройство армопояса не представляется возможным, необходимо использовать . Это продлит срок службы строения.

Мауэрлат чаще всего изготавливают из того же материала, что и стропила, – металл (швеллер, двутавр) или древесина (брус)

Второй этап, формирование закладных элементов армопояса

Основной деталью усиливающего пояса является стальной каркас из арматуры. Как только будет готова форма под заливку, можно приступать к изготовлению закладки. Многие специалисты утверждают, что армопояс, заливаемый под мауэрлат, работает только на изгиб, подобно балке, уложенной на краевые опоры. В этом случае стальные прутья арматуры лучше всего уложить на дно формы. Но подобный, почти идеальный вариант нагружения армопояса встречается достаточно редко, только в простейших постройках квадратной или прямоугольной формы.

В обычных постройках из газобетона предугадать, как поведет себя бетонный пояс, армированный подобным образом, довольно сложно. Поэтому мастера предпочитают вязать арматуру в виде каркаса из четырех прутьев, как это делается при изготовлении фундамента.

Чтобы упростить и ускорить процесс вязки, предварительно заготавливают опорные рамки, как на фото. Они помогают собрать каркас за несколько минут.

Важно! Из соображений прочности арматурные прутки должны располагаться на расстоянии не менее 3 см от стен формы из газобетона, поэтому каркас выставляют на проволочных опорах или пластиковых «стульчиках»

Виды креплений мауэрлата

Многие годы отдавалось предпочтение креплению вязальной проволокой. Однако технологии не стоят на месте. Хотя и создано довольно много вариантов, каждый из которых облегчает и ускоряет процесс, но не все из них одинаково эффективны.

Стальная проволока

Она же вязальная проволока, толщиной минимум в 5 мм. Старый, но вполне надежный способ. Длина выбирается такой, чтобы обхватывала несколько рядов кирпичей или балок вместе с маточным бревном. Проволока стягивается, ее концы закрепляются и лишнее отрезается. Необходимо учитывать некоторые недостатки.

Во-первых, это внешний вид. Постепенно появляется ржавчина, которую ничем не убрать. Во-вторых, материал неконтролируемый: сила стягивания применяется наугад, в результате чего легко повредить деревянные балки. Сама проволока растягивается, и натяжение ослабевает, что может негативно сказаться впоследствии. Плюсом является универсальность в использовании: подходит для крепления мауэрлата к пеноблоку, древесине, кирпичу.

Металлические шпильки (стержни)

Современный надежный способ. Шпильки уберегают конструкцию от смещения в стороны, которое возникает из-за ветра. Представляют собой стержень диаметром до 52 мм с наружной резьбой. Закрепляются с помощью гайки. Металлические стержни продаются даже метровые, поэтому их удобно разрезать на нужную длину.

Шпильки замуровывают в стену сквозь кирпич, блоки или брус за несколько рядов до окончания кладки. Такой непростой способ оправдан высокой надежностью. Есть гарантия на прочность даже самых сложных конструкций крыш.

Анкеры

Стандартный металлический

Практически универсальный метод, надежный и простой в применении при креплении мауэрлата к армопоясу. Специально для такого вида работ выпускаются длинные анкеры с большим диаметром. На готовую стену устанавливается матица. В ней и в стене высверливаются перфоратором вертикальные отверстия, в которые вставляют анкеры. С помощью молотка они забиваются, а далее стягиваются гайками.

Но есть ограничение: крепление мауэрлата к армопоясу анкерами не производится на пустотелый материал стен. Например, кирпич с пустотами внутри — в нем анкер не сможет закрепиться.

Химический анкер

Подходит для непрочных поверхностей в условиях, когда необходимо надежное крепление. Состоит из металлического крепежа (арматура с резьбой, шпилька) и клеевого состава разных типов:

• синтетическая смола, полученная из полиуретана, полиэфира или акрила;
• кварцевый песок и цемент;
• отвердитель.

Установка шпилек под мауэрлат

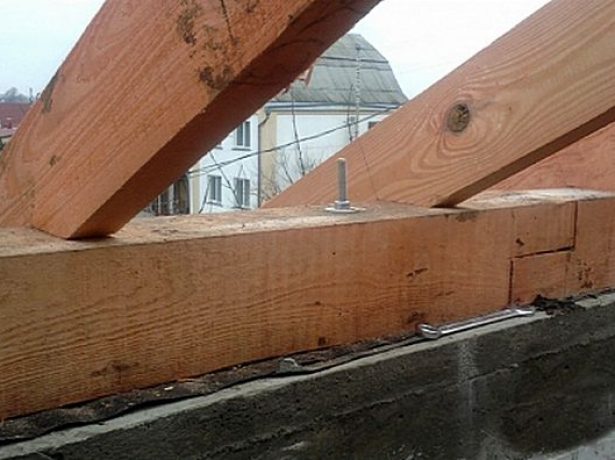

После того, как был смонтирован и уложен армокаркас, необходимо установить шпильки с шагом примерно в 50 см., смотрите, чтобы шпильки не попадали на стропила. Для крепежа шпилек высверливается отверстие по центру газобетона глубиной 10 см, вставляется туда шпилька, и накручивается гайка до упора.

Важный совет! Чтобы верхняя часть резьбы шпильки не замазалась в бетоне, ее нужно обмотать скотчем, иначе вы не сможете нормально накрутить гайку для прижатия мауэрлата.

Далее армопояс заливается бетоном, бетон твердеет, и шпильки прочно удерживаются.

Следующим этапом является гидроизоляция мауэрлата от бетона и установка его на шпильки. В мауэрлате предварительно высверливаются отверстия под шпильки. При закреплении гайкой, не забывайте про шайбу.

Способы крепления

Оптимальным считается крепление заподлицо данного материала с внутренней поверхностью стенок дома. Категорически не рекомендуется укладывать мауэрлат на дом ближе 5-6 см от внешней плоскости стен.

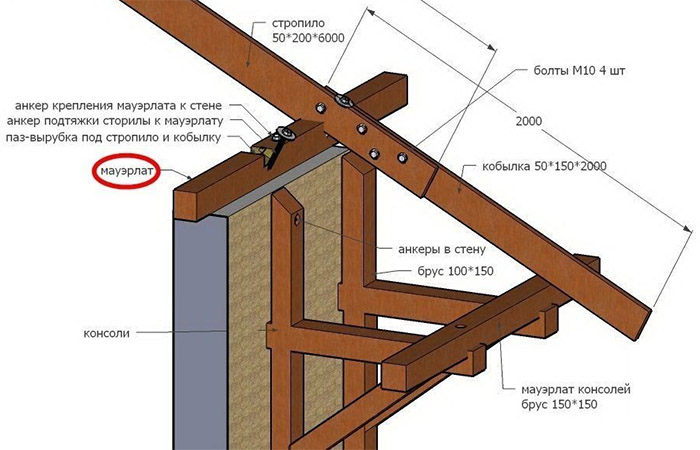

Схема крепления мауэрлата к армопоясу.

1. Мауэрлат обязательно крепить к стенке строения. При этом снаружи рекомендуется сделать защитное заграждение для мауэрлата, желательно из кирпичной кладки. Не следует забывать и про гидроизоляцию, она необходима для защиты дерева. Не стоит особенно переусердствовать, хватит и двух слоев рубероида.
2. Непосредственно способов крепления такой конструкции, как мауэрлат, на дом существует несколько. Если стены кирпичные – в кладку, на несколько (2-3) рядов ниже самого верхнего ряда стены вмуровывают деревянные бруски.
3. Именно к данным брускам впоследствии будет осуществлен крепеж мауэрлата при помощи скоб. При строительстве крыш для домов, построенных из керамзитобетонных либо пенобетонных, газосиликатных блоков, под крышей следует сделать железобетонный пояс.
4. Во время заливки данного пояса в него необходимо заложить резьбовые шпильки. После этого в мауэрлатных брусьях высверливают отверстия под данные шпильки и уже непосредственно на них устанавливают брусья, которые притягивают к стенкам дома гайками с шайбами.

Наиболее распространенным являются шпильки диаметром 1 2 – 1 6 мм. Их необходимо устанавливать не реже чем через 1,6-2 м.

Существует и крепеж мауэрлата на дом при помощи шпилек, предназначенный для кирпичных стенок. Так, во время строительства стен шпильки вмуровывают в кирпичную кладку так, чтобы глубина была минимум в 3 ряда кирпичей.

Схема укладки мауэрлата.

Для экономии вместо шпилек рекомендуют вмуровывать простую арматуру, приваривая гайки к ней сваркой. В том же ряду кирпичной кладки, где в дом вмуровываются шпильки (арматура), необходимо вложить толстую (3-6 мм), стальную проволоку, концы которой должны иметь достаточную длину для того, чтобы обвязать мауэрлат.

Отметим, что зачастую во время установки такой конструкции, как мауэрлат, возникает необходимость срастить брусья. Делают это зарезкой брусьев в полдерева, с последующим их скреплением болтами или гвоздями.

1. Одним из наиболее популярных в последнее время является крепление мауэрлата, при котором используются исключительно обрезные доски размером 50х150 мм (как правило, до 6 0 х 1 6 0 мм).
2. Изначально необходимо разложить на стены один ряд досок, после чего закрепить их на дом при помощи анкерных винтов (не болтов, поскольку их головки будут выступать). Длина анкеров должна быть не меньше 20 см.
3. Отверстия в железобетонном поясе либо кирпичной кладке проделываются при помощи перфоратора, просверлив предварительно доску обычным сверлом. Затем необходимо разложить на дом следующий ряд досок, прибив их к первому ряду при помощи простых 100 мм гвоздей.
4. Стыки досок следует сделать в других местах, осуществив, таким образом, перевязку. В углах доски также нужно укладывать с перевязкой. В результате получится мауэрлат, толщина которого 100 мм, что вполне достаточно.

Данный способ крепления мауэрлата на дом, особенно к керамзитобетонным блокам, пользуется популярностью по нескольким причинам. Прежде всего, на высоту доски поднимать намного легче, чем брусья. Следующая причина – отсутствует необходимость осуществлять зарезку в полдерева.

Возможные способы крепежа

В зависимости от типа обвязочной схемы выбирается один из двух вариантов крепления мауэрлата к газобетону: заливка монолитного ж/б пояса по всему периметру здания или размещение фиксирующих элементов непосредственно в кладку или блоки. Первый метод помимо обеспечения максимальной надежности способствует перераспределению нагрузок, выравнивает стены и защищает их от деформаций, включая усадочные. Наличие армопояса обязательно при ведении строительства в районах с сейсмической активностью, возведении домов из газобетона свыше одного этажа, использовании тяжелых кровельных материалов, сложной формы крыши.

Стандартная инструкция по его закладке включает следующие этапы:

Подготовительный: расчет крепежей и подбор интервала между ними. Основным руководством служит схема размещения стропил: при равном числе точки крепления к мауэрлату не должны совпадать с местами закрутки шпилек.

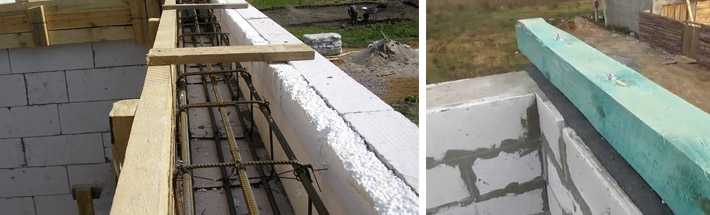

Укладка U-образных блоков поверх последнего ряда по всему периметру стены из газобетона. Они выполняют роль опалубки, рекомендуемая ширина – от 25 см.
Сборка армирующего каркаса из прутьев толщиной от 10 мм. На этом этапе предусматривается закладка шпилек для фиксации мауэрлата с интервалом не более 1 м, строго вертикально, с привязкой проволокой к основным рядам

Особое внимание уделяется углам, на этих участках металлические стержни загибают на длину не менее ширины пояса. Аналогичные действия повторяют по всему периметру несущих стен, включая фронтоны и перегородки.
Организация утепляющей прослойки из уплотненного пенополистирола. Ее размещают ближе к наружному краю газобетонной стены.
Заливка внутренней полости бетоном с маркой прочности не ниже М200, уплотнение, удаление излишков и тщательное выравнивание верхнего слоя

Накрытие полиэтиленом и стандартный влажностной уход в течение первых дней.

Ее размещают ближе к наружному краю газобетонной стены.
Заливка внутренней полости бетоном с маркой прочности не ниже М200, уплотнение, удаление излишков и тщательное выравнивание верхнего слоя. Накрытие полиэтиленом и стандартный влажностной уход в течение первых дней.

Приступать к следующему этапу привязки мауэрлата к стенам из газобетона можно через неделю. Снимаются все опалубочные конструкции (их используют при заливке монолитной железобетонной подушки по всему периметру и ширине, такое исполнение характерно для кирпичных кладок, но иногда применяется и для домов из газосиликата). Далее поверх верхней стороны, контактирующей с будущим мауэрлатом, настилается или обмазывается 2 слоя гидроизоляции, этот этап пропускать нельзя. На обработанном антисептиками и антипиренами и хорошо просушенном деревянном брусе отмечаются точки крепления. Проще всего это сделать, приложив его к армопоясу поверх шпилек и ударив кувалдой, отверстия сверлятся согласно диаметру стержней (не менее 14 мм). После этого остается лишь прикрепить мауэрлат к газобетонной стене и закрутить его гайками или шайбами.

Завершающие этапы работ сложно выполнить самому, потребуются силы как минимум 2 человек. Помимо капитальных стен армопояс монтируется на любых участках, на которые опираются элементы кровли (например, коньковые стойки или лежни). При отсутствии опыта стоит просмотреть видео-инструкции на тему «как правильно крепить мауэрлат». При необходимости устранения ошибок, возникших в процессе кладки, лучше обратиться к специалистам, как минимум за консультацией. Монтаж стропил возможен только по окончании всех работ по фиксации мауэрлата и проверки качества соединений.

Зачем нужен армопояс, нужен ли он под крышу

Роль данного армирования для достижения общей прочности здания сложно переоценить. Вначале нужно разобраться, для чего именно используют армопояс под мауэрлат.

Любое здание подвергается целому ряду нагрузок:

1. Вертикальные
   . Их создает кровля своим весом, а также такие атмосферные явления, как снег, ветер и дождь.
2. Распорные
   . Их провоцируют опирающиеся на стену стропилины. Такая нагрузка действует на раздвижение здания, возрастая по мере того, как увеличивается кровельная нагрузка.

Определенные современные материалы весьма плохо воспринимают точечное воздействие, которое их разрушает. К ним можно отнести керамзитобетонные стены, для которых обустройство армопояса под крышу является необходимой мерой. Поэтому при возведении зданий из подобных материалов наличие подобной конструкции является естественной деталью. Однако бывают ситуации, когда возникают трудности с ее монтажом. В таких случаях мауэрлат на пеноблоки или керамзитоблоки крепится химическими анкерами.

Причины такого подхода могут быть следующими:

• Сверление отверстий для шпилек в ячеистых блоках может провоцировать их разрушение или появление трещин.
• Висячими стропилами создается разная нагрузка по целому ряду направлений: это может привести к разъезжанию блоков, а также деформации стен и крыши.
• При непосредственной укладке стропилин на пенобетонные блоки требуется идеальное положение уровня кровли. В противном случае из-за возникающей точечной нагрузки пеноблоки могут претерпевать различного рода разрушения. Во избежание подобных явлений мауэрлат принято оснащать армопоясом.

Кирпичные стены имеют высокую механическую прочность. Мауэрлат на них крепится обычными анкерами и закладными элементами. Исключение составляют лишь регионы, где наблюдается сейсмическая активность: там вопрос, нужен ли армопояс под крышу, обычно не стоит. Наличие армопояса под мауэрлат в таком случае обязательно и для кирпичных зданий.

Предназначение армирующего пояса на практике сводится к следующим функциям:

1. Стены не деформируются в случае подвижек грунта, или, когда происходит его неравномерная усадка. Параметры здания сохраняются в исходных пределах.
2. Способствует выравниванию стен по горизонтали, исправлению погрешность при их укладке.
3. Конструкция становится более жесткой.
4. Все возникающие на несущих стенах нагрузки получают равномерное распределение.
5. Хорошая механическая прочность армирующего пояса позволяет применять его для надежной фиксации наиболее важных элементов, в том числе и мауэрлата.

Крепление химическими анкерами

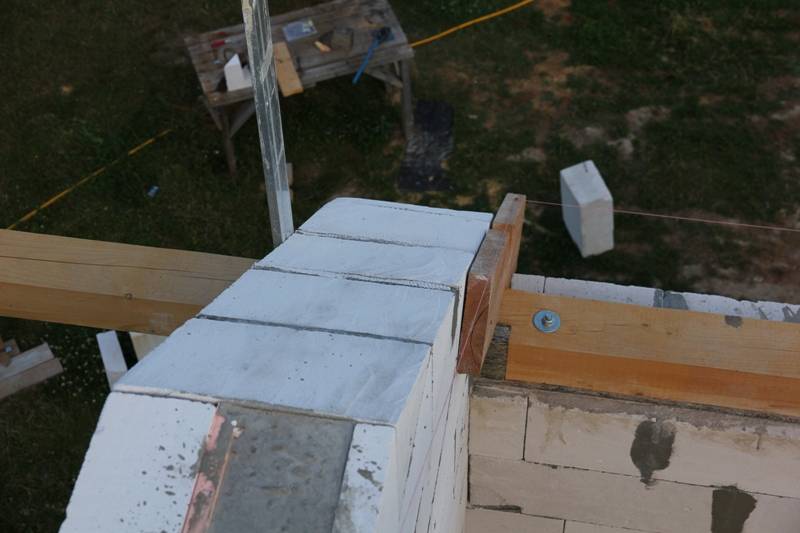

Относительно новый способ позволяет закрепить брус или доску практически в любом месте стены из газобетона. Для удержания мауэрлата используются резьбовые анкера, но заворачиваются они не в тело газобетона, а в специальную полость, залитую быстротвердеющей смолой.

Предварительно выполняется разметка на стенах точек, в которых планируется закрепить брус. Далее доски мауэрлата демонтируются, а в газобетоне сверлятся отверстия под обустройство химических пробок. Чтобы анкерный болт прочно держался в толще газобетона, необходимо, чтобы диаметр полости пробки был не менее 35 мм.

Полость под заливку самотвердеющей смолы вырезают с помощью специального приспособления. Косая фреза представляет собой сверло с отогнутой под углом в 15 о режущей кромкой. Насадку устанавливают на дрель и последовательно, в несколько проходов высверливают в газобетоне полость под пробку конической формы.

Прежде чем закрепить анкер, отверстие продувают воздухом. Можно использовать ручной насос для накачки шин или любое подобное приспособление. Далее на отверстии необходимо закрепить пластиковую насадку, через которую шприцом задавливают смолу, смешанную с отвердителем.

Через 10 минут необходимо завернуть анкерный болт, выровнять его по вертикали и временно закрепить до окончательного отверждения пластика. Перед установкой анкер нужно тщательно очистить от пыли и обезжирить растворителем. Еще через час мауэрлат можно закрепить на газобетоне. Преимущество химических анкеров заключается в простой технологии и высокой надежности крепежа, без использования армопояса. Минусом остается высокая стоимость самотвердеющей смолы и невозможность закрепить мауэрлат при температурах ниже 15 о С.

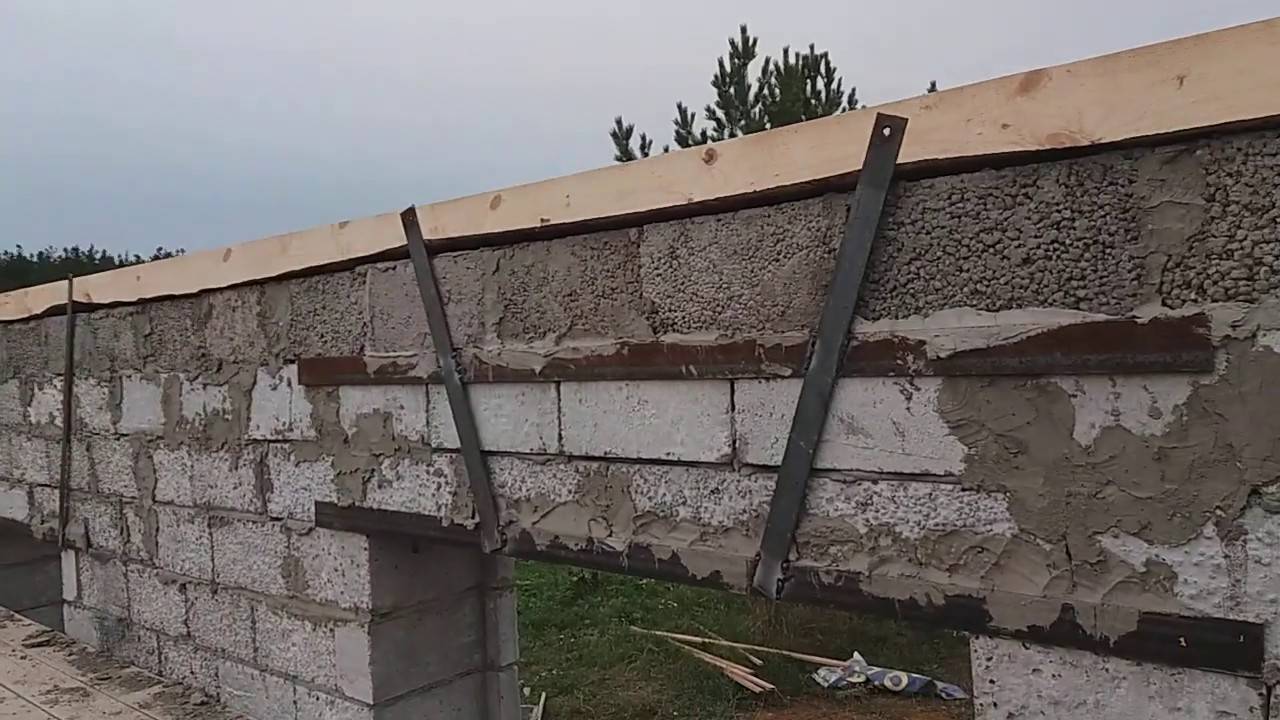

Как правильно крепить мауэрлат без армопояса?

Если сооружение армирующего пояса практически невозможно, то крепление к стене одноэтажного дома из газобетона осуществляется без него.

Существует несколько видов крепежей, которые вполне возможно выполнить своими руками с помощью:

• стальной проволоки;
• анкеров;
• шпилек;
• нагелей.

Также последующее крепление мауэрлата к газобетону может осуществляться двумя способами:

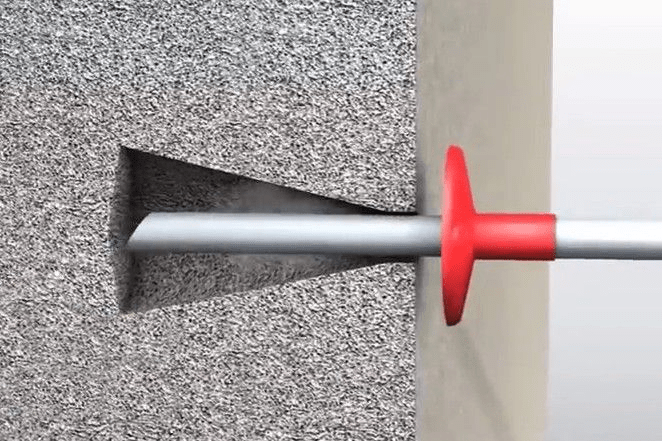

1. Механический – с помощью болтов с резьбой М 12-14 и дюбелей со специальными гарпунами. После ввинчивания элементов в основание детали дюбеля расширяются в ячеистых блоках газобетона, надежно схватываясь внутри. Отрицательная сторона такого способа – высокая стоимость метизов.

Химический анкер дает более стойкое соединение по сравнению с механическим. Такие пригодны к использованию в тонкостенных конструкциях, так как не дают распирания. Таким образом, обеспечивается дополнительная гидро- и теплоизоляция газобетона. Единственный недостаток – невозможность проведения при необходимости сварочных работ, в силу разрушения полимерной смолы под действием высоких температур.

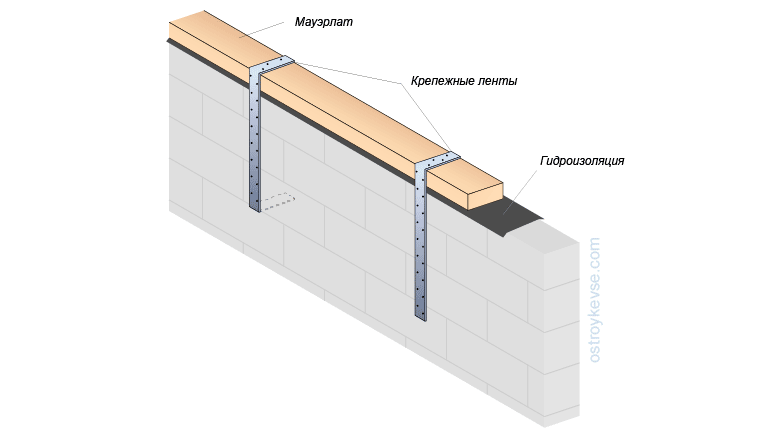

Наилучший вариант крепления без армопояса и самый простой – стальная проволока. В данном случае схема действий следующая: за 3-4 ряда блоков до края стены она складывается пополам и продевается под кирпичами так, чтобы концы свободно выходили наружу. Длина струны рассчитывается с запасом, чтобы ее хватило продеть через просверленные отверстия в брусе на расстоянии 25-30 см и скрутить как можно плотнее между собой. Количество обвязок должно соответствовать числу стропил.

Анкерное крепление применяется при отсутствии армирующего пояса, но чаще всего используют в комплекте с его возведением. Тогда технология монтажа будет отличаться заменой бетонируемых шпилек на установку анкеров с гарпунными дюбелями после схватывания раствора либо с подвязкой в арматурный каркас.

Крепление шпильками выполняется, когда строение и крыша небольших размеров и давление на опору не предполагает больших нагрузок. Самостоятельно этот процесс выполняется с помощью болтов или специальных металлических Г-образных или Т-образных прутов длинной не менее 1 м и диаметром 8-24 мм. Подобные стальные элементы вмуровываются в стену за 2-3 ряда кладки до верхнего края.

Инструкция по креплению опоры нагелями подразумевает использование деревянных пробок, предварительно обработанных влагозащитными средствами. Такие приспособления монтируют в стену из газобетона либо закрепляют под самым брусом. Мауэрлат фиксируют металлическими скобами. Количество крепежей должно быть равно числу стропил.

Советы и общие инструкции

1. создание дополнительной оси жесткости;

2. препятствие деформации и нарушения геометрии строения во время сезонной усадки;

3. выравнивание поверхности стен по горизонтали, к примеру, при неровностях кладки;

4. равномерное распределение статической нагрузки на каркас здания.

При использовании шпилек и анкеров немаловажно правильно подготовить отверстия. Выверять строгую вертикаль для надежной фиксации

В особенности для химического способа закрепки, где после сверления необходима тщательная очистка и промывка дыр для лучшего схватывания реагента. В некоторых случаях дрелью создается конусообразное расширение для вхождения большего количества клеящей массы и соответственно более прочного соединения.

Одно из важных условий: перед креплением деревянной опоры прокладывается гидроизоляция из битумно-полимерного материала. Рубероид в данном случае применяется реже, как и полиэтиленовая пленка. Дело в том, что при контакте материалов дерево – бетон происходит активный процесс гниения деревянной составляющей. В силу этого рекомендуется прокладывать мауэрлат современными гидроизоляционными материалами в два слоя.
