Металлический гараж своими руками: самостоятельная сборка гаража, чертежи

Начало работ – закладка фундамента

Каркасный гараж из металла считается легкой конструкцией. По этой причине основание под него может быть самым простым. Если почва на участке, где планируется строительство автодома, не имеет никаких проблем (нет просадок и сдвигов грунта), разрешается обустраивать элементарный столбчатый фундамент. При его сооружении вам нужно всего лишь установить опоры из профильной трубы по углам конструкции. Длина таких столбиков должна равняться высоте стеновых поверхностей возводимого гаража. После обустройства фундамента вам предстоит произвести обшивку труб-опор профлистом и получить в свое распоряжение отличный автодом.

Закладка фундамента для гаража

Заметим, что столбчатые основания подходят для гаражей, которые не планируется эксплуатировать слишком длительное время. При необходимости подобный каркасный автоангар из труб и профилированных листов легко демонтируется, разбирается своими руками и перевозится на новое место. В случаях, когда строительство гаража выполняется на века, к вопросу обустройства основания под него нужно подойти более ответственно. Профессионалы советуют возводить его в виде бетонной монолитной плиты, учитывая далее указанные требования:

• поверхность фундамента делают строго горизонтальной и безупречно ровной;
• верхняя часть основания должна выступать над поверхностью грунта сантиметров на 20–25 (в этом случае под постройку во время осадков не будет попадать вода;
• по углам основы для гаража обязательно монтируют арматурные пруты либо отрезки профильной трубы (их нужно хорошо забетонировать, чтобы они смогли выдержать вес металлоконструкций, которыми будет обшиваться ангар для машины).

Участок для обустройства фундамента следует заранее очистить от корней деревьев, выровнять его путем подсыпки и утрамбовывания гравия. После этого нужно осуществить разметку будущей постройки, используя арматурные колышки и бечевку. Металлический каркасный гараж на одно легковое авто обычно имеет стандартные размеры – 3,5 х 6 м. Вы можете ориентироваться именно на эти параметры, размечая фундамент. Если вы будете впоследствии утеплять автодомик, добавьте по 20 см к планируемым размерам постройки. Лишние сантиметры понадобятся для укладки и крепления теплоизоляционного материала. Основание под автоангар желательно заливать целиком за один подход. Тогда у вас получится прочная монолитная плита. Когда она застынет, обязательно уложите на нее листы рубероида (они будут играть роль отличной гидроизоляции), а стыки между ними обработайте мастикой на основе битума.

Какой вариант конструкции разборного гаража выбрать

Основное отличие разборного варианта от всех остальных типов конструкций заключается в использовании для сборки так называемого метизного крепежа, проще говоря, соединения типа шпилька- гайка или болт- гайка. Возможно, это не самый удачный вариант крепежа, но, в отличие от саморезов или сварочного соединения, отдельные узлы и детали гаража можно собирать и разбирать не по одному десятку раз.

Все разборные схемы разделяют на четыре типа:

• Металлический гараж на несущем каркасе из труб или уголка. Наиболее известный и популярный тип разборного помещения для хранения автомобиля. Относительно легкая конструкция, просто и быстро устанавливается своими руками практически на любом типе грунта;
• Разборный вариант, сделанный на основе типовых железобетонных панелей и балок. Учитывая запредельный вес, собрать, разобрать или перевезти такую конструкцию можно только с помощью подъемно-кранового оборудования и тяжелого грузовика;
• Пластиковый вариант из профилированных полихлорвиниловых или полипропиленовых панелей. По устройству и способу монтажа такая разборная конструкция больше напоминает игрушки Лего.

Из всех перечисленных типов под определение разборный больше всех подпадает пластиковый вариант. Производитель продумал до мелочей детали конструкции и способы сборки. Купленный комплект разборного гаража может установить и смонтировать даже подросток или взрослый человек, не имеющий никакого опыта в возведении подобного рода конструкций.

Что стоит разобрать и собрать гараж своими руками, секреты разборных конструкций

Главное правило разборных конструкций гласит — если один человек собрал, второй всегда сможет разобрать. Устройство разборных гаражей практически не отличается от неразборных систем, правила монтажа и выполнения сборочных работ примерно такие же. Последовательность сборки и демонтажа конструкции обязательно указывается производителем в прилагаемой к паспорту инструкции или сборочному чертежу.

Зачастую опытные автолюбители, имеющие немалый стаж ремонта автомобилей, пренебрегают рекомендациями производителя и выполняют сборку или демонтаж разборного каркаса на свое усмотрение. И совершенно напрасно.

Например, разборные металлические гаражи могут изготавливаться двух типов: в виде крупнопанельной или наборной конструкции. Последний тип потребует умения внимательно и точно читать чертеж, так как потребуется собрать каркас, крышу и установить большое количество болтовых соединений, не перепутав при этом стойки и несущие элементы с тем, как указано на чертеже.

Второй тип намного проще для сборки. По сути, такой вариант разборного гаража представляет собой несколько основных крупногабаритных узлов — три стены, потолочное перекрытие, ворота и крышу. Перепутать невозможно, но для сборки конструкции своими руками потребуется хороший глазомер и сноровка, так как малейший порыв ветра при установке может выгнуть длинномерную панель стены пропеллером или даже травмировать человека.

Еще более напряженным в монтаже является разборный бетонный гараж. Конструкция такого здания практически не отличается от любых построек, но есть одна особенность. Соединение бетонных плит в каркас здания выполняется с помощью стальных уголков, приваренных к железному каркасу арматуры. После обустройства фундамента потребуется с помощью крана установить плиту стены в точно вертикальном положении и попасть монтажными отверстиями уголка на анкерные болты или резьбовые шпильки. Учитывая тот факт, что вес железобетонных плит и балок очень большой, нарушение правил и порядка сборки может привести к разрушению каркаса.

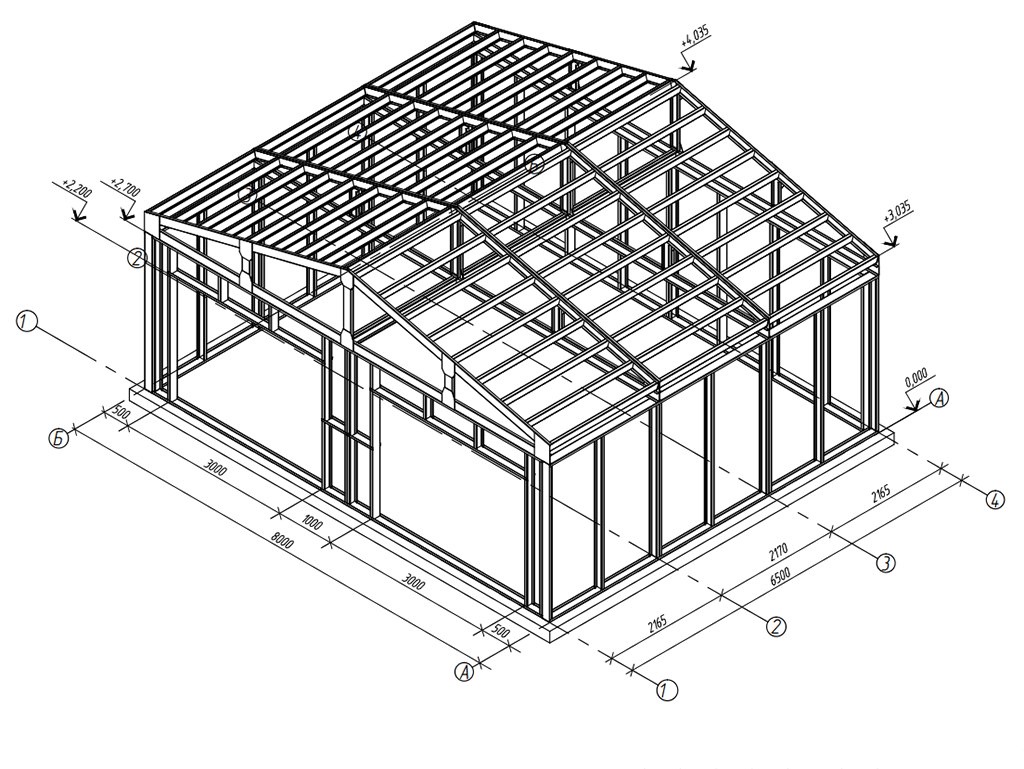

Чертеж каркаса будущего гаража

Без проекта, составления подробной схемы с указанием размеров гаража, толщины стен, глубины заложения фундамента стройка не начнется. К делу следует подойти серьезно: несмотря на облегченную конструкцию, гараж обладает определенным весом, просто на грунт его ставить нельзя. Все узлы, детали каркаса стойки, балки рассчитываются или выбираются типовыми, после уточнения нагрузок.

Для металлического каркаса на стадии проектирования потребуется назначить тип сборки – сварка, на болтовых соединениях или комбинированная. Она определит трудоемкость и конкретную конфигурацию остова. Деревянные детали традиционно скрепляются гвоздями, стяжками, скобами. При отказе от «глубокого» проектирования, сборочной схемы необходимо составить хотя бы пошаговую зарисовку – с ней будет проще и быстрее выполнять сборку.

Некоторые источники умаляют роль чертежей и эскизов при строительстве гаража. Между тем, перенося свои идеи на бумагу, проще контролировать процесс, ведь в голове всего не удержишь, а любая мелочь, упущенная на начальной стадии, может изменить ход работ, заставить пойти на ненужные траты или замену материалов.

Фактически, от заказчика нужно понимание – каковы размеры будущего гаража, его длина/ширина/высота, где располагаются ворота и их тип (сдвижные, распашные двухстворчатые, с электроподъемником и так далее).

Как сделать каркасный гараж из металлопрофиля

Металлический каркас долговечен, не горюч, очень прочен, быстро собирается. Есть возможность изготовления разборного каркаса. Недостатки – высокая стоимость материалов, необходимость навыков работы с болгаркой, сварочным аппаратом, дрелью.

Для изготовления каркаса используется гнутый металлопрофиль (для обшивки профилированным листом) либо металлопрокат-уголок / швеллер / профильная труба (обшивка – стандартный стальной лист).

1. Стартовый профиль укладывается на фундамент и скрепляется с ним анкерами. Соединение профилей между собой производится сваркой. Допустимо использовать саморезы, однако такое соединение менее прочное.
2. После того как будет готова нижняя часть каркаса (периметр), по углам устанавливаются 4 вертикальные стойки. Профили размещаются углами наружу, привариваются к нижнему периметру и анкерам.
3. Верхний периметр собирается из металлопрофиля – приваривается к опорным вертикальным стойкам. Этот периметр будет служить основанием для установки стропильных ферм.
4. К получившемуся каркасу остается только приварить вертикальные промежуточные стойки и горизонтальные ребра жесткости (допустимо использовать уголок либо крест-накрест приваривать прутья арматуры).
5. Крыша гаража может быть односкатной, двускатной или плоской, выбор остается на усмотрение владельца. Над проемом ворот обязательно горизонтально приваривается дополнительный профиль, который усилит конструкцию каркасного гаража.

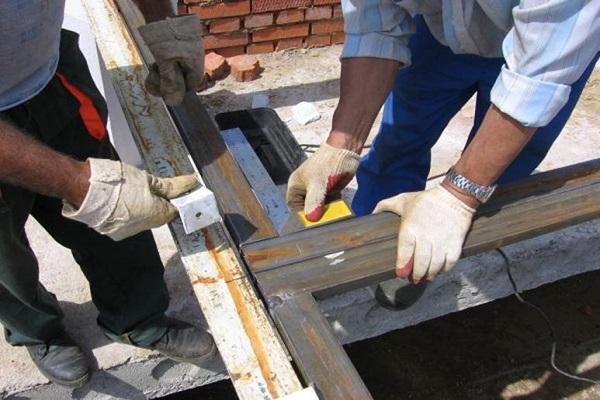

6. Гаражные ворота изготавливаются из уголка. Распашная конструкция должны иметь основной прямоугольный каркас, обшитый сталью, а также диагональные ребра жесткости. Утепление ворот можно производить пенополистиролом, минватой или другим материалом. С внутренней стороны створки стоит оббить деревянной вагонкой либо листами фанеры. С внешней стороны ворота рекомендуется покрыть антикоррозионной краской.
7. Петли к воротам крепятся сваркой, запорная арматура устанавливается в соответствии с инструкцией производителя. Как показывает практика, металлический каркас в готовом виде приобрести гораздо выгоднее, нежели производить сборку самостоятельно.

Из чего складывается цена каркасного гаража

Чтобы оценить рентабельность постройки и ощутить выгоду от строительства каркасного гаража своими руками в сравнении с постройками из кирпичей, блоков, составим ориентировочную смету. Для примера рассчитаем стоимость строительства своими руками каркасного гаража “под ключ” размером 6 x 4 метров.

Фундамент:

1. Геотекстиль, 20 кг – 1700 руб.
2. Строительный песок – 3 м3 — 9000 руб.
3. Щебень 1,5 м3 — 9000 руб.
4. Опалубка – от 2 до 25 тысяч рублей.
5. Рубероид. Рулон 25 кг, 2 шт. – 367х2 = 734 руб.
6. Бетон М350 – от 4300 руб.

Стены:

1. Доска обрезная 50х100х6000мм, минимум 75 штук – 243 рубля 1 шт.
2. Плита OSB-3 9х1250х2500 мм EGGER – 800 руб. за лист.
3. Блок хауз 20х96х3000 мм, сорт АВ (S общ.= 1,728 кв.м, S раб.= 1.584 кв.м). 680 руб. х 52 шт. = 35 360 руб.
4. Изоспан (70 кв.м). 2 рулона по 1500 рублей = 3000 руб.

Расходные материалы:

1. Гвозди строительные 4,0х100мм (1кг). В упаковке: ~100шт (±10%) – 100 руб. 1 пачка.
2. Гвозди строительные 4,0х120мм (1кг). В упаковке: ~85шт (±10%)– 100 руб. 1 пачка.
3. Саморезы – от 120 руб. 1 пачка.
4. Уголок крепежный (от 40 штук) – 65 руб. за штуку.
5. Скобы для степлера – от 80 руб. за упаковку.

В смету могут быть добавлены следующие позиции:

• электрика;
• водосточная система;
• утеплитель для стен;
• краска и пропитка для стен / пола;
• расходы на монтаж отопления / водопровода / канализации и т.д.

Каркасные гаражи возводятся в сжатые сроки при минимальных затратах. При этом с выполнением всех работ справится даже непрофессионал, чего нельзя сказать о постройке гаража из кирпичей или блоков

Стоит отметить и такое важное преимущество каркасной технологии, как мобильность. Произвести разборку, сборку и ремонт гаража с металлическим либо деревянным каркасом не составит труда

А при необходимости все элементы легко транспортировать и смонтировать уже на новом месте.

Предлагаем вашему вниманию видео, в котором показано, как можно построить каркасный гараж на участке своими руками:

Какой металлический гараж выбрать для постройки

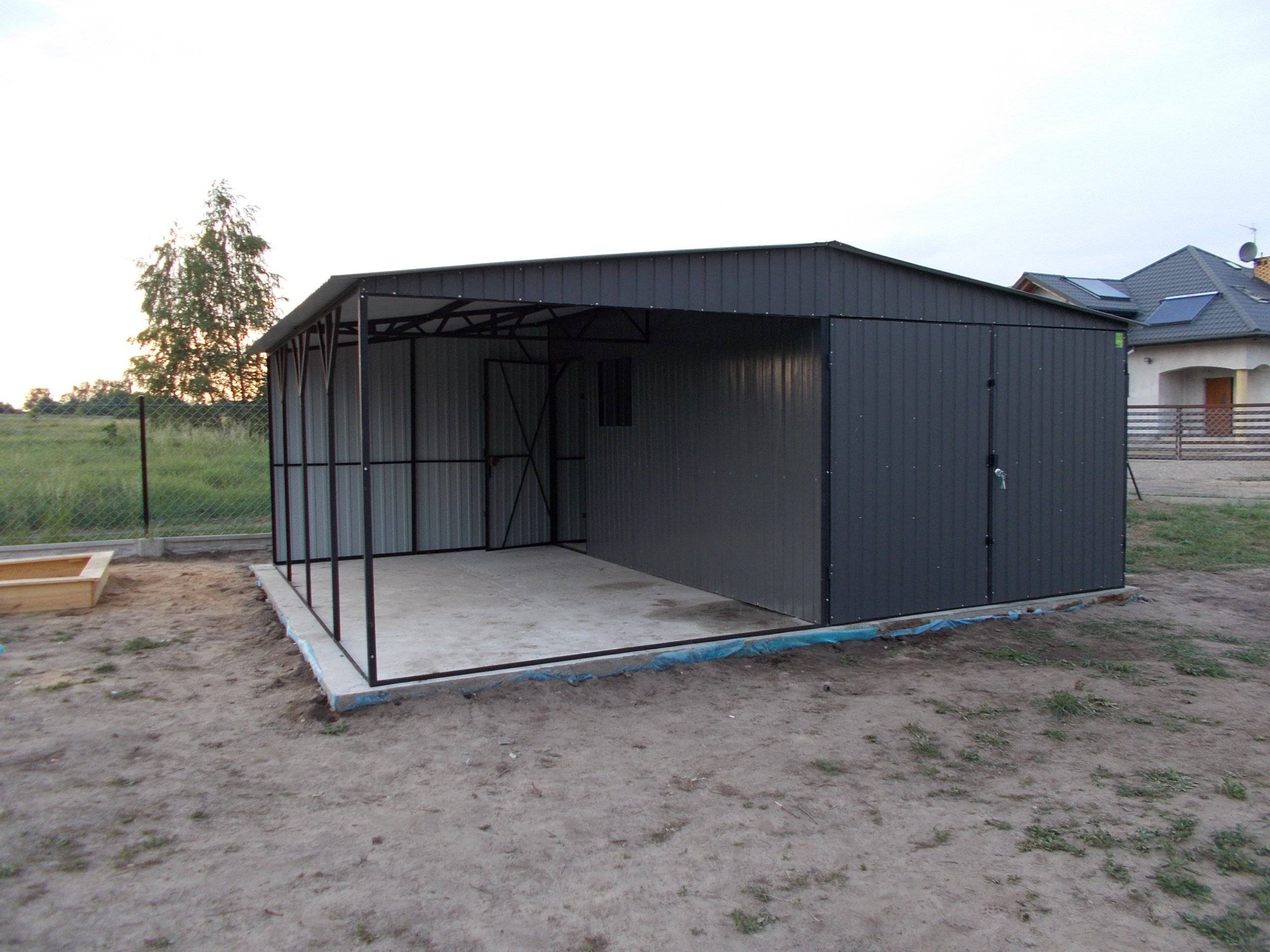

Гараж из металлоконструкций представляет собой сборное сооружение легкого типа. Строение обеспечивает достаточный уровень удобства хранения транспортного средства и его защиты от похищения.

Существуют такие варианты выбора:

1. Изделия промышленного производства. Представляют собой комплект деталей для каркаса, ворот, обшивки и крепежа. К набору прилагается инструкция по сборке. Недостатком такого решения является высокая цена продукции.
2. Модульные конструкции. К ним относятся списанные морские контейнеры длиной 600 см. После модернизации данные сооружения можно использовать только для хранения транспортных средств, так как для полок и шкафов не остается места. Даже бывшие в употреблении изделия стоят дорого. С учетом доставки их цена может быть чрезмерно высокой.
3. Самодельные строения. Изготавливаются бытовыми инструментами по стандартным или индивидуальным проектам. Гаражи, построенные своими руками, можно оборудовать местами для хранения вещей, инструментов, запчастей и даже для культурного отдыха. Правильный подход к работе позволит построить прочное, надежное и теплое помещение с длительным сроком эксплуатации.

Особенности. Плюсы и минусы

Если посмотреть на ряды строений в гаражных кооперативах, то можно заметить, что большинство автолюбителей склоняются к металлическим конструкциям. Подобное решение обусловлено такими преимуществами данных конструкций:

1. Достаточная площадь и объем. Как в фабричных, так и в самодельных сооружениях свободно помещаются машина, шкафы, верстаки и даже диваны.
2. Возможность модификации. При необходимости здание можно удлинить, пристроить к нему второй уровень, оборудовать окна и балкон.
3. Огнестойкость. Железо предотвращает проникновение огня в помещение извне и распространение пламени при возникновении пожара внутри него.
4. Прочность. Качественный металл невозможно повредить бытовыми инструментами. Для взлома нужны подготовка и профессиональное оборудование.
5. Доступная цена. Закупка комплектующих деталей не связана с большими затратами.
6. Сборные конструкции не относятся к категории монолитных зданий. Их можно строить без получения разрешения от органов власти.
7. Относительная простота проектирования и строительства.

Недостатки у железных строений такие:

1. Легкость. Незначительный вес металлического гаража в совокупности с его парусностью создает условия для опрокидыванию сильным порывом ветра. Конструкцию можно приподнять домкратом.
2. Отсутствие теплоизоляции. Тонкий слой железа не является преградой для жары и холода.
3. Подверженность коррозии. Осадки и конденсат способствуют развитию ржавчины на внутренних и внешних поверхностях.

Создание фундамента

Итак, рассмотрим строительство гаража из металлоконструкций более детально. Для начала подберем необходимый материал для постройки конструкции. Из строительного материала нам понадобятся: бетон и блоки для фундамента, железные трубы, железные углы 60 мм, металл в листах толщиной около 3 мм, утеплитель, краска, грунтовка для металла, доски для пола. Схема или проект установки металлического гаража понадобится обязательно. Из инструментов будет необходим сварочный аппарат, болгарка, круги для шлифования, засовы и петли для ворот, шуруповерт, шурупы, молоток, гвозди, рулетка.

Как сделать металлический гараж, следуя технологии, рассмотрим далее.
На начальном этапе следует сделать разметку размеров застройки в соответствии с чертежом здания.

1. Из железных полозьев — для него нужно снять по всей площади помещения около 60-70 см земли и засыпать все песком. Такая методика помогает в будущем защитить полы от гниения, воды и сильных морозов.
2. Ленточный фундамент. Устанавливается прямо на грунт, делается большая опалубка из досок, в нее закладывается гидроизоляция в виде пленки или полиэтилена. Сверху укладывают арматуру, желательно в несколько рядов, натягивается сетка арматуры и хорошо крепится по краям.

После укладки фундамента его следует залить бетоном. Бетон изготовляется из щебня, песка и цемента в соотношении 2:2:1 соответственно. Его заливают в опалубку и тщательно выравнивают, после чего дают застыть. Застывание бетона должно происходить около 2 недель, однако установку конструкции можно начать и раньше. Есть вариант, при котором железный гараж устанавливают на металлические полозья. При этом вырезают два одинаковых куска трубы диаметром около 15 см, к одному из них перпендикулярно приваривают отрез трубы. Торцы труб сваривают, а полозья покрывают изоляционной пленкой и антикоррозийной защитой. После установки фундамента можно утеплить полы, используя при этом плиты пенопласта, керамзит, минеральную вату, над слоем утеплителя обязательно делается стяжка бетоном для прочности пола.

Быстровозводимый гараж своими руками

Загородный дом или коттедж предполагает наличие автомобиля и, соответственно, гаража. Закрытое обустроенное сооружение позволяет обезопасить машину не только от угона, но и от внешних воздействий — атмосферных осадков, морозов, солнечного излучения.

Еще пару десятилетий назад строительство гаражей выполнялось в основном из кирпича/железобетона, что требовало существенных затрат на приобретение материала. Кроме того, работы занимали достаточно много времени — даже небольшой по площади объект нередко превращался в долгострой. Сегодня все изменилось — здания из металлоконструкций возводятся всего лишь за пару недель.

Транспортировка в разобранном виде

Для того чтобы привезти гараж в разобранном виде потребуется транспорт, вместимость которого зависит от размеров и веса деталей конструкции. В некоторых случаях для перевозки достаточно грузовичка типа Газель грузоподъемностью до 1,5 тонн, а может потребоваться и более тяжелые автомобили, с большей площадью кузова. Погрузка тоже полностью зависит от размеров и веса.

Если детали небольшие и весят не более 100 кг каждая, то погрузку можно осуществить вручную, при более увесистых конструкциях, потребуется кран.

Особое внимание необходимо уделить подготовке к транспортировке, а именно разборке. Если на гараж нет чертежа или какой-либо другой документации, при помощи которой можно определить положение панелей при сборке, то на этапе разборки нужно пометить каждую из деталей, сделать фотографии собранной конструкции

Размеры каркасного гаража

Габариты постройки зависят от трех основных параметров:

• размеров самой машины. Одно дело, если планируется держать в гараже смарт, и совсем другое, если там будет стоять джип;
• количество техники. Можно выбрать модель на две машины, машину и мотоцикл, машину и культиватор/мини-трактор и так далее;
• наличию дополнительных помещений – мастерской, отсеков для хранения различного оборудования, а также смотровой ямы.

Фактически минимальные габариты постройки должны превышать габаритные (именно габаритные, то есть параллелепипеда, в который вписывается автомобиль) размеры транспорта как минимум на метр по длине и на полную ширину открытой дверки плюс еще метр по ширине. При наличии другого оборудования следует исходить из габаритов автомобиля и планируемой к хранению техники с учетом обязательного свободного прохода между ними и расстояния до стен не менее полуметра.

Нужно ли делать проект конструкции

Чтобы правильно рассчитать количество материалов, нужно сделать план гаража

Перед тем как начать строительство с нуля, его необходимо узаконить. Такое требование относится к зданиям любого типа, к которым планируется подвести коммуникации общего пользования — воду, электричество, водопровод, канализацию. Поэтому владельцу недвижимости следует сделать грамотный, продуманный до мелочей проект. Согласовывать в соответствующих инстанциях его можно самостоятельно через МФЦ, но целесообразнее через правление кооператива.

Чертеж гаража делается в масштабе и должен содержать такую информацию:

• месторасположение на участке с привязкой расстояний к постоянным ориентирам;
• размеры в миллиметрах (ширина, длина, высота);
• тип фундамента;
• стены;
• перекрытия;
• крыша;
• въездные ворота;
• вентиляционная система;
• подвод коммуникаций;
• внутренняя схема гаража с разводками и потребителями;
• наличие средств пожаротушения.

Обустройство — создадим условия

Существуют еще некоторые детали в строительстве металлического гаража. Это, прежде всего, касается вентиляции, которая необходима для предотвращения скапливания на поверхностях строения влаги, а также для отвода испарений и вредных газов. Самым лучшим вариантом станет приточно-вытяжная вентиляция.

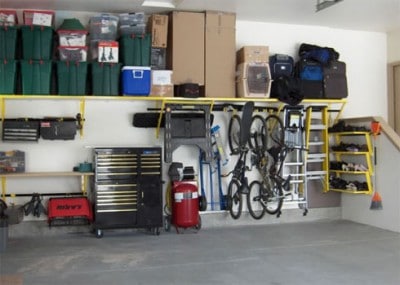

Обустройство гаража: при грамотной организации в гараже можно хранить достаточно много вещей и они не будут мешать работать

Если планируется, что автомобиль будет в гараже прогреваться, то в стене стоит проделать отверстие, пропустить резиновую трубку, её один конец вытянуть наружу, а второй закрепить к глушителю машины. При желании в гараж можно провести электричество, расположить вдоль стены полочки и шкафчики. Крышу и внешние стены гаража лучше окрасить светлой краской, потому что так они на солнце нагреваются меньше.

Немало полезных идей по обустройству гаража «подскажет» видео: Вот теперь установка металлического гаража закончена! Каркасное строение надежно укроет «железного коня» от плохой погоды, продлит срок полезной службы машины и защитит её от угона.

Если внимательно проанализировать количество доступных предложений о покупке или продаже гаражей, то можно увидеть, что в большинстве случаев покупают и продают именно разборные конструкции. Стационарные варианты гаража обычно строят в капитальном исполнении, рядом с домом или в непосредственной близости к жилью. Разборный гараж чаще всего приобретается в качестве времянки, например, на дачу, или для того, чтобы «застолбить» удачный участок в ближайшей окрестности с последующим оформлением участка и постройкой капитального здания. Сегодня разборные гаражи продаются и покупаются не хуже, чем сами автомобили.

Как и чем утеплить железный гараж?

Железный гараж можно утеплить различными способами, в зависимости от условий и требований конкретного проекта. Вот несколько возможных вариантов утепления железного гаража:

1. Использование утеплителя: одним из самых распространенных способов утепления железного гаража является использование утеплителя. Это могут быть такие материалы, как минеральная вата, пенополистирол или пенополиуретан. Утеплитель укладывается на стены и потолок гаража, а затем закрепляется с помощью специальной клеевой ленты или крепежных элементов.

2. Использование сэндвич-панелей: еще один способ утепления железного гаража — использование сэндвич-панелей. Это панели, состоящие из двух металлических листов и утеплителя между ними. Они могут быть использованы для утепления стен и потолка гаража, их установка происходит с помощью специальных крепежных элементов.

3. Использование обшивки: обшивка гаража такими материалами, как OSB-плиты или фанера, также может использоваться в качестве утеплителя. Обшивка устанавливается на стены и потолок гаража, после чего на нее укладывается утеплитель. Этот метод является относительно простым и доступным, но может потребовать дополнительных расходов на обшивочные материалы.

4. Использование термопленки: термопленка — это специальный материал, который наклеивается на стены и потолок гаража и обладает высокими теплоизоляционными свойствами. Термопленка легко наносится и не требует специальных навыков для ее установки.

В зависимости от конкретных потребностей проекта и доступных ресурсов можно выбрать один из этих методов или их комбинацию

Важно помнить, что правильное утепление железного гаража может не только снизить расходы на отопление, но и защитить от конденсации и увеличить срок службы конструкции

Кирпич

Что может быть более традиционным, проверенным и надежным, чем кирпич? Если вам необходим капитальный гараж на века, со смотровой ямой или погребом, с мастерской или зоной хранения, то имеет место остановиться именно на кирпиче.

Преимущества:

прочность, надежность, долговечность до 50 лет и более;
из кирпича можно построить двухэтажный гараж;
кирпич не горит, а для помещения, где хранится бензин, дизтопливо и прочие легко воспламеняемые жидкости, это очень важно;
из кирпича получается капительный гараж, в который можно провести и свет, и воду, и даже газ. Если в ваших планах организовать в гараже баню, то кирпич станет одним из самых подходящих материалов;
хорошая защита от злоумышленников, что особенно важно, если гараж находится в гаражном кооперативе;
экологичность;
кирпич – эстетичный материал, который может обойтись и без дополнительной внешней отделки.. Недостатки:

Недостатки:

• кирпич – далеко не самый дешевый материал;
• сложности при строительстве. Класть кирпич – дело хлопотное, и чтобы получить действительно долговечную постройку, лучше обратиться за помощью к специалистам;
• процесс строительства будет длительным. К тому же, придется потратиться и на прочный фундамент, так как кирпич – тяжелый материал;
• чтобы внутри гаража было комфортно и летом, и зимой, необходимо сделать достаточно толстые стены, да и без утепления не обойтись.

Для строительства можно взять как красный (керамический), так и белый (силикатный) кирпич. Последний получил более широкое распространение из-за невысокой цены и достаточно неплохих эксплуатационных качеств.

Установка ворот

Для комфортного въезда в гараж потребуется соорудить ворота. Какие они будут – распашные, шторные или сдвижные – решать заказчику. Для монтажа гаражных ворот понадобятся стойки, которые способны выдержать вес створок

При этом важно, чтобы общая масса ворот, их надежность не превышали подобные показатели основных конструкций

Обязательно выполняются замеры рамы по диагонали (расхождение должно быть минимальным), проверяется правильность углов. Успех предприятия (монтажа) зависит от точности расчета. Для створных ворот главным требованием является полное перекрытие проема, прилегание к ответным поверхностям гаражных конструкций. При закрытии навешенных (смонтированных) ворот не должны прилагаться значительные усилия, перекосы также не допустимы.
