Документация и прочее
Если вы планируете нанять подрядчика для выполнения такой работы, то потребуется подготовить следующую документацию:
- Обработка технического задания от заказчика.
- Эскиз проекта, на котором указаны все крепления, места расположения направляющих профилей.
- Расчет нагрузки на фундамент, схемы узлов, крепежей, прочее.
- Смета и итоговая стоимость выполнения работ.
Перед началом границы рабочей зоны, нахождение в которой может быть опасным для прохожих. Монтируются ограждения, устанавливаются соответствующие предупреждающие знаки.
Все фасадные подъемники осматриваются, к работе не допускаются неисправные приспособления.
Работы могут проводиться только при подходящих погодных условиях. Нельзя облицовывать фасад при сильном ветре, дожде или снеге, а также при температуре ниже -20С.
Отличительные преимущества навесного вентилируемого фасада
Широкая популярность навесных вентилируемых фасадов для частного дома и многоэтажных зданий вызвана рядом отличительных преимуществ отделки. Установка системы выполняется быстро и просто. Поскольку при проведении работ отсутствуют мокрые процессы, отделка может производиться в любой период года. Защитно-декоративная конструкция преимущественно имеет небольшой вес, благодаря чему исключается создание дополнительной нагрузки на несущие элементы здания. Система вентилируемого фасада способствует продлению эксплуатационного периода службы сооружения, который в среднем составляет 50 лет.

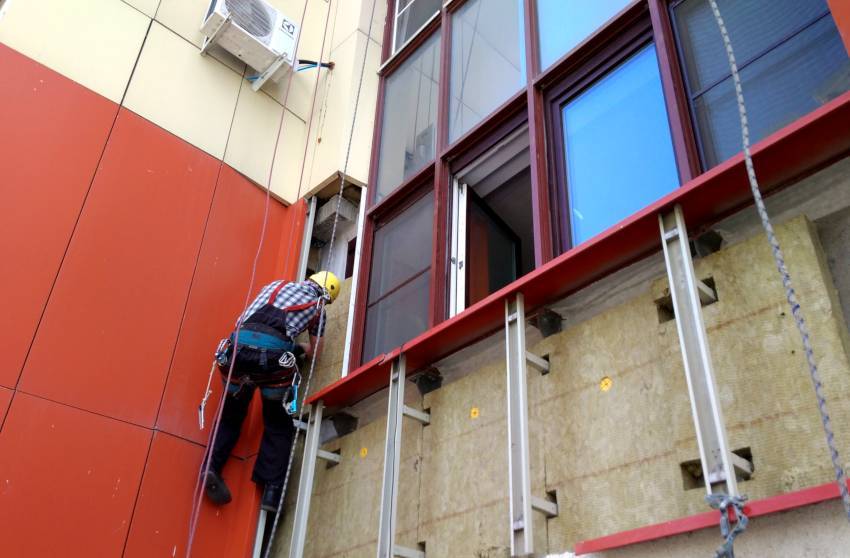

Установка системы вентилируемого фасада выполняется быстро и может производиться в любой период года
Важно! Если выполнение навесного фасада предусматривается на стадии проектирования, тогда можно уменьшить толщину наружных стен, что может одновременно привести к увеличению полезной площади внутренних помещений, снизить расходы на строительство. В составе вентфасада присутствует изоляционная прослойка, которая способствует созданию благоприятного микроклимата внутри помещений, улучшая тепло- и звукоизоляционные характеристики несущих стен. Это одновременно приводит к снижению затрат на эксплуатацию объекта в части кондиционирования, вентиляции и отопления

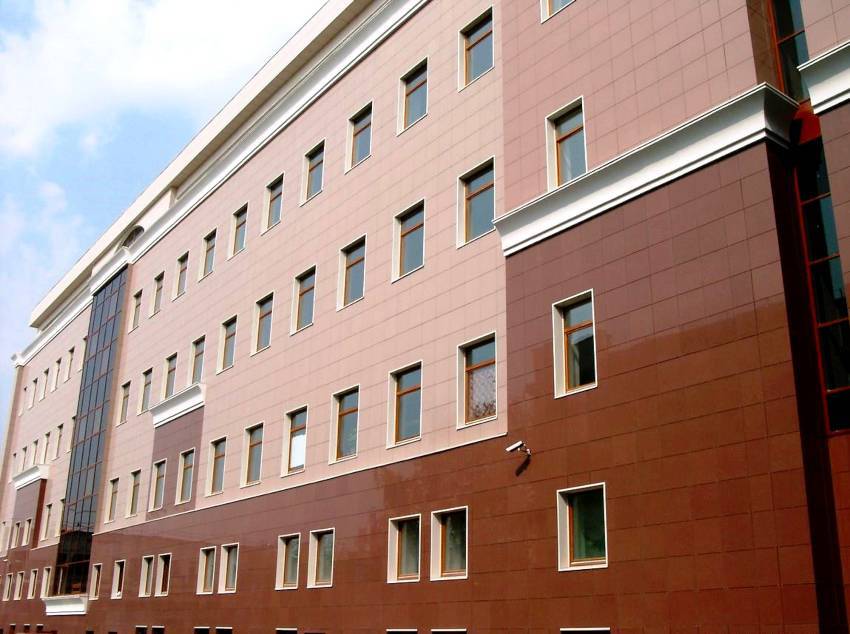

Вентиляционный фасад обеспечивает надежную защиту металлических элементов здания от коррозии
Это одновременно приводит к снижению затрат на эксплуатацию объекта в части кондиционирования, вентиляции и отопления. Вентиляционный фасад обеспечивает надежную защиту металлических элементов здания от коррозии
В составе вентфасада присутствует изоляционная прослойка, которая способствует созданию благоприятного микроклимата внутри помещений, улучшая тепло- и звукоизоляционные характеристики несущих стен. Это одновременно приводит к снижению затрат на эксплуатацию объекта в части кондиционирования, вентиляции и отопления. Вентиляционный фасад обеспечивает надежную защиту металлических элементов здания от коррозии.
Другие достоинства и недостатки вентилируемого фасада
Для монтажа навесного вентилируемого фасада не требуется выполнения специальной подготовки стен. Достаточно устранить существенные дефекты поверхности, заделать видимые трещины. Выравнивание стен не производится, поскольку корректировка обычно осуществляется на стадии монтажа подсистемы. Технология вентилируемого фасада может использоваться как на вновь возведенных сооружениях, так и при выполнении реконструкции старых зданий с целью остановки их дальнейшего разрушения от воздействия влаги, ветровых нагрузок и других негативных факторов.
Важно! Для создания вентфасада применяются материалы, обладающие высокой пожаробезопасностью и огнестойкостью, что исключает вероятность возгорания конструкции
Стоит помнить, что ошибки в установке вентфасада становятся причиной снижения жаростойкости стен, антикоррозионной защиты и нарушением вентиляции
Фасад не нуждается в выполнении периодического ремонта за исключением замены декоративного слоя в результате его механического повреждения. Отделка отличается простотой ухода, предполагающего простое очищение поверхности под напором воды. Разнообразие цветовых и видовых вариантов предоставляет возможность оформить экстерьер здания в любом архитектурном направлении.
Следует помнить, что неправильная технология монтажа вентфасада может преимущества превратить в недостатки. Ошибки в установке становятся причиной снижения антикоррозионной защиты, нарушения вентиляции и жаростойкости стен. Неправильно организованная подсистема может привести к возникновению свиста при сильном ветре.
При выполнении работ особое внимание уделяется правильности крепления, прочности и надежности крепежных элементов, ширине шага системы. Технические характеристики здания и безопасность для окружающих будут зависеть от подобранных материалов, которые должны соответствовать главным параметрам конструкции
Проектирование фасадов
Предлагаем заказать у нашей компании полный комплект фасадных систем и разработку проектной документации на навесные вентилируемые фасады с воздушным зазором. Мы предоставляем полный комплекс работ по вентилируемым фасадам (фасадные системы) а также проводим шеф-монтаж, геодезическую съемку фасада с детальными привязками здания к чертежам и узлам. Работы стоит разделить на стадии согласования исходя из потребности по вашему зданию:
- Разработка колористического паспорта здания
- Выполнение архитектурных решений
- Дизайн проект
- Разработка конструктивных решений
- Монтажные схемы
- Статический расчёт
- Спецификация
Металлическая обрешетка для утепленного вентилируемого фасада, при толщине утеплителя 50 мм.
Первая обрешетка из П-образных подвесов. П-образные подвесы крепятся к стене дюбелями (если стена кирпич или бетон) и саморезами (если стена блок), по 2 крепежа (саморез или дюбель в зависимости от материала стены) на каждый подвес. Шаг подвесов по вертикали – 60 см, по горизонтали – в зависимости от вида облицовки (62,5 или 62 – ОСБ, СМЛ, 60 или 40 – блокхаус и сайдинг).
Вторая обрешетка выполняется из профиля CD 60.
Утеплитель надевается на подвесы первой обрешетки. Сверху на утеплитель надевается мембрана (тоже протыкается подвесом), а потом крепится вторая обрешетка из профиля CD 60.
Вторая обрешетка крепится к П-образному подвесу так: на каждый подвес по 2 самореза (1 саморез на одно “ухо” и 1 саморез на второе “ухо”). Саморез диаметром 3,5 мм и длиной 9 мм. По тонкостям крепежа, см. пункт “Металлическая обрешетка. Для ровной и неровной стены, для неутепленного фасада”, выше.
Вентиляционный зазор выполняется за счет длины “ушей П-образного подвеса и за счет профиля CD 60. Величина зазора 30-40 мм.
Для фасада с утеплением 100 мм такой вариант фасада выполнить сложно, так как П-образный подвес (см рисунок 9) имеет размер «а» равный 100 мм.
Это означает, что, если на него надеть вату толщиной 100 мм, то будет сложно организовать воздушный зазор. Нужен будет или подвес 125 мм, а он дороже. (Обычный стоит примерно 0,8 грн, а 125 мм – примерно 1,20 грн). Если вариант с подвесом с размером 125 (вместо 100 мм), подходит, то тогда можно применять этот вариант для вентилируемого фасада с утеплением 100 мм.
Примечание. Применение подвеса с размером 125 мм дает вентиляционный зазор размером 25 мм. Этого, по нашему мнению, мало. Поэтому, мы и рекомендуем для вентилируемого фасада с утеплением 100 мм, решение с самодельным крепежным элементом, описанное ниже.
Конструкция самодельного крепежного элемента из порезанного профиля CD 60.
Выглядит такой элемент так:
На рисунке 10 показаны размеры “ушей” крепежного элемента. Верхние, загнутые “уши”, длиной примерно 30 мм крепятся к стене. Нижние, прямые “уши”, длиной 30-40 мм, на них крепится вторая обрешетка (или деревянный брусок, или металлический профиль). Размер нижних “ушей” регулируем под толщину бруска (если брусок 30 мм, то и размер 30 мм, если брусок 40 мм, то 40).
Рис 11. Расположение саморезов для крепежа самодельного крепежного элемента
Саморез крепим ближе к ребру (т.е. на конце – ближе к тому месту, где вырезали середину, а с той стороны, где крепим крепежный элемент к стене – ближе к месту изгиба «ушей»).
Технология отделки фасада
Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.
Инструменты
Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.
Необходимые инструменты и материалы:
- профиль для вентилируемого фасада;
- мембрана водо и ветрозащитного типа;
- облицовочный материал;
- тарельчатые дюбели;
- перфоратор;
- средство антисептического типа;
- теплоизоляционные материалы;
- кронштейн для вентилируемых фасадов;
- шуруповерт;
- дюбели анкерного типа.
Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты
Подготовительные работы
Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:
- подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
- обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
- обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.
Общая схема монтажа каркаса для фасада
Монтаж кронштейнов
Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.
Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:
- чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
- чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
- размер отверстий следует делать на один см больше дюбеля.
Подготовка отверстий под крепление кронштейновУстановка кронштейнов
Монтаж фасадной направляющей
Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:
- размер направляющей не выше одного этажа;
- самый небольшой зазор между направляющими не более 7—9 мм;
- зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.
Каркас для вентилируемого фасадаЭлементы каркаса
Монтаж облицовки
С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:
- основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
- основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
- фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
- обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.
КерамогранитМеталлические кассетыСайдинг
Крепление системы вентилируемых фасадов – это трудоемкий процесс
При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны
Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы
Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.
Крепление навесных панелей к каркасу
Керамогранит крепится к фасаду с помощью кляммеров, алюмокомпозитные панели крепятся на салазки – это специальные крепежные элементы. Кляммеры крепят на каркасе заклепками, а затем на них монтируется керамогранитная плита.
В инструкции, которая поставляется в комплекте с отделочными панелями, есть вся необходимая информация, помогающая осуществить качественный монтаж. Шурупы, с помощью которых производится крепление панелей, подбираются в зависимости от материала, из которого сделан каркас. Для металлического каркаса применяют саморезы по металлу, а для деревянного по дереву. Но для крепления винилового сайдинга лучше применить шурупы с пресс-шайбой. Это обеспечит надежность фасадной конструкции.
Как правило, суть сборки подсистемы для всех видов облицовочного материала одинакова, различаются лишь элементы крепления, кляммеры, салазки или профили которые применяют для крепления. Далее, рассмотрим монтаж керамогранита, так как он является одним из самых распространенных отделочных материалов.
Заключение
И «мокрый», и навесной фасады имеют свои преимущества и недостатки. Все зависит от конкретных условий, возможностей и стоящих перед вами задач. Для реализации коммерческих проектов отдают предпочтение вентилируемым фасадам, а в частном домостроении применяют обе фасадные системы
Лучше всего определиться с выбором типа фасада еще на этапе проектирования, тогда вы сможете заранее принять во внимание все нюансы и выбрать подходящий стеновой материал и тип фундамента. Если же необходимо сделать фасад на этапе готовой коробки или изменить облик старого сооружения, обязательно учитывайте ограничивающие факторы, чтобы здание отвечало всем необходимым требованиям как в плане внешнего вида, так и в плане надежности, долговечности и обеспечения оптимального микроклимата в помещениях
