Облицовка фасада металлокассетами

Как установить фасадные кассеты на фасад дома

1. На стену с помощью рулетки или лазерного уровня наносится разметка для установки креплений. Разметку начинают с основания здания. Должны быть обязательно учтены размеры кассет и зазоры между ними.
2. Закрепите кронштейны по готовой разметке. Чтобы обеспечить защиту каркаса от деформации, между ним и стеной уложите паронитовые прокладки. Они также предохраняют дом от промерзания в холодный период времени.
3. Уложите утеплитель. Он может быть изготовлен из минваты и пенополистирола. Утеплитель фиксируется дюбелями-зонтиками или клеем. Стыковочные части обрабатываются монтажной пеной, чтобы не осталось зазоров.

Выбирая утеплитель, отдавайте предпочтение промышленной минвате. Пенополистирол — горючий материал, а это небезопасно.

1. Укройте получившийся «сэндвич» ветрозащитной пленкой.
2. Зафиксируйте каркас снизу. Металлопрофиль крепится к кронштейнам саморезами в одной плоскости. Плоскость выверяется лазерным уровнем либо натянутым шнуром.
3. Установите ребра каркаса по периметру дверных и оконных проемов.
4. Прикручивайте кассеты саморезами к контробрешетке.

Лучше всего использовать материалы от одного производителя, следуя при монтаже инструкциям завода. Иначе возможны проблемы с вентиляцией, возникновением конденсата, коррозией несущей конструкции.

Подписывайтесь на канал, если хотите знать о материалах для строительства больше.

ГК «Прочная сталь» выпускает металлочерепицу, сэндвич-панели, профлист и многое другое.

В статье использовались изображения из Яндекс.Картинок.

Преимущества отделки фасада металлокассетами

На качество отделки фасада здания металлокассетами никак не влияет рельеф стен. Какие бы неровности и дефекты на них не были, они будут с успехом скрыты. Материал стен значения не имеет, так как крепление металлокассет к фасаду производится через каркас, выполненный из металлического профиля. В свободное пространство между поверхностью стен и отделочным материалом заполняется утеплителем и пароизоляцией, что обеспечивает хорошую теплозащиту здания и препятствует появлению конденсата влаги. Вентиляция, образованная под кассетами, не дает коррозии распространиться на обрешетку.

Высокая ремонтопригодность является дополнительным стимулом в пользу использования металлокассет для отделки зданий. Ведь их замена в случае повреждения – дело нескольких минут. Крепят панели на каркас с помощью саморезов или специальных замков-защелок. Сооружение вентилируемого фасада из металлокассет можно производить в любой сезон в году. При выборе дизайна здания существует богатое разнообразие различных вариантов расцветок и форм металлокассет. В зависимости от того, какой металл был использован для изготовления изделий, срок их службы может измеряться десятилетиями.

Виды навесных фасадов

Классифицируют навесные вент фасады по разным критериям. Самой популярной является классификация по материалам, которые выбирают для декоративной отделки. Поскольку каждый материал имеет свои особенности монтажа и различный вес, под него подбирают и особую систему навесных вентилируемых фасадов.

Фасад из сайдинга

Данный материал очень популярный из-за его цены, простоты монтажа и веса. В качестве каркаса выбирают сухой деревянный брус размерами 20х20 мм.

Такой навесной фасад не несет большой нагрузки на несущие стены, потому хорошо подходит для достаточно старых домов, прочность стен которых уже не так велика. Также его можно применять для отделки домов, которые возведены из дерева, пеноблоков или газобетона.

Керамогранит

Представлен на рынке плиткой различных размеров, вес которых достаточно внушителен. Перед выбором этого материала нужно увериться в том, что стены дома и фундамент смогут выдержать данную нагрузку.

Для установки керамогранита нужно выбирать более надежный каркас из алюминиевого профиля или нержавеющей стали. Этот материал имеет ряд преимуществ, которые делают его популярным среди желающих сделать вентфасад на своем доме:

• высокие показатели износостойкости и прочности;
• устойчивость к низким температурам;
• не выцветает под воздействием солнечных лучей;
• практически не горит и безопасен как для людей, так и для внешней среды;
• большой выбор цветов и фактур;
• длительный срок эксплуатации.

Плиты из фиброцемента

Данный материал имеет хорошие показатели по изоляционным свойствам, отлично противостоит низким температурам и механическим повреждениям.

Считается самым доступным материалом для облицовки и достаточно привлекательно выглядит. Можно устанавливать как на деревянный, так и на металлический каркас.

Металлокассеты

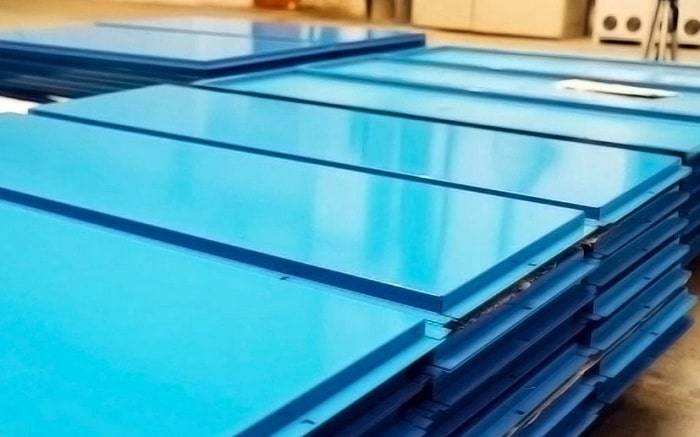

Изготавливают из оцинкованной стали и сверху покрывают цветным полимером. Такой вентфасад долго сохраняет свой внешний вид практически не меняет цвет.

Особенностью этого материала является само очищаемым. Во время дождя пыль и грязь смывается. Данные фасадные системы устанавливаются исключительно на металлический профиль.

Натуральный и искусственный камни

Первый вариант довольно дорогостоящий, да и вес тоже приличный. Чтобы установить такой фасад, во-первых, нужно проверить прочность всего дома, во-вторых, следует использовать прочный металлический каркас, желательно из нержавеющей стали. В остальном – это отличный вариант для отделки дома.

Если натуральный камень слишком тяжелый для вашего дома, можно воспользоваться его искусственным аналогом. Данный материал намного легче и дешевле, хотя практически не отличается по остальным характеристикам от натурального.

Стекло

Очень эффектный вариант навесных вентилируемых фасадов. Но этот материал очень сложно монтировать, кроме того, и стоимость существенная. Такую отделку самому лучше не проводить.

Часто производители выпускают специальные подсистемы под вентфасады из определенного облицовочного материала. Это намного упрощает выбор подсистем. Каждая конструкция отличается по размерам кронштейнов и направляющих, могут отличаться крепежные детали и материал, из которого все сделано.

Как должен выполняться монтаж вентилируемых фасадов?

Прежде чем приступить непосредственно к монтажу навесной стены, следует выполнить минимальную подготовку поверхности, нарисовать проект или хотя бы начертить схему расположения крепежных элементов и облицовочных панелей, а также подобрать для этого подсистему.

Что такое подсистема: как сделать правильный выбор?

Подсистема навесного вентилируемого фасада представляет собой набор из:

направляющие профили, служащие для фиксации отделочных материалов и в зависимости от выбора, а также способа монтажа могут быть Г-, Т- и П-образными, длиной от 3 до 6 м;
кронштейны, с помощью которых профили крепятся к основанию

С их помощью регулируется зазор между несущей стеной и наружной отделкой, что особенно важно на неровных поверхностях, и бывают двух видов: несущие и опорные. Поэтому кронштейн для вентилируемых фасадов должен обладать высокой несущей способностью, чтобы выдерживать вес не только направляющих профилей, но и облицовки;
крепежные элементы: хомуты, анкеры, дюбеля, зажимы, заклепки, саморезы и другие.

Наиболее распространенной и доступной является оцинкованная подсистема, алюминий немного уступает ей по этим критериям, а сталь не получила широкого распространения из-за высокой стоимости.

Однако в тех случаях, когда используется тяжелый материал, экономия не имеет смысла, и следует выбирать подсистему из нержавеющей стали.

Подсистема может крепиться к базовой базе тремя способами:

1. вертикальный;
2. горизонтальный;
3. горизонтальная вертикальная.

Наиболее рациональным является вертикальный вариант, так как он обеспечивает естественную циркуляцию воздуха в вентиляционном зазоре и менее требователен к металлу, в отличие от комбинированного способа.

Подсистема может крепиться к опорной поверхности:

• прямо к стене;
• в плитах перекрытия между этажами – этот вариант выбирают, когда несущая способность стен или их состояние не обеспечивают надежность соединения.

Обшивка под несущие профили также имеет два способа крепления:

Кирпич для фасада. Виды и способы кладки. — вот еще полезная информация.

1. открытый (видимый);
2. близко.

В зависимости от выбора конкретного метода используются подходящие крепления:

Вам будет интересна эта статья — Клинкерная плитка и кирпич для фасада. Что лучше?

• слишком открытые – это кирпичи и заклепки;
• во-вторых – «секретные» кирпичики, скрепки, палочки и другие.

К тому же выбор подсистемы определяет сам производитель, который зачастую специально изготавливает отдельные ее виды под конкретные поверхности. При этом отличия могут быть в виде сечения профилей и кронштейнов, набора креплений, толщины и типа металла и так далее

Фасад из металлокассет

Вентилируемый фасад из металлокассет (фасадных кассет) — вид облицовки фасада, обладающий превосходными характеристиками и широкими возможностями визуального оформления здания. Благодаря широкой палитре цветов и размеров панелей, фасадные кассеты повсеместно применяются на различных строительных объектах, позволяют реализовать самые сложные архитектурные решения. Различают два основных вида панелей:

• Металлокассеты изготовленные из оцинкованной стали
• Фасадные кассеты изготовленные из композитных материалов

Металлокассеты — изготавливаются из тонколистовой стали с цинковым покрытием, который защищает металл от коррозии. Производство происходит посредством резки и гибки заготовок в прямоугольные формы, с последующей порошковой окраской панелей в определенный цвет по каталогу RAL . Различают два основных вида металлокассет по типу их установки:

• Скрытого типа крепления
• Видимого типа крепления

Фасадные кассеты из композита — изготавливаются из композитных панелей, состоящие из двух алюминиевых листов толщиной до 0,5 мм., между которыми вклеен полимерный лист. Толщина панелей определяется исходя из необходимых размеров кассет. Фасадные кассеты из композита обладают более легким весом чем металлокассеты, но композит в отличие от оцинкованного листа стали не является полностью негорючим материалом.

Для вентилируемых фасадов применяют слабогорючие листы композита, покрытые полимером для придания им цвета. Изготовление производится посредством фрезеровки листа, с последующей формовкой заготовок.

ПРЕЗЕНТАЦИЯ

Для ознакомления, просмотрите нашу видеопрезентацию архитектурного проекта вентилируемого фасада с облицовкой металлокассетами.

ВИДЫ ПОКРЫТИЙ

Фасадные кассеты обладают широкой палитрой цветов (матовые, глянцевые, структурные). Ламинация кассет позволяет придать панелям различные структуры, такие как фактура дерева и камня. Ниже представлены некоторые варианты покрытий.

RAL6005	RAL8017	RAL9002	Декор-1	Декор-2	Декор-3	Декор-4	Декор-5
Металлик-1	Металлик-2

СТРУКТУРНАЯ СХЕМА

Вентилируемый фасад с облицовкой металлокассетами состоит из нескольких слоев плит утеплителя, комплекса несущих элементов подсистемы и собственно облицовочных панелей. Для каждого объекта индивидуально формируется спецификация материалов для получения тех или иных технических показателей фасадной системы.

1. Кронштейн

2. Утеплитель

3. Тарельчатый дюбель

4,5. Направляющие подсистемы

6. Фасадные кассеты

МОНТАЖ ВЕНТИЛИРУЕМОГО ФАСАДА

Фасадные кассеты из композита или металла являются внешним слоем системы вентилируемого фасада. Для установки используют различные варианты исполнения несущей конструкции, которую изготавливают из коррозионностойки х материалов с последующей огрунтовкой.

Первым этапом работ является установка кронштейнов и плит утеплителя на стены. Утеплитель производитс я по специальной технологии для получения высоких показателей звуко и теплоизоляции, а также способности противостоять горению. Минераловатные плиты устанавливают в два слоя, которые различаются плотностью материала.

Это позволяет качественно защитить стены зданий, повысить теплотехничес кие характеристики ограждающих конструкций. Утеплитель рассчитан на весь срок службы фасада, он не подвержен разрушению.

Сле дующим этапом является крепление несущих направляющих системы. Исходя из размеров металлокассет, направляющие системы устанавливаются с определенным шагом, который был определен во время проектирования вентилируемого фасада. Подсистема выравнивает все неровности стен и образуют вентилируемый зазор, который позволяет свободно циркулировать воздуху.

Конечной фазой установки навесного фасада является установка внешних металлических откосов, оконных отливов, металлических кассет к направляющим.

СТОИМОСТЬ ВЕНТИЛИРУЕМОГО ФАСАДА ИЗ МЕТАЛЛОКАССЕТ

Сметный расчет стоимости навесного фасада производится специалистами, с учетом пожеланий заказчика, параметров объекта и других данных. Звоните нашим специалистам, мы проконсультируем Вас по вопросам производства работ, а также произведем расчет стоимости в кратчайшие сроки.

Произвести предварительную оценку стоимости работ и материалов Вы можете прямо сейчас, воспользовавшись нашим сервисом

Наша основная цель – долгосрочное взаимовыгодное сотрудничество!

Для консультации, оформления заявки звоните: +7 (495) 642-47-22

Преимущества облицовочного материала

Такой материал имеет высокие шумоизоляционные свойства. За счёт небольшого веса, металлокассеты позволяют производить лёгкий монтаж в максимально короткие сроки. Стоит также отметить их высокую ремонтопригодность. То есть повреждённые кассеты можно легко заменить. К тому же при использовании металлокассет можно произвести монтаж облицовки большой площади.

Совет от «фасадца»

Собирать вентилируемый металл фасад с применением такого облицовочного материала можно в любое время года. При этом необходимость в косметическом ремонте отпадает. При качественной работе вентилируемый металл фасад может сохранить свой привлекательный внешний вид на срок до 40 лет.

Фасадные кассеты для внешней отделки из оцинкованной стали пожаробезопасны, не воспламеняются и не плавятся под воздействием относительно высокой температуры, а поэтому могут успешно применяться для облицовки зданий с повышенными требованиями по пожарной безопасности К0. С точки зрения дизайна облицовочный материал предоставляет обширные возможности. Это и богатая цветовая палитра. Для каждого конкретного случая можно выбрать подходящий оттенок. Также можно подобрать текстуру под дерево либо любой другой материал. В некоторых случаях неплохо будет смотреться фасад из металлокассет с эффектом старения. Благодаря возможности применения современного оборудования, у производителей появилась возможность изготавливать радиусные кассеты, которые идеально подойдут для облицовки колонн. Таким образом, можно придать любому зданию неповторимый внешний вид в стиле классики или модерна.Существенных недостатков металлокассеты для отделки дома не имеют, но стоит указать на следующее:

• В сравнении с Алюмокомпозитными материалам через некоторое время кассеты некоторых производителей деформируются, как это видно на фото;
• У кассет некоторых производителей спустя несколько лет по ребрам кассеты, могут быть заметны следы коррозии под краской;
• В связи со сложности технологии изготовления и использовании автоматизированных станков такой отделочный материал является не самым дешёвым. Но при существующих преимуществах цена оправдана.

Устройство фасада из металлокассет (конструкция)

1. Кронштейн КК, КР, КН, ККУ, ККП — на выбор (оцинкованные и нержавеющие подсистемы)
2. Кронштейн несущий и опорный (алюминиевые подсистемы)
3. Профиль несущий Г, П, Z, Т, С (оцинкованные, алюминиевые, нержавеющие)
4. Стартовая планка
5. «Рустовая» полоса окрашенная (для закрытого типа*)
6. Заклёпка окрашенная или саморез окрашенный порошковым покрытием*
7. Анкер фасадный 10*80 (*применяется и другой тип анкеров при слабом основании)
8. Доборный элемент короба, откосы и отливы, парапетные примыкания из стали*

Любой элемент для устройства фасада из кассеты оцинкованной и любой другой имеет свойства подбираться исходя из заранее разработанной документации.

В системе вентфасада есть требования не только к самой подсистеме и утеплению подконструкции, но и определённые тонкости сборки оконных проёмов, устройство коробов на основании АТР и пожарной экспертизы данного типа систем.

Можно определить крепёж для кассеты и с помощью нержавеющих или оцинкованных иклей с салазками или специальных п-образных нержавеющих фиксаторов торца кассет. На самом деле — всё индивидуально в нашем проекте устройства и проектирования для такого типа кассетной облицовки.

Проектирование

Виды подсистем, особенности и варианты крепления

Наиболее полно на рынке строительных материалов представлены три типа подсистем для вентилируемых фасадов:

• Алюминиевые;
• Из оцинкованной стали;
• Из нержавеющей стали.

Рассмотрим подробно особенности этих систем.

Алюминиевые подсистемы

Достоинства:

Минимальный вес элементов конструкции;

Длительный срок службы (до 50 лет);

Специальная технология изготовления увеличивает прочность элементов каркаса, что позволяет использовать для облицовки керамогранит, клинкер и терракотовые панели;

Алюминиевые системы не подвержены коррозии и невосприимчивы к перепадам температур.

Недостатки:

• По прочности несущие алюминиевые конструкции заметно уступают стальным и композитным аналогам;
• Увеличение температуры до 300С влечет за собой снижение прочностных характеристик, а при 650С конструкция полностью выходит из строя. Учитывая тот факт, что средняя температура пожара составляет 1000С вероятность обрушения ВФ с алюминиевым каркасом при пожаре весьма высока.

Из отечественных производителей алюминиевых подсистем можно выделить следующие компании:

• NordFox;
• Краспан;
• Металл Профиль.

Средняя стоимость алюминиевой подсистемы отечественного производства составляет 500 – 600 руб./м2.

Подсистемы из оцинкованной стали

Конструкции из оцинковки имеют большую прочность чем алюминиевые аналоги, однако в большей степени подвержены коррозии и воздействию агрессивных сред.

Достоинства:

• Высокая несущая способность конструкции;
• Оцинкованные системы могут использоваться с любыми видами облицовочного материала, включая особо тяжелые, такие как натуральный камень, клинкер, керамогранит;
• Конструкция может сохранять работоспособность 30 лет и более;
• Стоимость каркаса из оцинковки меньше чем аналогов из алюминия и нержавеющей стали;
• Каркас из оцинкованной стали отвечает всем требованиям пожарной безопасности.

Недостатки:

Основным недостатком подсистем из оцинкованной стали является их недостаточная сопротивляемость коррозии.

Взвесив все за и против, можно сделать вывод, что каркас из оцинкованной стали является самым бюджетным вариантом для устройства навесного вентилируемого фасада. Несмотря на невысокую стоимость, прочностные характеристики оцинкованных систем позволяют использовать любой облицовочный материал.

Средняя стоимость 1м2 обрешетки составляет 300 руб./м2.

Подсистемы из нержавеющей стали

Такие конструкции отличаются самой высокой стоимостью, однако их эксплуатационные характеристики полностью оправдывают материальные затраты. В некоторых случаях использование оцинковки и алюминия неприемлемо, в частности это касается высотного строительства.

Достоинства:

• Высокая прочность и жесткость каркаса позволяет использовать любой вид облицовки;
• Конструкция не восприимчива к воздействию влаги и агрессивных химических соединений;
• Подсистема из нержавейки соответствует всем требованиям пожарной безопасности;
• Точность изготовления элементов обеспечивает простоту и надежность сборки;
• Длительный срок службы, системы из нержавеющих сталей могут работать 60 лет и более.

Недостатки:

Подсистема имеет значительный собственный вес, что ограничивает возможность монтажа конструкции из нержавеющей стали на легких постройках.

Стоимость нержавеющих подсистем существенно выше алюминиевых и оцинкованных аналогов.

Средняя стоимость 1м2 каркаса из нержавеющей стали 2500 руб./м2.

Алюминиевые или стальные, какие лучше?

Классическим материалом при изготовлении металлокассет в течение многих лет был алюминий, но не так давно стали выпускать также и стальные кассеты. Применение стали позволило заметно снизить цену на их производство, что сказалось на стоимости конечного продукта. В то же время использование не такого мягкого металла обеспечивает значительно более высокую прочность фасаду и гарантирует эффективную защиту от ветровых и других внешних нагрузок.

Главный недостаток стальных кассет в том, что их вес заметно превышает массу панелей из алюминия. В результате этого процесс установки такого облицовочного материала требует больше сил и времени.

Конструкция подсистемы фиброцемент

1. Кронштейн несущий, кронштейн опорный.
2. Прокладка, терморазрыв.
3. Анкер с дюбелем (для основания стены)
4. Шпилька с шайбой и гайкой (для металлоконструкции)
5. Утеплитель, мембрана. (с утеплением фасада)
6. Профиль, направляющая.
7. Угловая планка (планки внешнего угла)
8. Лента EPDM 60 мм, 80 мм.
9. Заклёпки 4,8*19-A2, 4,8*21-AL/A2 (для установки фиброцемента)
10. Втулки нержавеющие
11. Конструкция оцинкованная (короб с полимерным покрытием)
12. Откосы левый и правый.
13. Отливы
14. Парапетная крышка.
15. Цокольная планка (перфорированная планка)

Варианты крепления фасадной системы из фиброцементных плит, позволяют выполнить ремонт высотного здания с минимальными временными затратами. самым популярным решением установки системы является оцинкованная вертикальная  Т-образная подсистема крепления «Оптима» или аналогичная перекрёстная система с профилями П-образными и L-образными.

Вариации по типу:

• Нержавеющая система
• Вертикальная или перекрёстная
• Межэтажная в перекрытие
• Оцинкованная система
• В плиты перекрытия

*Тип крепления фиброцементной плиты и подбор (определение) фасадной системы при сборке принимается на основании проведения испытания крепежа анкеров с дюбелем, шурупа по бетону (новинка), а также производится испытание тарельчатых дюбелей, которые рассчитываются вместе с утеплителем или изоляцией в два слоя.

Фиброцементные панели (Японские панели)

Японские производители строительных материалов разработали более 1000 вариаций и фактур для своих панелей из Японии. Плюсом данного материала является слабая горючесть и лёгкий вес, и хотя слабогорючий материал и запрещён на школах и детских садах, такие панели радуют глаз на невысотных фасадах или фрагментно на высокоэтажных жилых домах.

Тип системы крепления:

1. На саморезы
2. На торцевые кляммера
3. На клей
4. На кайлы

Вариантов установки более 4-5 видов и это не предел, дело в том что производители панелей из фиброцемента изрядно постарались и открыли на территории Японии для нас более 10 заводом и торговых марок. Из этого следует и популярность данной панели на нашем рынке в России, однако применяют их панели и в Канаде, Америке, Европе.

Стоит отметить широкий масштаб и простоту данного типа материала в системах вентилируемых фасадов «Оптима», ведь мы проектируем и устанавливаем Японские панели не первый год.

Торговые марки фиброцемент (Япония)

1. Asahi
2. Kmew
3. Nichiha
4. Konoshima
5. Toray

У каждого завода существует свой тип крепления и толщина панелей от 12 до 20 мм., конструктив сборки фасадной системы под данный тип крепления Японцы разработали изначально на деревянном каркасе, брусе из дерева и устройстве на фасад, однако таким способом установить фасады в реальной жизни в Российской Федерации мы вам не рекомендуем.

Гораздо проще смонтировать фасады из фиброцемента на более доступный вариант из Г-образного профиля и сделать конструкцию менее горючей по составу системы и узлов, нежели экспериментировать с деревянными брусками (что логично*)

Состав подсистемы крепления:

• Кронштейн крепёжный (50-380 мм)
• Прокладка ПОН-Б
• Направляющая 65*30 (оц. пп.)
• Профиль Г-образный (оц.пп.)
• Кляммер стартовый под ФЦП*
• Кляммер Рядовый под ФЦП*
• Заклёпки 4*10 мм.
• Примыкания
• Доборные элементы откосов
• Парапетная крышка

*На фото указан каркас системы в плиты перекрытия при слабом основании кладки пеноблока. Такие задачи решаются с креплением кронштейнов с двухуровневой сборкой кронштейнов и усиленных направляющих, как правило не менее 1,5 и 2 мм.

При нарезке панелей на небольшие размеры (выполнение фасада в шахматном порядке) стоит применить перекрёстный каркас, который мы не указали на визуализации. Такой тип установки всегда проще в плане расстановки профиля, в таком случае ошибки монтажа минимальны (всегда можно исправить расстановку профиля)

Как не допустить ошибок при выборе и использовании материала

Для того чтобы избежать ошибок при выборе и использовании фасадных панелей необходимо учесть климатические условия региона и внимательно ознакомиться с рекомендациями завода-изготовителя.

В тех регионах, где наблюдаются значительные перепады температур лучше использовать стальные или толстые алюминиевые фасадные панели.

Прежде чем выбрать материал, следует произвести точный расчет несущей способности фундамента и убедиться в том, что он способен выдержать существенную дополнительную нагрузку. Кроме того, при укладке облицовки следует точно соблюдать технологию монтажа.

Для качественного монтажа облицовочных панелей, необходимо знать наиболее распространенные ошибки. Категорически запрещается порезка фасадных кассет болгаркой или плазменным резаком. Прежде чем приобрести материал, нужно уточнить срок хранения кассет и дату ее выпуска. Панели, имеющие полимерное защитно-декоративное покрытие, могут храниться в заводской упаковке не больше 45 дней со времени отгрузки.

Покупая облицовочный материал для общественных и административных зданий необходимо помнить, что монтаж на кассетную облицовку каких бы то ни было вывесок, указателей, рекламных конструкций и т.п. категорически запрещается. В частных домах не допускается крепление к фасадным панелям навесных козырьков, спутниковых антенн и т. п.

К кассетной облицовке допускается крепление только элементов водосточной системы. Однако даже эти элементы должны крепиться не к облицовке, а к несущему основанию, не связанному с облицовочными панелями.

Купленные металлические кассеты необходимо хранить в защищенном от света месте. Не следует снимать защитную пленку вплоть до начала монтажных работ. Воздействие ультрафиолета может вызвать необратимые изменения в структуре клеящего вещества, что в свою очередь, значительно усложнит снятие защитной пленки с панелей.

Благодаря высоким эксплуатационным характеристикам, простоте монтажа и привлекательному внешнему виду, фасадные кассеты получили самое широкое распространение. Как правило, материал используется для устройства вентилируемых фасадов, надежно защищающих несущие конструкции от вредных атмосферных факторов и механических воздействий.

Описание и назначение кассетных панелей

Кассетная панель – металлическая панель, которую изготавливают из листов металла. В качестве такового выступает оцинкованная сталь, латунь, алюминий или медь. В зависимости от потребностей заказчика толщина панелей различается и составляет 0,7-1,5 мм. Исключение составляют кассеты из алюминия, которые в целях жесткости конструкции имеют толщину 2 мм. Альтернативой фасадным панелям из металла выступают панели из композитных материалов. Обычно их изготавливают из двух листов алюминия, между которыми помещают минеральный или полимерный слой. Толщина панели при этом увеличивается, но за счёт лёгкой середины вес будет небольшим. Благодаря этому плитка не выгибается. Эта особенность позволила производить панели больших размеров.

Рисунок 2. Пример отделки фасада здания кассетными панелями

Материал определяет некоторые особенности металлокассет. Наиболее часто используется оцинкованная сталь и алюминий. Алюминий – самый лёгкий материал, который даёт наименьшую по сравнению с другими нагрузку на фасад. Медные панели стоят дороже, но при этом служат дольше и не коррозируют даже без дополнительной защиты. Латунь тоже не требует финишной защитной покраски. От латуни материал отличает характерный желтоватый оттенок.Что касается конструкции, то у металлокассет она очень проста. Боковые края загибают на производстве так, что изделия получают сходство с коробкой. На них по краю выполняют защёлки или перфорацию. По форме кассеты бывают квадратные, прямоугольные, реже – трапециевидные. Металл для защиты от коррозии покрывают порошковой краской. Можно выбрать любой цвет по шкале Ral без ограничения.

Рисунок 3. Цветовая палитра RAL

Можно ли самостоятельно установить облицовку из фасадных кассет

Так как металлическая фасадная кассета предусматривает достаточно сложную конструкцию для крепления, то выполнить такие работы самостоятельно достаточно сложно

При монтаже металлического каркаса важно строго следовать всем позициям, которые предусматривает инструкция по креплению данных отделочных материалов. Даже незначительный перекос при монтаже металлической обрешетки может привести к перекосу всей конструкции вентилируемого фасада

Поэтому выполнять данные отделочные работы своими руками, не имея необходимых знаний и строительных навыков, не рекомендуется. В заключение можно с уверенностью сказать, что фасадные кассеты – универсальные материал для облицовки многоэтажных зданий, который обеспечивает надежность и эстетичный внешний вид облицовки.

Основные характеристики фасадных кассет

Преимущества облицовочного материала

Фасадные кассеты не зря пользуются большой популярностью в строительстве. Причина тому кроется в преимуществах данного материала, к которым можно отнести:

1. Долгий срок службы, прочность и надежность такой облицовки.
2. Относительную простоту сборки. Процесс монтажа подобных кассет производится достаточно быстро и не требует привлечения большого количества специалистов.
3. Фасадные кассеты хорошо защищают стены постройки от неблагоприятных погодных условий: ветра, влаги, солнечного излучения.
4. Данный вид облицовки относится к пожароустойчивым материалам, кроме того, он хорошо переносит морозы и перепады температур.
5. Фасадные кассеты, благодаря малому весу, дают совсем небольшую нагрузку на стены здания.
6. Под элементами конструкции вы можете проложить дополнительный слой тепло- и гидроизолирующего материалов, обеспечив тем самым уют внутри помещений.
7. Идеально ровные и гладкие фасадные кассеты способны замаскировать все погрешности стен постройки.

Фото фасадных кассет:

Материалы изготовления фасадных кассет

В зависимости от материала изготовления, фасадные кассеты делятся на три вида. Рассмотрим их более подробно:

1. Оцинкованные фасадные кассеты производятся из листов оцинкованной стали. Они твердые и прочные, но также и достаточно тяжелые. Если вы желаете использовать в оформлении здания именно этот облицовочный материал, вам придется позаботиться о создании надежного крепления из металлопрофиля для фасадных кассет. Что касается цветового решения, то здесь все зависит от вашего вкуса и фантазии. Во время производства кассет листы оцинкованной стали покрывают специальной полимерной пленкой, палитра оттенков которой довольно широка.
2. Кассеты из композитных сплавов не столь прочны, как предыдущий вид материала, однако и они обладают неоспоримым преимуществом – небольшой массой. Как правило, подобные элементы используют для оформления невысоких зданий, фундамент и стены которых не вынесут слишком большой нагрузки. Отметим также, что некоторые виды сплавов плохо переносят перепады температур или сильную жару, поэтому при выборе материала внимательно изучите все его характеристики.
3. Третий вид облицовочного материала – это кассеты из алюминия. Их главным преимуществом считаются небольшой вес и высокая прочность. Кроме того, размеры фасадных кассет из алюминия достаточно велики, что напрямую влияет на скорость их монтажа. К недостаткам такого материала можно отнести его стоимость – цена таких фасадных кассет выше, чем у предыдущих двух видов, но и в плане качества они выигрывают у своих более дешевых аналогов.

Как правило, фасадные кассеты продаются в комплекте с прочими элементами, необходимыми для монтажа всей конструкции. Набор деталей для облицовки здания включает следующее:

• откосы;
• алюминиевые либо другие металлические профили;
• крепежные костыли;
• ветровые панели;
• детали для маскировки щелей;
• уголки для фиксации панелей;
• наличники.

Цена на фасад

Стоимость такой отделки определяется рядом факторов: характером материала – сталь, латунь, толщиной изделия, размерами самой кассеты, методом монтажа и покрытием. В результате стоимость варьируется в довольно больших пределах.

• Так, стальные кассеты с порошковым покрытием можно приобрести за 750 р. за кв. м. При толщине в 0,7 мм, или за 1080 р. з кв. м. при толщине в 1,2 мм. Однако касается это кассет открытого типа. Такие же изделия закрытого типа стоят соответственно 800 и 1130 р. за кв. м.
• Алюминиевые панели дешевле. Изделия открытого типа с полимерным покрытием в зависимости от толщины – от 0,5 до 1,2, стоят от 550 до 940 р. за кв. м. Такие же модели, но закрытого типа оцениваются от 600 до 960 р. за кв. м.

На деле стоимость алюминиевого фасада зачастую оказывается выше. Причина в том, что алюминиевые металлокассеты отличаются необыкновенным разнообразием форм. Кроме обычных геометрически правильных очертаний, материалу можно придать любую многоугольную форму самой сложной конфигурации, в том числе и с плавными криволинейными контурами. Конечно, такая декоративная форма намного больше стоит – от 2500 р. за кв. м.

Вентилируемый фасад из металлокассет – современное интересное решение. Такая облицовка не только придаст зданию совершенно потрясающий вид, но и обеспечит сверхэффективную защиту стен.

Что это такое?

Вентилируемый фасад, далее (вентфасад), представляет собой сборную конструкцию, состоящую из несущей системы и облицовочных панелей. Металлический каркас крепится непосредственно к стене здания обеспечивая возможность крепления декоративных облицовочных панелей и свободную циркуляцию воздуха.

В общем случае, любой вентфасад включает в себя следующие основные узлы:

1. Узел крепления кронштейна к несущему основанию. В качестве крепежа, чаще всего, используется анкерный дюбель. Кронштейн в этом случае является промежуточным элементом, обеспечивающим возможность крепления горизонтальных и вертикальных профилей.

2. Узел соединения кронштейнов и направляющих профилей. Конструктивные особенности этого узла зависят от типа профиля и используемых облицовочных панелей. Подробное описание этого узла можно найти в инструкции по монтажу.

3. Узел оконного откоса. Конструкция этого узла позволяет выполнить облицовку дверных и оконных проемов с соблюдением требований пожарной безопасности и свободного доступа воздуха в вентилируемое пространство.

4. Узлы внутренних и наружных углов. В этих элементах используются специальные кронштейны и угловые профили. В некоторых системах в целях пожарной безопасности в внутренние угловые направляющие устанавливаются противопожарные пластины.

5. Узел парапета и цоколя. Эти элементы каркаса должны не только обеспечивать надежное крепление облицовки, но и способствовать циркуляции воздуха в вентилируемой зоне. Для этого нижняя планка изготавливается из перфорированного материала.

6. Узел противопожарной отсечки. Элемент предназначен для предотвращения распространения огня во внутренней полости фасада.
