Многощипцовая крыша стропильная система: основные принципы монтажа многощипцовой стропильной системы, схемы

Как можно самостоятельно рассчитать многощипцовую крышу?

Процесс расчета многощипцовой крыши – дело непростое, особенно в том случае, когда конструкция имеет сложную конфигурацию, с различными по высоте и месту расположения отделами. Но если пользователь имеет хорошее пространственное воображение и базовые знания геометрии и тригонометрии, то любую систему можно «разложить» на более простые фигуры. Среди этих фигур явно будут преобладать треугольники, которые уже «подчиняются» строгим математическим правилам.

Общий порядок расчета

Для примера расчета будет взята довольно распространенная и, пожалуй, наиболее простая для проектирования система трехщипцовой крыши, то есть с одной пристройкой к дому. При этом соблюдается общая высота конька (Н) и линии карнизных свесов обоих отделов стропильной системы.

Схема для демонстрации принципа расчета трехщипцовой стропильной системы

Многие из расчетов, в принципе, повторяют проектирование двускатной или вальмовой крыши. И для подобных вычислений на нашем портале уже имеются удобные калькуляторы – на них будут даны необходимые ссылки. Калькуляторы будут открываться в отдельных окнах браузера, так что это не помешает при дальнейшем ознакомлении с настоящей статьей. Все калькуляторы сопровождаются подробной инструкцией по их использованию.

Первым делом обычно рассчитывают высоту конька Н, в зависимости от ширина здания D или пристройки (по фронтонной стене) и угла ската кровли а. Или же решается обратная задача – при известной планируемой высоте крыши в коньке необходимо определиться с углом крутизны скатов (это потребуется для некоторых дальнейших расчетов).

Очевидно, что если высота конька у обоих отделов крыши равная, и ширина здания и пристройки – различается, то это отразится и на величине угла ската, и на длине стропильных ног.

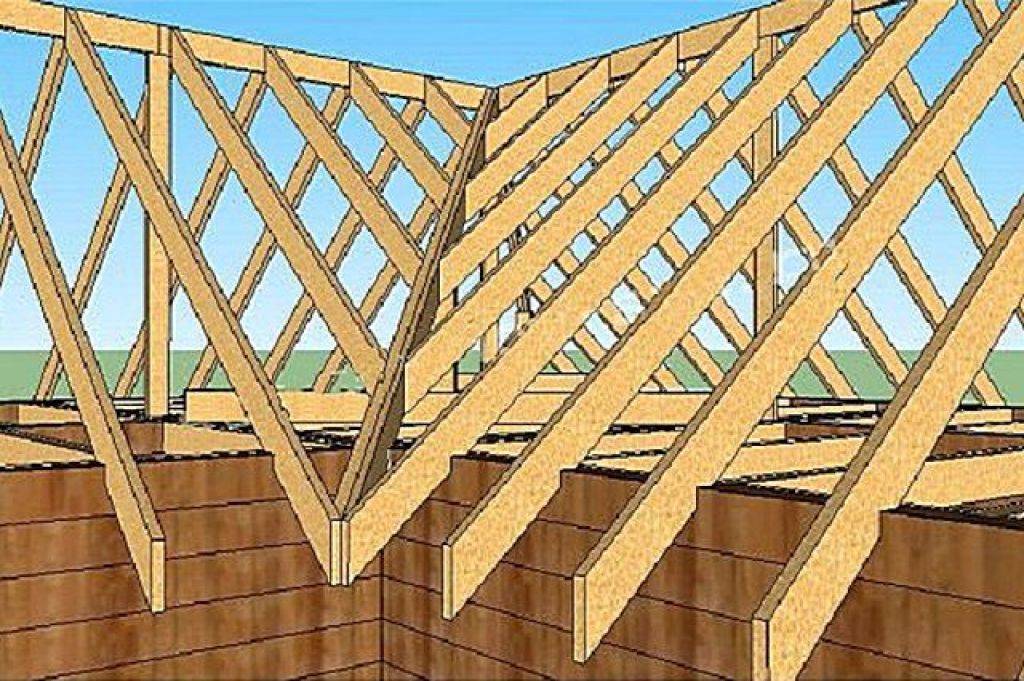

Схема, показывающая принцип расчета длины накосной стропильной ноги

Накостная стропильная нога, как показано на схеме выше, становится гипотенузой прямоугольного треугольника (выделено красным цветом), катетами которого являются:

— рассчитанная ранее длина стропила основного здания (выделено синим цветом);

— половина ширины D2 пристройки к зданию (выделено зеленым цветом).

Исходя их этого, применяя Теорему Пифагора, несложно произвести расчет.

Калькулятор расчета длины накосной ендовной стропильной ноги многощипцовой крыши

Между коньком и накосными стропильными ногами устанавливаются укороченные стропила – нарожники. Можно сразу определить и их длину – для этого есть отдельный калькулятор. Он, правда, создан для расчета нарожников вальмовой крыши, но принцип остается тем же, только нарожники устанавливаются в «зеркальном отражении», не между мауэрлатом и накостным стропилом, а между этим стропилом и коньком.

Для этого есть специальный алгоритм расчета, который изложен в статье с соответствующим калькулятором.

В данном случае общая площадь будет складываться из:

— двух прямоугольных скатов крыши основной постройки, за вычетом треугольника, ограниченного наслонными стропилами по линии ендов.

— двух трапециевидных скатов крыши пристройки.

Чтобы не утомлять читателя геометрическими выкладками, сразу предложим воспользоваться калькулятором, в котором уже введены все основные зависимости общей площади трехщипцовой крыши от линейных размеров этой стропильной системы.

Калькулятор расчета площади кровли трехщипцовой крыши

Итак, основные параметры крыши определены. В соответствии с ними можно провести расчет необходимого количества материалов и переходить к монтажу.

Порядок монтажа крыши

Поскольку конструкция кровли имеет осложняющие элементы, то необходим абсолютно взвешенный подход к монтажу сооружения. Необходимо составить чертёж со всеми нужными размерами для подсчета необходимого материала.

Нужно помнить, что все деревянные элементы конструкции крыши должны быть обработаны составами, предотвращающими гниение.

Порядок сборки кровли должен быть расписан по пунктам и неукоснительно исполняться в строгой последовательности. Многощипцовая крыша монтируется следующим образом:

• промеряются все параметры и наносятся на монтажную схему, с точным расположением коньков, щипцов, ендов и стропил;
• по периметру стен раскладывается слой гидроизоляционного материала;
• по стенам раскладываются и крепятся мауэрлаты, точки фиксации к стенам должны быть подготовлены заранее и расположены с частотой 1000–1500 мм;
• затем укладываются затяжки, которые скрепляются с мауэрлатами для устранения распирающего воздействия на стены здания, затяжки могут быть поперечными и продольными;
• укладываются стропила, в верхней части соединяясь с коньковой конструкцией, а в нижней части с мауэрлатом с запилом на 1/3 толщины стропил;
• фиксируется стропильная группа в вертикальном положении временными брусками или постоянной обрешёткой;
• для жёсткости конструкции устанавливаются ригели, бабки и подкосы, а также подготавливаются конструкции под монтаж щипцов;
• монтируются коньки щипцов, стропила, ендовы и конструкция фиксируется обрешёткой;
• ставят финишную обрешётку и убирают все временные крепёжные элементы с учётом выхода печных и вентиляционных труб;
• затем производится монтаж водостоков на ендовах, карнизные планки и система водоотвода, а также ветрозащитные планки на свесах крыши;
• настилается гидроизоляция и монтируется контробрешётка;
• укладывается кровельное покрытие с учетом стыков кровли на ендовах, коньках, местах примыканий к трубам;
• монтируется тепло- и пароизоляция, отделывается подкровельное помещение.

Это интересно: Марки битумной черепицы — разбираем досконально

Формы крыши

При сложной крыше необходимо устройство ендов, которые являются наименьшим надежным местом кровли, так как в этих местах скапливается снег и увеличивается нагрузка на стропильную систему.

Четырехщипцовая крыша представляет собой конструкцию скатов на четыре стороны. Ее еще называют вальмовой или шатровой, а скаты – вальмами.

Эти конструкции не требуют устройства щипцовых стен, но стропильная система является более сложной в отличие от двускатной. Иногда такую кровлю выполняют в виде полувальмовой, и при этом боковые скаты как бы срезают часть шпица.

Поэтому полувальмы имеют меньшую длину по линии уклона, чем основные скаты.

Они могут располагаться в виде треугольника, в самом верху крыши, и образуют щипец в виде трапеции, или трапециевидную анизу – тогда в верху образуется треугольный щипец, который лежит вне плоскости стены.

Такую конструкцию используют для зданий, которые имеют многоугольный или квадратный план. Крыша с таким скатами в виде равнобедренных треугольников сходится вершинами в одной точке.

Типы и фото кровель

Различия между отдельными видами проявляются в:

• Способе обустройства выступающих частей крыши. Традиционно щипцами крыши называют выступы над треугольными фронтонами с вертикальными ровными стенками.

  Но иногда такие конструкции закрываются вальмовыми скатами. Ограничений нет, часть крыши может иметь треугольные фронтоны, часть – ровные. Больше об устройстве фронтона односкатной крыши читайте здесь.

• Форме самой крыши (квадратной или многоугольной).
• Числе уровней каркаса. У некоторых видов все примыкающие скаты стыкуются на одном уровне, у других щипцовые или двускатные выступы «врастают» в плоскость более высоких скатов. Второй вариант часто выбирается при наличии в проекте пристроек или встроенных балконов.
• Способе крепления стропил и типе каркаса. При ширине стен в пределах 6 м стропила могут крепится висячим способом (тем самым освобождая больше пространства), но в большинстве случаев каркас собирается наслонным или комбинированным способами.

Варианты обустройства не ограничены: щипцовые элементы могут размещаться ниже или на одном уровне с основным коньком, иметь отличную друг от друга высоту или закладываться поверх балконов (об особенностях применения конька для односкатной крыши и нюансах его установки мы рассказывали в этой статье). Каждый проект многощипцовых крыш уникален.

Ниже на фото представлены различные варианты многощипцовых крыш:

Нагрузка

Стропила многощипцовой крыши, как и вся система, должны выдерживать все внешние воздействия. Поэтому, еще до начала высчитывания всех основных параметров, следует рассчитать нагрузку. Специалисты различают два ее вида, а именно:

• постоянную. В эту группу включают нагрузку на стропильную систему многощипцовой и других типов крыш, вызванной весом используемых материалов. Также сюда входят масса всего оборудования установленного на кровле;
• переменная нагрузка. В эту группу включают воздействия от внешних факторов. На стропильную систему действует вес снегового покрова, который будет задерживаться на кровле. Кроме того, также воздействие оказывает и ветер.

Зная, какой угол наклона скатов будет на вашей крыше, можно высчитать переменные нагрузки. Прибавив к ним массу всех материалов, используемых при строительстве кровли, можно определить общее воздействие, которое должна выдерживать вся конструкция, рекомендуется прочитать: .

Зная все нагрузки можно определиться с сечением стропил. Чем нагрузки больше, тем толще должны быть основные элементы системы. Кроме того, после таких расчетов определяют и или шаг. Также, при необходимости (например, если стропильные ноги слишком длинные) уточняют расположение дополнительных поддерживающих элементов. После всего этого составляется чертеж.

Выполнить правильно все эти расчеты, тем более составить схему будущей стропильной системы многощипцовой крыши – эта задача сложная. Лучше ее доверить специалистам. Или можно воспользоваться специальными программами. С их помощью, указав все необходимые данные, можно не только рассчитать все параметры, но и составить план расположения всех компонентов стропильной системы многощипцовой крыши.

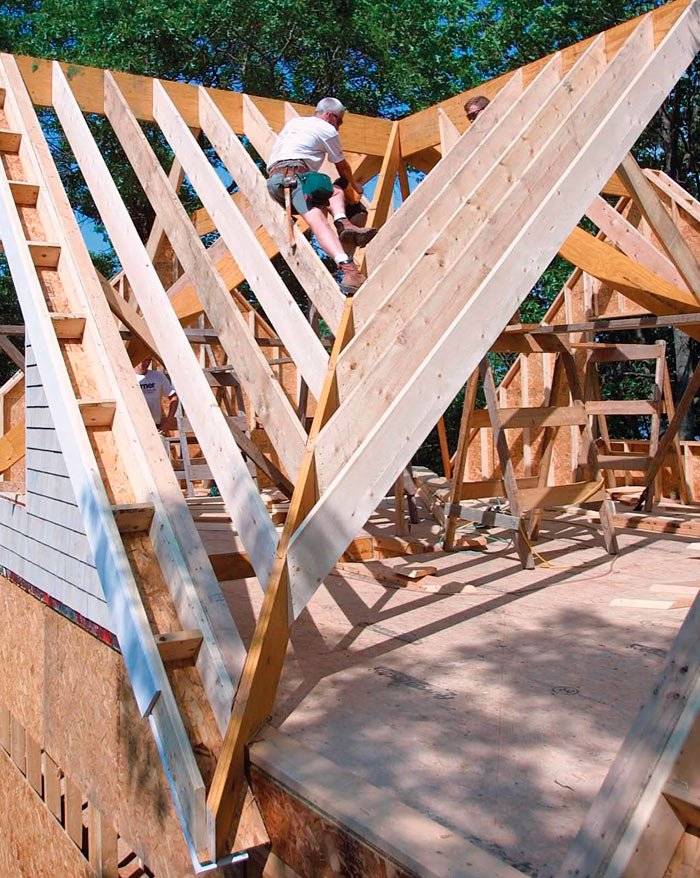

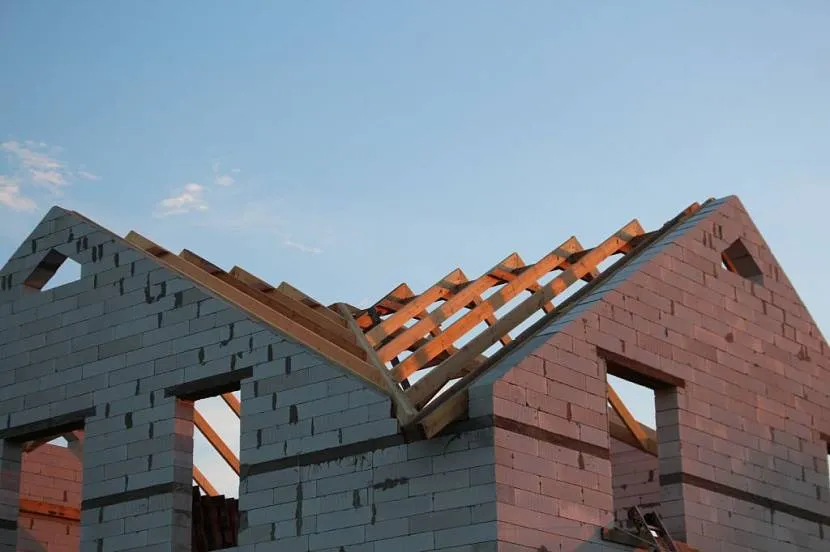

Монтаж стропильной системы многощипцовой крыши не сильно отличается от традиционной двухскатной системы. Все работы проводятся в следующей последовательности:

Первым делом производится . В случае многощипцовой крыши эту работу нужно проделать не только по всем внешним несущим стенам, но и по внутренним. Последний правильней будет назваться лежнем. Далее следует установить коньковый прогон. Чаще всего многощипцовая крыша над основным зданием устанавливается наслонным способом. Поэтому без конькового прогона вам не обойтись. Над пристройкой чаще всего используется висячая стропильная система. В этом случае коньковый прогон не используется. После этого, проводится установка крайних стропильных пар основного здания. Чтобы было удобно собирать конструкции, на балки чердачного перекрытия лучше уложить доски в виде чернового пола. Это будет полезно, ведь сами стропильные пары собираются непосредственно на крыше. Следующим этапом будет закрепление на своем месте накосных стропил или ендовы. Ее верхний часть должна располагаться на коньковом прогоне основного здания в том месте, где к нему будет подходить конек стропильной системы пристройки. Нижний конец монтируется на мауэрлат там, где стены пристройки стыкуются с несущими стенами основного здания. После этого крепят остальные элементы. В первую очередь монтируют стропильные пары многощипцовой крыши над основным зданием. Далее переходят к конструкции над пристройкой

При этом если основные стропила крепят к мауэрлату, то нарожники монтируют к ендове

При монтаже очень важно, чтобы все стропила одной стороны строения были в одной плоскости. Далее, при необходимости, проводят монтаж дополнительных поддерживающих элементов

Это могут быть подпорки, стойки и так далее. После этого закрепляют торцевые, лобовые, обвязочные доски

Делают свес и крепят обрешетку. Далее, можно приступать к укладке кровельного материала. Если под многощипцовой крышей будет оборудоваться жилое помещение, то следует дополнительно смонтировать пароизоляцию, теплоизоляционный слой и гидроизоляцию.

Строительство крыши – важный этап постройки частного дома. Она защищает жильцов от солнца, холода, осадков и других сюрпризов природы. При составлении проекта необходимо учитывать особенности климатической зоны. Вторая ее функция – эстетическая.

Кто не хочет жить в красивом доме? Эффектная крыша может стать изюминкой всего строения и даже местной достопримечательностью.

Особенности многощипцовой крыши

Отличие данной конструкции от других типов кровли заключается в наличии щипцов, располагающихся перпендикулярно по отношению к основному скату кровли. Многощипцовая крыша используется для покрытия как прямоугольных строений, так и для более сложных многоугольных, ломаных сооружений.

Одной из особенностей таких решений является использование подкровельного пространства для жилых целей с дневным освещением через оконные проёмы. Щипец представляет собой продолжение стены здания с треугольным завершением с двумя скатами наверху. Он не ограничен от стены карнизом и тем самым отличается от фронтона.

Наиболее распространённым вариантам этой конструкции являются трёх- и четырёхщипцовая крыша. Эти архитектурные решения характерны дороговизной и трудоёмкостью при возведении, требуют высокой квалификации работников и улучшенной тепло- и гидроизоляции.

Преимущества

Но у таких крыш есть и существенные преимущества, а именно:

1. Элегантный внешний вид.
2. Обитаемое мансардное помещение.
3. Общее с домом отопление.
4. Естественный дневной свет.
5. Отсутствие дополнительных карнизов.

При выборе типа крыши нужно помнить, что щипцовая кровля требует повышенного внимания на уровне изготовления стропильной системы, поскольку от точной врезки скатов щипца в основной скат крыши зависит дальнейший ход монтажа. Существуют многочисленные проекты несимметричного расположения щипцов. Но самыми популярными вариантами всё же являются многощипцовые крыши, в основе которых лежит двускатная система стропил.

Типы крыш, возводимых над каркасными домами

Стропильная система каркасного дома может быть следующих видов:

• Плоская с уклоном 2-3 градуса.
• Скатная, имеющая один, два и более скатов.
• Двухскатная или четырехскатная крыша мансардного типа.
• Щипцовая, многощипцовая или коническая.

Тип крыши определяется предполагаемым внешним видом строения с учетом функциональных возможностей конструкции, а также всех ее положительных и отрицательных сторон.

Крыша плоского типа

Частные застройщики очень редко используют плоскую крышу. Несмотря на простоту монтажа, такая конструкция имеет один весомый недостаток: ей требуется постоянный уход. Незначительный уклон приводит к застаиванию воды на поверхности, а в зимний период снег вообще не скатывается с нее. Поэтому необходимо постоянно очищать поверхность крыши, чтобы предотвратить проникновение влаги внутрь помещения. Кроме того плоская крыша не позволяет обустроить жилое помещение на чердаке.

Плоская кровля каркасного дома отлично подходит для тех, кто имеет ограниченный бюджет строительства, так как в этом случае есть возможность сэкономить на строительных материалах.

Крыша с одним или несколькими скатами

Такие конструкции имеют уклон скатов более 10 градусов, при этом количество скатов может быть от 1 до 4.

Скатные крыши каркасного дома являются наиболее популярным вариантом, благодаря большому количеству преимуществ:

• Наличие пространства для обустройства дополнительной жилой площади.
• Беспрепятственное стекание талой и дождевой воды.
• Отсутствие скоплений воды и снега позволяет снизить нагрузку на кровлю и предотвращает образование протечек.

Крыша мансардного типа

Такие крыши могут быть полувальмовыми и вальмовыми. В первом случае каркас крыши дома имеет два основных ската и два маленьких, заменяющих фронтоны. Второй вариант подразумевает возведение четырех скатов.

Такие крыши обладают набором следующих положительных качеств:

• Образование дополнительного места под крышей.
•  Возможная установка окошек.
• Своеобразный внешний вид всего строения.
• Снижение снеговой нагрузки на несущие стены дома.

Как недостаток, можно выделить следующий момент:

• Мансардная крыша требует больших материальных затрат и дополнительного отопления.
• Недостаточная циркуляция воздуха приводит к преждевременному разрушению стропильной системы.
• Зимой на оконных конструкциях может отмечаться большое скопление снега.

Многощипцовые крыши

Такую конструкцию также можно назвать популярной. В отличие от других типов она имеет много скатов и ендов, что позволяет выдерживать значительные нагрузки. В большинстве случаев используется над строениями сложной планировки.

Из преимуществ многощипцовой крыши можно назвать уникальность внешнего вида и возможное обустройство жилого помещения в чердачном пространстве.

В качестве недостатков отмечается сложный монтаж, большие финансовые вложения и повышенный расход материалов.

Коническая форма крыши

Крыша в виде конуса возводится над строением круглой формы, поэтому в российских регионах такие конструкции встречаются очень редко.

Преимуществом такой крыши является своеобразный внешний вид и простой уход. Недостатком конструкции является сложный монтаж и более точные расчеты.

Для тех, кто желает сэкономить на возведении крыши, оптимальным вариантом может стать каркасный дом с двускатной крышей. А для ценителей красоты и тех, кто не привык экономить, доступен вариант любой сложности и формы.

Оптимальный уклон скатов

Устройство кровли в каркасном доме должно начинаться с определения угла наклона скатов. Безопасной и долговечной считается крыша, скаты которой имеют уклон 30-45 градусов. При этом значении ветер и снег не оказывают сильной нагрузки на кровлю, а внешний вид крыши от этого только выигрывает.

Технология устройства стропильной системы

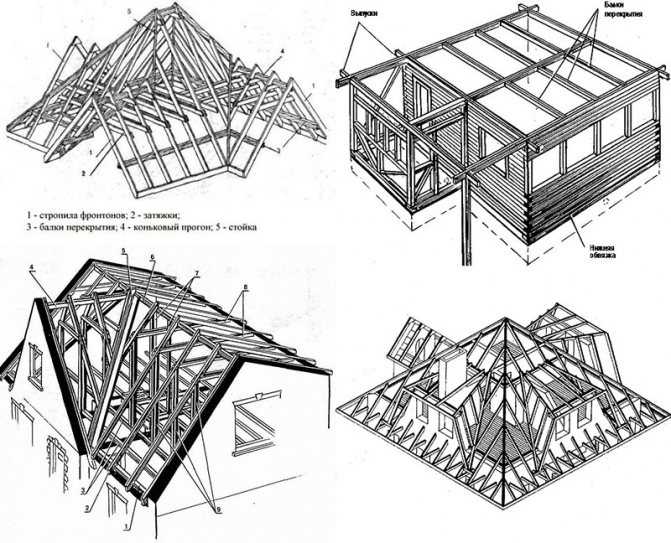

Пример стропильной системы многощипцовой крыши

В частных домах варианты крыш домов могут содержать целый комплекс отличающихся по типу крыш, которые объединены под одной кровельной конструкцией. Естественно, что все, кто не является профессионалом в устройстве кровель, может стоять перед вопросом — как и с чего начать  возведение этой сложной конструкции.

По своему назначению крыши отличаются друг от друга. Они могут иметь разный вид и включать мансардные окна, для устройства которых потребуются не только дополнительные скаты, но также ендовы и стропила, ребра и обрешетка, выполненные в минимальных размерах.

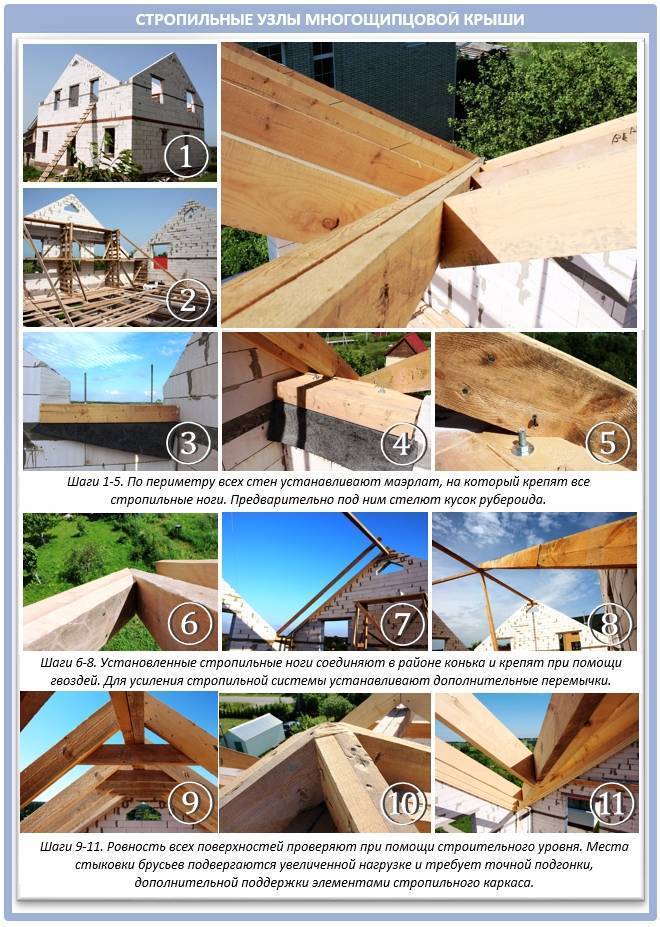

Устройство многощипцовой крыши над квадратным домом начинают с укладки мауэрлата, который является базовым элементом всей стропильной системы. Причем, это не зависит от ее сложности и от того, какие варианты кровли, крыши вы используете для своего дома. Ведь передача  усилий от стропил на несущие стены дома производится исключительно через такой элемент, как мауэрлат.

Чтобы не переживать за то, что стены из-за этих усилий могут со временем раздвинуться, мауэрлат прочно и очень надежно скрепляют с армированным поясом, который возводят во время кладки несущих стен. Только после этого производят установку стропильных ног.

Когда дом имеет большие размеры, то можно произвести установку потолочных балок, которые могут быть продольными или поперечными. Он часто берут на себя функцию затяжек.

Стропильные ноги , как правило, имеют обычный вид. В случае, когда крыша имеет вальмовый или полувальмовый тип, то стропильные ноги могут делать диагональными  (накосными).

При таком положении необходимо усилить накосные или диагональные стропила,  установив нарожники. Проект кровли допускает, что стропила в этом случае могут быть сдвоенного или спаренного вида.

Стропила крепятся к мауэрлату таким образом, что делаются специальные  запиливания, а также применяются металлические скобы, пластины и уголки. Крепление выбирают в зависимости  от того, какой тип стропил будет выбран в том или ином случае.

Соединение стропил производится в верхней точке крыши в районе конька, который делается из бруса или образовывается при помощи двух верхних досок обрешетки.

По стропилам производят устройство пароизоляции, обрешетки и контробрешетки. Какого вида будет обрешетка, и с каким шагом она будет монтироваться, зависит от материала финишного покрытия.

При мягких покрытиях нужно делать сплошной настил. При покрытии из профилированного металла обрешетку необходимо делать разреженной.

Материалом для стропильной системы служит дерево хвойных пород (ель, сосна). Древесина на момент начала работ по устройству крыши может быть влажной в пределах 18-20 %.

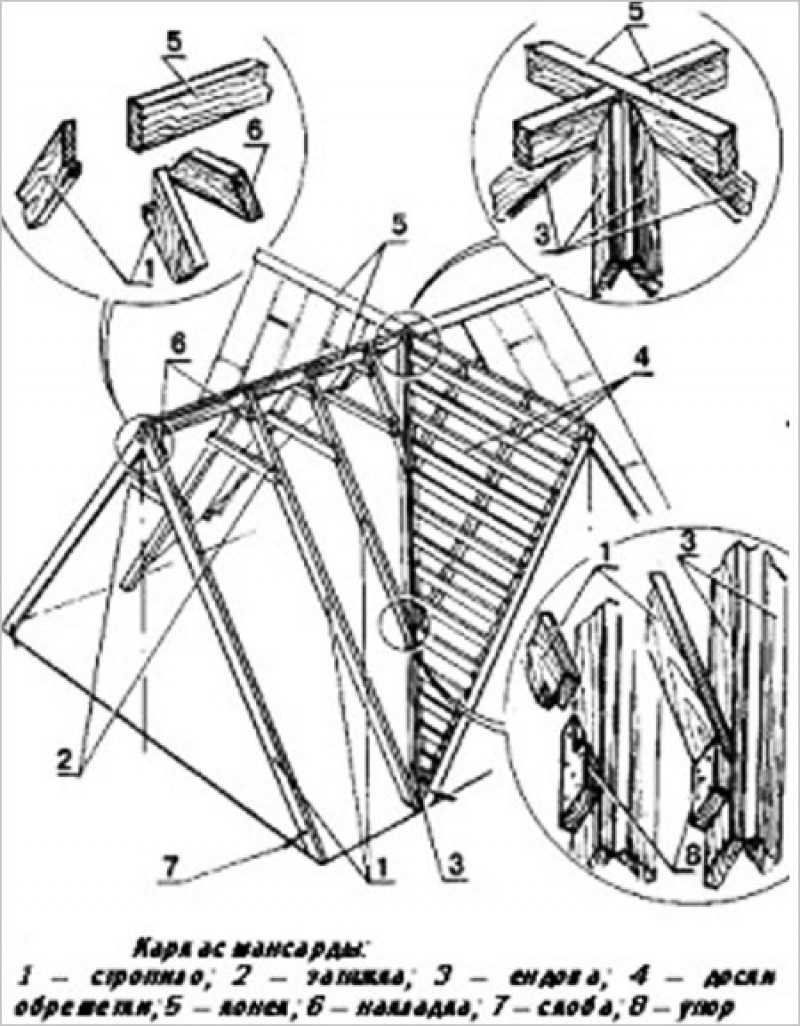

Для мансардных помещений необходимы дополнительные скаты, те же ендовы и ребра, а также стропила и обрешетки

Многощипцовые крыши по своему конструктивному устройству часто содержат мансардное помещение, расположенное в чердачном пространстве. По это причине кровля нуждается в хорошем утеплении, а также усиленной защите от проникновения в нее внешней влаги.

В качестве утеплителя можно использовать материал, произведенный на основе минеральных волокон (стекло или базальт). Они имеют мягкую структуру, которая позволяет проникнуть в самые труднодоступные и сложные места кровельной конструкции. План кровли помогает предусмотреть, где  могут возникнуть мостики холода. Они, в свою очередь, неизбежно приводят к образованию нежелательного сильного конденсата. Скапливающаяся в подкровельном пространстве влага влияет на  качество устроенной теплоизоляции. Одновременно  начинаются процессы, приводящие к гниению элементов кровли, сделанных из дерева.

После устройства стропильной системы укладывается гидроизоляционная пленка. Делается это в и виде полос, которые располагаются в направлении, перпендикулярном скату и имеют напуск не меньше 15 сантиметров. Стыки в обязательном порядке проклеиваются при помощи соединительных лент.

Варианты крыш домов с многощипцовыми крышами отличаются своим  многообразием  и сложностью конструкции. Тем, кто не знаком с чертежами и не имеет специальных знаний, может быть трудно справиться с таким непростым и ответственным делом. Поэтому было бы мудро доверить свой архитектурный шедевр опытным специалистам.

Основные элементы наружной конструкции

Щипцы формируют основу скатов крыши

Итак, все «за» и «против» взвешены, уверенность в своих интеллектуальных и физических возможностях присутствует, значит, вы готовы к выполнению сложного процесса своими руками. Наиболее простым вариантом конструкции со множеством щипцов принято считать объединение в единое целое пары двускатных сооружений, пересекающихся под прямым углом в виде креста (при верхней проекции).

Теперь перейдем к терминам, обозначающим отдельные участки кровли:

• щипцы, на языке профессионалов – не что иное, как верхушки стены без карниза (в отличие от фронтона), формирующие основу для двух скатов крыши;
• ендова – место стыковки двух плоскостей, образующее внутренний угол;
• ребро – наружный угол, сформированный на месте стыка двух скатов. Горизонтальное верхнее ребро плотники называют коньком.

Обратите внимание на то, что ендовам уделяют особое внимание, ведь они должны справляться с высокой нагрузкой, обусловленной скоплением атмосферных осадков. Даже малейшие просчеты на данном участке чреваты протечками и, как следствие, преждевременным разрушением кровли

Основные принципы конструкции

Многощипцовая крыша – это система стропил со скатами, которые связаны между собой. Применяется название шпиц или фронтон, но только если участок отделен от стены здания. Если стена имеет несколько щипцов или фронтонов, то она является многощипцовой.

Количество щипцов не ограничивается. Но чаще всего конструкции состоят из двух, трех или четырех систем. Предназначение щипцов различается.

Сам процесс монтажа сложен и затратен из-за особенностей конструкции, количества требуемых материалов.

Сложность конструкции также повлияет на количество оставляемых обрезков после проведенных работ Источник assz.ru

Многощипцовые крыши – это частый выбор тех владельцев домов, которые могут себе позволить соорудить здание, чем-то похожее на замок. Но со временем появилась возможность использовать более простые конструкции для сооружения щипцов и в бюджетных загородных домах.

Предварительное проектирование стропильной конструкции ↑

Предварительный расчет несущих элементов позволит получить достаточно точное представление о количестве стройматериалов и заложить необходимый запас прочности. При этом несложная конфигурация постройки дает возможность рассчитать угол наклона стропильных ног самостоятельно. Зная его величину, вы можете определить параметры стропильной системы и оптимальный способ крепления каркаса к основанию.

Надежность и устойчивость крыши, а также ее способность выполнять свои прямые функции по гидро-, тепло- и звукоизоляции во многом зависят от величины наклона ската. Она в свою очередь взаимосвязана с двумя определяющими факторами:

• климатическими условиями региона – чем холоднее и ветренее в вашей местности, и чем обильнее снегопады, тем круче должен быть поднят скат (для средней полосы оптимальным считается угол 20 градусов, для районов, где часто бушуют ветры, крутизна должна быть минимальной – в пределах 3–10 градусов);
• используемым кровельным материалом – ровная и гладкая поверхность практически не задерживает воду и снег, и наоборот, шероховатая кровля медленно очищается от выпавших осадков (для рулонных материалов типа рубероид или полимерные мембраны угол может составлять 5–10 градусов, для шифера – 20 гарусов, для штучного покрытия – 25–30 градусов).

Более точно вычислить значение крутизны ската вы можете, если уже установили высоту конька, то есть разницу между высокой и низкой стеной строения. Далее вам поможет знание базовых тригонометрических соотношений сторон в прямоугольном треугольнике ABC:

По полученному в результате деления числу в таблице тангенсов найдите соответствующий угол – это и будет искомая величина наклона ската. Теперь, зная угол и имея размеры двух катетов (высоту конька и ширину пролета), легко уточнить длину стропильной ноги. Для этого снова придется заняться тригонометрией, вспомнив формулу Пифагора или соотношение между гипотенузой и углом:

К полученному значению добавьте длину карнизного свеса: не менее 300 мм, если проектом предполагается наличие организованной водосточной системы, или 500 мм и более – при неорганизованном водостоке. Как видите, имея нормальное пространственное воображение и способность выполнить несложные схемы, вы без какого-либо программного обеспечения определили два важных параметра кровельной конструкции.

Мало знать, как построить односкатную крышу своими руками поэтапно – важно не допустить возникновение эксплуатационных проблем и при этом желательно не переплатить за материалы с избыточным запасом прочности. Такую задачу вполне по силам решить с помощью методики расчета сечения стропильных ног и расстояния между ними

Прежде всего, необходимо уточнить величину внешней нагрузки, приходящейся на стропильную систему постройки

Прежде всего, необходимо уточнить величину внешней нагрузки, приходящейся на стропильную систему постройки

Если не брать во внимание несвойственные для большинства регионов сейсмические воздействия, характер сил, давящих на стропила, обуславливается снеговыми и ветровыми нагрузками. Сумма этих составляющих с весом кровельного покрытия является величиной, определяющей параметры стропильной системы

Силу, с которой снег будет давить на возведенную крышу, вы можете узнать по карте распределения зон снегового давления, умножив найденное значение на коэффициент, учитывающий угол наклона ската

Ее формула выглядит так:

Силу, с которой снег будет давить на возведенную крышу, вы можете узнать по карте распределения зон снегового давления, умножив найденное значение на коэффициент, учитывающий угол наклона ската. Ее формула выглядит так:

Из-за неравномерности ветровой нагрузки ее расчет более сложен, и для него недостаточно знать среднестатистическое давление ветра

Во внимание следует принять сразу несколько моментов:

• преобладающие направления ветров;
• высота здания и окружающих строений;
• количество препятствий для ветра.

В формуле эти особенности учтены в виде табличных коэффициентов:

Конечный этап расчета – определение суммарного силового воздействия на крышу по формуле:

После этого по таблице можно найти значения допустимой длины стропил между опорами и подобрать сечение бруса из древесины хвойных пород определенного сорта.
