Монтаж пропиленовых труб своими руками: поэтапная инструкция

Разновидности полипропиленовых труб

В основе особенностей ассортимента полипропиленовых труб лежит технология их изготовления. Полипропилен является пластмассой, которая получается в результате крекинга нефтепродуктов и газа пропилена. Реакции полимеризации происходит под высоким давлением с использованием катализатора.

Для водопроводной сети производятся два вида труб из полипропилена:

• однослойные;
• многослойные.

Однослойный материал предназначен для холодной воды. Трубы из нескольких слоев предназначены для транспортировки горячей воды. Их отличительная особенность — наличие дополнительного материала (стекловолокна, полиэтилена или фольги) между слоями полипропилена.

При приобретении труб следует обратить внимание на маркировку изделий. Существует две маркировки водопроводных труб. Первая маркировка:

Первая маркировка:

• РР-Н — для холодной воды;
• РР-В — также для холодной воды (главное отличие — повышенная устойчивость к механическим нагрузкам);
• РР-R — для водопроводной системы с холодной и горячей водой;
• РРs — для транспортировки опасных веществ.

Вторая маркировка:

• РN10 — для холодной воды с температурой до +20ºС;
• РN16 — для холодной и горячей воды с температурой до +60ºС;
• РN20 — для холодной и горячей воды с температурой до +80ºС;
• РN25 (армированы алюминиевой фольгой) — для холодной и горячей воды с температурой до +95ºС.

При выборе труб учитывают внутренние и внешние размеры. Диаметр может быть в миллиметрах или дюймах. Внешний диаметр изделий составляет 1,6-50 см, длина 2-5 м. В зависимости от диаметра труб будут подбираться насадки паяльника.

Горизонтальная разводка

Горизонтальное подключение трубы к регистрам в новых частных домах является наиболее популярной. С ее помощью удается сделать дом очень теплым и более эстетичным.

Горизонтальная схема подключения может быть однотрубной или двухтрубной. В зависимости от способа укладки труб бывает периметральной и лучевой.

Периметральная схема

Эта схема предполагает монтаж труб вдоль стен по периметру этажа здания, допустима также скрытая прокладка в полу. Такой водяной контур отопления можно монтировать в процессе строительства дома или во время ремонта. Основной минус – большая длина трубопроводов и сложность слива теплоносителя из системы.

 Такая схема прокладки труб напоминает лучи солнца. С ее помощью удается настраивать работу каждого регистра, за счет чего в каждом помещении всегда будет оптимальная температура.

Эту схему подключения в основном применяют во время строительства дома, так как трубы нужно укладывать на черновой пол и заливать стяжкой. К минусам нужно отнести сложность ремонта, так как при возникновении аварии крайне проблематично добраться до повреждённых труб.

Такая схема разводки сегодня используется в типовых коттеджах.

Выводы

Перед самостоятельным монтажом контура отопления из полипропиленовых труб, требуется тщательно изучить технологию сваривания простых и армированных пластиковых изделий, ознакомиться со всеми возможными схемами подключения батарей, а также рассчитать требуемые тепловые нагрузки, начертить общий план и отдельные чертежи всех участков.

Это позволит вам собственноручно обустроить в своём доме эффективную систему отопления, поэтому в нём всегда будет тепло и уютно.

У каждого человека своё понимание комфорта, но тепло необходимо абсолютно всем. Без больших капитальных и временных затрат теплом можно обеспечить дом, используя трубы из полипропилена. А осведомлённость в отопительной системе позволит принять верное решение.

Пожалуйста, оцените наш материал: Мне нравится2Не нравится

Анатомия полипропиленовых труб

Большинство полипропиленовых (ПП) труб одинаково только на первый взгляд. Более детальное их рассмотрение позволит заметить различия по плотности материала, внутренней структуре и толщине стенок. От этих факторов зависит сфера применения труб и особенности их монтажа.

Классификация  ПП материала

Качество сварного полипропиленового шва и эксплуатационные характеристики труб во многом определяются технологией изготовления ПП.

Существуют такие разновидности деталей, исходя из материала их изготовления:

1. PРН. Однослойные изделия, выполненные из гомополипропилена. Применяются в промышленных трубопроводах и системах холодного водоснабжения.
2. РРВ. Однослойные изделия из блоксополимера ПП. Применяются при монтаже напольных отопительных сетей и холодных трубопроводов.
3. PPR. Однослойные изделия, выполненные из рандомсополимера ПП. Применяются в системах водоснабжения и домашнего отопления с температурой воды до +70°С.
4. PPS. Трудновоспламеняемый вид труб с рабочей температурой до +95°С.

Существуют ещё многослойные армированные детали из ПП.

Они имеют дополнительную внутреннюю алюминиевую оболочку, которая резко уменьшает температурные удлинения, облегчая монтаж разводки и безопасность эксплуатации. Минусом этих изделий является необходимость перед пайкой снятия верхнего полимерного слоя и алюминия на глубину проникновения трубы в фитинг.

Как выглядит маркировка

Выбрать требуемые трубы и фитинги для пластиковой разводки в строймаркете можно и самостоятельно. Нужно только знать условные обозначения маркировки.

Для определения сферы применения полипропиленовых изделий главным является показатель PN. Это показатель номинального давления в кгс/см2 (1 кгс/см2 = 0,967 атмосфер), при котором эксплуатационный ресурс не изменяется. Базовая температура теплоносителя при расчете принимается равной 20 °С.

В бытовой сфере применяются 4 основных типа ПП труб с различными показателями PN:

1. PN10 – для холодного водопровода;
2. PN16 – для холодного и для теплого водопровода;
3. PN20 – для горячей воды и систем отопления;
4. PN25 – для систем отопления, особенно центрального типа.

Изделия с PN25 часто имеют большую линейную длину, поэтому практически всегда армированы алюминиевой фольгой или прочным стекловолокном для меньшего расширения при нагревании.

Внешний вид и внутренняя структура

Качественные ПП трубы имеют на срезе идеально круглую форму. Толщина стенок и армирующего материала должна быть одинакова по всей окружности, не должно быть разрывов алюминия или стекловолокна.

Армированная труба традиционно состоит из трёх слоев: внутреннего и наружного полипропиленового и среднего алюминиевого или стекловолоконного. Поверхности труб должны быть гладкими, без наплывов и углублений. Цвет материала может быть зеленым, белым или серым, но от этого качество и характеристики труб совершенно не зависят.

Подготовка к монтажу ПП труб

Чтобы осуществить монтаж ПП труб, важно тщательно изучить схему системы водоснабжения и обогрева, подготовить ряд инструментов и ознакомиться с пошаговой инструкцией. Все работы выполняются в несколько этапов. Все работы выполняются в несколько этапов

Все работы выполняются в несколько этапов.

Этап 1 составление проекта

Перед закупкой материалов для монтажа труб своими руками нужно составить схему их подключения. Для связывания батарей с контуром отопления используют следующие методики:

1. Проточная.
2. Монтаж с нерегулируемым байпасом.
3. Монтаж с вентилями.
4. С трехходовым клапаном.

Еще домашний водопровод может отличаться схемой разводки. Сегодня используют две технологии монтажа полипропиленовых труб:

1. Параллельная. Выполняется по такому принципу: на входе системы водоснабжения устанавливают коллектор, напоминающий флейту. С его помощью можно создавать ряд отводов в любом удобном направлении.
2. Тройниковая (считается традиционным решением).

От каждого отвода протягивают отдельную трубу. Плюсом этой системы является одинаковый уровень давления во всех точках разбора жидкости, а минусом – необходимость использования большого количества труб. При этом, если один элемент будет поврежден, остальные детали будут работать без сбоев.

Последняя схема называется последовательной и заключается в прокладывании единой трубы для всей сантехники. Дальше от нее проделываются отводы посредством тройника.

Этап 2 подготовка инструментов

Работа с полипропиленовыми трубами предусматривает применение специального инструмента. Стоимость всех приспособлений будет варьироваться от 5 до 10 тыс. руб. Базовый набор состоит из:

1. Сварочного оборудования или паяльника для работы с полипропиленом.
2. Ножниц для нарезки труб.
3. Шейвера для удаления покрытия из алюминия.
4. Калибратора,с помощью которого можно будет следить за диаметром всех составляющих.
5. Деталей для прогревания элементов спайки.

Фотография инструмента	Название
сварочный аппарат, для работы в домашних условиях рекомендуется использовать агрегаты, предназначенные для сварки труб ПП небольшого и среднего диаметра — до 63 мм.
Труборез — идеальное устройство для отсечения полипропилена.
Шейвер — предназначен для удаления слоя армировки.
Торцеватель нужен для качественной стыковки трубы
Маркер для разметки труб.

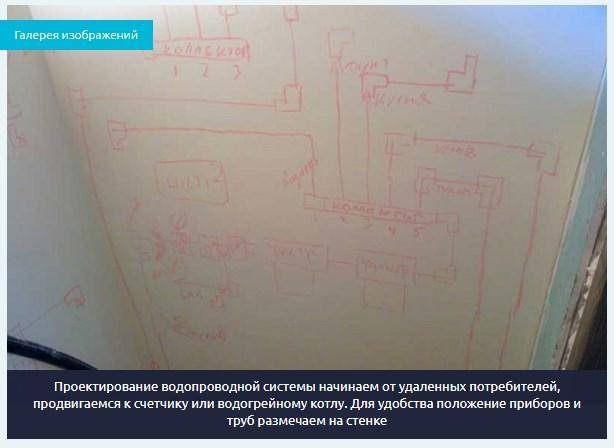

При помощи строительного уровня и карандаша нарисуйте на стене направление труб
Рулетка — один из главных инструментов в стройке.
Обезжириватель нужен для удаления нечистот с поверхностей сварочных стыков.

Кроме того, необходимо найти разводной ключ, рулетку и маркер. Если конструкции из ППР и монтаж трубопроводов внедряются один раз, лучше попросить инструментарий у друзей или взять их в аренду.

Этап 3 выбор полипропиленовых фитингов

Чтобы осуществить прокладку водопровода из полипропиленовых труб своими руками и совместить их с домашней сантехникой, следует приобрести специальные ПП-фитинги. Среди них:

1. Переходники.
2. Отводы ниппельного типа.
3. Соединяющие муфты.
4. Тройники.
5. Заглушки.
6. Крестовины.
7. Шаровые краны.
8. Хомуты.

Поскольку качество изготовления фитингов может отличаться, необходимо подбирать их с учетом особенностей трубы.

Этап 4 выбор схемы соединения

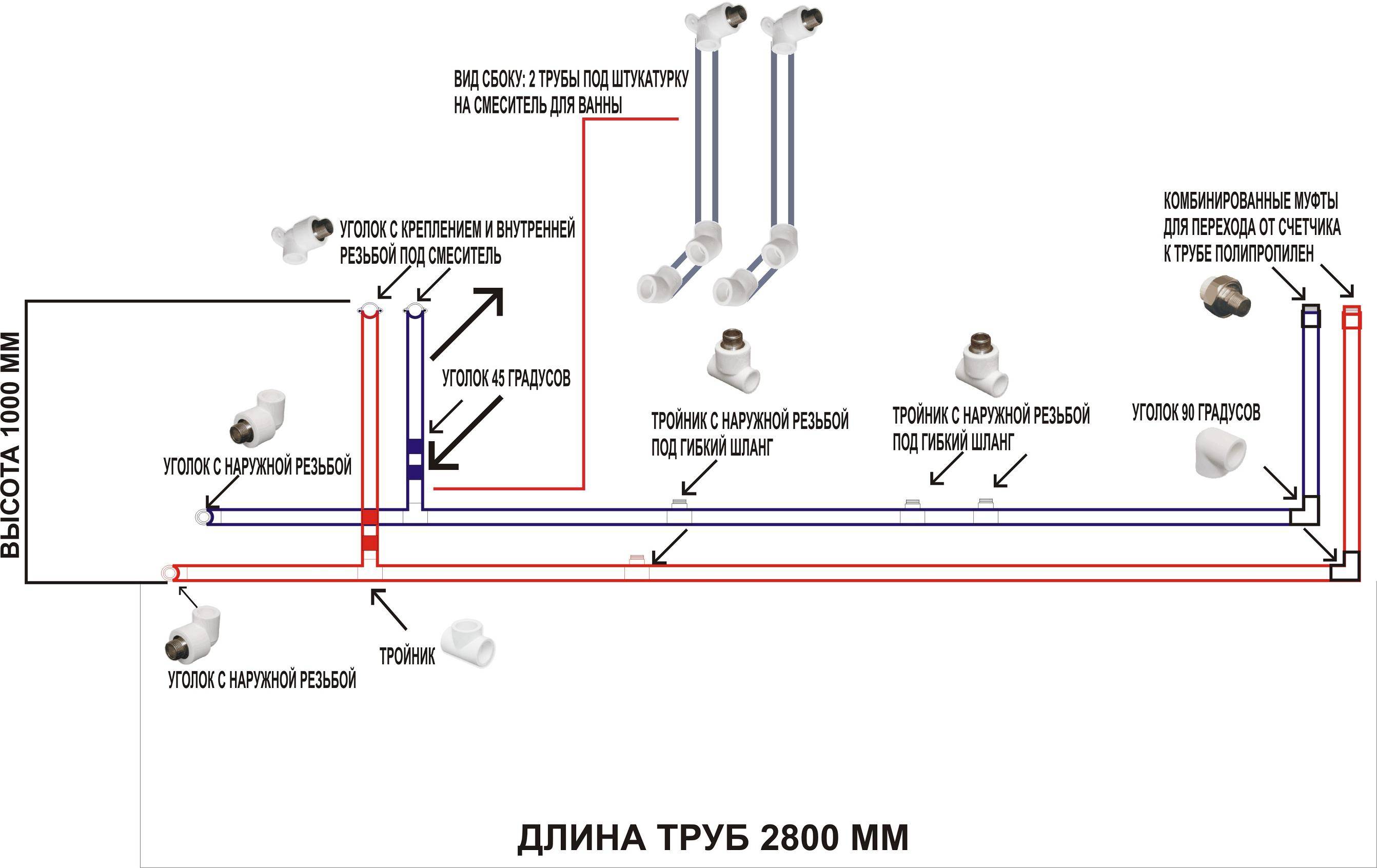

Для разводки водопровода в квартире полипропиленом, следует найти схему соединения. Специфика пайки может отличаться для труб разного диаметра. Одинаковые по толщине трубы соединяются встык, а разные – с помощью раструбного метода. Он подразумевает собой стык одной части трубы в расширенный фитинг.

1. Верхний шаровой кран на полотенцесушитель. 2. Шаровой кран на перемычку. 3. Нижний шаровой кран на полотенцесушитель. 4. Основной кран на горячую воду. 5. Фильтр – “Грязевик” 6. Счётчик. 7. Фильтр тонкой очистки. 8. Редуктор давления. 9. Коллектор. 10. Основной кран на холодную воду.

Соединение ПП изделий бывает разъемным или неразъемным. В первом случае к концам деталей припаиваются резьбовые фитинги. При неразъемном монтаже сливаются две конструкции из полипропилена.

Парник из полипропиленовых труб своими руками: особенности конструкций

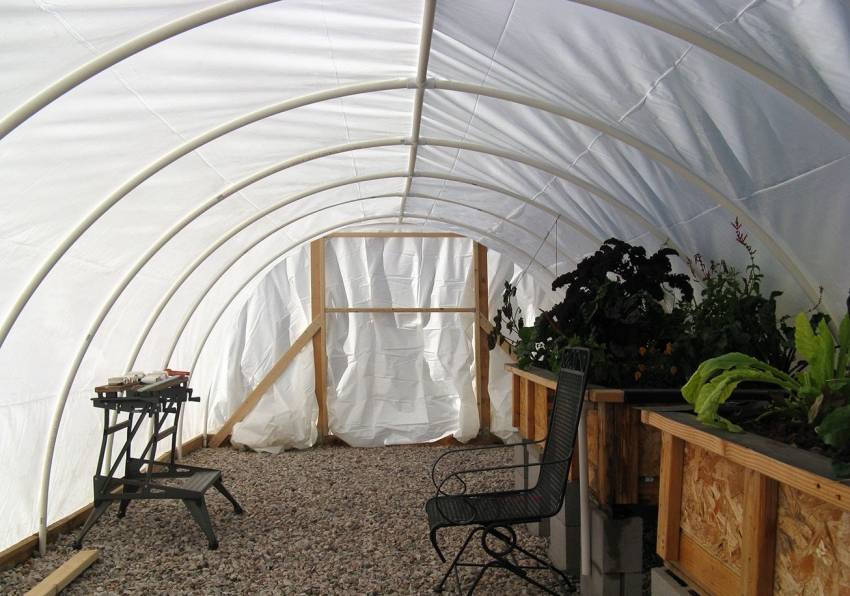

Если принято решение сделать парник из пластиковых труб своими руками, а не приобрести уже готовую конструкцию, следует определиться с видом будущей теплицы. В зависимости от формы каркаса различают следующие типы рам:

арочные;

Пример аккуратной постройки парника из дуг арочного типа с использованием специального укрывного материала — агроспана

• прямоугольные, которые в свою очередь, делятся на два типа: для односкатной и двускатной кровли;
• комбинированные: состоящие из нескольких секций;
• конструкции прямоугольной формы с арочной крышей.

Для лучшего понимая разновидностей конструкций, рекомендуется посмотреть фото парников из ПВХ труб своими руками. Также следует ознакомиться с отзывами опытных дачников, которые используют разные типы парников, чтобы узнать о преимуществах и недостатках той или иной конструкции.

Какому из вариантов отдать предпочтение, зависит исключительно от ваших желаний и предпочтений. Существуют и некоторые рекомендации специалистов по этому вопросу. Так, для личного использования (в том случае, если вы не планируете выращивать овощи на продажу в больших объемах), рекомендуется устанавливать маленькие или средние парники, длина которых находится в диапазоне 4-12 м, ширина не более 3 м, а высота около 2-2,4 м.

Для того чтобы парник имел необходимую жесткость и не терял форму при внешнем воздействии ветра, стоит использовать качественные трубы с прослойкой из алюминия

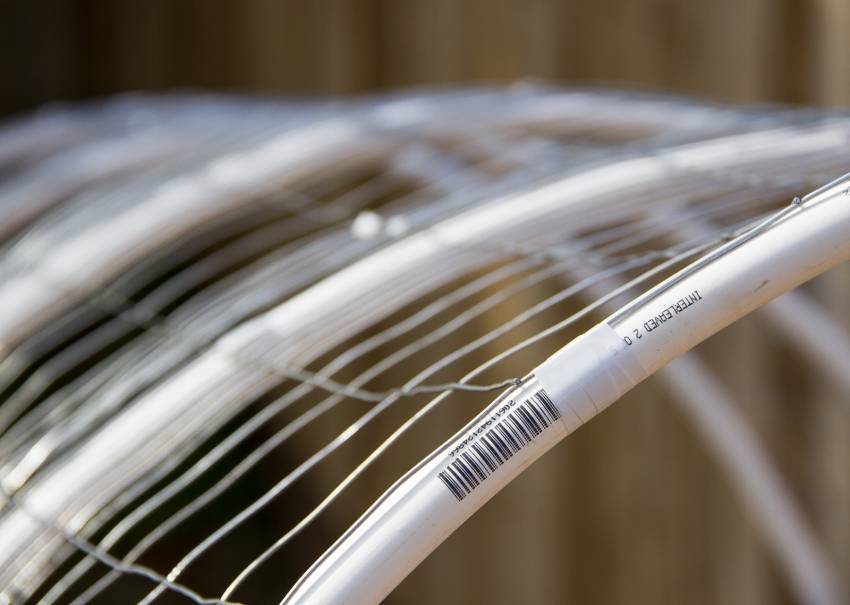

Что касается материалов, подходящих для создания рамы парника из пластиковых труб, лучшими являются водопроводные ПВХ трубы, диаметр которых колеблется в пределах 16-110 мм. По длине можно использовать любые трубы, как правило, от 2 до 5 м.

Иногда можно встретить в продаже пластиковые трубы, которые имеют прослойку из стекловолокна с полипропиленом или алюминия. Показатель их прочности значительно выше, хотя стоимость таких труб довольно высокая. Можно встретить утверждение, что такие вложения не оправданы, поэтому данный выбор стоит делать из учета собственных финансовых возможностей.

Для различных частей конструкции предпочтительно использовать трубы различных диаметров: от 25 до 32 мм для элементов арочной формы, 50 мм и более ‒ для элементов, выполняющих опорную функцию, в особенности, если речь идет о прямоугольных конструкциях.

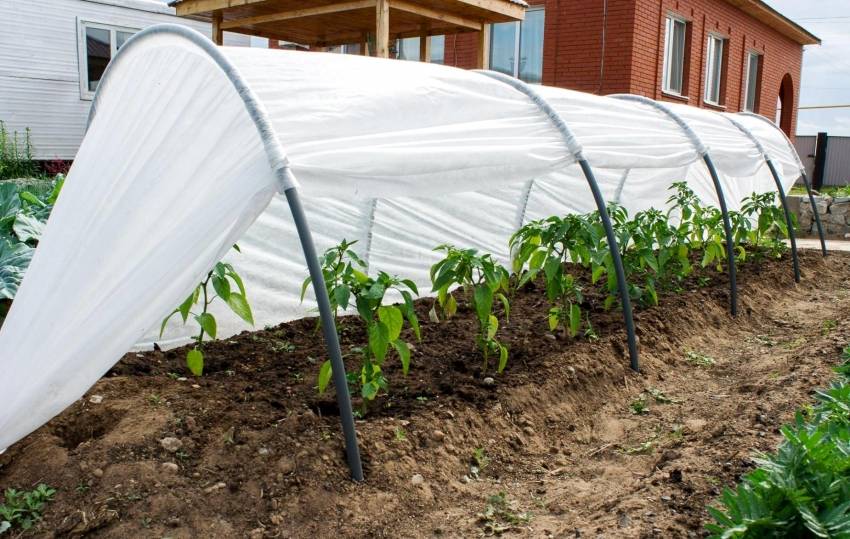

Самый простой способ сооружения парника из пластиковых труб над приподнятой теплой грядкой

Технология сварки полипропиленовых труб

Она заключается в таких действиях:

1. Замеряется и отрезается необходимый кусок трубы.
2. Острым ножом на свариваемом торце делается фаска под угол 30-40°.
3. Маркером отмечается глубина запуска торца трубы в фитинг.
4. На всех свариваемых элементах оставляются осевые метки, чтобы они не смещались.
5. Специальным приспособлением срезается с торца трубы алюминиевый слой (верхний или средний) для её сваривания с фитингом.
6. Обезжириваются свариваемые участки специальным средством.
7. Паяльником нагреваются торцы свариваемых элементов.

Первым на насадку надевается фитинг, потому что у него толще стенки.

Затем в другую насадку требуется вставить зачищенный от алюминиевого слоя торец трубы. Он тоже должен плотно входить в отверстие насадки.

Оба свариваемых элемента нагревают паяльником указанное в нижней таблице время:

По истечении этого времени нагретые детали снимают с паяльника, после чего равномерно запускают трубу в фитинг на требуемую глубину, отмеченную ранее маркером.

В ходе сварки полипропиленовых элементов необходимо исключить осевое смещение.

После запуска трубы в фитинг необходимо зафиксировать руками соединение не менее чем на 20 сек. За это время расплавленный пластик остынет, в результате чего получится надежное соединение.

Для набора полной прочности спаянный узел требуется выдержать без какой-либо нагрузки не менее 1 часа. По такой технологии собирают весь контур отопления, при этом сначала собирают небольшие участки, после чего объединяют их в более крупные, а затем соединяют в общую сеть.

Учёт линейного расширения (сжатия)

Перепады комнатной температуры и теплоносителя приводят к линейному расширению и сжатию полипропилена. Это нужно учитывать в ходе сборки контура отопления из ПП труб. Если возможное удлинение трубы отопления полностью не удастся компенсировать, то эксплуатационный срок собранной системы будет меньше.

 Требуется только грамотно проложить трубопровод. Это позволит ему свободно двигаться в процессе нагрева и остывания, поэтому он будет меньше разрушаться и дольше эксплуатироваться.

Как выполнить монтаж такого контура отопления? Довольно просто. В ходе монтажа труб нужно устанавливать специальные компенсаторы, и крепёжные неподвижные хомуты и U – образные хомуты-клипсы, позволяющие пластиковым трубам свободно двигаться. С помощью верхней схемы можно ознакомиться с примером компенсации расширения пластиковой трубы, достигаемой за счёт установки в нужных местах подвижных (ПК) и неподвижных (НК) кронштейнов.

 Данная технология монтажа позволяет уменьшить удлинение нагретой пластиковой трубы. Предварительное напряжение должно быть направлено в противоположную сторону линейному расширению.

Особенности монтажа пропиленового контура отопления

Укладывается полипропиленовый контур отопления в соответствии с ГОСТами 21.602-79 и 21.602-2003, в которых указан минимальный уклон трубы в сторону самой нижней точки системы — не менее 0,5%.

Благодаря этому удастся минимизировать ущерб, который может возникнуть в результате утечки теплоносителя из системы и оперативно устранить неисправность.

Для этого также разделяют контур отопления на небольшие участки запорными кранами. Эти вентили перед установкой требуется проверять на целостность и работоспособность.

При монтаже стояков необходимо особое внимание уделять неподвижным опорам и формированию оптимальной схемы компенсации удлинения нагретой трубы. Компенсируется линейное расширение стояка с помощью:. Компенсируется линейное расширение стояка с помощью:

Компенсируется линейное расширение стояка с помощью:

1. Установки подвижных опор.
2. Размещению на нём компенсационных петель.

В системах отопления частных домов для этого в основном используют подвижные опоры. Неподвижные опоры размещают под и над тройником или в местах муфтового соединения. Благодаря подобному способу фиксации удаётся предотвратить проседание стояка.

Исключением являются участки трубопровода, расположенные в отапливаемых помещениях, которые тоже в некоторой степени должны отдавать тепло.

Утеплять пластиковые трубы желательно пенополиуретановой изоляцией.

Разводка для отопления

Монтаж отопления

Как и в случае водопровода, перед началом монтажа системы отопления на основе полипропилена необходимо тщательно все спланировать на бумаге.

Различия же состоят в сложности расчетов, которые лучше всего доверить специалистам-теплотехникам.

Выбор используемого типа зависит от вида системы отопления. Если это низкотемпературная система (до 65С), то для ее обустройства вполне можно обойтись маркой PN20. Для высокотемпературных схем (до 95С) применяются с армированием.

Видео — инструкция по монтажу и пайки от мастера:

Фитинги

Соединение полипропиленовых труб в единую систему производится при помощи фитингов.

Их назначение – герметизация соединений, обустройство отводов и разветвлений, а также создание переходов на трубы иного диаметра или из других материалов.

Различают следующие типы фитингов: переходы-патрубки, заглушки, крестовины, тройники, муфты, пробки, отводы, уголки, колпаки.

Назначение отводов и крестовин – распределение потока на несколько направлений. Уголки позволяют изменять направление. С помощью муфт соединяются трубы одинакового диаметра, а с помощью патрубков-переходов – разного. Для подключения к трубопроводам другого типа используются разнообразные штуцеры и переходники.

Монтаж водопроводной системы

Система монтируется после установки и подключения канализации, трубы которой должны находиться под небольшим наклоном. Сам монтаж реально провести и в одиночку, но намного проще и быстрее делать все вдвоем, особенно если нет предварительного опыта в подобном деле. Один человек обычно соединяет между собой детали, а второй держит паяльник.

Во время установки системы понадобится место для резки труб и сборки отдельных узлов. Это можно делать прямо на полу или на верстаке. Узлы намного проще собирать на горизонтальной поверхности, а уже потом крепить их к общей системе. Направление сборки водопровода – от потребителей (ванны, раковины, унитаза) к вводу.

Монтаж водопровода в квартире своими руками

Если трубы горячего и холодного водоснабжения проходят параллельно, первая всегда должна быть выше, чтобы на поверхности второй не накапливался конденсат. Прокладываются они вертикально или горизонтально, поворачиваются и стыкуются под прямым углом. При пайке для нагрева поверхностей соединяемых элементов должен быть свободный ход трубы не менее 8 см. Об этом нужно помнить, выбирая место «последней пайки». В крайнем случае, можно использовать два паяльника: для фитинга и для трубы.

Технология пайки полипропилена:

на паяльник крепится нужная насадка соответствующего диаметра; включается питание паяльника, выбирается температурный режим. Температура плавления указывается на самих трубах и в большинстве случаев составляет 260ºС. При достижении нужной температуры срабатывает реле, в некоторых моделях загорается/гаснет лампочка; отрезается труба нужного размера с помощью специальных ножниц. Ее длина должна быть больше расчетной на 30 мм, так как ее концы с двух сторон будут заходить в фитинги на 15 мм; спаиваемые поверхности очищаются от пыли и обезжириваются специальным средством. Они должны быть ровными и гладкими, без дефектов и деформаций; фитинг прикладывается к трубе в том положении, в котором они будут соединяться между собой. На трубе отмеряется 15 мм от края и ставиться отметка. Такая же отметка наносится и на фитинг; на насадку надевается фитинг, а в нее – труба. Желательно, чтобы элементы надевались одновременно для равномерного прогрева или же сначала фитинг, стенки которого толще, поэтому и прогреваются дольше. Во время нагревания нельзя двигать детали, вращать их или деформировать; время нагрева зависит от диаметра элементов: для 20 мм – 4-5 с, для 25 мм – максимум 7 с, для 32 мм – максимум 10; с насадки одновременно снимаются фитинг и труба и быстро, но аккуратно соединяются между собой

Важно при соединении не нарушать их соосность, не прокручивать. Вся расплавленная часть трубы должна полностью войти в фитинг. Нанесенные ранее метки на их поверхностях должны совпасть; соединение удерживается в нужном положении 5 с, после чего нужно осмотреть результат пайки

Нанесенные ранее метки на их поверхностях должны совпасть; соединение удерживается в нужном положении 5 с, после чего нужно осмотреть результат пайки

Внутри трубы не должно быть перегородки из расплавленного полипропилена, что является свидетельством перегрева поверхности изделия; через 2-3 минуты соединение будет готово к дальнейшему использованию

Нанесенные ранее метки на их поверхностях должны совпасть; соединение удерживается в нужном положении 5 с, после чего нужно осмотреть результат пайки. Внутри трубы не должно быть перегородки из расплавленного полипропилена, что является свидетельством перегрева поверхности изделия; через 2-3 минуты соединение будет готово к дальнейшему использованию.

Устанавливаем трубы полипропиленовые водопроводные

Первый раз наверняка соединение окажется перекошенным, перегретым или деформированным, поэтому для начала стоит потренироваться на ненужных обрезках, чтобы лучше понять технологию и «набить руку». В целом же монтаж полипропиленовых труб своими руками отличается простотой, так что под силу каждому. После окончания работы с паяльником еще горячая насадка протирается ветошью.

Соединенные узлы закрепляются на стенах или на полу, формируя водопроводную систему, трубы оборачиваются изолирующим рукавом и фиксируются на несущих конструкциях С-образными клипсами. На стенах крепятся выводы.

Как правильно осуществлять пайку полипропиленовых труб

Полипропиленовые трубы для водопровода

Устанавливаем трубы полипропиленовые водопроводные

Полипропиленовые трубы для монтажа

Монтаж водопровода из полипропилена своими руками

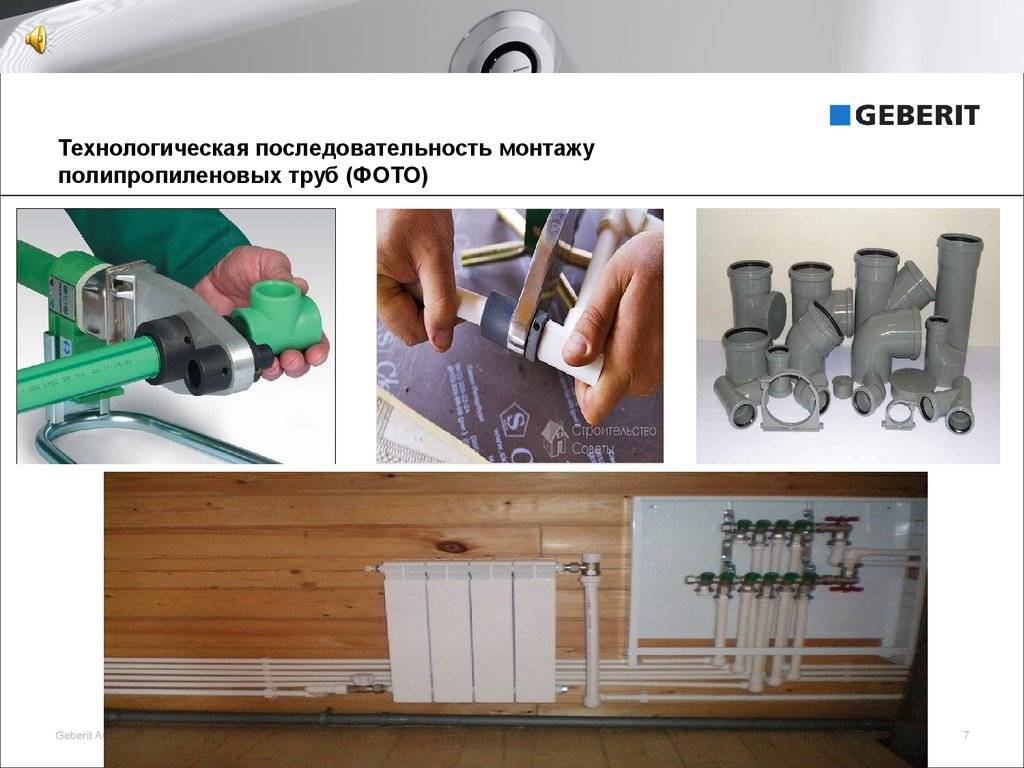

Монтаж полипропиленовых труб своими руками

Водопровод из полипропиленовых труб

Монтаж водопровода в квартире своими руками

Важные нюансы установки

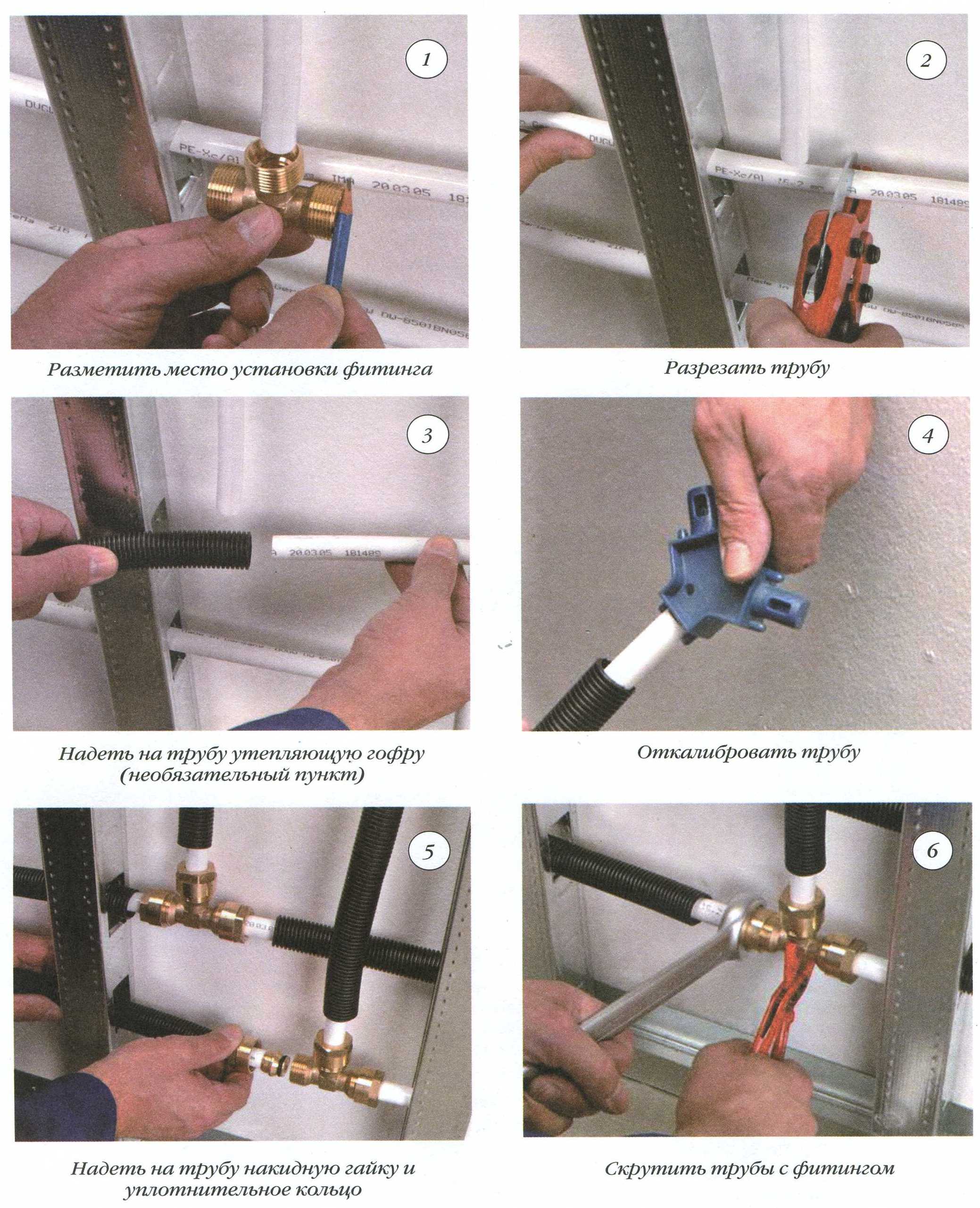

Соединение полипропиленовых труб производится с помощью резьбовых/безрезьбовых муфт. Резьбовые изделия, в свою очередь, могут быть:

• Фитинг с переходом на наружную резьбу;
• Фитинг с переходом на внутреннюю резьбу.

Стоит отметить, что на установку в первую очередь влияют условия эксплуатации.

1. Все детали из полипропилена должны быть защищены от огня.
2. В случае с вставным водомером или накопительным баком желательно брать съемные резьбовые детали. Однако неразъемное соединение допускается только для гибких шлангов
3. Категорически запрещается использовать деформированные или грязные разъемы! А также саморезы.
4. Муфты применяются при соединении плоских участков или при переходе трубопровода на другой диаметр.
5. Для поворотов используются специальные угольники, изгиб труб недопустим.
6. Тройники используются для разветвления линий.

Ознакомившись со всей необходимой информацией, можно приступать к работе.
