Установка рольставен: от замеров и выбора до сборки и монтажа

Разновидности конструкции рольставней

Современные рольставни являются усовершенствованным вариантом обычных ставней. Их конструкция представляет собой металлическое полотно, которое сворачивается и прячется в короб.

Рольставни помогают не только защитить, но и украсить дом

Установка в доме рольставен позволяет решить следующие задачи:

Улучшить защитные функции оконного или дверного проёма. Современные металлические рольставни достаточно сложно вскрыть и если это получится, то создаётся много шума, поэтому они отпугивают воров. Чтобы ещё больше повысить безопасность дома на роллеты рекомендуется устанавливать сигнализацию.
Повысить звукоизоляционные характеристики помещения

Это особенно важно для домов, которые находятся недалеко от проезжей части. При закрытых роллетах уровень шума снижается на 12–15 дБ

Регулировать интенсивность освещения в доме

Если рольставни закрывать не полностью, то можно обеспечить желаемую освещённость в помещении.
Повысить теплоизоляционные характеристики дома. Если установить роллеты, у которых ламели с утеплителем, то потери тепла через двери и окна снижаются на 20%.
Улучшить внешний вид здания. Есть большой выбор цветовых решений. Кроме этого, можно заказать ламели с рисунком и таким образом оригинально оформить дом или любое другое здание.

Одним из основных параметров, на который обращают внимание при покупке рольставней, является материал, из которого они сделаны. Существуют следующие классы взломостойкости современных роллетов:

• Р1-Р2 — классические рольставни. Они имеют низкую прочность и смогут защитить только от ветра, солнца и пыли;
• Р3-Р5 — стальные или экструдированные роллеты. Этот вариант уже обеспечивает довольно хорошую защиту от проникновения в помещение;
• Р6-Р8 — рольставни высокой степени взломостойкости. Они изготавливаются из особо прочных материалов, обычно это бронированные и пуленепробиваемые системы.

Если посмотреть на способ управления такими устройствами, то они могут быть:

• ручные, в этом случае закрывание/открывание роллетов проводится при помощи механической ручки;

• автоматические, здесь для управления системой используется электродвигатель, поэтому достаточно нажать кнопку на пульте управления или на брелоке.

Для изготовления ламелей обычно используют сталь или алюминий. Стальные конструкции имеют хорошие тепло- и звукоизоляционные показатели, но они более тяжёлые и подвержены коррозии. Алюминиевые ламели намного легче, но и взломостойкость у них будет ниже. Их преимущество в небольшом весе и высокой антикоррозионной устойчивости.

По типу конструкции рольставни бывают:

1. Наружные. Это более простой, поэтому и более распространённый вариант. Короб устанавливают над оконным или дверным проёмом. Такое решение можно установить как во время строительства дома, так и в любое другое время.

2. Встроенные. В этом случае короб прячется в предварительно подготовленной нише. Такие рольставни, когда они подняты, то практически не видны, но их установка возможно только на этапе строительства здания.

Действия при установке рольставен:

Необходимо приобрести следующий комплект:

• полотно роллетное;
• защитный короб с механизмом намотки;
• направляющие шины – 2 шт.;
• набор необходимых комплектующих.

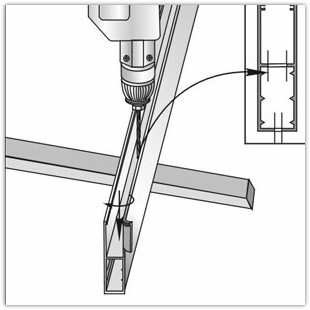

Для монтажа на стены направляющие шины необходимо подготовить следующее:

• когда короб располагается сверху, сверлим отверстия 8 мм через две стены лицевой поверхности шины

• при установке непосредственно в проём, сверлим отверстия 8 мм через 2 внутренние стенки.

Отверстия располагаем так: крайние – не ближе 10-15 см от края шины, средние – равномерно с шагом 45-50 см.

Для шляпок саморезов и установки заглушек (лицевых) сверлом 11,8 сверлим отверстия на лицевой стенке (когда короб располагается сверху) или на внутренней стороне (при установке непосредственно в проём).

Сверлим отверстия 4,2 мм на отбортовках защитного короба вместе с крышкой – это будут «гнезда» для установки заклепок.

Нужно забрать крышку с короба и начать сверлить отверстия диаметром 8 мм. Если короб будет расположен сверху, то сверлить их нужно в задней стенке короба, а если устанавливается непосредственно в проем, то сверлим боковые стенки

Забрав крышку с короба, сверлим в зависимости от вида монтажа отверстия 8 мм в задней стенке короба (когда короб располагается сверху) и боковых стенках короба (при установке непосредственно в проём).

Вариант с комбинированным креплением не только возможен, но и желателен.

Если вы используете накладной вариант монтажа короба, то на задней поверхности короба в местах, где будут прилегать направляющие, следует вырезать кусочки отбортовки.

Далее вставляем направляющие устройства из пластика в направляющие шины, а затем собираем короб.

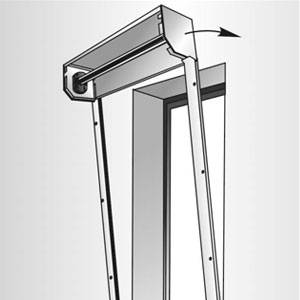

Как только соберете каркас, необходимо будет установить его на месте монтажа симметрично относительно проема. Все плоскости выставляются при помощи уровня, по вертикали – шины, по горизонтали – короб.

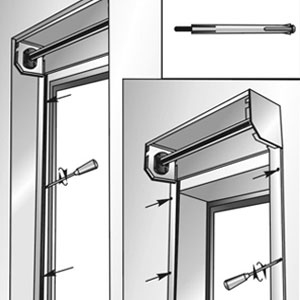

Посредством уже готовых отверстий в коробе и шинах необходимо просверлить дырки под дюбеля диаметром 8 мм. Затем последовательно фиксируйте шины и короб при помощи дюбелей. Обязательно контролируйте все этапы процесса с помощью строительного уровня.

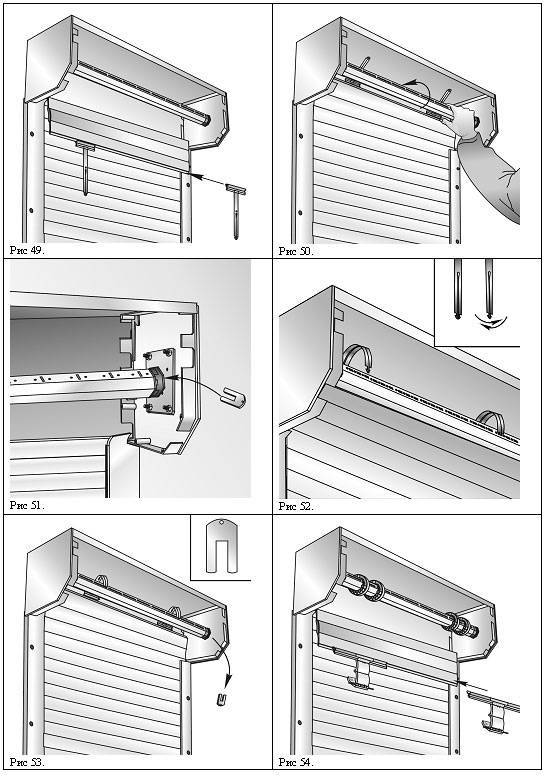

Полотнище рольставни следует установить в пазы направляющих шин. Необходимо, чтобы полотно заводилось под валом сверху вниз, если смотреть с задней строны короба.

Чтобы случайно не повредить покрытие полотна об устройство вала, данный механизм следует предварительно обмотать чем-нибудь мягким (на время).

Поскольку подобные конструкции работают в основном за счет пружинно-инерционного механизма (ПИМ), то здесь мы поговорим об установке именно такого устройства.

Для начала требуется установить тяговые пружины.

Далее необходимо накрутить вал привода, учитывая при этом направление накручивания пружины. Это делается по часовой стрелке, если смотреть от правой крышки. Количество оборотов должно быть указано в техническом каталоге, оно зависит от длины рольставни. Данный показатель можно подобрать и экспериментальным путем.

Затем нужно зафиксировать вал в “закрученном” состоянии. Для этого используется стопорная скоба.

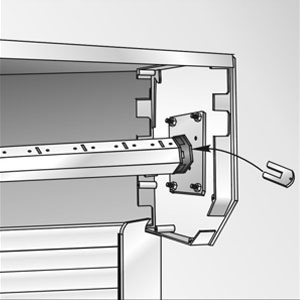

Далее в отверстие вала нужно вставить фиксаторы тяговых пружин.

Затем снимаем фиксирующую скобу и пробуем проверить, как работает ПИМ. Необходимо, чтобы полотно сворачивалось плавно и ровно. Если это не так, то нужно заняться регулировкой ПИМ.

На нижнюю или более высокую планку следует установить устройства, ограничивающие высоту подъема.

И в завершение работ необходимо закрупить защитную декоративную крышку корпуса. Для крепления используется заклепочный пистолет, он позволяет поставить заглушки из пластика в отверстия шин.

Вариант монтажа, который мы рассмотрели, предполагает, что рольставни устанавливаются с коробом, расположенным снаружи.

Если вы обладаете хорошими навыками ремонта и монтажных работ, то вы без особого усилия справитесь с такой задачей самостоятельно. Если же опыта у вас мало, то лучше всего обратиться за помощью к профессионалам, особенно, если планируется использование более сложных вариантов монтажа.

Не забывайте, что вещи, которые в теории кажутся простыми, по мере исполнения могут оказаться для вас куда более трудного. Однако не стоит забывать и о том, что в мире нет ничего невозможного!

Достоинства и недостатки

Перед люками и шкафами с распашными дверями рольшторы имеют такие преимущества:

• малый вес, не требующий усиленных креплений;
• герметичность закрывания пространства;
• полное открытие проема при поднятом полотне;
• устойчивость к повышенной влажности, отсутствие плесени;
• простой уход, чистка любыми моющими средствами;
• ремонтопригодность – иногда достаточно заменить поврежденную деталь;
• безопасность и экологичность;
• разнообразие цветовой гаммы;
• доступные цены.

Есть и незначительные недостатки у отдельных разновидностей:

• электростатичность тканевых жалюзи – возможно накопление пыли;
• хрупкость пластиковых ламелей;
• высокая стоимость покупки и восстановления моделей из дерева.

Варианты дизайна

Люк из пластика или металла. Обычный вариант, который подойдет для бюджетного ремонта. С таким люком у вас вряд ли получиться выполнить туалет в оригинальном дизайнерском стиле. Но несмотря на скромный внешний вид, он очень практичен, легко и быстро монтируется. Между тем если санузел совмещенный, то помещение будет иметь повышенную влажность, таким образом, люк должен быть устойчив и к температурным перепадам.

Люк-невидимка. Используется под плитку или покраску. Эти конструкции продуманы до самых мелочей. Они плотно закрываются и дают возможность быстрого доступа к водосчетчикам и прочим коммуникациям. После монтажа люк становится совершенно неприметным, т. к. очертания крышки совпадают со швами плитки. Люки-невидимки можно декорировать не только кафелем, но и другими материалами. Например, мрамором, зеркалами, искусственным или натуральным камнем.

Механизм его открытия – это надавливающее движение. Устанавливается люк одновременно с устройством стен сантехнического шкафа, а затем он вместе с остальными стенами облицовывается кафелем. В результате получается очень интересный вариант. Это излюбленный способ декорации стен в туалете у многих дизайнеров.

Рольставни. Быстрый и недорогой вариант того, как облагородить сантехнический шкаф и спрятать водопроводные трубы. Использовать его очень просто. Достаточно поднять или опустить конструкцию в зависимости от используемого механизма. Помимо этого вы сможете в любой момент добраться до коммуникаций в случае необходимости. Рольставни – прекрасный способ сохранить площадь и без того небольшого помещения. Стоимость материала выше, нежели люков, но и во внешнем виде сантехнический шкаф выигрывает.

Нельзя не отметить, что выбор моделей и цветов рольставней разнообразный. При желании можно найти даже дизайнерские варианты, но и цена их будет значительно выше. В сантехнических рольставнях используют два механизма управления: пружинно-инерционный и ленточный привод. Монтаж устройства осуществляется в проеме сантехнического шкафа.

Дверцы. Классический вариант, который удивляет своим разнообразием от выбора материалов до конфигурации дверей. Дверцы из натурального дерева долговечны и выглядят солидно, но цена их довольно высока. Поэтому многие рассматривают и другие варианты. Например, двери из ДСП, МДФ и ламината. Они значительно дешевле и уход за ними проще.

Пластик является поистине универсальным материалом. Легко моется, быстро и просто монтируется, но и смотрится дешево. Еще один вариант – стеклянные дверцы, их недостаток в хрупкости. Тем не менее стекло выглядит эстетично и оригинально. Зеркальные дверки – это целый дизайнерский прием. При помощи их можно зрительно увеличить даже маленькое помещение. Между тем зеркала легко моются и выглядят очень необычно.

По типу двери могут быть распашными, раздвижными и гармошкой. Они, как правило, являются навесными конструкциями и крепятся на петли.

Дверца-обрешетка. Простая и удобная конструкция с невысокой стоимостью. Прекрасно подходит для любого сантехнического шкафа. Предварительно необходимо произвести замеры и приобрести подходящую модель. Либо подогнать размеры шкафа под обрешетку. Изготовлены такие дверцы из дерева или ПВХ. Их очень удобно монтировать, но потребуется подготовка блока рамы, крепление петель и замка. Деревянные дверцы можно покрыть лаком или морилкой, для пластиковых моделей такие манипуляции не нужны. Благодаря строению обрешетки внутри сантехнического шкафа всегда будет хорошая вентиляция, но, к сожалению, шумоизоляция будет значительно хуже.

Сантехнический шкаф из неприметного атрибута туалета в последнее время превратился в отдельный вариант декора. Он не только прячет от посторонних глаз инженерные коммуникации и является местом хранения домашних мелочей, но играет немаловажную роль в интерьере туалета.

Вариантов его оформить большое количество. Простой люк подойдет для косметического ремонта. В случае если вы задумали грандиозную переделку, то пластиковый или металлический люк на этом фоне будет выглядеть не к месту. Люк-невидимка – популярный способ декорировать сантехнический шкаф, который расположен за унитазом. Рольставни – оригинальный вариант, который может открывать и закрывать специальные жалюзи при помощи пульта или вручную. Деревянные дверцы – классика ремонта в туалете. Они не только экологичны, но и очень эстетичны. Также двери могут быть из ДСП, МДФ или зеркал. Обрешетки также удобный и простой способ декорации шкафа в туалете. Какой вариант выбрать, каждый решит самостоятельно, исходя из бюджета и дизайнерской задумки.

Составляющие элементы рольставней

Конструктивно роллеты состоят из следующих узлов:

1. Защитный короб, предназначенный для защиты механизма управления и полотна. В его состав входят следующие элементы:
   • корпус короба с валом;
   • боковые заглушки;
   • крепежные пластины;
   • ограничительные пластины;
   • вал;
   • пружинно-инерционный механизм.
2. Защитное полотно. Состоит из алюминиевых или стальных ламелей, подвижно скрепленных между собой. На нижней ламели может иметься запорный механизм.
3. Направляющие шины, по которым движется полотно. Представляют собой металлический профиль, оклеенный внутри ворсистым материалом.
4. Концевой профиль.

Кроме того, в конструкции рольставен присутствует ручной или электрический механизм управления.

И все-таки, как собрать и установить рольставни самому?

Рольставни устанавливаются:

• Внутри или снаружи
• Относительно рамы
• На проем
• В проем
• Комбинированный способ
• Встроенный

Направляющие крепятся на проем или в проем. Как будут устанавливаться рольставни определяется на этапе замера.

1. Проверьте комплектацию. Вы должны получить направляющие, короб, комплектующие, полотно.

2. Разметка направляющих. Распакуйте направляющие. Необходимо маркером отметить места крепления. Крайние точки должны располагаться в 10-15 см от концов направляющей. Остальное расстояние необходимо разделить на равные части, каждая из которых не больше 50 см. Устойчивость ко взлому зависит от частоты креплений.

Для установки на проем необходимо размечать лицевую часть направляющей. Для установки в проем или комбинированным способом – торец.

3. Сверление направляющих. Отверстия 8 мм для крепления к стене направляющие рассверливаются насквозь через обе стенки. Затем внешняя стенка просверливается сверлом 11,8 – 14 мм для установки заглушки.

4. Сверление отверстий 8 мм для крепления короба. Для монтажа на проем рассверливается задняя стенка по два отверстия на концах. При установке в проем – на верхней панели короба. Для комбинированного и на задней и на верхней поверхности.

5. Рассверливание отверстия для выводасистемы управленияпри наружном монтаже. Через стену будет выведен кабель электродвигателя, кардан, шнур, лента, корд.

6. Сборка. Разметка стены. Короб крепится к направляющим, и получившаяся конструкция прикладывается к стене. Затем проводится тщательное измерение строительным уровнем и корректировка расположения направляющих и короба рольставней.

Размечаются места крепления к стене.

7. Крепление короба. Если монтаж не предполагает вывода системы управления сквозь стену, то можно сразу закрепить короб на стене или в проеме. Если требуется вывод, то короб снимают, рассверливают сквозное отверстие в стене и вставляется защитная пружина или трубка.

При установке шпингалетов для предотвращения произвольного открывания при пружинно-инерционном механизме управления рольставнями, необходимо распилить в направляющих паз для язычков шпингалетов.

8. Установка системы управления для рольставней, установленных снаружи.

Установка карданаКардан имеет ограничение по длине штифта. Максимальная длинна – 1 м, куда входит ширина стены + ½ короба. Вывод кардана внутрь помещения не возможен при установке рольставней в проем, поскольку место возможного вывода располагается напротив стеклопакета и рассверлить отверстие не представляется возможным.

Установка шнура управленияЗачастую путают управление со шнуром и с лентой. Для того, чтобы провести через стену шнур, хватает предохранительной пружины, которую можно заказать вместе с рольставнями. Установить ленту сквозь стену невозможно, поскольку она может перекрутиться.

9. Установка пружинно-инерционного управления. Полотно перебрасывается через направляющие, к полотну крепятся тяговые пружины. Кручением вала вручную заводится пружина и конец тяговых пружин пропускается сквозь перфорации вала.

10. Установка блокирующего ригеля. Ригель – механический способ предотвратить несанкционированное открывание полотна.

Принцип ригельной блокировки: секции подпружинены и, когда полотно полностью разворачивается, секции встают на излом. При попытке поднять полотно рольставнен, промежуточная и нижняя секция ригеля поворачиваются в противоположную валу сторону.

Кольца, удерживающие ригель на валу, фиксируются саморезами

Выполнять фиксацию саморезами следует с осторожностью для вала с электродвигателем внутри, так как высока опасность повредить двигатель. Ригели устанавливаются или для автоматизированных ставен, или для карданного управления

11. Установка стопора. Для установки стопоров, которые не дают полотну полностью намотаться на вал и уйти в короб, необходимо рассверлить в концевом профиле отверстия. Стопора должны располагаться не ближе, чем 10 см к краям профиля.

12. Установка крышки и заглушек финальная стадия установки рольставней. Завершить монтаж можно, протерев перед использованием тряпочкой.

В статье мы осветили установку рольставней с механическим управлением.

Использование ролетов в интерьере

Все больше людей сегодня отказываются от классических гардин в пользу рулонных штор

Такое внимание обусловлено многогранностью в дизайне интерьера

В гостиной использовать рольставни на окна внутренние тканевые следует с осторожностью. Главный критерий выбора — сочетание с основной отделкой стен. Если комната достаточно большая, можно использовать защитные шторы, которые идут в контраст со стенами

Если комната достаточно большая, можно использовать защитные шторы, которые идут в контраст со стенами.

Идеальными для гостиной станут рольшторы типа «день-ночь». Чередование контрастных полос станет выигрышным акцентом в интерьере гостиной.

Обратите внимание! При подборе рулонных штор для спальни дизайнеры рекомендуют присмотреться к текстильным вариантам плотной фактуры со светоотражающим эффектом, чтобы можно было спокойно отдохнуть в любое время суток. Что же касается цвета, психологи советуют пастельные тона. Например, бежевый, желтый, бледно-розовый

Например, бежевый, желтый, бледно-розовый.

Ролеты в спальне

Если же все-таки хочется сделать акцент на окнах, лучше применять натуральные и природные оттенки, которые не будут раздражать — васильковый, коричневый, зеленый.

При подборе ролетов для оформления комнаты ребенка руководствуются 3 принципами:

• практичность;
• эстетичность;
• безопасность и экологичность.

Под эти критерии подходят модели, пропитанные специальным пыле- и грязеотталкивающим составом. Дети любят рисовать на всех доступных и недоступных поверхностях. Ролеты не станут исключением. Именно пропитка сократит уход за ними по максимуму.

Что же касается цвета, то принцип обычной спальни сохраняется. Не стоит выбирать раздражающие оттенки. Лучше выбрать пастельный цвет под тон обоев, либо присмотреться к натуральным вариантам.

Рольставни в детской

Тканевые шторы на окнах в кухне — это выигрышный и практичный вариант. Здесь можно разгуляться в цвете и поэкспериментировать — подбирать оттенки в цвет интерьера, использовать более 1 цвета. Конструкции в этой части дома принято крепить именно на раму окна, чтобы создать дополнительное пространство для техники и бытовых приборов.

Если хозяин или хозяйка дома не может подобрать идеальные тканые рольставни в магазине, их всегда можно изготовить по индивидуальному дизайну. Выйдет это немного дороже, но результат точно обрадует.

Вам это будет интересно Сколько холлофайбера нужно для наполнения подушки и какой выбрать

Как установить рольставни в туалет самостоятельно

Из вышесказанного можно понять, что лучшим решением для того чтобы скрыть все недостатки будет установка пластиковых, на ручном управлении рольставень.

Приоритетом должен стать способ установки. Если ваш санузел находится в стадии ремонта, то лучшим решением будут установить встроенные сантехнические рольставни в туалете. Металлический короб монтируется под уровень, а потом его каркас прикрывается любыми материалами, которые нравятся хозяевам: пластик, плитка и т.д.

Если у вас нет необходимости делать дополнительный ремонт стен, то стоит выбирать накладные рольставни. Сам короб достаточно привлекателен и не будет особо выделяться от стен. Поэтому ваш туалет не будет выглядеть плохо.

Последовательность установки

Начинают устанавливать рольставни с монтажа короба. Перед этим вам необходимо прикрепить на стены специальные шины, которые и будут его держать. Они идут в комплекте с коробом. Стены в комнатах чаще всего бетонные, так что лучшее решение вначале воспользоваться перфоратором, а после чего посадить шины на специальные анкера.

• Провод
• Винтовые и поршневые компрессоры — рекомендации мастеров по их выбору и использованию
• ЗD заборы под ключ

Для того чтобы отрегулировать пространственное положение короба следует воспользоваться отвесом и уровнем. Все элементы рольставень необходимо закреплять дюбелями. Самое главное в процессе монтажа это равномерное затягивание крепежей. Их следует крепить последовательно и, естественно, пользоваться уровнем для того чтобы конструкция не была искривлена.

После того как вы закрепили короб и направляющие следует прикрепить к валу полотно. Оно легко монтируется при помощи ригелей. Далее необходимо установить специальные стопоры. Они предназначены для того, чтобы регулировать полотно в крайних положениях. После чего идет подключение управляющих элементов.

Когда вы выполните всю вышеперечисленную работу, остается проверка работоспособности конструкции. Для чего необходимо просто несколько раз опустить/поднять полотно

На данном этапе стоит обратить внимание на то, чтобы они легко и плавно двигались. Также они не должны создавать лишнего шума, скрипа и т.д. Если все прошло гладко дело остается за малым, а именно в том, чтобы надеть верхнюю крышку на короб и снять защитную пленку с полотна

Если все прошло гладко дело остается за малым, а именно в том, чтобы надеть верхнюю крышку на короб и снять защитную пленку с полотна.

Работа завершена, и вы можете быть спокойны за надежность и работоспособность конструкции.

Видео о том, как установить рольставни для туалета

Сборка каркаса рольставен

Современные рольставни на окна могут управляться несколькими способами, от особенностей которых зависит ширина канала для ввода управляющих элементов. Если работа тягового механизма обеспечивается при помощи шнура или электродвигателя, то диаметр канала должен составлять порядка 12 мм. Если будет установлена карданная система, то под нее потребуется канал шириной около 20 мм.

Затем из короба и направляющих элементов собирается каркас рольставен. В тех местах, где каркас будет крепиться к стене, проделываются отверстия. Эти отверстия по периметру конструкции должны располагаться на расстоянии 50 см друг от друга, приблизительно в 10 см от края обреза. Однако рольставни существуют во множестве типоразмеров, поэтому данные расстояния применимы лишь к уличному их варианту, и при установке компактных роллет в санузел отступы будут много меньше. Далее на стены вокруг оконного проема закрепляются шины-подкладки, на которые в дальнейшем будет установлен короб рольставен.

Особенности современных рольставен

Прежде всего, хотелось бы отметить, что большинство людей называют рольставни – роллетами. Подразумевается одна и та же конструкция, о которой и пойдет речь в данной статье. Наверняка многие знают, что рольставни используются в странах СНГ уже десятки лет, причем за эти годы механизмы роллетов практически не изменились, и внешне они также не меняются. Это говорит о том, что все в данной продукции отличается простотой и практичностью

Соответственно, имеет смысл обращать внимание именно на классические решения, которые зарекомендовали себя уже долгое время назад. Экспериментальные рольставни, которые также можно обнаружить в продаже, возможно, представляют собой не самый оптимальный выбор, если существует необходимость в обеспечении высокого уровня безопасности жилища или другого пространства

Нужно сказать, что главное назначение рольставней – это обеспечение безопасности. На сегодняшний день существует немало средств, связанных с обеспечением безопасности. Причем речь идет не только о механизмах вроде роллетов, но и о сигнализациях, приспособлениях и прочих специфических вопросах

Можно обратить внимание на то, что многие торговые точки, а также промышленные сооружения, имеют рольставни, которые устанавливаются на всех необходимых оконных проемах и дверях. Это подтверждает информацию о том, что роллеты представляют собой качественную защиту от внешнего взлома и прочих неправомерных действий

Однако важно помнить о том, что рольставни не обеспечивают максимальную защиту, так как всегда можно найти способы взлома. В это же время не стоит забывать, что практически все существующие средства защиты имеют этот же недостаток, поэтому не стоит делать преждевременные выводы

Крепление каркаса рольставни к проему

Встроенный монтаж

рис. 12

Снимите защитную пленку с короба рольставни и установить каркас на место монтажа. Сверлить отверстия для установки дюбелей рекомендуется длинным буром, чтобы избежать повреждения элементов роллеты.

Осуществляя крепеж необходимо периодически контролировать правильность установки при помощи монтажного уровня.

Каркас должен быть надежно закреплен и не представлять потенциальной опасности для здоровья и жизни людей. Для крепежа запрещается использовать силикон, деревянные заглушки или монтажную пену.

При монтаже рольставни с электроприводом необходимо соединить кабель с клеммами выключателя в соответствии с инструкцией по подключению электродвигателя рольставни.

При монтаже механического типа привода рольставни — заправьте ленту, шнур или корд в направляющие.

рис. 13

рис. 14 В просверленное ранее отверстие, в стене (для накладного типа монтажа), заправьте кабель двигателя или ленту. Кордовый трос или шнур необходимо заправить в предохранительную пружину или трубку, и закрепить.

Закрепить приводные механизмы: карданный, кордовый, шнуровой или ленточный.

рис. 15

рис. 16

Крепление приводных механизмов при встроенном монтаже производится на направляющую шину при помощи саморезов или заклепок.

Как правильно установить рольставни своими руками

В настоящее время использование рольставней имеет широкое применение. Эти устройства служат некоторой защитой вашего жилья от солнечного света. Также при плотной установке рольставней они способны снизить уровень шума в вашем доме, что позволяет придать дому большего уюта и комфорта. О том как правильно установить рольставни сможем рассмотреть в этой статье.

Замеры для установки рольставней

Чтобы конструкция была прочной и надежной необходимо сделать правильный расчет проема где будут устанавливаться рольставни. Для такой работы понадобятся отвес рулетка и уровень. Следует помнить, что все углы и размеры должны соответствовать размерам каркаса рольставней. Отклонение в размерах не должны превышать пять миллиметров.

Сбор конструкции

Прежде чем приступить к процессу сборки, нужно определиться с тем какой привод будет иметь ваши рольставни. Они могут иметь:

• Шнуровой привод;
• Карданный привод.

У каждого из приводов существует свой размер необходимой канавки для установки каркаса. Для шнурового привода это двенадцать миллиметров, а для карданного двадцать миллиметров. Также следует учитывать при просчете размеров на то, что к любому приводу должны подводиться провода. Они должны быть аккуратно уложены в соответствующий короб.

Собирается конструкция из необходимых деталей для указания направления полотну. Именно по ним и будет ходить полотно рольставней. В месте крепления каркаса делаются отверстия необходимого диаметра. Следует заметить, что сверление короба начинается на расстоянии десяти сантиметров от начала короба, а последующие отверстия делаются на расстоянии пятидесяти сантиметров по всей длине конструкции.

Установка каркаса в подготовленный проем

В первую очередь устанавливается защитный короб. Именно от правильности его установки зависит точность в работе всей системы. Необходимо тщательно делать утяжку всех крепежных деталей. В противном случае рольставни будут издавать лишний шум и повлияют на плавность опускания и поднятия полотна.

Сбор полотна

Процесс сборки полотен производится строго по инструкции, которая прилагается в комплекте рольставней. Готовое полотно закрепляется к валу ригелем. По окончанию установки ставятся стопорные скобы, которые не позволят полотну или слишком подниматься, или опускаться. Следующим этапом сборки будет настройка и регулировка вала

Проверка готовой конструкции

Самым важным этапом установки рольставней собственноручно является проверка всей собранной системы. Для этого необходимо по крайней мере пятнадцать раз опустить и поднять полотно, чтобы удостоверится в правильности работы всей системы механизма. Движению полотна ничто не должно мешать, при посторонних звуках необходимо проверить все заново.Если все замеры и установка произведены в правильной последовательности, то конструкция рольставней будет работать без перебоев и сможет прослужить вам очень много лет.

Также обязательно нужно проверить систему замков и фиксаторов, чтобы ваши рольставни имели определенную защиту от незваных гостей. По завершению всех проверок можно устанавливать защитный короб на конструкцию и снимать с него защитную пленку, предназначенную для сохранности рольставней во время их транспортировки.

Важно! Даже правильно установленная система периодически должна проходить техническую профилактику, а именно смазываться и протираться от пыли. Установка рольставней своими руками это не очень сложный процесс, и его запросто можно сделать своими руками, даже с минимальными знаниями и практикой работы с такими устройствами

Устанавливайте рольставни и пусть ваш дом или гараж будет надежно защищен

Установка рольставней своими руками это не очень сложный процесс, и его запросто можно сделать своими руками, даже с минимальными знаниями и практикой работы с такими устройствами. Устанавливайте рольставни и пусть ваш дом или гараж будет надежно защищен.

Схемы подключения

Последующий монтаж рольставен своими руками продолжается обеспечением автоматизации открытия и закрытия полотна. Все соединения электросхемы должны находиться в распределительных коробках, не следует оставлять узлы снаружи даже в изолированном состоянии.

Общая схема подключения приводов роллетных систем

Автоматика подключается с помощью проводов с сечением не менее 0,75 мм2. В независимости от того, какая применяется схема подключения рольставней, не следует использовать провода с оболочкой из полиэтилена.

Несмотря на то, что минимальное сечение проводов известно (0,75 мм2), это не избавляет от необходимости его расчёта – при вычислениях необходимо принимать во внимание суммарную мощность всех приводов. Электродвигатели необходимо поделить на группы, применяя для каждой группы отдельный кабель. При подключении к трёхфазной сети, группы можно развести на разные фазы

При подключении к трёхфазной сети, группы можно развести на разные фазы

Электродвигатели необходимо поделить на группы, применяя для каждой группы отдельный кабель. При подключении к трёхфазной сети, группы можно развести на разные фазы.

Немного о монтаже рольставней

Виды монтажа

Монтаж бывает нескольких видов:

1. Наружный;
2. Накладной;
3. Комбинированный.

Наружный монтаж

Его делают чаще остальных.

Для его осуществления требуется довольно серьёзная подготовка откосов, это связано с оборудованием ниши под короб.

При наружном монтаже рольставен короб с полотном закрепляют над дверным или оконным проёмом, а направляющие располагают по двум сторонам от проёма.

Если рольставни закрытые, то они обычно закрывают весь проём и находятся почти наравне с поверхностью стен.

Накладной монтаж

При встроенном монтаже детали рольставен располагают в нише оконного или дверного проёмов. Двери и створки окон при встроенном монтаже должны отворяться в сторону, противоположную установке.

Комбинированный монтаж

При комбинированном монтаже необходима выемка в верхней части проёма окна или двери, ее оборудуют при реконструкции или при строительстве строения.

Комбинированный монтаж предполагает расположение рольставней внутри проёма и когда они открыты не преграждают открыванию окон или дверей в любую сторону.

Правила подготовки

До того, как вы будете устанавливать рольставни своими руками вам необходимо сделать следующее:

1. Нужно померять и сравнить диагонали проёма, и эта разность должна быть не больше пяти миллиметров;
2. Необходимо убедится в том, что на откосах нет никаких неровностей, осыпающейся штукатурки.

Если проём не подходит под вышеперечисленные требования, то его необходимо покрыть штукатуркой или отделать любым подходящим способом.

Инструменты для установки рольставен

Для работы вам потребуется следующие инструменты:

1. Перфоратор, дрель, сверла по металлу или бетону;
2. Шуруповёрт и биты;
3. Клепальный пистолет;
4. Ножницы по металлу;
5. Пассатижи и кусачки;
6. Отвёртки и набор гаечных ключей;
7. Молоток;
8. Маркер;
9. Уровень и рулетка.

Если вы планируете устанавливать рольставни на высоте больше полутора метров, то воспользуйтесь стремянкой.

Чтобы подключить привод вам нужно будет воспользоваться отверткой и мультиметром.

Чтобы загерметизировать стыки между направляющими и стенами, необходимо использовать подходящий вам герметик и пистолет для монтажа.
