Монтаж системы вентилируемых фасадов, а так же подробное описание крепления основных типов облицовки

Преимущества и недостатки конструкции

Облицовка здания из газобетона лицевым или клинкерным кирпичом выгодно отличает его от построек с другими видами отделки. Внешний вид дома из кирпича всегда являлся символом успеха и респектабельности.

К достоинствам облицовки можно отнести:

• широкий выбор цветов и фактур облицовочного материала;
• стойкость к морозу и колебаниям температуры;
• низкое поглощение влаги;
• долговечность;
• увеличение срока эксплуатации газобетона;
• исключение необходимости обслуживания и обновления фасада на несколько десятилетий;
• зазор между стеной и облицовочным кирпичом предотвращает нарушение паропроницаемости наружных стен.

Основным недостатком отделки считается ее стоимость. Добиться сокращения расходов можно путем использования не дорогого клинкера, а керамического или силикатного кирпича

Также важно своевременное устройство фундамента под кирпичную кладку. Если желание обложить дом возникло после его возведения и основание не рассчитано на дополнительную нагрузку, то потребуются сложные земляные и фундаментные работы по увеличению ширины цоколя.

Разновидности конструкций

Существующие виды вентилируемых фасадов различаются по используемым материалам и общей технологии монтажа.

Каркасный вариант

Это самый простой и популярный метод. Особенность его в том, что по периметру здания возводится металлическая, деревянная или комбинированная обрешетка. Она может включать в себя ряд слоев, которые нужны для сохранения тепла, защиты дома от излишков влаги и лучшего парообмена.

Пример вентилируемого фасада каркасного типа

При возведении каркаса в качестве внешней облицовки используются следующие материалы:

1. Керамогранит. Это продукция искусственного происхождения, изготавливается из прессованной и обожженной глины. Выпускается в виде плит, которые отличаются большим весом и хорошей устойчивостью к воздействиям. Особенность крепления керамогранита заключается в том, что элементы устанавливаются на каркас при помощи специальных кляймеров (скоб). Между фрагментами образуются зазоры, которые способствуют лучшей вентиляции. Но такой вариант нуждается в усиленной защите от проникновения влаги.
2. Композитные или другие виды панелей. Технология производства позволяет получить надежный и легкий материал, который обладает отличными свойствами. Монтаж панелей может производиться различными способами, которые позволяют создавать открытый или закрытый стык. При этом открытые промежутки могут оборудоваться специальным влагозащитным экраном.
3. Стеклянные панели. Используются преимущественно при работах с многоэтажными офисными или промышленными объектами. Сложны в эксплуатации, поэтому укладка проводится только профессионалами.

Облицовка стен керамогранитными, композитными и стеклянными панелями

Достоинства и недостатки каркасных вентфасадов

Каркасные конструкции имеют ряд достоинств, которые выделяют их среди других способов создания внешней облицовки.

Преимущества:

• Быстрое возведение. При наличии всех компонентов монтаж можно провести в сжатые сроки. К тому же, если стена без значительных повреждений, не нужна серьезная подготовка.
• Защита. Конструкция надежно оберегает дом от различного рода воздействий, а также увеличивает долговечность, поскольку нет застаивания влаги за счет свободной паропроницаемости.
• Декоративность. Благодаря богатому ассортименту материалов для облицовки можно подобрать вариант, который будет отвечать всем требованиям и предпочтениям.

Имеются и недостатки:

• Необходимость четкого и правильного выполнения работ. Именно технические ошибки (неподходящий размер зазора, отсутствие дополнительных вентиляционных отверстий) приводят к нежелательным последствиям.
• Сложность при использовании продукции, укладываемой на клей. Так, применение искусственного и натурального камня или клинкерной плитки весьма затруднительно. Но есть выход: при выборе таких изделий каркас предварительно укрепляется и обшивается плиточными материалами. Работы должны проводиться с особой тщательностью, ведь к конструкции предъявляются серьезные требования.

В любом случае вентилируемые фасады набирают все большую популярность. Этому способствует разнообразие отделочной продукции и долговечность поверхности. Внешняя облицовка при правильно возведенном каркасе без труда заменяется на более современную.

Бескаркасный метод

Применяется при отсутствии обрешетки. Эта технология предполагает использование материалов, которые устанавливаются на некотором расстоянии от поверхности. Классическим примером является облицовочный кирпич. Кладку монтируют так, чтобы образовался вентиляционный зазор. Для его функционирования в нижних и верхних рядах кирпичей между деталями оставляют участки без раствора. Часто верхний ряд выкладывают с зазором, который прикрывается декоративной планкой.

Схема устройства бескаркасного вентилируемого фасада

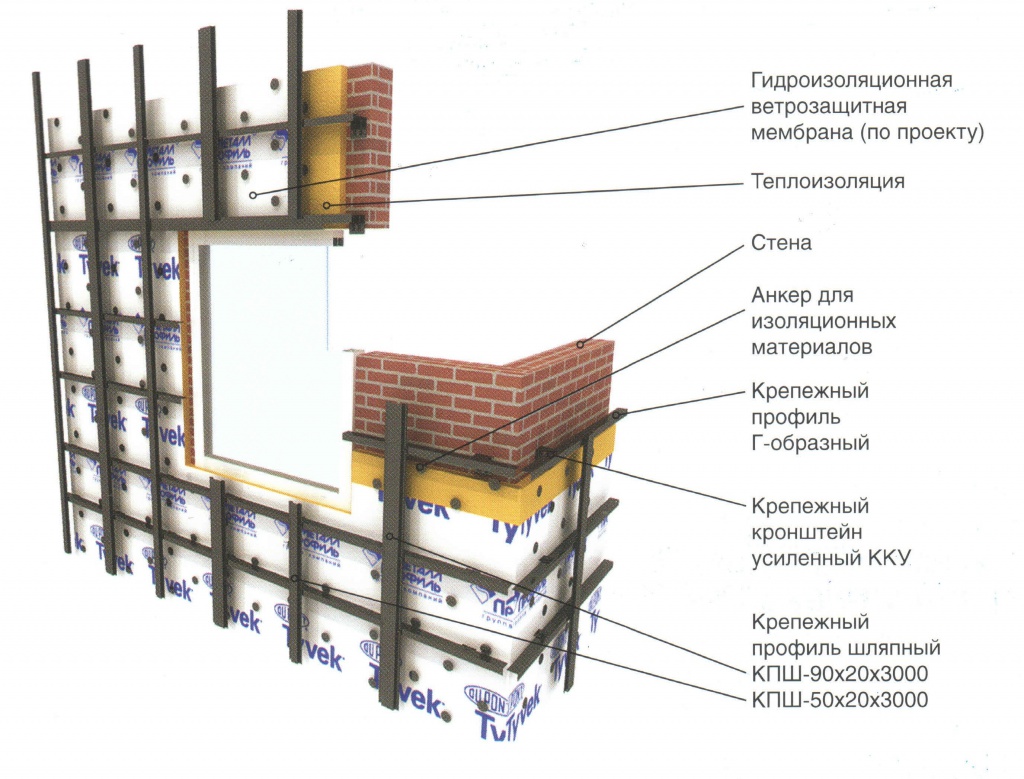

Подконструкция перекрестного типа

Применяется в системах с облицовкой фасадными кассетами или керамогранитом. Рекомендованный шаг по горизонтали – 600 мм, по вертикали – 800 мм.

Из чего состоит

Из стандартных крепёжных кронштейнов, усиленных крепёжных кронштейнов ― их используют для более тяжёлых облицовок, таких как линеарные панели (0,7 мм), фиброцемент и др., Г-образных профилей (стандартных и усиленных), профиль шляпный и профиль Z-образный

Элементы перекрестной подсистемы.

Монтаж

Монтаж перекрестной подсистемы для вентилируемых фасадов. Её устанавливают так же, как и вертикальную, только потом еще монтируют шляпный профиль с шагом, который необходим для монтажа фасадных кассет, керамогранита или другого облицовочного материала.

В зависимости от степени агрессивности окружающей среды и требуемого срока службы элементы подконструкции могут поставляться в трех вариантах:

• Оцинкованная сталь (Оцинк);
• Оцинкованная сталь (Нерж.).
• Оцинкованная сталь с порошковой окраской (Оцинк., С ПО);

* При необходимости все изделия могут быть покрашены в любой цвет по таблице цветов RAL

Проведем небольшое сравнение: Подсистемы без полимерного покрытия

• Срок службы системы без полимерного покрытия в городских условиях до 30 лет
• Средний срок в условиях агрессивной среды 15-20 лет

И подсистемы окрашенной специальной краской

• Срок службы до 50 лет в городских условиях
• Средний срок в условиях агрессивной среды 25-30 лет

Расчет вентилируемого фасада

Расчет основывается на выполнении прочностных и теплофизических расчетов и включает в себя:

• определение напряжений и прогибов конструктивных элементов (профилей и кронштейнов);
• проверку узлов крепление вентфасада (в тесте учитываются статическая нагрузка, двустороннее обледенение, ветровая нагрузка);
• расчет влажности, воздухопроницаемости с учетом величины зазора и вида теплоизоляционного материала.

Расчет вентфасада может быть выполнен только специалистом на основании рекомендаций производителей навесных систем, с использованием компьютерных программ. Это обусловлено тем, что к вентилируемым фасадам домов выдвигаются повышенные требования к несущей способности, подвижности узлов, устойчивости к коррозии.

Примечание. Система вентилированного фасада не монтируется на домах, построенных из ячеистых бетонов (исключение конструкционный пенобетон, у которого плотность более 800 кг/м.кв), пустотелого кирпича и т.п. материалов малой жесткости.

До начала работ по обустройству вентилируемого фасада частного дома нужно подготовить: перфоратор, шуруповерт, отвес, строительный уровень, молоток, болгарку, стремянку, строительный степлер, перчатки, защитные очки.

Производители и цены

Сегодня на строительном рынке имеется достаточное количество производителей, каждый из которых предлагает свой ассортимент продукции.

• Rockwool Венти Баттс- цена минвата 450 рублей;
• Термостек Вент Фасад – цена минваты 350 рублей;
• Техновент – цена минваты 490 рублей;
• Изовент – цена минваты 475 рублей;
• Эковер – цена минваты 540 рублей;
• Пенопласт Knauf Them – цена 782 рубля;
• Пеноплекс Комфорт – цена 1200 рублей.

Утеплитель для фасада играет очень важную роль, ведь таким образом, можно сделать дом теплее, а еще улучшить его внешний вид. С выбором теплоизоляционного материала проблем возникнуть не должно, ведь сегодня рынок буквально переполнен самыми различными утеплителями. Выбор подходящего варианта нужно осуществлять, исходя из особенностей конструкции и климата в вашем регионе.

Исторической родиной вентилируемых фасадов является Германия, в которой с пятидесятых годов прошлого века велись разработки такой технологии на основании металлического каркаса и облицовочных материалов.

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

• профиль для вентилируемого фасада;
• мембрана водо и ветрозащитного типа;
• облицовочный материал;
• тарельчатые дюбели;
• перфоратор;
• средство антисептического типа;
• теплоизоляционные материалы;
• кронштейн для вентилируемых фасадов;
• шуруповерт;
• дюбели анкерного типа.

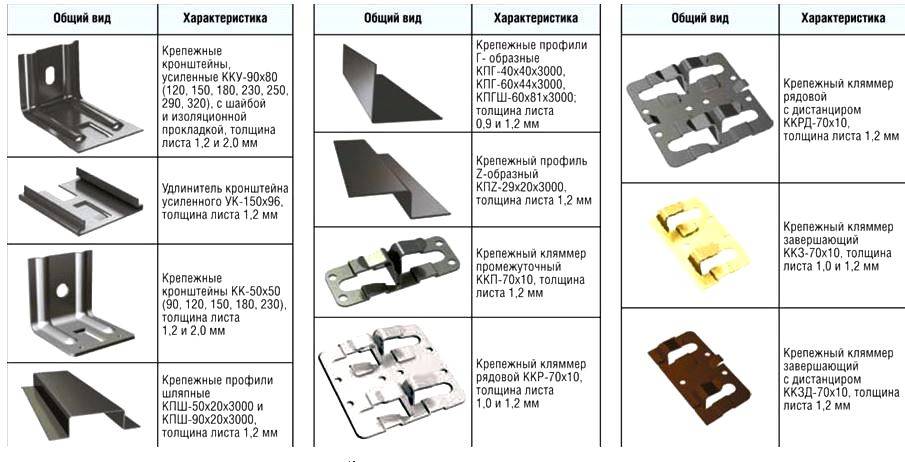

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

• подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
• обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
• обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

• чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
• чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
• размер отверстий следует делать на один см больше дюбеля.

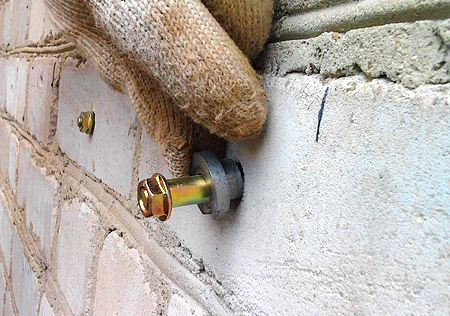

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

• размер направляющей не выше одного этажа;
• самый небольшой зазор между направляющими не более 7—9 мм;
• зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

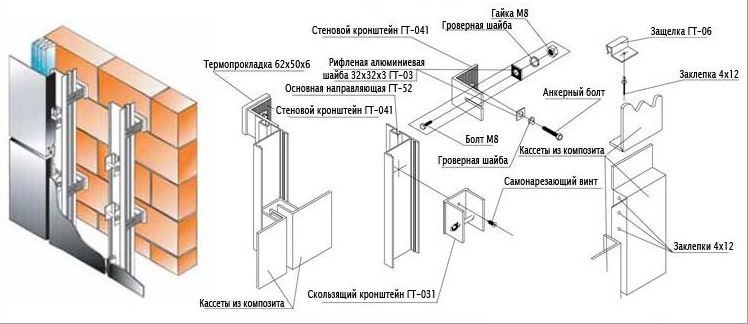

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

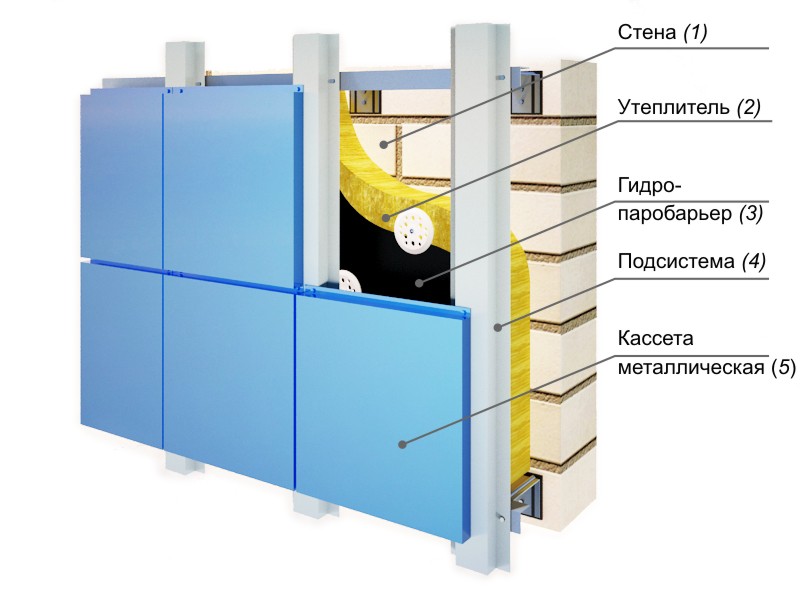

• основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;

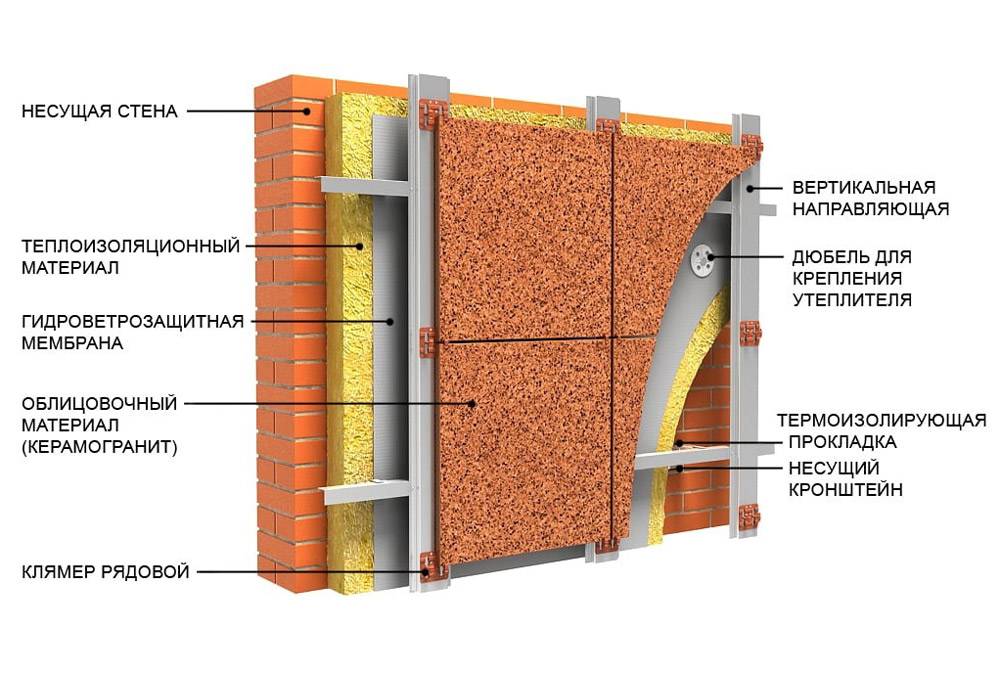

• основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;

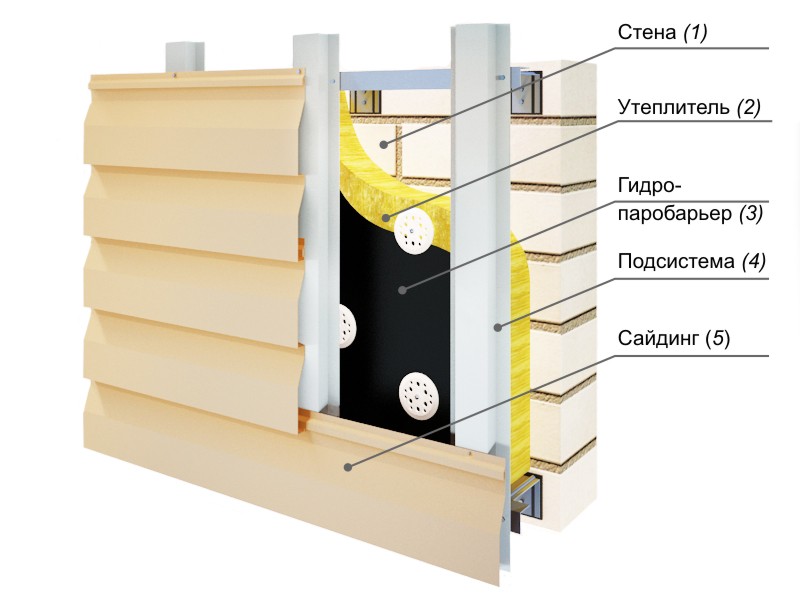

• фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
• обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

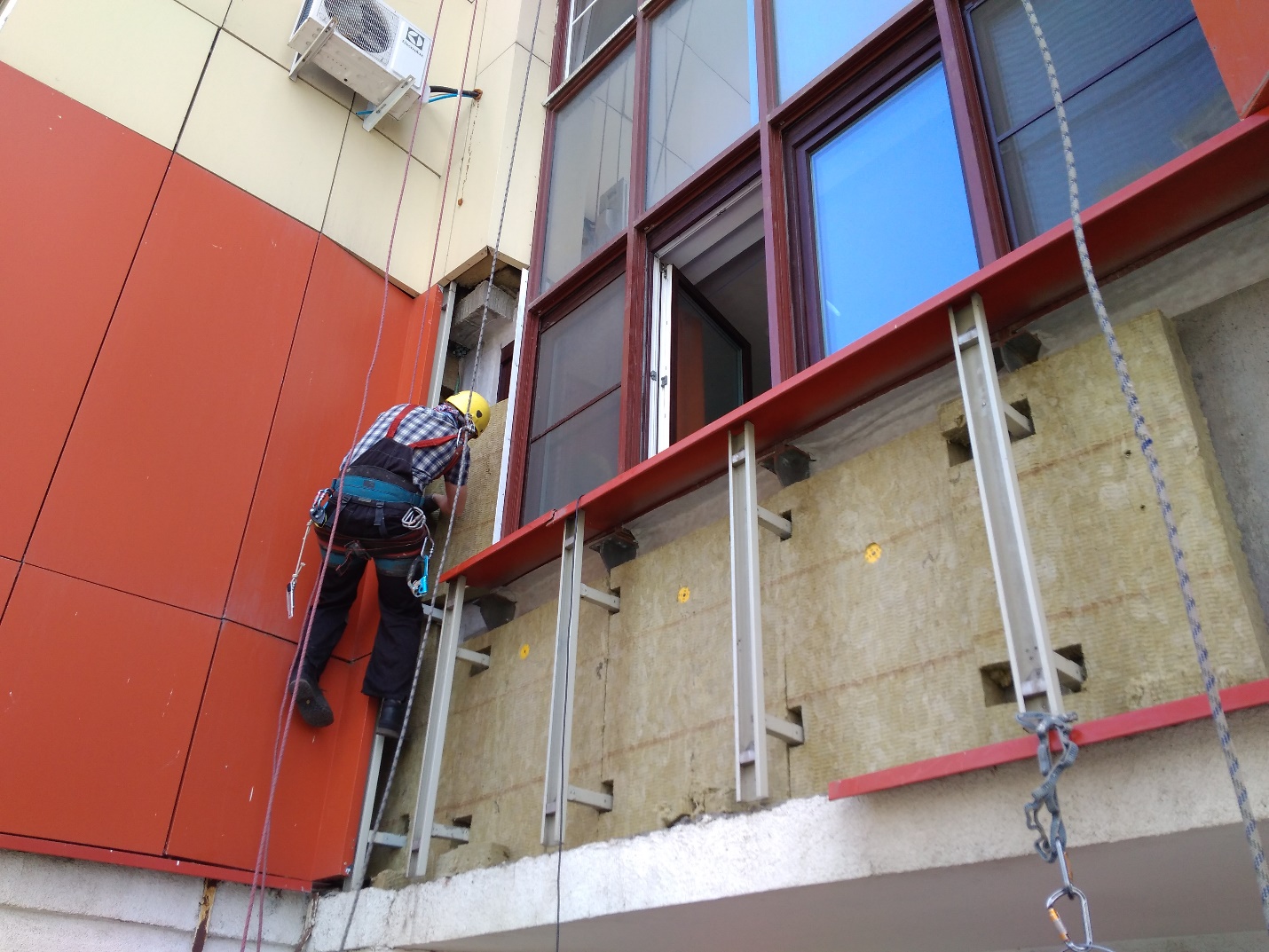

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Стоимость монтажа вентилированных фасадов

Рассмотрим, как рассчитать количество материала и общую стоимость проекта вентфасада.

Пример расчета количества материала для монтажа навесного вентилируемого фасада частного дома:

Дано:

• дом одноэтажный;
• общая площадь 80 м.кв.;
• материал строительства – пеноблок конструктивный (плотность 900 кг/м.кв.);
• размеры дома 10х8 м.п.;
• высота стены – 3 м.п.;
• площадь окон:

Задача:

Обустройство вентиляционного фасада с заданными параметрами:

• утеплитель – базальтовая вата;
• толщина утеплителя – 50 мм;
• облицовочный материал – металлический сайдинг.

Расчет:

• рассчитываем площадь поверхности, которую нужно закрыть навесным фасадом:
• общая площадь стен – площадь окон и дверей = 98 м.кв.
• рассчитываем потребность в материалах:

Монтаж вентилируемых фасадов – цена за м2 стены с работой (в таблице приведены ориентировочные данные)

Вид облицовочного материала	Стоимость, руб/м.кв.
Керамогранит	2960
Фиброцементные плиты	3170
Профнастил (профлист)/td>	2530
Композитные панели	3480
Керамогранит (межэтажная система)	3030
Керамогранит (лайт)	2890

Облицовояный материал для навесного вентфасада

Типичные ошибки при монтаже вентилированного фасада

• ошибки в расчетах. Вследствие которых, каркас не справляется с нагрузкой;
• использование деформированных элементов;
• изменение технологии устройства системы направляющих;
• неразумная экономия на материале, крепежах и инструментах;
• использование некачественного утеплителя;
• нарушение техники безопасности.

Советы по монтажу навесного вентилируемого фасада

• лучше доверить расчет и проектирование системы профессионалам, т.к. без опыта установить своими руками трудно;
• проверяйте качество дюбелей до начала работы;
• погрешность монтажа должна находиться в допустимых пределах;
• установка паронитовой прокладки между стеной и кронштейном уменьшит теплопотери и позволит скомпенсировать движение системы в период эксплуатации;
• монтаж вентфасада относится к сложным работам, поэтому для их выполнения целесообразно привлекать серьезные компании, имеющие авторитет на строительном рынке.

Правильно установленный и смонтированный вентилированный фасад – повысит энергоэффективность дома и улучшит его внешний облик (экстерьер).

Поэтапный монтаж вентилируемого фасада деревянных домов

Чтобы конструкция фасадной системы полностью отвечала требованиям надежности и долговечности, а также хорошо выполняла свои функции, при ее монтаже необходимо соблюдать ряд определенных правил.

Схема монтажа навесного фасада из древесины

• Традиционно для возведения деревянных жилых домов используется брус 150х150 мм, и, чтобы в зимние холода в помещениях сохранялась комфортная температура воздуха, следует позаботиться о дополнительных средствах теплоизоляции. В качестве утеплителя используется материал из минеральной ваты толщиной около 10 см. Он крепится к деревянным перекрытиям при помощи специальных дюбелей.
• Перед тем как начинать монтаж слоя теплоизоляции фасадной конструкции, следует установить профильную обрешетку на несущие стены здания – это будет каркас для отделочного материала. В его нишах впоследствии и укладывается минерально-ватный утеплитель.
• Этап, следующий после монтажа обрешетки и слоя теплоизоляции, – закрепление пленки, служащей мембраной, защищающей от ветра и влаги. Утеплитель при этом будет гидроизолирован снаружи, при этом испарения влаги от стен дома будут удаляться беспрепятственно.
• Завершающий шаг при обустройстве деревянного вентилируемого фасада – облицовка. Для отделки также желательно использовать материалы из древесины, чаще всего применяется блок-хаус. Выбор качества отделки определяется ее стоимостью, эксплуатационными характеристиками и внешним видом. Натуральное дерево не будет нарушать гармоничность всего объекта строительства.

Ранее мы уже писали о вентиляционном фасаде для наружной отделки здания и рекомендовали добавить эту статью в закладки.

Крепится облицовочный материал механическим способом (с помощью саморезов, кляммеров или других средств) с учетом толщины зазора для вентиляции.

Нельзя забывать о сохранении зазора для прохождения воздуха, поэтому вынос обрешетки фасада должен быть на 4-5 см больше толщины теплоизоляционного материала.

Навесной фасад позволит сохранить все слои отделки и утепления дольше

Основные функции внешней отделки – декоративная и защитная. Одновременно с привлекательностью экстерьера дома будет обеспечиваться защита слоев фасада от неблагоприятных погодных условий.

Влага, испаряющаяся от деревянных несущих стен, скапливающаяся изнутри на поверхности облицовочного материала, сможет свободно удаляться благодаря действующей системе вентиляции: воздушные потоки, движущиеся между слоем теплоизоляции и отделкой, отведут конденсат и излишки влаги. Таким образом, утеплитель не будет намокать и сохранит свои теплоизоляционные свойства долгое время.

Читайте так же статью об облицовке фасада деревянного здания сайдинг-панелями на нашем сайте.

Более подробно узнать об этапах монтажа вентилируемого фасада из древесины можно, познакомившись с пошаговыми видеоинструкциями.

Монтаж навесного деревянного фасада на примере планкена

Как монтировать своими руками: технология монтажа

Как и в случае с мероприятиями по проведению обычных фасадных работ, установку систем вентилируемого фасада следует проводить на предварительно подготовленной поверхности стен.

В общем случае технология монтажа фасадной отделки следующая:

1. Подготовка поверхности стен.
2. Изготовление и установка каркаса под облицовку.
3. Укладка теплоизоляционного слоя с гидроизоляцией.
4. Монтаж фасадных панелей.

Рассмотрим этапы проведения монтажа подробнее.

Подготовительные работы

На этом этапе поверхность стен следует подготовить: устранить следы старой отделки, замазать трещины, выбоины, сколы (на углах стен), выровнять поверхность с помощью штукатурки, обработать поверхность антисептическими составами. Обработка нужна для предотвращения образования грибковых поражений и плесени на стенах, которые со временем могут разрушить конструкцию фасада.

Что касается нанесения грунтовки, то использовать ее при монтаже вентилируемого фасада необязательно: как правило, грунтование поверхности требуется в случаях, когда отделочные работы подразумевают либо нанесение на стены декоративной штукатурки, либо покраску стен.

Вас также может заинтересовать какие бывают виды облицовочной плитки для фасада.

Грунтовка в этом случае применяется для увеличения сил сцепления штукатурной смеси и краски с поверхностью.

После подготовки на стены следует нанести разметку – точки креплений кронштейнов и расположение направляющих профилей. Шаг между профилями примерно должен равняться ширине одной облицовочной панели.

Изготовление и установка каркаса/обрешетки под облицовку

После нанесения линий разметки можно приступать к монтажу креплений и направляющих. Для этого в стенах дома следует пробурить перфоратором отверстия под анкерные болты.

Далее кронштейны сажают на анкерные дюбели и закручивают их шуруповертом, после чего производят укладку утеплительного слоя. Теплоизоляционный материал навешивается через специально подготовленные прорези для креплений.

Направляющие – металлические профили – нужно располагать вертикально. Полученная обрешетка уже готова к навешиванию вентфасада. Сам профиль должен крепиться свободно, чтобы имелась возможность компенсации температурных деформаций.

Укладка тепло- и гидроизоляции

Отличие технологии монтажа вентилируемых фасадных систем от технологии установки обычных фасадных панелей заключается в установке первых внахлест, т.е. между стыками не должно оставаться зазоров, так необходимых для компенсации тепловых расширений фасадного облицовочного материала.

Через слои утеплителя и ветрогидрозащитной мембраны в стене высверливаются отверстия, в которые устанавливаются дюбеля тарельчатого типа. С помощью этих дюбелей производится фиксация утеплителя и мембраны.

Крепить мембрану необходимо с наружной стороны утеплительного слоя, при этом должен соблюдаться нахлест материала размером от 10 см. Внутренняя сторона пленки должна плотно закрепляться на теплоизоляционном слое. При этом нахлест следует обязательно зафиксировать уплотнительной лентой – во избежание образования конденсата и попадания влаги на утеплитель.

Монтаж вентилируемой фасадной системы

На первый взгляд монтаж вентсистемы совершенно несложен, и может показаться, что, имея некоторые навыки в работе с фасадными элементами, можно самостоятельно выполнить облицовку. Однако в технологии монтажа фасадных панелей имеются свои нюансы, не зная о которых, можно загубить и сам материал, и удачно изготовленную конструкцию обрешетки.

Так, если использовать оцинкованные крепежные изделия и профили для направляющих обрешетки, необходимо помнить о том, что и профили, и крепеж должны выдерживать большие нагрузки, к примеру, тот же вес фасадных элементов.

Как выбрать дизайн фасада частного дома, читайте здесь.

После фиксации в профиль нужно вставить резиновый уплотнитель для крепежа. Так можно избежать распространения коррозийных процессов.Иногда при самостоятельном монтаже вентилируемого фасада может возникнуть закупорка воздушной прослойки. Это связано с оседанием утеплительного слоя или мембраны вследствие плохой фиксации тепло- и ветрогидрозащитного слоя. В этом случае фасадные панели подвергаются дополнительной нагрузке, а если они изготовлены из винила (достаточно хрупкого и наименее прочного отделочного материала), то облицовка может либо намокнуть, либо деформироваться под нагрузкой. В таких случаях придется снимать панели и проводить ремонтные работы.

Плюсы композитных кассет:

• Доступная стоимость
• Быстрый монтаж
• Простое проектирование под размер
• Поддаются перфорации

В комплектации:

• Воссоздание геометрических фигур
• Изготовление декоров
• Подшивка потолков (проёмов, откосов, козырьков)
• Рекламные конструкции и вывески

Конструктив и повседневное применение данного материала в обустройстве магазинов и супермаркетов, автозаправок и внутренней отделке повсеместно, позволяет быстро выполнить поставленные задачи. Как правило верхняя часть композитного листа, позволяет не только выполнить изготовление кассет в любой цвет по каталогу “RAL”, но и решить задачи с фактурой под дерево, медь, зеркальную фактуру, бронзу и.т.д.

В отличие от панелей HPL, композитный лист прекрасно поддаётся гибке и фрезеровке материала как на производстве с помощью фрезера промышленного или лазера, так и в кустарных условиях (на объекте с фрезером ручным) Да что лукавить, мы не раз выполняли простые работы по обрамлению и без оборудования, если делать работу ответственно и не спеша, возможно небольшой объем композитных кассет выполнить и с помощью подсобного инструмента.

Минусы композитного материала

• Является слабогорючим материалом
• Не однородный материал
• Требует профессиональной фрезеровки
• Средняя стоимость по отношению к другим кассетам
• Стоимость подсистемы крепления
• Требует проектирования

В целом у данного материала больше плюсов, нежели минусов. Конечно монтировать кассеты из композита нельзя на школах и детских садах, так как это запрещено пожарными экспертными заключениями. Стоит также отметить этот материал в отделке стен и внутри помещения, в рекламных целях и в дизайне.
