Установка кухонной вытяжки: надежные способы подключения

Правильная установка кухонной вытяжки своими руками

Важной частью установки является расчёт расстояния от варочной панели до вытяжки, так, чтобы оно соответствовало нормам и не мешало при приготовлении пищи. Встраиваемые модели не крепят к стене, они монтируются в сам кухонный шкаф

После окончания установки закрепите на корпусе защитный кожух, который спрячет воздуховоды

Встраиваемые модели не крепят к стене, они монтируются в сам кухонный шкаф. После окончания установки закрепите на корпусе защитный кожух, который спрячет воздуховоды.

Экран вытяжной системы должен быть по размеру немного шире плиты, чтобы продукты сгорания полностью поглощались вытяжкой.

Этапы монтажа

Подробные этапы монтажа приведены в таблице.

ШагЭтапОписание
1Подготовительные работыНайдите нужный инструмент и подготовьте поверхность к работе.
2Проверка комплектацииДостаньте вытяжку из упаковки и проверьте её целостность и наличие всех деталей (винты, кронштейны хомуты, провода). Если повреждений никаких нет, а элементов конструкции хватает для монтажа, то приступайте следующему шагу.
3РазметкаПри помощи уровня, рулетки и карандаша проведите на стене две линии. Одна из них – вертикальная, она идёт от центра плиты до места крепления. Вторая линия – горизонтальная, она проводит границу рабочей поверхности системы.

В инструкции посмотрите схему фиксации и обозначьте места расположения кронштейнов.

4Крепление системыЕсли вытяжка вешается на стену, то в ней просверлите отверстия по намеченному шаблону глубиной не менее 50 мм. Затем вставьте туда дюбеля 10 мм и вкрутите саморезы, но не до конца, а так, чтобы осталось небольшое расстояние для навеса устройства и зафиксируйте вытяжку на них. Если прибор циркуляционный, то вам остаётся только вставить внутрь фильтры.

Если вытяжка – встраиваемая, то снимите нижнюю полочку шкафа и по разметке просверлите 4 отверстия по углам и отверстие в центре для воздуховода (по его диаметру). Такие же отверстия по центру просверлите в других полочках, чтобы труба прошла через шкаф в вентшахту.

Установите на трубе переходник для присоединения к венткоробу. Закрепите назад нижнюю полочку шкафа и зафиксируйте экран вытяжки. Установите фильтры, если система – циркуляционная.

5Монтаж воздуховодаОдин его конец присоединяется к переходнику, а второй – к вентшахте.
6Подключение к электропитаниюДля подключения системы к электросети подойдёт самая обычная розетка. Если аппарат встроен, то розетку расположите под шкафом.

Поскольку, кухня – это место повышенной влажности, покупайте розетку с классом защиты начиная от IP44. А чтобы вас не ударило током, обязательно сделайте заземление.

Электрическое подключение кухонной вытяжки

В инструкции электрических дрелей написано: категорически запрещается заземлять. Почему, спрашивается. Считаем, речь касается процесса работы. Допустим, если сверлить батарею, начнется пробой на землю. Очевидно: редуктор стальной, ось. Возникнет значительный ток утечки. Инструкции напишет: нельзя заземлять прибор. Штекер попросту лишен боковой клеммы.

Нарушение инструкций, полагаем. В книге Полонского П.А. «Монтаж линейно-кабельных сооружений городских телефонных сетей 1978» указывается (стр. 80): электродрель должна иметь непременно заземление. Некоторые производители оборудования нарушают общепринятые нормы. Достоверно известно: некоторых людей убивало, работающих электродрелью – касались батареи центрального отопления. Избегая повторения с кухонной вытяжкой, домохозяйкой, прибор следует непременно заземлить. При невозможности мероприятия – занулить!

Полагаем, сказанное доступно изложено. Добавим, не принято кухонные встраиваемые приборы включать в розетку. Для коммутации с электрической сетью используются колодки, перед вставкой проводника лучше залудить, дабы не трепались, не покрывались налетом оксида. Рассказ про то, как установить вытяжку, подходит к концу. Наверняка найдутся у читателей другие пожелания, можете озвучить комментариями.

Схема установки встраиваемой вытяжки на кухне своими руками

Разберемся, как установить встроенную вытяжку. Ориентироваться в работах по установке будет проще, если заранее разделить их на этапы:

  1. Расчёт и разметка места крепления.
  2. Вырезание отверстий.
  3. Крепление вытяжки.
  4. Монтаж воздуховода.
  5. Подключение к сети.

Самостоятельная установка

Итак, имеется вытяжка встраиваемая в шкаф — как ее установить правильно?

Высота над плитой не должна быть слишком большой, чтобы не снижалась эффективность всасывания, но в то же время, достаточной, чтобы хозяйке не задевать за шкафчик головой.

Рекомендуемые расстояния:

  • Для электроплиты: от 60 до 80 см, оптимально – 75 см.
  • Для газовой: от 65 до 80, оптимально – 75 см.

Зачастую шнуры от вытяжных устройств делаются короткими. Поэтому может понадобиться отдельная розетка, расположенная вблизи прибора. При этом шнур должен располагаться так, чтобы быть как можно дальше от горячей поверхности плитки. Провода с заземлением подключаются в точном соответствии со схемой (заземление, фаза, ноль).

Шкаф для вытяжки

Продумывается расположение воздуховода. Его нужно провести от вытяжки до вытяжного отверстия так, чтобы максимально сократить количество поворотов и углов.

До начала монтажных работ нужно проверить исправность устройства. Если что-то пойдет не так, демонтировать вытяжку можно, но в мебели уже будут повреждения.

Предварительные мероприятия

Теперь рассмотрим перечень работ, необходимых для полноценной подготовки к установке вытяжки в частном доме или квартире. Прежде всего, к таковым относятся:

  • определение нужной мощности устройства;
  • выбор воздуховода;
  • решение вопросов с вентиляцией;
  • выбор нейтрализатора запаха.

Далее о каждом из перечисленных выше моментов мы расскажем более подробно.

Мощность вытяжки на кухне

Важность данного параметра очень высока, так как от нее напрямую зависит производительность устанавливаемой системы. Она измеряется в кубометрах воздуха, пропускаемых устройством за один час работы

Ее расчет прост: достаточно перемножить длину, ширину и высоту кухни (таким образом узнав объем помещения), а после – умножить полученное значение на 12. Последнее число – это количество полных обновлений воздуха в кухне за час, являющееся действующим стандартом.

Помимо этого, учитывайте возможные потери мощности вследствие особенностей конструкции воздуховода и длины шахты. Из-за них итоговый результат желательно умножить на 1.3 – дабы установленный вами прибор не испытывал дефицита производительности.

Воздуховод

Существует две основные разновидности этих составных элементов кухонных вытяжек – пластиковые, изготавливаемые из ПВХ, и гофрированные, материалом которых является алюминий. К достоинствам первых относятся:

Пластиковый воздуховод обладает небольшим весом

  • небольшой вес;
  • надежность и прочность;
  • минимальный уровень шума.

Что же касается второго типа воздуховодов, используемых при монтаже вытяжек на кухне своими руками, то главные его преимущества – это:

  • гибкость;
  • отсутствие вибраций в процессе работы;
  • высокий эксплуатационный ресурс.

Единственный минус подобных воздуховодов – непрезентабельный внешний вид, из-за которого их рекомендуется «прятать» под гипсокартон.

Вентиляция

Стоит отметить, что чаще всего монтаж вытяжки на кухне приводит к изменению предустановленной в квартире системы вентиляции. Во многих случаях схема установки вытяжки предусматривает обустройство второго отверстия, однако «на все 100» такое решение не может считаться оптимальным. Причина этого прозаична: вне зависимости от площади вентиляционного окошка, канал шахты остается тем же, и его пропускная способность не вырастает.

Его предусматривает большинство инструкций по правильной установке вытяжек, а это лишь подтверждает рациональность данного решения.

Нейтрализатор запаха

Существует три разновидности нейтрализаторов, которые могут устанавливаться в вытяжках. А именно:

  1. Химические. Менять их нужно часто, а входящие в их состав активные вещества сами могут испаряться – иногда даже будучи вредными для человеческого здоровья.
  2. Ультрафиолетовые. Требуют замены раз в два года и стоят недешево, но могут «похвалиться» высокой эффективностью и оптимальным уровнем безопасности.
  3. Электроионизационные. Позволяют добиться отличных результатов, но могут распространять действие собственного поля на находящихся поблизости людей.

Несколько советов

При установке вытяжки, основываясь на опыте специалистов, стоит придерживаться некоторых советов.

При монтаже нужно ориентироваться на рост хозяйки. Если ее рост ниже 160 см, то вытяжку лучше установить пониже. В этом случае оптимальное расстояние между плитой и вытяжкой будет 60 см.
Не стоит располагать какие либо провода над устройством. Во-первых, это нарушает технику пожарной безопасности, провода могут накалиться и вызвать пожар. Во-вторых, это портит общий эстетический вид. Согласитесь, висящие над вытяжкой провода только испортят общую картинку.
Любой прибор при своей работе издает шум. Какую бы модель вытяжки вы не приобрели, она все равно будет шуметь. Чтобы как-то снизить шум, стоит использовать пластиковый воздуховод

Его конструктивные особенности позволяют уменьшить шум.
При монтаже вытяжки стоит обратить пристальное внимание на прилагаемую инструкцию. В ней указаны все рекомендации по установки, они выработаны с учетом большого опыта по эксплуатации.
Если стены в вашем доме сделаны из сибита, то можно использовать простые саморезы

Это облегчит процесс монтажа, при этом крепление будет достаточно надежным. Но тут главное точно рассчитать место установки. Этот материал довольно легко крошиться, и повторное вкручивание самореза будет невозможно.

Теперь вы смело можете приступать к монтажу вытяжки на кухне, в этом нет ничего сложного, все когда-то приходится делать впервые.  Главное соблюдать все рекомендации и инструкцию к устройству и тогда ваша вытяжка будет работать долго и эффективно.

Как правильно сделать монтаж

После подготовительного этапа, разметки и расчетов, переходят к вырезанию подходящих по размеру отверстий в мебели.

В нижней горизонтальной стенке вырезается деталь по размеру прибора. Либо нижняя стенка убирается вовсе.

В верхней стенке вырезается отверстие под воздуховод. Здесь нужно учитывать, какой формы он будет.

Поскольку шкафчик «ослаблен» вырезанными элементами, его можно дополнительно укрепить изнутри при помощи небольших уголков.

Крепление вытяжки в шкаф осуществляется двумя способами:

  • Можно закрепить прибор в мебели, а уже ее повесить на стену.
  • Либо прорезать еще одно отверстие в задней стенке, и закрепить шкаф и вытяжку независимо друг от друга.

Крепление осуществляется на саморезы, а для стены используют дюбеля. Бывают ситуации, когда трубы газового снабжения мешают плотной установке вытяжки на стену. В таком случае, можно приобрести длинные шпильки, у которых с одной стороны есть резьба, а на другом конце они выглядят, как обычные саморезы. Они позволят закрепить прибор на некотором расстоянии от стены.

Если в шкафчике имеется полка, то крепить вытяжку лучше к ней. Преимущество в том, что наружные стенки не повреждаются лишними отверстиями. Однако потребуется проделать еще одно отверстие под воздуховод.

Если в вытяжке имеется выдвижная панель, нужно убедиться, что детали шкафчика не препятствуют ее свободному ходу. В противном случае, делается подгонка – немного спиливается мешающий край дверцы, например.

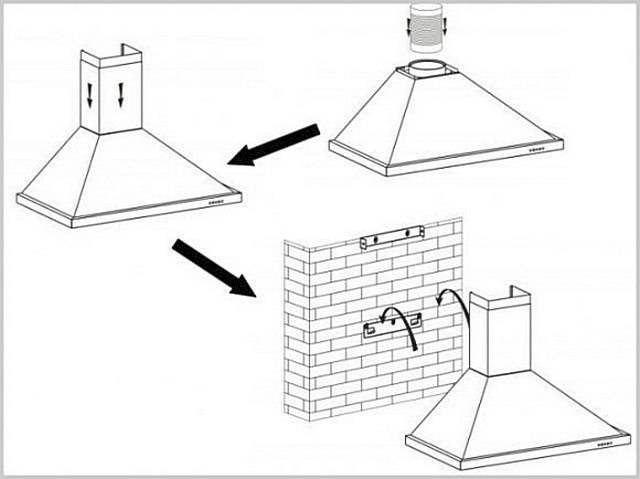

Схема монтажа вытяжки

Теперь соединяется корпус с воздуховодом. Соединение должно делаться так, чтобы при необходимости его можно было разобрать и прочистить засоряющиеся детали. С другой стороны, все должно быть выполнено максимально герметично (используется силиконовый герметик).

Прямоугольные металлические и пластиковые воздуховоды обладают наилучшими показателями. Однако гофрированный воздуховод проще в установке. Его требуется максимально растянуть, чтобы уменьшить складки, а излишек отрезать.

На выходном отверстии устанавливается клапан, предотвращающий обратную тягу. По желанию владельца, гофрированный воздуховод прячется в эстетичный короб.

Гофрированный вариант воздуховода производит шум во время работы. Современные пластиковые аналоги лишены этих недостатков. Их внутренняя поверхность гладкая, а внешний вид не бросается в глаза. Но придется подбирать угловые стыковочные детали и все швы прорабатывать герметиком.

Вытяжная система после установки

Зачастую проблему отведения грязного воздуха, хозяева решают, направив конец воздуховода в шахту общедомовой вентиляции. Делать этого не советуется по нескольким причинам:

  • Перекрытие канала лишает кухню всякого проветривания, пока вытяжка выключена. Получается что, либо придётся открывать окно (что неудобно зимой), либо держать вытяжку постоянно включенной.
  • Через вытяжку может происходить обратное задувание в комнату, а содержимое шахты полно посторонних запахов и пыли.
  • И наконец, чтобы вытяжка хорошо работала, канал должен быть чистым. Часто ли производится очистка вентиляционных шахт в вашем доме?

Идеальным решением будет монтаж дополнительного отверстия непосредственно на улицу.

Итак, если все сделано правильно, вытяжное устройство сможет эффективно очищать кухню не только от посторонних запахов и гари, но и поддерживать комфортную температуру, удаляя душный жаркий воздух. При этом о существовании встраиваемой модели будет напоминать только слабый звук от работы.

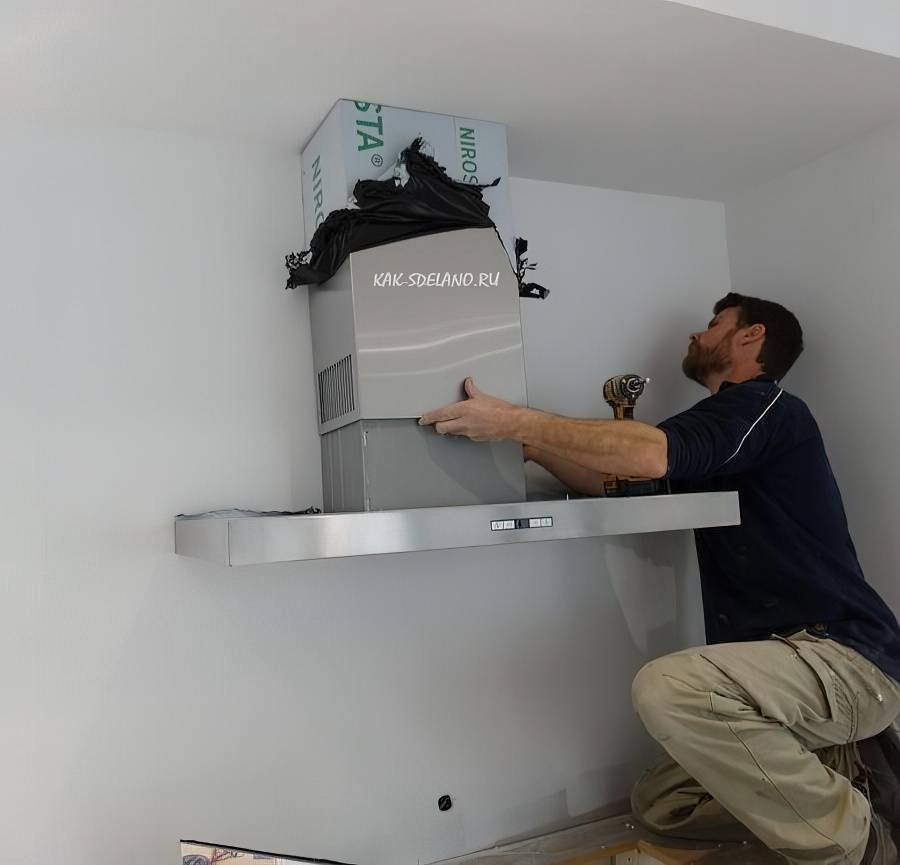

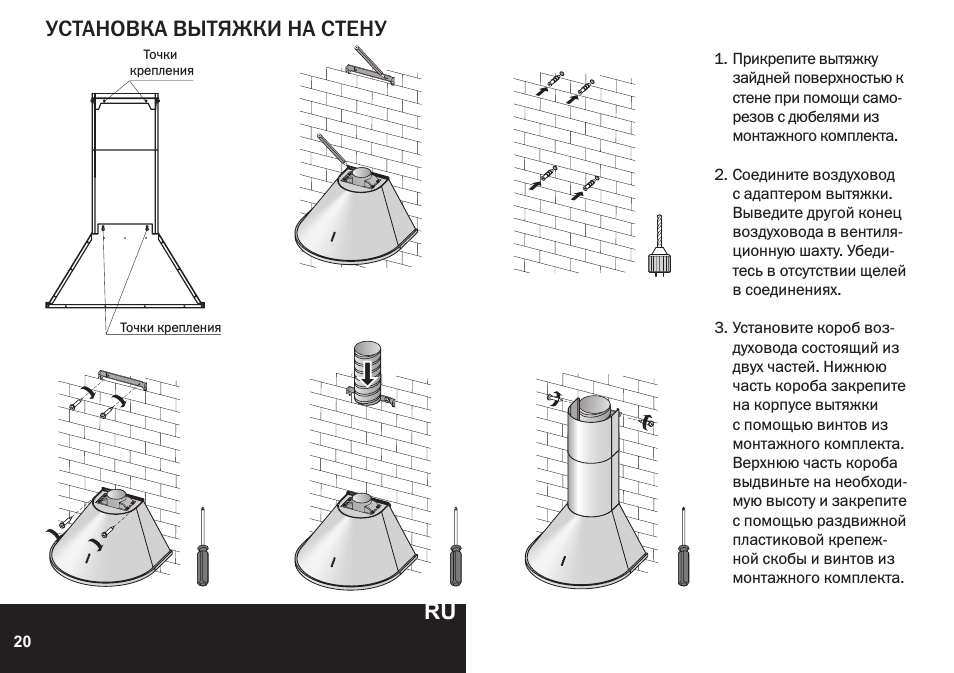

Монтаж вытяжки к стене

К стене крепятся купольные, каминные модели, навесные (плоские) вытяжки. Если говорить о каминном типе, воздухоочистители могут состоять из двух частей. Это купол и сам агрегат с двигателем и фильтрами. Обе части фиксируются независимо друг от друга, но с полным совпадением выходов. Островные разновидности размещаются на потолке системами подвеса, входящими в комплект. Встраиваемые – в мебельный профиль.

До монтажа советую проверить исправность прибора, – об этом говорит любая инструкция. Не спешите снимать все защитные пленки и наклейки до того, как убедитесь в работоспособности воздухоочистителя. Для этого положите его на ровную поверхность, подключите к электросети и произведите проверку во всех режимах работы.

Если неисправностей не выявлено, можно приступать к установке, что лучше проводить вдвоем. Если вы заметили посторонние шумы, отсутствие функций, смело обращайтесь в гарантийную мастерскую или магазин, где приобрели прибор.

Большинство производителей оснащают комплект монтажным шаблоном, где отмечены места для крепежа. Его можно прислонить к стене и перенести все отметки.

Если шаблона нет, действуем следующим образом:

  • на стене обозначаем расстояние между отверстиями для крепления. Для этого прибор прикладывают к поверхности;
  • наносим разметку, с учетом высоты размещения прибора по отношению к варочной поверхности;
  • высверливаем отверстия. Их диаметр должен совпадать с диаметром дюбелей;
  • в отверстия вставляем заглушки дюбелей;
  • подвешиваем корпус на дюбель гвозди. Советую проверить установку оборудования по горизонтали;
  • далее проводится подключение к вентиляционному каналу и электричеству;
  • после окончания работ с основной системой монтаж завершают установкой коробов воздуховода.

Известные нюансы

Описанный метод установки хорош, если в доме ровные стены и ничего не мешает ведению работ. Если около вашей плиты проходит газовая труба, она не допустит размещения прибора вплотную к стене. В такой ситуации народные умельцы советуют закрепить на стене деревянные бруски, а к ним сам воздухоочиститель. Однако, я советую воздержаться от подобных действий. В процессе эксплуатации возникнут проблемы с очисткой, в целом сама конструкция ненадежна.

Альтернативный и более рациональный вариант – установить технику за трубами. Для этого возьмите шуруп-шпильку (сантехническую). У шпильки есть резьба для ввинчивая в стену, штырь для отвода вытяжки на расстояние от стены и резьба с гайками для фиксации корпуса.

Подобные штуки представлены в разных размерах и доступны для покупки в каждом хозяйственном магазине. Можно взять любой самый подходящий вариант, замечу лишь, что все гайки рассчитаны на восьмигранный ключ. Это универсальное решение, более надежное, чем деревяшки, более того, металл не ржавеет и прост в очистке.

Если вытяжка встраиваемая, действуют так:

  • на полках шкафа отмечается место размещения воздуховода, прорезается отверстие. Это удобно сделать при помощи электролобзика с мелкозубчатой пилкой. Можно взять пилку для ламината, она практически не оставляет сколов;
  • если есть желание, участок среза можно закрыть с-образным пластиковым мебельным профилем. Он бывает жестким и гибким. Второй вариант очень прост в использовании. Такой профиль можно изогнуть под любым углом. Жесткие разогревают при помощи строительного фена. Профиль фиксируется на клей или жидкие гвозди. Излишки можно срезать пилкой с мелким зубом;
  • далее процесс повторяется по всем полкам, шкаф навешивается на место;
  • встроенная вытяжка крепится шурупами. После этого можно приступать к работам с воздуховодом.

Фильтры

Все устройства для очищения кухонной атмосферы снабжены фильтрами. Используются одноразовые и многоразовые фильтры, которые исполняют роль барьера на пути мелких жировых и шлаковых частичек.

Одноразовые

Очистные элементы одноразового использования выглядят в виде рамок с заполнением из синтепона, флизелина или гранул активированного угля. Со временем содержимое кассет обильно заполняется отходами испарений от варочного стола. Тогда их меняют на новые элементы.

Угольные кассеты для кухни

Многоразовые

Фильтры многоразового пользования представляют собой металлические сетки. Их изготавливают из стали и алюминия. Внутри обрамления находится перфорированная фольга. Периодически их промывают тёплой водой с шампунем. Практически срок службы таких фильтрующих изделий равняется продолжительности эксплуатации самой вытяжки.

Сетка металлическая фильтрующая

Многоразовые фильтры состоят из двух или трёх рамок, скреплённых клипсами, легко снимаются и быстро моются.

Мнение эксперта
Башир Рабаданов
Технолог мебельной компании Woodband

Важно. При покупке вытяжки учитывайте тип фильтра

Многоразовые элементы не нуждаются в дополнительных расходах. Одноразовые фильтры предусматривают регулярную замену и увеличивают стоимость обслуживания.

Вентиляция в квартире

Собираясь встраивать на кухне вытяжную вентиляцию, учтите, что это неизбежно приведет к нарушению работы естественной вентиляции. Обычно перед установкой приходится создавать дополнительные отверстия для отвода воздуха. Однако даже эта мера не гарантирует правильную работу вентиляции. Это связано с тем, что при увеличении отверстия вентиляционной шахты ее диаметр не изменится, а это означает, что качество воздухообмена останется прежним.

Решить эту проблему можно следующим образом: вам понадобится установить специальный короб с клапаном-хлопушкой. Этот короб имеет два отверстия. Клапан обычно обозначен красным цветом. В закрытом положении воздух может естественным образом выходить через окно, тем самым будет поддерживаться естественная вентиляция на кухне.

В тот момент, когда в помещении будет создаваться давление работающим вентилятором, клапан начинает работать по-другому и закрывает первое окно, в результате вентиляция начинает функционировать за счет вытяжки.

Подобная схема подключения предпочтительна тем, что здесь не возникает обратной тяги и поддерживается нормальная естественная вентиляция даже при выключенной вытяжке.

Для настройки работы клапана используется слабая и тонкая пружина. Крышка для него может быть изготовлена из любого легкого материала — пластика или алюминия.

Перед монтажом вытяжки

Чтобы исключить внешние негативные факторы перед началом монтажа, рекомендую обязательно провести ряд необходимых проверочных действий. Если вентиляционная шахта замусорена или повреждена, то это может свести на нет все Ваши усилия и сделать дальнейшие работы бессмысленными.

Прежде всего, проверьте тягу в вытяжном канале. Для большей наглядности обеспечьте поступление приточного воздуха в помещение, приоткрыв окно на кухне. Поднесите к приемному отверстию вентиляционной шахты горящую зажигалку или мягкий лист бумаги. Пламя или бумажка должны отклоняться в сторону предполагаемого движения удаляемого воздуха. Наличие тяги будет свидетельствовать о том, что вытяжной канал рабочий и можно продвигаться дальше.

Важно!  Летом при высоких температурах воздуха; при наличии длинных горизонтальных участков воздуховода или в помещениях, находящихся на последних этажах здания, тяга может отсутствовать или быть незначительной. На следующем этапе проверки не поленитесь и проведите визуальный осмотр вентиляционного канала

Используйте для этого зеркальце или камеру смартфона. Осмотрите внутреннюю часть воздуховода. Убедитесь в отсутствии препятствий в виде строительного мусора и других посторонних предметов. В многоквартирном доме таким способом Вы сможете проверить так называемый разгоночный участок 2-3 метра, до основной вентиляционной шахты

На следующем этапе проверки не поленитесь и проведите визуальный осмотр вентиляционного канала. Используйте для этого зеркальце или камеру смартфона. Осмотрите внутреннюю часть воздуховода. Убедитесь в отсутствии препятствий в виде строительного мусора и других посторонних предметов. В многоквартирном доме таким способом Вы сможете проверить так называемый разгоночный участок 2-3 метра, до основной вентиляционной шахты.

Для дальнейшей проверки необходимо будет подняться на чердак и найти свою шахту. При необходимости привлеките специалистов обслуживающей здание организации, попросите их о помощи. Заглянув сверху в нужный вентиляционный канал, Вы сможете проверить его состояние и убедиться в том, что в конструкцию не были внесены нежелательные изменения. Это придаст уверенности в работоспособности Вашей будущей вентиляционной системы и послужит правильной отправной точкой в процессе монтажа.

Важно!  Для проведения инспекции на чердаке не забудьте взять с собой мощный фонарик, он точно пригодится

Обратите внимание на возможное заужение шахты и отсутствие каких-либо препятствий, мешающих нормальному движению воздуха. Если вы обнаружите серьёзные проблемы или нарушения, необходимо обратиться в организацию, обслуживающую Ваше здание, для принятия соответствующих мер и восстановления работоспособности инженерных коммуникаций здания

Вентиляция имеет к ним прямое и непосредственное отношение.

Виды встраиваемых вытяжек по способу очистки воздуха

Встраиваемые, да и остальные тоже, вытяжки могут отличаться по способу очистки воздуха от продуктов горения и пара. В частности различают два типа.

Проточная вытяжка

Проточная вытяжка – она соединяется вентиляционными трубами с дымоходом или каналом, выводящим через стены на улицу. Внутри них установлены нагнетательные вентиляторы, которые втягивают воздух, двигая его по системе принудительно. Загрязненный воздух выводится за пределы помещения по указанному пути. Он заменяется свежим, а значит в помещении, для эффективной работы прибора должна быть предусмотрена качественная система приточной вентиляции.

Канальная вытяжка

Перед вентиляторами на входе в прибор установлены жироулавливатели – металлические сетки, которые со временем забиваются и требуют чистки или замены на новые детали.

Для чего необходимы жироулавливатели?

Такие приборы очень эффективны при соблюдении всех условий монтажа. Они проветривают помещение, постоянно затягивая в него свежий воздух.

Вытяжка циркуляционного типа

Рециркуляционные вытяжки – внешне эти приборы не будут отличаться от своего проточного аналога, но работают они по другому принципу. Такие приборы не нуждаются в подключении к вентиляционной системе. Их задача – прогонять загрязненный воздух через систему фильтров, расположенных внутри их корпуса. Первым на входе устанавливается жироулавливатель. Дальше идут вентиляторы с электромоторами, а потом все остальное. Воздух возвращается в помещение, и циркулирует в нем снова. Именно поэтому этот тип получил соответствующее название.

Вытяжка циркуляционного типа

Удобство пользования такой вытяжки одно — это ее компактность и отсутствие необходимости протягивать через всю кухню трубы. Недостатков больше. Во-первых, фильтры, наполненные абсорбирующими веществами (в основном это активированный уголь) со временем вырабатывают свой ресурс и нуждаются в замене, так что те, кто хотел приобрести такое оборудование, готовьтесь к дополнительным тратам. Во-вторых, разовый прогон через фильтры не может очистить воздух полностью. В-третьих, система не создает перепада давления, а значит, свежий воздух в помещение будет поступать хуже.

Островная вытяжка в дизайнерском исполнении
