Насос для повышения давления воды - особенности выбора и применения

Производительность

При покупке установки нужно учитывать количество воды, необходимое домочадцам. Для многоэтажного здания потребуется мощная модель насоса.

При выборе агрегата необходимо обратить внимание на следующие параметры:

Максимальная подача – объём жидкости, которую перекачивает устройство за единицу времени. Максимальное значение рабочего давления агрегата. При какой температуре рабочей среды может работать насос

В процессе монтажа важно учитывать размер гаек, фитингов и их соответствие диаметру труб. Уровень шума, который зависит от типа установки. Агрегаты можно разделить по способу охлаждения на 2 типа:

Агрегаты можно разделить по способу охлаждения на 2 типа:

Модели с сухим ротором. Охлаждение агрегатов происходит за счёт движения лопастей. Устройства имеет большие габариты. Их главное достоинство – высокая производительность. Шумное оборудование лучше разместить в отдельном помещении.
Агрегаты с мокрым ротором охлаждаются за счёт перекачиваемой жидкости. Насос отличается компактными размерами. Однако такой тип оборудования считается менее эффективным.

Особое внимание нужно обратить на бытовую технику, которая находится в доме. Чтобы принять душ, манометр должен показывать не меньше 2 бар. Такое же давление потребуется для работы стиральной машины

Такое же давление потребуется для работы стиральной машины

Чтобы принять душ, манометр должен показывать не меньше 2 бар. Такое же давление потребуется для работы стиральной машины.

В этом случае нужно к системе подключать накопительную ёмкость. При заборе колодезной воды можно установить погружной агрегат низкого давления. В баке вода будет автоматически аккумулироваться. При открытии крана вода нагнетается насосом.

При выборе накопительного бака обращают внимание на следующие моменты:

оптимальной будет такая ёмкость, в которую поместится объём воды, требующийся как минимум для потребления на сутки;
установка в систему обводного участка трубы, врезанный параллельно с главной магистралью (байпас), позволяет временно отключать оборудование во время его ремонта или обслуживания, но при этом подача воды перекрываться не будет.

Чтобы бак работал с высокой производительностью, а вода была высшего качества, накопительный бак понадобится регулярно чистить. Очистка избавит от накопления микроорганизмов и минеральных отложений.

Справиться с проблемой можно за счёт установки насосной станции. Причём большую часть площади занимает гидроаккумулятор. Владельцу дома нужно продумать размещение электродвигателя, датчиков и трубопроводов.

Эффективность работы установки зависит от регулировки. Неправильная настройка насосной станции приводит к печальным результатам. В результате оборудование не в состоянии обеспечить водой домочадцев.

В системе водоснабжения желательно разместить сразу два-три манометра. Таким способом можно будет отслеживать давление жидкости на разных этажах здания.

Благодаря манометрам можно быстро установить участок, на котором произошла протечка жидкости.

Неправильно работающий агрегат часто связывают с неисправностью реле. В процессе эксплуатации мембрана теряет свои свойства. На её поверхности начинают откладываться соли кальция. Неверные показатели приводят к сбоям в работе системы.

При осмотре установки необходимо обратить внимание на контакты реле, которые могут окислиться. Для включения насоса с ручной системой управления требуется присутствие человека. Автоматический режим используется в более дорогих моделях

Конструкция включает в себя датчики, которые определяют параметры системы

Автоматический режим используется в более дорогих моделях. Конструкция включает в себя датчики, которые определяют параметры системы

Для включения насоса с ручной системой управления требуется присутствие человека. Автоматический режим используется в более дорогих моделях. Конструкция включает в себя датчики, которые определяют параметры системы.

При выборе насоса нужно учитывать разницу между входным и выходным давлением. Перед покупкой потребуется рассчитать объём воды, необходимый для комфортного проживания людей.

Ёмкость аккумулятора может иметь объём от 10 до 200 л. Для комплексного решения проблемы используют напорный бак

Особое внимание нужно уделить многоэтажным зданиям. При необходимости может потребоваться установка более производительной насосной станции

Система отопления без насоса и с насосом.

Отопление без насоса Самостоятельную циркуляцию жидкости обеспечивает разница температур и массы теплоносителя в нагретом и охлажденном состоянии.

Система отопления без насоса называется – система с естественной циркуляцией. Поклонники систем с естественной циркуляцией основным своим доводом в её пользу считают отсутствие в дополнительного сложного оборудования – насоса. Ведь этот конструктивно сложный агрегат не застрахован от поломки. К тому же для его работы требуется подключение электропитания, а это ещё одна статья расходов.

Ну и что же тут сказать??? Всё так.

Оба этих довода справедливы, но так ли хорошо отопление в частном доме без насоса. Давайте посчитаем.

Циркуляция начинается от котла, который должен быть не только смонтирован на этаже ниже самого низко установленного радиатора, но и иметь разгонный вертикальный участок из трубы большого диаметра. К тому же такой большой трубопровод должен идти до самой высокой точки системы отопления, расположенной выше последнего радиатора.

Далее в верхней точке монтируется расширительный бак и раздающий коллектор, который не только выполнен из трубы большого диаметра, но и должен быть расположен под углом не менее 3 градусов.

Отсюда следует, что система с естественной циркуляцией не только сложна в проектировании и монтаже, но и неприглядна в плане декора – трубы большого диаметра сложно декорировать и придется отказаться от скрытого монтажа радиаторов отопления.

Кроме того, в системе отопления дома без насоса невозможно создать большое давление так необходимое для корректной работы современных радиаторов. А уж если случиться засор в трубопроводе, то одной только разницы температур не хватит для того чтобы его протолкнуть и это приведет к остановке всей системы отопления.

Система отопления с насосом

На фоне этого затраты электроэнергии в 30 – 40 Вт на поддержание работоспособности насоса не кажутся такими уж завышенными.

Системы с искусственной циркуляцией теплоносителя не только решает все перечисленные выше проблемы, но и обеспечивает большую теплоотдачу и равномерный прогрев всего трубопровода.

Сама же схема отопления с насосом выглядит следующим образом в трубопровод до котла или после него(в зависимости от модели насоса) устанавливается циркуляционный агрегат, который помогает перемещать теплоноситель по системе отопления.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос с мокрым ротором в разрезе

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Понятие насоса для повышения давления

Нормализация работы автономной системы водоснабжения занимает очень много времени

Хотя многие считают, что для этого достаточно сделать скважину и монтировать в нее насос, но важно знать, что температура воды очень низкая, поэтому ее приходиться хранить в емкости, а из-за этого может упасть давление напора. Для выхода из данной ситуации, и был изобретен проточный механизм для повышения давления. Их прямое назначение заключается в полной оптимизации уровня давления в водной системе снабжения в доме или квартире. Самый высокий спрос они имеют на индивидуальных участках

Иногда такие насосы устанавливаются для поддержания технических требований приборов

Их прямое назначение заключается в полной оптимизации уровня давления в водной системе снабжения в доме или квартире. Самый высокий спрос они имеют на индивидуальных участках. Иногда такие насосы устанавливаются для поддержания технических требований приборов.

Различия в работе и конструкции устройств

Для правильного выбора насоса следует разобраться в нюансах работы каждой разновидности таких устройств.

Особенностями работы всасывающего насоса (в основном устанавливается для частных жилых домов) является возможность повышения давления за счёт разряжения воздуха при вращении насосной крыльчатки и расчёта величины всасывания от расстояния до места забора воды по простой формуле. Эта формула имеет следующий вид:

H = L / 8 + h,

где L – это расстояние до точки подачи воды,

H – максимальная нужная величина для подъёма воды в используемой водяной системе,

h – разница высот местности между уровнем воды и местом, где планируется установить насос.

Вся работа вихревого повышающего давление насоса происходит благодаря встроенному электрическому двигателю. Отличительной особенностью такой разновидности насоса является минимальное расстояние между лопастями так называемого вихревого колеса и стенками рабочей камеры (кожуха). Из-за этого для длительной эксплуатации такого устройства требования к чистоте воды предъявляются максимальные: если жидкость, попавшая внутрь устройства не будет чистой, он быстро выйдет из строя.

Повысительный насос для водопровода должен выбираться, исходя из таких основополагающих показателей, как:

мощность;
напор (производительность);
минимальная подача;
давление (предельное);
удобство управления и комфорт при использовании;
допустимые температурные рабочие режимы;
наличие защиты;
способ монтажа.

Чтобы выбрать насос по мощности желательно оценить количество водоотводных точек в доме. Сюда включаются раковины на кухнях и в столовых, мойки, вода, подающаяся в душевые кабины, ванные комнаты, к унитазам, писсуарам, биде. Также для оценки мощности насоса нужно сразу же произвести анализ напорных характеристик указанных выше кранов и точек подачи воды.

Эти показатели отмечаются на упаковках сантехнических изделий

При проведении такой оценки важно знать, что на коробках отечественных или китайских кранов часто данные показатели оказываются завышенными. Что касается небольшой квартиры или жилья с маленьким потреблением воды и минимальным количеством водоотводных точек (кранов), для экономии можно рассмотреть выбор маломощностного насоса

Порядок установки водонапорной системы

Месторасположение аппаратов должно обеспечивать доступ для обслуживания и контроля режима работы. Обязательно нужно предусмотреть легкость замены нерабочих деталей. Заранее побеспокойтесь о защите от осадков и промерзания. Для подключения погружного насоса к электросети необходимо использовать специальный кабель с маркировкой ВПП или КВВ. Изоляция у этих проводов предназначена для длительного нахождения в воде, без потери гибкости и изоляционных свойств. Импортный аналог имеет маркировку AQUA RN8.

Рекомендуем подключить скважинный насос к электричеству через УЗО, необходимое для контроля изоляции входящих в комплект устройств и кабеля. Ведь вовремя выявленная и устраненная проблема — это сэкономленный бюджет и нервы главы семейства.

Чтобы установить насоса и пустить воду по трубам нам понадобится:

сам водоподъемный агрегат;
специальный бак — гидроаккумулятор;
реле давления, выбирают под емкость бака гидроаккумулятора;
муфта «американка» для подключения реле давления к гидроаккумулятору;
цанговая муфта, для перехода с размера на размер;
латунные переходники;
фитинги, пластиковые трубы, ФУМ лента.

Как правило, установку и подключение погружного насоса начинают производить, начиная с обвязки гидроаккумулятора, наборки на него оборудования. Все этапы сборки представлены по порядку на фото:

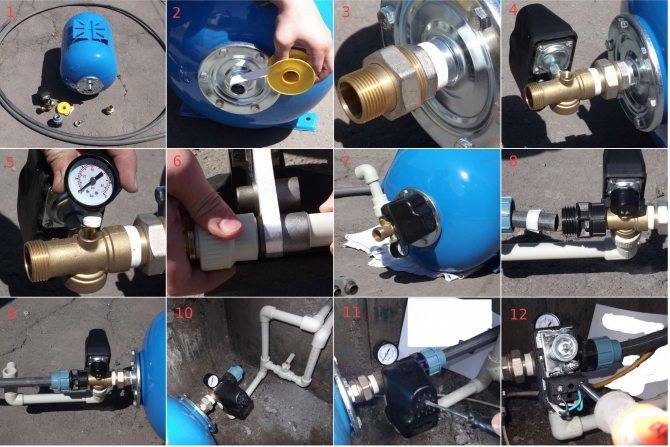

Первым этапом идет процесс подготовки. На втором снимке ФУМ лентой производим обмотку резьбового соединения. Далее производим установку соединения «американка», которое позволяет в дальнейшем производить простую сборку и разборку. На четвертой и пятой картинке показана установка реле давления и манометра для визуального контроля процесса в системе. После этого этапа демонстрируется процесс монтажа отходящего колена из ПВХ трубы к тройнику с датчиками. На восьмом и девятом фото видна установка цангового зажима и напорной трубы подачи воды. Десятая картинка показывает установленную группу, подключенную к водопроводу. Ну и последние шаги — вскрытие и подключение к блоку реле.

Если ваша система будет состоять из одного узла автоматики, датчика давления, то на клеммах данного устройства обозначают вход «LINE» и выход «MOTOR». То есть вход от розетки «LINE» и подключение погружного насоса «MOTOR». Более совершенная автоматика состоит из электронного блока.

Блок управления запуском насоса обеспечивает бесперебойную подачу воды в систему, оберегая движок от сухого хода, реагируя на наличие и уровень воды вокруг насоса. Блок производит плавный пуск и плавный стоп, продлевая моторесурс двигателя, следит за режимом его работы.

Схема блока управления:

Сухой ход — это работа двигателя без достаточного количества воды либо без нее, что вызывает перегрев рабочих обмоток двигателя, разрушение изоляции, выход из строя мотора. Все потому что вода в глубинных насосах играет роль охладителя, т.к. проходит через него и охлаждает корпус.

Напоследок рекомендуем просмотреть видео, в которых наглядного демонстрируется технология сборки системы повышения давления воды, а также процесс установки погружного насоса в скважину:

Вот мы и предоставили пошаговую инструкцию по подключение погружного насоса к сети и системе водопровода. Как вы видите, не слишком сложно сделать все самому, главное — иметь под рукой подходящую схему монтажа, а также знать некоторые нюансы, о которых мы рассказали в этой статье!

Будет интересно прочитать:

Как правильно выбрать?

Машиностроительной промышленностью выпускается множество видов насосов высокого давления для воды, предназначенных для разных целей. Правильность выбора является гарантией бесперебойной работы.

Грамотный подход к приобретению аппарата позволит сделать грамотный выбор под решение конкретных задач.

Для квартиры

Для жилого помещения лучше выбирать гидронасос с автоматическим управлением, так как он не только экономичен, но и имеет функцию защиты от включения при отсутствии напора воды.

При выборе агрегата следует обращать внимание на следующие параметры прибора:

Мощность – для небольшой по площади квартиры аппарат с мощностью 0,25 квт будет вполне достаточен. Такой прибор экономичен в потреблении электроэнергии и четко выполняет свои функции.
Если помещение большое и включает в себя несколько точек водопотребления, лучше приобрести прибор мощностью 0,5 квт.
Высота подъема H2O – каждый агрегат высокого давления рассчитан на подъем воды на определенное расстояние, которое указывается в техническом паспорте. Этот момент больше актуален для квартир, расположенных на верхних этажах высотного дома.
Уровень шума – лучшим насосом для квартиры будет модель с «мокрым» ротором, который работает практически бесшумно.
Габариты прибора – помещение входной водопроводной магистрали может быть малой площади, куда предполагается устанавливать насос.
Сечение труб – их параметры должны совпадать с входным и выходным диаметром прибора.
Репутация производителя – известность фирмы, положительно зарекомендовавшей себя на рынке качественной и надежной продукцией.

Тщательный выбор насоса для квартиры и учет всех его нюансов, позволит максимально правильно определиться с маркой и техническими характеристиками прибора, необходимого для жилого помещения.

Для частного дома

Если на участке дома есть источник с водой (скважина или колодец), сделать водопровод можно самостоятельно. Чтобы обеспечить хороший напор воды в доме, необходимо грамотно подойти к выбору техники с учетом сезонности эксплуатации дома.

Если он используется только в летний период, оптимальным вариантом будет установка насоса с автоматическим режимом.

При круглогодичной эксплуатации жилья лучше установить насосную станцию, обращая внимание на ее технические параметры:

производительность агрегата, то есть объем воды, который перекачивает насос в 1 час или в 1 минуту;
мощность двигателя;
высота подъема водяного столба;
объем гидроаккумулирующего бака.

При заборе воды из колодца, глубиной до 8 м, установка насосной станции для дома будет идеальным вариантом.

Она продается со всеми комплектующими элементами:

поверхностным насосом,
гидроаккумулятором,
блоком автоматики,
реле давления,
манометром.

Дополнительно для монтажа станции потребуется всасывающий шланг с обратным клапаном и фильтр для удаления примесей из воды.

Для скважины, H2O в которой залегает на глубине больше 10 м, лучше подойдет погружной скважинный гидронасос. Он может поднимать воду с глубины 30-40 м.

Агрегат помещается в скважину, соединяясь с автоматикой и гидроаккумулятором, которые расположены в доме.

Для производства

Основным назначением промышленных насосов является выполнение задач по перекачке воды, нефтепродуктов, химических жидкостей, песка и грунта.

На производстве промышленные водяные насосы применяются в следующих случаях:

для поддержания постоянного давления в водопроводной сети;
охлаждения промышленных агрегатов;
регулирования температурных показателей и влажности;
в системах отопления и водяного обеспечения.

В настоящее время для производственных нужд используются многие виды насосов, которые задействованы в различных отраслях.

В отличие от бытовых приборов, промышленные насосы должны отличаться высокой производительностью, выдерживать высокие нагрузки и быть устойчивыми к поломкам.

В зависимости от сферы использования, выбор насоса зависит от конструктивных особенностей приборов.

Классифицируются промышленные гидронасосы по следующим техническим вариантам:

моноблочные;
консольно-моноблочные;
вертикальные;
горизонтальные;
«сухие»;
«мокрые»;
погружные;
«in-line» насосы.

Выбор промышленного насоса будет направлен четко на характер его применения с учетом конструктивных особенностей агрегата.

Выбор типоразмера бустерного насоса

Для того, чтобы хорошо ориентироваться в многообразии предложений рассматриваемого оборудования, следует знать ответы на следующие вопросы:

Каков максимальный расход воды?Для этого устанавливают, сколько литров воды требуется в минуту, принимая во внимание все точки раздачи, установленные в доме. Точность расчётов увеличится, если домовладелец определит также и скорость потока.
Сколько воды требуется для нормальной жизнедеятельности домашнего хозяйства.
Где располагается источник стационарного водоснабжения: выше или ниже места установки насоса? Это важно, поскольку влияет на требуемую высоту подъёма воды, начиная от нуля колодца и заканчивая кранами, установленными, например, в мансарде или на верхних этажах дома.
Какое давление требуется?Многие люди, в частности, при пользовании душем предпочитают высокое давление воды. Но слишком высокое давление может повредить сантехнику, фитинги и прочие устройства. Поэтому в большинстве частных домов на точке входа водной магистрали монтируют редукционный клапан, управляющий давлением воды.

Давление свыше 400…420 кПа (или более 4 кг/см2) ускоряет износ бытовой водопроводной системы.

Выбор повышающего давление насоса с учетом технических характеристик

Насосные станции бытового назначения применяются для организации водообеспечения частных строений. Такие агрегаты способны производить водозабор из различных источников – ёмкостей, колодцев, скважинных водозаборов или природных водоемов. Из положительных сторон использования такого устройства можно отметить следующие:

Системы поддерживают одинаковое давление в трубной разводке, что разрешает эксплуатацию в доме различной бытовой техники и сантехнического оборудования.
Отсутствует необходимость в регулярном контроле над станцией – встроенная автоматика обеспечивает функционирование устройства в течение длительного времени.

Бытовые насосы требовательны к устойчивому электропитанию.

Основными узлами такого устройства являются:

гидроаккумулятор;
насос поверхностного расположения или погружаемый;
реле для контролирования давления;
клапан обратного хода жидкости на водозаборнике;
устройство электропитания и регулировки.

Гидроаккумулятор это сосуд в виде цилиндра, разделяемый внутри гибкой перегородкой. В процессе производства в одно отделение закачивается газ под установленным давлением.

Вода в трубную разводку попадает через аккумулятор, в это время насосная установка постоянно нагнетает жидкость, воздействующую на гибкую вставку. При достижении установленного значения, мембрана воздействует на реле контроля давления, подкачка прекращается.

Когда открывается один или несколько кранов, давление в сосуде снижается и снова производится подкачка воды насосом.

Именно этот агрегат является основным узлом станции и от его характеристик во многом зависит работа всей установки.

Смотреть видео

Повышение давление воды в квартире и доме с помощью насоса

Насосы, повышающие давление в водопроводе

В состоянии поставки автоматические станции оснащаются наружными насосами. Их устанавливают на металлическом основании – раме вместе с гидроаккумуляторами и управляющими блоками. К входящему отверстию насоса подсоединяется водозаборная труба, погружаемая внутрь обсадной, в зев криницы или иного водозабора.

Система с водозаборной трубой позволяет устанавливать такое устройство на скважинах с узкой обсадной трубой.

По конструкции помпы бывают вихревого или центробежного действия. Первые создают всасывание воды за счет вращение ротора с лопастями, расположенного непосредственно в корпусе.

Работают они практически бесшумно, чем определяется их основное применение в качестве насоса для увеличения давления в водопроводе, встраиваемого в трубную разводку внутри дома.

Помпы центробежного действия производят при работе сильный шум, но они способны выкачивать воду из глубинных водоносов. Кроме того, они работоспособны и при отрицательных температурах, поэтому их устанавливают либо в отдельно расположенных строениях, либо в скважинном кессоне.

Устройство гидроаккумулятора, характеристики

Как уже упоминалось выше, водоснабжение дома при использовании насосных станций, производится опосредовано через гидроаккумулятор. Такое устройство выравнивает давление в системе и предохраняет ее от гидравлических ударов при включении подкачки.

Смотреть видео

Как устроен гидроаккумулятор

Важным показателем для аккумулятора является его емкость. Чем она больше, тем реже включается насос станции, что увеличивает срок его службы и позволяет экономить электроэнергию.

Что это такое?

Основными потребителями техники подобного рода являются владельцы частных домов, не подключенных к общественным сетям. Однако, и в многоквартирных домах показатели напора часто существенно ниже нормативных.

В любом случае решением вопроса становятся специальные насосы, способные обеспечить требуемый напор на изливе сантехнических приборов и устройств. Наиболее проблемными участками являются верхние этажи, где давление иногда не доходит даже до 1 атм.

При этом, многие сантехнические приборы нуждаются в определенных показателях:

Стиральная машина-автомат нуждается в 2 Атм.
Джакузи работает при значениях 3-4 Атм.

Душевая кабина — 3 Атм.
Бойлер — 2-2,5 Атм и т.д.

Мнение эксперта
Кузнецов Василий Степанович

Если напор сети не достигает минимального значения, запуск этих приборов становится невозможным. Решением вопроса является установка повысительного насоса. Это устройство, производящее принудительную перекачку воды с заданными параметрами потока на выходе. Как правило, эти насосы подключаются в разрыв трубопровода и выполняют свои задачи в автоматическом режиме, хотя есть и другие варианты запуска.

Как правильно выбрать агрегат

Среди основных критериев выбора мини станции для повышения давления в системе:

Производительность – количество воды, которое установка перекачивает за единицу времени (минуту, час).
Мощность – выбирается исходя из количества потребителей. Высокий показатель не всегда является плюсом. Станция всасывает воду из источника (скважины, трубопровода), если насос работает быстрее, чем происходит его наполнение, то агрегат может остаться без жидкости и перегреться.
Соответствие модели сечению труб в квартире или частном доме.
Максимальная высота подъема воды. Этот показатель важен для использования оборудования при автономном водозаборе частного дома и при нагнетании воды на верхние этажи многоквартирного здания.
Размер агрегата. Габариты станции, включая гидроаккумулятор, должны соответствовать площади помещения, где она будет установлена.
Уровень шума. Этот критерий зависит от способа охлаждения, «мокрый ротор» работает беззвучно, а «сухой ротор» отличается шумностью из-за лопастей вентилятора.
Диапазон допустимых температур. Устройства могут быть для горячей, холодной воды или универсальные.
Тип установки – вертикальный или горизонтальный, выбор зависит от особенностей помещения.
Репутация фирмы производителя. Изделия неизвестных компании отличаются привлекательной ценой, но качество их сомнительно, а сервисные центры отсутствуют. Лучше купить качественное и надежное оборудование от производителя, имеющего положительные отзывы.
