Структура меню котла Аристон
Сперва это может показаться сложным, но как разберётесь будет всё просто и понятно, итак:
Каждый параметр обозначается трёхзначным цифровым кодом. Например 228 (это как раз код параметра который зависит от версии котла)
Первая цифра трёхзначного кода означает отдельную группу меню, в котле имеется шесть отдельных групп меню, каждая отвечает за свой раздел настроек. Вот они.
2 — Настройки котла
3 — Солнечный коллектор и накопительный бойлер
4 — Параметры зоны 1
5 — Параметры зоны 2
7 — Тестирование и обслуживание
8 — Технические параметры.
Второй цифрой трёхзначного кода обозначается подменю, а третей сам параметр к которому открывается доступ.
Например, уже известный нам код 228 расшифровывается так: 2 — Настройки котла (это Меню), 2- Основные установки котла (Подменю), 8 — Версия котла (Параметр) .
Так набрав трёхзначный код 228 мы получаем доступ к установленному значению этого параметра, которое согласно таблице может изменяется от 0 до 5 и зависит от версии котла.
Таблицы с кодами меню и описанием того, что регулируется конкретным кодом я предоставлю чуть ниже, а пока давайте разберёмся с тем как войти в сервисное меню котла.
Автоматика: доверять или нет?
Схема термодатчика к автоматике котла.
Система управления позволяет выбирать режим работы котла в зависимости от пребывания в помещении людей: настройка котла должна быть такой, чтобы во время длительного отсутствия жильцов температура в помещении была значительно меньшей.
Однако пользоваться возможностью, которую дает такая настройка, следует, только если кто-нибудь из соседей будет присматривать за домом. Во время длительного отсутствия может произойти аварийное отключение котла, и если температура наружного воздуха низкая, то через определенное время внутри него температура может стать отрицательной, и вся отопительная система из-за такой настройки выйдет из строя. А причин для остановки котла предостаточно.
Это может быть аварийное отключение электричества или снижение напряжения в сети до значения ниже 190 В. Еще причины: через дымоход сильный ветер попал в камеру сгорания и погасил горелку; из-за замерзания конденсата уменьшилось сечение дымохода. Уменьшение давления газа, весьма вероятное в наше время, также может стать причиной аварийного отключения.
Прежде чем воспользоваться возможностями настройки, предоставляемыми системой автоматического управления, следует попросить соседей, чтобы они контролировали состояние котла во время отсутствия в доме жильцов.
Среди специалистов иногда возникает полемика, какой режим работы газовых котлов имеет преимущество: непрерывный или режим чередования работы и останова, например, как в холодильнике. По какому показателю оценивать такие настройки? Практика свидетельствует, что относительно длительности эксплуатации вентилятора, циркуляционного насоса, горелки, запальника и других элементов ни один из режимов преимущества не имеет.
Если в целях экономии специально снизить давление газа, то такая настройка может привести к ускорению прогорания горелки.
Безопасная работа котла – расчет его мощности
Мощность котла отопления – это ключевой фактор, который влияет на уровень обогрева помещений, а также на долговечность оборудования и безопасность его работы. В первую очередь необходимо определить потери тепла через потолок, стены и окна. Часть тепловой энергии уходит через систему вентиляции, о чем также следует помнить. Самому выполнить такие расчеты с максимальной точностью очень сложно, без помощи специалистов не обойтись.
Однако есть методика, позволяющая приблизительно рассчитать необходимые показатели мощности. Если строительство здания велось в соответствии со всеми требованиями безопасности и энергосбережения, то для обогрева одного метра квадратного требуется порядка 100 Вт мощности отопительного оборудования. Соответственно, покупать новый газовый котел необходимо, исходя из этого соотношения.
Чтобы подобрать котел, учитывайте особенности своего здания. Ведь мощность будет зависеть от многих факторов, будь то толщина стен и потолков, наличие пластиковых или деревянных окон, а также их утепление. Разница между наружной температурой и температурой в помещении имеет большое значение. Так, если внутри температура изменяется незначительно, то снаружи амплитуда достигает огромных значений. Даже зимой возможны резкие переходы от плюс 10 до минус 20 градусов.
Отдавайте предпочтение современным агрегатам. И причина не только в качестве подобного оборудования, но и в наличии дополнительных функций, к примеру, ЖК-дисплеев. Настроить котел отопления в таком случае не составит труда, поскольку на мониторе указаны основные параметры работы прибора – обороты вентилятора, фактическая и настроенная температура воды и многое другое.
Одна из самых частых проблем, связанных с мощностью оборудования, заключается в тактовании. Это явление возникает в тех случаях, когда выбранный вами агрегат обладает слишком большой мощностью. В таком случае выхода только два – либо приобрести новый газовый котел, либо постараться своими руками произвести настройку. Предпочтительнее первый вариант, однако и второй применяется также очень часто.
Современные модели можно настроить с помощью ЖК-дисплея
Тактование чревато серьезными последствиями. Непроизвольное включение оборудование вызывает перерасход газа, к тому же, наблюдается чрезмерный износ оборудования. Однако решить проблему очень просто – отрегулируйте уровень подачи газа на горелку до минимального уровня. Регулярно проверяйте уровень подачи газа и, при необходимости, настраивайте газовый котел заново.
К каждому котлу прилагается своя инструкция, в которой подробно расписано, как это выполнить. Обычно на газовом клапане имеются специальные винты, отвечающие за интенсивность подача топлива. На современных моделях все настройки можно произвести прямо с ЖК-дисплея, что сделать еще проще и быстрее.
Техническое устройство и принцип работы газового котла Навьен
Рассмотрим устройство двухконтурного газового котла Navien Deluxe Coaxial.
Устройство газового котла Навьен
Прибор имеет два теплообменника, осуществляющих подготовку теплоносителя (основной) и хозяйственной горячей воды (вторичный). К соответствующим патрубкам подключаются линии подачи газа, холодной воды, которая поступает в теплообменники, где нагревается до определённых температур. Затем, при помощи циркуляционного насоса, теплоноситель направляется в систему отопления дома.
Вся работа устройства управляется при помощи электронного блока, обеспечивающего своевременное отключение/включение горелки, контролирующего посредством специальных датчиков температуру воды в обоих контурах. Плата управления защищена от скачков напряжения в сети, но в районах с частыми или значительными перепадами напряжения необходимо использовать стабилизатор.
Котлы Навьен имеют выносной блок управления, оснащённый дисплеем, на котором виден текущий режим, температура, прочие эксплуатационные параметры прибора. Кроме того, на дисплей выводится код ошибки, обнаруженной управляющим блоком в какой-либо системе прибора.
Как подключить и настроить
Установка котла не требует никаких специфических действий. Напольные устройства устанавливаются в определённом месте, навесные подвешиваются на стену при помощи штатной навесной рейки.
Навеска котла производится через демпферные прокладки (резина, поролон и т. п.), чтобы шум при работе не распространялся по всему дому. К соответствующим патрубкам подключаются газовые и водопроводные трубы, система отопления и ГВС дома. Также подключается система подачи воздуха и удаления дыма (в зависимости от типа конструкции).
Настройка котла осуществляется приведением давления газа в нормативное значение. Для этого отключают подачу воды и регулировочным винтом настраивают минимальное и максимальное давление газа, соответствующее работе в разных режимах. После этого возобновить подачу воды. При работе необходимо периодически проверять состояние соединений котла при помощи мыльного раствора — если они негерметичны, появятся пузыри. При появлении шума или иных признаков незапланированного изменения режима работы, следует отключить подачу газа и проверить состояние оборудования.
Краткая инструкция по эксплуатации: управление и регулировка
Все действия с котлом производятся при помощи выносного пульта управления. Регулировка температуры воды в системе отопления производится нажатием кнопок «+» или «-» на пульте при выбранном режиме «отопление», который обозначается стилизованным изображением батареи. Дисплей показывает числовое значение установленной температуры. Имеется также возможность настроить режим по температуре воздуха в помещениях, для чего надо включить соответствующее обозначение на дисплее (символ домика с термометром внутри). Мигающее изображение показывает желаемое значение температуры, а постоянное — фактическое. Регулировка горячей воды производится подобным образом, надо лишь переключить режим.
Распространённые ошибки и причины неполадок
Иногда котёл выдаёт на дисплей специальный код, обозначающий ошибку в работе какой-либо системы. Рассмотрим типичные ошибки и коды:
В этой таблице приведены распространённые ошибки котлов Навьен
Для решения возникших проблем следует устранить источник неисправности самостоятельно или обратиться к специалистам. Существуют некоторые специальные требования, которые указаны в инструкции. Например, код 10 — ошибка в системе дымоудаления — может возникнуть при исправно работающей системе, просто снаружи поднялся сильный ветер. Для того чтобы избежать появления ошибок, следует внимательно изучить инструкцию пользователя.
Газовые котлы Навьен — практичные и удобные в эксплуатации устройства, выгодные с экономической точки зрения, обладающие полным функционалом и возможностями. При относительно невысоких ценах, южнокорейское оборудования оптимальным образом подходит для суровых российских условий, позволяет создать в доме комфортную температуру, организовать подачу горячей воды. Установка, эксплуатация, обслуживание котлов Navien не вызывает никаких сложностей, все действия подробно описаны в прилагаемой инструкции. Обнаруженные неисправности или возникшие проблемы оперативно устраняются специалистами из сервисных центров.

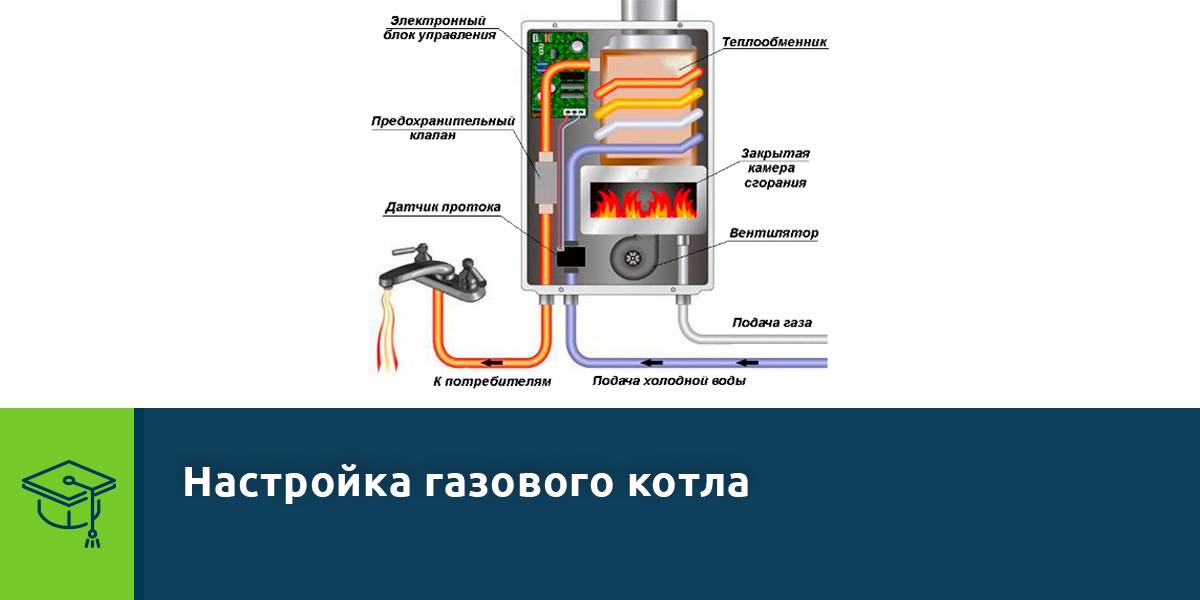

Устройство и принцип работы
Современный двухконтурный газовый теплогенератор представляет собой довольно сложную конструкцию, включающую в себя множество отдельных элементов, слаженную работу которых обеспечивает электронный блок управления.
Конструкция газового котла
Независимо от эксплуатационных характеристик, двухконтурная установка состоит из следующих основных модулей:
- Газовой горелки, которая может быть установлена как в открытой, так и в закрытой камере сгорания. Благодаря именно этому элементу, происходит нагрев теплоносителя в отопительном контуре и контуре ГВС. Автоматическая система управления (АСУ) регулирует интенсивность сгорания топлива, что позволяет поддерживать температуру теплоносителя в заданных пределах.
- Камеры сгорания, открытого или закрытого типа. При использовании закрытой камеры над ней располагается вентилятор, обеспечивающий подачу воздуха в зону горения и удаление продуктов сгорания.
- Циркуляционного насоса, с помощью которого осуществляется принудительная циркуляция теплоносителя по отопительному контуру и трубопроводам ГВС.
- Трехходового клапана, предназначенного для переключения агрегата на контур ГВС.
- Основного теплообменника. Этот элемент располагается в камере сжигания над газовой горелкой. При прохождении теплоносителя по внутреннему сечению теплообменника происходит интенсивная передача тепловой энергии от стенок теплообменника теплоносителю. В современных газовых котлах этот модуль может быть изготовлен из нержавеющей или оцинкованной стали, в некоторых моделях премиум класса используются медные теплообменники.
- Вторичного теплообменника, обеспечивающего нагрев проточной воды.
- Автоматической системы управления, регулирующей интенсивность горения, температуру теплоносителя. Именно электронный блок управления обеспечивает своевременный розжиг горелки, включение и отключение элементов агрегата, обеспечивает возможность автономной работы котла.
Патрубки подачи холодной воды, газа, отвода горячей воды и теплоносителя отопительной системы расположены на нижней панели корпуса прибора.
Принцип работы двухконтурного газового теплогенератора
Отличительной особенностью двухконтурных котлов является то, что смешивание теплоносителя с проточной водой контура ГВС невозможно ни при каких обстоятельствах. Заполнение отопительной системы теплоносителем производится через специальную горловину, а подогрев проточной воды осуществляется за счет циркуляции части теплоносителя во вторичном теплообменнике.
Поскольку одновременное функционирование агрегата в двух режимах невозможно, рассмотрим работу системы в режиме отопления и в режиме горячего водоснабжения.
Режим отопления
Если котел подключен к отопительному контуру, суть его работы сводится к следующему: циркуляционный насос обеспечивает перемещение теплоносителя по трубопроводам отопительной системы. При включении газовой горелки происходит постепенный нагрев теплоносителя за счет интенсивного теплообмена со стенками теплообменника. По достижению заданных температурных параметров электронный блок управления перекрывает подачу газа. При снижении температуры в отопительной магистрали происходит повторный розжиг горелки.
При наличии в доме температурного датчика АСУ будет корректировать работу системы с учетом полученных от него данных. Все тепло выделяемое горелкой, в этом случае, расходуется на отопительный контур, а положение трехходового клапана исключает попадание теплоносителя во вторичный теплообменник. В зависимости от типа камеры сгорания отработанные газы могут выводиться как через естественный дымоход, так и принудительно.
Режим ГВС
Для перехода в режим подачи горячей воды достаточно открыть кран смесителя, при этом трехходовой клапан перекрывает циркуляцию теплоносителя по отопительной магистрали, а АСУ разжигает газовую горелку.
Трехходовой клапан обеспечивает поступление нагретого теплоносителя в теплообменник ГВС, где и происходит передача тепловой энергии от стенок теплообменника проточной воде. При закрытии крана трехходовой клапан возвращается в исходное положение, и установка переходит в отопительный режим, рассмотренный выше.
Однако следует помнить, что в случае длительной работы в режиме ГВС возможно снижение эффективности отопительной системы.
Способы регулирования температуры в помещении: руководство
Рассчитать требуемую мощность котла и не воспользоваться возможностью ее регулирования в процессе эксплуатации будет неправильно. Вариантов найти причину для уменьшения расхода газа довольно много. Об одном уже было сказано: регулировать температуру нагрева воды в зависимости от температуры наружного воздуха.
Для этого необходимо приобрести аппарат с термостатом, регулирующим мощность горелки так, чтобы температура воды в системе оставалась постоянной. Такой термостат объединяют с расположенным в помещении датчиком температуры, который настроен на температуру, комфортную для членов семьи.
Для того, чтобы была возможность регулировать температуру в каждом помещении отдельно необходимо установить терморегулирующий вентиль.
Современные термостаты могут реагировать и на разность между наружной и внутренней температурой. Для этого необходимо иметь два датчика температуры: наружной и внутренней. Такая организация управления не позволяет регулировать температуру в каждом помещении отдельно.
Этот недостаток можно устранить, если перед каждой батареей в подающей трубе вмонтировать терморегулирующий вентиль. Этому устройству не требуется электроэнергии. Изменение площади поперечного сечения в подающей трубе происходит за счет расширения или сужения рабочего вещества внутри прибора. Такой ограничитель среагирует даже на повышение температуры из-за большого количества людей в помещении.
В результате уменьшения объема теплоносителя, проходящего по системе обогрева в единицу времени, его температура возрастет выше установленного значения, что и приведет к срабатыванию термостата котла. Недостатком такой системы управления является вероятность одновременного перекрытия всех батарей, что исключит циркуляцию теплоносителя в контуре котла. Для предотвращения поломки циркуляционного насоса в котле должна быть предусмотрена специальная труба-перемычка, байпас.
Регулирование температурного режима конденсационных котлов имеет свои особенности. Для того чтобы в полной мере были использованы его преимущества, необходимо, чтобы настройка котла обеспечивала температуру теплоносителя, поступающего в котел, не выше 55 ˚С, и чем она будет ниже, тем получится больший эффект от котла такого типа.

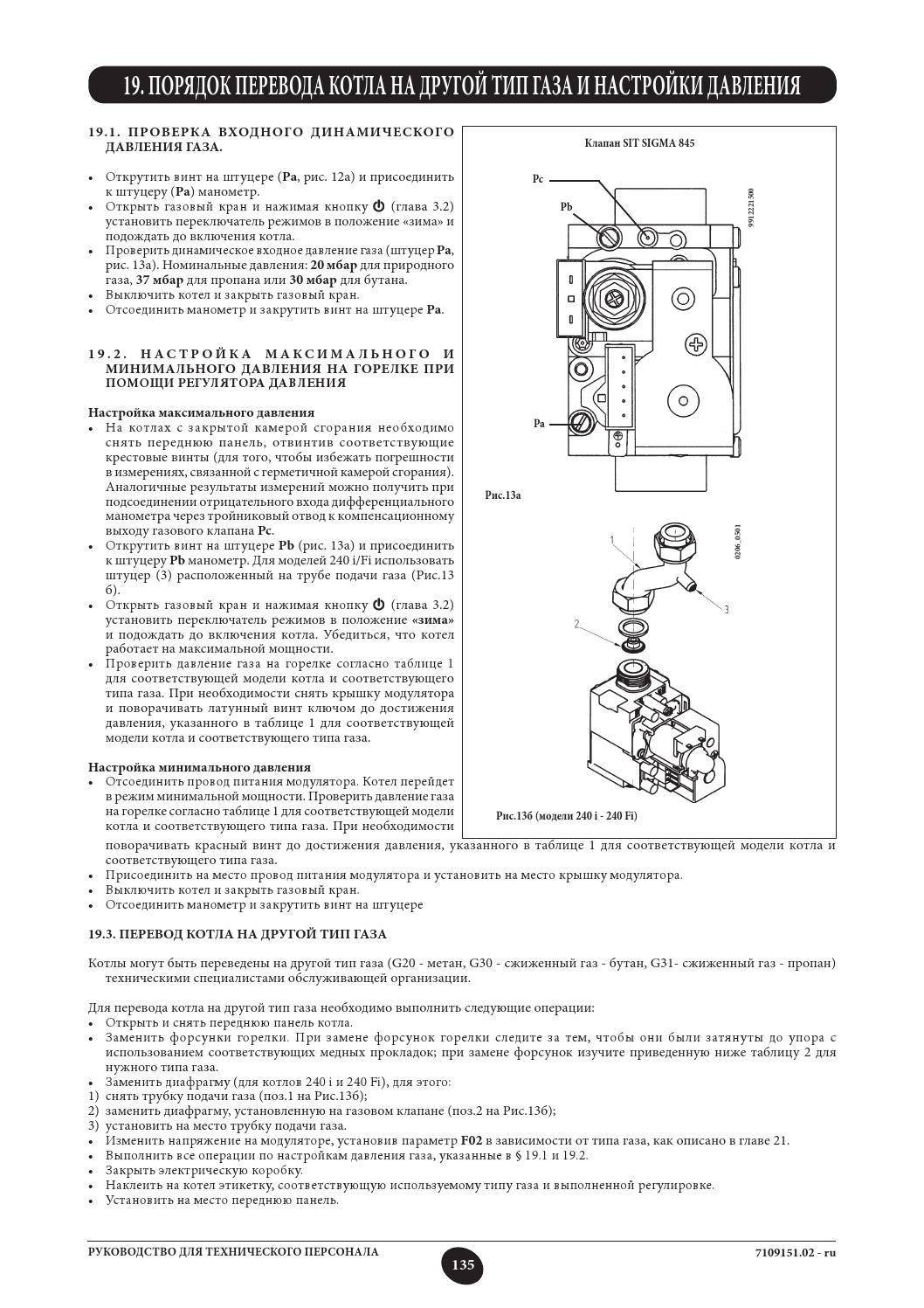

Наладка горелки
Процесс сжигания очень сложная химическая реакция. Насколько эффективно сжигается газ, отражается на экологии и затратах денежных средств.
Настройка газового котла, обычно начинается именно с отладки процесса сгорания. В этом деле основными параметрами для регулировки являются:
- давление газа перед горелкой;
- количество воздуха, для создания газовоздушной смеси;
- разрежение, создаваемое в камере сгорания котла, для удаления продуктов сгорания;
- химический состав уходящих дымовых газов.
Путем оптимизации этих параметров, процесс горения становится экономически выгодным из-за предотвращения недожога топлива.
Выбросы в атмосферу вредных продуктов сгорания также уменьшаются, благодаря этой наладке. Эти задачи решаются с применением специальных приборов и только специалистами высокого класса.
В бытовых котлах, эти параметры рассчитываются и устанавливаются заводом изготовителем. Все что вы самостоятельно можете оптимизировать, указывается в инструкциях по настройке котла.
Настройка газового котла Навьен
Далее рассмотрим, как осуществить настройку газового котла Навьен Делюкс своими руками. Манипуляции производят с помощью выносного пульта, имеющего встроенный комнатный датчик температуры.
Настройка отопления
Чтобы настроить режим отопления и выставить температуру теплоносителя, следует зажать кнопку с изображением радиатора, пока на экране не появится такой же значок. Если картинка «радиатор» мигает, значит, на экране высвечивается установленная температура теплоносителя. Если символ не мигает, то высвечивается фактический уровень нагрева воды.
Для установки желаемой температуры используют кнопки «+» и «-» при мигающем значке «радиатор». Возможный диапазон находится в пределах от 40ºC до 80ºC. После настройки температуры она автоматически сохранится. Несколько секунд значок «радиатор» будет мигать, после чего на экране высветиться фактическая температура теплоносителя.
Отопление с регулировкой температуры воздуха
Для настройки желаемой температуры воздуха в помещении необходимо зажать кнопку «радиатор», пока на экране не появится изображение «домик с термометром». Он означает режим «Отопление с регулированием температуры воздуха в помещении».
При мигающем символе «домик с термометром» на экран выводится желаемая температура в помещении. При немигающем значке на дисплее высвечивается фактическая комнатная температура.
Когда значок мигает, с помощью кнопки «+» и «-» выставляется желаемый уровень нагрева в помещении, регулируемый в диапазоне 10-40ºC. После этого температура автоматически сохраняется, и значок перестает мигать.
Настройка температуры горячей воды
Для настройки температуры горячей воды необходимо зажать кнопку «кран с водой» пока в правом углу не появится аналогичный мигающий символ. После этого можно установить желаемую температуру горячей воды в диапазоне от 30ºC до 60ºC. Настройки автоматически сохранятся и символ «кран с водой» перестанет мигать.
Обратите внимание! В режиме «Приоритет горячей воды» температура нагревания воды регулируется иначе. Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды»
Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой»
Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды». Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой».
Режим «Приоритет горячей воды» подразумевает приготовление запаса воды заданной температуры даже в случае, если она не используется. Он позволяет подать нагретую воду потребителю на несколько секунд раньше.
Режим «Вне дома»
Режим «Вне дома» подразумевает работу газового котла только для приготовления горячей воды. Для перевода агрегата в данный режим нужно нажать кнопку, на которой изображены стрелка и кран с водой. Появившийся символ «кран с водой» на экране означает, что режим «Вне дома» установлен. Рядом с ним отображается фактическая температура в комнате.
Обратите внимание! Данный режим удобен для использования в теплое время года, когда горячее водоснабжение необходимо, а в отоплении надобности нет
Настройка режима «Таймер»
Режим «Таймер» необходим для задания времени остановки работы газового котла в границах от 0 до 12 часов. Агрегат будет работать по полчаса, отключаясь на время заданного интервала.
Чтобы установить режим «Таймер», следует зажать кнопку «радиатор» пока не появится символ «часы». При мигающем значке с помощью клавиш «+» и «-» задают время интервала. Выставленное значение сохраняется, «часы» перестают мигать, и на дисплее отображается фактическая температура воздуха.
Настройка газового котла gepard или panther на мощность, ниже минимальной
На третьем этапе производится настройка минимальной мощности котла, на величину, ниже указанной в инструкции.
Такая настройка бывает необходима не во всех случаях, а только тогда, когда первый и второй этапы не приносят необходимого результата. Как в нашем случае, когда на первом этапе кнопкой «-» устанавливаем новое значение мощности котла =9 (минимально возможная настройка, соответствует 8,5 кВт.).
Следует заметить, что настройка мощности котла по описанной ниже методике бывает полезна и в других случаях, так как позволяет через проведение эксперимента настроить отопительную мощность котла в соответствии с реальной мощностью отопительного контура. Реальная мощность обычно оказывается меньше расчетной.
Перед проведением работ по настройке минимальной мощности горелки, необходимо:
- Полностью открыть термостатические и другие вентили на радиаторах, а комнатный термостат установить на максимальную температуру. Термостат, управляющий теплыми полами, настраивают на максимально-допустимую температуру, чтобы не перегреть полы.
- В пользовательском меню котла выставить максимальную рабочую температуру, которую выставляют хозяева в самые морозы, прибавляя еще 5 °С. Обычно это не меньше 65 °С. Если хозяева не помнят её, или на новом котле в меню устанавливают заводскую настройку максимальной температуры 75 °С. Горелка котла должна будет автоматически отключаться при температуре на 5 °С больше, т.е. при 80 °С.
- Контур отопления охладить до температуры отопительной воды ниже 30 °С.
Далее, запускаем горелку в режиме отопления, в сервисном меню выбираем строку , нажимаем кнопку «mode» и видим на дисплее значение параметра положения шагового электродвигателя газового клапана в заводском режиме минимальной мощности.
Сняв переднюю крышку котла визуально наблюдаем величину пламени в горелке. В нашем примере на дисплее высвечивалась заводская настройка, число =72, а высота пламени в горелке была достаточно большой.
Кнопкой «-» устанавливаем новое значение параметра в строке , например =20. Через 3 секунды после изменения, когда новое значение автоматически подтверждается, наблюдаем значительное снижения высоты пламени в горелке. Это свидетельствует о том, что полезная мощность котла с указанной настройкой сильно уменьшится.
Далее наблюдают на дисплее рост температуры в прямом трубопроводе отопления на выходе из котла. Обычно рост температуры останавливается, достигнув какого-то значения, меньше установленного, например 52 °С . Котел работает, а температура не растет (или изменяется очень, очень медленно). Это значит, что достигнут баланс мощности между котлом и системой отопления при этой установившейся температуре воды.
В этот момент увеличиваем параметр в строке сервисного меню, выставляем новое значение =30 — температура снова начинает расти и опять останавливается, например на 63 °С. Опять добавляем значение параметра в строке =35 и так подбираем параметр до тех пор, пока температура не остановится на величине, чуть больше максимальной, например 77 °С .
Если радиаторы плохо прогреваются по высоте, разница температур в прямой и обратной трубе при максимальной температуре более 15-20° , то увеличивают давление срабатывания клапана байпаса. Как регулировать клапан байпаса читайте ниже. Температуру воды в прямом и обратном трубопроводе можно увидеть на дисплее, если войти в сервисное меню, строки и
В случае регулировки клапана байпаса, настройку газового клапана в строке необходимо повторить.
В нашем примере, горелка нагревала воду до максимальной температуры 77 оС при минимальном значении параметра в строке , равном =28 (заводская настройка была =72). При меньшем значении параметра горелка не могла нагреть воду до указанной температуры. А при большем значении горелка нагревала воду до 80оС и автоматика котла отключала горение.
Следует заметить, что описанная выше методика настройки газового клапана, которая позволяет через проведение эксперимента сбалансировать мощность котла с мощностью отопительного контура, отсутствует в рекомендациях производителя котлов. Это идея автора статьи, успешно реализованная при настройке автономных систем отопления с газовыми котлами.
Настройка котла своими руками
Правильная регулировка газового котла нужна для:
- экономии ресурсов;
- комфортного нахождения в помещении;
- увеличения срока службы оборудования.
В первую очередь, необходимо верно определиться с мощностью отопительного оборудования
Важно принимать во внимание особенности помещения: число и площадь окон, дверей, качество утепления, материал, из которого выполнены стены. Минимальный расчет ведется от теплопотерь за единицу времени
Как известно, сила нагрева находится в непосредственной зависимости от модуляции газовой горелки. Если у вас агрегат с электронным управлением, тогда приводится в действие термостат, который подсоединяется к комнатному термометру.
Регулировка осуществляется в автоматическом режиме: термометр измеряет температуру в помещении. Как только ее показатели становятся ниже комфортной, он подает сигнал на запуск горелки либо увеличение силы пламени.
В обычном режиме термометр контролирует температурный режим только в одном помещении. Но если вы монтируете вентили перед каждым радиатором, контроль будет в каждой комнате.
Можно выполнить регулировку горелки вручную, посредством воздействия на газовый клапан. Это актуально для атмосферных котлов с открытой камерой сгорания. Например, в моделях Protherm Гепард, Протерм Медведь клапан регулируется посредством электродвигателя. Для изменения настроек необходимо перейти в сервисное меню. Обычно эту работу выполняет специалист, а сам пользователь уже действует согласно инструкции.
Однако, все же знать, как вызвать скрытое меню для регулировки, необходимо. Рассмотрим несколько примеров.
Прежде чем перейти в меню и выполнить настройку, нужно выполнить последовательность действий:
- открыть краны на батареях;
- на комнатном термостате нужно задать максимальные значения;
- в настройках пользователя установить максимальный температурный режим, который вы обычно задаете при максимально низкой температуре на улице. Горелка всегда отключается, когда показатели на 5°С превышают установленные. Например, при 75°С отключение произойдет по достижению 80°С;
- теплоноситель следует охладить до 30°С.
Для Protherm Gepard:
- Нужно удерживать клавишу Mode на панели. Как только увидите на дисплее ноль, установите значение 35 нажимая «+» и «-«.
- Далее нажмите Mode для подтверждения;
когда на экране загорится d.0, надо ввести номер строки в меню. Эти манипуляции также производятся посредством нажатия «+» и «-» d.(номер). Для того, чтобы настроить максимальную мощность горелки, необходимо выбрать d.53, для минимальной — d.52.
Для того, чтобы перейти к выбору параметра, также используется Mode, меняется он «+» и «-«.
Установка получает автоматическое подтверждение.
Вернитесь в исходное меню и удерживайте Mode.
В то время, когда осуществляете регулировку посредством панели, отслеживайте изменение пламени и интенсивность температуры.
Дисплей газового котла Протерм Пантера
Для Протерм Пантера порядок действий другой:
- Удерживайте Mode около семи секунд.
- Далее вводится код 35.
- Подтверждается ввод.
- При появлении в левой части экрана d.00, посредством двух кнопок надо ввести номер.
- Затем измените параметр с правой стороны экрана, используя клавиши 3.
- После подтверждения надо кликнуть mode для того, чтобы выйти из меню.
