Нестандартные беседки своими руками: подробные простые инструкции по изготовлению

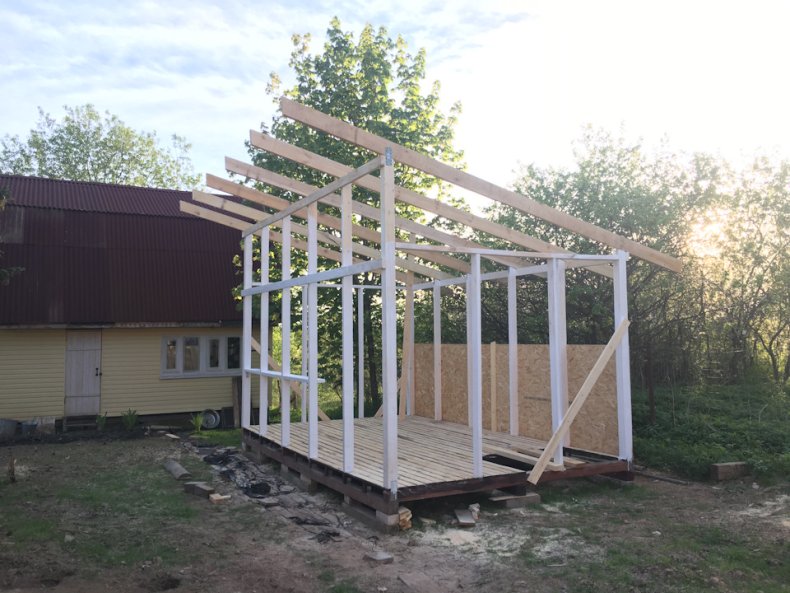

Беседка, которая примыкает к дому своими руками. Чертёж

Не всегда во дворе бывает достаточное количество места для беседки. Иногда свободное пространство оказывается только возле дома. В таком случае вам идеально подойдет следующий вариант беседки.

Одна стенка беседки полностью примыкает к стене.

Деревянный пол беседки укладывается на бетонное основание.

Собираем каркас, на котором будет держаться крыша.

Делаем возвышение для одного края крыши, чтобы вода могла спокойно по ней сбегать.

Крышу беседки застилаем листами OSB или фанерой.

Сверху на фанеру кладем шифер и добавляем по периметру беседки перила.

Источник фото: howtospecialist.com/outdoor/gazebo/attached-gazebo-plans

Читать полностью (ссылка)

Беседки из металла

Собрать металлическую беседку — пара пустяков, если есть сварочный аппарат и умение обращаться с ним.

Предложенный к реализации проект легко помещается в грузовую «Газель». То есть беседку не обязательно собирать на месте, можно заняться этим в гараже. Фундамент под беседку не предусмотрен, но если есть желание, можно выложить ровную площадку тротуарными плитами.

Беседка, инструкция по изготовлению которой будет предложена ниже, имеет двускатную крышу, крытую профлистом (можно заменить поликарбонатом или металлочерепицей), две лавки шириной 30 см каждая и стационарный столик шириной 60 см. Доски сиденья, спинок и столешницы фиксируются оцинкованными мебельными болтами с круглой головкой (М6х80), кровельное покрытие крепится саморезами. С торцов конструкция пятиугольная. Ширина беседки по нижнему краю (с торца) полтора метра, сверху — 2,1 метра, длина — 2 метра, высота 2,15 метра.

Беседка из профильной трубы простая

Для изготовления используются профильные трубы сечением:

• 2х4 см (под коньком, для удобства фиксации);
  2х2 см (горизонтальные балки под лавками);
  4х4 см (основные стойки каркаса).

Шаг 1. Из квадратной трубы свариваем нижний контур 1,5х2 м. Проверяем диагонали изделия.

Сварен нижний контур

Как сварить профильную трубу

Шаг 2. Свариваем контур торца пятиугольной формы, привариваем центральную балку для жесткости и по два основания для лавок. Используем готовый контур как шаблон, чтобы изготовить второе аналогичное изделие.

Контур торца

Шаг 3. Ставим пятиугольный контур торца вертикально на каркас основания. Прихватываем точечной сваркой. Аналогично выставляем по отвесу второй контур торца и прихватываем. Проверяем равность диагоналей, чтобы беседка не была перекошенной.

Контур торца беседки установлен на нижний периметр, прихвачен точечной сваркой

Шаг 4. Если все в норме и каркас стоит ровно, соединяем два торца. Привариваем две горизонтальных трубы сечением 2х2 см к заготовкам лавок (на фото отмечены красным).

Два торца соединены горизонтальными трубами

Шаг 5. Продолжаем крепить горизонтальные двухметровые отрезки труб между двумя торцами.

Приварена еще одна труба под крышу беседки

Шаг 6. Привариваем две вертикальные стойки (по центру длинной стороны беседки). Эти стойки необходимы не столько для усиления всей конструкции, сколько для обеспечения достаточной жесткости спинок сидений.

Стойка

Шаг 7. Свариваем из профильных труб каркасы для лавок и стола.

Каркас лавок и стола

Шаг 8. Добавляем укосины (по 2 на каждую лавку), чтобы двухметровые сиденья не прогибались под весом сидящих людей.

Укосины. По 2 на каждую лавку

Шаг 9. Чтобы закрепить в дальнейшем профлист и коньковую планку, привариваем две параллельные балки из трубы 4х2 см

Важно, чтобы при монтаже коньковой планки саморезы были вкручены именно в трубу, а не только в кровельный материал

Параллельные балки для фиксации профлиста и коньковой планки

Шаг 10. Крепим профлист саморезами в каждую волну (обрезаем листы по длине ската и крепим к трубам каркаса). Нахлест листов — 1 волна. Затем крепим коньковую планку саморезами, расстояние между метизами не более 30 см.

Зафиксирован профлист и планка, вид снизу

Шаг 11. Сверлим отверстия в досках и трубах каркаса, чтобы закрепить мебельными болтами столешницу, сиденья (по 3 доски с каждой стороны) и спинки (2 доски с каждой стороны).

Болт мебельный DIN 603

Чтобы беседка выглядела эстетично и не ржавела, ее желательно покрыть не просто эмалью, а специальной краской по металлу либо по ржавчине. Конечно же, перед нанесением декоративного покрытия желательно зачистить сварные швы. Деревянные элементы рекомендуется обработать антисептиками, просушить, после чего залакировать или окрасить.

Беседка в сборе

Эксплуатация беседки комфортная, сидеть достаточно удобно

Декоративная решетка для беседки

Установка декоративной обрешетки является необязательным этапом, но, возможно, Вы захотите дополнить дизайн постройки этим элементом, поэтому мы решили рассказать о том, как выполняется ее монтаж.

Для обрешетки нам понадобятся деревянные бруски 40 на 30 мм, которые можно нарезать электропилой из доски соответствующей толщины. С обоих концов планок нужно сделать срез под углом 45 градусов, а потом зашлифовать их поверхность от заусениц.

Планки крепятся с помощью саморезов к перилам и верхней обвязке так, как показано на фотографии ниже:

Размещение планок крест на крест и крепление к балкам верхней обвязки, обратите внимание, что дополнительно, где это необходимо, подкладываются дополнительные дощечки, на фото, видно, что левый верхний угол планки подложена дощечка

В итоге со стороны это выглядит так:

В данном примере этот декоративный элемент мы делали несъемным. И, возможно, Вам и хотелось бы его установить, но при этом, чтобы была возможность снять его в случае необходимости.

Если «да», тогда ссылке далее мы рассмотрели, как сделать деревянную решетку для беседки своими руками, но при этом она выполняется, как отдельный конструктивный элемент, который обладает свободой монтажа/демонтажа. Кстати, такой элемент прекрасно подойдет для того, чтобы закрыть пространство между поверхностью грунта и дном постройки.

Теперь после монтажа решетки внешний вид беседки со стороны стал выглядеть так:

Из кирпича

На большинстве дач в инвентарной, погребе или сарае обязательно лежат несколько десятков кирпичей. Это прямо отличительная черта стандартной дачи. Откуда он там и сколько лежит не сможет вспомнить никто, однако, сам факт его наличия очень радует.

Начальное для строительства сырье уже есть, а если есть возможность достать еще, можно вполне задуматься о возведении полноценной кирпичной беседки.

Помимо кирпича, для строительства вам понадобится цемент, песок, щебень, арматура и источник воды. Не забывайте про крышу, так как на кирпичную постройку лепить дешевый поликарбонат будет как-то чересчур «колхозно».

Основание

В целях такой постройки была подобрана столбчатая основа. Представляет она из себя 9 столбов из кирпича, которые считаются базой для целой беседки.

Процедура строительства основания выглядит таким способом:

1. Выкапывается 9 ям, каждая на глубину по 70 см.
2. Сначала на 30 см необходимо засыпать песок (идеально на дно уложить щебня) и утрамбовывается.
3. Затем остальные 40 см засыпают строй мусором и заливают бетон.
4. Сверху бетона выкладываются 2 кирпича (лучше всего обожжённые, керамические, красные).
5. Сверху кирпичей наносится прослойка битума, а также для прочности укладывается пласт рубероида.

Такая основа считается весьма прочной для маленьких сооружений. Летняя беседка — отлично подходящая постройка для такого рода основания. По этой причине непосредственно ему и было отдано преимущество при постройке.

Нижнее обвязывание

Сверху основания дома ложится нижняя обвязка, она подразумевает из себя скреплённые между собой бруски из дерева. Соединение брусьев между собой осуществляется ровно «в пол дерева».

Крепление заранее следует подвергнуть обработке антисептиком, либо битумом. Сверху крепления крепятся 4 саморезами для прочности.

• Кроме 4 брусьев по всему периметру, крепится 1 вспомогательный посередине — таким образом формируется так называемый «лаг».
• В последующем он потребуется для крепления доски пола к обвязке (об этой процедуре подробно в разделе «пол»).

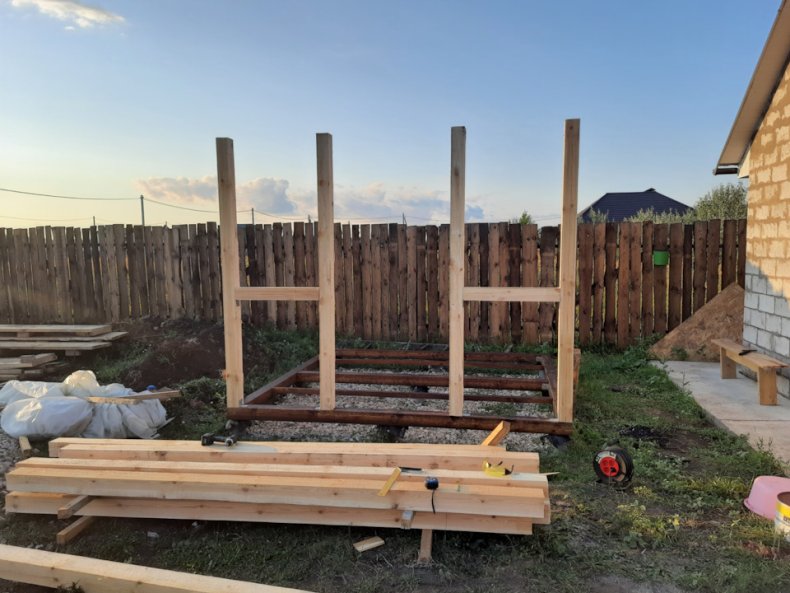

Обвязывание наверху и столбы

На нижнее обвязывание необходимо установить столбы, которые будут служить основой для стен, а также верхнего обвязывания. 4 столба ставятся по углам беседки, а 1 вспомогательный столб ставится рядом со входом по высоте перил.

Верхнее обвязывание предполагает собой 2 бруса, которые устанавливаются параллельно друг к другу поверх столбов. Крепится точно так же как и нижняя обвязка, в пол дерева.

Строительство крыши и укладывание кровли

Полная процедура очевиднее будет изложена в виде пошагового расклада:

1. По всему верху нижнего обвязывания укрепить 9 стропил, с шагом 30 см каждый.
2. Одновременно со стропилами установить 9 дощечек с такими же шагами.
3. Правильное и чёткое выполнение инструкции даст крышу в виде решётки.
4. Сверху крыши уложить листы ондулина, либо профнастила, всё будет зависеть от возможностей.

Закрепляются стропила к обвязке при помощи металлических уголков, а также саморезов. Выходит достаточно прочная система, она способна выдержать всю кровлю и не повредится даже в суровую снежную зиму.

Полы

Уже после конструкции столбов возможно заняться укладкой пола.

• Для этого потребуется приблизительно 30 дощечек, каждая длиной по 3 метра, некоторые необходимо будет сделать под столбы.
• Полы прикрепляются на саморезы к нижней обвязке, а также лагу посередине.

Секрет гладких полов, точно и ровно установить первую дощечку. Когда это выходит, то дальнейшая процедура будет идти на легке.

Кроме бруса нужно будет поставить вспомогательные опоры, на них в последующем станет укрепляться ориентированно стружечная плитка.

Застекление

Постройка считается простой конструкцией и может защитить только от дождя и солнечных лучей.

• Однако, в определённых ситуациях может потребоваться застекление, для того чтобы защититься от ветров и холодной погоды.
• Застеклить беседку можно холодным алюминиевым способом, тёплым из ПВХ, а также раздвижной системой портального вида.

Окраска

Беседка, важный атрибут на загородных дачах, в собственных домах.

• Построив её собственными руками на своём участке, будет где отдохнуть и полюбоваться на свой сад.
• Сам процесс постройки очень прост и если включить воображение то можно сконструировать целый шедевр.
• Но не забываем всё должно быть в меру, никакого фанатизма.

Воспользовавшись вариантом приведённым в данной статье, можно легко сконструировать надёжную и бюджетную беседку, на радость себе и родным.

Фотоидеи дизайна

Из бруса

Брус является наиболее универсальным строительным материалом для беседок, в том числе и восьмигранных. Его можно с удобством использовать как для возведения опорных столбов, так и стропильной системы.

Рынок предлагает большое количество форматов беседок из бруса: застекленные, открытые, с обрешёткой и без неё.
Даже учитывая сложную многогранную форму, вы сможете подобрать оптимальный для вас вариант.

Из бревна

На создание рубленной постройки из брёвен может уйти даже меньший объём материала, чем с классической квадратной или прямоугольной формой. Предлагаю изучить фотографию ниже, на которой это очень хорошо показано.

Для возведения используются короткие бревна, которые укладываются в углах постройки. А сами стены получаются открытыми (в перспективе их можно закрыть любым обшивочным материалом).

Полноценный бревенчатый домик

Из металла

Металлические постройки отличаются высокой ценой и долговечностью, поэтому и стоимость данных конструкция заметно выше деревянных аналогов. К тому же восьмиугольная форма подразумевает большое количество элементов в каркасе, а это дополнительный труд для сварщика и строительные ресурсы для вас.

Выглядят подобные строения потрясающе. Вне зависимости от вида металла — профильные трубы или массивные стальные столбы, сооружение получаются утонченным и изысканным. А если оно еще и вписывается в дизайн дачного участка, тогда вообще всё становиться еще эффектнее.

Из пеноблоков

На просторах интернета была найдена всего лишь одна фотография беседки из пеноблоков именно восьмигранной формы. Тем не менее идеи вполне достаточно, чтобы понять внешний вид и основы строительства.

Крыша беседки

Как уже писали вначале, крышу беседки будем делать четырехскатной, которая в отличие от двухскатной, как нам кажется, по внешнему виду гораздо привлекательнее.

Вначале из деревянного бруса сечением 100 на 100 мм изготавливаем деревянный восьмигранник длиной 80 см и делаем в нем пропил под две первых планки стропил.

Столбик крепится в центре крестовины и, как Вы поняли, необходим для крепления стропил крыши беседки и создания жесткой конструкции ее каркаса.

Таким образом, первые две стропилы крепятся сначала между собой вполдерева под соответствующим углом.

А затем вставляются в паз восьмигранного столбика и закрепляются саморезами.

Вид узла крепления сверху:

Такое жесткое крепление даст нам возможность собирать стропильную систему крыши, устанавливая ее сразу  на столбах опор, без использования ее сборки  «на земле», при которой монтировалась бы на опорные столбы уже готовая конструкция.

Заметим, что способ сборки «на земле» также можно использовать, но при этом потребуются дополнительные помощники для монтажа конструкции на верх постройки. Подробно этот способ мы рассмотрели здесь: http://m-besedka.ru/sdelay-sam-shestigrannuyu-krishu, где рассказали о том, как сделать крышу шестигранной беседки своими руками, рекомендуем Вам также ознакомиться с этой статьей.

При расчете длины стропил учитывайте, что вылет свободных концов за пределы опорных столбов после установки крыши должен составлять не менее 30 см.

Далее, после установки 2-х первых стропил, по диагонали крепим внакладку на центральный столбик еще две стропильные планки.

А затем, после того, как каркас обрел необходимую устойчивость, закрепляем еще четыре планки стропил, которые нижними концами будут лежать на наружной связке опорных столбов.

Крепление выполняем с помощью саморезов или гвоздей. И на фото ниже посмотрите, как должно выглядеть место крепления стропил к восьмигранному столбику:

Готовый каркас крыши выглядит так, как на фото ниже:

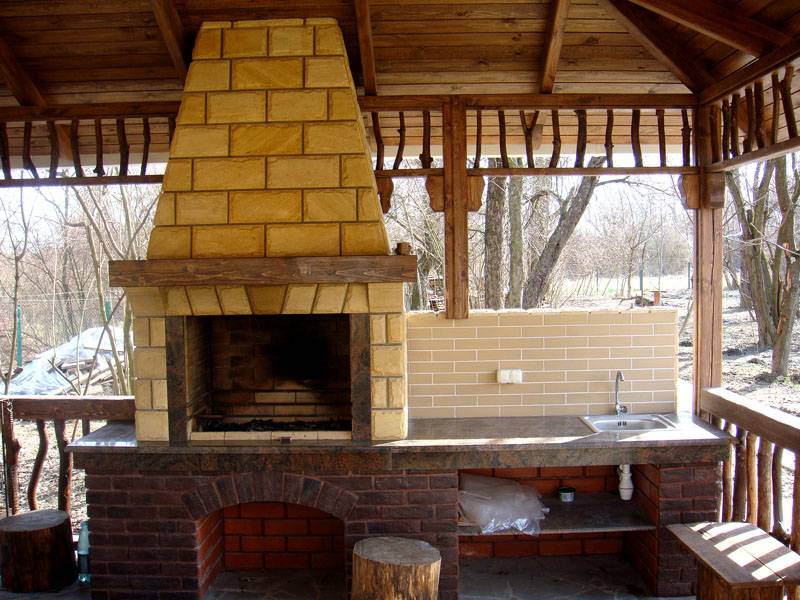

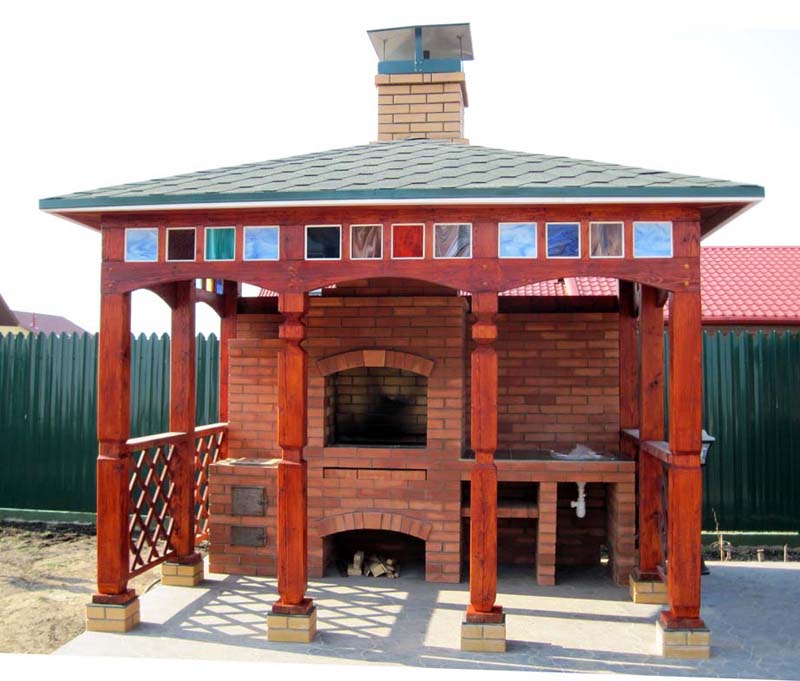

Мангал, барбекю или печки в беседке: варианты и назначение

Если дополнительно в беседке установить мангал или печь, функциональность её значительно увеличится. Еда, приготовленная на свежем воздухе в приятной компании, покажется намного вкуснее. Для каждого вида беседки подходят разные конструкции.

Вид печи
Описание
Русская печь
Сложная конструкция, её возведение можно доверить только профессионалам.
Встроенная печная группа
Это комплекс, состоящий из духовки, коптильни и плиты. Подходит для открытых беседок. Его строительство лучше доверить профессионалам.
Печь-мангал
Можно готовить не только на шампурах, но и на решётках. Часто её совмещают с коптильней. Бывают стационарными и переносными.
Печь-барбекю
Аналог мангала, только без шампуров

Если такая конструкция размещена в закрытой беседке, важно установить дымоход и мощную вытяжку.
Разборные
Небольшие конструкции, которые можно устанавливать в любом месте.

Это основные виды печей, которые устанавливают в беседках на дачном участке. Если собираются истинные гурманы, можно установить и нестандартные печи:

• гриль газовый – готовит от жара от камней;
• смокер-гриль – используется для копчения;
• казан – для плова и восточных блюд;
• жаровня – для приготовления пищи используют твёрдое топливо;
• камин.

Идеи созданияyбеседок для дачи своими руками представлены в нашей фотоподборке.

1 из 6

Фундамент под беседку

После того, как место расчищено, нужно выкопать яму под заливку фундамента. Он может быть двух типов:

Ленточный — предусматривает бетонирование только той части, над которой будут возводить каркас и стены. Для этого по периметру необходимо выкопать траншею глубиной около пятидесяти сантиметров. Над траншеей возводят опалубку. Вовнутрь вставляют металлическую конструкцию из прутьев, которые сварены между собой или плотно перевязаны проволокой. Далее заливают бетон. Для его изготовления используются песок, цемент, гравий и воду. Пропорция песка к цементу зависит от марки последнего, а вот пропорция гравия к песку в любом случае должна составлять 2:1, а воды — 50% от массы цемента.

Наглядный пример ленточного фундамента

Монолитный фундамент чаще используют для более габаритных построек. Его плюсы заключаются не только в том, что он выдерживает большие нагрузки, а еще и в том, что это готовое основание под любого типа пола. Для этого вида яму выкапывают по всей площади постройки. Опалубку возводят только по периметру. Создают огромную металлическую конструкцию из вышеупомянутых прутьев. Заливают таким же бетоном, как и ленточный фундамент.

Монолитный фундамент для постройки беседки

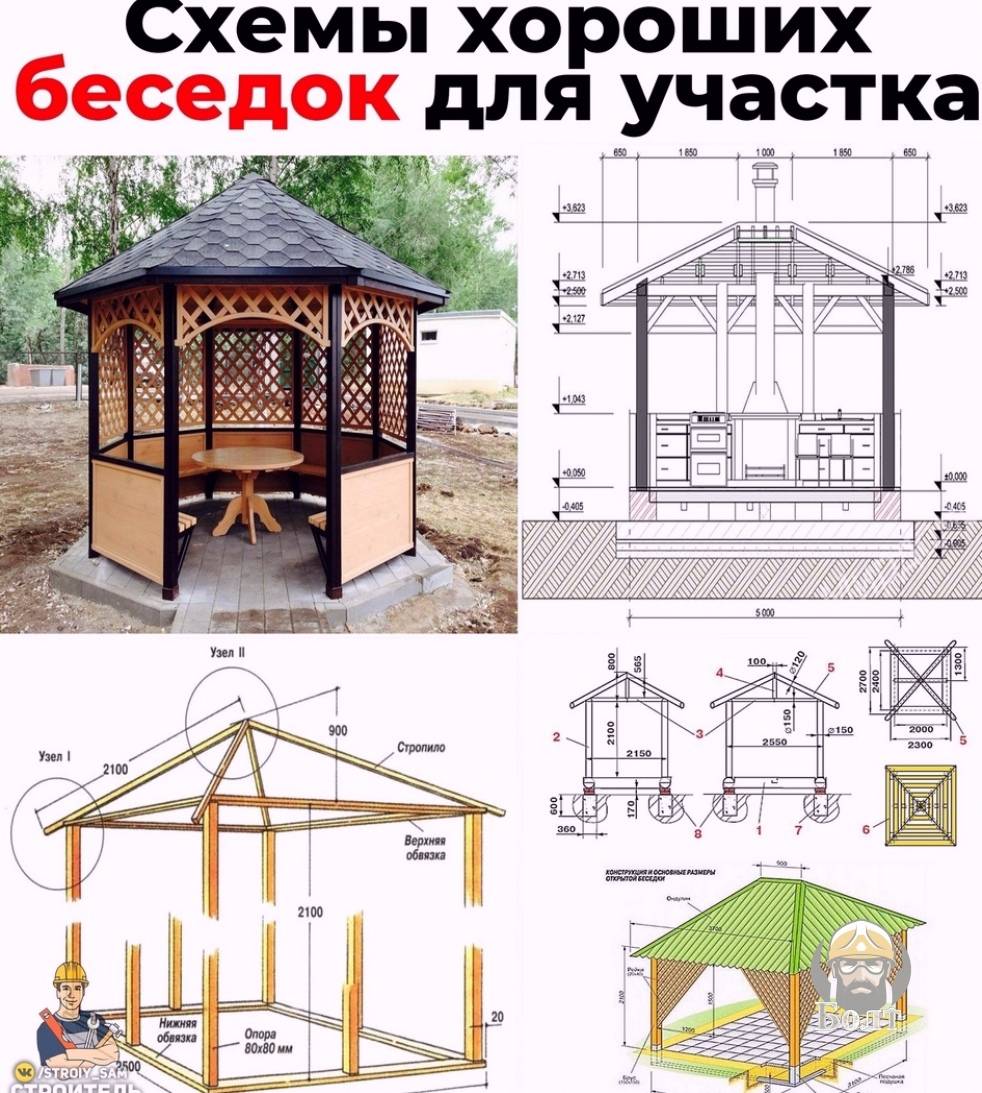

Беседки из дерева своими руками 300 фото, чертежи, схемы

Здесь собрана небольшая галерея деревянных беседок, сделанных своими руками. Конечно, можно собрать и больше фотографий, ведь вариантов миллионы. Каждая беседка, сделанная не по шаблону, а своими руками, пусть даже по стандартным чертежам, это все равно произведение искусства. Здесь же собраны относительно простые конструкции, которые под силу каждому, не обладающему большим опытом мастеру. Есть, конечно, и примеры прмышленных изделий, может, пригодиться.

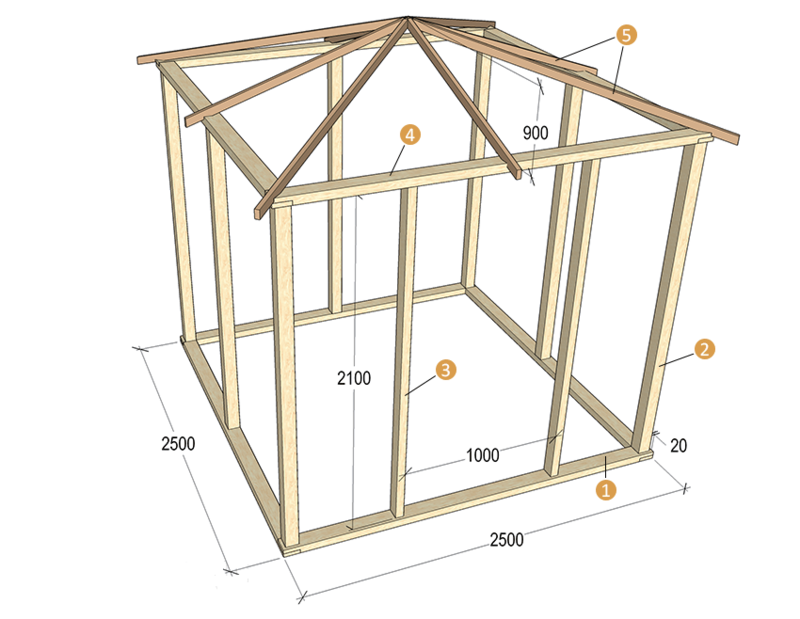

Чертежи квадратной беседки

Квадратные беседки 150 фото

Чертежи шестиугольных беседок

Шестиугольная беседка своими руками 50 фото

Чертежи восьмиугольных беседок

Восьмиугольная беседка своими руками 100 фото

Формы и дизайн

Форма беседки зависит от стиля, в котором нужно ее выполнить. Например:

• классический. Форма конструкции может быть круглой, квадратной, прямоугольной или многоугольной. В классическом стиле есть много направлений и беседку выполняют под стать дому. Также такой дизайн отличается, обычно, массивностью и надежностью, присутствием всевозможных украшений, а для изготовления используются ценные породы деревьев;
• лофт. Постройка должна отличаться прямыми и простыми формами (прямоугольник, квадрат). Минимум деталей и никаких украшений. Нарочито грубая отделка материала и соответственное внутреннее убранство;
• модерн. Изящный, утонченный стиль, следовательно, и формы беседки имеют плавные, изогнутые линии. Такой дизайн самый сложный в исполнении, так как форма постройки может быть не просто круглой, но сложно изогнутой. Как и классический стиль, данный дизайн изобилен украшениями. Но в этом случае они должны быть изящными и не придавать постройке громоздкий вид (художественная резьба по дереву, оригинальная мебель и т.д.)
• эко. Стиль тесно взаимосвязанный с природой. Тут форма беседки не имеет значения, она может быть квадратной, круглой или прямоугольной. Главное — изобилие живых растений во внутреннем убранстве, простота обстановки. А сама постройка часто выполняется из сруба.

Существует еще множество разных стилей и их направлений, и в каком именно из них выполнить беседку каждый решает сам. Но прежде всего нужно учитывать, чтобы конструкция гармонично выглядела на общем фоне, а также рассчитать финансовые и временные затраты, которые понадобятся для ее изготовления.

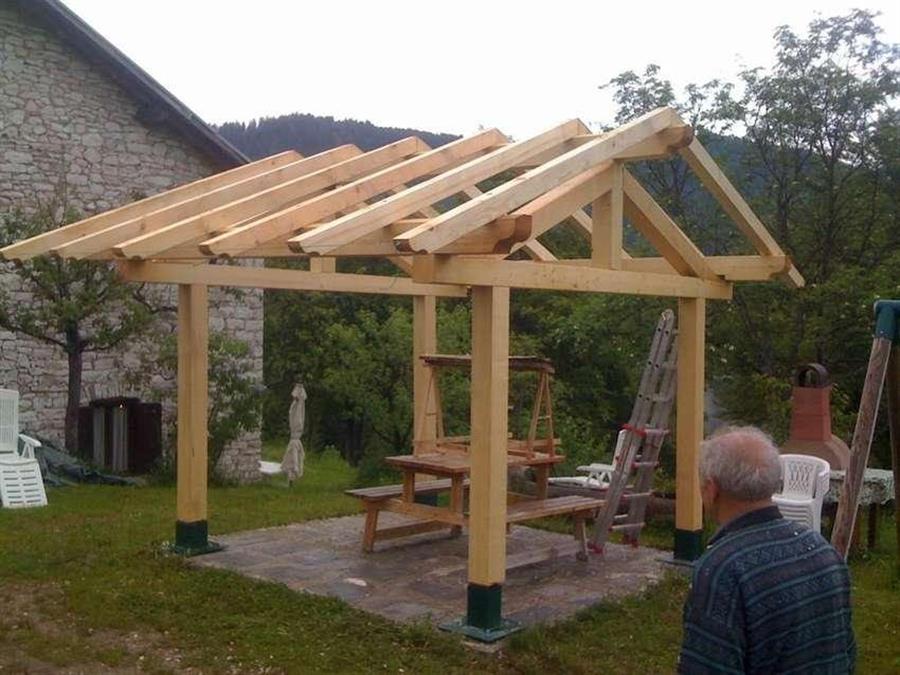

Открытая беседка из бруса с двухскатной крышей для дачи своими руками

Данная беседка стоит на четырех несущих балках, поэтому максимально открыта для внешнего мира. По сути, это просто крыша, отдыхая под которой можно совершенно не боятся дождя или жаркого солнца.

Основание такой беседки заливается цементом, а сами балки вставляются в специальные железные фиксаторы, которые и крепятся к цементу.

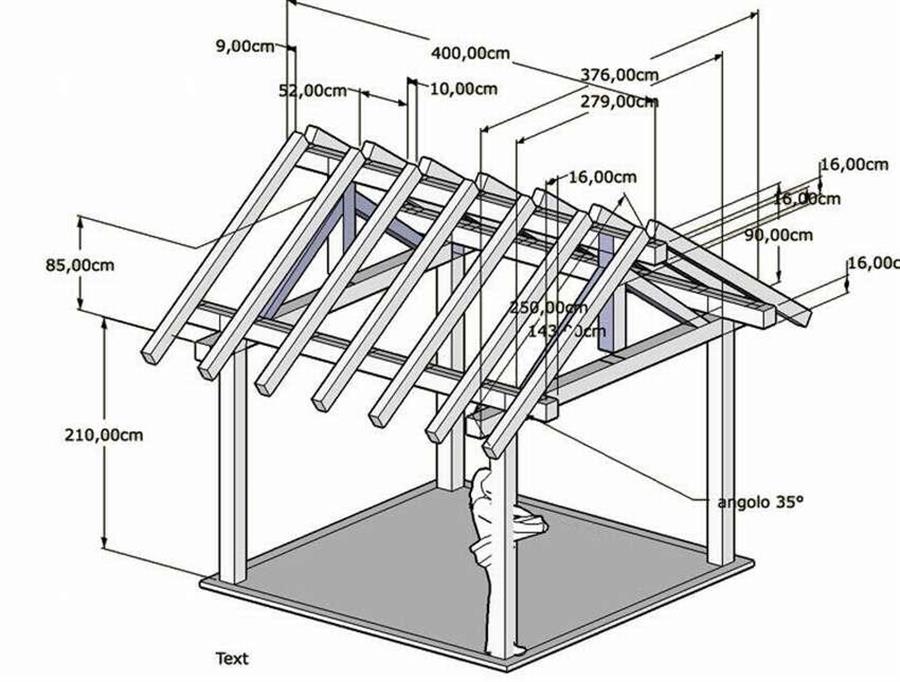

Внимательно изучите чертеж перед началом работ.

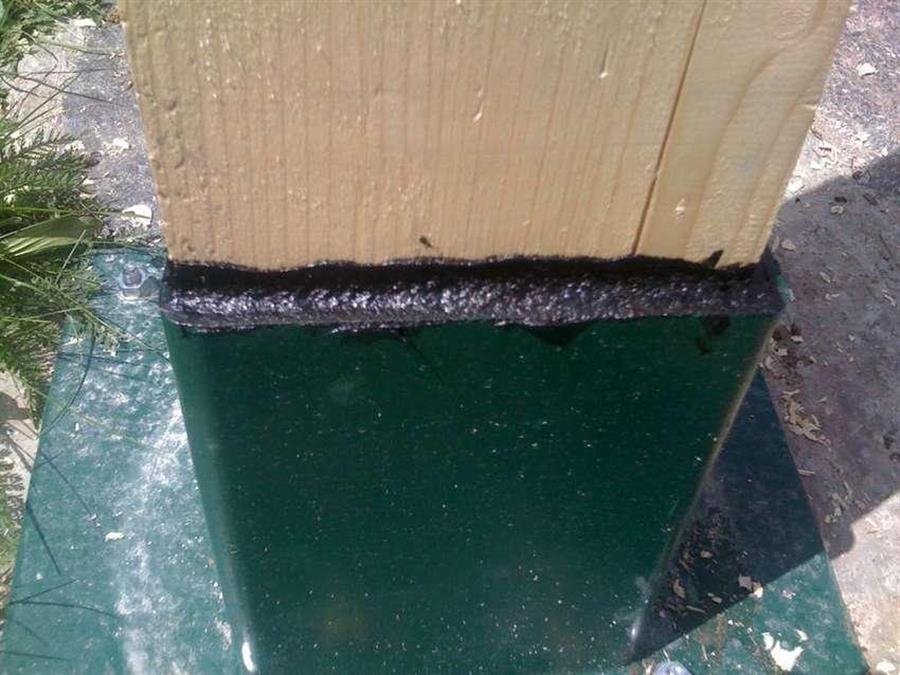

Щели между балками и фиксаторами тщательно замажьте любым водостойким веществом, чтобы предотвратить попадание влаги.

Стропила соединяйте в паз.

Скрыть шляпки болтов можно, утопив их в дереве. Для этого возьмите сверло, диаметр которого значительно больше диаметра шляпки болта, и углубитесь на сантиметр в дерево.

Крышу беседки можно покрыть доской или шифером.

Источник фото: www.instructables.com/id/Build-a-gazebo-from-sketchup-to-reality

Читать полностью (ссылка)

Шестиугольная беседка своими руками. Чертежи (поэтапные)

Форма такой беседки довольна трудна для изготовления, но при этом и очень необычная, что несомненно будет радовать ваш глаз не один год.

Важно точно провести все расчеты, чтобы беседка получилась ровной и аккуратной

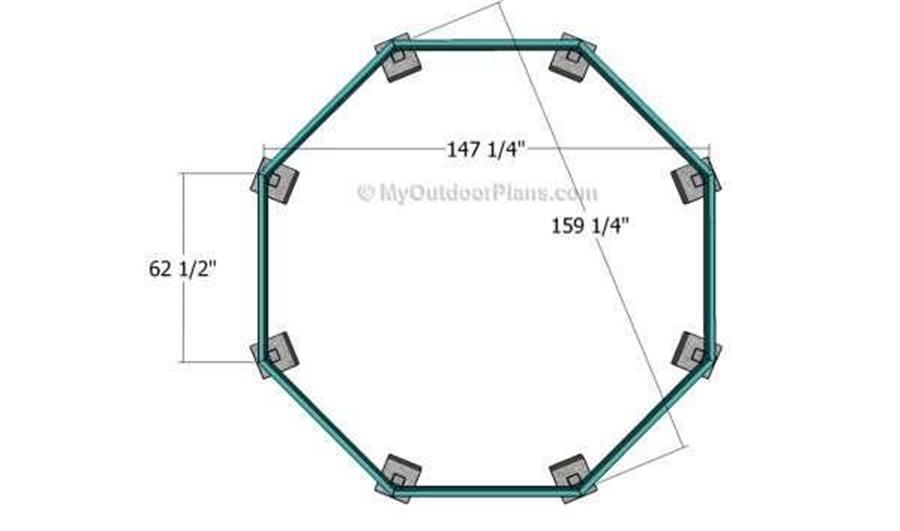

Сделайте разметку и на цементное основание прикрепите каркас будущего пола.

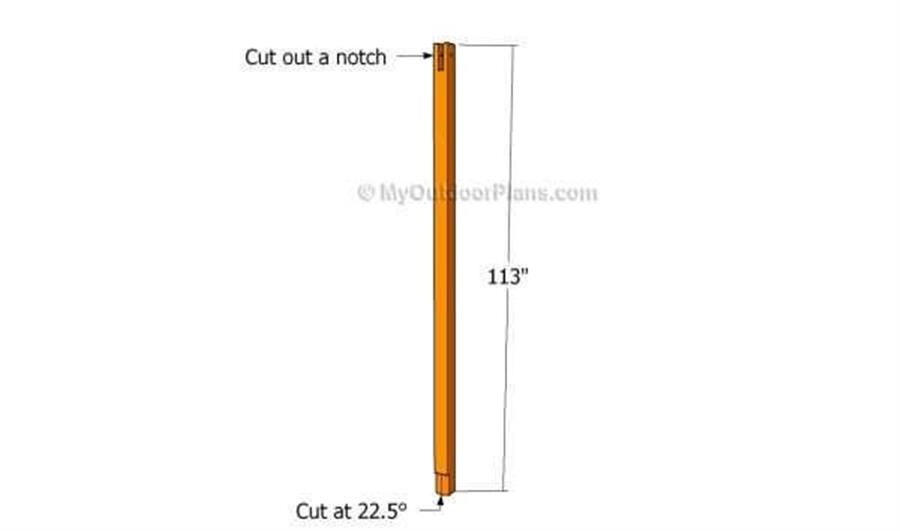

Теперь можно приступить к монтажу несущих опор.

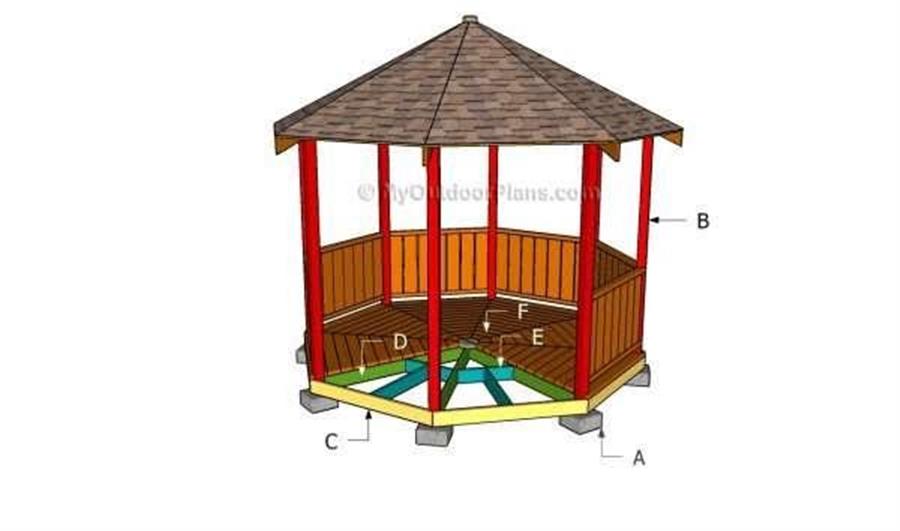

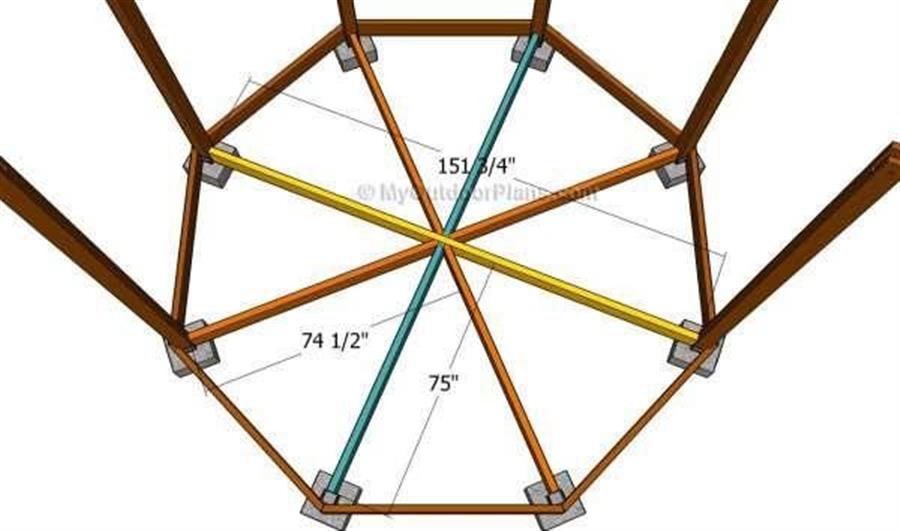

Согласно чертежу, установите балки, на которых будет лежать пол.

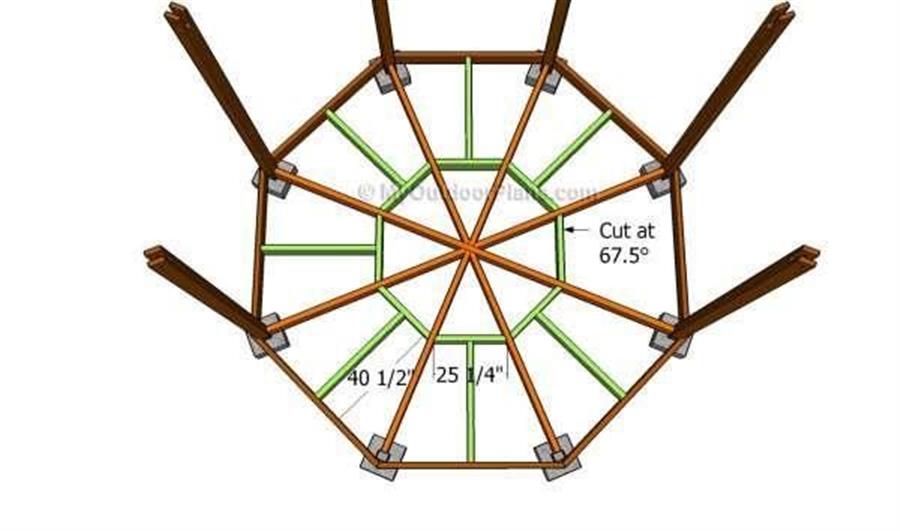

Чтобы пол не прогибался под вашим весом, балки должны находится под всей его плоскостью.

На несущие опоры установите крышу.

Источник фото: myoutdoorplans.com/pergola/free-gazebo-plans

Читать полностью (ссылка)

Какие бывают беседки для дачи?

На фото деревянная беседка для дачи

Беседка для дачи — легкое архитектурное строение со столом и скамейками для отдыха и бесед на придомовой территории, откуда и пошло ее название. Она защищает отдыхающих от солнца и атмосферных осадков и обеспечивает комфортное времяпровождение. Наша статья для тех, кто давно мечтает о таком уютом уголке, но не знает, как сделать беседку самостоятельно.

В зависимости от конструкции строения делятся на открытые, полуоткрытые и закрытые. Каждый вид рассчитан на эксплуатацию в определенный сезон года. В открытых или полуоткрытых комфортно проводить время летом. Застекленные беседки защищают пользователей от ветра и холода и эксплуатируются круглый год.

Рассмотрим особенности каждого вида:

• Открытая беседка. Ее еще называют пергола. Состоит из четырех или шести столбов без стен, которые поддерживают крышу. Кровля может иметь несколько скатов или изготавливаться в виде арочной решетки. Конструкция защитит отдыхающих от солнца и дождя, но бесполезна во время сильного ветра и в холодную погоду. В беседках с барбекю потолки делают высокими, чтоб не пристраивать дымоход.
• Полуоткрытая беседка. В отличие от предыдущего вида крыша держится на каркасе, а стены формируют ограждения, частично или полностью закрывающие проемы в строении. В полуоткрытой беседке с мангалом обязательно наличие глухой стены для защиты огня от ветра. Разновидностью полуоткрытых беседок являются павильоны — конструкции со сплошной задней стенкой и двускатной крышей. Передней стенки у них нет, а вместо боковых установлены перила. Такие строения хорошо смотрятся на участках средних размеров.
• Закрытая беседка. Выглядит как полноценный домик со стенами, окнами и дверьми, в котором можно отдыхать даже в морозы. Часто к нему проводят электричество, а внутри устанавливают отопительные приборы и хорошую мебель. Закрытая беседка из бревен считается упрощенным вариантом дачного домика.

Беседки строят из дерева, металла, камня, кирпича. При выборе материала для строения необходимо учитывать преимущества и недостатки каждого варианта.

Постройки из дерева имеют ряд несомненных достоинств:

• Конструкция получается относительно легкой, поэтому можно использовать облегченный фундамент.
• Строительство своими руками беседки из дерева обойдется дешевле металлической и каменной постройки.
• Небольшой вес заготовок позволяет вести работу одному человеку.
• Из брусьев правильной формы легко собрать домик любой конфигурации и размеров. Древесина считается экологически чистым материалом.
• Беседка из бруса хорошо вписывается в дизайн дачи.
• Пиломатериалы плохо нагреваются, поэтому даже в солнечный день в строении будет прохладно.

При возведении деревянной беседки своими руками помните о высокой пожарной опасности и гигроскопичности этого материала.

На фото металлическая беседка для дачи

Металлические заготовки используются для сборки открытых беседок. Обычно для сооружения приобретают профили круглой или прямоугольной формы. Красиво выглядит пергола, собранная из кованых заготовок.

Металлические конструкции имеют ряд преимуществ перед деревянными:

• Беседки из профилей прочные и служат долго.
• Небольшой вес позволяет переносить строение на другое место.
• Постройку легко перекрасить в любой цвет

К недостаткам подобных изделий относится дороговизна заготовок, возможность коррозии деталей, нагревание металлических частей, что приводит к повышению температуры внутри беседки.

Из кирпича или натурального камня строят большие сооружения закрытого типа. Материал не горит, не гниет, не коррозирует и имеет длительный срок эксплуатации. Однако без опыта строительных работ такой домик не сделать.
