Для чего нужно определять несущую способность
Грунт состоит из твердых частиц и пор, заполненных водой или воздухом. Под действием нагрузки от дома объем грунта меняется за счет изменения объема пор – он уплотняется, а его пористость сокращается.
При расчете нагрузок интерес для строителя представляют предельные нагрузки, т. е. нагрузки, увеличение которых приводит к потере устойчивости массива грунта.
Чаще всего нарушенное состояние равновесия приводит к большой осадке грунта и его выпору из-под фундамента, смещению конструкций. Значительное смещение конструкций губительно для большинства сооружений
Поэтому так важно определить максимально возможную безопасную для грунта нагрузку, которая не нарушит его равновесие
Расчетное сопротивление грунта основания
Определение расчетного сопротивления грунта онлайн и с помощью таблиц СНиП. Несущая способность глинистых и песчаных грунтов.
Расчетное сопротивление грунта (R) – это один из наиболее важных параметров при строительстве фундамента, так как позволяет определить предельно возможные значения массы вышележащей конструкции, которую способна выдержать подстилающая поверхность.
В случае превышения допустимых значений показателя несущей способности грунта, под подошвой фундамента формируются области предельного равновесия. Другими словами, грунт расположенный снизу не выдерживает нагрузки и стремится в сторону наименьшего сопротивления, то есть на поверхность. Последствия выражаются в виде бугров и валов, расположенных рядом с границами фундамента.
Самой главной опасностью в данном случае, является нарушение однородности подстилающего грунта. Нагрузка от конструкции начинается распределяться неравномерно, фундамент теряет свою устойчивость, активизируются процессы деформации и в скором времени начинают появляться трещины.
Факторы, влияющие на показатель
Ширина ленты – один из определяющих прочность, выносливость и другие характеристики фундамента.
В свою очередь, она зависит от многих факторов:
- характеристики грунта – чем он пучинистее, мягче, тем массивнее должна быть лента;
- общая площадь дома;
- толщина несущих конструкций – фундамент должен быть несколько шире стен, чтобы «запаса» хватило на фасадную отделку;
- тип армирования ленты – между продольными прутьями выдерживается промежуток не меньше 200 мм, поэтому количество продольной арматуры влияет на ширину ленты;
- предполагаемые нагрузки на основание;
- площадь подошвы фундамента.
Все перечисленные факторы нужно учитывать при расчетах. Облегчить работу помогут СП и СНиП, на которые нужно ориентироваться при проектировании основания.
Искусственное снижение удельного сопротивления грунта
Общее сопротивление заземления зависит от сопротивления прилегающих к заземлителю слоев грунта. Поэтому можно добиться снижения сопротивления заземления понижением удельного сопротивления грунта лишь в небольшой области вокруг заземлителя. Искусственное снижение удельного сопротивления грунта достигается либо химическим путем при помощи электролитов, либо путем укладки заземлителей в котлованы с насыпным углем, коксом, глиной
Опыт показал, что максимальное уменьшение сопротивления заземления достигается при использовании электролитов, древесного угля и коксовой мелочи. Первый способ заключается в том, что вокруг заземлителей грунт пропитывается растворами хлористого натрия (обыкновенной поваренной соли), хлористого кальция, сернокислой меди (медного купороса) и т. д. Следует отметить, что указанным способом можно добиться сравнительно большого снижения величины сопротивления заземления,. однако на непродолжительный срок (2—4 года), после чего требуется вновь пропитывать грунт электролитом.
Практически можно рекомендовать следующие два способа искусственного снижения удельного сопротивления грунта: создание вокруг заземлителя зоны с пониженным удельным сопротивлением и обработка грунта солью.
Для создания вокруг заземлителя зоны с пониженным удельным сопротивлением в грунте делается выемка (котлован) радиусом 1,5—2,0 м и глубиной, равной длине забиваемого стержня. После заполнения выемки грунтом устанавливается заземлитель и грунт утрамбовывается. В качестве грунта-заполнителя может быть применен любой грунт, имеющий удельное сопротивление в 5—10 раз меньше, чем удельное сопротивление основного грунта.
Например, если заземление устраивается в песчаном или каменистом (гранит) грунте, то заполнителями могут быть, глина, торф, чернозем, суглинок, шлак и т. п. Таким способом достигается снижение сопротивления заземления в среднем в 2,5—3 раза.
https://kalk.pro/concrete-base/ground-resistance-of-the-base/
http://thegrounding.ru/udelnoe_soprotivlenie.shtml
https://lemzspb.ru/soprotivleniye-rastekaniyu-toka-gruntov/
Вычисление несущей способности свайно-винтового фундамента
Несмотря на то что свайно-винтовые фундаменты достаточно надежны, а их конструкционные особенности можно рассчитать используя специальный калькулятор, определение удерживающих характеристик фундамента непременно выполняется. Опорные свойства винтовой сваи напрямую зависят от типа грунта.
Таблица: Определение несущих характеристик винтовой сваи
ПочваСтруктураРасчетное сопротивление грунта (кг/см²)Опорная способность винтовой сваи (т), при глубине залегания лопасти (см)150200250300ГлинаПолутвердая64,65,56,156,6Тугая54,154,85,76,4Мягкая43,654,455,055,85Супеси и суглинкиПолутвердая5,54,355,155,856,55Тугая4,53,84,75,46,05Мягкая3,53,44,254,75,4ЛёссМягкая12,252,83,654,4ПесокСредняя159,059,610,511,0Мелкая85,656,357,057,75Пылеватая54,14,955,656,2
Расчет любого фундаментного основания проводится по единой методике, здесь может применяться специальный калькулятор.
Свайно-винтовой фундамент
Последовательность расчета:
определение коэффициента сопротивления почвы;вычисление массы постройки;определение давления, оказываемого весом здания на опору;сравнение удерживающих характеристик основания и давления, оказываемого постройкой;корректировка конструкции фундаментного основания или параметров сваи.
Верный подбор и расчет винтовой сваи позволит домохозяину сэкономить на ремонтных работах базового уровня дома. Конструктивно сваи отличаются по виду почвы, где устанавливается опора:
для вечной мерзлоты;для пучинистых и обводненных почв.
Типы грунтов
Структура почв существенно зависит от геологической истории данной местности. По общепринятой теории, затвердевание Земли привело к образованию монолитного слоя литосферы, который впоследствии разрушался под действием атмосферы (ветра, дождя, солнца, колебаний температуры) – вплоть до образования из горного монолита мельчайших частиц.
Этапы такого разрушения целостных пород и отразились в разных свойствах конкретного участка земной поверхности.
Грунты подразделяют на:
- Скальные – массив горных пород с высокой плотностью. Монолитен и несжимаем.
- Крупнообломочные – смесь крупных камней и частиц, с включением мелких. Обладает высокой пористостью и малой сжимаемостью.
- Песчаные – состоят из мелких твердых частиц, практически не связанных между собой. Отличаются высокой сыпучестью и плотностью в объеме.
- Глинистые – состоят из самых мелких (мелкодисперсных) частиц (менее 0,1 мм в сечении), сильно связанных между собой за счет сил поверхностного натяжения присутствующей в их толще воды. Характеризуются высокой сжимаемостью и пластичностью.
Какой фундамент подходит для глинистой почвы
Слои закладки фундамента для суглинистой почвы с гидроизоляцией.
После точного определения типа почвы на участке и глубины залегания грунтовых вод необходимо решить, какой фундамент можно будет возвести. Глинистая почва ограничивает в выборе основания дома, поэтому можно воспользоваться только двумя вариантами: построить ленточный или свайный фундамент. Какой именно выбрать, попытаемся выяснить далее.
Если грунт более или менее однородный, то для него подойдет ленточный фундамент, свайный применяется в тех случаях, когда в почве попадаются камни.
Построить фундамент на суглинках нелегко, но если вникнуть во все нюансы этой работы, сделать это возможно. При возведении фундамента на суглинке могут возникнуть такие проблемы, как обламывание, вспучивание и просадка конструкции. Чаще всего это происходит вследствие недостаточной глубины закладывания фундамента либо при большом давлении, которое может оказываться на него. Проблемы могут возникнуть у дома, фундамент которого был возведен на суглинке, если при его строительстве применялся мелкий камень, либо стены были построены из пеноблоков.
Схема ленточного фундамента для глинистой почвы.
Чтобы избежать всех вышеописанных проблем, строительство дома должно сопровождаться выбором правильного типа фундамента. При этом блоки можно отсеять сразу же, так как в роли связующего элемента потребуется устройство армирующего каркаса. Низ основания должен быть шире, чем его верх. При возникновении опасений по поводу давления грунта, основание необходимо будет промазать машинным маслом или обернуть его поливинилхлоридной пленкой, которая не пропустит воду к фундаменту во время оттепели. Нелишним будет утеплить верхний слой земли, для чего можно использовать керамзит или щебень.
На выбор типа фундамента. который можно возвести на суглинке, также влияет материал, используемый при возведении стен дома. Если это будет кирпич, то свой выбор стоит остановить на ленточном фундаменте, который способен выдержать большую нагрузку.
Если же планируется строительство сарая или летней теплицы, то лучше выбрать свайный фундамент, который способен обеспечить необходимую степень монументальности возводимого строения.
На глинах и суглинках также можно использовать основания в виде монолитной плиты, которую обязательно устанавливают на песчаную подушку. Его преимущество заключается в плавучести, а значит он легко выдерживает любые движения грунта. Еще одним плюсом монолитного фундамента является отсутствие необходимости проведения глобальных земельных работ.
Как влияет сейсмичность на несущую способность грунта
При необходимости учета вибрационных нагрузок для постройки сейсмостойкого фундамента необходимо принимать во внимание, что при одновременном действии на грунт нагрузок от дома и вибраций происходит снижение прочности грунта, он приобретает свойства псевдожиткого состояния. Поэтому для учета возможного воздействия сейсмических нагрузок значение расчетного сопротивления делится на 1,5
Подбор типа и параметров фундаментас учетом несущей способности грунта основания позволит избежать деформаций и смещений дома.
Любое строительство зданий начинается с инженерно-геологических работ. Главная характеристика, определяемая этими работами, несущая способность грунта.
Расчет фундамента на естественном основании по деформациям
Строения в процессе эксплуатации деформируются, и причиной этому могут быть вертикальные деформации оснований, на которых они построены. Такие деформации разделяют на осадки и просадки.
Схема внецентренно нагруженного свайного фундамента.
Коренное изменение сложившегося строения грунта называют просадкой. Причиной просадки может быть уплотнение почвы при замачивании. Рыхлый грунт может уплотниться при сотрясении. Иногда он начинает выпирать из-под подошвы фундамента. Таких изменений фундаментов по деформациям допускать нельзя. Вероятность их появления необходимо установить до начала строительства.
Если происходит уплотнение прочных грунтов из-за веса строения, в результате чего происходит , такую деформацию оснований называют осадкой. Как правило, в результате осадки в элементах здания трещины не появляются. Если грунт оседает по-разному под каждой из частей здания, это и может явиться причиной появления трещин в отдельных элементах его конструкции.
Причиной неравномерности осадки грунта могут быть:
- разница плотностей и как следствие, неодинаковая их сжимаемость;
- разное расширение его слоев в результате сезонных промерзаний и оттаиваний;
- неодинаковая мощность пластов;
- различные нагрузки на грунт со стороны строения, что приводит его к разным напряженным состояниям.
Существуют две причины, из-за которых необходимо выполнять расчет оснований по деформациям. Одной из них являются близко стоящие от строительства сооружения, существенно отличающиеся по весу.
Схема не симметричного свайного фундамента с определением смещенного центра тяжести.
Второй причиной осадки фундаментов могут быть слабые грунты. Это насыпные почвы, рыхлые пески в глинистых типах, находящихся в текучем состоянии, грунты с большим содержанием органических остатков. В таких видах возможна деформация фундамента.
Расчет оснований состоит в проверке выполнения неравенства:
S ≤ f, (2)
где S – расчетная абсолютная величина осадки; f – предельно допустимая осадка.
Предельные осадки, при которых не выполняется условие (2) могут быть причиной для формирования искусственного основания.
Значение S определяют путем проведения по установленной методике испытаний на сжимаемость в различных местах строительной площадки. В результате находят максимальное Еmax и минимальное Еmin значение модуля сжимаемости.
Основание считается таким, что его осадка мало зависит от сжимаемости, если Еmin = 200 кг/см², иначе необходимо проверить выполнение еще двух условий:
1,8≤ Еmax/Еmin≤ 2,5 (при 200> Еmin ≥ 150 кг/см²);
1,3≤ Еmax/Еmin≤ 1,5 (при 150> Еmin ≥ 75 кг/см²);
Существуют специальные таблицы, по которым определяют абсолютные значения деформации f. Не приводя таблицы, следует указать, что в зависимости от типа стен и отношения длины ленточного фундамента к высоте стены, максимальная осадка f изменяется от 8 до 15 см.
При отношении Еmax/Еmin
Для строительства дома такие сложные расчеты выполнять самостоятельно нецелесообразно. Допущенная по неопытности ошибка может обернуться существенными материальными затратами.
Определение типа грунтов
Для выполнения расчетов и построения геологического разреза необходимо определить типы грунтов. Сначала проводятся полевые геологические работы, в ходе которых на участке бурят несколько скважин.
В процессе бурения через равнее промежутки геологи изымают из толщи земли образцы породы, укладывают их в специальные контейнеры и подписывают. Весь изъятый материал ведут в лабораторию для дальнейшего исследования.
Определить состав пород и их характеристики самостоятельно невозможно. Для этого потребуется специальное оборудование и знания. Без помощи профессионалов можно только примерно определить тип породы с помощью простого метода. Из насыщенного водой грунта пробуют скатать «колбаску».
От полученного результата зависит пластичность:
- Длинный (до полуметра) жгут — высокая пластичность, грунт связный, частиц не видно. Это характерно для глинистых пород;
- Жгут получается коротким, образуются трещины, он рвется — пластичность средняя, грунт связный, в составе в основном присутствуют глинистые частицы, содержание песка от 10 до 30%. Это характерно для суглинков.
- В насыщенном водой состоянии жгут скатать невозможно — грунт несвязанный, состоят из заметных глазу частиц. Характерно для песка.
Рис. 3 Схема состава различных пород
От чего зависит несущая способность грунта
Характеристика грузонесущей способности почвы зависит от 3-ех параметров:
- Типа почвы;
- Плотности (коэфф. пористости);
- УГВ (уровня грунтовых вод).
Важно: в практических условиях, наиболее важным фактором является УГВ, от которого непосредственно зависит влажность грунта и его плотность. Один и тот же тип почвы, в сухом и влажном состоянии, может иметь грузонесущую способность отличающуюся в 2 и более раз. Плотность почвы наряду с грузонесущей способностью определяет деформационную устойчивость грунта
Низкоплотные породы почвы имеют пористую структуру, в которой свободное пространство между фракциями заполнено воздухом либо водой. Если нагрузки на низкоплотный грунт превысят допустимую норму, произойдет уплотнение грунта — усадка, которая чревата разрушением и деформацией находящихся в почве фундаментов
Плотность почвы наряду с грузонесущей способностью определяет деформационную устойчивость грунта. Низкоплотные породы почвы имеют пористую структуру, в которой свободное пространство между фракциями заполнено воздухом либо водой. Если нагрузки на низкоплотный грунт превысят допустимую норму, произойдет уплотнение грунта — усадка, которая чревата разрушением и деформацией находящихся в почве фундаментов.
Рис: Классификация распространенных в России типов почвы
От плотности почвы зависит степень сжимаемости грунта. На любом участке поверхностный пласт почвы, в большинстве случаев, представлен низкоплотными породами (за исключение регионов с крупнообломочным и скалистым рельефом), а на глубине 5-6 метров располагаются пласты высокоплотного, несжимаемого грунта, способного выдерживать тяжелые габаритные здание. Именно поэтому на участках с проблемными грунтовыми условиями рекомендуется использовать свайные фундаменты, которые переносят исходящую от дома нагрузку на глубинный, несжимаемый пласт грунта, обладающий
Что такое несущая способность грунта?
Несущая способность грунта — это показатель давления, которое может выдерживать грунт. Его указывают либо в Ньютонах на квадратный сантиметр (Н/см²), либо в киолграмм-силе на 1 сантиметр квадратный (кгс/см²), либо в мегапаскалях (МПа).
Данная величина используется при проектировании фундаментов для сравнения нагрузки, которую оказывает на почву конструкция здания с учётом возможного слоя снега на крыше и давления ветра на поверхность стен. Даже при точном подсчете влияния каждого из указанных факторов на соотношение несущей способности поверхности земли на участке к совокупной нагрузке от конструкции здания, эту цифру берут с запасом.
Как зависит несущая способность грунта от глубины заложения фундамента
ВАЖНО: значенияR0, приведенные в таблице, определены для фундаментов шириной 1 м и глубиной заложения 2м. При изменении ширины и глубины заложения фундамента, расчетное сопротивление (R) вычисляется по формулам:
- при глубине заложения менее 2 м:
R = R0 * [1 + k1*(b – 100)/100] * (d+200)/2*200
- при глубине заложения более 2 м:
R = R0 * [1 + k1 *(b – 100)/100] + k2*g*(d – 200), где
Коэффициент k1 равен: 0,125 — для оснований из крупнообломочных и песчаных грунтов, кроме пылеватых песков; 0,05 – из пылеватых песков, супесей, суглинков и глин;
Коэффициент k2 равен: 0,25 — для оснований из крупнообломочных и песчаных грунтов; 0,2 – из супесей и суглинков; 0,15 – из глин;
g- удельный вес грунта, расположенного выше подошвы фундамента, кг/см3;
b- ширина фундамента, см. Если подошва фундамента имеет круглое сечение или сечение правильного многоугольника площадью А, то ширина фундамента определяется по формуле b=квадратный корень из А;
d– глубина заложения фундамента, см.
Несколько слов о насыпном грунте
Свойства естественного грунта и насыпного различаются. Во-первых, естественное основание спрессовалось за многие годы, достигнув максимальной на данное время несущей способности. В свою очередь насыпной грунт самоуплотняется на протяжении сопоставимо малого промежутка времени, он неоднородный, поэтому предсказать его поведение при строительстве фундамента очень сложно. В таблице ниже мы привели ориентировочные значения несущей способности и времени на самоуплотнение некоторых видов насыпных грунтов.
| Виды насыпных грунтов | Ориентировочное время, необходимое для самоуплотнения грунта, лет | Примерная несущая способность при дополнительном уплотнении, кг/см2 |
| Глинистые | 2÷5 | 1,5÷2,5 |
| Песчаные | 0,5÷1 | 2÷3 |
| Крупнообмолочные | 0,2÷1 | 2,5÷3,5 |
Насыпной грунт используют в двух случаях:
- когда необходимо изменить рельеф участка. Если вы купили загородный участок, который был частично засыпан насыпным грунтом, придется дополнительно проводить геологические исследования почвы. Ведь в данном случае непонятно, уплотнялось ли искусственно основание, либо самоуплотнялось с течением времени. Большую опасность представляет неоднородный состав грунта, поэтому он подлежит самому тщательному анализу;
- когда грунт на площадке под застройку не соответствует требованиям по несущей способности. Например, планируется строить фундамент на торфе, который сложно назвать идеальным основанием для дома. Если слой торфа невелик, то его можно заменить другим материалом, например, песком или гравием
Мероприятия по улучшению характеристик насыпного грунта
Вы должны понимать, что характеристики любого грунта можно изменить искусственно. Как правило, все сводится к повышению его несущей способности и нивелированию пучинистых явлений:
- дать время грунту для самоуплотнения. Вариант не самый быстрый, зато экономичный;
- уплотнить насыпной грунт спецтехникой;
- достаточно дорогие способы подразумевают упрочнение основания путем его цементации, силикатизации и других технологий обработки;
- дренировать, утеплить основание для уменьшения глубины промерзания и понижения уровня грунтовых вод;
- при необходимости устраивают песчаные, гравийные и прочие подушки – осуществляют замену грунта в ситуациях, когда необходимо строить фундамент на просадочных грунтах;
- крайний вариант – использование свайного фундамента, подошва которого залегает ниже пласта насыпного грунта
Выбор фундамента при строительстве на насыпном грунте
Учитывая тот факт, что насыпные грунты относятся к группе сложных, при отсутствии опыта в расчете оснований лучше поручить строительство фундамента специалистам: они оценят грунт, смогут подобрать оптимальный вариант фундамента. По крайней мере, серьезные компании дадут гарантию на выполненные работы. Если же решили все делать своими руками, то варианты фундаментов могут быть следующие:
- плитный фундамент, который позволяет использовать все пятно застройки, создать максимальную площадь подошвы и обезопасить дом от неравномерных деформаций. Плита – удовольствие дорогое, требует тщательного армирования фундамента, что закономерно повышает стоимость монолита;
- устройство ленточного фундамента требует серьезного анализа грунта. Не поленитесь выкопать пару шурфов и оценить состояние пластов насыпной почвы. После проведения расчетов, можно задумываться над возведением либо мелкозаглубленной, либо заглубленной ниже ГПГ жесткой железобетонной ленты. Стоит отметить, что возведение ленты более трудоемкое, нежели заливка плиты;
- не стоит пренебрегать использованием столбчатого (свайного) фундамента. Чаще всего такой вариант используют на насыпном грунте, который уже успел уплотниться и на определенной глубине приобрел достаточную несущую способность. Можно строить такие опоры и при условии, что известна толщина слоя насыпного материала, заглубляя сваи в толщу «родного» грунта
Получается, что практически любой тип фундамента можно строить на насыпном грунте. Единственно, нужно предусмотреть величину усадки и выбрать вариант, при котором местные деформации не приведут к нарушению целостности фундамента. Конечно, при условии, что насыпной материал был планово засыпан и уплотнен в вашем присутствии, все работы по устройству фундамента упрощаются и можно спрогнозировать будущие изменения, происходящие в толще почвы.
Как зависит несущая способность грунта от глубины заложения фундамента
ВАЖНО: значенияR0, приведенные в таблице, определены для фундаментов шириной 1 м и глубиной заложения 2м. При изменении ширины и глубины заложения фундамента, расчетное сопротивление (R) вычисляется по формулам:
- при глубине заложения менее 2 м:
R = R0 * [1 + k1*(b – 100)/100] * (d+200)/2*200
- при глубине заложения более 2 м:
R = R0 * [1 + k1 *(b – 100)/100] + k2*g*(d – 200), где
Коэффициент k1 равен: 0,125 — для оснований из крупнообломочных и песчаных грунтов, кроме пылеватых песков; 0,05 – из пылеватых песков, супесей, суглинков и глин;
Коэффициент k2 равен: 0,25 — для оснований из крупнообломочных и песчаных грунтов; 0,2 – из супесей и суглинков; 0,15 – из глин;
g- удельный вес грунта, расположенного выше подошвы фундамента, кг/см3;
b- ширина фундамента, см. Если подошва фундамента имеет круглое сечение или сечение правильного многоугольника площадью А, то ширина фундамента определяется по формуле b=квадратный корень из А;
d– глубина заложения фундамента, см.
Исследование грунта
Исследования состояния грунта важный этап в подготовки к монтажу фундамента. Так, лучше всего обратиться к помощи специализированных компании, оказывающих данные услуги на профессиональной основе. Однако, первичные работы можно провести и самостоятельно — воспользовавшись ориентировочным методом исследования и анализа грунта. Рассмотрим поэтапно:

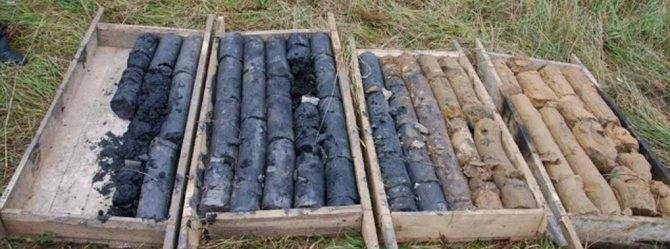

Для извлечение проб грунта необходим бур
Важно помнить, что от этажности будущего здания зависит глубина на которую нужно проделать лунку.
Так, для одноэтажного дома — это 2-3 метра, для двухэтажного дома — 3-4 метров. Однако, если планируется укладка глубокого фундамента для подвала или цокольного этажа, то бурение самостоятельно выполнить не получиться, так как в этом случае глубина будет соответствующая.
Возникает другой вопрос: достаточно ли одного шурфа? Однозначно нет и это объясняется просто
Фундамент будет залегать на достаточной глубине и в разное время года на него будет воздействовать мороз или влага, что в свою очередь может привести к образованию трещин, сколов, дыр как на самом фундаменте, так и на стенах сооружения.
Как бы не было зафиксировано в СниПах о том, что для небольших одноэтажных достаточно 1-2 шурфов, лучше всего заложить 4-5 для надежности.
На первый взгляд нельзя сразу сказать, какие сюрпризы может скрываться в себе грунта на участке, для этого проводится анализ почвы с каждых 30-40 см шурфа до предельной глубины промерзания грунта. Чтобы определить тип почвы, имеющийся на отведенном под застройку участке, вам необходимо пробурить по периметру площадки 3-4 шурфа глубиной на 2 метра и визуально осмотреть извлекаемую из скважины породу.
- Глинистая почва — имеет желтоватый либо темно-коричневый цвет. При высокой влажности пластична, позволяет слепить шарик, при сдавливании формирующий ровную, без трещин, лепешку. При низкой влажности имеет повышенную твердость, валун из глины сложно раздавить ногой. Сухая глина — оптимальная для строительства фундаментов порода, обладающая высокой грузонесущей способностью, однако строительство на влажной глине чревато проблемами из-за пучения грунта. Несущая способность сухой глины — до 6 кг/см2, влажной — 1-3 кг/см2;
- Суглинок — почва, имеющая низкую плотность. В составе содержит 30-35% глины и пылеватые (мелкофракционные) пески. Слепленная из суглинка лепешка имеет множество трещин по краям. Суглинок, из-за низкой грузонесущей способности может давать осадку, а наличие в составе пылеватых частиц обуславливает высокую склонность породы к пучению. Несущая способность сухого суглинка — 3 кг/см2, влажного 1-2.5 кг/с2;
- Супесь — почва, обладающая минимальной пластичностью (песок и 10% глины). Имеет характерный желтоватый либо рыжий цвет, крошится и рассыпается даже во влажном состоянии. Несущая способность сухой супеси — 3 кг/см2, влажной — от 0.7 до 2 кг/см2;
- Пылеватый песок — мелкофракционные частицы, визуально напоминающие пыль. Фракции менее 0.1 мм в диаметре, грузонесущая способность в сухом виде — 3 кг/см2, влажном — 1 кг/см2;
- Средний песок — размер фракций 0.1-1 мм, несущая способность сухого песка — 4 кг/см2, влажного — 1 кг/см2;
- Крупный песок — имеет фракции 0.1-2 мм. в диаметре, размер которых схож с зернами проса. Несущая способность крупного песка не зависит от насыщенности влагой, она всегда составляет 4-5 кг/см2;
- Гравелистый песок — обломочная порода, содержащая частицы гравия размером до 5 мм. в диаметре. Имеет постоянную грузонесущую способность в 5 кг/см2.
Рис: Разные виды грунта
Стоит понимать, что проектировать фундамент на основе характеристик грунта, определенных кустарным методом, не подпишется ни одна серьезная проектировочная организация, поскольку самостоятельно выявить фактическую плотность грунта, от которой сильно зависит грузонесущая способность породы, невозможно.
Важно: чтобы избежать проблем в дальнейшем, рекомендуется рассчитывать фундамент исходя из усредненной грузонесущей способности любого типа сухой почвы в 2 кг/см2.Может быть интересным:
