Испытания
Если до настоящего момента все выполнялось своими руками, на этом этапе лучше пригласить слесаря ЖРЭУ. Перекрыв краны «американки», можно открыть соединительный кран. Открытие обратной трубы лучше доверить слесарю.
При отсутствии течи в местах соединения можно будет открыть кран на батареях и закрыть обводной кран. Теплоноситель начнет поступать в систему отопления. Для стравливания воздуха стоит воспользоваться краном Маевского.
Как только отопительный контур во всех комнатах прогреется, слесарь откроет прямую трубу. Это восстановит давление в системе. Можно считать, что контрольные испытания завершены. Если монтаж был выполнен правильно, в квартире будет комфортно при минимальных затратах.
Зона монтажа радиаторов
Стандартный вариант установки батарей подразумевает размещение приборов под окном. Это нужно для отсекания холодного потока воздуха, который попадает из оконного проема в помещение. За счет поднимающихся тепловых струй холод не попадает в дом, на стеклах не оседает конденсат. Основное правило – батарея должна занимать до 70% ширины оконного проема, только в этом случае гарантировано отсутствие сквозняков и конденсата.
Что еще нужно учитывать, определяя зону монтажа батареи:
- от пола до нижнего коллектора не более 120 мм – так обеспечивается циркуляция теплого воздуха на уровне пола и ногам не будет холодно;
- от подоконника до верхнего коллектора не более 120 мм – это нужно для огибания тепловыми потоками выступа подоконника и подъема вдоль стекла окна, чтобы просушивать конденсат;
- от стены до батареи не менее 50 мм, чтобы обеспечить возможность беспрепятственной циркуляции воздуха от задней стенки радиатора.
Разметка стены под кронштейны
Алгоритм разметки для радиаторов до 10 секций. Два кронштейна вверху по краям, один внизу посередине.
- Измерить длину оконного проема, отметить на стене точку середины (под подоконником).
- Провести из отмеченной точки вертикальную линию вниз до пола.
- Отметить точку (А) на вертикальной линии на расстоянии 10 см от подоконника.
- Провести горизонтальную линию через отмеченную точку (А).
- Измерить на радиаторе расстояние между местами крепежа верхних кронштейнов.
Фото 3. Выбор места на стене, где будет располагаться радиатор, определение способа крепежа верхних кронштейнов.
- Отложить по обе стороны от точки (А) на горизонтальной линии отрезки длиной, равной половине расстояния на радиаторе.
- Отложить на центральной вертикальной линии отрезок от точки (А) вниз длиной 50 см- место установки нижнего кронштейна.
- Просверлить отверстия под кронштейны. Дрель держать строго горизонтально, чтобы сверло в стене не ушло вбок.
- Забить дюбеля, вкрутить кронштейны на требуемое расстояние от стены.
Где будем размещать?
Обычно радиаторы размещают там, где ожидается наибольшая потеря тепла в квартире. Как правило, это зона под окном или со стороны угловой стены дома. Даже если квартира расположена в хорошо утепленном доме и укомплектована стеклопакетами, окно – это то место, где в холодное время года будет наименьшая температура воздуха.
Выбор оптимального места для радиатора
Если не поставить радиатор под окном, то холодный воздух, проникающий снаружи, будет постепенно опускаться вниз и распространяться по полу. Из уроков физики мы знаем, что теплый воздух движется вверх. Значит, отходя от батареи и поднимаясь к потолку, он будет создавать своеобразный барьер для холодного потока с улицы. Согласно рекомендациям СНиПа, размер батареи должен занимать не менее 70 % от окна, в противном случае теплый воздух не создаст нужного барьера.
При слишком коротких батареях, может произойти ситуация, когда по бокам будут образовываться холодные зоны. В итоге, в помещении будет низкая температура даже при мощном радиаторе. Как видите, не всегда только мощность батареи обеспечивает комфортный микроклимат в квартире.
3 Монтаж радиаторов отопления – подключаем правильно
Чтобы батареи были установлены правильно, требуется добиться горизонтального их расположения. Для полного слива воды с радиаторов в конце отопительного сезона многие устанавливают батареи с небольшим наклоном в сторону трубы обратки
Очень важно соблюдать расстояние радиаторов от поверхностей. Так, например, батареи необходимо располагать не ближе 8–10 см до подоконника
Зазор между полом и радиатором должен быть 8–12 см. Расстояние до стены требуется делать не менее 5 см.
До того как начать устанавливать батареи необходимо произвести обработку стены. Для этого потребуется совершить штукатурные работы. Надо стены выровнять и подготовить их к финальной отделке. По завершению для спуска воздуха на все радиаторы ставят клапаны. Затягивать их необходимо с усилием не более 12 кг. Очень удобен для такой цели динамометрический ключ. Он позволит с определенным зажимом аккуратно затянуть все клапаны.
Прежде чем зафиксировать радиаторы, требуется установить заглушки, прокладки и пробки. Также не помешает размещение терморегулирующей арматуры. Обязательно нужно помнить, что не разрешается зачищать поверхность, которая контактирует с уплотнительными прокладками. Поскольку из-за нарушения этого правила может быть протечка, так как при стыке таких элементов герметичность будет отсутствовать.
Для того чтобы радиаторы закрепить на стене, потребуются кронштейны. Их фиксацию осуществляют при помощи дюбелей. Обязательно нужно сделать правильные замеры расположений кронштейнов, поскольку радиаторы должны вешаться на крюки между секциями. При правильном размещении коллекторы батарей войдут в кронштейны. После этого обязательно надо проверить расположение радиаторов при помощи уровня. По завершению можно заняться подсоединением отопительной системы к стояку.
В случае если в системе обогрева решили применить шаровые краны, то не забывайте, что герметичности в таком случае очень тяжело добиться. Работу с такой деталью поручить лучше профессионалам. В качестве замены возможно применение обычного вентиля для радиаторов. Они очень удобны в работе. За протекание при их использовании беспокоится не стоит.
При использовании однотрубной системы обогрева понадобится применение байпаса. Если такую деталь не установить, то стояк будет парализован в случае закрытия крана отопительной системы. Чтобы уменьшить потери тепла, лучше сделать теплозащиту стен. Для этого потребуется фольга, которая будет отражать от батарей тепло назад в помещение. Также для повышения теплового эффекта вместе с таким материалом можно использовать теплоизоляцию. Такой «пирог» не даст теплу выходить на улицу.

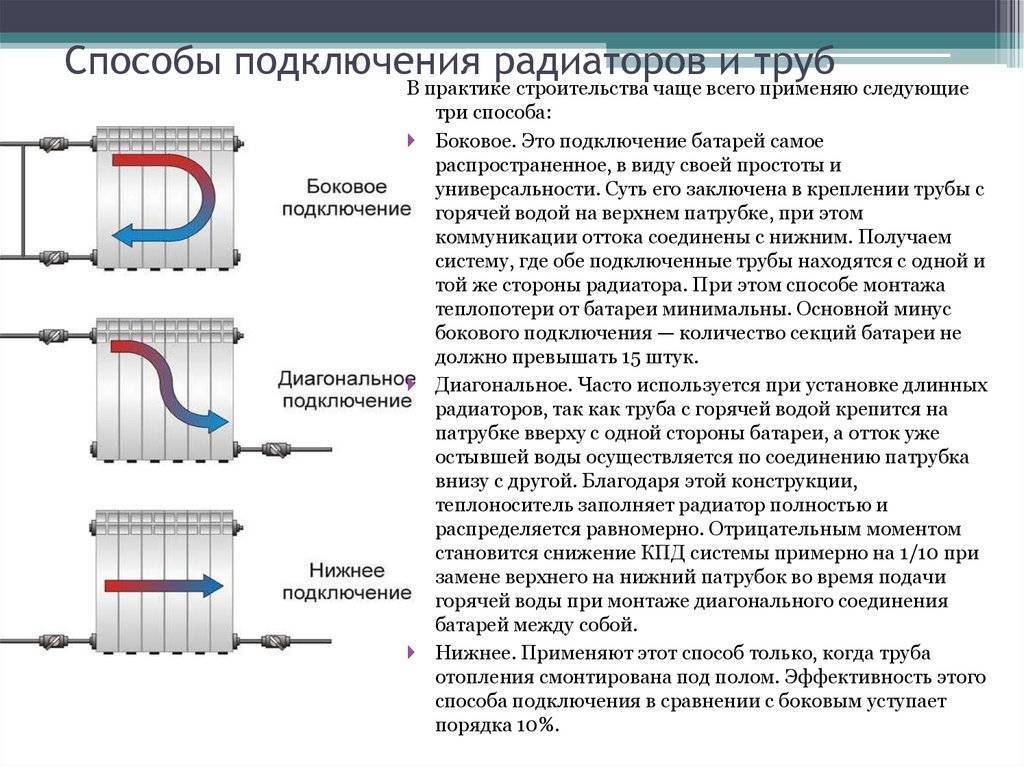

Варианты подключения радиаторов
Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:
В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.
Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.
Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.
Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.
Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.
Теплопотери зависят от выбора способа подключения радиатора
Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.
Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.
А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.
Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.
Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.
Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.
На фото пример диагонального способа установки радиатора в загородном доме
Порядок действий при этом будет следующим:
- Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
- Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
- Крепим кронштейны.
- Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).
Внимание: Обычно два переходника имеют левую резьбу, и два – правую!
- Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
- Прикручиваем краны шарового типа к местам соединения с трубопроводом.
- Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
- Производим опрессовку и пробный пуск воды.
Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.
Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.
Как вам статья?
Мне нравитсяНе нравится

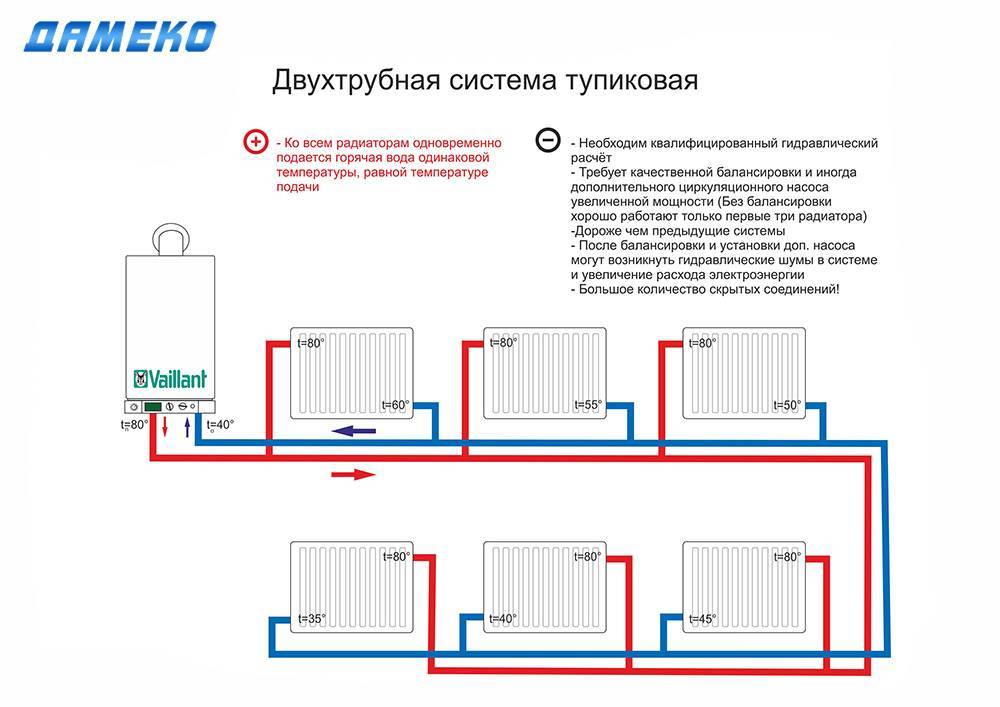

Двухтрубные отопительные системы
Внутри двухтрубного контура теплоноситель движется по двум отдельным трубопроводам. Один из них используется для подающего потока с горячим теплоносителем, а другой – для обратного потока с остывшей водой, который движется по направлению к нагревательному баку. Таким образом, при монтаже радиаторов отопления с нижним подключением или любым другим типом врезки, все батареи прогреваются равномерно, поскольку в них поступает вода примерно одинаковой температуры.
Стоит отметить, что двухтрубный контур при подключении батарей с нижней подводкой, а также при использовании других схем, является наиболее приемлемым. Дело в том, что подобный тип подключения обеспечивает минимальное количество теплопотерь. Схема циркуляции воды может быть как попутной, так и тупиковой.
Некоторые владельцы частных домов полагают, что проекты с двухтрубными видами подключения радиаторов обходятся намного дороже, поскольку требуется больше труб для их осуществления. Однако если разобраться более детально, то окажется, что их стоимость не намного выше, чем при обустройстве однотрубных систем.
Дело в том, что однотрубная система предполагает наличие труб с большим сечением и радиатора больших размеров. В то же время, цена более тонких труб, которые требуются для двухтрубной системы, намного ниже. Кроме того, в конечном итоге излишние затраты окупятся за счет более качественной циркуляции теплоносителя и минимальных теплопотерь.
При двухтрубной системе используется несколько вариантов, как подключить алюминиевые радиаторы отопления. Подключение может быть диагональным, боковым или нижним. При этом допускается применение вертикальных и горизонтальных стыков. С точки зрения эффективности, оптимальным вариантом считается диагональное подключение. При этом тепло равномерно распределяется по всем отопительным приборам с минимальными потерями.
Боковой, или односторонний, способ подключения с равным успехом применяется и в однотрубных, и двухтрубных разводках. Его главное отличие в том, что подающий и обратный контур врезаются с одной стороны радиатора.
Боковое подключение часто используется в многоквартирных домах с вертикальным подающим стояком
Обратите внимание, что перед тем, как подключить радиатор отопления с боковым подключением, на нем необходимо установить байпас и кран. Это позволит свободно снять батарею для промывки, покраски или замены, не отключая систему целиком
Примечательно, что эффективность односторонней врезки максимальна лишь для батарей на 5-6 секций. Если длина радиатора намного больше, при таком подключении будут существенные теплопотери.
О специальных радиаторах, рассчитанных на нижнюю схему подключения
Как уже отмечалось ранее, сегодня продаются специальные батареи с нижним подключением. Конструкция у них такова, что обеспечивается оптимальная теплоотдача. Радиаторы состоят из пары стальных пластин, соединенных друг с другом при помощи сварки, благодаря чему образуются технологические каналы для движения рабочей жидкости. Пластины покрыты лаком в два слоя для качественной защиты от коррозии.
Биметаллические радиаторы Титан (Marek) 500/96 с нижним подключением
Чтобы подключить радиатор своими руками, необходимо подготовить:
- Г- или Т-образные трубки;
- строительный уровень;
- узлы мультифлекс;
- ФУМ ленту;
- теплоизоляцию;
- труборез;
- гайки в требуемом количестве.
Желательно, чтобы нижнее подключение батарей было произведено еще на ранних этапах ремонта квартиры/дома, ведь трубы в таком случае прокладываются внутри пола (или стены). Учтите это, планируя устройство бетонной стяжки пола.
Подключать радиатор лучше на ранних этапах ремонта
Если трубы по той или иной причине невозможно проложить в пол, то в будущем их можно будет закрыть плинтусом или гипсокартонным коробом.
Плинтус для труб радиаторной разводки
Мастер-класс. Подключаем радиатор от пола, используя Г-образные трубки
Г-образная трубка
Шаг 1. Монтаж начинается с установки ниппеля.
Установка ниппеля
Шаг 2. Затем устанавливается блок шаровых кранов.
Установка блока шаровых кранов
Шаг 3. Надевается резьбозажимное соединение на Г-образную трубку.
Надевается резьбозажимное соединение
Шаг 4. Теперь Г-образная трубка развальцовывается с помощью инструмента.
Г-образная трубка развальцовывается с помощью инструмента
В результате резиновое уплотнение уже не сползает с трубки в евроконус.
Теперь уплотнение не сползает с трубки
Шаг 5. Трубки устанавливаются в фиксирующий уголок.
Установка трубок в фиксирующий уголок
Шаг 6. Далее трубки заводятся в блок шаровых кранов и наживляются.
Наживление трубок
Шаг 7. Отмечается отверстие под крепление фиксирующего уголка, после чего трубки демонтируются.
Отмечается будущее отверстие Демонтаж трубок
Шаг 8. По разметке в полу сверлится отверстие.
В полу сверлится отверстие
В комплект с фиксирующим уголком входят дюбель и саморез. Дюбель забивается в проделанное отверстие.
Дюбель и саморез Дюбель забивается в отверстие
Шаг 9. Г-образные присоединительные трубки устанавливаются обратно и фиксируются к перекрытию.
Фиксация Г-образных трубок
Шаг 10. Берется труба и подсоединяется к Г-образным присоединительным трубкам. Теплоизоляция на трубе отодвигается минимум на 2 длины надвижной гильзы. Затем гильза фиксируется.
Труба для системы отопления Теплоизоляция отодвинута на 2 длины гильзы Фиксация гильзы
Шаг 11. Выполняется соединение. Конец трубы развальцовывается.
Используется насадка зеленого цвета Развальцовка трубы Трубы подсоединены
Шаг 12. Трубы крепятся к перекрытию при помощи дюбель-крюков с шагом 50 см. Благодаря этому трубы не всплывут при заливании стяжки.
Трубы крепятся к полу дюбель-крюками
Ключевые моменты нижнего подключения
Итак, мы выяснили, что данная схема позволяет прятать трубы с видных мест и используется преимущественно в частных домах. Подключенные к радиатору трубы идут в пол, из-за чего освобождается немного места, а само помещение выглядит более аккуратно, благородно. Сегодня можно приобрести 2 типа батарей с таким подключением – это панельные и стальные приборы.

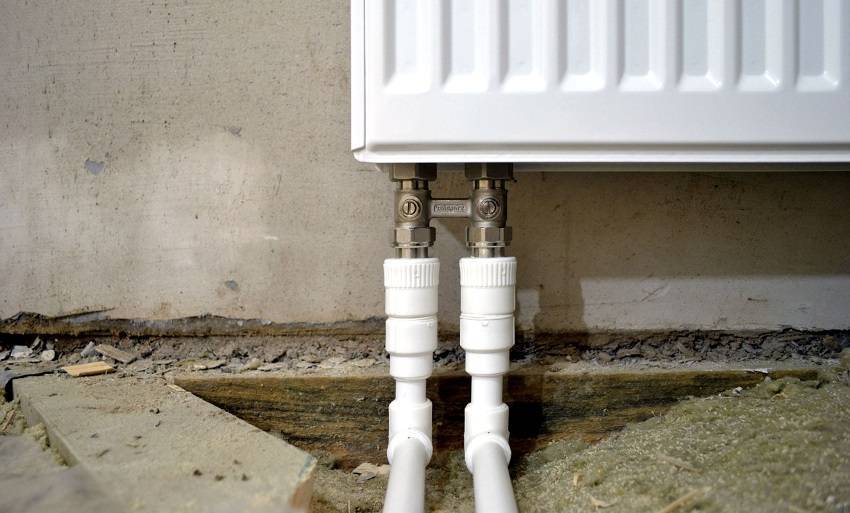

Нижнее подключение радиатора
Они могут иметь как 1, так и 3 нагревательные панели. Чем их больше, тем теплее будет в комнате, а потому при выборе приборов необходимо учитывать площадь, нуждающуюся в обогреве.
Двухтрубная система отопления
Это разводка с парой трубопроводов, по одному из которых поступает теплоноситель, по второму уходит обратка. Магистраль подходит к каждому радиатору, обеспечивая стабильную температуру теплоносителя. Это называется параллельным подключением и позволяет регулировать интенсивность подачи носителя путем монтажа терморегулятора на батарею.
К недостаткам относят значительные затраты – потребуется в два раза больше труб, запорной арматуры, прочих элементов. Но этот минус нивелируется простотой балансировки и возможностью экономить. Например, в частном доме можно снизить температуру теплоносителя на период, пока никого не будет дома, что снизит расходы на топливо.
1 Виды обогревательных систем
Чтобы должным образом установить радиаторы нагрева. требуются практические навыки и теоретические знания. Поскольку даже незначительные погрешности при монтаже могут привести к проблемам во время эксплуатации системы обогрева. Поэтому, во избежание негативных последствий, соблюдайте инструкции подсоединения радиаторов.
Среди систем отопления можно выделить двухтрубные и однотрубные. Что касается первого вида, то такая система нагрева чаще всего используется в частных домах. К положительным качествам относится то, что в таком виде отопления режим температуры можно регулировать. Особенность работы двухтрубной системы нагрева состоит в том, что циркуляция нагретой воды проходит по одной трубе. По другой трубке осуществляется движение уже остывшего теплоносителя.
Во многих квартирах реализована однотрубная система обогрева. В таком варианте горячий теплоноситель подается в систему сверху вниз. От этого нижние этажи всегда будут получать в батареи остывшую воду. К недостатку однотрубной системы относится то, что нет возможности осуществить температурную регулировку. Это можно реализовать только при помощи дополнительных специальных компонентов, которые стоят недешево.
Требования к месту расположения радиатора в частном доме
Радиаторы нужно устанавливать в местах наибольших теплопотерь в доме (оконные проемы и входные двери).
Как правило, приборы отопления устанавливаются под каждое окно жилища и в прихожей на стене, рядом с входной дверью дома, в качестве тепловой завесы и сушилки мокрых вещей.
Для максимальной отдачи тепла прибором отопления имеются следующие оптимальные расстояния от радиатора:
- До пола 8-12 см;
- до подоконника 9-11 см;
- до стены 5-6 см;
- выступание радиатора за подоконник 3-5 см (чтобы тепло от радиатора обогревало оконный блок).
Требования к конструкции стены и пола:
- Стена, на которой будет крепиться отопительный прибор, должна быть оштукатурена.
- При креплении к гипсокартонной стене в ней предварительно устанавливают армирующий каркас из бруса.
- Напольные крепления для радиатора устанавливаются на чистовой пол.
Инструмент для установки:
- Дрель или перфоратор,
- Сверло 10 мм,
- Молоток,
- Шуруповерт для завинчивания саморезов при использовании угловых кронштейнов,
- Уровень строительный с ватерпасом или лазерный,
- Карандаш,
- Рулетка,
- Накидной радиаторный ключ из пластика,
- Ключ для американки.
Варианты нижней подводки
Таких всего два, ознакомимся с особенностями каждого из них.
Таблица. Варианты нижней подводки труб.
| Наименование, фото | Краткое описание |
|---|---|
| Односторонняя | Обе трубы в таком случае подключаются с одной стороны. Горячий теплоноситель поступает через верхнюю пробку, а охлажденный отводится через нижнюю. |
| Разносторонняя | Вход и выход, как можно догадаться из названия, находятся с разных сторон. Данный вариант подводки идеален для индивидуальных отопительных систем. Вариант хорош тем, что горячая вода может поступать в любом направлении, плюс протяженность подачи и «обратки» здесь меньше. |
Виды узлов подключения
Н-образный узел, расположенный снизу, облегчает процесс настройки, перекрытия радиаторов и слива из них теплоносителя. В зависимости от типа контурной арматуры существует несколько разновидностей конструкций.
Однотрубные
Выбирать систему подключения с 1 или 2 трубами нужно исходя из площади помещения Теплоноситель двигается по магистрали на приборы отопления. Вследствие падения температуры воды батарея хорошо прогревается только в первой цепи, последние остаются холодными. Для выравнивания разницы температур применяется байпасная разводка. Система термокомпенсации делит входные потоки на две части. Одна направляется на радиаторные устройства и начинает нагревать корпус. Вторая в этот момент двигается к следующему прибору.
Двухтрубные
Радиаторы прогреваются равномерно без байпаса. При наличии нижнего узла применяется конструкция «бинокль» в виде фитингов с кранами регулировки и закрытия. Один патрубок выводится на подачу, второй – на обратку.
Комбинированные
Магистраль с байпасным каналом внутри применяется в однотрубной и двухтрубной разводке. На теплотрассе из одной трубы байпас немного приоткрывается, из двух – полностью закрывается.
Разновидности вертикальных радиаторов с нижним подключением
Разновидностей радиаторов, выпускаемых для монтажа на нижней подводке, не так много, речь идет преимущественно:
- о панельных батареях;
- стальных;
- композитных (декоративных).
Стальные отопительные батареи нижнего подсоединения компактны, они наиболее долговечны, в их соединениях меньше образуется ржавого осадка.
Для монтажа панельных радиаторов нужно термостатическое оборудование с узлами подключения. Количество секций влияет на темп обогрева комнаты. Небольшое помещение можно обогревать посредством 5-6 секций, для большой площади их нужно в 2-3 больше. Желательно системы обогрева монтировать у противоположных стен. Это создаст условия для равномерной циркуляции прогретого воздуха.
Теплоноситель должен беспрепятственно попадать в последнюю секцию
Теплоноситель должен беспрепятственно попадать в последнюю секцию, поэтому очень важно все присоединить правильно, каким бы способом ни монтировали батарею. Однако если были проблемы с неполным прогреванием и завоздушиванием старых радиаторов, их нужно устранять во время монтажа, возможно, даже переварить весь контур секций алюминиевых радиаторов в отдельной комнате. Старые чугунные блоки выпускали с 4-м отверстиям, что было удобно делать расчет батарей для всех типов подводки
В современных моделях могут быть 2-3 входа, поэтому они не всегда соответствуют для замены старых батарей
Старые чугунные блоки выпускали с 4-м отверстиям, что было удобно делать расчет батарей для всех типов подводки. В современных моделях могут быть 2-3 входа, поэтому они не всегда соответствуют для замены старых батарей
Переваривание труб решит эту проблему, но важно не сделать «холодных» зон. Для этого нужна большая мощность радиаторов и грамотно спланированная схема с равномерным распределением подачи теплоносителя и обратки. Нарастить блоки обогрева большим количеством секций довольно сложно
Поэтому лучше установить сразу радиаторы нужного объема, даже с небольшим запасом, регулируя температуру теплоносителя. Это проще, чем искать дополнительный способ обогрева помещения, особенно с холодными угловыми стенами
Нарастить блоки обогрева большим количеством секций довольно сложно. Поэтому лучше установить сразу радиаторы нужного объема, даже с небольшим запасом, регулируя температуру теплоносителя. Это проще, чем искать дополнительный способ обогрева помещения, особенно с холодными угловыми стенами.
Схемы подачи и отвода однотрубных систем обычно скрыты под полом
Схемы подачи и отвода однотрубных систем обычно скрыты под полом, за плинтусами, в стяжке, под ламинатом в керамзите. Поэтому панели на нижнем контуре смотрятся как размещенные в наиболее удобных местах стен. Это дает больше возможностей для решения дизайнерских задач без ущерба отоплению частного дома, особенно когда нужны радиаторы отопления эстетичного вида.

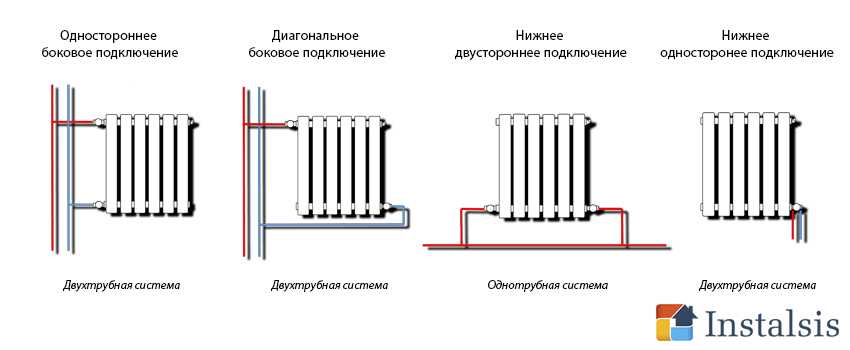

Особенности схем подключения
Можно выделить несколько разновидностей систем подсоединения, которые имеют свои особенности и могут использоваться в конкретных ситуация. Это однотрубная, двухтрубная, боковая, диагональная, нижняя система отопления. Рассмотрим каждую разновидность в отдельности.
Однотрубная система отопления
Теплая вода передается от котла по верхнему уровню и стекает вниз к приборам. Эта система чаще всего используется в многоквартирных домах. Главным недостатком работы такого типа является отсутствие возможности самостоятельно установить подходящую температуру без использования дополнительных элементов.
Кроме того, пока теплоноситель в виде воды, пара или другого вещества достигнет конечной точки, он успевает сильно остыть. Поэтому дальние комнаты или последние этажи могут неравномерно прогреваться.
Двухтрубная система отопления
В данной системе применяется два типа труб: по первой движется горячий теплоноситель, а вторая отводит остывшее вещество обратно к котлу для повторного нагревания. Соединение радиаторов отопления осуществляется параллельно и независимо друг от друга. Такая система лучше всего подходит для частных домов и коттеджей. Главной особенностью является постоянное поддержание одинаковой температуры во всех радиаторах без перепадов.
Боковое присоединение батарей
Это самый распространенный вариант, используемый в любых сооружениях. Боковое подключение батарей для отопления осуществляется таким образом, чтобы горячая труба поступала в верхний патрубок, а трубка с холодной водой уходит к котлу через нижний патрубок. Такой метод обладает максимальным показателем тепловой отдачи, но при перемещении подачи воды мощность может упасть на 8-9%. Боковое подключение труб радиаторов отопления осуществляется по самой простой схеме.
Особенности нижнего подключения
Такой вариант менее распространен, так как используется только при желании скрыть батарею от глаз. Это выглядит красиво, но со стороны эффективности не самый лучший выбор. С такой системой тепловая отдача будет примерно на 10% ниже, что скажется на температуре в помещении. Поэтому ее лучше не использовать для жилых домов, расположенных в зоне сурового климата или на верхних этажах многоквартирного дома.
Диагональная схема подключения
Подключение батарей отопления таким методом используется для длинных радиаторов. Такая схема подключения равномерно прогревает оборудование на всей длине. Труба с горячим теплоносителем подключается к верхнему патрубку, а отводящая к нижнему, но с другого бока. Подключение должно обязательно осуществляться именно таким методом, при обратной схеме тепловая отдача может упасть примерно на 12%.
Процесс сборки радиатора
- Очистить резьбу в отверстиях радиатора. Проверить на свинчиваемость футорки, заглушку, кран Маевского.
- У каждой футорки, заглушки, крана Маевского удалить имеющиеся в составе резиновые прокладки. Вместо них целесообразно использовать паковку льном (прокладки при перекосе, перетяжке могут привести к протечкам).
- Сплести из пряди льна косичку или жгут длиной 30-40 см диаметром приблизительно 1 мм.
- Намотать косичку из льна на то место футорки, где находилась прокладка (сформовать подобие прокладки из льна). Косичку наматывать по часовой стрелке для футорки с правой резьбой и против часовой – для левой резьбы. Направление намотки – от торца футорки по направлению к резьбе. Лен должен полностью заполнить все пространство от торца футорки до резьбы (резьбовую проточку).
- Пальцами уплотнить намотанную косичку (сформовать аккуратное кольцо), смазать Унипаком.
- Завинтить от руки детали в соответствующие отверстия радиатора, затем докрутить накидным ключом до упора. Прокладка из льна должна уплотниться и полностью заполнить все пространство между торцами детали и радиатора.
- Очистить салфеткой место установки от излишков пасты.
Важно! На саму резьбу футорок лен не наматывать! Лен выполняет функцию прокладки между футоркой и торцом батареи. Не использовать силикон для смазки льна
Силикон не дает льну разбухать в воде и герметизировать соединение.
