Обогреватель из галогеновой лампы

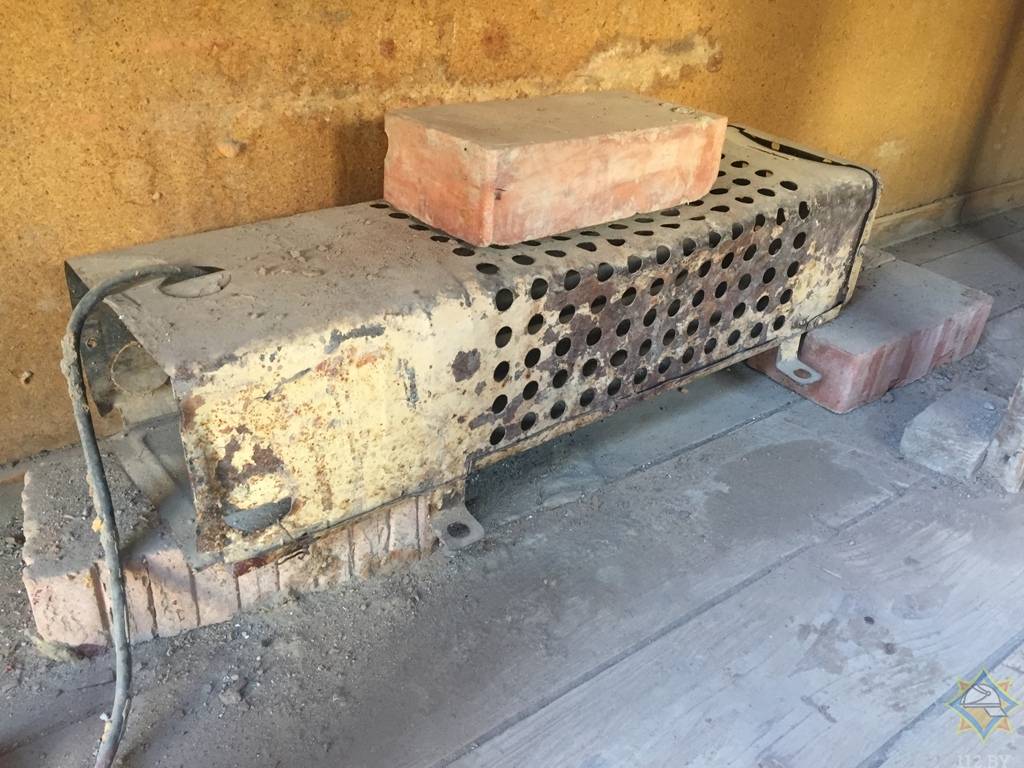

Простейшая печка собирается на основе всего одной галогеновой лампы мощностью 1квт.
Для этого вам понадобятся три вещи:
герметичная металлическая емкость или бочка из оцинковки, бидон и т.п.
кирпич
галогенка мощностью 1000Вт
Помещаете эту лампу внутри емкости на кирпич и закрываете, если можно так выразиться ”поддувало”.
Температура нагрева поверхности стенок при размерах емкости 400*400*600мм, будет доходить до 80 градусов. Максимальная температура теплых полов и то не превышает 30С.
Восемьдесят – это безусловно многовато, поэтому лучше взять одну галогенку на 500Вт или включить две последовательно по 1квт. Нагрев стенок печки при этом будет оптимальным – 60 градусов.
Для фиксации лампы, используйте специальный керамический патрон-держатель.
Именно керамический. Кирпич на котором лежит этот ”зверь”, разогревается до 300 градусов!
Как понимаете, провода для подключения, должны быть термические.
Если открыть ”поддувало” такого обогревателя, то картинка изнутри будет напоминать миниатюрный ядерный реактор, с одним единственным топливным элементом – галогенкой лежащей на кирпиче.
Причем из-за небольшой мощности, подключается это все через обычную розетку с вилкой. Вы будете в шоке, сколько тепла способна излучать такая конструкция.
На ней кстати, очень удобно сушить одежду и обувь.
Виды греющих кабелей для водопровода
Есть два вида нагревательных кабелей — резистивные и саморегулирующие. В резистивных использовано свойство металлов при прохождении электрического тока нагреваться. В обогревающих кабелях этого типа греется металлический проводник. Их характерная черта — они выделяют всегда одинаковое количество тепла
Неважно на улице +3°C или -20°C греться они будут одинаково — на всю мощность, следовательно, потреблять будут одинаковое количество электроэнергии. Чтобы уменьшить расходы в относительно теплое время, в системе ставят датчики температуры и терморегулятор (такие же, как используют для электрического теплого пола)
Строение резистивного кабеля
Резистивные обогревательные провода при укладке не должны пересекаться или располагаться один возле другого (вплотную). В таком случае они перегреваются и быстро выходят из строя. Внимательно следите за этим моментом в процессе монтажа.
Стоит еще сказать, что резистивный греющий кабель для водопровода (и не только) бывает одножильным и двухжильным. Чаще используются двухжильные, хоть они и дороже. Разница в подключении: у одножильных должны к электросети подключаться оба конца, что не всегда удобно. Двухжильные на одном конце имеют заглушку, на втором — закрепленный обычный электрический шнур с вилкой, который включается в сеть 220 В. Что еще надо знать? Резистивные проводники нельзя резать — работать не будут. Если купили бухту с более длинным чем надо отрезком — уложите его целиком.
Примерно в таком виде продают нагревательные кабели для водопровода
Саморегулирующиеся кабели — это металлополимерная матрица. В данной системе провода только проводят ток, а греется полимер, который находится между двух проводников. Этот полимер имеет интересное свойство — чем выше его температура, тем меньше тепла он выделяет, и наоборот, остывая, он начинает выделять больше тепла. Происходят эти изменения независимо от состояния соседних участков кабеля. Вот и получается, что он сам регулирует свою температуру, потому его так и назвали — саморегулирующийся.
Сборка газового обогревателя своими руками
Не менее востребованным для домашнего пользования является самодельный экономный обогреватель без электричества, работающий на газу. Подобный прибор обеспечивает обогрев помещения за счет инфракрасного излучения и воздушной конвекции.
Чтобы изготовить газовый обогреватель, необходимо подготовить следующие материалы:
- газовую горелку и закрывающий вентиль,
- сито в форме полусферы,
- листовую оцинкованную сталь,
- металлическую сетку.
Схема сборки устройства для обогрева следующая:
- Из оцинкованной стали вырезается пара круглых заготовок, диаметр которых равен диаметру сита с небольшими выступами.
- К одной заготовке фиксируется газовая горелка на болты. Далее в противоположную сторону от установленной горелки загибаются выступы. К ним прикручивается сито так, чтобы закрыть горелку. В этом случае сито используется в качестве рассеивателя тепла.
- Металлическая сетка сгибается в форме цилиндра и фиксируется к выступам так, чтобы закрыть сито с горелкой. Крепежными элементами могут быть металлические заклепки. Визуально прибор похож на цилиндр, внутри которого установлена горелка, а поверх нее – сито и сетка.
- Сверху цилиндр закрывается второй стальной заготовкой с загибом выступом наружу. Далее к ним фиксируется верхняя часть конструкции.
- Готовый обогреватель подсоединяется газовым шлангом к баллону или централизованной линии газоснабжения.
Масляный радиатор
Работы по изготовлению любого электроприбора своими руками начинаются с расчета мощности и дополнительных показателей. Точно высчитать теплопотери будет довольно сложно, поэтому, чтобы определить мощность будущего обогревателя, рекомендуем воспользоваться упрощенной формулой.
Принято считать, что обогрев 10 кв. м помещения с 2,5-метровыми потолками потребует 1 кВт тепла. Безусловно, подобные расчеты дадут неточные показатели, но все же помогут сориентироваться. Приведенная ниже табличка облегчит расчеты мощности радиатора.
Второй не менее важный показатель — это сечение медных проводов, которыми обогреватель будет подключен в сеть. Как известно, через 1 кв. мм сечения такого провода можно пропустить ток силой 17 А. Чтобы рассчитать силу тока, которую потребляет бытовой электроприбор, вам понадобится следующая формула:
I = W / U, где W — мощность (Вт), U — напряжение.
Как применить эти знания на практике? Вам требует обогреть помещение, площадью 22 кв. м. Для этого нужен радиатор мощностью 2,2 кВт. Сила тока 10 А (I = 2200/220 = 10). А это значит, что сечение медного провода не менее 0.59 кв мм (S = 10 / 17).
Ниже приводим таблицу расчета сечения проводов, которая может оказаться полезной при работах с медным кабелем различного напряжения.
Прежде чем приступить к изготовлению масляного радиатора, позаботьтесь о наличии следующих инструментов, деталей, материалов:
- чугунная батарея,
- ТЭН со встроенной защитой от перегрева,
- минеральное (трансформаторное) масло,
- медный двужильный провод,
- вилка,
- пакля,
- стальная втулка,
- стальные уголки с полкой,
- дрель,
- паяльник,
- гаечный ключ,
- отвертка,
- нож,
- плоскогубцы.
Переходим к пошаговой инструкции по сборке масляного радиатора.
Необходимо подготовить рамку из стального уголка. В нее в вертикальном положении будет установлена батарея. Уголки или профильную трубу, из которой вы планируете собрать раму для масляного радиатора, режут на отрезки необходимой длины. Рамку с просверленными дрелью отверстиями собрать довольно просто — ее детали крепятся на болтах. Разборную конструкцию легко демонтировать и сложить в кладовку на хранение до следующего отопительного сезона, это очень удобно. Позаботьтесь о стальной втулке с двойной резьбой, которая необходима для крепления ТЭНа внутри батареи. Наружная резьба должна соответствовать резьбе в отверстии батареи, внутренняя — резьбе на ТЭНе. Опыт показывает, что найти готовую втулку, отвечающую всем параметрам, довольно сложно. Лучше изготовить ее под заказ у токаря. Переходник следует обмотать паклей или использовать фторопластовый уплотнитель — ФУМ-ленту. Захватите переходник гаечным ключом и ввинтите его в нижнее отверстие батареи. Следующий шаг — вставить в переходник ТЭН и завинтить его
Важно обмотать хвостовик ТЭНа уплотнителем для герметичности конструкции. К контактам ТЭНа следует припаять жилы провода, а к другому его концу присоединить электровилку с помощью отвертки. Позаботьтесь о том, чтобы все контакты были заизолированы
Открутите верхнюю заглушку батареи и залейте внутрь масло. Важно помнить, что при нагревании его объем увеличится на 15–20%. Прибор готов к эксплуатации. Если вы захотите сделать его более мощным, то во второе нижнее отверстие батареи можно поместить еще один ТЭН, который будет подключаться параллельно с первым
Позаботьтесь о том, чтобы все контакты были заизолированы. Открутите верхнюю заглушку батареи и залейте внутрь масло
Важно помнить, что при нагревании его объем увеличится на 15–20%. Прибор готов к эксплуатации
Если вы захотите сделать его более мощным, то во второе нижнее отверстие батареи можно поместить еще один ТЭН, который будет подключаться параллельно с первым.
Подводя итог, отметим, что масляный обогреватель удобно использовать и дома, и на даче. Есть у такого обогревателя два основных недостатка: это зависимость от электропитания и довольно высокое потребление электричества.
Предлагаем вам ознакомиться с видео, посвященным теме сборки масляного радиатора своими руками.
Последние статьи
03.07.2023
Гальванические ванны: технология и применение
22.06.2023
Changan: Ведущий китайский автомобильный бренд с глобальной репутацией
20.06.2023
Дизайн объекта под ключ: создание пространства, отражающего ваш стиль
15.06.2023
Мягкие стеновые панели и кровати: создание комфортного интерьера
15.06.2023
Системы очистки воды для коттеджей: Обеспечение чистой и безопасной воды для вашего дома
12.06.2023
Благоустройство могил: Сохранение памяти и уважение к ушедшим
11.06.2023
Подсветка и сохранение исторических зданий
08.06.2023
Пластиковые трубы и фитинги: эффективное решение для различных областей применения
Все статьи
Сборка самодельного инфракрасного обогревателя
Исходя из всего этого и нужно собирать наш обогреватель из лампочек. Переходим к практике.
Если ваша рабочая зона, которую требуется обогреть составляет 3-4м2, значит собирайте обогреватель мощностью 300Вт.
Для этого потребуется 6 ламп мощностью 150Вт. То есть, три последовательные пары, которые будут давать по 100Вт каждая.
Собираются они на раме из металлического или алюминиевого уголка.
Источники света и тепла в рамке нужно расположить по нижеприведенной схеме.
При этом расстояние между соседними лампочками подбирайте такое, чтобы можно без проблем заменить сгоревший экземпляр на новый. Даже через сто лет.
Зазора между колбами в 1см для этого будет достаточно. Части рамы между собой соединяете болтами или заклепками.
Далее внутри нее потребуется закрепить две алюминиевые полоски, на которые будет садиться рефлектор или отражатель. Данные полоски придадут жесткость всей конструкции.
Теперь самое главное грамотно сделать отражатель. Привычная форма в виде параболы не шибко эффективна.
Гораздо лучше со своими обязанностями справляются модели в виде бипараболы. Здесь вся разница в отражении лучей, которые во втором случае большей частью не отскакивают обратно в лампу, а выходят наружу.
В качестве материала для изготовления, идеально подойдут алюминиевые банки. Отрезаете у банки дно и макушку.
А стенки разворачиваете и посередине загибаете. При этом с одного края оставляете запас в 1см на еще один изгиб. Вам ведь как-то нужно соединять половинки от двух банок вместе.
1 of 2
Скрепляете их между собой заклепками. Чтобы не порвать тонкий алюминий в этом процессе, предварительно оденьте с обеих сторон шайбы.
В итоге у вас должен получится цельный отражатель из 4-х банок.
Далее накладываете рефлектор на раму и тоже ставите заклепки. Сначала по центру сбоку, а затем по краям.
Ну и про две полоски посередине рамы не забывайте.
Теперь нужно вставить в эту конструкцию сами лампочки. При этом не допускайте того, чтобы они касались рефлектора. От него должен быть минимальный отступ в 1,5-2см.
Здесь опять на выручку придет алюминий. А именно – тонкие полоски длиной в девять сантиметров.
Не ошибитесь при разметке мест крепежа патрона к полосе, иначе вы не сможете провода питания завести во внутрь.
Крепите полосы к раме и устанавливаете на них патроны.
После этого можно вкручивать сами лампочки.
Все что осталось – это подключить провода.

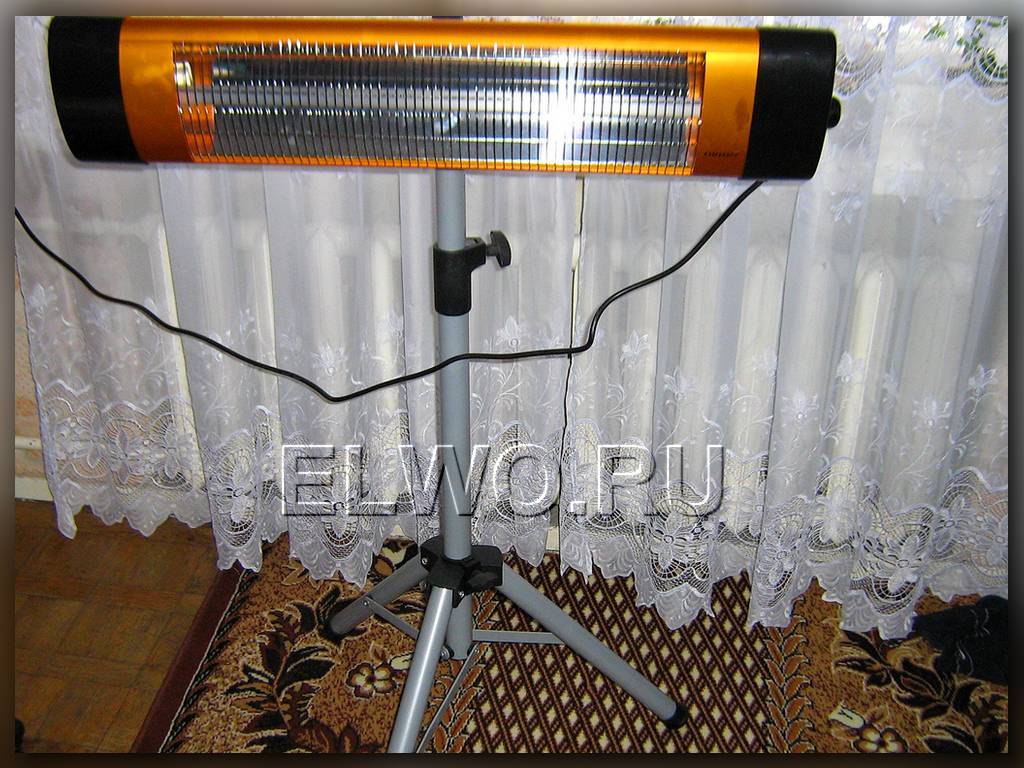

Основные элементы и принцип действия ИК обогревателелей
Самодельный обогреватель имеет существенное преимущество перед магазинным – он обойдется вам гораздо дешевле. Перед тем как приступить к его изготовлению, следует разобраться в основных элементах, необходимых для работы. А состоит ИК обогреватель из следующих деталей:
- нагревательный элемент (ТЭН), излучатель;
- корпус термостойкий;
- отражательный элемент (рефлектор);
- шнур с вилкой на 12 V для подключения в розетку.
Вот из таких основных деталей состоят практически все ИК нагреватели. Принцип работы инфракрасного обогревателя выглядит следующим образом: поступающая электрическая энергия преобразуется в тепловое излучение, которое передает тепло в окружающую среду.
Для того чтобы самодельная схема функционировала, следует выполнить ряд требований. Во-первых, обязательно следует заготовить источник излучения, в качестве которого могут выступить следующие элементы:
- лампы накала (галогеновые, карбоновые или кварцевые);
- особая многослойная панель.

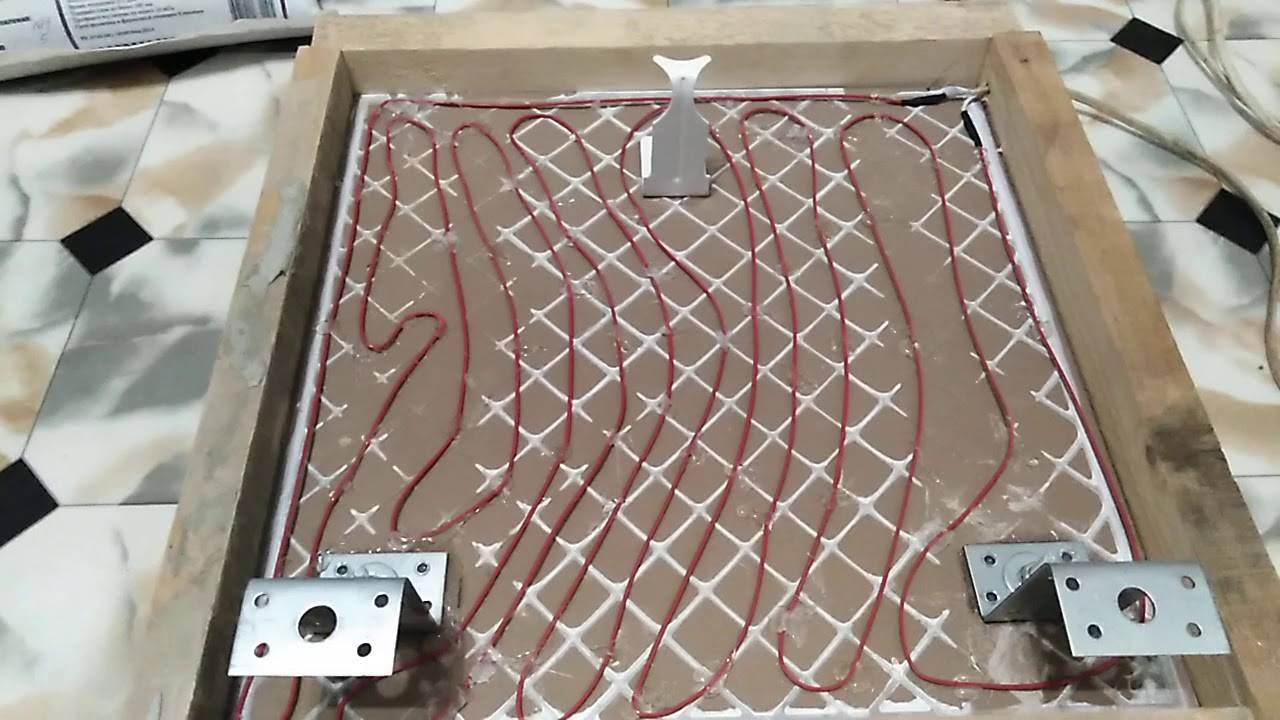

Панельный обогреватель изготовлен следующим образом: между каждым слоем расположена тонкая металлическая нить, которая создает сопротивление электрическому току, в результате чего происходит нагрев до необходимой температуры. Тепловые лучи, выходящие из панели, производят обогрев помещения.
Еще одной немаловажной деталью для сборки обогревателя своими руками является рефлектор. Для его изготовления понадобится полированная сталь или алюминий. Главной функцией рефлектора является формирование потока тепла и направление его в заданную зону обогрева
Благодаря ему можно сформировать определенные зоны активного обогрева
Главной функцией рефлектора является формирование потока тепла и направление его в заданную зону обогрева. Благодаря ему можно сформировать определенные зоны активного обогрева.
Инфракрасный обогреватель, сделанный своими руками, обойдется дешевле и подарит бесценный опыт начинающему мастеру. Ниже представлены инструкции по изготовлению различных видов прибора в домашних условиях.

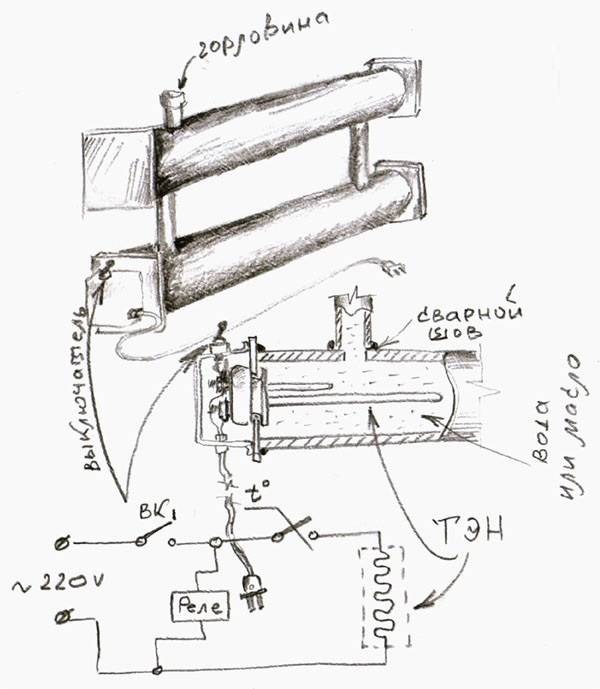

Как сделать своими руками обогреватель из чугунной батареи
Для обогрева некоторых помещений небольших площадей, можно изготовить самодельный нагреватель воздуха, работающий от электричества. При проведении работ соблюдайте все правила.
Для сборки конструкции потребуются следующие компоненты:
- Герметичная чугунная батарея;
- Нагревательный элемент (ТЭН);
- Регулятор температуры;
- Заглушки и краны для батареи.
Если батарея старая, то необходимо очистить ее от загрязнений (промыть и покрасить). После подготовки несущей конструкции, в нижнюю часть, при помощи герметизирующей прокладки, вкручиваем нагревательный элемент.
С обратной стороны конструкции, при помощи специальной футорки, монтируется кран Маевского. После этого, используя шланг, батарея заполняется водой (полностью). Для этого, выкручивается верхний кран, через который производиться заполнение.
Далее, для подключения нагревательного элемента, прокладывается гибкий кабель. Характеристики кабеля, обязательно должны соответствовать мощности оборудования. Для выставления, и дальнейшей автоматической регулировки температуры, подключение производиться посредством терморегулятора.
Для обеспечения безопасности работы устройства, необходимо устройство защиты на контакты нагревателя.
Стоить отметить, что масляный радиатор, точнее его корпус не подойдет для данной конструкции.
1 Преимущества и требования к конструкциям
Любые домашние приборы для обогрева, независимо от конструкции и сложности производства, должны соответствовать определенным требованиям. Среди них:
- Безопасность и надежность в работе.
- Высокие показатели рабочей мощности, а также производительности.
- Удобство транспортировки.
- Простота сборки.
- Экономичность в потреблении электричества.
- Доступная цена на элементы конструкции и материалы.
- Прочность и практичность.
Среди всех существующих видов нагревательных элементов наиболее мощными и эффективными считаются кварцевые, электрические, инфракрасные и керамические приборы. Самодельные устройства для обогрева дачи, квартиры или частного дома имеют значительные достоинства по сравнению с заводскими. Некоторые из них:
- Простота и компактность изделий, эксплуатировать которые можно в любых помещениях.
- Высокий показатель КПД.
- Возможность изготовить конструкцию из дешевых и простых материалов, что поможет существенно снизить себестоимость готового агрегата.
- Большинство изделий работают бесшумно.
- Удобство эксплуатации и транспортировки.
- Качество сборки своими руками.
Также есть такие мастера, которые отдают предпочтение керосиновым устройствам, но подобные конструкции менее распространены по сравнению с остальными.
От свечи
Осветительная свеча, между прочим, довольно сильный источник тепла. Долгое время это ее свойство считалось помехой: в старину на балах дамы и кавалеры обливались потом, косметика текла, пудра сбивалась комьями. Как они после этого еще и амуры крутили, без горячего водопровода и душа, современному человеку понять трудно.
Домашний мини-обогреватель от свечи
Тепло от свечи в холодном помещении пропадает зря по той же причине, по которой одноконтурный конвекционный обогреватель греет плоховато: горячие отходящие газы слишком быстро поднимаются вверх и остывают, давая копоть. Между тем заставить их догорать и давать тепло проще, чем газовое пламя, см. рис. В этой системе 3-контурный дожигатель собран из керамических цветочных горшков; обожженная глина – хороший ИК-излучатель. Предназначен обогреватель на свече для местного обогрева, скажем, чтобы не дрожать, сидя за компьютером, но тепла всего от одной свечки дает удивительно много. Нужно только, пользуясь им, приоткрывать форточку, а ложась спать обязательно гасить свечу: кислорода на горение она потребляет тоже много.
Виды газовых обогревателей для палатки
Долгое время для приготовления еды в походах и для согрева использовались самые обычные костры. Конечно же, дрова с собой никто не таскал, так как их всегда можно найти в лесу, поработав походным топориком. Со временем на свет появились портативные газовые баллоны и миниатюрные газовые печи, которые отодвинули костер на второй план. Быстро вскипятить воду, подогреть оставшуюся с вечера еду, просушить какие-то вещи – все это проще сделать с помощью портативной горелки, чем с помощью костра.
Вид горящего костра завораживает. Некоторые люди идут в поход только чтобы насладиться этим зрелищем.
Костер между тем не потерял своего очарования – он по-прежнему остается центром вечерних и ночных посиделок, позволяя согреться и ощутить блаженное тепло без какого-то газа. Но обогреть палатку он не сможет. Даже если придвинуть ее вплотную к костру, теплее от этого не станет. Зато появится возможность случайно спалить палатку вместе с ее содержимым. По этой причине палатки нужно ставить поодаль от костра.
Проблему с обогревом палаток решали с помощью горячих камней или бутылок с водой. Но таскаться с бутылками можно разве что в автомобильной поездке, а в походе они станут обузой. Не так давно на рынке появились портативные газовые баллоны, которые позволили быстро решить проблему с обогревом палаток – для этого были созданы специальные отопительные приборы, отличающиеся небольшими габаритами.
Туристический обогреватель позволит:
- согреться на зимней рыбалке;
- создать комфортную атмосферу в палатке;
- согреться в кемпинге, причем без костра.
Палаточные инфракрасные обогреватели, как и все устройства данного типа, создают инфракрасное излучение, которое нагревает окружающие предметы.
Общий принцип их работы заключается в том, что портативный газовый обогреватель подключается к газовому баллону, а далее зажигается горелка, которая начинает излучать тепло (в инфракрасном диапазоне). Инфракрасное излучение, достигая окружающих предметов, начинает прогревать их, а те, в свою очередь, начинают отдавать тепло в воздух – в палатке становится тепло.
Существуют следующие виды туристических портативных газовых обогревателей:
- с подключаемыми через шланг газовыми баллонами;
- со встраиваемыми газовыми баллонами;
- насадки на баллон;
- с пьезоподжигом;
- без пьезоподжига.
Газовый инфракрасный обогреватель для палатки с подключаемым через шланг газовым баллоном нельзя назвать походным вариантом. Такие приборы отличаются большими размерами, поэтому они станут полезными в автомобильных путешествиях или на зимней рыбалке, когда оборудование доставляется к месту назначения каким-либо транспортом
То есть это такой вариант для кемпинга – обратите на это внимание, если любите путешествовать на авто
Главным преимуществом таких устройств является то, что они могут работать очень и очень долго – для этого нужно запастись вместительным газовым баллоном.
Компактный газовый ИК обогреватель со встраиваемым баллоном.
Обогреватели со встраиваемыми баллонами обладают небольшими габаритами и как нельзя лучше подходят для автономных походов, когда все имущество приходится тащить на себе. Работают такие агрегаты от небольших газовых баллонов, устанавливаемых в их корпуса (на туристическом сленге такие баллоны часто называют «дихлофосами» из-за схожести с одноименным инсектицидом, которым травят тараканов и прочих насекомых).
Данные устройтсва могут использоваться не только в палатках, но и на открытом воздухе – на манер обогревателей для открытых территорий. Это возможно за счет их повышенной мощности.
Обогреватели в виде насадок на газовые баллоны характеризуются миниатюрностью. Они настолько малы, что держатся на самих баллонах. Такие обогреватели ориентированы именно на палатки. Они отличаются малой мощностью и предназначены для использования в палатках различного размера (в пределах одной палаточной «комнаты»). Закрепив прибор на баллоне, необходимо пустить газ и щелкнуть поджигом. Если вы любитель пеших путешествий, рекомендуем приобрести именно такую модель.
Газовые инфракрасные обогреватели для палатки выпускаются в двух модификациях – с пьезоподжигом и без него
Обратите внимание, что наличие пьезоподжига не освобождает от необходимости носить с собой спички. Он может не сработать во влажных условиях, оставив вас без тепла.
Обогрев камнями
Обогрев палатки теплом от камней — это старый, надежный, но времязатратный метод. Он довольно прост в реализации и позволяет удерживать комфортную температуру в палатке достаточно длительное время. Но и в таком незатейливом варианте необходимо учитывать все нюансы.
Недостаточно просто поместить в палатку нагретый камень, так как его жара хватит максимум на час. Варианты того, как организовать, обогрев камнем зависит от того, на какой период времени Вы рассчитываете. Если выезд на природу недолгий и достаточно будет 3 часов, то можно поместить камень в котелок и накрыть крышкой.
Если же Вы планируете более длительную стоянку и ночевку, то необходимо будет принять меры для замедления теплоотдачи от такого импровизированного «обогревателя». Камень оборачивают в несколько слоев фольги. За счет воздушной прослойки между листами тепло будет сохраняться гораздо дольше. Если в помещении становится холоднее, для повышения температуры снимается верхний слой фольги.
Желательно, чтобы камень не касался дна котелка, чтобы не нагреть его и не прожечь пол. Если все же такое происходит, то под котелок нужно положить жароустойчивое полотно или специальную подставку.
Особенности нагревательных элементов
Плоские нагревательные элементы способны решать множество технических задач. Они изготавливаются различных размеров и геометрических форм, благодаря чему их можно легко установить на любую поверхность. Несмотря на то что такая конструкция имеет маленькую мощность, она способна быстро и равномерно обеспечивать теплопередачу. В процессе производства допускается изготовлять нагревательные элементы одинаковой геометрической формы, но они должны иметь разную мощность, а также способность к распределенной нагрузке. Такие устройства применяются в том случае, когда необходимо сохранить конкретные температурные показатели рабочей поверхности.
Одной из особенностей данного устройства является низкая тепловая масса, благодаря чему происходит быстрое изменение температуры. Установка температурного режима, а также изменение его показателей происходит при помощи специального переключателя.
При повороте тумблера нагревательный элемент реагирует на изменение и устанавливает заданную температуру. Она остается неизменной на протяжении долгого времени. Плоский керамический нагревательный элемент передает вырабатываемое тепло другой поверхности без особых препятствий. Такая технологическая особенность стала популярной, поэтому запущено массовое производство нагревателей.
В обычных нагревательных приборах передача тепла осуществляется с помощью специального изолятора. Некоторое количество вырабатываемой энергии поглощается. Следствием этого является сниженный КПД нагревательного прибора. Плоские силиконовые нагревательные элементы не препятствуют передаче тепла, то есть процесс происходит напрямую. Именно поэтому экономится электроэнергия. Такие нагревательные устройства имеют низкую стоимость.
Сам элемент имеет малые габаритные размеры и небольшой вес, поэтому она легко скрывается в основном оборудовании.
Таким образом, пространства становится больше, и в него можно помещать дополнительную аппаратуру.
