Обратный клапан на вентиляцию: разновидности и монтаж своими руками

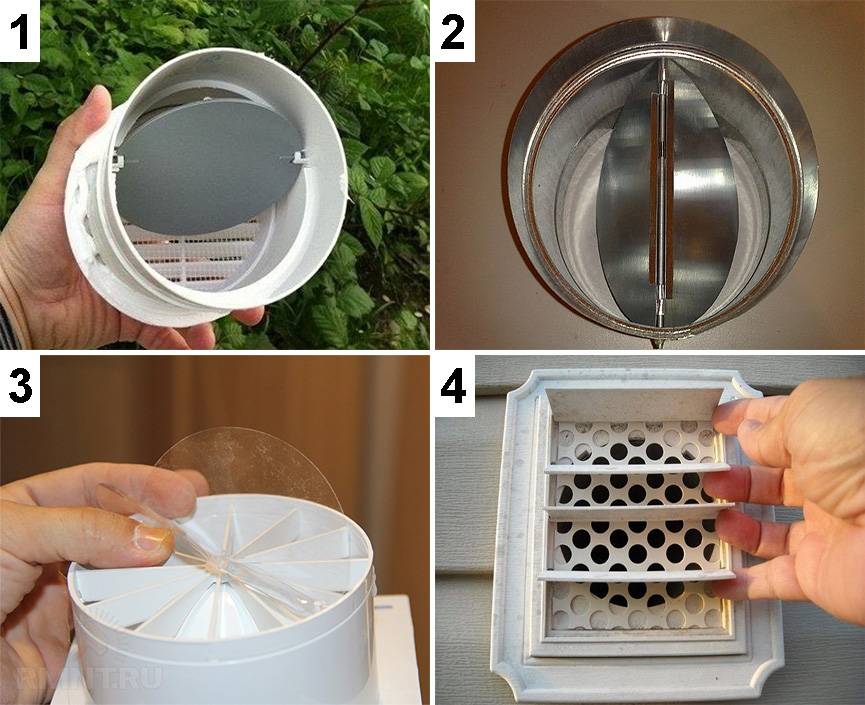

Виды обратных клапанов

По способу открывания все клапанные механизмы делятся на следующие виды:

1. Ручные. Створки приводятся в действие вручную. С этой целью прибор имеет специальный рычаг. Агрегаты не могут похвастаться герметичностью и удобством использования.
2. Модели с электроприводом сами открываются в момент запуска вентилятора или кухонной вытяжки. Они подходят только для вентиляционных систем принудительного типа.
3. Механические устройства являются самым распространенным вариантом. Створки сами открываются и закрываются при движении воздуха в определенном направлении. Клапаны с механическим управлением используются на кухонных вытяжках, в паре с вентиляторам или устанавливаются на обычный вентканал.

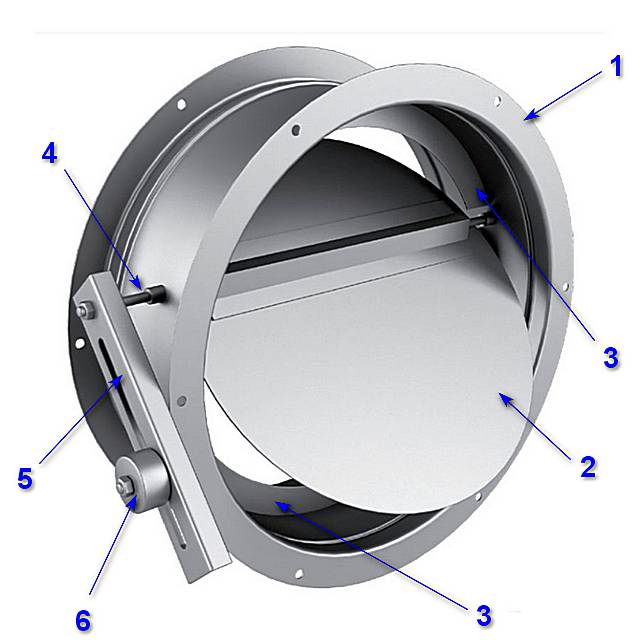

Гравитационный одностворчатый

Воздушные потоки, идущие из помещения, оказывают давление на клапанную створку, открывают ее. Если движения воздуха не будет или наблюдается обратная тяга, то створка сама закрывается под силой тяжести.

При условии правильного монтажа клапан гравитационного типа можно устанавливать на обычный вентканал с естественным током воздуха. Это объясняется небольшим сопротивлением открыванию створки.

Есть два варианта одностворчатых гравитационных клапанов:

• ось фиксации створки смещается относительно центральной оси канала;
• снаружи или внутри прибора устанавливается специальный противовес.

Поскольку створки закрываются под действием силы тяжести, устройство нужно устанавливать строго вертикально или горизонтально в зависимости от варианта конструктивного решения. При монтаже обязательно используется уровень. В противном случае створка может закрываться не полностью либо будет открываться только при сильной тяге в системе вентиляции.

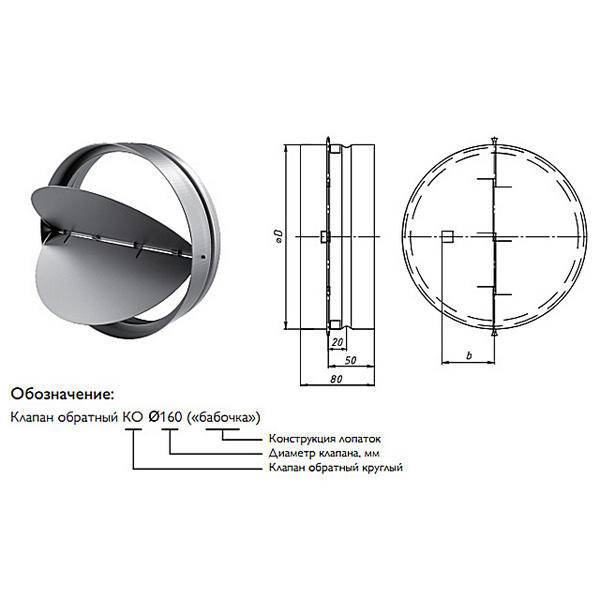

Пружинный двухстворчатый

Конструкции типа «бабочка» имеют две заслонки. Они складываются наподобие крыльев бабочки при наличии тяги в нужном направлении, и захлопываются посредством пружины при обратной тяге или ее отсутствии.

Поскольку створки закрываются без участия силы тяжести, конструкцию можно устанавливать под любым углом. Но пружинная модель нормально и правильно работает только в системах с принудительной вентиляцией с вентилятором или вытяжкой.

Мембранный

В конструкции мембранного типа принцип работы основан на способности воздушного потока менять положение пластины из гибкого материала. Благодаря особому расположению пластины при определенном направлении движения воздуха отверстие открывается, а при обратном токе – плотно закрывается.

При очень сильной обратной тяге гибкая пластина может деформироваться, поэтому на нее устанавливаются ребра жесткости. На них она опирается в то время, когда отверстие закрыто. Эту особенность нужно учитывать при выборе клапанного механизма. В противном случае деформированная пластина будет неплотно закрывать отверстие.

Многостворчатый

Некоторые клапанные устройства по внешнему виду напоминают жалюзи, но работают по тому же принципу, что и гравитационные разновидности. Несколько створок вместо одной заслонки делаются с целью получения конструкции более компактных размеров, ведь в открытом положении пара жалюзи занимает меньше места, чем одна большая створка.

Жалюзийные решетки имеют стандартные размеры, соответствующие параметрам отверстий вентканалов в стене. Клапанный механизм можно установить только на отверстие воздуховода или на всю решетку. Многостворчатые жалюзийные клапаны подходят для установки со стороны улицы, потому что мембранные и пружинные механизмы не смогут нормально работать при минусовых температурах.

Как организовать работу и рассчитать систему

Необходимо рассчитать диаметр канала исходя из объема воздуха в кухне

Обустроить вентканал на кухне с возможностью сохранения естественной вентиляции при установке вытяжки удается следующим образом:

1. Определяется рабочий диаметр монтируемых воздуховодов. Учитывается размер вентилятора, превышающий на 10-15 см шахтные габариты.
2. Определяется производительность системы, которой достаточно для обслуживания помещения. Она вычисляется как произведение длины, ширины и высоты кухни за вычетом объема, занимаемого мебелью и другими окружающими предметами.
3. Полученная цифра умножается на 6 и еще раз на 12. В результате получается искомый показатель производительности системы.

Разновидности

Клапаны приточной вентиляции классифицируются по ряду признаков, основополагающим из которых является место установки агрегата. По данному критерию различают стеновые и оконные приборы. Стеновые клапаны отличаются удлинённой вытяжной трубой и утеплённым корпусом. Модели могут иметь круглое и квадратное исполнение и подразделяются, в свою очередь, на промышленные и бытовые. Бытовые устройства предназначены для установки в квартиры и частные дома, в то время как серьёзные промышленные приборы способны обслуживать бассейны, спортивные залы и производственные помещения.

Оконные клапаны в своё время были очень популярны и до появления кондиционеров широко использовались в больницах, заведениях общепита и детских учреждениях. Приборы отличаются простым устройством и невысокой производительностью, не превышающей 7 кубометров в час. Устройства монтируются в верхнюю часть окна и могут устанавливаться как в пластиковые, так и деревянные оконные рамы. Важным условием для эффективной работы клапана является обустройство помещения вытяжкой с естественной циркуляцией воздуха и плотно закрытая входная дверь. В противном случае заходящие воздушные массы будут создавать сквозняк, выходить в подъезд. Межкомнатные двери при этом, в случае отсутствия щели между дверным полотном и полом, требуется держать открытыми.

Вторым важным признаком, по которому происходит классификация приточных клапанов, является способ доставки воздушных масс в помещение. По данному критерию различают приборы с естественной тягой, которая становится возможной за счёт разности внешнего и внутреннего давления, и модели с принудительной вентиляцией. И если первые функционируют за счёт физических свойств двух сред, то вторые для более эффективной работы оснащаются встроенным вентилятором. Использование таких приборов освобождает от необходимости установки обратного клапана. Это связано с тем, что вентилятор в таких моделях способен работать как на подачу воздуха в помещение, так и на его отвод.

Клапаны с искусственной тягой гораздо производительнее, чем их традиционные аналоги, и способны пропускать в час до тысячи кубометров воздуха. Клапаны с вентилятором снабжены дополнительными фильтрами. Это обусловлено большой всасывающей силой прибора и вероятностью втягивания пыли и мелкофракционных взвесей. Зачастую такие приборы оснащены встроенным обогревателем. Это предохраняет прибор от промерзания, благодаря чему им можно пользоваться круглый год. Кроме того, на современные модели устанавливают гигрометр – устройство, регулирующее влажность подаваемого воздуха.

Для чего нужен

Задача обратного клапана – предотвращение поступления в комнату воздуха, идущего по вентиляционным ходам. Причины такого неправильного движения воздушных масс различны:

• Установка в одной из комнат мощного вытяжного устройства. Особенно актуально это для домов со множеством квартир. В таких зданиях то один, то другой сосед проводит ремонт, что отражается на качестве работы внутридомовой вентиляционной системы
• Неудовлетворительное состояние воздушных каналов вентиляционной системы. Особенно такая проблема характерна для старых зданий.
• Засорение вентиляционных отверстий на пластиковых окнах. Сами по себе современные стеклопакеты практически непроницаемы для воздуха, поэтому после их установки нередко нарушается естественная вентиляция помещения. Чтобы не сталкиваться с такой проблемой, надо регулярно проводить обслуживание окон и чистить фильтры вентиляционных отверстий.

Проверить, как работает внутридомовая система вентиляции, поможет пламя спички или зажигалки. Поднесите его к вентиляционной решетке и посмотрите, в какую сторону отклоняется огонек. Если в сторону решетки – то вентиляция работает нормально, а если в сторону комнаты – необходимо принимать меры.

Зачастую единственным способом предотвратить попадание воздуха из вентиляции обратно в квартиру является установка обратного клапана. Обращение в управляющую компанию по поводу чистки вентиляционных ходов редко дает немедленный результат (хотя такое заявление и стоит подать, если обнаруживается некорректная работа вентиляции), а предъявлять претензии к соседям закон разрешает только при полной блокировке канала, но не при установке ими вытяжек. Приточная вентиляция своими рукамиПластиковые воздуховоды для вентиляцииВентиляция фундамента своими рукамиВентиляция подвала частного дома своими руками

Принцип работы

Термином «Обратный клапан» называют несколько разновидностей вентиляционных устройств. Конструктивно они отличаются друг от друга, но принцип действия у них общий. Клапан пропускает воздух в одном направлении (в вентиляцию) и не пропускает в другом (на кухню). Как правило, устройство не требует контроля со стороны человека и срабатывает полностью автоматически.

Некоторые разновидности обратных клапанов имеют регулировочные механизмы, но у большинства моделей таких механизмов нет.

Устройство

Реализован принцип работы следующим образом: поток воздуха перекрывается одной или несколькими заслонками. Чем меньше в конструкции заслонок, тем она проще (а значит – надежнее и дешевле). Однако для устройств с большим сечением приходится делать несколько заслонок, потому что одиночный элемент получится слишком тяжелым. Большая масса заслонки снизит чувствительность клапана.

Открывает заслонку, как правило, прямой поток воздуха. Поэтому створка должна быть легкой, иначе ее будет трудно сдвинуть с места. В закрытое положение заслон возвращается под действием обратного потока воздуха, силы тяжести, возвращающей пружины или комбинированного воздействия этих сил. В закрытом положении створка полностью закрывает просвет воздуховода, не позволяя воздуху из шахты идти в комнату.

Принцип работы обратного клапана

Конструктивно обратный клапан выполнен в виде лопасти (одной или нескольких) которая перекрывает доступ воздушного потока из вентиляционной шахты или с улицы — в технике это называют обратной тягой. Эти устройства весьма эффективны для отсекания неприятных запахов из вентиляционного общего колодца: если сосед часто курит в ванной или туалете, то запах сигарет не появится у вас.

Принцип действия очень прост: специальные ограничительные выступы обеспечивают нормальное движение створок на 90 градусов, поэтому они двигаются в двух направлениях — открытие и закрытие. При работе устройства поток воздуха открывает ее, а по окончании специальные пружины возвращают их на прежнее место.

Сегодня существуют три основных вида клапанов обратного действия:

• управляемый тип — при помощи электропривода или вручную;
• самозакрывающийся клапан с возвратной пружиной;
• пассивный тип, который изменяет свое положение из-за направления хода воздушных масс.

Кроме этого, есть метод их разделения по таким параметрам:

• горизонтального или вертикального вида, что зависит от расположения вентилятора;
• круглого или квадратного типа — от конфигурации воздуховода;
• в виде жалюзи.

Подготовительные работы

Монтаж вентиляционной решетки не составляет особых трудностей и не требует сложной подготовки. Но перед началом работы все же стоит выполнить несколько операций.

Прежде всего, требуется продумать все нюансы установки, понять, что именно и куда именно вы будете устанавливать

На этом этапе важно правильно определить тип нужного клапанного устройства, его размеры и материал.  Размерный ряд бытовых клапанов круглого сечения – 10 см, 12 см, 12,5 см, 15 см. Встречаются и более крупные, но это редкость

Размер клапана подбираются так, чтобы он как можно точнее совпадал с размером воздуховода.

Выбор материала во многом зависит от бюджета ремонта и места монтажа. Для установки на улице стоит выбирать металлические конструкции, хотя они и дороже. Для внутренних помещений прочности и долговечности пластика вполне достаточно.

Клапан обратного типа и его классификация

Для начала следует вспомнить принцип работы клапанов этого вида. Ее функциональные особенности достаточно просты для восприятия. На одной из осей будут расположены лопасти, что позволяет проходить воздушным массам только в одном из направлений. При изменении направления потока клапан автоматически перекрывается. Помимо возможности автоматической блокировки, можно самостоятельно производить регулировку приточного объема воздушных масс, изменяя уровень сечения воздуховода. Все устройства данного типа можно различить, исходя из таких основных характеристик:

• исходя из конструктивных особенностей. В зависимости от мембраны, лепестков, бабочки и решетки. Устройство с установленным обратным клапаном обладает установленными заранее жалюзями, которые изменяют свое положение при воздействии воздушных потоков, но только в одну из сторон, что позволило полностью исключить возможность образования обратного потока. Формы они могут иметь самые разные, как и дизайн. При этом установка производится при выходе или входе в вентиляционный канал. Установленный клапан по форме напоминает бабочку, которая состоит из нескольких пластин, которые между собой скреплены при помощи пружинки. Само устройство представляет собой заслонку, которую может привести в движение даже небольшое дуновение ветра, после чего плотно прилегает к поверхности решетки. Зачастую используется при обустройстве вентиляции естественного типа. По принципу работы клапан лепесткового типа схож с мембранным. При этом изготавливается он по форме заслонки, крепление которой производится на оси, которая приходит в движение под воздействим воздушных потоков, в зависимости от их направления;
• исходя из материала, который был использован при изготовлении. Возможно использование оцинкованной стали или пластика при производстве клапанов;
• в зависимости от пропускной способности (объем воздуха за определенный промежуток времени может проходить разный);
• по способу проведения монтажных работ, установка может проводиться как горизонтально, так и вертикально;
• исходя из способов управления, они могут быть электрическими или ручными. Для ручного управления понадобится специальный рычажок. Электрический же привод прекрасно функционирует с остальными элементами устройства на автоматическом режиме, который самостоятельно регулирует скорость и объем воздушного потока;
• по форме модели могут встречаться как круглые, так и прямоугольные. В этом случае выбор будет основываться исходя из размера и формы воздуховода, в который будет производиться установка клапана обратного типа. Для бытовых нужд понадобится установка клапана габаритом в 10 см, 12 см, 12,5 см, 15 см и более. Для промышленных сооружений рекомендуется использовать элементы, диаметр которых составляет от 15 см до 100 см.

Где используются клапаны обратного типа

В не зависимости от разновидностей устройств вентиляции, рано или поздно в ней может появиться обратная тяга (будь то механическая или естественная система вентиляции помещений). При обустройстве естественных систем, будут использоваться каналы вентиляции с обратными клапанами, которые неимоверно чувствительны к малейшим изменениям, касательно направления движения воздушных потоков. Для достижения оптимального результата рекомендуется установить  клапан обратного вида одновременно с вентиляционными каналами. Монтаж клапана обратного типа в квартирах с естественным устройством вентиляции, должно производиться в нишах стен между помещениями. Такие отверстия предпочтительнее делать неподалеку от дверного проема, там же следует установить решетки под клапаны обратного типа, которые будут отвечать за потоки воздуха. Вентиляция приточного типа состоит из воздуховода, который размещается в одной из наружных стен и которая оснащена решеткой, отвечающей за забор воздуха из улицы. Фильтр способствует очистке воздушных масс, которые проходят сквозь систему с улицы, что приводит к небольшому подогреву таковых, что позволяет сохранить оптимальный температурный режим внутри помещения. Таким образом, можно полностью исключить необходимость в дополнительном проветривании помещений, в которых установлены пластиковые окна.

Регулирование тяги в дымоходе

Принудительную вытяжку можно использовать и для регулирования тяги в дымоходе. Чаще всего такая проблема возникает в частных домах: на мощность тяги влияет размер поперечного сечения трубы.

Чем меньше диаметр трубы – тем меньшая тяга обеспечивается в таком канале, а при достижении критического минимума сечения дымохода возможно скопление продуктов сгорания как внутри конструкции, так и в самом помещении.

Если же сечение трубы увеличивается, через дымоход в помещение может поступать холодный воздух, который будет препятствовать свободному выходу продуктов сгорания наружу. Это говорит о том, что не всегда самостоятельное регулирование тяги может быть эффективным. Существуют и другие причины, влияющие на рост или снижение тяги в таких помещениях, и принудительная вытяжка для дымохода может помочь.

Конструкция, предназначенная для дымохода, практически не отличается от описанных выше вытяжных вентиляторов. Дымовой вентилятор тоже работает на основе электроэнергии и автоматически выводит дым из канала, усиливая тягу в комнате.

Внимание! Для полноценной работы такого оборудования необходимо подвести отдельную линию электропитания с напряжением в 220 В. Вы убедились, что во многих случаях подключение принудительной вытяжки может стать чуть ли не единственным выходом из проблемы очистки воздуха в изолированном помещении

Такие конструкции можно использовать как в частных, так и в многоквартирных домах

Вы убедились, что во многих случаях подключение принудительной вытяжки может стать чуть ли не единственным выходом из проблемы очистки воздуха в изолированном помещении. Такие конструкции можно использовать как в частных, так и в многоквартирных домах.

Поскольку покупка и профессиональный монтаж принудительных вытяжных систем могут быть дорогостоящими, вы можете самостоятельно изучить их особенности: предлагаем посмотреть видео, которое проинформирует вас о некоторых аспектах таких работ.

Виды обратных клапанов

Предназначение обратного клапана заключается в уменьшении или увеличении величины сечения вентиляционного канала. В зависимости от задачи, ставящейся перед обратным клапаном, происходит больший или меньший приток свежего воздуха или отток загрязненных воздушных масс. Но главной задачей, все же, является недопускание притока в жилые помещения посторонних запахов, которые могут проникать по разным причинам – засорение вентиляционных каналов, плохая их герметичность.

Сегодня потребитель имеет возможность выбирать среди разнообразия подобных устройств обратный клапан для естественной вентиляции:

• по материалу изготовления;
• по форме;
• по способу функционирования;
• по месту установки;
• по способности пропускать определенное количество воздуха.

По материалу изготовления предлагаются выполненные из металла и пластика, по форме обратный клапан может быть круглым либо прямоугольным и зависит от конструктивных особенностей самой вентиляционной системы, формы ее сечения.

Пластик и металл являются разными по своим качествам материалами, поэтому клапаны, изготовленные из них, используются в различных вентиляционных системах, в зависимости от условий и конструктивных особенностей последних.

По способу управления вентиляционным устройством – автоматическое и ручное. Автоматические устройства могут управляться, практически, без вмешательства человека, при помощи микросхем. Ручное управление используется в простых системах вентиляции, где регулирование количества подаваемого воздушного потока и время проводится простым открытием или закрытием заслонок.

Установка обратного клапана может производиться в вертикальном положении или в горизонтальном, в зависимости от конструкции вентиляционной системы. Если воздуховодные каналы расположены вертикально, это подразумевает, что и воздушные массы движутся вертикально, поэтому установка обратного клапана на вентиляцию производится горизонтально, чтобы лопасти устройства могли с большим эффектом пропускать воздушный поток. При горизонтальном расположении вентиляционных каналов обратный клапан монтируется вертикально.

Пропускная способность – это параметр определяющий количество воздуха способного пройти через вентиляционное устройство за определенное время. Различные виды обратных клапанов имеют разные параметры пропускной способности.

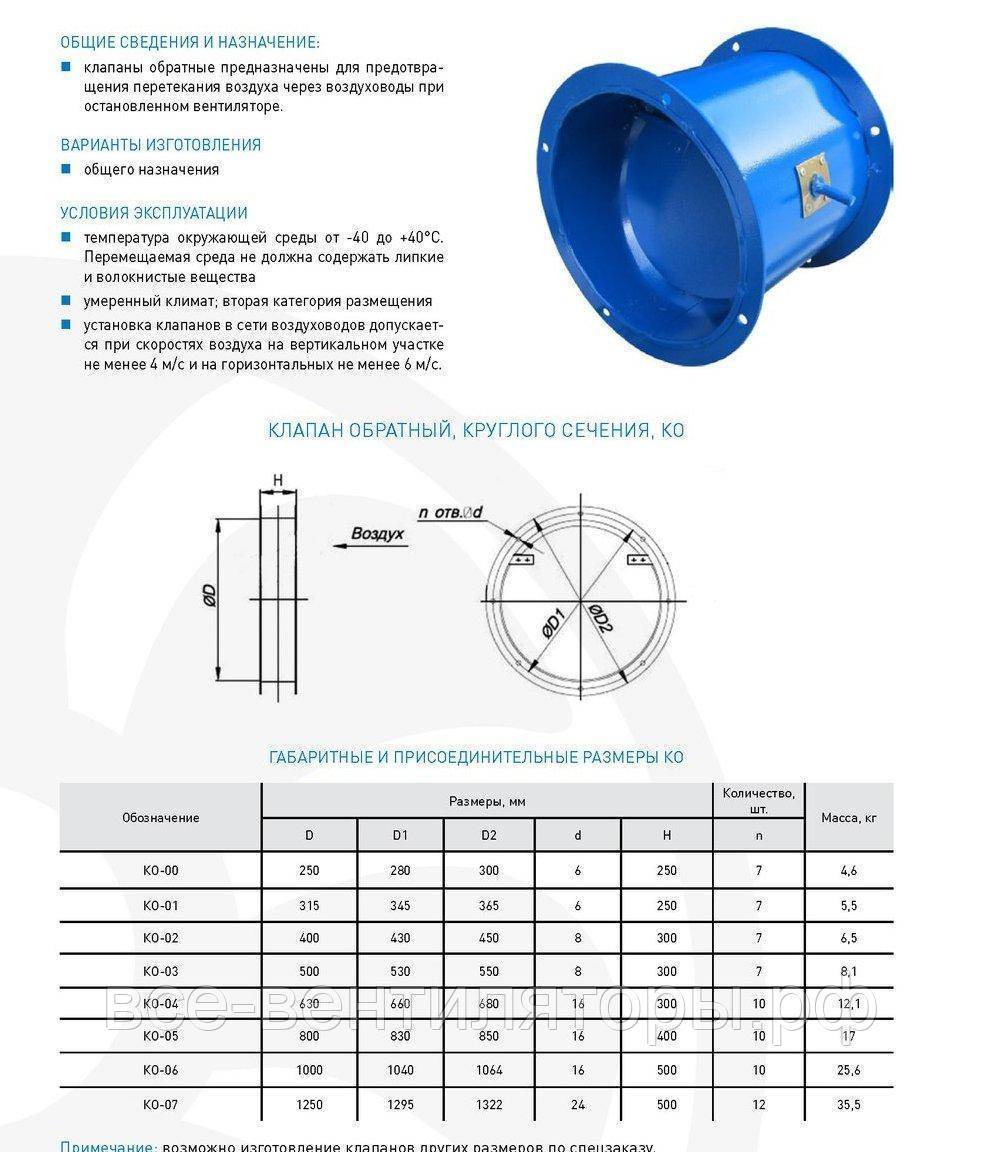

Конструктивные отличия

Устройство обратного клапана не представляет собой сложного инженерного механизма и выглядит, как свободно закрепленные на оси лопасти или горизонтальные жалюзи. Также в конструкции присутствует противовес, задача которого прекращать работу обратного клапана в то время, когда приточный вентилятор не функционирует.

Подобные устройства применяются в вентиляционных системах, использующих воздуховоды различного большого сечения, по форме – квадратные, прямоугольные или круглые. Крепятся на специально проделанные для этой цели отверстия. Если применяются в промышленных системах, где повышенная взрывоопасность, то обратный клапан может иметь размеры от 125 мм до 1000мм.

Обратный клапан бабочка для вентиляции изготавливается из стали с цинковым покрытием, имеет две лопасти, закрепленные на оси, которая устанавливается по центру отверстия вентиляционного канала. Клапан работает только при включенном приточном вентиляторе, при его отключении лопасти закрываются. Этот принцип действия актуален практически для всех подобных устройств.

Есть модели обратного клапана этого типа, которые оснащены уплотнителями из резины, что дает возможность снизить уровень шума, издаваемого движением лопастей. Выпускаются изделия с размером сечений от 100 мм до 315 мм.

Также существует обратный клапан лепесткового типа, называемого еще «жалюзи». Представляет собой решетку с расположенными горизонтально узкими лопастями, которые пропускают воздушные массы лишь в одном направлении. Их довольно часто используют в быту, когда необходимо улучшить работу вытяжной вентиляционной системы.

Вместо нескольких лопастей обратный воздушный клапан для вентиляции, может иметь конструкцию, состоящую из квадратных либо круглых пластин, выполняющих полное или частичное перекрывание канала вентиляции.

Подобные устройства не всегда можно использовать, потому что при отрицательных наружных температурах, пластина, соприкасаясь со стенками вентиляционной шахты, способна покрыться льдом, который приходится удалять при помощи строительного или бытового фена. Для этого необходимо сделать легкий и удобный доступ к обратному клапану.

Виды вентиляции

Что такое вентиляция — если рассматривать поверхностно, это процесс, замещение воздуха который был использован в помещении, на чистый — наружный. При помощи вентиляции, возможно, менять физические параметры среды, то есть:

1. нагревать
2. охлаждать
3. кондиционировать
4. фильтровать
5. осушать
6. ионизировать и др.

Для разных типов помещений используются различные санитарные нормы. Технологические помещения, где происходят сложные химические процессы, и расчет при строительстве гражданских построек. Они имеют совершенно разные санитарные и гигиенические нормы воздуха и воздушной среды.
