Обрешетка крыши под металлочерепицу: выбираем доски и делаем обрешетку для крыши своими руками

Определение шага обрешетки для крыши из металлочерепицы, установка которой планируется

Продольный профиль, представляющий собой периодическую волну, которая несколько различается с нахлестываемого и нахлестывающего края, меньше влияет на обрешетку кровли.

Однако профиль по длине листа как раз и будет определять шаг обрешетки кровли для металлочерепицы.

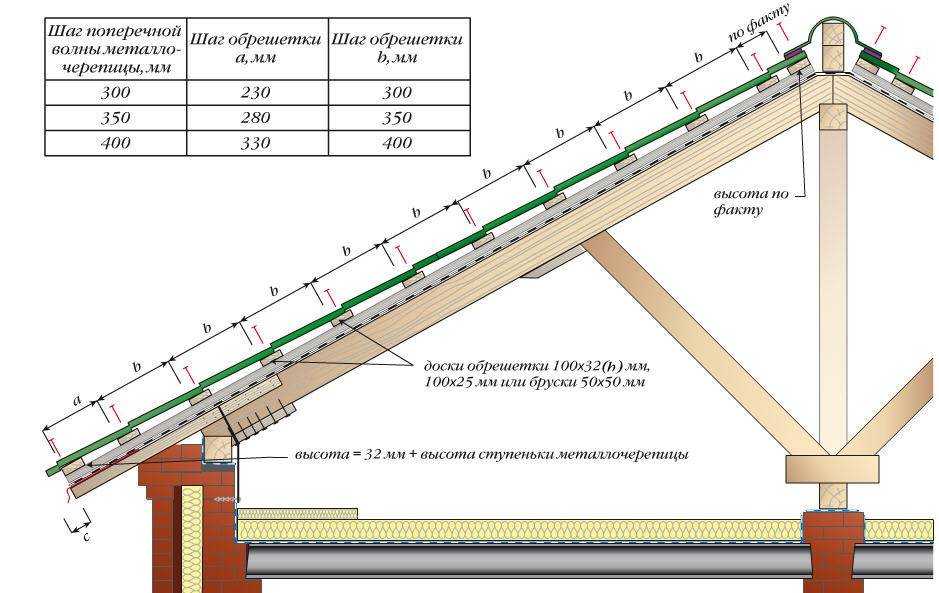

Таблица типовых размеров профиля и шага обрешетки.

Существуют ряд некоторых правил касательно мест закрепления листа к несущей конструкции, под которые она рассчитана. Наиболее жестким местом профиля является то, которое находится на дне волны, практически между концом одной и началом следующей. Именно в это место и нужна установка крепежа.

Следовательно, для того чтобы саморез можно было закрепить, следует установить в этом месте доску либо брус обрешетки, что реже.

Однако стоит знать, что разные изготовители выпускают материал с различной длиной волны. Соответственно, шаг обрешетки для кровли крыши из металлочерепицы необходимо будет выполнять конкретно под покрытие, которое было приобретено.

Разная длина волны чаще всего связана с различной ее высотой. Здесь действует схема: чем выше профиль, тем больше его прочность.

Однако при этом автоматически будет уменьшаться ширина листа (связано это с тем, что любая металлочерепица из оцинковки, которая имеет размер 1250 мм) и расти его стоимость.

Основными типовыми размерами профиля по длине волны являются следующие: 400, 350, 300 мм, реже может встречаться 450 мм.

Важно отметить и другую особенность. Если рассматривать профиль в монтажном положении вертикально, последняя его волна, которая в листах будет заходить за следующую, а также самая верхняя, будут отличаться по длине от остальных

Размер материала не влияет на шаг металлочерепицы обрешетки

Размер материала не влияет на шаг металлочерепицы обрешетки.

Однако с первым рядом досок, который располагается по обрезу стропильных ног или кобылок, имеется несколько другая ситуация. Расстояние, которое существует между ним и вторым рядом обрешетки, меньше, чтобы была возможность в дальнейшем, при расположении других досок, выйти на нормальный шаг.

Данный сдвиг зафиксирован и составляет 50 мм по сравнению с обыкновенным расстоянием. Следовательно, расстояние будет следующее: 230 и 280, 330 и 380 мм соответственно для листа, который имеет длину волны 300, 350, 400 и 450 м.

Расстояние между другими листами будет равняться длине волны. Все интервалы необходимо измерить между центрами досок и выровнять.

Этапы монтажа

Если же вы все-таки решили выполнить монтаж своими усилиями, то нелишним будет ознакомиться с основными этапами процесса.

Выбираем тип настила

Укладка листа по стропильным ногам и по кобылкам

Для начала нужно определиться, настил какого типа будет использоваться:

Гидроизоляция

Монтаж битумной черепицы

Перед тем как будет смонтирована обрешетка для металлочерепицы, на стропила необходимо уложить слой гидроизоляционной пленки. На нее затем вдоль стропил набиваются бруски контробрешетки.

Укладка обрешетки

В местах примыкания мансардных окон, в разжелобках и ендовых монтаж обрешетки должен носить сплошной характер. При этом необходимо учитывать особенности конкретной крыши.

Обустройство обрешетки предполагает также установку ветровой доски, креплений для водосточной системы и карнизной планки. Их следует смонтировать до начала укладки металлочерепицы.

Водосточные канавки на листах металлочерепицы и вентиляция кровли

Шаг обрешетки рекомендуется делать около 350 мм. Этот размер должен равняться расстоянию от кромки нижней доски до середины следующей. Подобные действия позволяют зафиксировать лист металлочерепицы внизу волны, что повысит декоративность укладки.

Непрофессионально выполненная работа приведет в будущем к демонтажу элементов кровли и в результате — к значительным финансовым затратам. Необходимо помнить, что уже использованная металлочерепица для повторного монтажа непригодна.

От чего зависит вид обрешетки

Каждый опытный мастер продумывает тип и параметры обрешетки еще до начала выполнения строительных работ. Такой подход дет возможность минимизировать вероятность ошибок, ускорять процесс строительства обрешетки, повышать ее надежность и долговечность.

1. Угол наклона скатов. К сожалению, в интернете можно встретить статьи, в которых даются рекомендации изменения типа обрешетки для металлической черепицы в зависимости от наклона скатов. Если он менее 20°, то настоятельно рекомендуется монтировать сплошную обрешетку. Мы не будем останавливаться, для каких кровельных покрытий действует это правило, скажем только, что на металлочерепицу оно не распространяется. Почему? Сплошная обрешетка подразумевает, что на нее кровельное покрытие опирается всей своей площадью. Для выполнения такого условия кровельные материалы должны иметь ровную поверхность, а металлическая черепица имеет сложную геометрию профиля. Для того чтобы кровля имела максимальное сходство с натуральной черепицей, все ее волны прессуются под углом к плоскости металлического листа. Это значит, что профиль упирается об обрешетку лишь по нижней линии волны. Зачем делать дорогую сплошную обрешетку, если кровля над ней будет висеть, а не упираться? Возникает резонный вопрос, что делать с кровлями, угол наклона которых меньше критического значения? Ничего, просто надо применять для покрытия не металлическую черепицу, а иные кровельные материалы. Их в настоящее время существует очень много, нет проблем подобрать для себя подходящий вариант.

2. Сложность крыши. Если на доме обыкновенная двускатная крыша, то обрешетка может быть шаговой по всей плоскости крыши. Такие ситуации встречаются на различных неотапливаемых пристройках. Мансардные дома имеют вертикальные примыкания, окна, вентиляционные трубы. По периметру этих конструкций надо обязательно делать сплошную обрешетку шириной ≈ 30–40 см. К ее поверхности фиксируются мягкие гидроизоляции и металлические дополнительные элементы.

Определение шага обрешетки для крыши из металлочерепицы, установка которой планируется

Продольный профиль, представляющий собой периодическую волну, которая несколько различается с нахлестываемого и нахлестывающего края, меньше влияет на обрешетку кровли.

Таблица типовых размеров профиля и шага обрешетки.

Существуют ряд некоторых правил касательно мест закрепления листа к несущей конструкции, под которые она рассчитана. Наиболее жестким местом профиля является то, которое находится на дне волны, практически между концом одной и началом следующей. Именно в это место и нужна установка крепежа.

Следовательно, для того чтобы саморез можно было закрепить, следует установить в этом месте доску либо брус обрешетки, что реже.

Однако стоит знать, что разные изготовители выпускают материал с различной длиной волны. Соответственно, шаг обрешетки для кровли крыши из металлочерепицы необходимо будет выполнять конкретно под покрытие, которое было приобретено.

Разная длина волны чаще всего связана с различной ее высотой. Здесь действует схема: чем выше профиль, тем больше его прочность.

Однако при этом автоматически будет уменьшаться ширина листа (связано это с тем, что любая металлочерепица из оцинковки, которая имеет размер 1250 мм) и расти его стоимость.

Основными типовыми размерами профиля по длине волны являются следующие: 400, 350, 300 мм, реже может встречаться 450 мм.

Важно отметить и другую особенность. Если рассматривать профиль в монтажном положении вертикально, последняя его волна, которая в листах будет заходить за следующую, а также самая верхняя, будут отличаться по длине от остальных

Размер материала не влияет на шаг металлочерепицы обрешетки.

Однако с первым рядом досок, который располагается по обрезу стропильных ног или кобылок, имеется несколько другая ситуация. Расстояние, которое существует между ним и вторым рядом обрешетки, меньше, чтобы была возможность в дальнейшем, при расположении других досок, выйти на нормальный шаг.

Данный сдвиг зафиксирован и составляет 50 мм по сравнению с обыкновенным расстоянием. Следовательно, расстояние будет следующее: 230 и 280, 330 и 380 мм соответственно для листа, который имеет длину волны 300, 350, 400 и 450 м.

Расстояние между другими листами будет равняться длине волны. Все интервалы необходимо измерить между центрами досок и выровнять.

Как происходит установка обрешетки кровли для металлочерепицы своими руками

Конструкция крыши с металлочерепицей имеет достаточно жесткие закрепленные требования по обустройству основания, на которое происходит установка крыши. Это касается полностью всего кровельного пирога. Четко регламентирована и обрешетка под металлочерепицу.

Доска должна выдерживать вес даже крупного человека. Ведь при возведении кровли планируется ходить по доскам.

Ни в коем случае нельзя сказать, что монтаж происходит строго одним образом, однако набор вариантов, с помощью которых происходит установка, невелик. О том, какие есть варианты и как их правильно реализовать на конкретной кровле, можно будет прочесть далее.

Обрешетка под металлочерепицу должна выполняться если не профессионалами, то с использованием профессиональных инструкций.

Несущая система, которая будет правильно устроена, является одним из важнейших элементов, которые влияют на общую долговечность кровли, выполненной под металлочерепицу.

В этом плане достаточно трудно переоценить роль, которую будут играть стропила и устройство обрешетки под металлочерепицу.

В случае, если для других видов материалов может существовать достаточно большой зазор и расстояние между каркасными элементами, сечении пиломатериалов для них, то стоит понимать, что для металлочерепицы эти показатели весьма ограничены.

Связано это с прочностными свойствами самого листа и специфическим профилем. Он имеет достаточно строгую ориентацию по направлению монтажа, а также элементы, которые регулярно повторяются, некоторые участки их имеют большую жесткость, некоторые — меньшую.

Элементы, которые будут необходимы для того, чтобы была выполнена обрешетка для крыши из металлочерепицы:

• профили 300, 350, 400 либо 450 мм;
• гвозди;
• саморезы;
• пиломатериалы (обрезная доска 25х100, 32х100 мм либо брус 40х60, 50х50 мм);
• материалы, которые понадобятся для гидроизоляции.

Монтаж под металлочерепицу

Монтаж обрешетки под металлочерепицу своими руками осуществляется следующим образом:

1. Брус для стропил выбирают размерами не менее 50*150 мм. Под обрешетки необходимы доски с сечением не менее 25*100 мм. Для контробрешетки необходима доска 25*50 мм.
2. Прибивать начальную доску необходимо строго вдоль карнизного света так, чтобы она за него не выходила. Толщина первой доски должна быть на 10-15 мм больше, чем у остальных. Это необходимо для компенсирования разности уровней точек опоры начального и последующих черепичных модулей.
3. Шаг обрешетки металлочерепицы необходимо брать такой, чтобы расстояние от доски, выходящей на карниз, было на 50 мм меньше, чем между всеми последующими. Шаг между остальными досками обрешетки должен равняться шагу профиля монтируемой металлочерепицы.
4. Проверка правильности расстояния от первой до второй доски обрешетки осуществляется следующим образом: на земле разложить два дощатых обрезка, параллельно друг другу и на определенном расстоянии. Затем на них накладывают элемент черепицы и определяют, достаточен ли выступ черепицы для обеспечения нормального тока воды. При большом выступе может произойти перелив воды через желоб, а при маленьком — задув воды между желобом и лобовой доской. Также существует опасность деформации листов из-за чрезмерной снеговой нагрузки.
5. Разметка осуществляется при помощи рулетки. Начинать следует с первой доски, выходящей на карниз. Затем осуществляется крепеж торцевых и коньковых планок.
6. Ветровая доска должна находиться выше обрешетки на высоту листа металлочерепицы. Высота листа определяется видом черепицы и составляет 35-55 мм.
7. Надежное крепление конька в местах его присоединения обеспечивается путем прибивания дополнительной доски 25*100 мм.
8. Если планируется осуществить организованный водосток с кровли, то перед монтажом покрытия необходимо установить кронштейны для прикрепления желобов. Карнизная планка также устанавливается монтажом металлочерепицы по кровельному свесу.
9. Определить места крепления кронштейнов. Установить их с шагом 500-600 мм относительно другу и другу. Крепеж кронштейнов осуществляется на нижнюю доску обрешетки.
10. Монтаж крайних кронштейнов предполагают уклон желоба 5 мм на 1 м длины. Для ровного монтажа оставшихся кронштейнов натягивают шнур.
11. Желоб вставляется и крепится на кронштейнах. Крепеж карнизной планки к обрешетке осуществляется так, чтобы край желоба перекрывался нижним краем планки. Тогда будет осуществляться сток конденсата в желоб с планки. Нахлест карнизных планок относительно длины, должен составлять не менее 100 мм.

Нижние ряды обрешетки

Первый ряд обрешетки (усиленный, для которого используются бруски размером 150х50 мм) монтируется по карнизному свесу. Расстояние от этого ряда до следующего зависит от конкретной модели черепицы, точнее, ее размеров. На рис. 1 этот параметр обозначается LAT. Напрямую связан с ним и другой параметр – PUT – это расстояние между нижним краем черепицы первого ряда и нижним краем первого бруска обрешетки (рис. 2). В сумме эти параметры составляют высоту черепицы.

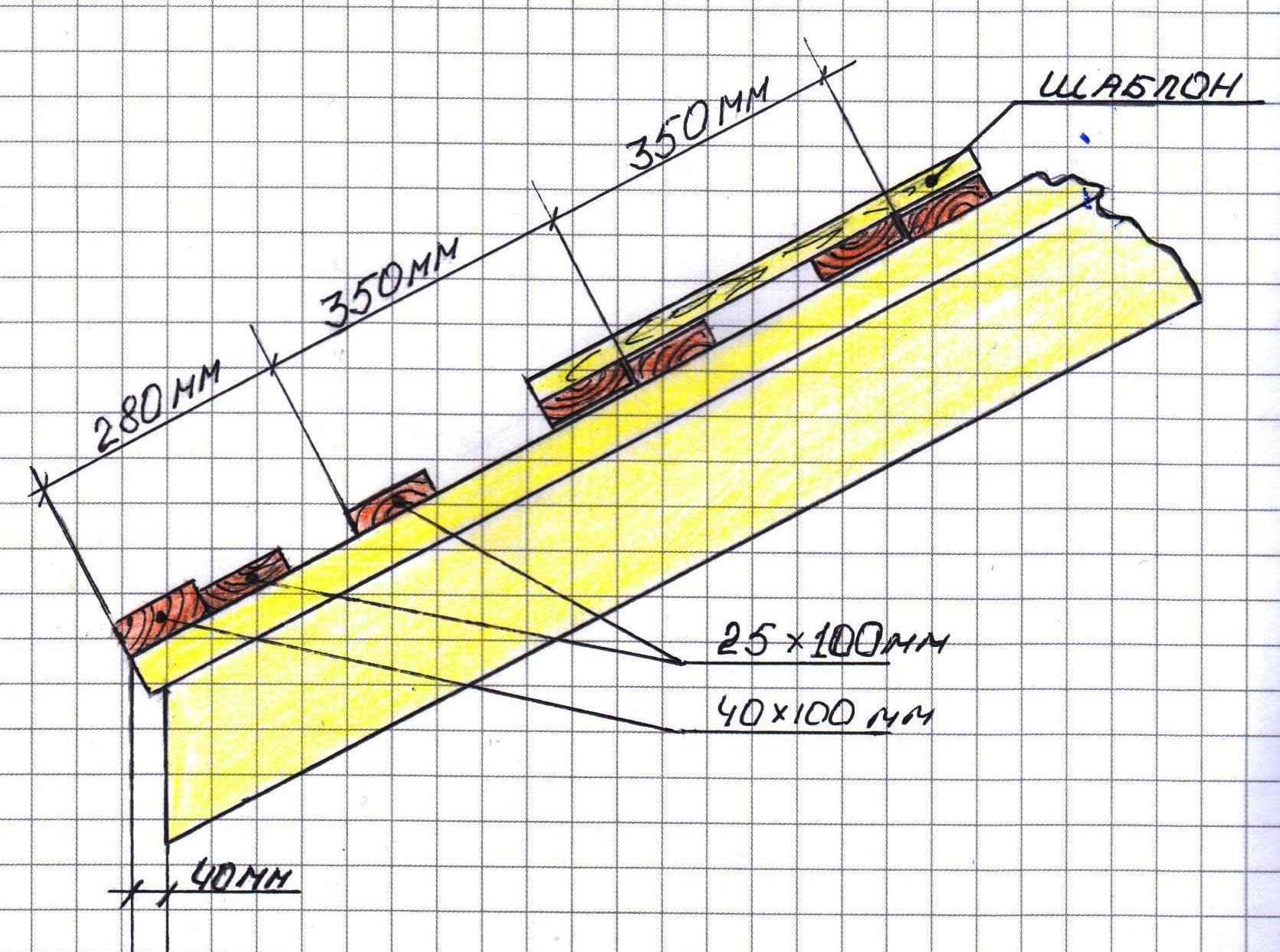

Рисунок 1. Расстояние между наружными краями первых двух брусков обрешетки (LAT)

Рисунок 2. Расстояние между нижним краем черепицы первого ряда и нижним краем первого бруска обрешетки (PUT)

Расчет обрешетки под металлочерепицу

Минимизировать расходы на приобретение пиломатериалов можно, если правильно рассчитать конструкцию и размеры обрешетки под металлочерепицу. Для этого вначале измеряют размеры скатов (высоту, длину) и прибавляют лобовые доски и выпуски.

Методика расчета обрешетки проста. Если известна общая площадь кровли — 100 м² и при этом для устройства обрешетки применяют доски 25×150×4000 мм (толщина, ширина, длина), то:

• площадь доски будет равна 0,15 × 4 = 0,6 м²;
• количество досок, необходимых для монтажа 100 ÷ 0,6 = 167 шт.;
• объем (в куб. метрах) одной доски 0,15 × 0,025 × 4 = 0,015 м³;
• объем всех досок 100 × 0,015 = 1,5 м³.

То есть, для устройства обрешетки сплошного типа потребуется 1,5 м³ досок. Для разреженной обрешетки нужно выполнить корректировку расчетов. Вносится новая составляющая – шаг между досками (брусьями).

Пример расчета выглядит следующим образом.

К примеру, площадь кровли – все те же 100 м², длина скатов – 6 м, ширина – 9 м, шаг обрешетки – 300 мм. Тогда:

Понятия обрешетки и контробрешетки

Под обрешеткой подразумевается сплошное или ячеистое основание под финишный материал. Конструкция собирается непосредственно на стропила. Контробрешетка – это часть системы кровли, которая монтируется поверх гидроизоляционного полотна вдоль стропильных ног.

Функциональность

Рассмотрим, нужна ли контробрешетка под профнастил на холодной крыше, какую задачу выполняет дополнительная конструкция. Опорное основание под кровлю монтируется над гидроизоляционным материалом. Таким образом формируется вентиляционный зазор, который способствует отведению влаги. То есть она не попадают внутрь конструкции.

Дополнительно контробрешетка выполняет и другие задачи:

• за счет поднятия обрешетки над стропилами исключается риск повреждения пленки или мембраны от сквозного прохождения в брус;
• изнаночная сторона металлочерепицы в меньшей степени подвергается воздействию влаги из-за вентиляционного зазора (дополнительно организуется шумоизоляция);
• защита гидробарьера во время проведения монтажных работ (мастера могут набить временные доски и передвигаться по крыше не затрагивая полотно);

Временный дощатый настилИсточник b-online.ru

• элементы конструкции выступают в роли подосновы для базовой обрешетки (снижается вероятность прогибания брусьев под весом кровельного покрытия);
• пленка со временем может провисать, растягиваться и разрушаться, что практически исключается за счет контробрешетки (материал фиксируется).

Если кровельная система устроена в соответствии с технологией, то под металлочерепицу природные осадки попадать не должны, но повышенная влажность при этом не исключается (в соответствии с погодой). Причиной появления конденсата под профлистом является разница температур снаружи и внутри помещения. То есть для неотапливаемой крыши контробрешетку устраивать не обязательно. Но если в будущем планируется устройство утепленной мансарды, то мероприятие все же проводится.

Расчет шага обрешетки

Расчет расстояния между брусьями каркаса под металлическую черепицу выполняется следующим образом:

1. Шаг каркаса зависит от разновидности кровельного покрытия.
2. Интервал между досками обрешеточной конструкции предусмотрен инструкцией для определенного вида кровли. Он вычисляется от нижней части первой планки до верхней точки второй.
3. Величина промежутка между первой парой брусьев каркаса всегда меньше чем между остальными.
4. Линия наклона ската крыши и показатель выступа металлического покрытия за стартовый брус обрешетки влияет на интервал между планками.
5. Верное вычисление интервала между первой парой брусьев выполняется посредством измерения расстояния от наивысшей точки первой волны к нижней части места. Для этого на стропило помещают уровень длиной в 1,5 м, замеряют и делают соответствующую метку. Стандартными считаются размеры поперечной волны 30–45 см, в данном интервале и рекомендовано выбирать оптимальный шаг.
6. При помощи того же уровня определяют ориентировочное положение настилающего листа, поместив треугольную линейку к лицевой планке и отметив место точки нужного выступа, уровень доводят к данной точке.
7. Толщина стартовой рейки должна быть больше остальных, чтобы избежать свисающего выступа в процессе монтажа кровельного материала.
8. Длина последующих перекладин каркаса замеряется от верхней точки второй планки через одинаковый интервал, равный профилю кровли. Метки для несущей конструкции намечают через каждые два бруса, это обусловлено тем, что он может быть искривленным, и потребуется его корректировка путем натяжения по нанесенным маркерам.
9. Расчет необходимо выполнять строго сверху вниз, контролируя оставшуюся длину металлочерепицы.

Следует обратить внимание, что на шаг каркаса влияет также наличие стока для воды и его конфигурация. Если он крепится на лицевой брус, то он добавит к выступу 3–4 см

Как сделать обрешетку под металлочерепицу

Необходимо соблюдать параметры элементов конструкции для монтажа обрешетки. Правила соблюдают следующие:

• стропила изготавливают из бруса, размеры которого выбирают из ряда: 50×200, 50×150, 50×100, 100×200 и 100×150 мм;
• толщина досок для обрешетки должна быть не менее 25 мм;
• ширина досок варьируется в пределах 100 – 150 мм;
• шаг между стропилами лучше выбирать 600 мм (в любом случае – не более 900 мм): такой размер облегчит закладку утеплителя;
• первая доска должна быть на 10-15 мм толще других;
• шаг обрешетки зависит от параметров металлочерепицы: 350 — 450 мм;
• доски обрешетки стыкуются в шахматном порядке;
• доски для дополнительного крепления конька должны быть толщиной 25 мм;
• ветровая доска крепится выше обрешетки;
• прочность обрешетки должна быть такой, чтобы она выдерживала вес человека;
• следует учитывать наличие водостока и диаметр желоба: от размеров этих элементов зависит вылет металлочерепицы, а значит и обрешетки;
• доски и брусья должны быть калиброванными: такой материал облегчает монтажные работы и способствуют повышению качества.

Крепить доски обрешетки будет проще, если откладывать расстояние между горизонтальными элементами из досок или брусьев с помощью специально изготовленного шаблона. Гвозди должны быть вдвое длиннее толщины досок и диаметром не более 3,5 мм. Каждая доска крепится с двух сторон к стропилам двумя гвоздями.

Пиломатериалы для обрешетки делятся на три категории.

1. Доска обрезная сечением 25×100 мм – с помощью такого материала сооружается большинство типов обрешеток при условии легкой и не сложной конструкции.
2. Доска обрезная сечением 32×100 – используется в случае применения в качестве кровельного материала металлочерепицы из толстого листового металла (0,5 мм), покрытого слоем цинка. Также такая доска пригодна для сооружения сложных конструкций.
3. Брус 50×50 мм – укладывают в качестве обрешетки в том случае, если расстояние между стропильными ногами превышает 900 мм.

Монтаж деталей до укладки металлочерепицы

Перед тем как класть листы металлочерепицы, проводят установку доборных элементов, так как сделать это позднее не получится.

Установка карнизной планки и подшивка свесов

Карнизная планка выполняется из стали 0,4–0,5 мм и по расцветке соответствует основному кровельному материалу.

Последовательность действий:

1. Выполняют монтаж лобовой доски, прикрепляя её к торцу стропил.
2. Крепят к стене дома опорный брус для подшивки.
3. Зашивают свес шпунтованной доской или металлическим профилированным листом.
4. Монтируют кронштейны для водосточной системы.
5. Устанавливают карнизную планку поверх водосточного крепления.

Шаг крепления планки саморезами 30–40 см. При необходимости укладки двух карнизных элементов делают нахлёст 10–15 см.

Монтаж ендовы

Ендова — это внутренний угол, образующийся при соединении двух скатов кровли

Детали устанавливают на коньке двухскатной, вальмовой и ломаной крыши, а также во внутренних углах стыковки скатов.

Если углы не совпадают с конфигурацией деталей, их корректируют с помощью резиновой киянки.

Крепят ендову саморезами с головками в виде пресс-шайбы.

Установка планки примыкания

До монтажа черепицы устанавливают нижние планки примыкания. Одну сторону с помощью саморезов закрепляют к стене, вторую к доскам обрешётки.

Правильная схема крепления элементов в виде рекомендаций

Перед тем как делать обрешетку под металлочерепицу по заданному шагу, ознакомьтесь с дополнительными рекомендациями по монтажу, которые сайту «Стройвеликан» дал профессиональный кровельщик Денис Никитин:

1. Гвозди или саморезы для крепления. Для надежной фиксации досок толщиной 25 мм применяйте крепежи длиной не менее 70 мм. Выбирайте оцинкованные саморезы или ершеные гвозди. Вбивайте или вкручивайте крепежные элементы по два в каждую стропильную ногу.
2. Стыки обрешетки в рядах. Укладывайте доски по длине так, чтобы в соседних рядах место соединения располагалось на разных стропилах. А лучше делать перевязку нескольких опорных балок. Стык в одном месте всего ряда обрешетки на скате снизит качество крепления стропильной системы.
3. Используйте древесину небольшой влажности. Свежесрубленная древесина обладает высоким уровнем влажности – от 40-50% и выше. Для устройства обрешетки приобретайте пиломатериалы с показателем не более 20%. Доски будут меньше деформироваться после монтажа.

При крыше с утеплением обязательно предусматривайте вентиляционный канал. Поверх стропильной системы расстилайте мембранную гидроизоляцию. При этом делайте напуск не менее 10-15 см. Далее по стропилам закрепите брусок сечением 50х50 мм. И уже к нему фиксируйте доски под саморезы металлочерепицы. Между гидроизоляцией и кровлей должно оставаться расстояние 5 см.

Этапы монтажа

Если же вы все-таки решили выполнить монтаж своими усилиями, то нелишним будет ознакомиться с основными этапами процесса.

Выбираем тип настила

Укладка листа по стропильным ногам и по кобылкам

Для начала нужно определиться, настил какого типа будет использоваться:

Гидроизоляция

Монтаж битумной черепицы

Перед тем как будет смонтирована обрешетка для металлочерепицы, на стропила необходимо уложить слой гидроизоляционной пленки. На нее затем вдоль стропил набиваются бруски контробрешетки.

Укладка обрешетки

В местах примыкания мансардных окон, в разжелобках и ендовых монтаж обрешетки должен носить сплошной характер. При этом необходимо учитывать особенности конкретной крыши.

Обустройство обрешетки предполагает также установку ветровой доски, креплений для водосточной системы и карнизной планки. Их следует смонтировать до начала укладки металлочерепицы.

Водосточные канавки на листах металлочерепицы и вентиляция кровли

Шаг обрешетки рекомендуется делать около 350 мм. Этот размер должен равняться расстоянию от кромки нижней доски до середины следующей. Подобные действия позволяют зафиксировать лист металлочерепицы внизу волны, что повысит декоративность укладки.

Непрофессионально выполненная работа приведет в будущем к демонтажу элементов кровли и в результате — к значительным финансовым затратам. Необходимо помнить, что уже использованная металлочерепица для повторного монтажа непригодна.

Особенности монтажа

Конструктив покрытия теплой кровли

Рассмотрим самый сложный вариант — монтаж обрешетки на утепленной кровле. До установки настила здесь выполняется укладка гидроизоляции под металлочерепицу, которую крепят к стропилам при помощи степлера. Антиконденсатную пленку настилают внахлест, начиная с низа кровли. Ширина нахлеста соседних полотен должна быть не менее 10 см.

После этого на стропила набивают контррейку, которую иногда называют вентиляционной рейкой. Это могут быть деревянные обрезные бруски сечением 32х50 мм или доски размером 32х100 мм.

Их не доводят до свеса на 15-20 см, оставляя место для крепления первой доски обрешетки. Эта стартовая доска должна иметь толщину, равную суммарной толщине обрешетки и контррейки. Если же первую доску ставят на контррейку, то ее толщину выбирают на 10-15 мм больше толщины рядовой доски, чтобы не получился «висячий» выступ на крае свеса.

Особое внимание при монтаже обрешетки следует уделить правильности установки первой доски. Ее прибивают к концам стропильных ног строго по прямой линии по всей длине карнизного свеса

К ней прикручивают шурупами вертикальную (лобовую) доску и металлическую карнизную планку

К лобовой доске крепится водосточный желоб

К ней прикручивают шурупами вертикальную (лобовую) доску и металлическую карнизную планку. К лобовой доске крепится водосточный желоб.

Укладку первого листа металлочерепицы делают так, чтобы ее край выступал за карнизную планку на 30-40 мм. Это нужно для того, чтобы дождевая и снеговая вода сразу попадала в желоб и не затекала под покрытие.

Вот три важных правила, которые нужно учесть при монтаже обрешетки:

• В местах примыкания конька, трубы, мансардных окон и ендов, расстояние между обрешеткой не должно превышать 1 см (сплошной настил);
• Кронштейны для крепления водосточных желобов и карнизную планку нужно установить до начала монтажа металлочерепицы;
• Антиконденсатную пленку, защищающую утеплитель от намокания, следует укладывать без натяжения и с минимальным провисанием (1-2 см).

После того, как свес правильно оформлен, работа идет быстрее, поскольку рядовая обрешетка прикручивается саморезами или прибивается гвоздями к ровной поверхности основания параллельно стартовой доске.

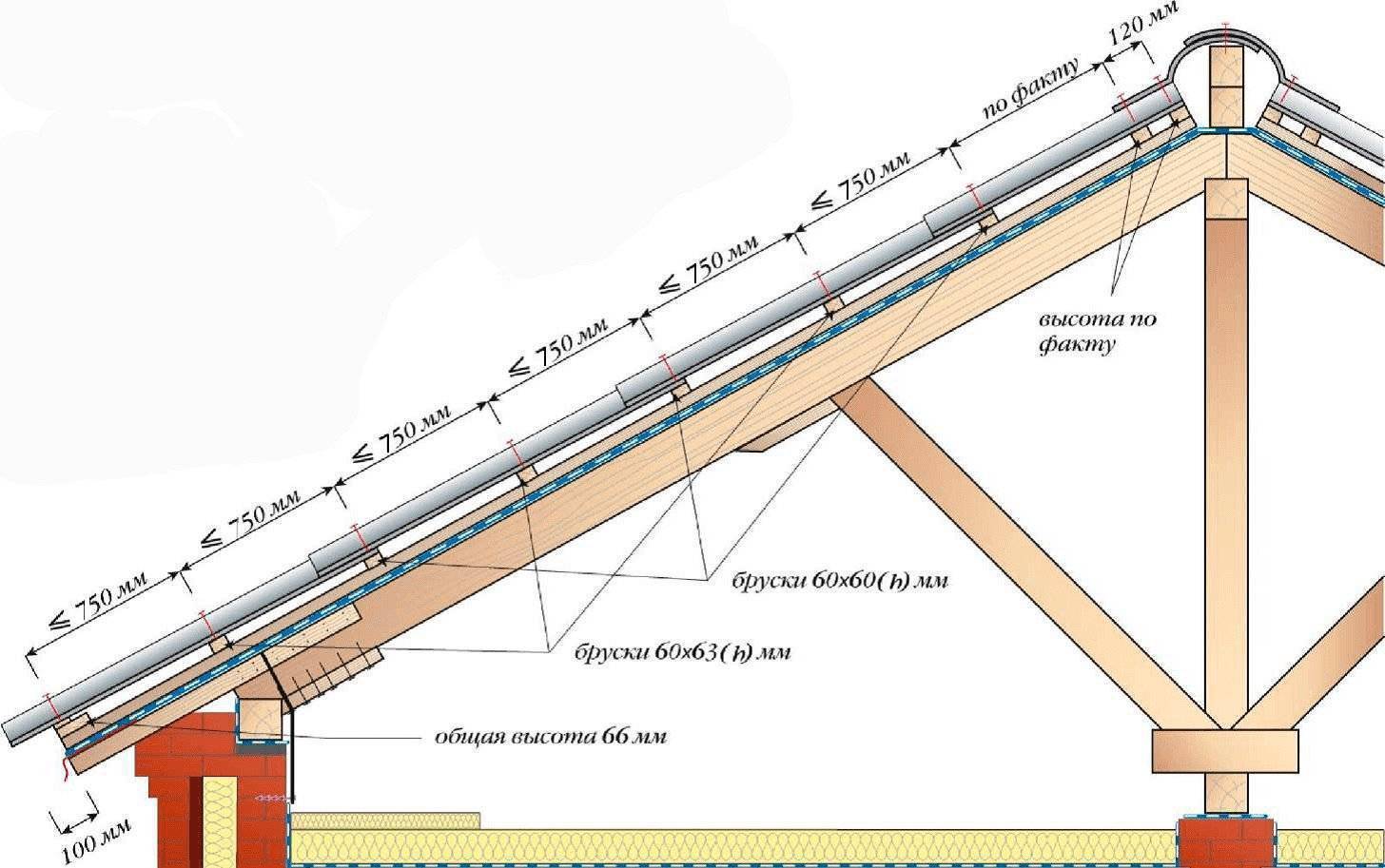

Выбирая шаг обрешетки под металлочерепицу нужно учитывать ее вид, поскольку у разных производителей размеры ячеек листа отличаются между собой.

На рисунке видно, что рекомендуемый шаг обрешетки под черепицу Монтеррей и профнастил отличаются между собой на 150 мм.

Для своего варианта кровли расстояние между досками решетчатого настила вы можете определить из инструкции, прилагаемой к металлочерепице.

Выдерживать шаг обрешетки нужно максимально точно, поскольку любые ошибки приводят к проблемам при монтаже металлочерепицы, указанным на рисунке.

Ошибки при монтаже обрешетки

Точно выдержать расстояние вам помогут две рейки-шаблона нужной длины. Их прикладывают к нижней доске, а верхней частью выравнивают новую обрешетину.

Делать крепление металлочерепицы к обрешетке в районе конька и фронтонавам придется практически вслепую, поскольку листы закроют настил. Поэтому отклонение любой доски даже на 1-2 сантиметра может привести к непоправимому дефекту, когда шуруп зависнет  в воздухе и в покрытии останется сквозное отверстие.

Обрешетку в коньковой части ставят с учетом того, что к ней придется крепить не только край профлиста, но и металлический профиль, прикрывающий стык по всей длине. Поэтому здесь ширину доски можно увеличить или же поставить впритык две узкие обрешетины.

Монтировать решетчатый настил под металлочерепицу нужно только в сухую и безветренную погоду. Этого требуют правила техники безопасности высотных работ, а также необходимость защиты пиломатериала от намокания.

Полезное видео по теме:

https://youtube.com/watch?v=C_FHgYGJ1o0

Плюсы и минусы кровли из металлочерепицы

Чаще всего для крыши частного дома используют именно металлочерепицу, поскольку этот кровельный материал обладает большим количеством преимуществ:

• небольшой вес — всего 4–6 кг/м2;
• широкий цветовой ассортимент;
• разные модели — внешний вид волн;
• экологическая чистота — вредных веществ в составе материала нет;
• высокая прочность при соблюдении правил монтажа — благодаря наличию рёбер жёсткости (например, материал толщиной в 0,5 мм выдерживает нагрузку в 200 кг/м2 и больше);
• устойчивость к механическим повреждениям и перепадам температур (минимальное температурное расширение);
• невысокая стоимость;
• возможность самостоятельного монтажа.

Металлочерепица — прочный и привлекательный кровельный материал

Но металлочерепица имеет и один существенный недостаток — шумность во время дождя и града. Поэтому в кровельный пирог жилого дома обязательно включают слой шумоизоляции (например, полистирол). Также эту роль может выполнять двойной слой утеплителя или металлочерепица со специальным звукоизоляционным покрытием.

Слои утеплителя под металлочерепицей хорошо справляются с подавлением наружного шума

Профессиональная рекомендация

На практике иногда бывают ситуации, когда по тем или иными причинам верхние плоскости обрешетки не лежат по одной линии. Для металлочерепицы это недопустимые отклонения, их в обязательном порядке следует устранять, ускорить процесс можно при помощи простейшего измерительного приспособления. Как его изготовить?

Шаг 1. Из доски вырежьте клин длиной 30–40 см, сделайте его в виде равностороннего треугольника с острым углом у вершины.

Шаг 2. Найдите кусок рубероида, именно его рекомендуется подкладывать под обрешетку во время выравнивания. Он не только не ухудшает своих первоначальных свойств весь период эксплуатации, но и прерывает возможные пути поступления в древесину влаги. Разрежьте рубероид на прямоугольные кусочки со сторонами примерно 2×4 см.

Кусочки рубероида

Шаг 3. Положите клин на ровную площадку, а с двух сторон по одному куску рубероида. Медленно передвигайте ровную рейку с основания клина к вершине. Необходимо определить место, в котором движение прекратится – не позволят куски рубероида. Отметьте на клине расстояние от вершины к фиксированному положению.

Шаг 4. Добавьте с каждой стороны еще по куску рубероида и повторите вышеописанные действия, сделайте вторую метку.

Таким методом поочередно определите общую толщину 5–6 кусочков рубероида, каждый раз делайте метки. Для удобства пользования перенесите их и на обратную сторону клина. Приспособление готово, работать с ним очень просто. Вначале надо определить, какие именно доски обрешетки требуют корректировки. Делается это при помощи длинного уровня, правила или любой ровной рейки. Затем в зазор вставляется клин, метки на нем указывают, на сколько кусочков рубероида надо поднимать конкретную доску.

Клин вставляется в зазор между правилом и обрешеткой

В заключение еще раз напоминаем, что от правильности обустройства обрешетки зависит надежность, длительность, эффективность и безопасность эксплуатации всей крыши, внимательно соблюдайте существующие строительные технологии и правила. Не стоит экспериментировать, ошибки очень дорого обходятся.

Монтаж металлочерепицы

Начинать крепление листов металлочерепицы к обрешетке необходимо снизу. К нижней планке при помощи саморезов и шуруповерта в каждой волне выполняют крепление. Последующие ряды закрепляют через волну ближе к излому.

Для сложных участков конструкции кровли применяются специальные планки (карнизные и примыкания), которые крепятся на обрешетку и соединяют ряды черепицы, как показано на рисунке 4.

Выполнение сложных соединений планками

Сверху по краю кровельных листов крепится специальная планка конька.

Установка конька

Царапины на полимерном покрытии, которые образовались при монтаже, закрашивают краской.

Внимание к деталям

Покрытие кровли металлочерепицей редко обходится без оформления печной трубы и карнизов. Для защиты трубы необходимо вставить ендову, которая будет разбивать потоки воды, заставляя их стекать по поверхности.

Пошаговая инструкция оформления карниза предусматривает:

1. Крепление карнизной планки. Ее ширина — 10−15 см. Она вертикально крепится к стропилам под выступающей частью металла.
2. Монтаж обрешетки. От стены дома к карнизной планке.
3. Крепление листов металла соответствующей ширины. Для оформления карниза используется профлист.
4. Стык между вертикальной и горизонтальной частью карниза закрывается металлическим уголком.

Завершающим этапом работы является закрытие выступающей части обрешетки под скатами. Для этого используют профлист. При его укладке совмещают направление волны.

Собственно сам процесс

Теперь переходим к вопросу «Как сделать?»

Важно! Если наклон кровли меньше, чем 17°, то требуется дополнительная контробрешетка. Монтаж ее происходит под 4 рейками поперечной обрешетки от нижнего края. В таком случае, нижняя часть кровельного покрытия сможет выдержать больший вес, что актуально в снежную зиму

В таком случае, нижняя часть кровельного покрытия сможет выдержать больший вес, что актуально в снежную зиму.

Как выбрать материал под контррейки? Требуются брус, длиной не более полуметра. Стандартные размеры (толщина) – 30 × 50 миллиметров. Но если кровельная конструкция достаточно сложная, то берем брус от 50 × 50 миллиметров и больше.

Итак, монтаж.

Обработка реек антисептиком. Антисептик является защитой от разложения дерева. При установке контрреек их шаг равен шагу стропил

Контрообрешетку забиваем сверху гидроизоляции на стропила

На одной стропиле будет несколько контрреек, потому важно упомянуть о расстоянии между ними – не более 2 см. Там, где расположены ендова (соединение двух скатов), шаг контробрешетки составляет 10 см к продольным доскам ендовы

Такое положение избежать образования лишнего конденсата. Верхние части контрреек пересекаются в точке, что нужно, когда будут устанавливаться коньки на кровельную конструкцию. Рейки запиливают под таким углом, чтобы конек лег ровно

Запил послужит увеличению прочности. Кроме того, шаг обрешетки легко будет подобрать после подобных действий.

Подведем общие итоги. Контробрешетка под металлочерепицу играет весьма важную роль в монтаже кровельной конструкции, позволяя избежать конденсата, увеличивая шумопоглощение и способствуя сохранению тепла в доме. Цена контрреек оправдывается последующими выгодами от их установки. Экономить на данном элементе не стоит.
