Окосячка окон: способы изготовления обсады для окна

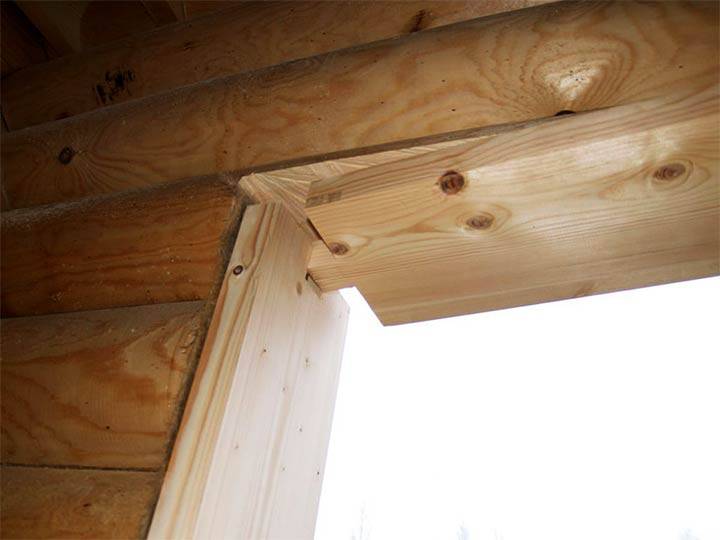

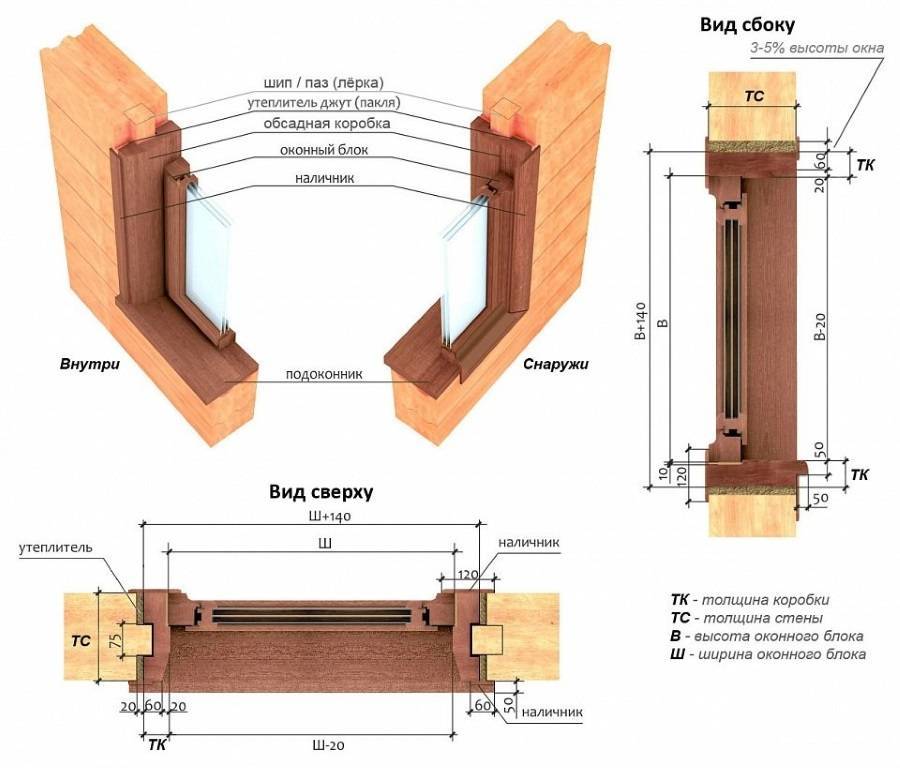

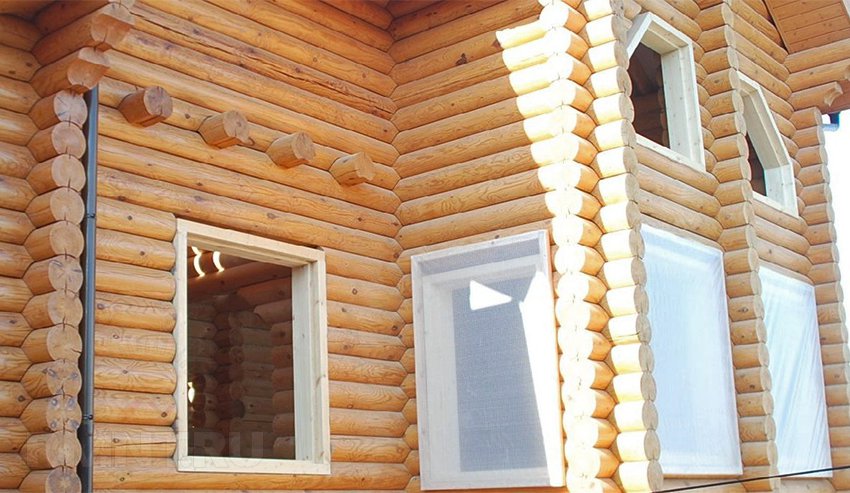

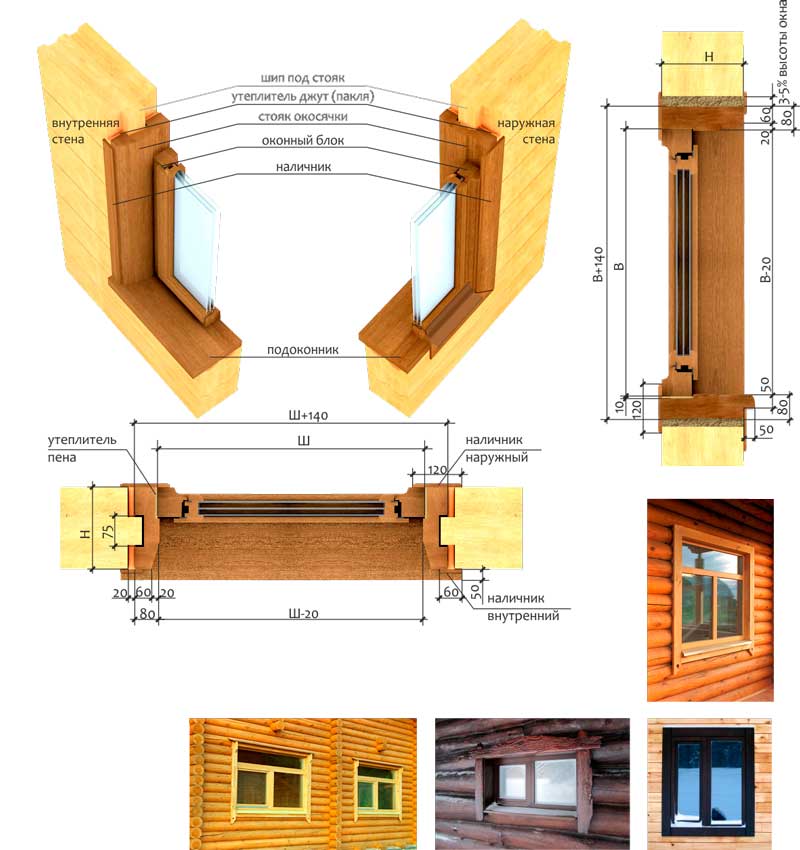

Как рассчитать размеры проемов, если есть размеры окон/дверей

Возьмем для примера окно 1,4 на 1,2 метра в доме из профилированного бруса 150х150. Рассчитывать будем ширину и высоту проема под П-обсаду толщиной 90 мм. Подоконник деревянный, является нижней частью окосячки.

Расчет на примере окна 1400 х 1200 мм.

Исходные данные:

ширина окна 1400 мм, высота окна 1200 мм
толщина боковинок — 90 мм, вершника и подоконника — 60 мм
глубина выбранной четверти под раму — 25 мм
выпил над вершником — 70 мм

Формула:

Ширина проема = ширина окна + две толщины обсады – две глубины четверти + 5 мм на зазор между обсадой и стеной с каждой стороны и по 10 мм на зазор между обсадой и рамой тоже с каждой стороны.

1400+90+90+30–50 = 1560 мм

Высота проема = высота окна + толщина подоконника + толщина вершника + 25 мм на зазоры – две глубины четверти + зазор над вершником.

1200+90+90+25–40+70 = 1435 мм

Рассчитайте стоимость установки окон в сруб под ключ. Пришлите размеры окон в whatsapp — нажмите, чтобы начать чат Ваши выгоды:

Чистовая обсада с пожизненной гарантией
Окна Veka или Rehau
Установка за 1 день (до 7 проемов)
Покраска обсады в цвет окон
Никаких дополнительных отделочных работ с окнами не понадобится

Работаем по Московской области и соседним областям. Возможен выезд в другие регионы.

Виды окосячки для дверей

Рассмотрим, какие бывают виды обсады для дверей в деревянном доме с точки зрения трудозатрат и стоимости, поскольку именно в таком ракурсе рассматривают данный вопрос большинство строителей, столкнувшихся с необходимостью изготовления окосячки.

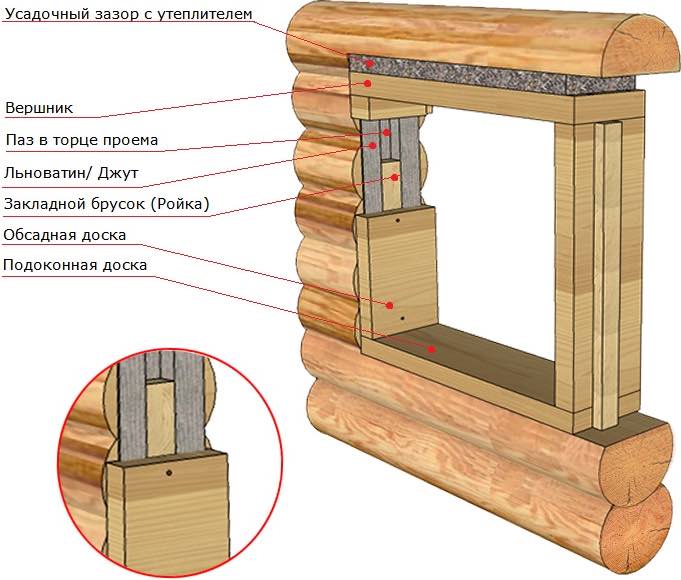

Закладной брус

Самым быстрым и дешёвым способом подготовки монтажного места для деревянных или металлических дверей является окосячка в закладной брус.

В этом случае силовая рама изготавливается из обычного бруса прямоугольного сечения и закладывается в пазы, пробитые в торцах проёмов.

Высота обсадной рамы под дверной косяк всегда должна быть меньше проёма на усадочную высоту сруба (то есть, на 60-100 мм).

Закладка бруса в паз производится на мягкий волоконный уплотнитель (джутовая лента или льноватин). Никакого дополнительного крепления не требуется – рама должна свободно смещаться в пазах.

Особенно удобна данная технология в брусовом доме, где брёвна могут поставляться с уже готовыми пазами в торцах.

Но поскольку дверная коробка должна устанавливаться только в пределах обсадной рамы – а её толщина всего 50-70 мм – то данная схема редко используется для монтажа наружных дверей. Оптимальная область применения обсады в закладной брус – окосячка межкомнатных дверей.

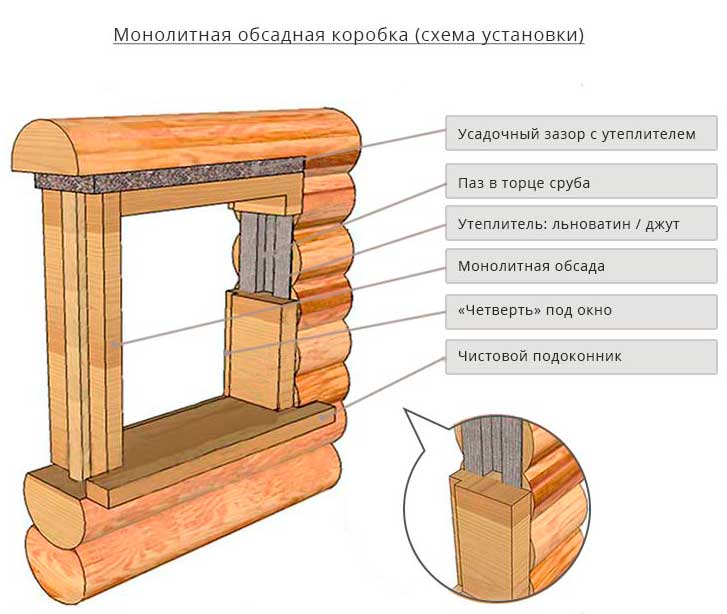

Окосячка в монолитный шип

На практике, для установки деревянных и металлических дверей применяют Т-образную обсаду в монолитный шип. Отличие от предыдущего варианта заключает в том, что торец проёма закрыт сплошной доской, жёстко соединённой с шипом.

Общая конструкция рамы Т-образной обсады состоит из тех же элементов: два вертикальных косяка, верхняя перекладина («вершник») и нижняя перекладина («нижник»). Все эти элементы соединятся без жёсткой фиксации, но с созданием упора в вертикальном и горизонтальном направлениях.

В идеале, вся вертикальная стойка Т-образной обсады изготавливается из цельного бруса. Но чтобы снизить её стоимость допускается применение клееных элементов конструкции.

Обратите внимание на распространённую ошибку при сборке окосячки в шип: для уменьшения её стоимости шип и раму изготавливают из разных досок, после чего соединяют саморезами. Так делать нельзя, поскольку подобное соединение не обеспечивает должной теплозащиты, что через непродолжительно время выразится в сквозняках и промерзании. Если всё же решено использовать сборную конструкцию вертикальных стоек, то шип со стороны рамы лучше тоже посадить в паз и приклеить, хотя это тоже не универсальное решение, поскольку для такой конструкции нужен специальный клей и особые условия для его полимеризации

Если всё же решено использовать сборную конструкцию вертикальных стоек, то шип со стороны рамы лучше тоже посадить в паз и приклеить, хотя это тоже не универсальное решение, поскольку для такой конструкции нужен специальный клей и особые условия для его полимеризации.

Обсада в колоду

Шип под П-образную обсаду

Наиболее дорогой и, в то же время, самый надёжный способ оборудовать силовую раму при установке дверей – это использовать чистовую обсаду в колоду («П-образная обсада»).

В данном варианте тоже применяется соединение вида шип-паз, но на шип обтачивается торец сруба, а в вертикальных косяках прорезается паз.

При этом вертикальные и горизонтальные перекладины обсадного переплёта выполнены таким образом, что после установки рамы необходимость в отделочных операциях отсутствует. Под установку дверной коробки с наружной стороны рамы выбирается четверть.

О преимуществах и недостатках каждого вида обсады можно узнать из статьи «Назначение и конструкции окосячки в деревянном доме».

Правила надежной установки

Все сложности с установкой окон в деревянных домах имеют один корень: нестабильность деревянных конструкций на протяжении всего эксплуатационного периода. Не учтя этот фактор в процессе монтажа пластиковых конструкций, хоть оконных, хоть дверных, вполне реально оказаться в ситуации, когда новая «столярка» выйдет из строя, не поработав и года.

Чем же деревянные дома отличаются от прочих? Древесина теряет много влаги в впервые годы после возведения сруба. Года, как говорят некоторые, на процесс окончательного ссыхания не хватает. В лучшем случае стены дома примут окончательный размер на шестой год после их постройки. Но в некоторых регионах процесс «гуляния» домов никогда не заканчивается.

В среднем высота стены может уменьшиться на 4-5 см. И что будет со стеклопакетом, который установили в короб таким образом, что между сторонами этих конструкций было всего 2-2,5 см? Неужели владельцам деревянных домов нужно забыть про мечты о пластиковых окнах? Нет, конечно. Просто нужно соблюдать ряд технических рекомендаций.

Первая: не пренебрегайте обсадой. Еще ее называют окосячкой. Благодаря ей любые окна получают независимость от воздействия, в разумных пределах, несущих стен здания. Дадут ли они усадку или обретут некоторое искривление, на целости и функциональности окна это не скажется.

Общие технические характеристики обсады:

защитит бревна от ухода от вертикали в области проема окна;
не сопротивляется вертикальной усадке стены;
все нагрузки берет на себя;
способствует крепости стены в зоне оконного проема.

Что собой представляет обсада? Наиболее распространенный вариант – это проделывание в торцах бревен квадратных вертикальных пазов со стороной в 5 см и последующая их заделка брусками аналогичного размера. Но такая обработка стен вокруг проема годится лишь для подготовки места под деревянные окна. Для подготовки проема под пластиковые стеклопакеты на торцах бревен нужно делать гребень, а потом устанавливать на него оконный лафет с пазом. Наличие гребня и паза обеспечит скольжение бревен без вреда оконной раме.

Что такое оконный лафет? Это вертикальные брусья с параметрами 15х10 см, с выемками на краях. Глубина пропилов 5х5 см, сделаны они для вставки увенчанных на концах шипами перемычек в виде дощечек 15х5 см.

Собранная обсада ниже оконного проема на сантиметров 7-8. Такой зазор оставляют из-за возможной усадки стены. Когда окосячку собирают в проеме, ее потом закрывают рулонной паклей, а поверх набивают лафеты. После такой процедуры ни скрипы от усадки, ни сквозняки из-под окна не страшны.

Затем нужно сделать нижнюю перемычку и тоже набить лафеты на гребень с паклей. Верхнюю перемычку заведите в прорубку сверху, а потом опустите в паз

Затем укрепите конструкцию саморезами следя, чтобы они не задевали гребень – это важно для сохранения полученным сооружением относительной свободы. Потом все обнаруженные щели между окосячкой и стенами нужно забить паклей. В такую конструкцию можно и металлопластиковые стеклопакеты вставлять, не боясь, что при усадке дома их заклинит

При монтаже не забудьте, что о шумо, тепло, и пароизоляции тоже нужно позаботиться

В такую конструкцию можно и металлопластиковые стеклопакеты вставлять, не боясь, что при усадке дома их заклинит. При монтаже не забудьте, что о шумо, тепло, и пароизоляции тоже нужно позаботиться.

Когда дом начнет давать ощутимую усадку, планки выбьете для замены на новые. Чтобы облегчить этот процесс, настоятельно рекомендую крепить верхний наличник только к обсаде. Понадобится – аккуратно его снимете, поменяете наполнение, закрепите на место.

Когда я вел семинары, часто сталкивался с недоумением по поводу необходимости понимания монтажником-оконщиком технологии строительства деревянных зданий. А что же в этом странного? Без этого установщик не сможет поставить окно таким образом, чтобы оно без нареканий служило годами. Без обсады в иных случаях не обойтись.

Если вас наймут на установку пластикового стеклопакета в деревянный дом, выясните наличие обсады. Если ее нет, а вместо окосячки будет короб старого окна, скажите хозяину, что у него два пути. Либо он соглашается на модернизацию оконного проема под обсаду и окна размером, меньше, чем планировалась, либо человек получит окна в старые рамы без обсады, но и без вашей гарантии на качественный результат. Поскольку даже старые деревянные дома всегда «гуляют» и противостоять этому, вернее учитывать этот фактор при монтаже окон нужно всегда. И не забудьте указать в договоре, что снимаете с себя всякую ответственность за дальнейшую жизнь окон.

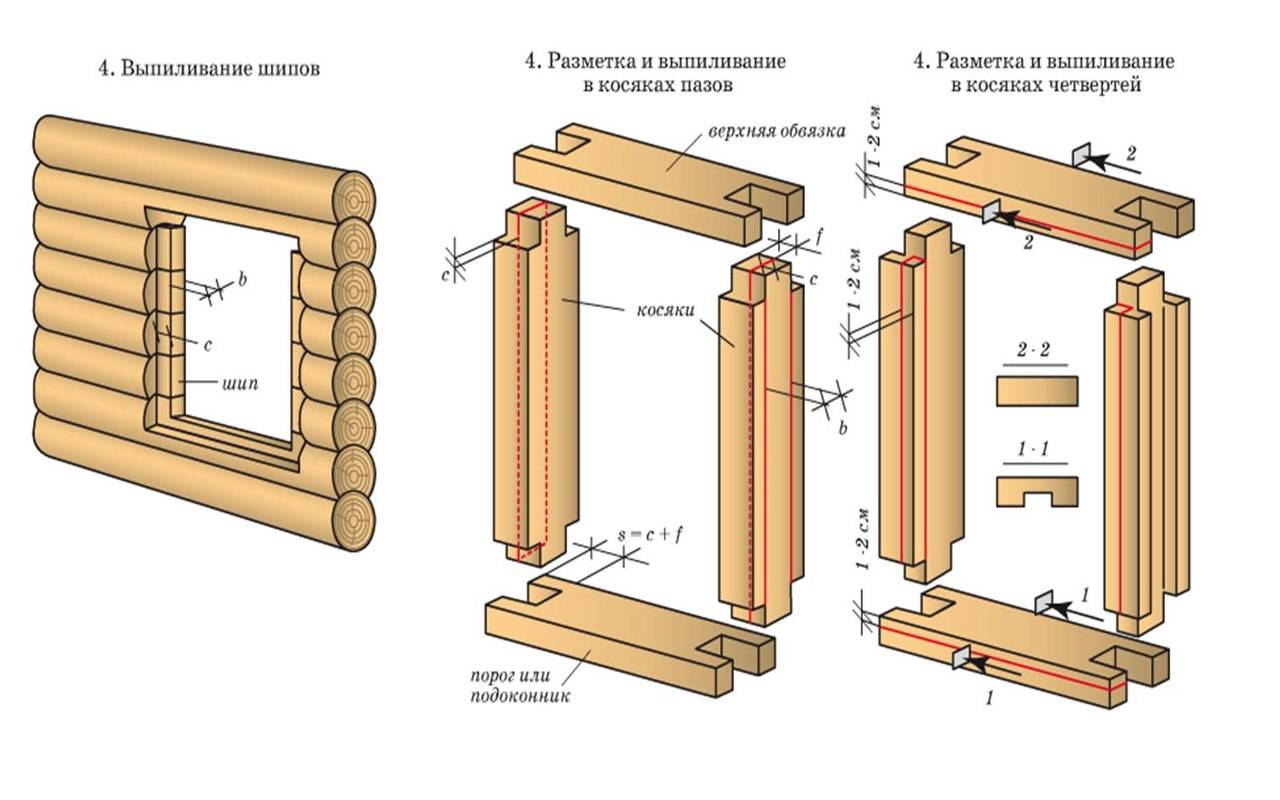

Создание окосячки своими руками

Прежде чем создать обсаду своими руками, необходимо подготовить инструменты для работы:

электролобзик;
шлифмашинка;
дрель;
бензопила;
шуруповерт.

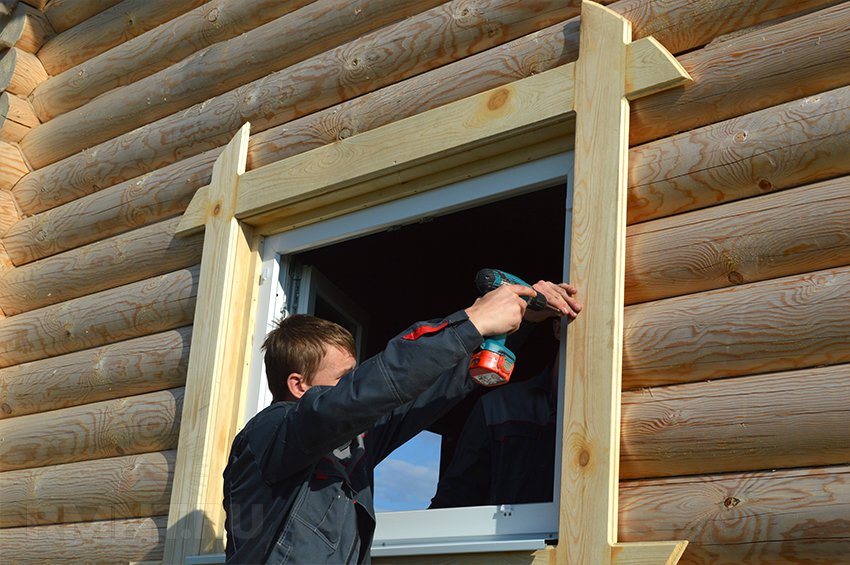

Первым и важным моментом является выбор конструкции окон (пластиковых стеклопакетов или деревянных окон), от этого зависит выбор обсады. Если устанавливаются пластиковые рамы, потребуется изготовление опорного порожка. При деревянном варианте окон такой порожек не нужен.

По бокам проема нужно выпилить паз для бруса, который убережет бревна от съезжания. Таким образом получаются своего рода полозья, по которым скользят бревна, не давя на окно.

Верхняя часть обсады устанавливается в последнюю очередь

Монтаж выполняется так:

происходит установка нижней части;
крепятся боковые элементы;
напоследок крепится верхняя часть.

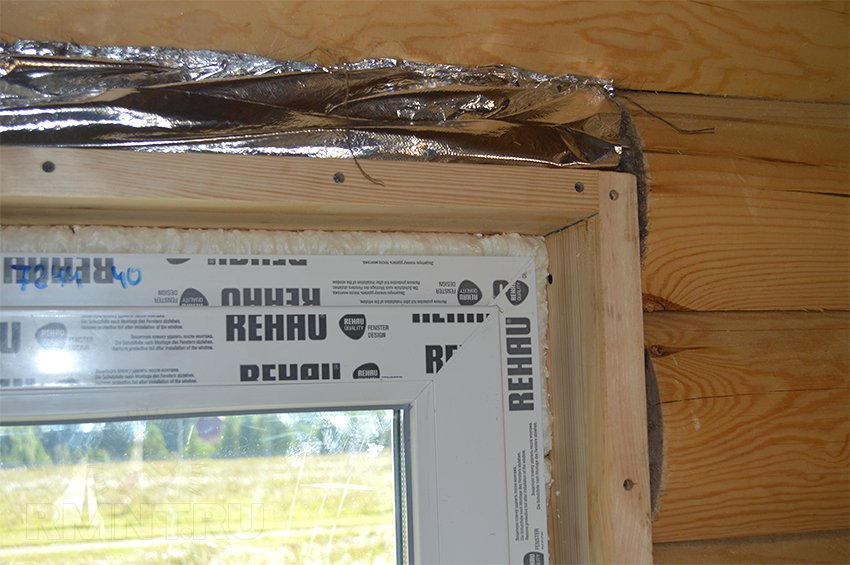

Между верхней частью окосячки и проемом оставляют зазор для компенсации усадки строения. По периметру между обсадой и стеной прокладывают утеплительный материал. Не следует использовать монтажную пену при монтаже окосячки.

Закончив установку коробки, приступают к монтажу рамы. Если рама пластиковая, то нужно по наружной части проема выпилить деревянный слой. Этот создаст упор для пластикового окна и не позволит ее деформировать.

Части обсады соединяются между собой такими способами:

клиновое соединение;
саморезы;
шипованное соединение.

Окосячка в шип с готовым откосом

Если соединение коробки происходит саморезами, внимательно следите, чтобы они не встревали в стеновые бревна. Завершив монтаж коробки, переходят к установке окна и отделке снаружи и внутри. Откосы и подоконник делают из пластика, если рама ставится пластиковая. При установке деревянного стеклопакета откосы можно оштукатурить. На наружной части окна закрепляют отлив и наличники.

Назначение обсады и ее разновидности

Дерево реагирует на усыхание неравномерно. Более всего меняются линейные размеры поперек направления волокон, а продольные размеры почти остаются неизменными. При усадке деревянного дома из бревна или бруса уменьшается высота стены, и соответственно высота проемов (оконных, дверных). Чтобы окно не «сжималось», а его подвижные створки не заклинивались, устанавливают черновую деревянную раму — обсаду.

Она компенсирует влияние усадки за счет следующих факторов:

скользящего способа вертикального крепления к стене в проеме;
зазора между верхней доской черновой рамы и верхним венцом самого проема;
использования для окосячки исключительно сухой древесины, которая прошла уже этап усушки.

Существуют разные виды окосячек, отличающихся между собой способом создания скользящего крепления. Хотя основной принцип фиксации обсадной рамы в проеме одинаков — это соединение типа «шип и паз».

Можно выделить следующие варианты:

Пазы вырезают в торцах боковых стен проема. Обсадную раму изготавливают заранее из обычной строганой доски. К ней в комплект заготавливают закладные бруски, сечение которых должно быть меньше ширины и глубины паза. Бруски закладывают в пазы, чтобы они в них свободно скользили. К брускам крепят обсадную раму. Достоинство способа — простота изготовления. Недостатки — щель между закладными брусками и обсадой, а также риск того, что шурупы могут вылезти сбоку бруска и заклинить его в пазу проема.
Пазы вырезают в боковых стенах проема. Для боковых стоек обсадной рамы используют профилированный брусок с «Т-образным» сечением. Сборку рамы проводят на месте (в самом проеме), заложив шипы боковых стоек в пазы проема. Достоинство — отсутствие щелей в обсадной раме. Недостаток — сложность сборки.
Шипы вырезают в боковых стенках проема. Пазы делают в боковых стойках обсадной рамы. Сборку обсады проводят на месте. Достоинства и недостатки такие же, как и во втором варианте.

Если говорить о внутренней части обсадной рамы, то она может быть такой же, как и оконный проем кирпичного дома — гладкой или профилированной (с четвертью).

Эта часть обсады определяет способ монтажа самого окна.

Роль окосячки в деревянном доме

Особенность дерева в том, что оно реагирует на изменение собственной влажности неравномерно. Продольные размеры (относительно расположения волокон) почти не меняются. Изменение собственной влажности сказывается на поперечных размерах — ее естественное уменьшение приводит к усыханию.

Поэтому при усадке деревянного дома происходит уменьшение высоты стены и вертикального размера оконного проема.

Отличие лишь в очередности — сперва монтируют подоконник , а затем крепят раму.

Важно! При установке окна надо следить, чтобы боковое крепление оконного профиля к обсаде не было сквозным. При запенивании окна монтажный шов защищают от проникновения паров воды со стороны проема и помещения паронепроницаемой пленкой, а со стороны улицы — влагостойкой паропроницаемой мембраной (так называемый теплый монтаж)

При запенивании окна монтажный шов защищают от проникновения паров воды со стороны проема и помещения паронепроницаемой пленкой, а со стороны улицы — влагостойкой паропроницаемой мембраной (так называемый теплый монтаж).

Отделка окна наличниками защищает шов от влияния климатических факторов и разрушающего действия солнечного ультрафиолета (плюс декоративная функция).

Возрастающий интерес к строительству домов из натуральных материалов, бруса или цельных брёвен вполне объясним. Такой дом будет экологичным, уютным, прочным и эстетически привлекательным. Однако такое строительство имеет определенные особенности, которые чаще всего обусловлены свойствами древесины. Так, например, дом из бруса или бревна в процессе эксплуатации подвергается некоторой деформации из-за усыхания и проседания брёвен. Это может привести к тому, что в результате проседания и дверные, и оконные проемы со временем перекосит, и они просто перестанут открываться.

Однако выход из такой ситуации есть. Для этих целей в проемах строения монтируется специальная система, которую называют окосячкой или обсадой. Стоит сразу сказать, что окосячка в деревянном доме может быть изготовлена человеком, имеющим хотя бы базовые навыки и знания в строительстве.

Варианты замковых соединений окосячки

Фото: виды соединений коробки Делаться и скрепляться обсада может несколькими способами. Сказать, что какой-то из них однозначно лучше, нельзя. У каждого свои особенности, которые разберем подробнее.

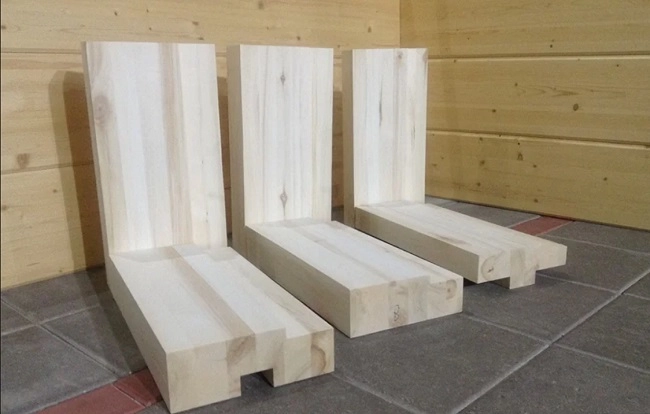

Шип-монолит

Как только на строительном рынке начали продавать профилированный с уже готовыми выемками (чашами) брус, обсада в шип сразу стала популярна. Поскольку элементы идут готовыми и ничего дополнительно выпиливать уже не нужно.

Другое ее название – Т-образная. Применяется в домах из бруса, где толщина стен от 100 до 150 мм, или из оцилиндрованного бревна (небольшого диаметра).

Разберем по шагам, как правильно сделать такой замок:

Выровнять проем ручной или бензопилой.
Выполнить разметку. Провести вертикали по центру торцов. Отступить по 3 см с каждой стороны.
Согласно разметке вырезать ниши под шип.
Покрыть все деревянные элементы антисептиком.
Фрезой выпилить брус в форме буквы Т нужных габаритов.
Снова обработать антисептиком боковые части окосячки. Зафиксировать их саморезами.
Закрепить верхнюю перемычку. Оставить зазор до 5 см, чтобы хорошо зашел утеплитель, но при этом оставался свободный ход при вертикальной усадке.
Зафиксировать подоконную доску.
Все щели, стыки проконопатить.
Боковые части можно оклеить специальной лентой (не обязательно).

В производстве готовых элементов встречаются варианты, когда шип просто вклеен в тело. Но гораздо лучше, когда шип с основой идут цельными.

Колода

Другое название – П-образная. Часто используется в строительстве домов из сруба, бревен оцилиндрованного типа. Замок в колоду отличается повышенной надежностью и прочностью.

Подразумевает выпиливание шипа в торце стены, куда будут крепиться вертикальные элементы.
