Окучник: изготовление и настройка самостоятельно – для ручной тяги и мотоблока

Окучивание картофеля

Как с помощью дискового окучивают картофель

Механизм действия ручных окучников достаточно примитивен. Два огородника должны взяться за устройство с двух сторон (спереди и сзади). Один упирается в ручку передней тяги и приводит окучник в движение, другой — вдавливает диски в грунт, надавливая на ручку задней тяги.

Диск проходит через почву, оставляя за собой заметный шлейф. С помощью такого устройства можно окучивать растения, находящиеся в непосредственной близости друг от друга. Но также можно регулировать расстояние между дисками, достаточно просто установить несколько дополнительных деталей.

Для чего необходимо

Если вы читаете это статью, то определенно знаете, что картофель нужно окучивать. Но зачем?

Сейчас мы все подробно объясним:

1. При рыхлении почвы воздух поступает к корням, благодаря этому они разрастаются значительно быстрее
2. Опять же, когда воздух поступает к корням, быстро образовываются картофельные клубни
3. Если окучивать картофель, то можно увеличить урожай на 20-30%

Также нужно следовать некоторым правилам:

1. Рыхлить нужно своевременно
2. Рыхлить нужно при пасмурной погоде. Самый оптимальный вариант — после дождя, поливных работ или утренней росы
3. Нельзя проводить окучивание картофеля во время жары, так как растение может просто-напросто сгореть

Как правило, используют мотыги, тяпки и грабли, их использование энергозатратно и продолжительно повремени. На фоне окучников вышеперечисленные инструменты просто меркнут.

Ручное окучивание очень энергозатратно и занимает много времени а самое главное — окучиватель можно изготовить своими руками.

Плюсы и минусы самодельных устройств

К списку достоинств самодельных устройств можно причислить:

• доступность — так как сделать такой окучник может любой человек
• — случаев, когда человек платил сам себе, не зарегистрировано
• эффективность — как правило, самодельные устройства ни в чем не уступают рыночным аналогам, но это зависит от конструкции
• поднятие самооценки — ведь лучше окучивать картофель в хорошем настроении

А вот к минусам можно причислить:

• безопасность работы — но это зависит от того, насколько хорошо сконструирован окучник
• качество — опять же, зависит от того, насколько хорошо сконструирован окучник

Окучник своими руками может сделать практически любой человек

Типы дисковых окучников

Почему важно учитывать площадь участка, требующего обработки, при выборе дискового окучника? Сельскохозяйственные работы, связанные с окучиванием такой культуры, как картофель ,считается самым тяжелым. Поэтому окучивание масштабного участка, засаженного картофелем, ручным дисковым окучником нецелесообразно, потому как требует больших трудовых и временных затрат. Каждый, кто пробовал окучивать картошку ручным окучником или тяпкой, наверняка помнит те самые не совсем приятные ощущения

Именно поэтому на сегодняшний день чаще применяются средства малой механизации – окучники для мотоблоков. Рассмотрим подробнее как устроен и как работает такой окучник

Каждый, кто пробовал окучивать картошку ручным окучником или тяпкой, наверняка помнит те самые не совсем приятные ощущения. Именно поэтому на сегодняшний день чаще применяются средства малой механизации – окучники для мотоблоков. Рассмотрим подробнее как устроен и как работает такой окучник.

Разновидности окучников

На рынке сельскохозяйственной техники представлены следующие модели оборудования для мотоблока.

Листерный окучник

Приспособление отличается простым типом конструкции с неизменной шириной захвата, изготовленное из двух соединенных и слегка раздвинутых крыльев. Именно фиксированные части оборудования не дают возможности корректировать ширину захвата. Работа с таким навесом строится с учетом рабочих характеристик агрегата. В классическом исполнении окучники выпускаются с шириной захвата в 25-30 см, но это не лучший вариант, учитывая, что культуру выращивают с шириной между рядами в 50-60 см. Используют с мотокультиватором мощностью до 3,5 л.с., причем показатель общей массы 25-30 кг. Благодаря тонким стойкам исключается перегруз мотокультиватора, когда окучник заглубляется в грунт.

Окучник с регулируемой шириной захвата

За счет регулировочного механизма, позволяющего изменять расположение крыльев, такие изделия более востребованы и отличаются удобством при эксплуатации. Инструмент можно настроить под конкретную ширину междурядий. Его применяют с мотоблоками, мощность которых свыше 4,0 л.с., а вес от 30 кг. Серьезным минусом оборудования считается большая энергоемкость.

Дисковый окучник

Как утверждают опытные земледельцы, это лучший окучиватель для мотоблока, не вызывающий сложностей с применением. Он не требует чрезмерных усилий от агрария, толкая себя сам, без дополнительной помощи. Если приобретать окучник для мотоблока Нева, лучше отдать предпочтение дисковому приспособлению, с которым рыхление и формирование высоких гряд можно производить и после посадки корнеплодов, и на стадии их активного роста.

Ручной окучник для картофеля

Инструмент больше подходит для обработки небольших участков. Он может быть двух разновидностей: дисковый и в виде плуга. Неоспоримым преимуществом является возможность изготовления своими руками из подручных средств, в частности, из старого велосипеда.

Окучник пропеллерного типа

Навесное устройство синхронизируется с мотоблоком и мотокультиватором, имеющим две передние передачи. Вторая скорость, где мощность уже составляет 180 об./мин, используется для обработки и переброса земли из междурядий в гряды. Оборудование благодаря наличию пропеллеров сначала дробит грунт и удаляет траву, а после формирует гряды.

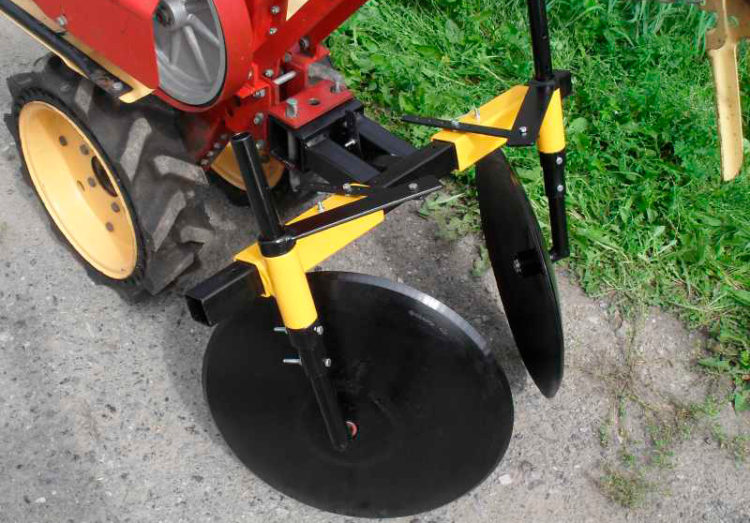

Дисковый окучник для мотоблока своими руками

Конструкция дискового устройства предельно проста: на Т-образную ось с двух сторон при помощи заранее изготовленных креплений установить диски под углом примерно в 45 градусов. Материалы, необходимые для производства дискового окучника можно найти в гараже у запасливого хозяина.

Для самостоятельного создания дискового устройства для окучивания понадобится:

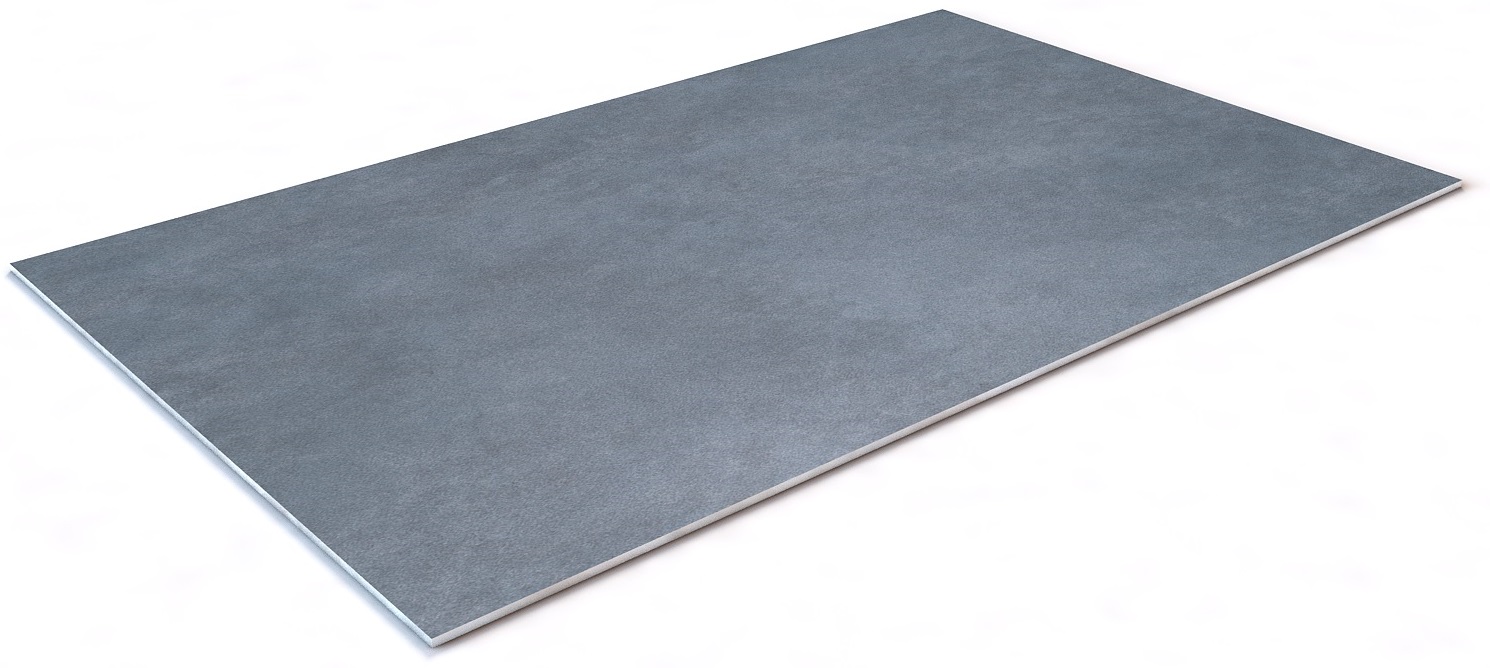

• стальной лист толщиной не менее 3 мм;
• поводок;
• вогнутые к центру металлические диски;
• стойки;
• талрепы;
• крепежные расходники;
• металлический профиль толщиной от 5 мм;
• элементы для стопора.

Процесс изготовления и сборки:

Металлические дисковые колеса — основной элемент конструкции данного вида мотоблочной насадки. Их можно сделать из 2-х использованных газовых баллонов. Для этого болгаркой отрезать верхнюю и нижнюю часть баллона и заточить края полученных деталей. Диски должны быть вогнутыми к центру, поэтому если их вырезать из листового металла, то диски выгнуть с помощью молотка.
Т-образную ось, к которой будет крепится вся конструкция с дисками, сделать из металлического квадратного профиля толщиной от 5 мм. На этот элемент при работе окучника осуществляется максимальная нагрузка, поэтому чем толще будет металл — тем надежнее будет общая конструкция.
Диски разметить по диаметру и в центре высверлить отверстие под болтовое крепление. Крепления приварить к металлической трубе.
Дисковые колеса симметрично соединить друг с другом. Их закрепить на подшипники с сальниками, которые соединить с основной рамой при помощи сварки и крепежных болтов

Важно выбрать правильный угол наклона дисков, который отвечает за глубину погружения — для этого на кронштейн закрепить подвижной элемент, который тоже зафиксировать болтами.
На раму прикрепить винтовые талрепы, стойки, Т-образную ось.
Всю конструкцию сварить, скрепить при помощи болтов. Настроить дисковый окучник для работы.

Обратите внимание! Перед сборкой все детали необходимо тщательно зачистить напильником, наждаком или болгаркой. Также это необходимо сделать после конечной сборки всей конструкции, особенно в местах соединительных швов

Пропеллерный активный окучник для мотоблока – эта разновидность устройств для окучивания картофеля считается надежной и эффективной. Также его называют активным роторным, потому что принцип работы этого инструмента основан на одновременном вертикальном, горизонтальном вращении рабочих элементов. Внешний вид роторного устройства напоминает пропеллер, который своими лопастями взрыхляет землю – это и есть его принцип действия.

Преимуществом этой модели является одновременное взрыхление, распашка почвы и подсыпание земли к корням растений. Недостаток — относительно высокая стоимость комплектующих деталей, сложность изготовления и возможность использовать насадку только в мотоблоках, оснащенных двумя передними передачами, валом отбора мощности.

Как настроить дисковый окучник?

Регулировка оборудования предполагает правильное его направление относительно борозды. Он должен находиться параллельно грядкам на земельном участке с определенным углом наклона и шириной борозды. Хорошая настройка техники, позволит избежать ошибок и добиться хороших результатов во время работы.

Для установки угла на агрегате имеется специальная винтовая регулировка, которая наклоняет все устройство относительно мотоблока. От настраиваемой детали зависит глубина борозды. Кроме того, регулировку проводят при установке окучника к мотоблоку. Делают это с помощью проделанных в стойке отверстий для крепежей. Если установлены двигающиеся окучники, то можно регулировать ширину и высоту производимого гребня.

Окучник дисковый обладает более высоким качеством, чем плуг, несмотря на то, что времени на обработку земли уходит больше. Работа ведется не на двух бороздах, как в случае с двухрядным окучником, а с одним.

Пропольник дисковый настроить легко. Нижние точки дисков разводят в стороны приблизительно на 40–70 см (все зависит от расстояния между рядами, рекомендуемая ширина между бороздами для картофеля 60–65 см). Настраивая оборудование, нужно не забыть про угол наклона и обязательно следят за тем, чтобы диски были симметричны друг к другу.

Мотоблок ставят в борозды так, чтобы обрабатываемая борозда оказалась между рабочими дисками. Ведут ровно по междурядьям, не затрагивая овощную культуру. Диски подбирают землю, образуя гребень, одновременно рыхлят и измельчают большие комья земли.

За весь период выращивания картофеля делают три окучивания картофеля. Первый раз работа проводится тогда, когда высота кустиков будет примерно 16 см, второй раз, когда их высота будет приблизительно 23 см и последний раз после завершения цветения.

https://youtube.com/watch?v=l3txV87W1aM

Разновидности листерных самодельных и заводских окучников

Простейший нерегулируемый окучник представляет собой сплошную конструкцию их двух расходящихся фигурных пластин, расположенных зеркально и имеющих общее ребро жесткости.

Это основа, но если к ней добавить закрылки в виде регулируемых пластин, получится регулируемый окучник собственного изготовления. Без пластин — это прекрасный рыхлитель междурядий картофеля, в которых почва уплотняется, и воздух не поступает к корням.

Окучник с фиксированным захватом может применяться на ровных полях, с одинаковыми междурядьями при использовании сеялки. Такой инструмент применяется с маломощной тягой, так как регулируемые пластины создают дополнительное сопротивление слоя земли.

Но создать развальный механизм и заставить его работать – две разные истории. Для регулирования глубины опускания в почву, для ровного создания гребка должна быть выполнена рамная конструкция со сцепкой. Только хорошо отцентрованный узел будет тратить минимум усилий для качественной обработки почвы. Погружение окучника в землю происходит за счёт вертикально выставленной стойки. Если окучник для картофеля к мотоблоку своими руками при настройке идёт низко или по поверхности регулируют угол наклона стойки. Для листерного двухрядного инструмента при монтаже на раму необходимо точно установить расстояние между стрелами.

Как сделать самостоятельно дисковый окучник

Самому изготовить тарельчатое приспособление для окучивания картошки довольно просто. Наиболее сложные детали в конструкции – диски. Выпуклую форму им придают на специальных штампах. Опорную балку и стойки изготавливают из стальной трубы квадратного или круглого сечения.

На заметку!Целесообразно в качестве заготовки применить диски от старой сельхозтехники или вырезать их из газового баллона на 50 л.

Диски при культивировании земли проворачиваются вокруг своей оси. Для этого в центре приваривают толстую пластину, сверлят отверстие, в которое вставляют болт или кусок трубы диаметром 22 мм. Для мотоблока дисковый окучник своими руками собирают поэтапно:

1. Изготавливают навесную балку. К середине приваривают механизм сцепки для крепления к тяговому органу. Края закрывают декоративными заглушками или тонким листом металла.
2. Делают две стойки из железа толщиной 8-10 мм с размерами 50 х 500 мм. К ним приваривают оси дисков.
3. Сгибают из стальной полосы 5 х 50 мм П-образную скобу. В верхней части по центру сверлят отверстие диаметром 14 мм, соосно приваривают гайку на М12. С обратной стороны вырезают два паза по размерам сечения стойки.
4. Очищают поверхности от ржавчины, красят.
5. Дисковый окучник собирают и настраивают.

Что такое окучник и зачем он нужен

Картофель — самая распространенная садовая культура, которую выращивают владельцы огородов на своих дачах и загородных участках. Земледельцы, которые каждый год сталкиваются с обработкой этих корнеплодов знают какой это нелегкий труд.

Обратите внимание! Пропольник дисковый — это специальная металлическая насадка на мотоблок, которую используют для распашки и окучивания грядок с картофелем.

Этот инструмент активно применяется в домашнем земледелии и облегчает нелегкий труд огородников. Среди земледельцев аппарат получил широкое применение, а «народные умельцы» научились самостоятельно изготавливать полезные насадки для мотоблока своими руками.

Дополнительно можно создать второй ряд для устройства, вследствие чего скорость работы инструмента повысится вдвое. В двухрядном окучнике к готовой конструкции добавить тяговые устройства, а крепления делать подвижными на шарнирах. Подвижность креплений, в данном случае, выполняет функцию регулирования рядов. В отличие от однорядного окучника двухрядный позволяет производить обработку грядок одновременно с двух сторон.

Мотоблочные окучники бывают:

• листерными;
• дискового типа;
• пропеллерными.

Об устройстве окучника

Конструктивные особенности окучника напрямую зависят от типа устройства, которых несколько.

Дисковый окучник. Уже из самого названия понятно, что в конструкции данного окучника используются диски, точнее два диска, расположенные друг к другу под определенным углом. Кроме того, данные диски крепятся к специальной раме, которая непосредственно агрегатируется с мотоблоком через сцепку.

Более подробно о дисковом окучнике смотрите на видео:

• Активный окучник. Данный вид окучника называют еще пропеллерным, потому что в его работе используется поступательное и вращательное движение. Подобные окучники устанавливаются на мотоблоки, у которых есть две передние передачи.
• Нужно это для того, чтобы на второй передаче можно было не только рыхлить поверхность, но и перебрасывать землю из междурядных пространств.

Листерный окучник. Это наиболее простой вид окучника, который постепенно теряет свою популярность в связи с меньшей эффективностью, по сравнению с двумя предыдущими типами устройств. Конструктивно они представляют собой два листа, соединенных между собой, по форме похожи они на что-то вроде крыльев.

Листерный окучник

С помощью данных инструментов можно формировать борозды, после чего осуществлять саму посадку картофеля. В дальнейшем, когда кусты сформируются до оптимальных размеров, можно производить окучивание этими же инструментами.

Таким образом, ряды получаются очень ровными и аккуратными, что не только улучшает визуальное восприятие, но и помогает клубням картофеля лучше формироваться и быстрее созревать в кусте.

Окучник для мотоблока Кайман, Патриот, Техас, Прораб, Кроссер, Викинг, Форза, Садко своими руками, чертежи и видео изготовления которого можно найти в общем доступе, представляет собой оптимальный выход из ситуации, когда нет лишних денег на приобретение навесного оборудования.

К тому же, самостоятельное изготовление того или иного технического средства позволит существенно сэкономить на последующей эксплуатации самого мотоблока.

Окучник своими руками

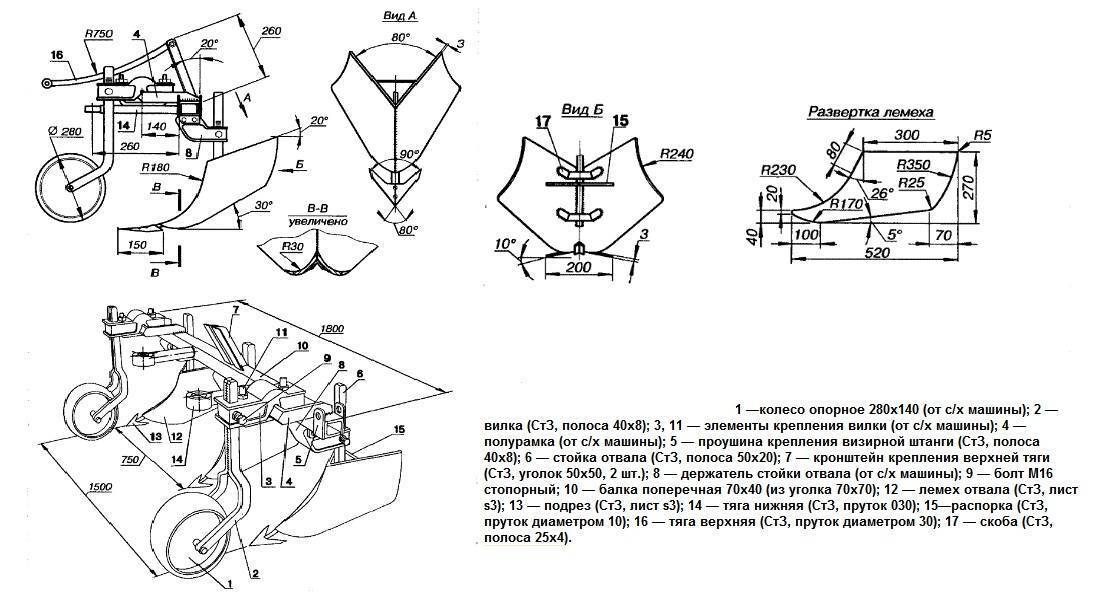

Изготовление листерного распашника

Такое сельхозорудие для мототехники является классическим нерегулируемым приспособлением, применяемым чаще всего. Для его изготовления необходимо набросать либо применять уже готовую чертежную документацию, по которой выполнить все мероприятия будет легко и просто.

• Основу сооружаем из железного листа 3-миллиметров толщиной. Она будет сталкиваться с противодействием почвы, следовательно, обязана быть предельно прочной.
• Держатель выполняем из металлической полосы, шириной 4 миллиметра, запчасть необходимо закалить.
• Полевая доска изготавливается из стали толщиной 5 миллиметров. Закаливание ее осуществляется в несколько шагов посредством газовой горелки.

• Стойку выполняют из железа толщиной 8 миллиметров, поскольку она будет тем компонентом, на который ляжет вся нагрузка.
• Крылья для орудия выполняем из железа толщиной в 2 миллиметра, они обязаны согласовываться с параметрами избранной схемы, поскольку только так их можно пристыковать к основе.
• Затем они немножко изгибаются и варятся к основе.

Читать далее: Почему не плодоносит лимон дома: что делать, как заставить Если требуется настроить пропашник, надо крылья зафиксировать к основе посредством шарнирных соединений. Штанги для настройки угла монтируются в хвост основы. Можно также создать 2-рядное приспособление, за счет которого темп работы увеличится вдвое. В этом случае необходимо к построенной конструкции прибавить тяговые механизмы, а крепежи создать подвижными, что даст возможность корректировать размер рядов.

Что такое окучник

Окучник — это инструмент, выполняющий увеличение почвенной гряды на линии высадки растений. Он захватывает почву с краев, разрыхляет и перемещает ее в центр. Для обработки достаточно присоединить окучник к мотоблоку и протянуть его по всей длине гряды. Скорость и качество окучивания многократно выше, чем при ручной обработке, что высоко оценивается владельцами больших наделов земли.

Сегодня окучники значительно расширили область применения. Их используют для решения разных задач:

• рыхление почвы;
• перекопка грядок;

Использование окучников дает весьма ощутимые результаты. Следствием высокого качества обработки становится увеличение урожая, снижение трудозатрат. Владелец земельного участка получает возможность расширить площадь высадки, поскольку теперь он может обработать ее с высокой скоростью и качеством.

Виды окучников для мотоблока

Условно окучиватель для мотоблока по его конструктивному решению и принципу действия можно разделить на несколько основных видов:

• дискового типа;
• листерный;
• пропеллерный (активный).

Листерный

Приспособление такого типа имеет самое простое конструктивное решение. Такие окучники имеют строго фиксированную ширину захвата и внешним видом напоминают крылья бабочки.

Конструкция этого приспособления состоит из двух разветвлённых, присоединённых и зафиксированных между собой листов железа. При работе окучник должен поднимать почву с ровной поверхности наверх, преодолевая при этом сопротивление грунта и создавая необходимый гребень. Конец приспособления заострённой формы должен опускаться ниже поверхности почвы на заранее заданную глубину. Он взрыхляет почву и поднимает её, а для направления грунта к основанию растения служат направляющие плоскости, которые и создают развал грунта на обе стороны.

Так как крылья в таком окучнике зафиксированы неподвижно, то при работе с ним приходится подстраивать междурядья под размеры приспособления, а не наоборот. Поэтому, учитывая, что оптимальной шириной между рядами при посадке картофеля считается 60 см, ширина захвата заводского окучника в 25−30 см считается не очень удобной при выращивании картошки. Конструктивные доработки для окучника касаются величины крыльев и угла их установки для уменьшения сопротивления почвы и изменения ширины захвата и высоты гребня борозды.

Приспособление с переменной шириной захвата

Такое устройство является наиболее удобным, поскольку имеет механизм регулировки, обеспечивающий удобное и быстрое изменение положения крыльев. Именно благодаря такому конструктивному решению окучник можно легко подстроить под различные размеры грядок. Один неприятный недостаток у такого механизма связан с тем, что при проведении процесса рыхления крылья раздвигают землю в разные стороны, а вот не очень большое количество её падает обратно в борозду. Но, несмотря на это неудобство, такая модель окучника более популярна у многих земледельцев.

Дисковый

Из самого названия приспособления можно понять, что в его работе используются диски, тонкие ободы которых входят на необходимую глубину с небольшим сопротивлением грунта. Для качественной и лёгкой работы эта конструкция требует точной настройки угла разбега и угла наклона дисков по вертикали. Расстояние между рабочими дисками выставляется на раме согласно нужному размеру обрабатываемого ряда.

Этот вид инструмента обладает рядом достоинств:

• Отлично сочетается с мотоблоком. При использовании такого инструмента на пониженной передаче мотоблока его мощность увеличивается. Поэтому намного возрастает эффективность перекапывания почвы, а также оказывает благотворное влияние на рабочий цикл инструмента.
• Очень удобное использование. При проведении рыхления и вскапывания почвы не требуется большой затраты физических сил. Правильно настроенное приспособление не требует дополнительного упора сзади, а продвигается по земле как бы самостоятельно.
• Универсальность применения. Такой инструмент удобно применять для рыхления почвы как в период посадки картофеля, так и во время вегетации растения.

Пропеллерный

Этот вид окучника ещё называют активным, потому что в принцип его работы заложено как вращательное движение рабочих элементов, так их и поступательное перемещение. Использование такого оборудования возможно только на мотоблоках с двумя передними передачами и валом отбора мощности. По внешнему виду конструкция напоминает домашний вентилятор.

Применение такого оборудования намного эффективнее, чем других моделей, но из-за сложности изготовления и дороговизны комплектующих используется гораздо реже их.

Весь технологический процесс работы пропеллерных элементов осуществляется за один виток активного диска. В первую очередь вскапывается почва и вычищается сорная трава, а затем происходит рыхление самих грядок.

На максимальной мощности это устройство можно применять не только для окучивания грунта, но и для переброски земли на другое место.

Как устроен и работает этот инструмент

Оборудование используется вместе с фрезами, которые устанавливаются на валу редуктора. В ходе поступательных движений мотоблока окучник углубляется в грунт и формирует борозду с впадиной определенной глубины. Габариты подошвы впадины позволяют огороднику передвигаться по грунту, не нарушая борозды.

Одновременно с этим окучник перемещает почву из впадины наверх, образуя тем самым «гребни» с фиксированным расположением.

Помимо формирования борозд для посадки культур, окучник нужен для таких целей:

• рыхлить грунт между рядами и одновременно присыпать растения;
• пропалывать готовые грядки и избавляться от сорняков.

Чаще всего его применяют, чтобы высаживать картофель, морковь, репу или свеклу.
