Освещение в гараже: делаем освещение своими руками

Электричество в гараже: базовые принципы

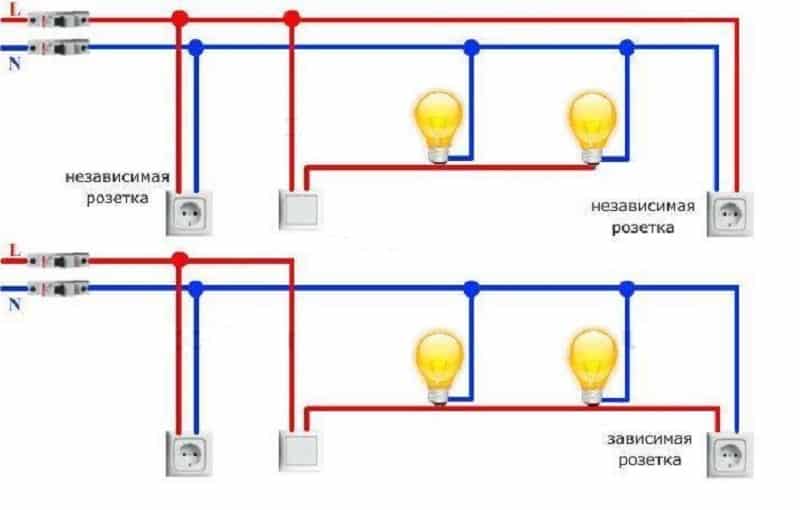

Что же нужно знать, чтобы самостоятельно осилить электрическую проводку в гараже? Во-первых, важно понимать, что для того, чтобы подключить точку (розетку или лампочку), необходимо подвести к ней два провода: фазу и ноль

Кроме того, вам понадобятся некоторые инструменты. Среди них:
— острый нож для зачистки провода
— кусачки
— пара отверток (плоская и крестовая)
— пробник

Выбираем провод

Электрические кабели бывают очень разными. Это продиктовано различными сферами их применения и отличаются они по многим параметрам. Однако в квартирах и домах (а также и в гаражах) обычно применяют многожильный медный провод.

Важно, чтобы в самом кабеле было два, а лучше три провода. Один из них станет вашей фазой, другой — нулем, а третий — землей

Маркировка кабеля указывает на количество жил и сечение каждой из них. Например, в кабеле 2х0,75 две жилы, каждая сечением 0,75 мм.кв. Такого кабеля вполне достаточно для проводки под освещение.

Совет! Даже если у вас в данный момент нет заземления, прокладывайте проводку с землей. В таком случае сделать заземление в дальнейшем будет сравнительно несложно. А вот если вы выполните проводку двухжильным проводом, то, чтобы потом заземлиться, вам придется полностью ее переделывать.

Как выбрать сечение провода

Здесь можно приводить рассчеты и доводы, но мы дадим простой практичный совет. Для подключения лампочек нет смысла тянуть толстый провод. Как уже упоминалось выше, для освещения в гараже вполне подойдет многожильный медный провод 2х0,75. Такой провод выдерживает до 3кВт.

Для розеток нужен провод посерьезнее. В общем случае достаточно будет кабеля 3х2,5 (или 2х2,5 без заземления). Этого хватит для любых бытовых приборов и для большей части электроинструментов. Если вы планируете регулярно пользоваться мощным инструментом (например, сваркой), то лучше провести для этого дополнительную линию проводом 3х4 и оснастить ее отдельным автоматом.

Совет! При выборе кабеля также обращайте внимание на качество изоляционного материала. Чем мягче и эластичнее оболочка кабеля, тем легче и удобнее с ним работать

При этом изоляция должна быть прочной.

Общие положения

Прежде чем приступить к проектированию и дальнейшей организации света в гараже, нужно учесть важную деталь. Работы, которые в нем выполняются, имеют разный уровень сложности и исполнения, поэтому просто повесить лампочку будет мало. Недостаточная освещенность напрямую может сказаться на здоровье Ваших глаз. О том, как сделать освещение в гараже своими руками грамотно, речь пойдет в следующих пунктах нашей статьи.

Нормы и требования

Правильное освещение гаража предполагает соблюдение некоторых технических и санитарных требований. В соответствии со СНиП 23-05-95, «Естественное и искусственное освещение», для каждого вида зрительных работ предполагается свой уровень освещенности рабочей поверхности

При этом важно понимать, что такое рабочая поверхность. В гараже это — верстак, рабочий стол или/и сам автомобиль. Для стола необходимый уровень освещенности составляет 300 лк, для более мелких работ понадобится 400 лк

Первое требование достигается организацией общего освещения посредством различных источников света. Для локального рекомендуется приобрести настольную лампу на кронштейне, длинной ноге и с несколькими степенями свободы

Для стола необходимый уровень освещенности составляет 300 лк, для более мелких работ понадобится 400 лк. Первое требование достигается организацией общего освещения посредством различных источников света. Для локального рекомендуется приобрести настольную лампу на кронштейне, длинной ноге и с несколькими степенями свободы.

Локальное освещение

Если рабочая поверхность – автомобиль, включая борта, днище, подкапотное пространство и салон, потребуется освещенность 300 лк по всей поверхности. Для производства покрасочных работ требуется 400-600 Люкс, чтобы не ошибиться при подборе цвета.

Виды светильников и типы ламп

Для реализации нормативных требований уровня освещенности, нужно подобрать правильные светильники и лампы.

Для гаража рекомендуются линейные или точечные светильники промышленного исполнения с защитой от влаги и пыли на уровне IP 43, а также с равномерным распределением светового потока. В советское время часто применялись светильники с люминесцентными лампами, но так как в них используются пары ртути, рекомендуется использовать современные светильники со светодиодами. Они экономичны, экологичны, с длительным сроком службы и у них нет ограничений по утилизации. Диапазон рабочих температур этого типа ламп позволяет организовать светодиодное освещение гаража и в холодном и в отапливаемом помещении.

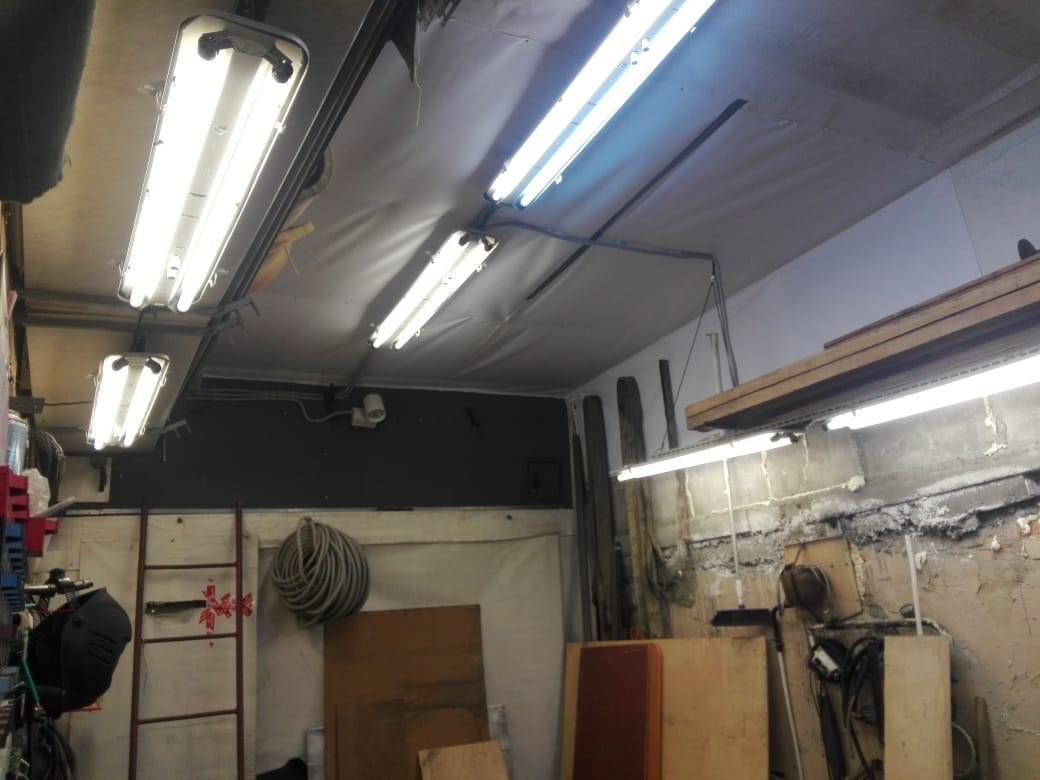

Линейные светильники в гараже

Большую популярность набирает освещение гаража светодиодными прожекторами. У этого типа светильников имеются как преимущества, так и недостатки:

Из основных достоинств можно отметить:

• высокую степень защиты от влаги и пыли
• экономичность за счет использования светодиодов
• простоту в эксплуатации и монтаже

Недостатками являются:

• высокая стоимость относительно других типов светильников
• создают узконаправленный пучок света (подходит не для каждого освещения)

Освещение светодиодными прожекторами

Таким образом, учитывая все особенности прожекторов и необходимость применения в гараже, нужно принимать решение об их покупке.

Световая температура для освещения гаража может составлять 4000 – 6000 Кельвинов. Такой свет по спектру наиболее близок к естественному солнечному

Он позволит не напрягая зрение выполнять самые мелкие работы и грамотно без искажения подобрать цвета, что важно при покраске автомобиля

Принцип зонирования

Гаражное освещение можно условно разделить на несколько зон, в которых используются свои виды светильников и распространяются описанные выше нормы.

Наиболее распространенными зонами являются:

• верстак и панель с инструментами
• место для ремонта автомобиля
• смотровая яма
• въезд в гараж

Помимо зонирования, освещение гаража подразумевает еще один нюанс, такой как многоуровневость.

Начиная сверху вниз выделяют следующие уровни освещения:

1. Потолочное (общее)
2. Настенное (боковое) на уровне 0.5-1.5 метров от пола
3. Напольное (освещение смотровой ямы)

Реализация каждого уровня имеет свои особенности, которые будут описаны далее в статье.

Монтаж светодиодного освещения в гараже своими руками

Имея навыки работы с электрооборудованием и инструментами, а также соблюдая правила электробезопасности, можно смонтировать систему гаражного освещения без привлечения специалистов.

Что понадобится?

Для монтажных работ по обустройству гаражного освещения понадобится целый наборы инструментов и защитная экипировка.

Что необходимо для выполнения работ:

• перфоратор;
• дрель;
• штроборез;
• свёрла в соответствии с материалом стен;
• уровень строительный;
• шуруповёрт;
• отвёртка электроизолированная;
• мультиметр;
• плоскогубцы;
• кусачки;
• строительный нож;
• шпатель;
• вёдра для раствора;
• защитные очки;
• диэлектрические перчатки.

Необходимые материалы:

• кабель;
• гофрированная труба или короб;
• электрические автоматы;
• выключатели;
• светильники и лампы;
• провод ВВГ 1,5х3 или его аналоги, для однофазных линий — ВВГ 3х2,5, для трёхфазных — ВВГ 5х2,5.

Сечение кабелей подбирают по специальным таблицам, учитывающим мощность и номинальный ток.

Основные работы пошагово

Когда схема подключения составлена, а инструменты и материалы приготовлены, можно приступать к монтажу системы освещения.

Порядок работ:

1. Обозначьте на стенках места, где будут расположены светильники, распределительные коробки, выключатели, розетки.
2. Разметьте места прокладки проводки. Убедитесь, что все кабели пролегают по прямой, а места изгиба составляют прямой угол.
3. Выведите автомобиль из гаража. Проверьте наличие всех материалов и инструментов.
4. Проделайте специальным сверлом отверстия под все элементы схемы.
5. Проштробите стены согласно разметке. Очистите отверстия перфоратором. Если проводка будет наружной, канавки можно не делать.
6. Закрепите на стенках гофру/короб. Проденьте в него кабель (в точках расположения светильников концы проводов выводите наружу).
7. Установите вводный щиток, подключите кабели к автоматам.
8. Проверьте — правильно ли подключены автоматы ввода и УЗО. Поочерёдно включите все автоматы, подключив к соответствующим проводам светильник.
9. Поставьте на свои места розетки и осветительные устройства. Проверьте работоспособность схемы.

Монтаж освещения в яме

Монтаж электропроводки в смотровой яме мало отличается от работ в самом гараже. Главное отличие — необходимость защиты проводов от контакта с водой.

Как предотвратить намокание проводки в смотровой яме:

• уложить провода в гофрированный рукав из пластика;
• сделать скрытую проводку в стене;
• уплотнить и герметизировать электрические контакты.

Порядок работы:

1. Определитесь — будет провод идти к щитку по готовому кабель-каналу, или для него будет сооружён отдельный выход.
2. Сделайте разметку под светильники в яме.
3. Вырежьте ниши под светильники.
4. Осветительные устройства соедините проводами, упрятанными в гофру или кабель-канал. Проложите провод до щитка.
5. Подсоедините трансформатор и выключатель. Проверьте работу системы.

Видео о монтаже освещения в смотровой яме:

Монтаж и установка электрического щитка

Электрощиток позволяет перераспределять питание по проложенным проводам и защищать систему от коротких замыканий.

Правила монтажа электрощитка:

• Устанавливают его у входа в гараж. Если в нём имеется смотровая яма, в ней можно поставить отдельный электрощит.
• Распределительные щитки — наборные. Для обычного гаража, в котором время от времени проводят сварочные и слесарные работы, хватит 3-х автоматов, а если есть смотровая яма — 4-х.
• В щиток поставьте автоматы требуемого номинала. В соответствии с расчётом нагрузок для каждой группы потребителей.

Рекомендуется ставить отдельный автомат на общее освещение, по автомату на розетки и слесарный уголок. Благодаря принципу секционирования можно будет отключать одну линию — на которой случилось повреждение. При этом всё остальное оборудование в гараже будет получать питание.

Видео о сборке и установке электрощитка:

Как рассчитать освещение в гараже светодиодными лампами?

Каждый гараж нуждается в освещении, это не зависит от периодичности его использования. Освещение должно быть качественным и безопасным. На сегодняшний день на рынке представлен широкий выбор ассортимент осветительных приборов.

Существует множество вариантов организовать освещение в вашем гараже. Но следует учитывать, что для гаражного помещения установлены свои стандарты, заметно отличающиеся от, например, норм жилого или индустриального помещения.

Одно из достаточно популярных (но дорогих) решений – светодиодное освещение. Свою популярность данный вариант завоевал благодаря целому ряду преимуществ.

Светодиоды чрезвычайно долговечны, срок службы некоторых составляет 70-80 тысяч часов.

Светильники данного типа не нагреваются при использовании, а значит отвечают высоким требованиям пожарной безопасности.

Это особенно важно для гаражных помещений, так как в них зачастую хранятся горюче-смазочные вещества. Светодиодные лампы для гаража рассчитаны на множество циклов включения/выключения. Они экологичны – в составе нет ртути

Помимо этого, светодиоды устойчивы к холоду и жаре

Они экологичны – в составе нет ртути. Помимо этого, светодиоды устойчивы к холоду и жаре

Светодиодные лампы для гаража рассчитаны на множество циклов включения/выключения. Они экологичны – в составе нет ртути. Помимо этого, светодиоды устойчивы к холоду и жаре.

Для расчёта освещения можно использовать стандартное уравнение, которое применяют для ламп накаливания. Уравнение имеет вид:

О = М х П/к, где

М – мощность осветительного прибора (на метр квадратный);

П – площадь гаражного помещения;

к – количество ламп/приборов;

О – освещенность, результат расчётов.

Но вычислить мощность можно несколько проще, для этого необходимо воспользоваться одним правилом. Согласно ему на один квадратный метр гаражного помещения должно приходиться 20 Ватт мощности. Приведем пример:

Есть гараж с площадью 30 квадратных метров (6х5 метра). Площадь необходимо умножить на 20 Ватт, получаем 600 Ватт. Это значение является нормой для гаражного помещения с размерами 6×5 метров.

После расчётов предстоит сделать выбор – осветительные приборы какой мощности следует применить для создания освещения. Допустим, были куплены 60-Ваттные лампы, тогда для всего гаража вам понадобится 10 светильников (600/60).

Но есть важный нюанс – соответствие мощности светодиодных ламп и обычных ламп накаливания.

Светодиодные могут обладать куда меньшей мощностью, но обладать хорошим световым потоком.

Например, 20-Ваттной лампе накаливания соответствует светодиодный аналог с мощностью всего в 2-3 Ватта. Они дают одинаковый световой поток.

Для примера с 60-Ваттным – лампочками подходят светодиоды мощностью 8-10 Ватт. Таким образом, для создания освещения в гаражном помещении площадью 30 квадратных метров вам понадобятся 10 светодиодных ламп мощностью 8-10 Ватт.

При расчётах также следует учитывать высоту гаража. В приведенном примере высота не превышает 2,5 метра. Для гаражей с высотой от трёх и более метров результат нужно умножать на полтора, так как световой поток теряет свою силу.

При создании светодиодного освещения в гараже необходимо придерживаться следующих правил:

1. Использовать две системы освещения – общую и локальную. Общая будет отвечать за всё помещение. Локальное применяют для мест, где требуется дополнительный свет. К таким относят смотровую яму или верстак;
2. Равномерность – осветительные приборы следует размещать равномерно;
3. Модульный принцип – лучше создать зоны, у каждой из которых есть свой выключатель;
4. Энергосбережение – энергосберегающие лампы стоят дороже, но со временем действительно окупают себя.

Делаем своими руками: инструкция

Устройство освещения в гараже и монтаж электропроводки требует использования:

• тестера;
• комплекта изолированных отверток;
• изоляционной ленты;
• диэлектрических перчаток;
• защитных очков;
• плоскогубцев с изоляцией;
• строительного ножа либо кусачек (ими отрезают провод и зачищают его).

Прокладка проводки, монтаж распределительных шкафов и иных компонентов невозможны без перфораторов, дрелей и штроборезов.

Также стоит приготовить:

• строительные шпатели;
• лобзики;
• пилы по металлу и дереву;
• молотки, гаечные ключи;
• сверла для определенных материалов;
• дисковые пилы;
• строительные уровни и измерительную рулетку.

Точный перечень инструментов определяется тем, какие именно работы нужно провести и каков их объем. Одна розетка должна приходиться на 6 кв. м. гаража, причем выключатели общего и локального уровня нужно разделять. Когда помещение имеет отдельные зоны, число источников света на общем уровне можно уменьшить. Но это означает, что придется все равно подключать частные блоки питания к главным силовым линиям качественно.

Кирпичные стены с гипсовой и известковой штукатуркой позволяют делать скрытую проводку. Центром прокладки кабелей является внутренний распределительный блок. В направлении розеток проводят штробы для силовых кабелей. Штробы от выключателей к потолочным светильникам делают обязательно по вертикали. Когда использован подвесной или пожароопасный потолок, осветительные линии полагается убирать в особую гофру, скрываемую фальшивым перекрытием.

Нельзя рассчитывать, что обустройство освещения в гараже будет дешево и качественно одновременно. Еще сложнее выполнить эту работу в металлическом строении. Каркасный гараж, утепленный снаружи и отделанный внутри несколькими типами материалов, оборудуется осветительными системами с комбинированным маршрутом трассы.

Основные нюансы таковы:

• щиты ставят на негорючих основаниях справа от двери или ворот;
• целесообразно размещать электрические трассы скрыто;
• при невозможности скрытого монтажа применяют короба из пластика или металла;
• эти короба крепят на стены максимально надежно;
• для установки розеток и выключателей применяют открытые коробки;
• осветительные приборы ставят на особые кронштейны, которые подбираются в соответствии с методом крепления.

Когда в гараже, кроме машины, накапливаются хозяйственные принадлежности, запчасти, инструменты, вещи, или есть ряд рабочих сегментов, нужно предусмотреть несколько пунктов включения света, один из которых будет главным. Все приборы в смотровых ямах нужно подключать только через понижающий трансформатор. Если расчеты выполнены правильно и ошибок при монтаже проводов и аппаратуры не допущено — безопасная работа электросети гарантирована примерно на 30 лет.

Непременно следует предусмотреть аварийное освещение гаража. Простейший вариант — пара светодиодных лент, которые подключают непосредственно к аккумуляторам. Не обязательно брать именно автомобильную АКБ, компьютерный блок бесперебойного питания тоже подойдет для решения этой задачи. В качестве автономного источника электроснабжения ветряной генератор можно использовать только в горных местностях или на морских побережьях, где скорость ветра очень часто превышает 6 м/с. При такой скорости потока стандартное устройство за час генерирует 1 Квт электроэнергии — вполне достаточно для осветительных приборов.

Если солнечная батарея и аккумулятор не подходят, нужно выбирать «филиппинский фонарь». Это бутылка из прозрачной пластмассы, на которую надевают экран из оцинкованной, либо нержавеющей стали. Форма экрана бывает как круглой, так и прямоугольной. В емкость заливают чистую воду и разбавляют хлоркой. Устройство ставят в крышу, а стыки заливают герметиком либо силиконом. Чтобы света в помещении хватило, нужно использовать несколько светильников.

Варианты организации системы освещения гаража

Приходится с сожалением констатировать то, что встретить правильно организованное освещения в гараже можно довольно-таки редко. Как правило, все действия ограничиваются установкой нескольких ламп на потолочную и стеновую поверхность, что сразу же снижает функциональность гаража. Такое освещение не дает возможности обустроить в помещении полноценную мастерскую — оно подходит лишь для того, чтобы в относительно комфортных условиях завести машину перед выездом или поставить ее обратно.

Далее будут рассмотрено несколько вариантов организации освещения

Заодно будет обращено внимание на удачное и не совсем расположение осветительных приборов, а также их распределение по помещению

Вариант №1

В этом примере показан неотапливаемый гараж, в котором для освещения использованы люминесцентные лампы, установленные на потолке и стенах.

Вариант такого размещения ламп на стенах является крайне неудачным решением.

Приборы, закрепленные на потолке — это приемлемое решение, так как при их включении будет освещена бо́льшая часть площади гаража. Однако светильники, размещенные на стенах именно таким образом, никак нельзя назвать удачным вариантом. Во-первых, потому что лампы могут быть случайно повреждены механически, причем – даже при простом перемещении человека. Во-вторых, световые потоки идут только в отдельную зону и находятся примерно на уровне глаз. Поэтому при выполнении любых работ в гараже глаза будут быстро уставать.

Вариант №2

Стены и потолок гаража в этом примере облицованы листами металлического профнастила белого цвета. Благодаря такому выбору материала отделки можно значительно сократить расходы на освещение, использовав лампы меньшей мощности.

Гараж, обшитый металлическими листами светлого цвета

Белые поверхности не только освещаются сами от немногочисленных осветительных приборов, но и отражают попадающих на них световой поток. В светлом помещении комфортно работать, производить уборку и, конечно же, ставить и забирать автомобиль.

Этот вариант организации распределения осветительных приборов и использования цветового решения, можно назвать удачным. Правда, высота установки настенных светильников могла бы быть и несколько побольше.

Вариант №3

Стены этого гаража обшиты деревянной вагонкой. Хотя она имеет светлый оттенок, но помещение недостаточно освещено для выполнения работ по ремонту автомобиля. Поэтому если придется выполнять мелкие работы, то потребуется дополнительная подсветка с помощью переносных приборов. Древесина, имеющая натуральный цвет, не отражает падающий на нее световой поток — скорее, наоборот, поглощает его.

Гараж, облицованный древесиной, смотрится эстетично и аккуратно. Но, используя этот материал, для создания комфортного освещения придется задействовать большее количество приборов освещения

Верхний свет, создающий общее освещение, установлен в подвесной потолок белого цвета. Однако в этом случае его несколько ослабляют обустроенные по всему периметру помещения полки. Они удобны для хранения различных полезных в гараже вещей и инструментов, но дают довольно глубокие тени в пристенных областях, где обычно размещаются рабочие верстаки.

Вдоль дальней стены помещения как раз и установлен стол, предназначенный для выполнения работ. Однако, локальное освещение этой области совсем не предусмотрено. Возможно, владелец гаража планирует установить или же подвесить переносной осветительный прибор, так как рядом со столом установлена розетка.

Вариант №4

В помещении этого гаража для декорирования стен и потолка использованы два цвета — белый и синий, которые усиливают световой поток, падающий на них при включении освещения.

Панели в помещении окрашены в сине-голубой цвет, что позволяет скрыть небольшие загрязнения, нередкие для гаража. В то же время выбранный оттенок не затемняет интерьер, а придает ему экспрессии

Особенно хорошо виден отражающий эффект белого потолка. При этом, следует заметить, что, несмотря на то, что в помещении присутствует только общее верхнее освещение, оно не кажется темным. Этот эффект достигнут, благодаря правильно подобранным оттенкам, используемым для окрашивания поверхностей.

*  *  *  *  *  *  *

Итак, занимаясь планированием системы освещения гаража, необходимо тщательно продумывать каждую мелочь, учитывая все приведенные выше рекомендации. Только в этом случае удастся получить желаемый результат и комфортное место для работы.

В завершение публикации – еще один видеосюжет с рекомендациями по организации освещения в гараже.

Требования к электромонтажным работам

Мы не будем говорить о том, как именно нужно провести свет в гараж, т.к. данную технологию мы подробно описали в статье, на которую сослались в самом начале.

Единственное, о чем хотелось бы поговорить, это о требованиях к монтажным работам:

1. Искусственное освещение гаража не должно нагружать зрение человека. Более того, условия должны быть комфортными для ремонтных работ. Именно поэтому свет должен рассеиваться на каждый уголок помещения.
2. Рассеивание света должно быть равномерным, поэтому каждая лампочка обязательно помещается в плафон. К тому же, запрещается устанавливать лампочку без плафона, ведь она будет «бить в глаза».
3. Правильно размещайте светильники по всему периметру комнаты. Даже в смотровой яме изделия должны быть установлены с обеих сторон. Организовать общее освещение гаража можно как на потолке, так и на стенах, главное чтобы подсвечивалась вся площадь.
4. Позаботьтесь об экономии электроэнергии. Лучше один раз потратиться на дорогие, но экономные лампочки, чем каждый раз переплачивать на счету за электричество.
5. Безопасность электропроводки превыше всего. Мы уже говорили о том, что необходимо устанавливать влагозащищенные изделия с безопасным током. Еще один важный нюанс касается способа соединения проводов и прокладки кабеля. Соединять жилы рекомендуется клеммами ваго, скрутка, которую часто используют, крайне запрещена. Прокладку кабеля необходимо осуществлять открытым способом в кабель-каналах, чтобы ремонт проводки осуществлялся быстро, а в случае неполадок это можно было вовремя заметить по внешнему виду изделий.

Отдельно хотелось бы посоветовать вам ознакомиться со статьей, в которой рассказывается, как сделать свет в гараже без электричества. Ссылка на материал: https://samelectrik.ru/avtonomnoe-osveshhenie-garazha.html

Вот и все, что хотелось рассказать о том, как сделать освещение в гараже своими руками. Рекомендуем также просмотреть данный видео ролик, в котором подробнее указаны некоторые особенности выбора светильников, а также самих электромонтажных работ:

Все же не знаете, какой вариант освещения выбрать для собственных условий? Тогда советуем Вам проконсультироваться с нашими специалистами в категории «Задать вопрос электрику«!

Также читают:

• Отопление гаража электричеством
• Как сделать заземление в частном доме
• Как заменить электропроводку в доме

Какие лампы освещения лучше для гаража: переносные светильники

Переносной светильник должен обладать основными качествами:

• мобильность;
• защищенность (металлический, усиленный пластиковый корпус);
• крепеж (возможность прицепить или примагнитить, чтобы освободить руки).

Современный рынок изобилует товарами отечественных и азиатских производителей.

Бюджетный вариант – светильник (цоколь с лампой в металлическом корпусе и защитной решеткой) с длинным проводом (220 В). Предназначен для ламп с цоколем Е27, мощностью 60 Вт. Оборудован крючком для крепления, отдельным выключателем. Единственный недостаток – при минусовых температурах провод твердеет и теряет эластичность. Стоимость переноски зависит от длины провода, может достигать 500-600 рублей.

Немного выше стоимость у переносного светильника со светодиодным элементом. Цена оправдана длительным сроком службы устройства (15 тыс. часов). Питается от сети 220 В. Провод длиной 10 метров выдерживает сильные морозы, сохраняя эластичные свойства. Оборудован крючком и магнитной поверхностью для удобного крепления.

Дорогостоящий светильник оснащен аккумуляторными батареями и может работать без постоянного источника питания до 5 часов. Встроенный литий-ионный аккумулятор заряжается от USB в течение 4 часов. Высокая мобильность устройства позволяет пользоваться лампой в труднодоступных местах, на парковках, трассе. Корпус слабо защищен от механических воздействий. Единственный и весомый недостаток – это стоимость. Она может составлять 3-4 тыс. рублей.

Подключение автоматов и УЗО в щитке

Исходные данные: Гараж 6 на 4 метра, вводный кабель 2х4 медь, разводка к розеткам 2х2,5 медь. По автоматам много мало наменал их в амперах не много ли не мало ли те ли поставил (ставил все что были в загашнике)Спасибо за ответы. А что тут понимать, автоматы стоят какие положено или нет может заменить какой в большую или меньшую сторону (ампер) на схеме видно какие автоматы стоят и на какой проводке. Лучше бы знать, от чего питается входящая линия (какой автомат в начале). Одиночные автоматы в нулевом проводе запрещены уже 50 лет. Судя по вашей схеме,номиналы всех автоматов подобраны не верно,завышены( если правильно указана кабель),диф.автомат ставить нужно,но начните лучше с монтажа собственного контура( ТТ ) и перетяжки кабелей. Вариаций реализации защиты вашего гаража много и это будет правильно, и безопасно! Исходим из одновременной работы, т.е то что может быть включено одновременно в работе.1. Два нагревателя, так как у них температурные датчики, и предугадать что они не включат обогреватели одновременно сложно = 4 к Вт3. Освещение = 0,8 к Вт (хотя здесь бы я помыслил о переходе на светодиодные светильники)Таким образом вероятное одновременное включение электроприборов составит 10,8 к В, что соответствует потребляемому току 49,1 А. При потребляемом токе 49,1 выбор сечения будет зависеть от способа прокладки.а) если прокладывать по воздуху то нужно брать кабель сечением 10 мм2 б) если прокладывать в земле , то нужно брать кабель 6 мм2.

Я склонен все же брать 10 мм 2Вопрос о количестве жил в кабеле, зависит от системы заземления которую вы примените. Так как мы имеем ток нагрузки 49,1 А то автомат нужно брать двух полюсный на 50А. Тип автомата С или В будет зависеть от значения тока КЗ. Так как это гараж и он относится к пожароопасным помещениям то нужно ставить УЗО на вводе, а тем более если вы примените систему заземления ТТ. Таким образом после счетчика нужно ставить УЗО на 63А /100 м АIV. Проводку внутреннего монтажа выполнить проводом ПВ1 1*10V. Розетка для плазморезки = 6 к Вт ДИФ автомат 32А/30м А, отходящий кабель ВВГ нг 3*4,02. 2 2 к Вт Здесь бы я все же разбил их на две группы и сделал бы так УЗО 25А/30м А, потом 2 однополюсных автомата на две линии 10А. Освещение 0,8 к Вт Не знаю высоту установки светильников. УЗО 16А / 30 м А , потом автомат однополюсный 6А отходящий кабель ВВГ нг 3*1,5PS/ Типы автоматов С или В будут зависить от значения токов короткого замыкания.

Розетки для переносного инструмента ( две линии) 2 2 к Вт УЗО 25А/30м А, потом 2 однополюсных автомата на две линии 10А. Судя по вашей схеме,номиналы всех автоматов подобраны не верно,завышены( если правильно указана кабель),диф.автомат ставить нужно,но начните лучше с монтажа собственного контура( ТТ ) и перетяжки кабелей. Вариаций реализации защиты вашего гаража много и это будет правильно, и безопасно! Лучше смотрится, когда не скрин-шот всего экрана, а вложение в сообщение. Картинку с экрана копируете себе, а потом вкладываете. Вводной автомат (защита вводной линии) должен быть не более 25А.4.

Как обычно, спрашивают про мелочь, а оказывается — нужно переделывать всё.1. нужно правильно выбрать вводной автомат

вгараже — померять сопротивление линии по методу чайника-вольтметра, посчитать ток КЗ. Одиночныеавтоматы в нулевом проводе запрещены уже 50 лет. Лучше бы знать, от чего питается входящая линия (какойавтомат в начале). Групповые это какие что парами на ввод или что соединены последовательно?
