Освещение в ванной комнате: советы по выбору, расположение, идеи дизайна

Монтаж светильников на разные типы потолков

В помещение, где расположена ванная, устанавливают различные потолки. Популярными являются подвесная и натяжная конструкция. Особенности монтажа светильников на разные потолки отличаются.

Натяжная конструкция

При установке светильника на натяжной конструкцию стоит заранее рассчитать необходимое расстояние от осветительного прибора до потолка. Дело в том, что от тепла лампы потолок может прийти в негодность и испортиться.

Есть специальные потолочные светильники для ванной для натяжных потолков, которые буквально встраиваются в поверхность. Они крепятся на кронштейн. Прикрепления дополнительного элемента производится непосредственно к базовому потолку.

Помимо этого, позаботьтесь о насадке из термокольца которое защищает потолок от воздействия тепла. Его, как правило, устанавливают по периметру светильника. Оно не только защищает полотно от негативного нагрева, но и не дает краям разойтись.

Качество освещение и мощность зависит также от способности поверхностей к отражению. Благодаря их присутствию даже слабое освещение будет преломляться и отражаться. И по виду комната будет хорошо освещена.

Примеры дизайна

Шикарным видом обладает душевая лейка с подсветкой, создающая цветной поток воды. Не менее необычным решением считается потолок в виде звездного неба или светящихся капель со светодиодными точечными элементами. Для создания оригинального освещения при помощи подсветки декорируют бортики ванной и подиумы, а точечными светильниками оформляют ниши, экраны или плинтуса.

На фото просторная ванная с оригинальным освещением, вмонтированным в пол.

Чтобы сформировать расслабляющую и удивительно романтичную атмосферу в ванной комнате, уместна установка светодиодных пузырьковых воздушных панелей.

Требования, предъявляемые к электрической сети ванной комнаты

Но желания и фантазии это одно, но инструкция предусматривает довольно жесткие требования как к размещению, так и техническому оснащению ванной комнаты. Поэтому сразу стоит ознакомится с этими требованиями дабы наши желания с ними сочетались.

Требования к освещению в ванной комнате

Прежде всего остановимся на освещении, к которому в ванной комнате предъявляется целый ряд требований. И они касаются не только уровня освещенности, но и расположения светильников.

Итак:

Прежде всего следует помнить, что согласно СанПиН 2.2.1/2.1.1.1278-03 норма освещенности в ванной комнате составляет 50лк. Это минимальное значение, которое должно обеспечить общее освещение.
Местное освещение должно быть не менее 150лк. При этом предъявляться особые требования к уровню цветопередачи. Поэтому светильники должны быть ровного белого цвета, в крайнем случае желтого цвета.
Согласно п.2.39 ВСН 59 – 88 в каждой ванной комнате кроме светильника общего освещения, который рекомендуется располагаться над дверью, должен быть светильник местного освещения. Он должен располагаться над умывальником. То есть светильника в ванной комнате даже по проектным нормам должно быть не меньше чем два.
Многие интерьеры освещения ванных комнат предполагают установку светильников над душем или ванной, но это не совсем правильно. Дело в том, что ванная комната по уровню электрической безопасности делится на 4 зоны. В каждой из этих зон можно устанавливать светильники, но есть определенные ограничения по уровню их защиты от проникновения влаги.

На фото представлены зоны по электробезопасности в ванной комнате

Согласно ГОСТ Р 50571.11-96 зоной 0 называется внутренняя полость ванной или поддона душа. Зоной 1 называется плоскость над поддоном на высоте до 2,25 метров над уровнем пола. Если душ не имеет поддонов, то таковой является горизонтальная плоскость в 60 см от душевого разбрызгивателя.

Зоной 2 называется воображаемая плоскость на расстоянии менее 60 см от ванной или поддона. И наконец зона 3 начинается в более чем 60 см от края поддона или ванной.
Исходя из этих данный в зоне 0 согласно п. 7.1.47 ПУЭ (Правила устройства электроустановок) можно устанавливать светильники только с классом защиты не ниже IP×7. Кроме того, можно устанавливать светильники напряжением в 12В.

Требования к электрической сети ванной комнаты

Но сеть освещения любой комнаты — это не только непосредственно светильники. Сюда относятся распределительные коробки, выключатели, розетки (см. Установлена в ванной розетка: как сделать ее безопасной) и наконец провода

Все это так же имеет свои правила монтажа, которые нельзя обходить своим вниманием

Прежде всего остановимся на проводке. Согласно п.12.22 ВСН 59 – 88 проводку в ванных комнатах как правило следует делать скрытой. При этом правила запрещают использовать металлические изделия – трубы, гофру (см. Как выбирается гофра металлическая для проводки), для защиты от механических повреждений. Для этого должны использоваться изделия из пластика.
Согласно п.7.1.47 ПУЭ запрещено оборудовать распределительные коробки в ванной комнате в зонах 0, 1 и 2. Распределительные коробки вообще лучше вынести за пределы помещения. Так как электрических точек в ванной комнате не много их вообще можно расположить в соседней комнате, но не в уборной.

Зоны электробезопасности в ванной

Что касается выключателей, то согласно п. 8.15 ПУЭ их следует располагать вне помещения. Лишь в исключительных случаях допускается установка выключателей. При этом их степень защиты должна быть не ниже IP
Розетки в ванной комнате тоже недопустимы. Но и здесь есть выход. Можно применять розетки, установленные через разделительный трансформатор, либо через автомат УЗО. И если первый вариант не очень удобен в домашних условиях, то установку автомата УЗО можно выполнить и своими руками. Только следует помнить, что п. 7.1.48 ПУЭ требует применять для этого автоматы УЗО на ток утечки не более 30мА.

Прокладка кабеля и подрозетников

Предварительно надо с максимальной точностью определить места расположения электрических точек, затем обозначить, линиями на стенах, пути прокладки кабеля, принцип вертикальной – горизонтальной прокладки соблюдается.

Кабель должен укладываться за декоративной отделкой ванной. Штробление и размер штробы должен быть с учетом размера гофрированного рукава.

После того, как кабель проложен, он замазывается гипсовым/алебастровым раствором.

Далее устанавливаются подрозетники, таким образом, чтобы они входили на всю свою глубину и их край совпадал с поверхностью лицевой отделки. Крепятся они также раствором алебастра.

Схема подключения осветительных приборов в ванной комнате: нюансы монтажа

На вопрос, насколько сложной является схема освещения в ванной комнате, можно ответить так – она ничуть не сложнее других электрических цепей дома или квартиры. Как правило, в ней задействованы несколько осветительных приборов и выключатель. Чтобы собрать их в единую систему, достаточно правильно соединить все устройства между собой проводами. Как это сделать? Давайте будем разбираться.

Чтобы наглядно представлять, как монтируются светильники в ванной, посмотрите видео-ролик.

Для начала определимся с подачей энергии на освещение потолка в ванной. Здесь все просто – имеем две точки (квартирный электрощиток и распределительную коробку ванной комнаты, вынесенную за ее пределы), между которыми прокладывается трехжильный провод сечением 2,5 квадрата. Этот провод и обеспечит подачу энергии на осветительную систему, а заодно и на некоторые другие маломощные электроприборы ванной комнаты – от этого провода можно запитать все, кроме розеток и мощного электрического оборудования вроде стиральной машины или джакузи. Для их подключения понадобится отдельный провод. Ввод энергии в распределительную коробку намечаем маркером, чтобы впоследствии не запутаться в общей массе проводов.

Как сделать освещение в ванной своими руками фото

Но вернемся к нашему освещению, и следующим этапом проложим кабель для подключения выключателя. Здесь также все не очень сложно – в зависимости от того, сколько групп света будет управляться выключателем, прокладывается двойной, тройной или два двойных кабеля сечением 1,5 квадрата. В общем, если выключатель одинарный, то используется двойной провод, для выключателя с двумя клавишами – тройной и для устройства, обеспечивающего управление тремя группами света, два двухжильных.

Движемся дальше и протягиваем кабели сечением 1,5 квадрата к осветительным приборам. Если речь идет об одном потолочном или настенном светильнике, как это бывает при монтаже освещения в маленькой ванной, то достаточно будет проложить отрезок провода между местом установки осветительного прибора и распределительной коробкой. Если же разговор идет об одной или нескольких группах точечных светильников, то этот отрезок провода прокладывается от одного осветительного прибора к другому – в местах их подключения провод складывается петлей.

Как установить светильники в ванной своими руками фото

Следует понимать, что впоследствии эта петля разрежется, получившиеся два конца соединятся между собой по параллельной схеме, и к объединенным концам произведется подключение осветительного прибора. Если групп точечных светильников несколько, то каждая из них подключается отдельным кабелем, который берет свое начало в распределительной коробке. Не забываем подписывать каждый из проводов в коробке!

Теперь самое время заняться коммутацией проводов в распределительной коробке – пусть вас не пугает обилие проводов в ней. Иногда при монтаже освещения в больших ванных комнатах количество концов, выходящих в коробку, может превосходить десяток. Самое главное, чтобы они были подписаны, а все остальное мелочи.

Как подключить осветительные приборы в ванной фото

Поговорим об этом подробнее. Зачищаем концы всех проводов, при этом не забыв перенести их маркировку дальше по проводу, и соединяем все черные провода в один пучок. Это «0» проводки – плотно ужимаем скрутку, пропаиваем ее и качественно изолируем. Точно так же поступаем и с проводами заземления, которые, как правило, имеют желтый или зеленый цвет.

Как подвести электроэнергию в ванную фото

Теперь фаза, с ней дела обстоят немного сложнее. Сначала отделяем фазы проводов, идущих к приборам, которые управляются выключателями. Тут самое время вспомнить о проводах выключателей – их фазы также нужно подключить в этот пучок. Скручиваем их, пропаиваем и изолируем. Не путаем цвета проводов!

Уже проводов осталось меньше – если речь идет об одной группе осветительных приборов, управляемых одной клавишей выключателя, то их должно остаться всего два. Соединяем их между собой, пропаиваем и изолируем. Если у вас имеются две группы освещения, то проводов должно остаться четыре. Соединяются они так – один провод от светильников и один от выключателя (изолируем их). Точно так же соединяются и другие два провода.

Вот и все! Остается только установить и подключить осветительные приборы и можно сказать, что освещение в ванной комнате готово.

Советы по расположению

При недостатке светового потока в комнате, идеальным вариантом считается многоярусная система освещения в три уровня.

Основное

В зависимости от расположения, выделяют потолочные, настенные и напольные осветительные приборы с ручным или автоматическим включением.

На обычном окрашенном потолке часто устанавливают подвесные светильники с повышенной защитой от влажности. Для потолочной плоскости, оформленной гипсокартонной конструкцией, пластиковыми панелями или рейками, предпочитают встроенные светильники. Они являются очень удобными, эстетичными и безопасными, так как имеют спрятанную проводку. В случае натяжного полотна подойдет точечное освещение, а для многоуровневого потолка будут уместны светодиодные лампы.

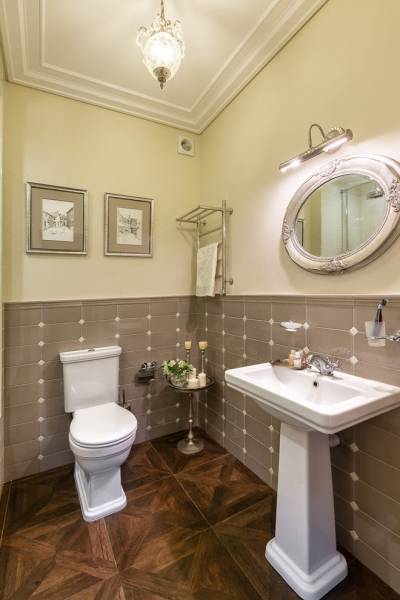

Классическим решением для небольших комнат является расположение центральной люстры.

Если потолочных осветительных приборов недостаточно, применяют настенные источники света. Место размещения выбирают в зависимости от высоты стен. Светильники не должны слепить глаза, поэтому обычно их устанавливают на уровне двух метров от плоскости пола.

На фото интерьер ванной комнаты на мансарде с точечным освещением, встроенным в натяжной потолок.

Освещение на полу чаще всего представляет собой подсветку, например светодиодную ленту или герметичные светильники. Чтобы создать в помещении умиротворенную атмосферу возможно применение закрытых фонариков, полупрозрачных ламп или иллюминаторов. Напольные встроенные светильники добавят ванной комнате необычного антуража и придадут обстановке таинственности.

Освещение функциональных зон

Каждый участок комнаты требует организации вспомогательного света. Таким образом можно не только визуально изменить восприятие пространства, но и добавить монотонной атмосфере нотку оригинальности.

Рабочая зона

Данная зона с зеркалом и умывальником требует качественного освещения, которое должно равномерно падать с двух сторон. Для этого лучше всего подойдет установка двух боковых светильников с симметричным расположением, немного выше чем уровень глаз. Такой вариант особенно уместен при нанесении макияжа, так как он предоставляет нужную яркость и не создает тени на лице. Для бритья будет вполне достаточно одного осветительного прибора над зеркалом.

Особенно удобными считаются лампы с гибкими кронштейнами с возможностью регулировки направления света.

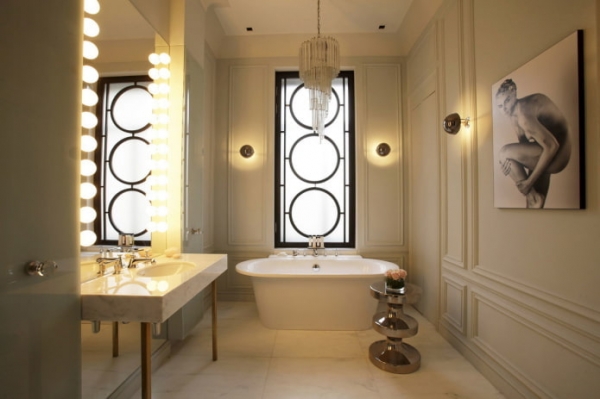

На фото рабочая зона в ванной комнате, декорированная зеркалом со встроенными боковыми лампочками.

Ванна и душ

Для любителей расслабляющих ванн, подойдет установка одного или двух приборов с приглушенным рассеянным свечением. С помощью светодиодной подсветки также можно оформить саму купальню по периметру или при недостатке освещения разместить несколько светильников в зоне душа. Лучшим вариантом для зоны влажности станут устройства с возможностью изменения яркости и направления светового потока.

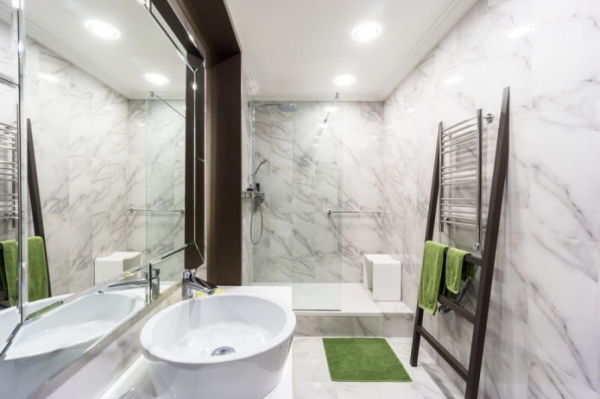

На фото точечное освещение, расположенное над ванной в интерьере санузла.

Системы хранения и техника

Для создания необыкновенного романтического настроения и придания окружающей обстановке некой элегантности, применяют выделение светом отдельных элементов интерьера. Такое декоративное решение позволяет подсвечивать полки, шкафчики, ящики для вещей и другие предметы. Подобная подсветка может осуществляться с помощью светодиодной ленты или точечных светильников. В качестве дополнительного освещения в комнате, отдельным источником оборудуют зону с крючками для полотенец или место, где стоит стиральная машинка.

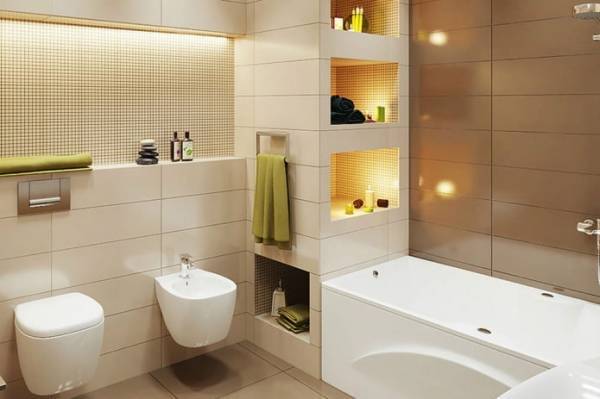

На фото полки в ванной комнате, оснащенные точечным освещением.

Декоративное

Благодаря автономной ленточной подсветке, точечным светильникам обрамляющим ванную, насадке на кран изменяющей оттенок от температуры воды, получается придать комнате еще больше света и простора.

На фото декоративное освещение в интерьере ванной комнаты, выполненной в стиле хай-тек.

Одним из популярных решений для ванной является фальш-окно. Оно выполняется из матового стекла, которое украшается влагостойкими рисунками и оборудуется люминесцентной встроенной подсветкой.

Стоит помнить

Светлые и гладкие стены (потолок) не так сильно поглощают свет как, например, темные, с шероховатой фактурной поверхностью.
Любителям зеркал необходимо помнить: чтобы не получился эффект многократного отражения, не размещайте их напротив друг друга.
Планируйте заранее освещение, до ремонта, чтобы провести кабель.
Не забывайте о мерах безопасности. Следите за тем, чтобы не было оголенной проводки. Если установлены розетки, то они должны быть подальше от умывальников и ванны (с влагозащитой). Не забывайте о заземлении. Не используйте удлинители и тройники.
Уходя из ванной, не забывайте выключать свет!

Разделяем освещение на зоны

Следует обратить внимание, что освещение должно быть разделено на зоны. Основное освещение можно выполнить люминесцентными или светодиодными лампами, желательно не использовать очень яркие устройства. Разделяйте помещение контрастным светом – это добавит уникальности и благоприятно отразится на восприятии

Разделяйте помещение контрастным светом – это добавит уникальности и благоприятно отразится на восприятии.

Освещение в душе лучше выполнить низковольтными источниками света, отлично подойдут светодиодные светильники. Подсветку в районе умывальника и зеркала – точечными светильниками либо настенными бра. Таким позиционированием вы добьётесь оптимального и комфортного освещения.

Правильно спланированное освещение в ванной комнате. Светодиодная подсветка добавляет особые нотки дизайну.

Количество светильников и их расположение

Количество элементов и расположение светильников в ванной зависит от размера помещения и дизайна интерьера. Например, для маленькой комнатушки достаточно установить один подвесной потолочный и пару настенных светильников около зеркала.

Большие комнаты позволяют не делать акцент на потолочных светильниках. Благодаря подвесным потолкам и регулятору напряжения с помощью точечных светильников можно добиться прекрасной интимной атмосферы для принятия ванной вечером.

Точечные светильники располагают в соотношении одна единица на один квадратный метр площади помещения. Светодиодная лента поможет придать лаконичные очертания вашей мебели и подчеркнуть уникальность натяжного потолка.

Осветительные приборы создают атмосферу, поэтому экспериментируйте и добавляете как можно больше источников света. Главное, соблюдайте правильность подключения и требования по защите от влаги.

Чего делать нельзя

Существуют запреты для всего помещения и для его отдельных зон.

Ограничения по ГОСТам и СНиПам

Запрещенные мероприятия перечислены в местных законодательных актах. В разных регионах эти списки могут иметь отличия, но в основном они совпадают. Для Москвы действует Постановление № 508 ПП. Согласно этому документу запрещается прокладка штраб в железобетонных плитах и межпанельных швах. Прокладывать каналы можно в отделке либо под натяжным потолком или гипсокартоной обшивкой металлического каркаса.

Некоторые ограничения вводят ГОСТы и СНиПы. Технические стандарты запрещают делать открытую проводку. Использовать можно только тройной провод с фазной, нулевой и защитной жилой. Каждая из них должна находиться в своей защитной оболочке. Все три жилы соединяются вместе под дополнительным слоем изоляции. Использование металлического покрытия без изоляции не допускается. Для прокладки следует использовать гофру или пластиковые трубы. Применять металлические нельзя. При повреждении кабеля такое покрытие не сможет защитить от удара током. Не допускается использование изоленты.

На коммуникациях не стоит экономить. Сечение лучше взять потолще, чтобы жила не перегорела при интенсивных нагрузках. Обычно используется алюминиевый кабель сечением от 4 мм2, либо медный 2,5 мм2. Соединять медь и алюминий нельзя — это приведет к реакции между ними.

В ванной запрещено размещать выключатели, электрощитки и распределительные коробки. Розетки и все приборы должны иметь устройство защитного отключения (УЗО). Существуют специальные модели для влажных помещений. Вся средства должна быть заземлены. Чтобы свести риск к минимуму, можно заземлить даже ванну, если она сделана из стали или чугуна.

Ни в коем случае нельзя делать заземление самостоятельно, подсоединяя провод к отопительной батарее или водопроводной трубе. Это может оказаться опасным для жизни и здоровья.

Согласно Гражданского кодекса РФ, любые изменения, требующие внесения в техпаспорт и план БТИ, требуют создания проектной документации. Составлять проект может только инжиниринговая организация с допуском СРО. Документация должна пройти согласование в государственных инстанциях. Устройство освещения, как правило, нельзя отнести к переустройству, однако оно может быть частью плана, требующего внести ряд изменений в планировку и энергоснабжение квартиры.

Чтобы не допустить ошибку, перед началом работ необходимо все тщательно спланировать и рассчитать. Чтобы не получить удар током, работать следует при отключенном электричестве.

Ограничения для отдельных зон

Освещение в ванной комнате небольшого размера, а также в просторном помещении зависит от зон с разной степенью влажности. Можно выделить четыре участка:

Пространство над ванной, а также внутри душевой кабины, где особенно много воды и пара, а концентрация влажности является наиболее высокой. Здесь можно устанавливать светильники мощностью до 12 Вт с индексом защиты IP 674 и более. Этот параметр всегда указывается на упаковке или в инструкции. Первая цифра означает степень защиты от грязи. Она находится в пределах от 1 до 6. Вторая показывает, насколько хорошо изделие защищено от воды и пара. Максимальное значение — 8. При таком уровне его можно погружать в жидкость на долгий срок. Последняя цифра — ударопрочность. Она находится в пределах от 0 до 10.
Пространство, примыкающее к мойке и душевой кабине и другой сантехнике. Сюда могут долетать капли воды. Использовать можно светильники мощностью до 24 Вт и степенью защиты IP 452.
Площадь, расположенная на расстоянии 50 см от раковины и других приборов. Ограничений по мощности здесь уже нет. Индекс должен быть не ниже IP 242.
Последний участок — это все, что находится дальше. Капли сюда обычно не долетают. Влага сюда попадает в виде пара и конденсата. На этой площади используются устройства с индексом IP 011 и выше.

Такое зонирование применяется не зависимо от наличия вытяжки. Оно подходит для отдельных и совмещенных с туалетом ванных комнат.

Монтаж

Материал потолочного покрытия в большинстве случаев становится определяющим критерием выбора светильника. Если нет накладной отделки и потолок – это покрашенная бетонная плита, лучше всего подойдет накладная модель в виде тарелки с матовым плафоном.

Установка его производится следующим образом:

Дрелью или перфоратором в бетоне делаются отверстия под саморезы.
К ним прикладывается металлическое основание лампы и прикручивается к основанию саморезами.
Полностью при помощи автомата отключается электричество в доме.
Производится присоединение электрического провода к плафону.
Вкручиваются лампочки.
Защелкивается плафон.
Включается электричество и проверяется работа прибора.

На основание из гипсокартона прикрепить светотехническое оборудование будет сложнее.
Если устанавливается многоуровневый свет в ванной комнате, дизайн помещения от этого только выигрывает. Но реализовать такую задумку не так уж и просто.

Провода фиксируются стяжками. Перед монтажом на листе гипсокартона высверливаются отверстия под потолочные светильники нужного диаметра. После крепления листа в них продеваются провода, которые потом зачищаются и подключаются к клеммам плафона. На заключительном этапе в светильник вставляется лампочка.

На пленке натяжного потолка установить светильники еще сложнее. Проведение такой процедуры требует наличие профессиональных навыков и умение делать точные расчеты.

Если не вдаваться в подробности, монтаж светотехнического оборудования производится следующим образом:

Сначала к бетонному основанию крепится рама осветительного прибора.
Затем производится монтаж натяжного потолка.
После формируются отверстия в пленки.
Он и соединяются с рамой прибора при помощи специальных изолирующих колец (они предотвращают возможный разрыв плёнки).
На завершающем этапе вставляются в раму лампочки.

Обратите внимание! Чтобы полотно прослужило дольше и не пожелтело при нагреве осветительных приборов, нужно для освещения ванной комнаты выбирать светодиоды с цоколем

Верхний или потолочный уровень освещения

В малогабаритных ванных комнатах обычно обходятся одним светильником. Его вполне хватает для освещения. А если помещение больше, тогда для равномерного распределения света лучше устанавливать несколько штук. Один над ванной, а другой у двери.

Осветительные приборы могут быть разной формы: круглые или овальные

Важно, чтобы они дополняли дизайн комнаты

Средний или рабочий уровень освещения

Самое главное в среднем уровне освещения – выделить важные рабочие зоны. Обычно это умывальник и зеркало. Установите с двух сторон по бокам симметрично два светильника в верхней части зеркала. Если оно небольшого размера, то и светильники выбирайте тоже поменьше.

Отличной идеей для ванной считается подсветка по периметру зеркала. Для этих целей подойдут ленточные светодиоды, которые сейчас особенно популярны. Цветные абажуры в этой области устанавливать нежелательно.

Встройте небольшие лампочки в дверцы, шкафчики, столешницы. Это создаст нужные акценты в комнате, элегантность и романтический настрой.

Не расстраивайтесь, если не можете себе такое позволить. Для создания более приватной обстановки подойдет и бра. Выберите его с абажуром из цветного стекла. Устанавливайте его сбоку ванной, но не над ней, в целях безопасности.

Для просторной ванной, но с несильно высоким потолком можно установить высокий торшер. Так свет будет красиво падать на воду.
Поворотные светильники также очень хороши для средней зоны освещения. Вы сами можете регулировать направление света, куда вам будет удобно.

Напольный уровень освещения

Если вы все-таки решите воспользоваться им, тогда выбирайте закрытые напольные иллюминаторы (фонарики). Также подходят для этих целей полупрозрачные светильники. Как вариант, можно использовать аромасвечи.
