Кортеновская сталь (кортен).
Кортен (Corten Steel) – легированная сталь,
устойчивая к атмосферной коррозии. Образующаяся на его поверхности
ржавчина закрывает все поры в металле, и в дальнейшем коррозионные
процессы останавливаются. Изменив цвет и фактуру, материал сохраняет
их на протяжении долгого времени, не теряя прочности. А кроме того
он дешевле нержавеющей стали, и практически не требует затрат во
время эксплуатации – не нужно красить, защищать от коррозии, мыть.
Кортен имеет широкий спектр применения: из него делают ступени
лестниц, ограждения грядок и цветников, объемные фасадные и
ландшафтные фигуры, малые архитектурные формы, ставни, оконные рамы,
дверные блоки, фасадные панели, мостики и переходы.
Искусственный камень
Также часто применяется для оформления навесного фасада. Это популярный и распространенный вариант, который по эксплуатационным характеристикам ничуть не хуже своего природного аналога. Визуально фасад, облицованный искусственным камнем, смотрится солидно и дорого. В чем положительные стороны такого выбора:
- Прочность.
- Надежность.
- Небольшой вес.
- Монтаж возможен на любую поверхность.
- Экологичность.
- Устойчивость к погодным условиям.
- Устойчивость к влаге.
- Долговечный эксплуатационный период.
Приобрести такой материал можно непосредственно в специализированных компаниях либо в строительном супермаркете.
Конструкция подсистемы фиброцемент
- Кронштейн несущий, кронштейн опорный.
- Прокладка, терморазрыв.
- Анкер с дюбелем (для основания стены)
- Шпилька с шайбой и гайкой (для металлоконструкции)
- Утеплитель, мембрана. (с утеплением фасада)
- Профиль, направляющая.
- Угловая планка (планки внешнего угла)
- Лента EPDM 60 мм, 80 мм.
- Заклёпки 4,8*19-A2, 4,8*21-AL/A2 (для установки фиброцемента)
- Втулки нержавеющие
- Конструкция оцинкованная (короб с полимерным покрытием)
- Откосы левый и правый.
- Отливы
- Парапетная крышка.
- Цокольная планка (перфорированная планка)
Варианты крепления фасадной системы из фиброцементных плит, позволяют выполнить ремонт высотного здания с минимальными временными затратами. самым популярным решением установки системы является оцинкованная вертикальная Т-образная подсистема крепления “Оптима” или аналогичная перекрёстная система с профилями П-образными и L-образными.
Вариации по типу:
- Нержавеющая система
- Вертикальная или перекрёстная
- Межэтажная в перекрытие
- Оцинкованная система
- В плиты перекрытия
*Тип крепления фиброцементной плиты и подбор (определение) фасадной системы при сборке принимается на основании проведения испытания крепежа анкеров с дюбелем, шурупа по бетону (новинка), а также производится испытание тарельчатых дюбелей, которые рассчитываются вместе с утеплителем или изоляцией в два слоя.

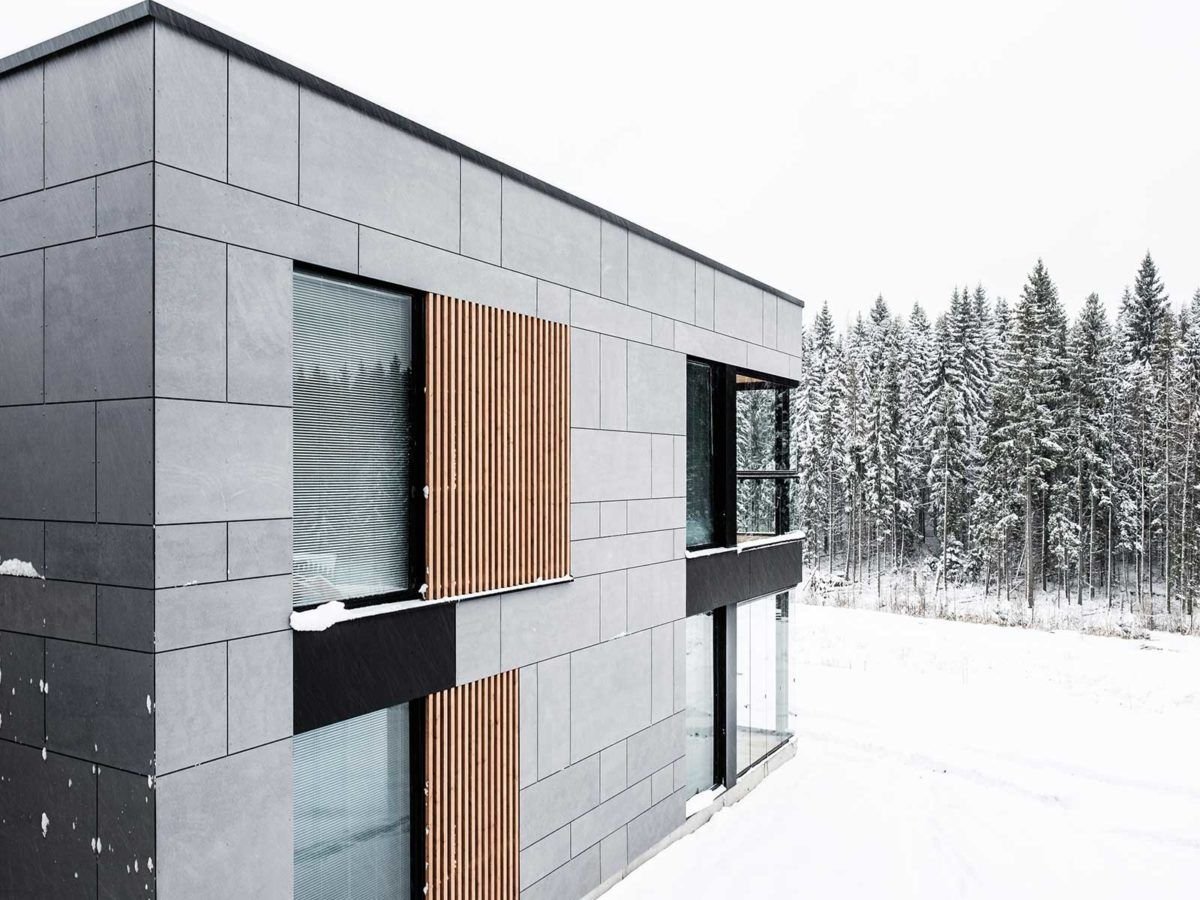

Фиброцементные панели (Японские панели)
Японские производители строительных материалов разработали более 1000 вариаций и фактур для своих панелей из Японии. Плюсом данного материала является слабая горючесть и лёгкий вес, и хотя слабогорючий материал и запрещён на школах и детских садах, такие панели радуют глаз на невысотных фасадах или фрагментно на высокоэтажных жилых домах.
Тип системы крепления:
- На саморезы
- На торцевые кляммера
- На клей
- На кайлы
Вариантов установки более 4-5 видов и это не предел, дело в том что производители панелей из фиброцемента изрядно постарались и открыли на территории Японии для нас более 10 заводом и торговых марок. Из этого следует и популярность данной панели на нашем рынке в России, однако применяют их панели и в Канаде, Америке, Европе.
Стоит отметить широкий масштаб и простоту данного типа материала в системах вентилируемых фасадов “Оптима”, ведь мы проектируем и устанавливаем Японские панели не первый год.
Торговые марки фиброцемент (Япония)
У каждого завода существует свой тип крепления и толщина панелей от 12 до 20 мм., конструктив сборки фасадной системы под данный тип крепления Японцы разработали изначально на деревянном каркасе, брусе из дерева и устройстве на фасад, однако таким способом установить фасады в реальной жизни в Российской Федерации мы вам не рекомендуем.
Гораздо проще смонтировать фасады из фиброцемента на более доступный вариант из Г-образного профиля и сделать конструкцию менее горючей по составу системы и узлов, нежели экспериментировать с деревянными брусками (что логично*)
Состав подсистемы крепления:
- Кронштейн крепёжный (50-380 мм)
- Прокладка ПОН-Б
- Направляющая 65*30 (оц. пп.)
- Профиль Г-образный (оц.пп.)
- Кляммер стартовый под ФЦП*
- Кляммер Рядовый под ФЦП*
- Заклёпки 4*10 мм.
- Примыкания
- Доборные элементы откосов
- Парапетная крышка
*На фото указан каркас системы в плиты перекрытия при слабом основании кладки пеноблока. Такие задачи решаются с креплением кронштейнов с двухуровневой сборкой кронштейнов и усиленных направляющих, как правило не менее 1,5 и 2 мм.
При нарезке панелей на небольшие размеры (выполнение фасада в шахматном порядке) стоит применить перекрёстный каркас, который мы не указали на визуализации. Такой тип установки всегда проще в плане расстановки профиля, в таком случае ошибки монтажа минимальны (всегда можно исправить расстановку профиля)
Цементно-волокнистые панели
На территории нашей страны разрешено применение асбеста, и изделия из него проходят сертификацию и имеют все необходимые документы. Цементно-волокнистые панели очень устойчивы к агрессивным атмосферным воздействиям, кроме того, они не требуют никакого дополнительного покрытия.
Состав их таков, что они практически огнеупорны и экологичны. Им не угрожает гниение или коррозия, также они крайне устойчивы к воздействию низких температур, ультрафиолетового излучения, кислотного дождя. Свойства панелей таковы, что они непроницаемы для влаги, обладают высокими звукоизоляционными характеристиками, устойчивы к механическому воздействию.
Специально для фасадных работ используют специфическую методику окрашивания в промышленных условиях, что является залогом надежности и стойкости покрытия. Цветовая гамма лакокрасочных покрытий является практически неограниченной.
Цементно-волокнистые панели – один из самых недорогих на сегодняшний день материалов для облицовки навесных фасадов зданий, поэтому он довольно популярен.
Какие преимущества имеют навесные вентилируемые фасады?
Популярность навесных вентилируемых фасадов объясняется несколькими причинами:
удобством и достаточной простотой проведения монтажных работ;
видовым и цветовым разнообразием материалов для облицовки, что дает оформить экстерьер здания в любом архитектурном стиле;
небольшим весом, что позволяет не создавать дополнительную нагрузку на несущие конструкции дома;
отсутствием «мокрых» процессов и возможностью вести работы в любое время года;
долговечностью – срок эксплуатации в среднем составляет 50 лет, при этом особой необходимости в проведении ремонтных работ не возникает, кроме случаев, требующих замены внешнего декоративного материала, поврежденного в результате механического воздействия или ветровой нагрузки;
простотой ухода – чтобы фасад всегда имел презентабельный вид, его следует просто помыть, например, напором воды из шланга.
Но устройство вентилируемого фасада предоставляет вполне ощутимые преимущества и во время эксплуатации здания:
- если монтаж навесного фасада предусмотрен еще на стадии проектирования, то возможно уменьшение толщины внешних стен, а как следствие: увеличение полезной площади в помещении, уменьшение расходов на строительство, в том числе и на этапе возведения фундамента;
- повышение уровня комфортности за счет создания благоприятного микроклимата, а также улучшения звуко- и теплоизоляционных характеристик стен;
- снижение затрат на эксплуатацию объекта в части отопления, кондиционирования и вентиляции;
- надежная защита металлических конструкций как самой системы, так и дома от коррозии;
- установка навесной конструкции не требует специальной подготовки стен: достаточно лишь устранить серьезные дефекты поверхности и заделать трещины. Специально выравнивать поверхность не требуется, так как корректировку легко выполнить во время установки подсистемы.
Материалы, которые применяются для монтажа, имеют высокую огнестойкость и пожаробезопасны. Самым уязвимым в этой части является утеплитель, но использование изделий на основе минеральной ваты полностью решает проблему.
Устанавливать системы вентилируемых фасадов можно как на вновь возведенных зданиях и при реконструкции старых, для которых это возможность остановить процесс дальнейшего разрушения, особенно от воздействия влаги и других агрессивных факторов.
Услуги компании Оптима Фасад
- Проведение натурных испытаний крепежа
- Геодезия и привязка фасада (2D развёртки, 3D модель)
- Изготовление облицовочных материалов
- Производство систем вентилируемых фасадов
- Монтажные работы
- Шеф-монтаж
- Проект фасада ППР
- Проект фасада АСР
- Изготовление корзин перфорированных
- Лазерная резка, фрезеровка, вальцовка
- Изготовление доборных элементов системы
- Реализация утеплителя и теплоизоляции
Опыт работы на фасадном рынке более 10 лет, позволяет нам оптимизировать работу для осуществления любой сложной задачи в сжатые сроки. Мы предлагаем только взвешенные решения и несём ответственность за разработанный проект нашей компанией.
Особенности керамогранитной облицовки
Особенности керамогранита это очень важно, ведь определить конструкцию из такого замечательного (хотя и искусственного не природного) облицовочного материала, которым является в наше время устройство из его подсистемы. Его особенности это максимальные размеры облицовки до 1200 мм.*600 мм., что определяется на основании противопожарных требований “ЦНИИ Огнестойкость” и регламента по негорючести данного материала
Керамогранитные панели (не путать с керамогранитной плитой) это несомненно более новый тип крепления облицовочного материала, который более дизайнерский по своей концепции при установке на подсистемы материал, позволяет использовать форматы с тонкостенной облицовкой на каркасе длинной и шириной от 3500 мм.* до 1500 мм.
Выводы: Плитка или панель из керамогранита является современным и главное доступным материалом (по сравнению с натуральным камнем) имеет более выраженную фактуру и небольшой вес в пересчёте на м2, является абсолютно негорючим материалом (степень горючести НГ) для зданий конструктивной опасности с максимальными требованиями (школа, детский сад, больница) где требуется максимальная гарантия по стойкости для эвакуации при пожаре.
Металлические элементы
В эту категорию входит сразу несколько материалов для облицовки вентилируемых фасадов. Первый — профилированные листы. Этот бюджетный вариант хорошо противостоит негативным факторам, но никак не влияет на тепло- и звукоизоляцию зданий, а также недостаточно декоративен, поэтому сфера его применения ограничена производственными и складскими зданиями. Второй — металлический сайдинг, легкий, прочный, удобный в сборке. Третий — металлокассеты, изготовленные из оцинкованной стали с полимерным покрытием. К их плюсам относят абсолютную пожаробезопасность, за счет чего материал может использоваться для облицовки вентфасадов на зданиях с требованием К0, высокую морозостойкость, срок службы от 30 лет и неограниченное количество расцветок.
Также в список возможных материалов для вентилируемых фасадов входят:
- натуральный камень. Облицовка получается прочной, стойкой к атмосферным факторам, долговечной, однако не без недостатков — материал дорогой и сложно монтируется (из-за большого числа нюансов новичок с созданием каменного вентфасада не справится);
- алюкобонд — композитные панели с верхним и нижним слоем из алюминия, и прослойкой из полиэтилена высокого давления с антипиренами. Материал легкий, за счет чего часто используется для устройства вентилируемых фасадов на зданиях с большим сроком эксплуатации и облегченным фундаментом. Также к плюсам алюкобонда относят негорючесть, хорошие показатели шумоизоляции, простой уход;
- панели из тонированного закаленного стекла. Этот материал пока встречается только на вентилируемых фасадах офисных, административных, торговых зданий, а в частном строительстве используется редко. Хотя плюсов у него немало — он пропускает свет, снижая затраты на освещение, выдерживает и ветровые нагрузки, и атмосферные воздействия;
- дерево. Навесные системы зашивают планкеном из натуральной древесины (используются только термообработанные доски) или древесно-полимерного композита. Оба материала чаще используются для отделки вентфасадов частных домов, поскольку высокая прочность не входит в список их плюсов.
Вентилируемый фасад.
Отличительной особенностью современной архитектуры
является применение технологии навесного вентилируемого фасада. Это
система, состоящая из облицовочных материалов, которые крепятся на
стальной, алюминиевый или деревянный каркас к несущему слою стены
или к монолитному перекрытию. По зазору между облицовкой и стеной
свободно циркулирует воздух, который убирает конденсат и влагу с
конструкций, которые образуются из-за водяного пара, образующегося в
каждом жилом доме, и выходящего наружу. Такая технология позволяет
значительно продлить срок службы строительных конструкций и фасадных
материалов.
Вентилируемый фасад может быть как с утеплением, так
и без него. Тип применяемой системы вент. фасада зависит от вида
материала, который будет на него крепиться. Итак, какие же существуют
современные фасадные материалы:
Монтаж вентилируемых фасадов
Технология устройства навесного фасада подразумевает выполнение работ последовательно в несколько основных этапов:
1 этап – подготовительный
Подготовка поверхности стены
Степень ровности стены не принимается во внимание. Главное, чтобы не было сильно выступающих элементов, а также сильно поврежденных участков
Обязательным является нанесение грунтовки на поверхность стены.
Нанесение разметки на стену
Шаг разметки определяется видом теплоизоляционного материала. К этому виду работ нужно относиться ответственно, т.к. она определяет качество установки каркаса и общий вид фасада.
2 этап – основной
Способ установки кронштейна для вентилируемого фасада
Монтаж кронштейнов
В обозначенный местах крепятся кронштейны с применением анкеров, обработанных средствами против коррозии или оцинкованными. Для анкера перфоратором готовится углубление, диаметр которого равен диаметру дюбеля, а глубина на 5 мм. больше. Между стеной и кронштейном устанавливается паронитовая прокладка.Совет: анкерные дюбеля не устанавливаются в кладочный шов. Минимальное расстояние от края стены составляет 100 мм.

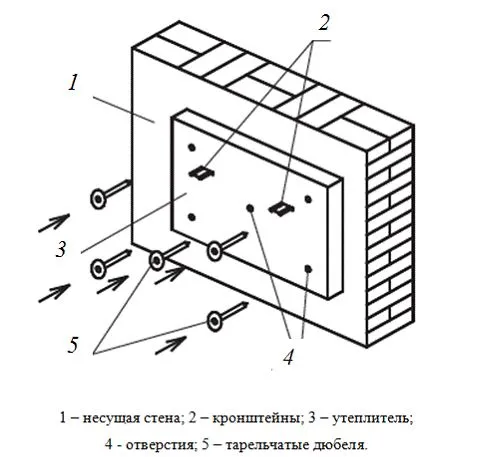

Монтаж утеплителя для навесного вентилируемого фасада
Монтаж теплоизоляционного материала
Утеплитель лучше использовать в плитах. Плиты устанавливаются между направляющими профилями так, чтобы не было зазоров.
Крепление утеплителя выполняется в зависимости от его вида. Для ваты – это дюбель-зонтик. Расход – минимум 5 шт. на лист.
Смещение утеплителя при монтаже навесного вентфасадаПри утеплении в два слоя, второй слой утеплителя укладывается со смещением на первый. В этом случае первый лист крепится двумя дюбелями-зонтиками, а второй – пятью.
Совет. При использовании материалов разной плотности, их устанавливают в порядке уменьшения теплопередачи.
Монтаж пленки
Пленка ветробарьера или её более эффективный аналог диффузионная мембрана монтируется горизонтально. Работы ведутся снизу-вверх, соблюдая требования к наличию вертикальных и горизонтальных перехлестов в 100-150 мм. Место стыка закрепляется строительным степлером
Важно правильно ориентировать пленку. Уложенная не той стороной, она не будет выполнять свои функции
Совет. Пленку рекомендуется прижимать бруском или профилем из металла, чтобы защитить её от ветровой нагрузки.
Монтаж направляющих профилей
С помощью профиля формируют каркас для установки облицовочного материала. В подавляющем большинстве случаев направляющий профиль монтируют горизонтально, а первым устанавливается угловой профиль.
Перед тем как приступить к монтажу облицовочного материала, правильность каркаса проверяется по приведенной ниже таблице.
3 этап – завершающий
Финишная отделка
Монтаж облицовочного материала выполняется в соответствии с требованиями производителя.
Кладка кирпича с воздушным зазоромОбычно работы выполняются снизу-вверх. Фиксируется облицовка на профиле с помощью метизов. Для сайдинга – это «блошки», для блок-хауса – саморез по дереву, для более тяжелых материалов – специальные кляймеры. Инструкция по креплению прилагается производителем материала. При этом наличие щелей и просветов не допустимо. Устранить их можно с помощью специальных накладок.
Более сложной является технология монтажа металлокассет и плит из керамогранита. Т.к. для их крепления применяется несколько видов кляймеров: концевые, поворотные, дистанционные. Чтобы выполнить установку правильно нужно иметь навыки монтажа.
Также своей спецификой отличается отделка клинкерным кирпичом. Его монтаж выполняется путем обустройства гибкой связки с несущей стеной, а для строительства стены из клинкерного кирпича предусматривается заливка дополнительного фундамента.
Вентфасад из перфорированных металлокассетОтдельным направлением в сфере устройства навесных вентилируемых фасадов является использование перфорированных фасадных панелей.
Фасадная панель с перфорацией не требует наличия вентиляционного зазора, т.к. она пропускает воздух и пар, при этом задерживает воду.
В случае монтажа систем подобного рода выдвигаются особые требования к утеплителю. Он должен иметь защитное покрытие.
Последним штрихом в монтаже облицовочного материала является декорирование углов и откосов доборными планками.
Термодревесина.
Термодревесина (термомодифицированная древесина или
термодерево)
получается в результате особой термической обработки различных
хвойных и лиственных пород древесины, в результате чего из нее удаляется не только влага, но и
полисахариды, провоцирующие процесс гниения. Технология производства
заключается в термогидролизе древесины в условиях ограниченного
доступа воздуха в атмосфере водяного пара при высоких температурах. Термообработка может быть одноступенчатая и
многоступенчатая. Также применяется ректификация – под давлением
подается не воздушный пар, а инертный газ (азот), этим способом
изготавливают термодерево наивысшего качества. В процессе
термообработки благодаря возможности выбора режима из одной и той же
породы дерева можно получить термодерево различных оттенков — от
светло-золотистого до темно коричневого или шоколадного. После
термобработки древесина
приобретает следующие свойства:
► пониженная влажность на уровне 4-8 %, что в 4-6
раз ниже, чем после обычной промышленной сушки;
► устойчивостью к гниению и биопоражениям;
► стабильная геометрия в эксплуатации независимо от
перепадов температуры и влажности (риск набухания снижается до 90%);
► красивая, ярко выраженная текстура. Возможностью
придавать дешёвым сортам древесины внешний вид дорогих пород и
старинного дерева и получать любые оттенки от светло-жёлтого до
почти чёрного на всю глубину изделия;
► улучшение теплоизоляционных свойств древесины на
30%;
► низкая гигроскопичность;
► высокая плотностью структуры (при этом повышается
хрупкость, что требуется учитывать при работе с ней);
► более лёгкий вес, нежели у обычной сушеной
древесины;
► экологичность.
